PANDUAN PENGGUNA GCO 220 Professional BOSCH

Petunjuk Penggunaan Original

Bahasa Inggris Halaman 7

Prancis Halaman 13

Portugis Halaman 20

中文 页27

繁體中文 33

Inu. 38

Bahasa Indonesia Halaman 46

Tiếng Việt Trang 53

61

wJ 68

4

160992A73X|(03.11.2021) Bosch Power Tools

6

Bahasa Inggris

Petunjuk Keselamatan

Petunjuk Keselamatan

Petunjuk Keselamatan Umum Perkakas Listrik

PERINGATAN: Baca semua peringatan keselamatan, petunjuk, ilustrasi, dan spesifikasi yang diberikan bersama perkakas listrik ini.

Kesalahan dalam menjalankan petunjuk di bawah ini dapat menyebabkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpan semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan Tempat Kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang mudah meledak, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang dapat membakar debu atau uap. Jauhkan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan Listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Risiko sengatan listrik meningkat jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan.

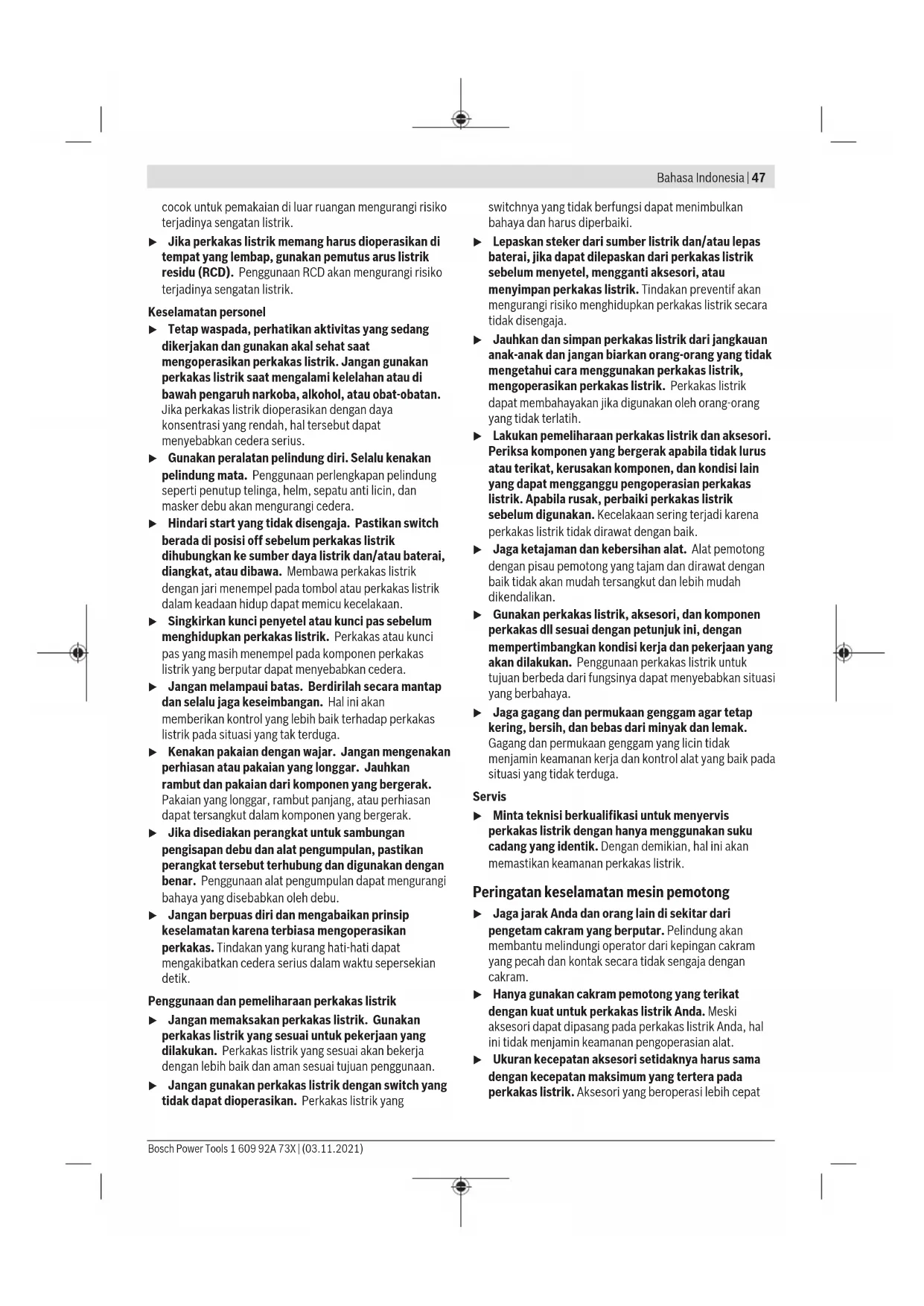

Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko sengatan listrik.

Jika perkakas listrik harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat untuk mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat Anda lelah atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol dalam keadaan hidup dapat memicu kecelakaan. Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan menjangkau terlalu jauh. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian yang wajar. Jangan mengenakan pakaian longgar atau perhiasan. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpul, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpul dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa menggunakan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang

switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

Peringatan keselamatan mesin pemotong

Jaga jarak Anda dan orang lain di sekitar dari piringan cakram yang berputar. Pelindung akan membantu melindungi operator dari kepingan cakram yang pecah dan kontak secara tidak sengaja dengan cakram. Hanya gunakan cakram pemotong yang terpasang dengan kuat untuk perkakas listrik Anda. Meski aksesori dapat dipasang pada perkakas listrik Anda, hal ini tidak menjamin keamanan pengoperasian. Ukuran kecepatan aksesori setidaknya harus sama dengan kecepatan maksimum yang tertera pada perkakas listrik. Aksesori yang beroperasi lebih cepat

dari ukuran kecepatan yang tertera dapat rusak dan terlepas.

Cakram harus digunakan sesuai dengan pemakaian yang dianjurkan. Misalnya: jangan menggerinda dengan sisi cakram pemotong. Cakram pemotong abrasif digunakan untuk menggerinda bagian tepi; gaya di sisi cakram dapat menyebabkan cakram pecah. ▶ Selalu gunakan flensa cakram yang tidak rusak dengan diameter yang sesuai untuk cakram yang dipilih. Flensa cakram yang tidak sesuai dapat mengurangi kemungkinan kerusakan cakram. Diameter dan ketebalan luar aksesori harus sesuai dengan kapasitas perkakas listrik. Aksesori yang ukurannya tidak sesuai tidak dapat dikendalikan dan keamanannya tidak terjamin. Ukuran poros cakram dan flensa harus sesuai dengan poros perkakas listrik. Cakram dan flensa dengan lubang poros yang tidak sesuai dengan perangkat keras yang terpasang pada perkakas listrik akan kehilangan keseimbangan, bergetar terlalu keras, dan kehilangan kendali. Jangan gunakan cakram yang telah rusak. Setiap sebelum penggunaan, periksa cakram apakah ada serpihan atau retakan. Jika perkakas listrik atau cakram terjatuh, periksa perkakas dari kerusakan atau pasang cakram yang tidak rusak. Setelah memeriksa dan memasang cakram, jaga jarak Anda dari bidang cakram yang berputar dan hidupkan perkakas listrik dengan kecepatan maksimum tanpa beban selama satu menit. Cakram yang rusak biasanya akan hancur dalam waktu uji ini. ▶ Kenakan alat pelindung. Tergantung pada pemakaian, gunakan pelindung wajah, kaca mata pelindung, atau kaca mata pengaman. Kenakan masker debu, sumbat telinga, sarung tangan, dan pakaian kerja yang mampu melindungi dari material kecil atau kepingan benda kerja. Pelindung mata harus mampu melindungi dari puing-puing yang terbang selama pemakaian. Masker debu atau respirator harus mampu menyaring partikel yang dihasilkan selama pemakaian perkakas. Pemakaian terlalu lama atau terkena kebisingan yang terlalu tinggi dapat menyebabkan kehilangan pendengaran. Jauhkan pengamat dari area kerja. Siapa saja yang memasuki area kerja harus memakai alat pelindung. Bagian dari alat kerja atau cakram yang rusak dapat terlempar dan menyebabkan cedera di luar area langsung pengoperasian. Jauhkan kabel dari aksesori yang berputar. Jika Anda kehilangan kendali, kabel dapat terpotong atau tersangkut dan tangan atau Anda dapat tertarik ke cakram yang sedang berputar. Bersihkan ventilasi udara pada perkakas listrik secara berkala. Kipas motor dapat menyerap debu ke dalam housing dan kumpulan serbuk logam yang terlalu banyak dapat menyebabkan bahaya listrik. Jangan gunakan perkakas listrik ini berdekatan dengan material yang mudah terbakar. Jangan

operasikan perkakas listrik saat berada di atas permukaan yang mudah terbakar, seperti kayu.

Percikan api dapat membakar material-material tersebut.

Jangan gunakan aksesori yang memakai pendingin cair. Menggunakan air atau pendingin cair lainnya dapat menyebabkan sengatan atau kejut listrik.

Sentakan dan peringatan terkait

Sentakan merupakan reaksi tiba-tiba pada cakram yang berputar, terjepit, atau tersangkut. Terjepit atau tersangkut dapat menyebabkan cakram yang berputar terhenti secara tiba-tiba, yang mengakibatkan unit pemotongan yang tidak terkontrol terdorong ke atas menuju operator. Sebagai contoh, jika sebelum cakram abrasif tersangkut atau terjepit oleh benda kerja, tepi cakram yang masuk ke titik jepit dapat masuk ke dalam permukaan material, menyebabkan cakram naik atau terlempar ke luar. Cakram abrasif juga dapat rusak karena hal-hal ini.

Sentakan merupakan akibat dari penggunaan yang tidak tepat dari perkakas listrik ini dan/atau prosedur atau kondisi pengoperasian yang tidak sesuai, namun dapat dihindari dengan melakukan tindakan pencegahan yang tepat seperti yang diberikan di bawah ini.

• Pegang gagang perkakas listrik dan posisikan tubuh dan lengan Anda agar dapat menahan daya sentakan. Operator dapat mengendalikan gaya tersebut jika dilakukan tindakan pencegahan yang benar. Jangan posisikan tubuh Anda sejajar dengan cakram yang berputar. Jika terjadi sentakan, hal ini akan mendorong unit pemotongan ke atas mengarah ke operator. Jangan memasang rantai gergaji, pisau pengukir kayu, cakram intan tersegmentasi dengan bagian tepi lebih dari 10 mm, atau gergaji bergerigi. Pisau-pisau tersebut dapat menimbulkan sentakan dan kehilangan kendali. Jangan "menyumbat" cakram dengan memberikan tekanan yang terlalu besar. Jangan memotong terlalu dalam. Tekanan yang terlalu tinggi pada cakram akan menyebabkan keausan dan kerentanan terhadap putaran pada ikatan cakram dalam memotong, serta meningkatkan terjadinya sentakan dan kerusakan cakram. Ketika cakram terbelit atau ketika pemotongan terhenti oleh suatu sebab, matikan perkakas dan pegang unit pemotongan tanpa gerakan hingga perkakas benar-benar mati. Jangan pernah mencoba melepas cakram dari potongan ketika cakram sedang berputar karena dapat menyebabkan sentakan. Periksa dan lakukan perbaikan untuk mengatasi penyebab cakram tersangkut. Jangan melanjutkan pemotongan saat perkakas berada dalam benda kerja. Biarkan cakram berputar dengan kecepatan penuh dan lanjutkan memotong dengan hati-hati. Cakram dapat terbelit, maju, atau mundur jika perkakas listrik dihidupkan kembali dalam benda kerja.

Topang benda kerja yang berukuran besar untuk mengurangi risiko cakram tersangkut dan mengalami sentakan. Benda kerja yang besar cenderung akan merosot akibat beratnya. Penyangga harus ditempatkan di bawah benda kerja dekat dengan garis potong dan dekat tepi benda kerja pada kedua sisi cakram.

Petunjuk Keselamatan Tambahan

Simpankan perkakas listrik yang tidak digunakan dengan baik. Tempat penyimpanan harus kering dan dapat dikunci. Hal tersebut menghindarkan perkakas listrik dari kerusakan selama disimpan atau akibat digunakan oleh orang-orang yang tidak berpengalaman. Kencangkan selalu benda yang akan dikerjakan. Jangan mengerjakan benda-benda yang terlalu kecil untuk dikencangkan. Jika tidak, jarak antara tangan Anda dan cakram pemotong yang berputar terlalu kecil. Periksa kabel listrik secara berkala dan reparasikan kabel listrik yang rusak di service center resmi untuk perkakas listrik Bosch. Ganti kabel penyambung yang rusak. Dengan demikian, keselamatan kerja perkakas listrik ini terjamin. Jangan sekali-kali berdiri di atas perkakas listrik. Anda dapat terluka berat jika perkakas listrik terjungkir oleh Anda secara tidak disengaja terkena pada mata gergaji. Gunakan selalu kap pelindung. Kap pelindung melindungi pengguna mesin dari bagian-bagian cakram pemotong yang panas dan mencegah cakram pemotong disentuh secara tidak disengaja. Setelah perkakas listrik dimatikan, jangan melakukan pengereman dengan cara menekankan cakram pemotong pada sisinya. Cakram pemotong dapat menjadi rusak, patah, atau menyebabkan sentakan. Jangan sekali-kali meninggalkan perkakas listrik sebelum perkakas listrik berhenti sepenuhnya. Alat kerja yang telah berputar dapat mengakibatkan terjadinya luka-luka.

Simbol-simbol

Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Jangan mendekatkan tangan Anda pada area pemotongan jika perkakas listrik dalam keadaan hidup.

Menyentuh cakram potong dapat mengakibatkan cedera.

Simbol dan artinya

Kenakan kacamata pelindung.

Pakailah pelindung telinga. Suara bising dapat menyebabkan daya pendengaran berkurang.

Kenakan masker pelindung debu.

Kenakan sarung tangan pelindung. Cakram potong memiliki tepi yang tajam dan dapat menjadi sangat panas saat digunakan.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini dirancang untuk peralatan yang dapat berdiri di lantai dengan bantuan cakram potong yang dapat memotong secara memanjang dan menyilang dengan arah potongan lurus dan sudut mitre horizontal hingga 45 derajat pada material logam tanpa menggunakan air.

Tidak diperbolehkan menggunakan cakram potong berlapis intan.

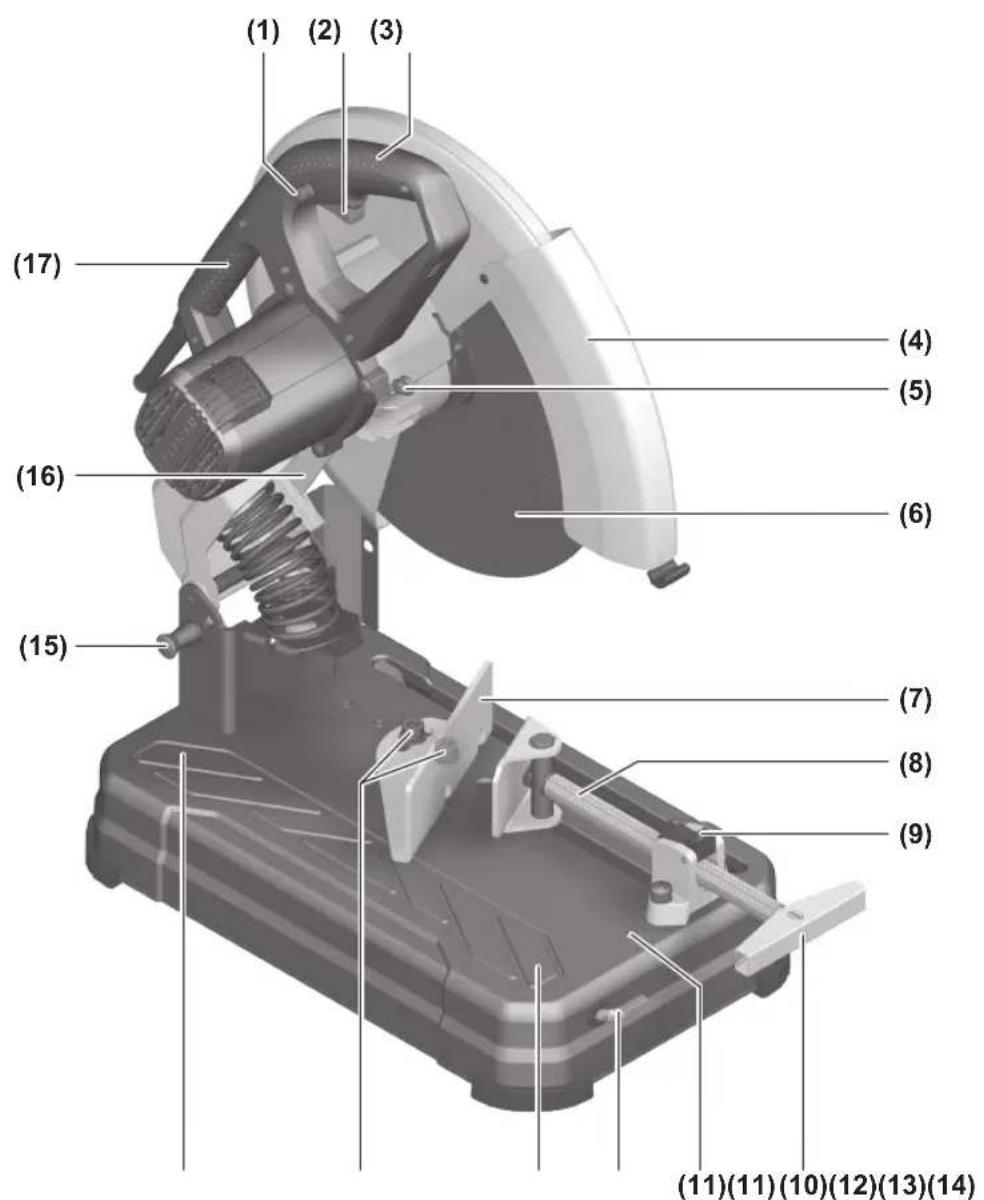

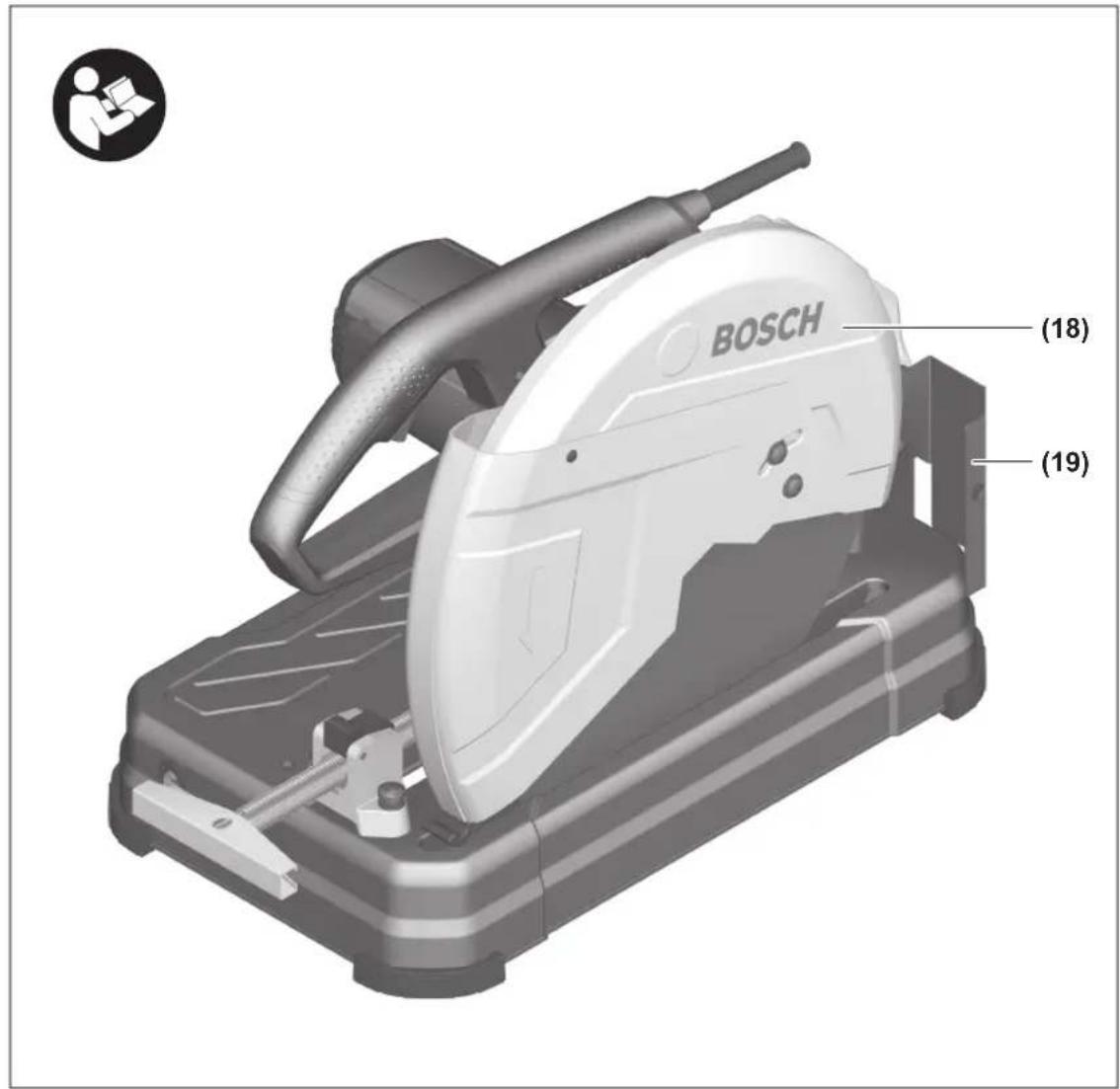

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Tombol pengunci untuk tombol on/off (2) Tombol on/off (3) Gagang (4) Kap pelindung yang dapat bergerak (5) Penguncian spindel (6) Cakram potong (7) Mistar sudut (8) Spindel pengunci (9) Rilis cepat

50 | Bahasa Indonesia

(10) Gagang spindel (11) Lubang untuk pemasangan (12) Kunci L (8 mm) (13) Pelat dasar (14) Baut pengunci untuk mistar sudut (15) Kunci transporter (16) Lengan perkakas (17) Gagang transpor (18) Kap pelindung (19) Pelindung percikan api (20) Spindel perkakas (21) Flensa penjepit (22) Cincin (23) Baut heksagonal

Data teknis

Mesin gerinda pemotong GCO 220
Nomor seri	3601 M37 3..
Input daya nominal W 2200
Kecepatan idle min	-1 3800
Ukuran mm 256 x 520 x 400
Berat sesuai dengan EPTA-Procedure 01:2014	kg 15,0
Tingkat perlindungan	#/II

Ukuran benda kerja yang diperbolehkan (maksimal/minimal): (lihat "Ukuran benda kerja yang diperbolehkan", Halaman 52)

Ukuran cakram potong yang cocok
Diameter cakram potong maks	mm 355
Ketebalan cakram pemotong maks.	mm	3

Diameter lubang mm 25,4

Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

Pemasangan

Hindari perkakas listrik hidup secara tidak sengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh dialiri listrik.

Lingkup pengiriman

Keluarkan semua komponen yang disediakan di kemasan dengan hati-hati.

Singkirkan semua bahan kemasan dari perangkat listrik dan dari aksesori yang disediakan.

Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksa apakah semua bagian yang tercantum di bawah ini disertakan:

-Mesin gerinda potong dengan cakram potong yang terpasang

-Kunci L (12)

Catatan: Periksa perkakas listrik dari kemungkinan kerusakan.

Sebelum melanjutkan menggunakan perkakas listrik, periksa dengan saksama semua komponen pelindung untuk komponen yang sedikit rusak; apakah komponen tersebut berfungsi dengan baik. Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak terjepit, dan apakah ada komponen yang rusak. Semua bagian-bagian harus terpasang dengan benar dan memenuhi semua persyaratan guna menjamin penggunaan perkakas listrik yang sempurna.

Komponen perlindungan dan bagian-bagian yang rusak harus diperbaiki atau diganti di bengkel yang disetujui.

Pemasangan stasioner atau fleksibel

• Untuk menjamin keamanan kerja, perkakas listrik harus dipasang terlebih dahulu di tempat kerja yang datar dan stabil (misalnya meja kerja) sebelum digunakan.

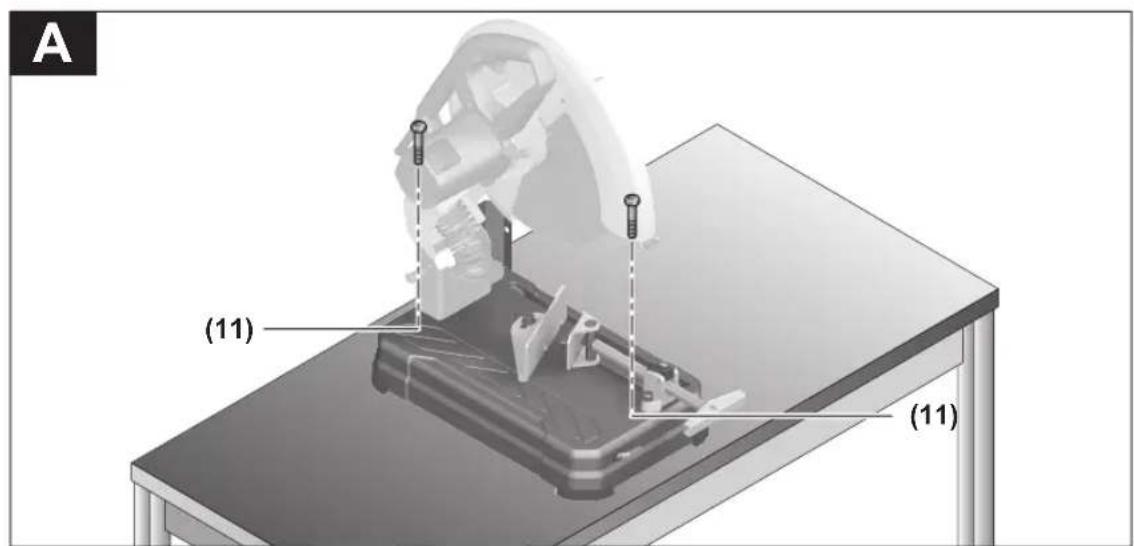

Pemasangan di atas meja kerja (lihat gambar A)

• Kencangkan perkakas listrik di atas meja kerja dengan sekrup yang sesuai. Untuk itu, gunakan lubang bor (11).

Pemasangan fleksibel (tidak direkomendasikan!)

Jika dalam kondisi khusus yang tidak memungkinkan untuk memasang perkakas listrik pada permukaan kerja, kaki pelat dasar (13) dapat diletakkan di atas permukaan yang sesuai (misalnya meja kerja, bidang datar, dll.) tanpa perlu mengencangkan perkakas listrik.

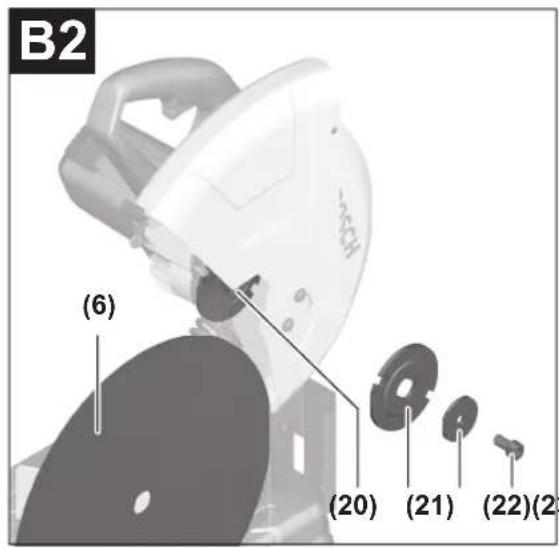

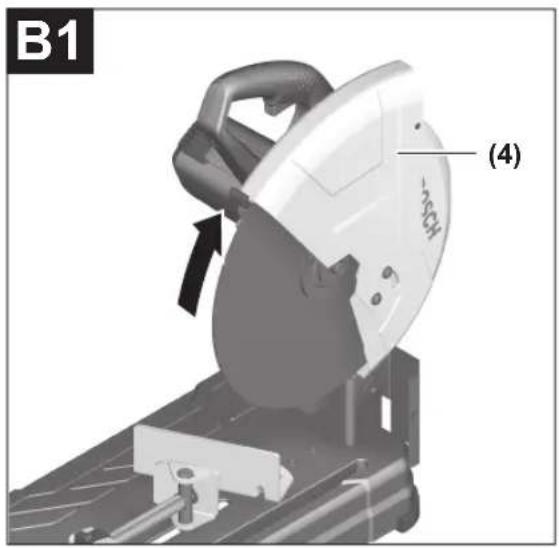

Mengganti cakram potong (lihat gambar B1-B2)

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Hanya operasikan penguncian spindel (5) saat spindel perkakas (20) tidak berputar. Jika tidak, perkakas listrik dapat menjadi rusak. Setelah melakukan pengerjaan, jangan menyentuh cakram potong sebelum cakram potong menjadi dingin. Cakram potong yang panas dapat menyebabkan luka bakar.

Hanya gunakan cakram potong yang sesuai dengan karakteristik yang dicantumkan dalam petunjuk pengoperasian ini dan telah diuji serta diberi tanda berdasarkan EN 12413.

Gunakan lapisan yang disertakan dengan cakram potong jika memungkinkan.

Simpan cakram potong yang tidak digunakan dalam wadah yang tertutup atas kemasan aslinya. Simpan cakram potong secara mendatar.

• Atur perkakas listrik pada posisi pengoperasian. Gerakkan kap pelindung yang dapat bergerak (4) ke belakang hingga maksimal.
• Putar baut heksagonal (23) dengan kunci L (12) yang disediakan dan tekan penguncian spindel (5) secara bersamaan hingga terkunci.
• Tekan dan tahan penguncian spindel lalu lepaskan baut heksagonal (23). Lepaskan cincin (22) dan flensa penjepit (21). Lepaskan cakram potong (6).

Memasang cakram potong

Jika perlu, bersihkan dahulu semua komponen yang akan dipasang sebelum melakukan pemasangan. - Pasang cakram potong yang baru ke poros perkakas (20) sehingga label mengarah menjauh dari lengan perkakas. - Pasang flensa penjepit (21), cincin (22) dan baut heksagonal (23). Tekan penguncian spindel (5) hingga terkunci dan kencangkan kembali baut heksagonal (23) searah jarum jam. (Torsi pengencangan sekitar 18-20 Nm) Gerakkan kap pelindung yang dapat bergerak (4) secara perlahan ke bawah sepenuhnya hingga cakram potong tertutup. - Pastikan kap pelindung yang dapat bergerak (4) dapat berfungsi dengan baik.

Setelah cakram potong dipasang dan sebelum perkakas listrik dihidupkan, periksa apakah cakram potong telah dipasang dengan benar dan dapat berputar secara bebas.

• Pastikan cakram potong tidak menyentuh kap pelindung yang dapat bergerak (4), kap pelindung yang terpasang (18) ataupun bagian lainnya.
• Operasikan perkakas listrik selama sekitar 30 detik. Jika terjadi vibrasi (getaran) yang kuat, segera matikan perkakas listrik, lepaskan cakram potong kemudian pasang kembali cakram potong.

Pengoperasian

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

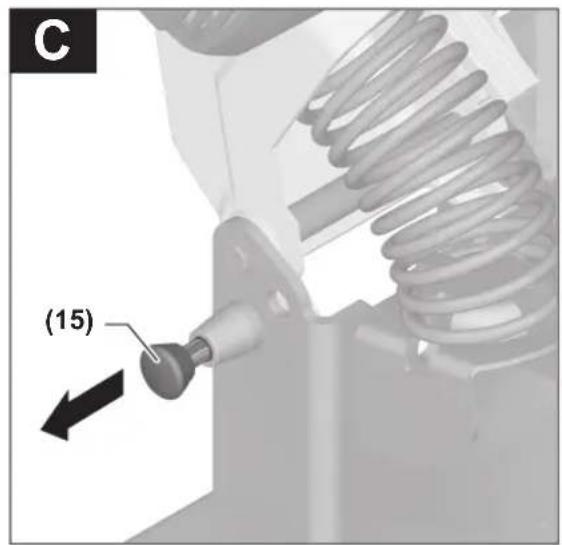

Kunci transpor (lihat gambar C)

Kunci transpor (15) memungkinkan perkakas listrik dapat ditangani dengan lebih mudah saat dipindahkan ke lokasi yang berbeda.

Melepas penguncian perkakas listrik (posisi pengoperasian)

• Tekan sedikit perkakas pada gagang (3) ke bawah untuk membebaskan kunci transpor (15). Tarik sepenuhnya kunci transpor (15) ke luar.
• Gerakkan lengan perkakas ke atas secara perlahan.

Catatan: Pastikan kunci transpor tidak ditekan ke dalam saat perkakas dioperasikan, jika tidak, perkakas tidak dapat digerakkan hingga kedalaman yang diinginkan.

Mengunci perkakas listrik (posisi pengangkutan)

Arahkan lengan perkakas ke bawah hingga kunci transpor (15) dapat ditekan sepenuhnya ke dalam.

Catatan lainnya mengenai pengangkutan (lihat "Pengangkutan", Halaman 52).

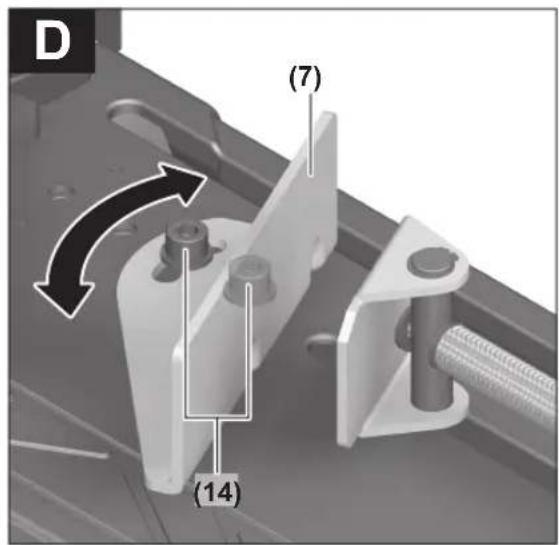

Mengatur sudut potong horizontal (lihat gambar D)

Sudut potong horizontal dapat diatur dalam rentang antara 0° hingga 45°.

Nilai pengaturan yang penting ditandai dengan tanda yang sesuai pada mistar sudut (7). Posisi 0° dan 45° ditentukan melalui penghenti masing-masing.

Lepas sekrup pengencang (14) pada mistar sudut dengan kunci L (12) yang disediakan (8 mm). Atur sudut yang diinginkan dan kencangkan kembali kedua sekrup pengencang (14).

Mengubah mistar sudut (lihat gambar D-E)

Mistar sudut (7) dapat diubah ke belakang jika ingin memotong benda kerja dengan lebar lebih dari 140 mm.

- Buka sekrup pengencang (14) dengan kunci L (12) yang disediakan (8 mm). - Ubah mistar sudut (7) ke jarak yang diinginkan pada lubang ke belakang. - Atur sudut yang diinginkan dan kencangkan kembali kedua sekrup pengencang (14).

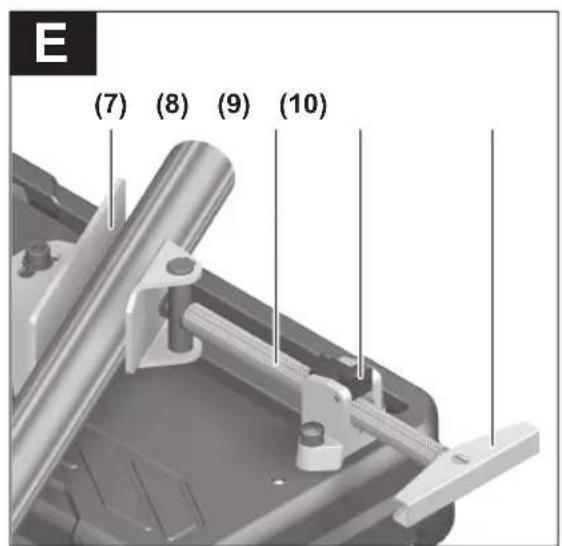

Mengencangkan benda kerja (lihat gambar E)

Untuk menjamin keamanan kerja yang optimal, benda kerja harus selalu dikencangkan.

Jangan mengerjakan benda yang terlalu kecil untuk dikencangkan.

Benda kerja berukuran panjang harus dialasi atau ditopang pada ujungnya.

• Letakkan benda kerja pada mistar sudut (7). Dorong spindel pengunci (8) ke benda kerja dan kencangkan benda kerja dengan gagang spindel (10).

Kendurkan gagang spindel (10). - Buka rilis cepat (9) dan tarik spindel pengunci (8) dari benda kerja.

Pengoperasian perkakas

Perhatikan tegangan listrik! Tegangan listrik harus sesuai dengan tegangan yang tercantum pada label tipe perangkat pengisi daya. Perangkat pengisi daya bertanda 230 V juga dapat dioperasikan pada tegangan 220 V. Periksa cakram potong sebelum digunakan. Cakram potong harus terpasang dengan baik dan benar serta dapat berputar secara bebas. Lakukan percobaan penggunaan selama minimal 30 detik tanpa beban. Jangan menggunakan cakram potong yang rusak, tidak bulat sempurna atau bergetar. Cakram potong yang rusak dapat menjadi pecah dan menyebabkan cedera.

Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau

menghirup debu-debu ini dapat menyebabkan reaksi alergi dan/atau penyakit saluran pernapasan pada pengguna atau orang yang berada di dekatnya.

• Pastikan terdapat ventilasi udara yang baik di tempat pengerjaan.
• Direkomendasikan untuk memakai masker antidebu dengan filter kelas P2.

Cakram potong dapat terhalang oleh debu, serbuk atau serpihan benda kerja yang terdapat pada lubang kepada dasar (13).

• Matikan perkakas listrik dan lepas steker dari stopkontak. Tunggulah hingga cakram potong benar-benar berhenti berputar. - Miringkan perkakas listrik ke belakang supaya bagian-bagian yang kecil dari benda kerja dapat terjatuh dari lubang yang disediakan.

Jika perlu, gunakanlah alat yang cocok untuk menyingkirkan semua bagian-bagian dari benda kerja.

Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah.

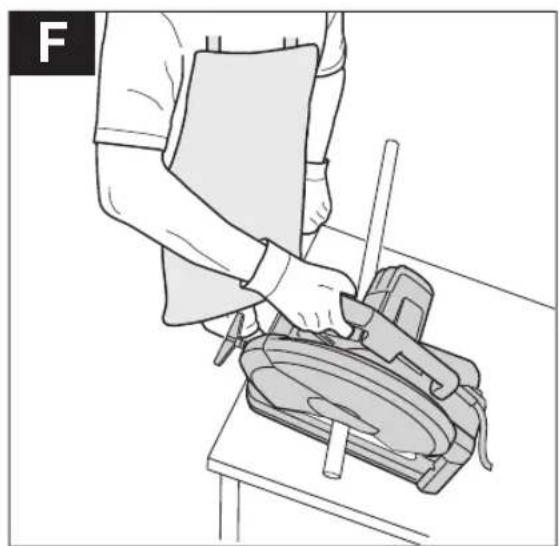

Posisi pengguna perkakas listrik (lihat gambar F)

Jangan berdiri sejajar dengan cakram potong di depan perkakas listrik, melainkan selalu berdirilah di samping cakram potong. Dengan demikian, jika cakram potong pecah, tubuh Anda terlindungi dari serpihan cakram potong yang dapat muncul dengan lebih baik.

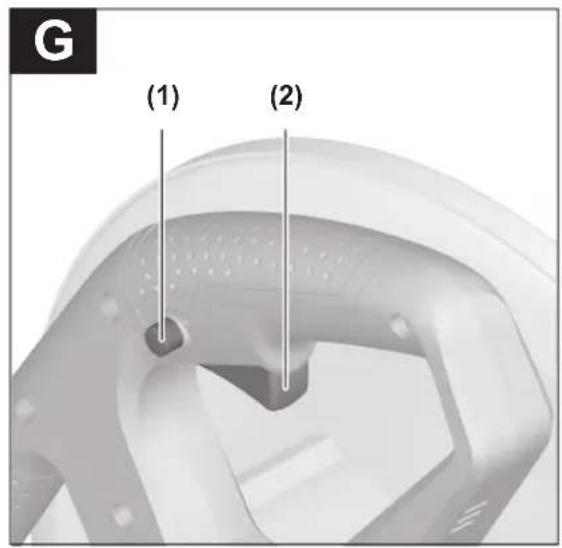

Menghidupkan dan mematikan (lihat gambar G)

• Untuk mengoperasikan perkakas listrik, tekan dan tahan tombol on/off (2).
• Untuk mengunci tombol on/off (2) yang telah ditekan, tekan tombol pengunci (1).
• Untuk mematikan perkakas listrik, lepaskan tombol on/off (2). Saat tombol on/off terkunci, tekan tombol sepenuhnya hingga pengunci tombol terbuka lalu lepaskan tombol on/off.

Petunjuk pengoperasian

Petunjuk-petunjuk umum untuk memotong

Setelah melakukan pengerjaan, jangan menyentuh cakram potong sebelum cakram potong menjadi dingin. Cakram potong menjadi panas saat digunakan. Pastikan pelindung bunga api (19) telah terpasang dengan benar. Penggerindaan pada logam akan menghasilkan percikan api.

Lindungi cakram potong dari hantaman, benturan dan lemak. Jangan menekan cakram potong dari sisi sampingnya.

Jangan membebani perkakas listrik terlalu berat sehingga perkakas berhenti.

Dorongan yang terlalu keras sangat mengurangi daya dari perkakas listrik dan membuat cakram potong cepat aus.

(= semua benda kerja yang telah dapat dijepit dengan spindel pengunci (8)): Panjang 80 mm

Kedalaman pemotongan maksimal (0° / 0°): 129 mm

Memotong pada logam

Jika perlu, atur sudut potong horizontal yang diinginkan. - Kencangkan benda kerja sesuai dengan ukurannya. - Nyalakan perkakas listrik. Gerakkan lengan perkakas dengan gagang (3) ke bawah secara perlahan. - Potong benda kerja dengan dorongan merata. - Matikan perkakas listrik dan tunggulah hingga cakram potong berhenti berputar. - Gerakkan lengan perkakas ke atas secara perlahan.

Pengangkutan

• Selalu angkat perkakas listrik pada gagang transpor (17). Saat mengangkut perkakas listrik, gunakan komponen transpor dan jangan pernah menggunakan komponen perlindungan.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Jika kabel listrik harus diganti, pekerjaan ini HARUS dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin.

Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumah dan debu logam dalam jumlah yang banyak dapat menyebabkan bahaya listrik. Bila memungkinkan, selalu gunakan sistem ekstraksi udara dalam kondisi pengoperasian yang ekstrem. Tiup secara rutin lubang ventilasi dan hidupkan pemutus arus (PRCD). Saat melakukan pengerjaan pada bahan logam, debu konduktif dapat mengendap di dalam perkakas listrik. Isolasi keamanan dari perkakas listrik dapat terganggu. Serahkan pengerjaan perawatan dan perbaikannya kepada teknisi resmi yang berpengalaman. Dengan demikian keselamatan kerja pada perkakas listrik tetap terjaga.

Kap pelindung yang dapat bergerak HARUS dapat bergerak secara bebas dan menutup sendiri. Untuk itu, jaga kebersihan area di sekitar kap pelindung yang dapat bergerak.

Aksesori

Nomor seri

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang Produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga!
