用户手册 GCO 220 Professional BOSCH

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

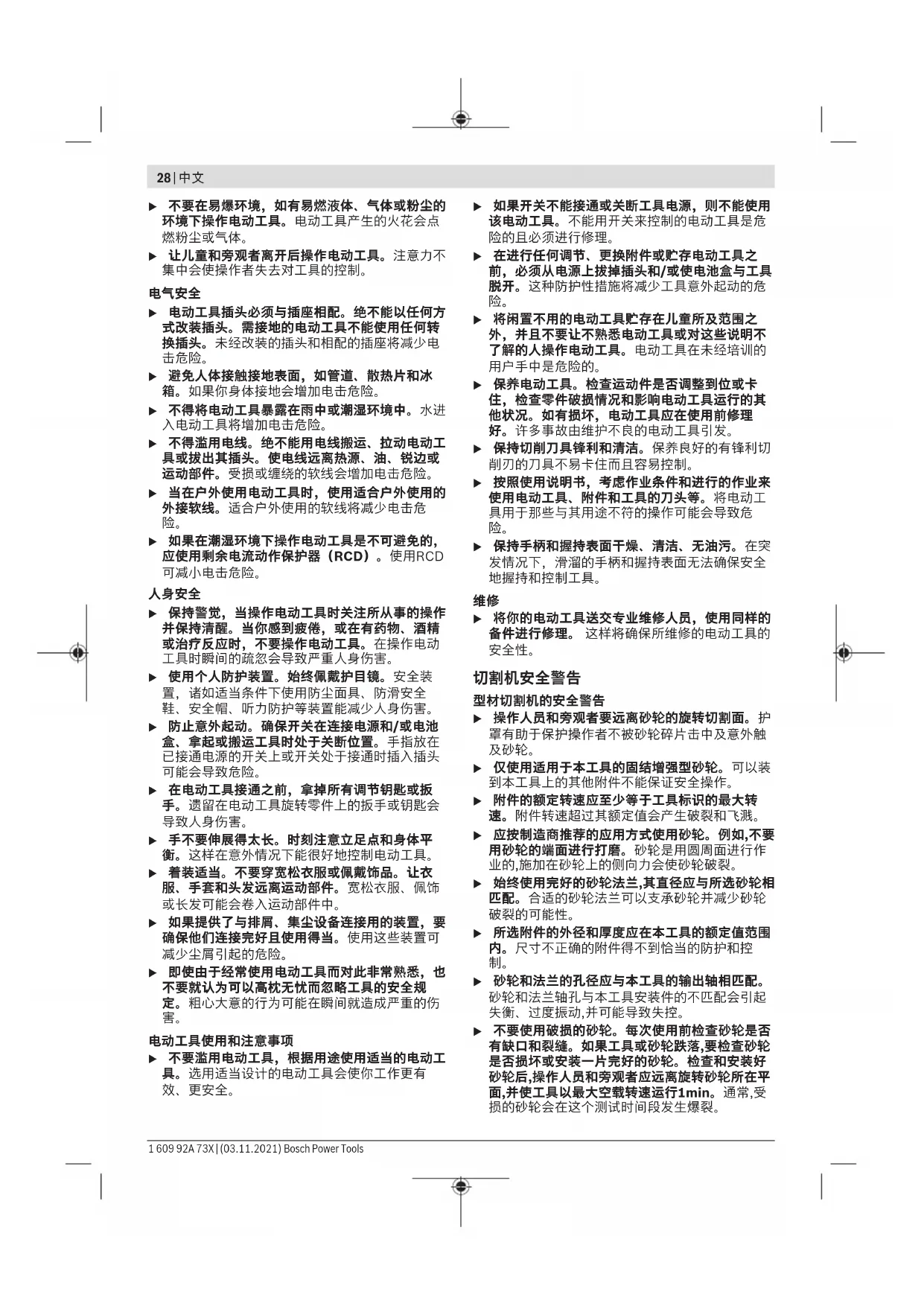

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 Bosch Power Tools 1 609 92A 73X | (03.11.2021)28 | 中文 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 操作人员和旁观者要远离砂轮的旋转切割面。护 罩有助于保护操作者不被砂轮碎片击中及意外触

u 仅使用适用于本工具的固结增强型砂轮。可以装 到本工具上的其他附件不能保证安全操作。 u 附件的额定转速应至少等于工具标识的最大转 速。附件转速超过其额定值会产生破裂和飞溅。 u 应按制造商推荐的应用方式使用砂轮。例如,不要 用砂轮的端面进行打磨。砂轮是用圆周面进行作 业的,施加在砂轮上的侧向力会使砂轮破裂。 u 始终使用完好的砂轮法兰,其直径应与所选砂轮相 匹配。合适的砂轮法兰可以支承砂轮并减少砂轮

u 所选附件的外径和厚度应在本工具的额定值范围 内。尺寸不正确的附件得不到恰当的防护和控

u 砂轮和法兰的孔径应与本工具的输出轴相匹配。 砂轮和法兰轴孔与本工具安装件的不匹配会引起 失衡、过度振动,并可能导致失控。 u 不要使用破损的砂轮。每次使用前检查砂轮是否 有缺口和裂缝。如果工具或砂轮跌落,要检查砂轮 是否损坏或安装一片完好的砂轮。检查和安装好 砂轮后,操作人员和旁观者应远离旋转砂轮所在平 面,并使工具以最大空载转速运行1min。通常,受 损的砂轮会在这个测试时间段发生爆裂。 1 609 92A 73X | (03.11.2021) Bosch Power Tools中文 | 29 u 穿戴个人防护用品。根据使用场合,佩戴面罩、护 目镜或安全眼镜。视具体情况,佩戴防尘面罩、耳 罩、手套和能够阻挡砂轮小碎片或工件碎片的围 裙。眼睛防护应能够阻挡各种操作时产生的飞 屑。面罩或口罩应能过滤操作时产生的颗粒。长 时间暴露于高强度噪声可能会导致失聪。 u 让旁观者与工作区域保持安全距离。任何人进入 工作区域必须佩戴个人防护用品。工件或爆裂砂 轮的碎片可能飞出,造成操作区域附近的伤害。 u 电源线远离旋转附件。如果操作者失控,电源线可 能被切割或钩破,操作者的手或手臂可能被卷进旋

u 定期清理工具的通风口。电机风扇会将灰尘吸入 机壳内,金属粉尘的过度积累可能产生电气危险。 u 不要在易燃材料附近操作工具。当工具置于木材 等可燃物表面时,不要进行操作。火花易点燃这些

u 不要使用需要液体冷却剂的附件。使用水或其他 液体冷却剂可能导致触电身亡或遭受电击。

反弹是旋转砂轮受挤压或被卡住时突然产生的反作 用力。旋转砂轮受挤压或被卡住后会迅速产生堵转, 紧接着导致切割装置失控而被迫向上反弹至操作

例如,如果砂轮被工件卡住或挤压,进入夹咬点的砂轮 边缘会挖入材料表面从而使砂轮爬出或反弹。在这 种情况下砂轮可能会破碎。 反弹是滥用工具和/或不正确的操作步骤或条件导致 的结果,采取以下适当预防措施能避免反弹。 u 紧握工具,身体和手臂放置得能抵御反弹作用力。 如采取适当措施,操作者能控制住向上的反弹力。 u 不要将操作者的身体和砂轮的旋转面对齐。如发 生反弹,会迫使切割装置向上反弹到操作者。 u 不要安装锯链、木工雕刻刀片、圆周槽宽度超过 10mm金刚石切割轮或带齿锯片。这些附件经常

u 不要“堵住”砂轮或施加过大的力。不要试图做 过深的切割。砂轮过度受力会使砂轮在切割中更 易扭曲或卡住并增加反弹或砂轮破碎的可能性。 u 当砂轮被卡住或因各种原因中断切割时,关断工具 并维持切割装置静止,直至砂轮完全停下为止。不 要试图在切割过程中移动运转的砂轮,否则可能发 生反弹。检查并采取应对砂轮卡住的措施。 u 砂轮在工件中时,不要重新启动切割操作。砂轮达 到全速后再小心地进行切割。当砂轮处于工件中 时重新启动工具,砂轮可能被卡住、向上或反弹。 u 支撑超大尺寸工件以降低砂轮被卡住或反弹的风 险。大型工件会因自重而下沉,在砂轮两侧,工件下 方靠近切割线以及工件边缘处应受支撑。

u 妥善保存好不使用的电动工具。存放处必须保持 干燥并且能够上锁。这样能够防止电动工具在储 藏过程中受损，或避免不会操作机器的人使用

u 务必固定好待加工的工件。不得加工因为体积太 小而无法固定的工件。因为这样手和旋转的切割

u 定期检查电线。损坏的电线只能交给博世电动工 具授权的客户服务部门修理。更换损坏的延长电 线。这样将确保所用电动工具的安全性。 u 切勿站在电动工具上。如果电动工具翻倒或者您 不小心碰触到锯片，都可能造成严重的伤害。 u 应始终使用防护罩。防护罩可以保护操作者不被 切割片的碎片割伤，以及避免操作者意外碰触切

u 关机后不得用侧压刀片来制止仍然继续转动的切 割片。切割片可能损坏、断裂或反弹。 u 工具未完全静止时，不可离开工具。如果工具仍 继续转动，可能造成伤害。

以下符号可以帮助您正确地使用本电动工具。请牢 记各符号和它们的代表意思。正确了解各符号的代 表意思，可以帮助您更有把握更安全地操作本电动

当电动工具运转时，切勿把手放在 切割范围内。如果手碰触到切割

佩戴保护手套。切割片很锋利，而 且在工作时会变得很热。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

请注意本使用说明书开头部分的图示。 Bosch Power Tools 1 609 92A 73X | (03.11.2021)30 | 中文

电动工具作为立式设备，借助切割片通过直切削过 程不使用水就可对金属材料进行纵向和横向切削， 水平斜切角度可达45度。 不允许使用镶有金刚石的切割片。

机件的编号和电动工具详解图上的编号一致。 (1) 电源开关的锁定按钮 (2) 电源开关 (3) 手柄 (4) 摆动防护罩 (5) 主轴锁 (6) 切割片 (7) 角度挡块 (8) 固定丝杆 (9) 快速解锁装置 (10) 丝杆柄 (11) 安装孔 (12) 内六角扳手（8毫米） (13) 底板 (14) 角度挡块的固定螺丝 (15) 运输固定装置 (16) 机臂 (17) 运输柄 (18) 防护罩 (19) 火花挡板 (20) 刀具主轴 (21) 夹紧法兰 (22) 垫片 (23) 六角螺栓

毫米 256 x520 x400 重量符合EPTA- Procedure 01:2014 公斤 15.0

/ II 许可的工件尺寸（最大/最小）：(参见 “许可的工件尺 寸”, 页32) 适合本机器的切割片尺寸

毫米 25.4 所有参数适用于230伏的额定电压[U]，对于其他不同的电压 和国际规格，数据有可能不同。

u 避免意外启动电动工具。安装锯片时或在电动工 具上所有工作时，电源插头都不允许连接电源。

小心地从包装中取出所有的配套零件。 拆除电动工具和配套附件上的所有包装材料。 电动工具初次投入运行前请检查下列零件是否均配

– 安装了切割片的砂轮切割机 – 内六角扳手(12) 提示：检查电动工具是否有坏损之处。 使用电动工具之前，必须详细检查防护装置或轻微 损坏的零件是否仍然运作正常。检查活动性零件是 否功能正常不会被夹住，以及该零件有否受损。所 有的零件都必须安装正确，并且符合规定以确保机

u 为了能够稳定地操作机器，正式使用之前，必须 将电动工具固定在平坦、稳固的工作平面上（例

安装在工作面上（参见插图A） – 使用合适的螺栓连接将电动工具固定在工作面 上。为此需要钻孔(11)。

如果在特殊情况下无法将电动工具牢固地安装在工 作表面上，可以临时将底板(13)的支脚放置在适当 的底座上（如工作台、平坦的地面等），无须拧紧

更换切割片（参见插图B1−B2） u 在电动工具上进行所有操作之前都必须从插座上 u 待刀具主轴(20)完全静止后才可以操纵主轴锁 (5)。否则可能会损坏电动工具。 u 完成工作后倘若切割片尚未冷却，切勿触摸。工 作期间切割片会变得非常灼热。 必须根据本说明书中提出的各项技术数据选择切割 片。另外切割片上必须标示了通过EN12413 检验

如果配套提供中间层，随切割片一起使用。 把不使用的切割片放置在封闭的容器或原包装中。 储存切割片时要采取平放的方式。

– 将电动工具调整在工作位置上。 – 向后翻转摆动防护罩(4)，直至极限位置。 – 用随附的内六角扳手(12)转动六角螺栓(23)，同 时按下主轴锁(5)，直至卡紧。 – 按住主轴锁并旋出六角螺栓(23)。 – 取下垫片(22)和夹紧法兰(21)。 1 609 92A 73X | (03.11.2021) Bosch Power Tools中文 | 31 – 取出切割片(6)。

必要的话，在安装之前清洁所有的零部件。 – 将新的切割片装到刀具主轴(20)上，使贴纸指向

– 装上夹紧法兰(21)、垫片(22)和六角螺栓(23)。 按压主轴锁(5)直至卡入，然后朝顺时针方向重新 拧紧六角螺栓(23)。（拧紧力矩约18–20牛米） – 将摆动防护罩(4)缓慢完全向下插入，直至切割片

– 请确保摆动防护罩(4)功能正常。 安装好切割片之后以及在开动机器之前，必须检查 是否已经正确地安装好切割片，切割片是否能够无

– 请确保切割片不要刮擦到摆动防护罩(4)、固定防 护罩(18)或其他部件。 – 先让电动工具运作约30秒。 如果机器在运转时出现明显的震动，必须马上关 闭电动工具，拆除切割片并且重新安装。

u 在电动工具上进行所有操作之前都必须从插座上

运输固定装置（参见插图C） 运输固定装置(15)方便您将电动工具运输到不同的

松开电动工具的锁定（工作位置） – 通过手柄(3)略微向下按压机臂，以松开运输固定 装置(15)。 – 向外完全拉出运输固定装置(15)。 – 慢慢向上提起机臂。 提示：操作时请注意不要向内按压运输固定装置， 否则机臂无法摆动到所需的深度。 锁定电动工具（运输位置） – 尽可能地向下移动机臂，直至将运输固定装置 (15)向内压到底。 其他有关运输的提示(参见 “运输”, 页32)。 调整水平斜切角度（参见插图D） 水平斜切角度的调整范围在0度至45度之间。 重要的调整值已通过相应标识标记在角度挡块(7) 上。相应的末端挡块确保0度和45度位置。 – 用随附的内六角扳手(12)（8毫米）松开角度挡块 的固定螺丝(14)。 – 设置所需的角度，然后再次拧紧两个固定螺丝 (14)。 移动角度挡块（参见插图D−E） 切割宽度大于140毫米的工件时，可以将角度挡块 (7)向后移动。 – 用随附的内六角扳手(12)（8毫米）完全旋出固定 螺丝(14)。 – 按所需的距离，将角度挡块(7)向后移动一个或两

– 设置所需的角度，然后再次拧紧两个固定螺丝 (14)。 固定工件（参见插图E） 为了确保最佳工作安全性，务必固定好工件。 不要加工太小而无法固定的工件。 长工件的末端不可以悬空，必须做好支撑工作。 – 将工件放到角度挡块(7)上。 – 将固定丝杆(8)推到工件上，并借助丝杆柄(10)牢

– 松开丝杆柄(10)。 – 打开快速解锁装置(9)，并将固定丝杆(8)拉离工

u 注意电源电压！电源的电压必须和充电器铭牌上 标示的电压数据一致。标记为230伏的充电器也 可用220伏电压运行。 u 使用前，请先检查切割片。必须正确安装切割 片，使其可以自由转动。进行至少30秒的无负载 试机。切勿使用损坏、变形或转动时会振动的切 割片。损坏的切割片可能会破裂并且造成伤害。 加工含铅的颜料以及矿物和金属所产生的废尘有害 健康。机器操作者或者工地附近的人如果接触、吸 入这些废尘，可能会有过敏反应或者感染呼吸道疾

加工含铅的颜料以及矿物和金属所产生的废尘有害 健康。只有经过专业训练的人才能够加工含石棉的

– 工作场地要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 切割片会被灰尘、碎屑或底板(13)开口处工件的碎

– 关闭电动工具，并且从电源插座中拔出电源插

– 静候，待切割片完全停止旋转。 – 向后翻转电动工具，以便让工件的废屑从开口中

必要时得使用合适的工具清除所有的工件废屑。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

操作者的位置（参见插图F） u 请勿站在电动工具的切割片正前方，应始终站在 切割片的侧面。这样在切割片断裂时，才能够保 护您的身体免受碎片割伤。 接通/关闭（参见插图G） – 如要使用，按压电源开关(2)并按住。 – 如要锁定被按住的电源开关(2)，按压锁定按钮 (1)。 Bosch Power Tools 1 609 92A 73X | (03.11.2021)32 | 中文 – 如要关闭，松开电源开关(2)。在电源开关已锁定 的情况下，将开关按到底直至开关锁定机构自行 松开，然后松开电源开关。

u 完成工作后倘若切割片尚未冷却，切勿触摸。工 作期间切割片会变得非常灼热。 u 确保火花挡板(19)已正确安装。研磨金属时会有

保护切割片免受冲、撞，切割片要远离油渍。不要 让切割片承受侧向压力。 勿让电动工具因为过载而停止转动。 操作机器时用力过猛，不仅会明显降低电动工具的 功率，并且会缩短切割片的使用寿命。 根据工件选择合适的切割片。

（= 所有可以通过固定丝杆(8)夹紧的工件）：长80

– 如有必要，调到需要的水平斜切角度。 – 根据尺寸正确地夹紧工件。 – 接通电动工具的电源。 – 通过手柄(3)缓慢向下移动机臂。 – 使用均匀的推进力切割工件。 – 关闭电动工具并静候，让切割片完全停止转动。 – 慢慢向上提起机臂。

– 请始终通过运输手柄(17)抬起电动工具。 u 搬动电动工具时只能使用运输装置，不可以利用 防护装置来运输电动工具。

u 在电动工具上进行所有操作之前都必须从插座上

u 电动工具和通气孔必须随时保持清洁，以确保工

如果必须更换连接线，务必把这项工作交给Bosch 或者经授权的Bosch电动工具顾客服务执行，以避 免危害机器的安全性能。 u 定期清洁电动工具的通风间隙。电动机风扇会将 灰尘吸进机壳，过多的金属粉末沉积会导致电气

u 在某些极端使用环境下，如果可能的话一定要使 用吸尘器。 经常吹除通气孔中的污垢，并且要使 用故障电流保护开关（PRCD）。 加工金属时可 能在电动工具的内部堆积会导电的粉尘。这样可 能会影响电动工具的安全绝缘性能。 u 维护和修理的工作只能交给合格的专业人员执 行。 如此才能够确保电动工具的安全性能。 摆动防护罩必须能够无阻地来回摆动，并且要能够 自动关闭，所以摆动防护罩的四周必须随时保持清

用于所有金属材料的切割片 355x25.4毫米的切割片

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用电动工具、

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 自己與旁觀者應遠離轉動中砂輪的平面。防護套 可保護操作人員，以免被已損壞之砂輪的碎片擊

u 在電動工具上務必使用黏合強化切割砂輪。即使 該配件可安裝至電動工具上，並不代表可以安全

u 配件的額定速率必須至少等於電動工具上所標示 的最大速率。配件的運轉速度若高於其額定速 率，可能會造成其破損並解體。 u 砂輪僅可用於建議用途。例如：勿以切割砂輪的 兩側進行研磨。切割砂輪係專為周邊研磨而設 計。對砂輪側面施力，可能會使其解體。 u 所使用的砂輪凸緣必須完好無損並符合選用之砂 輪直徑。合適的砂輪凸緣可支撐砂輪，進而降低

u 配件的外徑及厚度必須在電動工具的額定功率範 圍內。規格不正確的配件無法讓防護機制發揮應 有功能，或者可能失控。 u 砂輪和凸緣的心軸尺寸必須確實符合電動工具的 主軸。砂輪和凸緣的心軸尺寸若無法完全符合電 動工具的安裝硬體，那麼運轉時將造成失衡、震 動幅度過大，甚至造成失控。 u 不可使用已受損的砂輪。每次使用前，請先檢查 砂輪是否有缺口和裂縫。電動工具或砂輪萬一掉 落，請檢查是否受損或直接換裝完好的砂輪。檢 查並安裝好砂輪之後，請您與旁觀者遠離砂輪的 旋轉平面，接著讓電動工具以最高空載速度，持 續運轉一分鐘。砂輪若有受損，通常會在此測試

u 請穿戴個人防護裝備。根據實際操作狀況，使用 面罩、安全護目鏡或防護眼鏡。在適當情況下， 請戴上防塵面罩、聽力防護裝置、手套以及可防 止細小磨料或工件碎片的工作圍裙。護目裝置必 須能有效阻擋各種操作中所產生的噴飛碎屑。防 塵面罩或口罩必須能過濾操作中所產生的粉塵。 暴露在高分貝噪音中過久，會造成聽力受損。 u 請旁觀者與工作區保持安全距離。進入工作區的 所有人員都必須穿戴個人防護裝備。工件碎片或 破損的砂輪可能會四處噴飛，造成作業區範圍以

u 所有電線務必遠離旋轉中的配件。如果控制不 當，有可能會切到或割斷電線，您的手掌或手臂 亦可能被捲入正在旋轉的砂輪中。 u 請定期清理電動工具的通風口。馬達風扇會將粉 塵捲入機殼內，累積過多的金屬粉塵可能危及電

u 請勿在易燃材料旁操作本電動工具。請勿在如木 材等可燃材料上操作本電動工具。火花可能引燃

u 請勿使用需要冷卻液的配件。使用水或其他冷卻 液可能導致觸電或電擊事件。

反彈是旋轉中的砂輪卡住或斷裂時瞬間產生的反作 用力。旋轉中的砂輪卡住或斷裂會造成突然停止轉 動，而造成無法控制的切割裝置朝上直接對著操作

舉例來說，工件如果造成研磨砂輪片斷裂或卡住， 已推入卡住位置的砂輪邊緣可能會鑽進材料表面 裡，而使砂輪脫出或反彈。在上述情況下，研磨砂

反彈是不當使用電動工具及／或操作程序（條件） 不正確所造成的結果。採取以下適當預防措施，則

u 緊緊握好電動工具，並穩住您的雙臂和身體，以 抵抗反彈力道。操作人員只要採取適當防護措 施，即可控制朝上的反彈力道。 u 您所處的位置不可與旋轉中的砂輪呈一直線。若 發生反彈，旋轉中的切割裝置會朝上直接對著操

u 請勿加裝鏈鋸型木刻鋸片、圓周節段的間距大於 10mm的鑽石砂輪或是鋸齒型鋸片。此類刀片會 產生規律性反彈，進而導致本工具失控。 u 砂輪不可「卡死」或對其施力過大。不可作太深 的切割。對砂輪施力過大時會增加負載，容易造 成切割時砂輪扭曲變形或卡死不動，並且增加發 生反彈或砂輪破損的可能性。 u 當砂輪因任何原因卡死不動或中斷切割時，請關 閉切割裝置，然後握住它不要移動，直至砂輪完 全停止轉動。請勿嘗試在砂輪仍運轉時將它移出 切口，否則可能引發反彈。瞭解情況並採取更正 措施，以消除砂輪卡死的原因。 u 請勿於工件內部重新開始切割作業。請讓砂輪全 速轉動，並小心重新進入切口。若是在工件內部 重新開始運轉電動工具，砂輪可能會卡死不動、

u 確實固定支撐超大尺寸的工件可降低砂輪卡住及 發生反彈的風險。大型工件可能因其本身的重量 而下垂。必須在工件下方、靠近切割線及靠近工 件邊緣的砂輪兩側加以支撐。

u 電動工具不使用時請妥善收藏。存放處必須保持 乾燥並且可以上鎖。這樣能夠防止電動工具在儲 藏過程中受損，或避免不會操作機器的人使用

u 務必固定好待加工的工件。不可以加工因體積太 小而無法固定的工件。因為這樣手和切割砂輪之

u 定期檢查電線。損壞的電線只能交給博世電動工 授權的顧客服務處修理。延長電線如有受損，則 須更換。這樣將確保所維修的電動工具的安全

u 切勿踩踏在電動工具上。如果電動工具突然翻倒 或者不小心觸碰鋸片都可能造成嚴重傷害。 u 請務必使用防護罩。防護罩可以保護操作者免被 切割砂輪的碎片割傷，以及避免操作者意外碰觸

u 關機後不可以側壓刀片的方式來制止仍繼續轉動 的切割砂輪轉動。切割砂輪可能損壞，斷裂或造

1 609 92A 73X | (03.11.2021) Bosch Power Tools繁體中文 | 35 u 工具未完全靜止時，不可離開工具。如果工具仍 繼續轉動，可能造成傷害。

以下符號可以幫助您正確地使用本電動工具。請牢 記各符號和它們的代表意義。正確了解各符號代表 的意思，可以幫助您更有把握更安全地操作本電動

當電動工具運轉時，切勿把手放在 切割範圍內。 手若觸碰鋸片會有被

請戴上防護手套。 切割砂輪的刀刃 十分銳利，作業時會變得非常炙

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具採立座式設計，可搭配各式切割砂輪、 在金屬材料上進行直線型的縱鋸、橫鋸作業，水平 斜切角可達 45°，過程中毋需注水。 不得使用鑽石切割砂輪。

機件的編號和電動工具詳解圖上的編號一致。 (1) 起停開關鎖止按鈕 (2) 起停開關 (3) 把手 (4) 活動防護罩 (5) 主軸鎖 (6) 切割砂輪 (7) 角度擋塊 (8) 制動螺桿 (9) 快速解鎖裝置 (10) 螺桿握把 (11) 安裝孔 (12) 內六角扳手（8mm） (13) 底座 (14) 角度擋塊的固定螺絲 (15) 搬運固定裝置 (16) 機臂 (17) 搬運把手 (18) 防護罩 (19) 火花擋板 (20) 工具主軸 (21) 緊固法蘭 (22) 墊片 (23) 六角螺絲

/ II 容許的工件尺寸（最大／最小）：(參見 「容許的工件尺 寸」, 頁37) 適合本切割砂輪的切割片尺寸

mm 25.4 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，

u 請避免意外啟動電動工具。安裝時以及進行電動 工具的維護修理工作時，機器的插頭都不可以插

小心地從包裝中取出所有隨附零件。 拆除電動工具和隨附配件上的所有包裝材料。 初次使用本電動工具之前，先檢查以下各部件是否

– 安裝了切割砂輪的切割研磨機 – 內六角扳手 (12) Bosch Power Tools 1 609 92A 73X | (03.11.2021)36 | 繁體中文 提示：檢查電動工具是否有壞損之處。 使用電動工具之前，必須仔細檢查防護裝置或輕微 損壞的零件是否仍然運作正常。檢查活動零件是否 功能正常、沒有被卡死，以及是否有任何零件有否 受損。所有零件都必須安裝正確，並且符合規定以 確保機器能夠正常運作。 損壞的防護裝置和零件必須按照規定交給合格的專

固定式安裝或活動式安裝 u 為了能夠穩定地操作機器，正式使用機器之前， 必須把電動工具固定在平坦、穩固的工作平面上

安裝在工作平面上（請參考圖 A） – 使用合適的夾鉗把電動工具固定在工作平面上。 必須利用安裝孔 (11) 來進行固定。 活動式架設（不建議！） 您不應該將電動工具直接安裝固定在工作平面上， 此點絕無例外。不過，當您只是將底座台 (13) 的支 腳暫放在適當位置上時（例如工作桌、平坦地面上 等等），可以不用旋緊電動工具的螺栓。 更換切割砂輪（請參考圖 B1−B2） u 維修電動工具或換裝零、配件之前，務必從插座

u 待工具主軸完全靜止後，(20) 才可以使用主軸鎖 (5)。否則可能造成電動工具損壞。 u 加工後如果切割砂輪尚未冷卻，請勿觸摸。工作 時切割砂輪會變得非常灼熱。 必須根據本說明書中提出的各項技術數據選擇切割 砂輪。另外切割片上必須標示了通過 EN12413 檢

切割砂輪若有隨附間隔片，使用時請一併裝上。 把不使用的切割砂輪放置在封閉的容器或原包裝 中。儲存切割砂輪時要採取平放的方式。

– 把電動工具調整至工作位置。 – 將活動防護罩 (4) 往後翻轉到底。 – 用隨附的內六角螺絲 (23) 旋轉內六角螺栓 (12) 並同時按壓主軸鎖 (5)，讓它卡緊。 – 按住主軸鎖，並將內六角螺栓 (23) 旋出。 – 取下墊片 (22) 及固定法蘭 (21)。 – 取出切割砂輪 (6).

必要時，請在安裝前清潔所有待安裝的零部件。 – 將新的切割砂輪安裝至工具主軸 (20) 上，使帶膠

– 裝上固定法蘭 (21)、墊片 (22) 及六角螺栓 (23)。按壓主軸鎖 (5) 並讓它卡緊，接著再將六 角螺栓 (23) 沿順時針方向重新鎖緊。（旋緊扭力 約 18–20Nm） – 慢慢將活動防護罩 (4) 整個往下拉，直到蓋住切

– 檢查活動防護罩 (4) 的功能是否正常。 安裝好切割砂輪之後以及在開動機器之前，必須檢 查是否已經正確地安裝好切割片，切割片是否能夠

– 務必確定切割砂輪不會和活動防護罩 (4)、固定 的防護罩 (18) 或其它機件產生磨擦。 – 先讓電動工具運作約 30 秒。 如果機器在運轉時出現明顯的震動，必須馬上關 閉電動工具，拆除切割砂輪並且重新安裝。

u 維修電動工具或換裝零、配件之前，務必從插座

搬運固定裝置（請參考圖 C） 搬運固定裝置 (15) 可讓您輕鬆將電動工具搬運至不

解開電動工具的鎖定（工作位置） – 從把手 (3) 處將機臂略微往下推，即可解開搬運 固定裝置 (15)。 – 將搬運固定裝置 (15) 拉至最外側。 – 將機臂慢慢往上提起。 提示：作業時請注意：請勿將搬運固定裝置往內 頂，否則機臂將無法翻旋至所需深度位置。 鎖定電動工具（搬運位置） – 將機臂往下拉至，能夠將搬運固定裝置 (15) 推至

關於搬運的進一步提示(參見 「搬運」, 頁37)。 調整水平斜鋸角（請參考圖 D） 水平斜鋸角的調整範圍在 0° 至 45° 之間。 角度擋塊 (7) 上已利用對應標記為您標示出重要設 定值。0° 以及 45° 位置各有一個限位擋塊，供您確

– 使用隨附的內六角扳手 (12)（8mm）鬆開角度 擋塊的止付螺絲 (14)。 – 調整為所需的角度，然後將兩個止付螺絲 (14) 重

移動角度擋塊（請參考圖 D−E） 若您想將工件從寬度超過 140mm 的工件中分開， 可將角度擋塊 (7) 往後移動。 – 使用隨附的內六角扳手 (12)（8mm）將止付螺 絲 (14) 完全轉出來。 – 將角度擋塊 (7) 往後移動至一個或兩個開孔所需

– 調整為所需的角度，然後將兩個止付螺絲 (14) 重

固定工件（請參考圖 E） 為了確保工作安全，請務必固定好工件。 不可以加工太小而無法固定的工件。 長型工件的末端不可以懸空，必須做好支撐。 – 放上工件，請讓它貼靠角度擋塊 (7)。 – 將制動螺桿 (8) 推至抵住工件，然後藉由螺桿握 把 (10) 將工件夾緊。 1 609 92A 73X | (03.11.2021) Bosch Power Tools繁體中文 | 37

– 鬆開螺桿握把 (10)。 – 翻開快速解鎖裝置 (9)，並將制動螺桿 (8) 從工

u 注意電源的電壓！電源的電壓必須和充電器銘牌 上標示的電壓數據一致。標示為 230 V 的充電器 亦可接上 220 V 電源。 u 開機前，先檢查是否已經正確地安裝好切割砂 輪。切割砂輪必須正確地安裝，並可順暢轉動、 無磨擦情形。請進行至少30秒鐘的無負載試機。 切勿使用損壞、變形或轉動時會震動的切割砂 輪。損壞的切割砂輪可能會破裂並且造成傷害。 加工含鉛的顏料、礦物和金屬時所產生的廢塵有害 健康。機器操作者或者工地附近的人如果接觸、吸 入這些廢塵，可能會有過敏反應或者感染呼吸道疾

某些金屬廢塵被列為危險物質，尤其是與鋅、鋁和 鉻等合金結合之後。只有經過專業訓練的人才允許

– 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 底座 (13) 隙縫中的金屬塵屑或工件碎片可能造成切 割砂輪卡住而無法運作。 – 關閉電動工具，並且從插座中拔出插頭。 – 靜候，待切割砂輪完全停止旋轉。 – 向後翻轉電動工具，以便讓工件的廢屑從開口中

必要時得使用合適的工具清除所有的工件廢屑。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

操作者的位置（請參考圖F） u 不可以站在電動工具前而與切割砂輪呈一直線， 所站位置應該要保持在切割砂輪的側面。這樣在 切割砂輪破裂時，才能夠保護您的身體免受碎片

啟動與關閉（請參考圖G） – 按壓起停開關(2) 不要放開，即可讓機器運轉。 – 若要讓起停開關(2) 保持在壓下狀態，請按壓鎖 止按鈕(1)。 – 若要關閉電源，放開起停開關(2) 即可。起停開 關如已鎖住，將之完全按壓到底直到開關鎖扣鬆 開，接著放開起停開關。

u 加工後如果切割砂輪尚未冷卻，請勿觸摸。工作 時切割砂輪會變得非常灼熱。 u 請確認火花擋板 (19) 已按規定安裝。研磨材料時

保護切割砂輪免受衝撞，切割片要遠離油漬。不可 以使用側壓的方式，制止切割砂輪繼續轉動。 勿讓電動工具因過載而停止轉動。 操作機器時用力過猛，不僅會明顯降低電動工具的 功率，並且會縮短切割砂輪的使用壽命。 根據工件選擇合適的切割砂輪。

（= 所有可用制動螺桿 (8) 夾緊固定的工件）：長 度 80mm 最大鋸切深度（0°／0°）：129mm

– 請依照需求設為您所想要的水平斜鋸角。 – 根據尺寸固定好工件。

– 利用把手 (3) 緩慢地將機臂往下拉。 – 使用均勻的推進力切割工件。 – 關閉電動工具並靜候，讓切割砂輪完全停止轉

– 一律要從搬運把手 (17) 處提起電動工具。 u 搬動電動工具時只能使用搬運裝置。不可以利用 防護裝置來搬運電動工具。

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，請務必交由 Bosch 或者經授 權的 Bosch 電動工具顧客服務執行，以避免危害機

u 在某些極端操作環境下，如有可能請務必使用吸 塵裝備。時常將通氣孔上累積的塵垢噴吹乾淨， 並在前端加設漏電斷路器（PRCD）。加工金屬 時電動工具內部可能堆積會導電的廢塵。這樣可 能會影響電動工具的安全絕緣性能。 u 維修保養工作僅能交由合格的專業技師來執行。 如此才能夠確保本電動工具的安全性。 活動防護罩必須能夠自由來回擺動，並且要能夠自 動關閉，所以防護罩的四周必須隨時保持清潔。

適用於任何金屬材質的切割砂輪 切割砂輪 355x25.4mm

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入家庭垃圾中。
