Type de produit	Thermo-hygromètre radio piloté (station de base + émetteur extérieur)
Marque	TFA
Modèle	Twin Plus 30.3049
Dimensions station de base	137 x 17 (38) x 83 mm
Poids station de base	105 g (appareil seulement)
Dimensions émetteur extérieur	62 x 24 (35) x 101 mm
Poids émetteur extérieur	62 g (appareil seulement)
Alimentation station de base	2 piles 1,5 V AAA (non incluses)
Alimentation émetteur extérieur	2 piles 1,5 V AAA (non incluses)
Plage de mesure température intérieure	-10 °C à +50 °C (+14 °F à +122 °F)
Plage de mesure humidité intérieure	20% à 95% HR
Plage de mesure température extérieure	-20 °C à +50 °C (-4 °F à +122 °F)
Plage de mesure humidité extérieure	20% à 99% HR
Portée sans fil	Environ 30 mètres (champ libre)
Fréquence radio	433 MHz
Puissance de transmission max	< 10 mW
Intervalle de transmission	30 secondes
Fonctions principales	Affichage température et humidité intérieure/extérieure, niveau de confort (smiley), alarmes de température et d'humidité, indicateur de gel, valeurs max/min avec mémorisation 24h, réglage °C/°F
Affichage	LCD
Matériau du boîtier	Plastique
Montage	Sur table (pied dépliable) ou mural (œillet de suspension)
Résistance à l'eau (émetteur)	Résiste aux éclaboussures, mais non étanche
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de solvants abrasifs. Retirer les piles en cas de non-utilisation prolongée.
Consignes de sécurité	Ne pas démonter ni modifier l'appareil. Tenir hors de portée des enfants. Ne pas jeter les piles au feu, ne pas les court-circuiter ni les recharger.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. En cas de défaut, contacter le fabricant.
Conformité	Directive 2014/53/UE (RED)
Traitement des déchets	Appareil et piles ne doivent pas être jetés avec les ordures ménagères. Déposer dans un point de collecte approprié.

FOIRE AUX QUESTIONS - Twin Plus 30.3049 TFA

Comment installer le thermo-hygromètre Twin Plus 30.3049 ?

Placez la station de base et l'émetteur sur une table à environ 1,5 m l'un de l'autre, loin de sources de parasites (appareils électroniques). Insérez deux piles AAA dans l'émetteur (respectez la polarité), puis deux piles AAA dans la station de base. Un signal sonore retentit et l'écran s'allume. La réception des valeurs extérieures se fait automatiquement en 3 minutes.

Comment changer l'affichage de °C à °F ?

Sur la station de base, appuyez sur la touche ▼/°C/°F à l'arrière pour basculer entre Celsius et Fahrenheit. Sur l'émetteur, utilisez la touche °C/°F dans le compartiment à piles.

Pourquoi l'affichage extérieur indique '--' ?

Cela signifie que la station de base ne reçoit pas les valeurs de l'émetteur. Vérifiez les piles de l'émetteur, réduisez la distance entre les deux appareils, éloignez les sources de parasites (téléviseur, ordinateur) ou effectuez une recherche manuelle en maintenant la touche SEARCH/IN/OUT enfoncée pendant 3 secondes.

Comment régler l'alarme de température et d'humidité ?

Maintenez la touche ALERT à l'arrière de la station de base enfoncée. Utilisez les touches ▲ ou ▼/°C/°F pour choisir entre valeurs extérieures ou ambiantes. Validez avec ALERT pour régler successivement les limites supérieure et inférieure de température, puis les limites supérieure et inférieure d'humidité. Confirmez chaque réglage avec ALERT.

Comment activer ou désactiver l'alarme ?

En mode normal, sélectionnez l'affichage extérieur ou intérieur avec la touche SEARCH/IN/OUT. Appuyez plusieurs fois sur ALERT pour activer l'alarme de température (icône à gauche), humidité (icône à droite) ou les deux (deux icônes). Un nouvel appui désactive toutes les alarmes.

Que signifie le smiley (niveau de confort) ?

Le smiley indique le niveau de confort basé sur la température et l'humidité intérieure : quatre visages : froid, confortable, chaud et très chaud. Il s'affiche automatiquement.

Que signifie le symbole du flocon de neige ?

Le symbole du flocon de neige apparaît lorsque la température extérieure est comprise entre -2 °C et +3 °C. C'est un avertissement de gel.

Comment effacer les valeurs max/min ?

Pour effacer les valeurs max/min extérieures, maintenez la touche SEARCH/IN/OUT enfoncée pendant 3 secondes en mode extérieur. Pour effacer toutes les valeurs, appuyez sur le bouton RESET avec un objet pointu ou retirez les piles.

Quelle est la portée maximale de l'émetteur ?

La portée est d'environ 30 mètres en champ libre. Les murs épais ou les structures métalliques peuvent réduire la portée. Si nécessaire, déplacez l'émetteur ou la station de base.

Comment nettoyer et entretenir l'appareil ?

Utilisez un chiffon doux et humide pour nettoyer l'appareil. N'utilisez pas de solvants abrasifs. Retirez les piles si vous ne l'utilisez pas pendant une longue période. Conservez-le dans un endroit sec.

MODE D'EMPLOI Twin Plus 30.3049 TFA

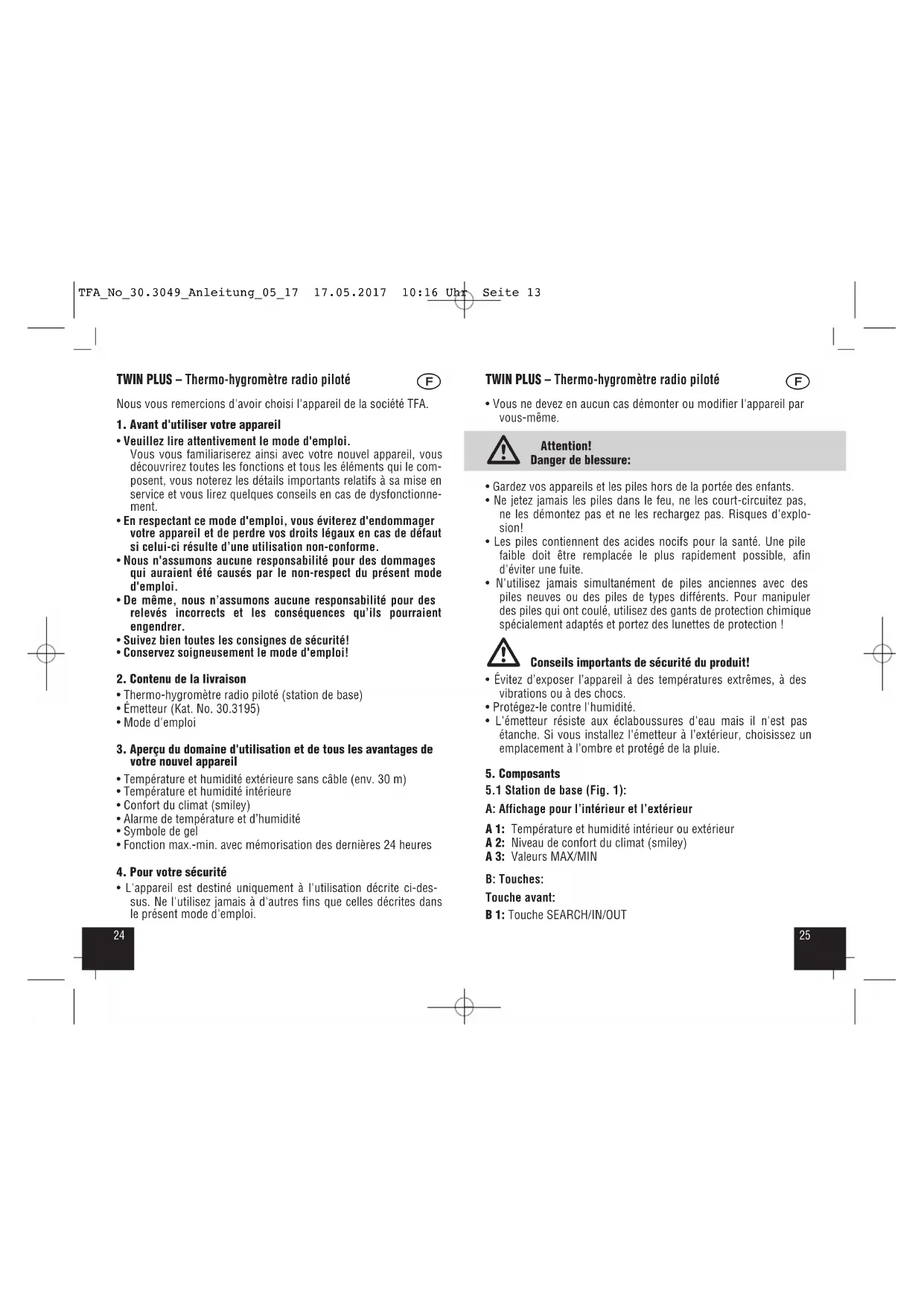

TWIN PLUS – Thermo-hygromètre radio piloté

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
  Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi.
• De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
• Suivez bien toutes les consignes de sécurité!
• Conservez soigneusement le mode d'emploi!

2. Contenu de la livraison

• Thermo-hygromètre radio piloté (station de base)
• Émetteur (Kat. No. 30.3195)
• Mode d'emploi

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Température et humidité extérieure sans câble (env. 30 m)
  • Température et humidité intérieure
• Confort du climat (smiley)
• Alarme de température et d'humidité
• Symbole de gel
• Fonction max.-min. avec mémorisation des dernières 24 heures

4. Pour votre sécurité

- L'appareil est destiné uniquement à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à d'autres fins que celles décrites dans le présent mode d'emploi.

TWIN PLUS – Thermo-hygromètre radio piloté

- Vous ne devez en aucun cas démonter ou modifier l'appareil par vous-même.

Attention! Danger de blessure:

• Gardez vos appareils et les piles hors de la portée des enfants.
• Ne jetez jamais les piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risques d'explosion!
• Les piles contiennent des acides nocifs pour la santé. Une pile faible doit être remplacée le plus rapidement possible, afin d'éviter une fuite.
• N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Conseils importants de sécurité du produit!

• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez-le contre l'humidité.
• L'émetteur résiste aux éclaboussures d'eau mais il n'est pas étanche. Si vous installez l'émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie.

5. Composants

5.1 Station de base (Fig. 1):

A: Affichage pour l'intérieur et l'extérieur

A 1: Température et humidité intérieur ou extérieur
A 2: Niveau de confort du climat (smiley)
A 3: Valeurs MAX/MIN

B: Touches:

Touche avant:

TWIN PLUS – Thermo-hygromètre radio piloté

Touches arrière:

B 2: Touche ▲ Taste
B 3: Bouton RESET
B 4: Touche ▼ /°C/°F
B 5: Touche ALERT

C: Boîtier:

C 1: Suspension murale
C 2: Compartiment à pile
C 3: Support (dépliable)

5.2 Émetteur extérieur (Fig. 2):

D 1: Lampe signal de transmission
D 2: Écran température et humidité

Touches dans le compartiment à piles

D 3: Touche RESET
D 4: Touche °C/°F

Boîtier:

• Déposez l'appareil et l'émetteur sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).
• Ouvrez le compartiment à piles de l'émetteur, en tirant le couvercle du compartiment de la pile (voir marquage). Soulevez le couvercle.
• Insérez deux piles neuves 1,5 V AAA, contrôlez la bonne polarité des piles.
  • Refermez le compartiment à piles.
• Ouvrez le compartiment à piles de la station de base et insérez deux nouvelle piles 1,5 V AAA, contrôlez la bonne polarité des piles.
• Un signal sonore se fait entendre et tous les segments LCD s'allument.

TWIN PLUS – Thermo-hygromètre radio piloté

• Refermez le compartiment à piles.
- Latempérature et l'humidité intérieure apparaissent sur l'affichage.

Réception des valeurs extérieures

• Après l'insertion des piles, la température et l'humidité extérieure seront transférées de l'émetteur à la station de base.
• Le symbole de réception commence à clignoter. La station de base cherche les valeurs extérieures pendant 3 minutes.
• Pour changer l'affichage en la température et l'humidité extérieure, appuyez sur la touche SEARCH/IN/OUT en mode normal.
• Si la température et l'humidité extérieure ne sont pas reçues, «--» apparaît sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative. Éliminez les éventuelles sources de parasitage.
• Vous pouvez activer manuellement la réception de l'heure radio. Maintenez la touche SEARCH/IN/OUT de la station de base appuyée pendant 3 secondes.
• Un signal sonore se fait entendre, «--» et le symbole de réception commence à clignoter sur l'écran. La station de base cherche les valeurs extérieures.

7. Utilisation

• L'appareil quitte automatiquement le mode de paramétrage si aucune entrée n'a été effectuée pendant 15 secondes.
• Chaque pression sur la touche est confirmée par un signal sonore.

7.1 Mémoriser et effacer les valeurs maximales et minimales

• Une fois que la station de base et l'émetteur sont actifs, les valeurs maximales et minimales intérieures et extérieures sont mises en mémoire et après 24 heures sont automatiquement remises à zéro.
• Pour effacer les valeurs maximales et minimales extérieures mises en mémoire, il faut maintenir la touche SEARCH/IN/OUT pendant 3 secondes dans le mode extérieur. Simultanément, activez la réception de l'émetteur.
• Pour effacer toutes les valeurs, appuyez sur la touche RESET à l'aide d'un objet pointu ou retirez les piles.

TWIN PLUS – Thermo-hygromètre radio piloté

7.2 Affichage de la température

- Appuyez sur la touche ▼/°C/°F au verso de la station de base en mode normal, vous pouvez alors sélectionner la température en Celsius (°C) ou Fahrenheit (°F).

7.3 Température et humidité

• L'écran affiche la température actuelle et l'humidité ambiante, le niveau du confort et les valeurs maximales et minimales des 24 dernières heures.
  • Appuyez sur la touche SEARCH/IN/OUT.
• Lésran affiche la température actuelle et l'humidité extérieure, le niveau du confort et les valeurs maximales et minimales des 24 dernières heures.
• Appuyez de nouveau sur la touche SEARCH/IN/OUT.
• et le symbole circulaire apparaissent sur l'écran.
• L'écran affiche maintenant tour à tour les valeurs pour l'extérieur et l'intérieur pendant 6 secondes.
• Appuyez de nouveau sur la touche SEARCH/IN/OUT pour le retour au mode normal.

7.4 Niveau de confort

- Sur l'écran apparaissent quatre visages différents pour indiquer le niveau de confort de la température et de l'humidité.

Froid

Confort!

Chaud

Très

7.5 Alarme pour la température et l'humidité

7.5.1 Réglage des alarmes

• Maintenez appuyée la touche ALERT au verso de la station de base en mode normal.
• et commencent à clignoter.
• Appuyez sur la touche / °C/°F ou ▲ pour choisir entre les valeurs extérieures ou ambiantes.
  • Appuyez de nouveau sur la touche ALERT
• et la valeur par défaut ou la limite supérieure de température reglée apparaissent sur l'affichage.

TWIN PLUS – Thermo-hygromètre radio piloté

• Réglez la limite supérieure de température désirée avec la touche / °C/°F ou ▲.
• Validez via la touche ALERT.
• et la valeur par défaut ou la limite inférieure de température reglée apparaissent sur l'affichage.
• Réglez la limite inférieure de température désirée avec la touche /^ C/^ F ou ▲.
• Validez via la touche ALERT.
• et la valeur par défaut ou la limite supérieure de l'humidité reglée apparaissent sur l'affichage
• Réglez la limite supérieure de l'humidité désirée avec la touche / °C/°F ou ▲.
• Validez via la touche ALERT.
• et la valeur par défaut ou la limite inférieure de l'humidité reglée apparaissent sur l'affichage.
• Réglez la limite inférieure de l'humidité désirée avec la touche / °C/°F ou ▲.
• Validez via la touche ALERT.

7.5.2 Activer des alarmes

• Appuyez sur la touche SEARCH /IN /OUT en mode normal, pour choisir entre les valeurs extérieures ou ambiantes.
• Appuyez sur la touche ALERT.
• apparaît dans l'écran de gauche. L'alarme de la température est activée.
• Appuyez de nouveau sur la touche ALERT, pour activer seulement l'alarme d'humidité. Apparaît dans l'écran de droite.
  • Appuyez de nouveau sur la touche ALERT, pour activer toutes les alarmes. Apparaît dans les deux écrans.
• Appuyez de nouveau sur la touche ALERT, éteignez les fonctions de l'alarme. Disparaît dans les deux écrans.

7.6 Alarme

- Dans le cas d'une alarme la valeur appropriée clignote. = et un signal sonore se fait entendre. Pour arrêter l'alarme, appuyez sur n'importe quelle touche. Si le ton sonore ne s'arrête pas, l'alarme restera active pendant 2 minutes et s'arrêtera automatiquement.

TWIN PLUS – Thermo-hygromètre radio piloté

7.7 Indicateur de gel

- Si la température extérieure se trouve entre -2 °C et +3 °C, le symbole flocon de neige apparaît sur l'écran.

7.8 Émetteur extérieur

7.8.1 Affichage de la température

- Appuyez sur la touche °C/°F dans le compartiment à piles de l'émetteur, il vous est alors possible de sélectionner la température en Celsius (°C) ou Fahrenheit (°F).

7.9 Mise en place et fixation de la station de base et de l'émetteur

• À l'aide du pied au dos de votre appareil, la station de base peut être mise en place sur un meuble ou encore être accrochée au mur à l'aide de l'œillet de suspension. Évitez une mise en place à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) ou d'objets métalliques.
• À l'aide du pied au dos de l'émetteur, celui-ci peut être mis en place sur un meuble ou encore être accrochée au mur à l'aide de l'œillet de suspension. Choisissez un emplacement à l'ombre et protégé de la pluie pour votre émetteur. L'exposition directe au soleil falsifie la mesure de l'humidité et une humidité continue endommage les composants électroniques inutillement.
• Vérifiez que les valeurs de mesure entre l'émetteur et la station de base principale (portée avec champ libre d'environ 30 mètres) sont bien transmises de l'endroit choisi. En cas de murs massifs, en particulier comportant des parties métalliques, la portée d'émission peut se trouver réduite considérablement.
• Si nécessaire, cherchez de nouveaux emplacements pour l'émetteur et/ou le récepteur.

8. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez aucun agent solvant abrasif!
• Enlevez les piles, si vous n'utilisez pas votre appareil pendant une période prolongée.
• Conservez-le dans un endroit sec.

TWIN PLUS – Thermo-hygromètre radio piloté

8.1 Remplacement des piles

• Lorsque le symbole de pile apparaît sur l'écran, changez les piles de l'émetteur.
• Attention: Il faut rétablir le contact entre l'émetteur et le récepteur après le remplacement des piles - Il faut donc toujours remplacer les piles dans les deux appareils ou bien lancer la recherche manuellement.

9. Dépannage

Problème Solution

Aucun affichage → Contrôlez la bonne polarité des piles → Changez les piles

Pas de réception → Vérifiez les piles de l'émetteur de l'émetteur externe (n'utilisez pas d'accus)

Affichage «----» → Remettez en service l'émetteur et la station de base, conformément aux instructions

→ Vous pouvez activer manuellement la réception: Appuyez sur la touche RESET du compartiment à piles de l'émetteur avec un objet pointu et maintenez la touche SEARCH/IN/OUT de la station de base appuyée
→ Sélectionnez une autre position pour l'émetteur et / ou la station de base
→ Réduisez la distance entre l'émetteur et la station de base.
→ Éliminez les éventuelles sources de parasitage

Affichage incorrecte → Changez les piles

TWIN PLUS – Thermo-hygromètre radio piloté

→ Appuyez sur la touche RESET avec un objet pointu de la station de base

10. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de construction de haute qualité qui peuvent être recyclés et réutilisés.

Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères ! En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposez dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

11. Caractéristiques techniques

Station de base:

Plage de mesure ambianteTempérature: -10 °C... +50 °C (+14 °F...+122 °F)Humidité: 20%...95%

Affichage LL.L / HH.H Valeurs au dehors de la gamme de mesure

Alimentation: 2 x 1,5 V AAA(non incluses)

TWIN PLUS – Thermo-hygromètre radio piloté

Mesure de boîtier: 137 x 17 (38) x 83 mm

Poids: 105 g (appareil seulement)

Émetteur:

Plage de mesure extérieure Température: -20 °C... +50 °C (-4 °F ...+122 °F) Humidité: 20%...99%

Rayon d'action: env. 30 mètres

Fréquence de réception: 433 MHz

Puissance de radiofréquence maximale transmise: < 10mW

Temps de transmission: 30 secondes

Mesure de boîtier: 62 x 24 (35) x 101 mm

Poids: 62 g (appareil seulement)

La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site.

Déclaration UE de conformité

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3049 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

www.tfa-dostmann.de
