Producttype	Op afstand bestuurde thermo-hygrometer (basisstation + buitensensor)
Merk	TFA
Model	Twin Plus 30.3049
Afmetingen basisstation	137 x 17 (38) x 83 mm
Gewicht basisstation	105 g (alleen apparaat)
Afmetingen buitensensor	62 x 24 (35) x 101 mm
Gewicht buitensensor	62 g (alleen apparaat)
Voeding basisstation	2 AAA-batterijen 1,5 V (niet inbegrepen)
Voeding buitensensor	2 AAA-batterijen 1,5 V (niet inbegrepen)
Meetbereik binnentemperatuur	-10 °C tot +50 °C (+14 °F tot +122 °F)
Meetbereik binnenluchtvochtigheid	20% tot 95% RV
Meetbereik buitentemperatuur	-20 °C tot +50 °C (-4 °F tot +122 °F)
Meetbereik buitenluchtvochtigheid	20% tot 99% RV
Draadloos bereik	Ongeveer 30 meter (vrij veld)
Radiofrequentie	433 MHz
Max. zendvermogen	< 10 mW
Zendinterval	30 seconden
Hoofdfuncties	Weergave binnen-/buitentemperatuur en -vochtigheid, comfortniveau (smiley), temperatuur- en vochtigheidsalarmen, vorstindicator, max/min-waarden met 24-uurs geheugen, instelling °C/°F
Display	LCD
Behuizingsmateriaal	Kunststof
Montage	Op tafel (uitklapbare voet) of aan de muur (ophangoog)
Waterbestendigheid (zender)	Spatwaterdicht, maar niet waterdicht
Onderhoud en reiniging	Reinig met een zachte, vochtige doek; gebruik geen agressieve oplosmiddelen. Verwijder de batterijen bij langdurig niet-gebruik.
Veiligheidsvoorschriften	Demonteer of wijzig het apparaat niet. Buiten bereik van kinderen houden. Gooi batterijen niet in het vuur, kortsluit of laad ze niet op.
Onderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Neem bij defect contact op met de fabrikant.
Conformiteit	Richtlijn 2014/53/EU (RED)
Afvalverwerking	Apparaat en batterijen mogen niet bij het huishoudelijk afval worden weggegooid. Lever ze in bij een geschikt inzamelpunt.

Veelgestelde vragen - Twin Plus 30.3049 TFA

Hoe installeer ik de thermo-hygrometer Twin Plus 30.3049?

Plaats het basisstation en de zender op een tafel op ongeveer 1,5 m van elkaar, uit de buurt van storingsbronnen (elektronische apparaten). Plaats twee AAA-batterijen in de zender (let op de polariteit) en vervolgens twee AAA-batterijen in het basisstation. Er klinkt een geluidssignaal en het scherm gaat aan. De ontvangst van de buitengegevens gebeurt automatisch binnen 3 minuten.

Hoe wijzig ik de weergave van °C naar °F?

Druk op het basisstation op de toets ▼/°C/°F aan de achterzijde om te schakelen tussen Celsius en Fahrenheit. Gebruik op de zender de toets °C/°F in het batterijvak.

Waarom geeft de buitenweergave '--' aan?

Dit betekent dat het basisstation geen waarden van de zender ontvangt. Controleer de batterijen van de zender, verminder de afstand tussen de twee apparaten, verwijder storingsbronnen (tv, computer) of voer een handmatige zoekopdracht uit door de toets SEARCH/IN/OUT 3 seconden ingedrukt te houden.

Hoe stel ik het temperatuur- en vochtigheidsalarm in?

Houd de toets ALERT aan de achterzijde van het basisstation ingedrukt. Gebruik de toetsen ▲ of ▼/°C/°F om te kiezen tussen buiten- of omgevingswaarden. Bevestig met ALERT om achtereenvolgens de boven- en ondergrenzen van temperatuur en daarna de boven- en ondergrenzen van vochtigheid in te stellen. Bevestig elke instelling met ALERT.

Hoe schakel ik het alarm in of uit?

Selecteer in de normale modus de buiten- of binnenweergave met de toets SEARCH/IN/OUT. Druk meerdere keren op ALERT om het temperatuur alarm (pictogram links), vochtigheidsalarm (pictogram rechts) of beide (twee pictogrammen) in te schakelen. Opnieuw drukken schakelt alle alarmen uit.

Wat betekent de smiley (comfortniveau)?

De smiley geeft het comfortniveau aan op basis van de binnentemperatuur en -vochtigheid: vier gezichten: koud, comfortabel, warm en erg warm. Het wordt automatisch weergegeven.

Wat betekent het sneeuwvloksymbool?

Het sneeuwvloksymbool verschijnt wanneer de buitentemperatuur tussen -2 °C en +3 °C ligt. Dit is een vorstwaarschuwing.

Hoe wis ik de max/min-waarden?

Om de buitenste max/min-waarden te wissen, houdt u de toets SEARCH/IN/OUT 3 seconden ingedrukt in de buitermodus. Om alle waarden te wissen, drukt u met een puntig voorwerp op de RESET-knop of verwijdert u de batterijen.

Wat is het maximale bereik van de zender?

Het bereik is ongeveer 30 meter in vrij veld. Dikke muren of metalen constructies kunnen het bereik verminderen. Verplaats indien nodig de zender of het basisstation.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een zachte, vochtige doek om het apparaat te reinigen. Gebruik geen agressieve oplosmiddelen. Verwijder de batterijen als u het apparaat langere tijd niet gebruikt. Bewaar het op een droge plaats.

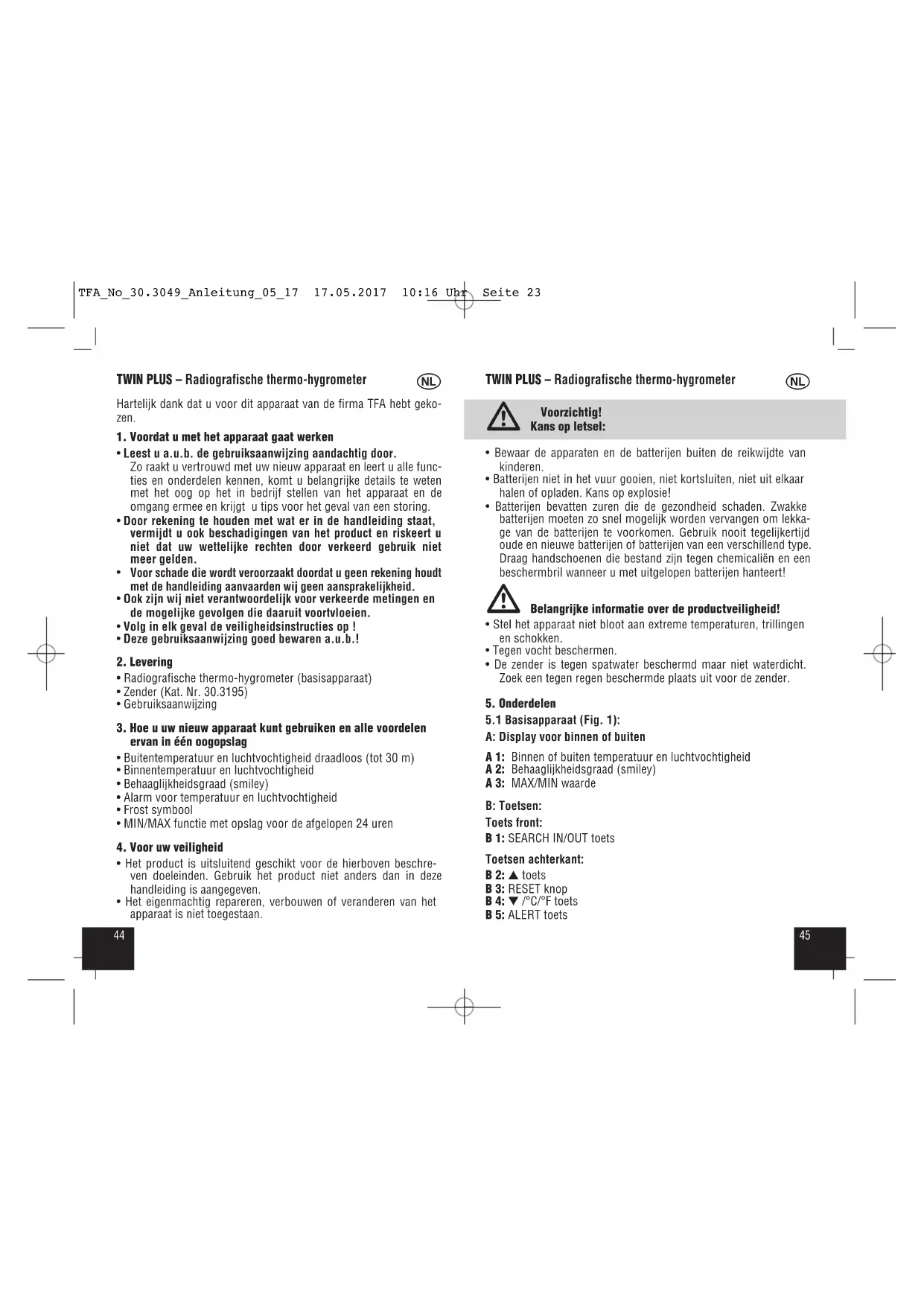

GEBRUIKSAANWIJZING Twin Plus 30.3049 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door.
  Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.
• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.
• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaarden wij geen aansprakelijkheid.
• Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloeien.
• Volg in elk geval de veiligheidsinstructies op!
• Deze gebruiksaanwijzing goed bewaren a.u.b.!

2. Levering

• Radiografische thermo-hygrometer (basisapparaat)

- Gebruiksaanwijzing

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag

• Buitentemperatuur en luchtvochtigheid draadloos (tot 30 m)
  • Binnentemperatuur en luchtvochtigheid
• Behaaglijkheidsgraad (smiley)
• Alarm voor temperatuur en luchtvochtigheid
• Frost symbool
• MIN/MAX functie met opslag voor de afgelopen 24 uren

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product niet anders dan in deze handleiding is aangegeven.
• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.

TWIN PLUS – Radiografische thermo-hygrometer

Voorzichtig! Kans op letsel:

• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!
• Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type. Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

Belangrijke informatie over de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.
• Tegen vocht beschermen.
• De zender is tegen spatwater beschermd maar niet waterdicht. Zoek een tegen regen beschermde plaats uit voor de zender.

5. Onderdelen

5.1 Basisapparaat (Fig. 1):

A: Display voor binnen of buiten

A 1: Binnen of buiten temperatuur en luchtvochtigheid
A 2: Behaaglijkheidsgraad (smiley)
A 3: MAX/MIN waarde

B: Toetsen:

Toets front:

B 1: SEARCH IN/OUT toets

Toetsen achterkant:

B 2: ▲ toets
B 3: RESET knop
B 4: ▼ /°C/°F toets
B 5: ALERT toets

TWIN PLUS – Radiografische thermo-hygrometer

C: Behuizing:

C 1: Wandbevestiging

C 2: Batterijvak

C 3: Standaard (uitklapbaar)

5.2 Buitenzender (Fig. 2):

D 1: Lamp voor het uitzenden van signalen

D 2: Display temperatuur en luchtvochtigheid

Toetsen in het batterijvak

D 3: RESET toets

D 4: °C/°F toets

Behuizing:

D 5: Wandbevestiging

D 6: Batterijvak

D 7: Standaard (uitklapbaar)

6. Inbedrijfstelling

Het plaatsen van de batterijen:

• Leg het basisapparaat en de zender op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot eventuele stoorbronnen (elektronische apparaten en radiografische installaties).
• Open het batterijvak van de zender en schuif het deksel omhoog (zie markering).
• Plaats twee nieuwe batterijen 1,5 V AAA erin. Batterijen met de juiste poolrichting plaatsen.
• Sluit het batterijvak weer.
• Maak het batterijvak van de basisapparaat open en plaats er twee nieuwe batterijen 1,5 V AAA in. Batterijen met de juiste poolrichting plaatsen.
• U hoort een kort signaal en alle segmenten van het scherm verschijnen kort.
• Sluit het batterijvak weer.
• D'binnentemperatuur en luchtvochtigheid verschijnen op het display.

TWIN PLUS – Radiografische thermo-hygrometer

Ontvangst van de buitenwaarden

• Na het plaatsen van de batterijen worden de buitentemperatuur en de buitenluchtvochtigheid naar het basisapparaat overgedragen.
• Het radiosignaal-symbool knippert. Het basisapparaat probeert 3 minuten de buitenwaarden te ontvangen
• Om over te schakelen naar de display van de buitentemperatuur en de buitenluchtvochtigheid, drukt u op de SEARCH / IN / OUTtoets in de normale modus.
• Wordt geen buitentemperatuur en geen buitenluchtvochtigheid ontvangen verschijnt „--“ op het display. Controleer de batterijen en start nog een poging. Verwijder eventuele stoorbronnen.
• U kunt de initiatie ook handmatig starten. Houdt de SEARCH toets van het basisapparaat en de buiten modus drie seconden ingedrukt.
• U hoort een kort signaal, „- -.-” en het radiosignaal symbool knipperen op het display. Het basisapparaat begint met de ontvangst van de buitenwaarden.

7. Bediening

• Het apparaat verlaat automatisch de instelmodus, als er langer dan 15 seconden geen toets wordt ingedrukt.
• Elke toetsaanslag wordt bevestigd met een korte piep.

7.1 Opslaan en wissen van de maximalen en minimalen waarden

• Zodra het basisstation en de zender actief zijn, worden de maximale en de minimale waarden voor binnen en buiten opgeslagen en na 24 uren automatisch gereset.
• Houdt u de SEARCH/IN/OUT toets 3 seconden lang ingedrukt worden de maximum- en minimumwaarde voor buiten gewist. Tegelijkertijd kan de ontvangst van de zender geactiveerd worden.
• Door op de RESET toets met een puntig voorwerp te drukken, of door de batterijen uit het batterijvak te halen, worden alle opgeslagen waarden gewist.

7.2 Weergave van de temperatuur

- Met de / °C/°F toets op de achterkant van het basisstation kunt u in de normale modus tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

TWIN PLUS – Radiografische thermo-hygrometer

7.3 Temperatuur en luchtvochtigheid

• On het display verschijnen de actuele binnentemperatuur en de binnenluchtvochtigheid, de behaaglijkheidsgraad en de maximale en minimale waarden van de afgelopen 24 uren.
  • Druk op de SEARCH / IN /OUT toets.
• Ophet display verschijnen de actuele buitentemperatuur en de buitenluchtvochtigheid, de behaaglijkheidsgraad en de maximale en minimale waarden van de afgelopen 24 uren.
• Druk nog eens op de SEARCH/IN/OUT toets.
• erhet cirkelsymbool versobijnen op het display.
• In het display verschijnen afwisselend alle geregistreerde waarden van buiten en binnen voor 6 seconden.
• Druk nog eens op de SEARCH/IN/OUT toets om naar de normalmodus terug te keren.

7.4 Comfortniveau

- Op het display verschijnen vier verschillende gezichten om het comfortniveau voor temperatuur en luchtvochtigheid aan te geven.

Koud Aangenaam! Warm Erg heet!

7.5 Alarm voor temperatuur en luchtvochtigheid

7.5.1 Instellen van de alarmen

• Houdt de ALERT toets op de achterkant van de basisapparaat ingedrukt.
• enknipperen op het display.
• Druk op de / °C/°F of ▲ toets om te selecteren tussen het buiten- en binnenterrein.
• Druk nog eens op de ALERT toets.
• en de voorinstelling of de ingestelde temperatuurbovengrens verschijnt op het display.
• Stel de gewenste hoogste temperatuur met de / °C/°F of ▲ toets in.
• Bevestig met de ALERT toets.

TWIN PLUS – Radiografische thermo-hygrometer

• en de voorinstelling of de ingestelde temperatuurondergrens verschijnt op het display.
• Stel de gewenste onderste temperatuur met de / °C/°F of ▲ toets in.
• Bevestig met de ALERT toets.
• en de voorinstelling of de ingestelde luchtvochtigheidsbovengrens verschijnt op het display.
• Stel de gewenste hoogste luchtvochtigheid met de / °C/°F of ▲ toets in.
• Bevestig met de ALERT toets.
• en de voorinstelling of de ingestelde luchtvochtigheidsondergrens verschijnt op het display.
• Stel de gewenste onderste luchtvochtigheid met de / °C/°F of ▲ toets in.
• Bevestig met de ALERT toets.

7.5.2 Activeren van de alarmen

• Druk op de SEARCH/IN/OUT toets in de normale modus om te selecteren tussen het buiten- en binnenterrein.
• Druk op de ALERT toets.
• verschijnt op het linker display. De temperatuuralarmfunctie is geactiveerd.
• Druk nog éénmaal op de ALERT toets, om de luchtvochtigheitsalarmfunctie te activeren. Œerschijnt op het rechter display.
• Druk nog éénmaal op de ALERT toets, om beide alarmfuncties te activeren. Ærschijnt op beide displays.
• Druk nog éénmaal op de ALERT toets en u schakelt de alarm-functies uit. Terdwijnt van beide displays.

7.6 Alarm

- In het geval van een alarm knippert het juiste symbool er u hoort een alarmsignaal. Het alarm kunt u met een willekeurige toets beeindigen. Als het alarm niet wordt beeindigd, wordt het alarm automatisch na 2 minuten uitgeschakeld.

7.7 Weergave van vorst

- Ligt de buitentemperatuur tussen -2 ° C en +3 ° C verschijnt het sneeuwvloksymbool op het display.

TWIN PLUS – Radiografische thermo-hygrometer

7.8 Buitenzender

7.8.1 Weergave van de temperatuur

- Met de °C/°F toets in het batterijvak van de zender kunt u tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

7.9 Opstellen en bevestigen van het basisapparaat en de zender

• U kunt het basisapparaat met de uitklapbare standaard achter-aan opstellen of met het ophangoog aan de muur bevestigen. Vermijd de nabijheid tot andere elektrische apparaten (televisie, computer, radiografische telefoons) en massieve metalen voor-werpen.
• U kunt de zender met de uitklapbare standaard achteraan opstellen of met het ophangoog aan de muur bevestigen. Zoek een tegen regen beschermde plaats uit voor de zender. (Direct zonlicht vervalst de meetwaarden en continue vochtigheid belasten de elektronische componenten onnodig).
• Controleer of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld ca. 30 meter). Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken.
• Zoek eventueel een nieuwe opstellingsplaats voor de zender en/of ontvanger.

8. Schoonmaken en onderhoud

• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!
• Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt.
• Bewaar het apparaat op een droge plaats.

8.1 Batterijwissel

• Wanneer het batterijsymbool wordt weergegeven, vervang dan a.u.b. de batterijen in de zender.
• Attentie:

Bij een batterijwissel moet het contact tussen zender en ontvanger weer worden hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien en de handmatige zenderzoeker starten.

TWIN PLUS – Radiografische thermo-hygrometer

9. Storingswijzer

Probleem Oplossing

Geen indicatie → Batterijen met de juiste

poolrichtingen plaatsen

→ Vervang de batterijen

Geen ontvangst → Batterijen van de buitenzender Indicatie „---” controleren

(geen accu'sgebruiken!)

→ Zender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen
→ U kunt de initiatie ook handmatig starten: Druk op de RESET-knop in het batterijvak van de zender met een scherp voorwerp en houd de SEARCH/IN/OUT toets van het basisapparaat ingedrukt
→ Zoek een nieuwe opstellings plaats voor de zender en/of ontvanger
→ Afstand tussen zender en basis-apparaat verminderen
→ Verwijder stoorbronnen

Geen correcte indicatie → Vervang de batterijen→ Druk op de RESET knop op het basisapparaat

10. Verwijderen

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt.

Batterijen en accu's mogen niet met het huisvuil worden weggegooid.

TWIN PLUS – Radiografische thermo-hygrometer

Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieu-vriendelijk verwijderen te garanderen.

De benamingen van de zware metalen zijn:

Cd=cadmium, Hg=kwikzilver, Pb=lood

Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijderen te garanderen.

Meetbereik binnenTemperatuur: -10 °C... +50 °C (+14 °F...+122 °FLuchtvochtigheid: 20%...95%

Indicatie LL.L / HH.H: Waarde buiten hetmeetbereik

Spanningsvoorziening: 2 x 1,5 V AAA (niet inclusief)

Afmetingen behuizing: 137 x 17 (38) x 83 mm

Gewicht: 105 g (alleen het apparaat)

Sender:

Meetbereik buitenTemperatuur: -20 °C... +50 °C (-4 °F ...+122 °FLuchtvochtigheid: 20%...99%

TWIN PLUS – Radiografische thermo-hygrometer

Reikwijdte open veld: maximaal 30 meter

Transmissie frequentie: 433 MHz

Maximaal radiofrequentie

vermogen uitgezonden: < 10mW

Zendtijd: 30 seconden

Spanningsvoorziening: 2 x 1,5 V AAA

(niet inclusief)

Afmetingen behuizing: 62 x 24 (35) x 101 mm

Gewicht: 62 g (alleen het apparaat)

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd.

De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage.

EU-conformiteitsverklaring

Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 30.3049 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

www.tfa-dostmann.de
