Tipo di prodotto	Termoigrometro radio controllato (stazione base + trasmettitore esterno)
Marca	TFA
Modello	Twin Plus 30.3049
Dimensioni stazione base	137 x 17 (38) x 83 mm
Peso stazione base	105 g (solo dispositivo)
Dimensioni trasmettitore esterno	62 x 24 (35) x 101 mm
Peso trasmettitore esterno	62 g (solo dispositivo)
Alimentazione stazione base	2 batterie 1,5 V AAA (non incluse)
Alimentazione trasmettitore esterno	2 batterie 1,5 V AAA (non incluse)
Intervallo di misurazione temperatura interna	da -10 °C a +50 °C (da +14 °F a +122 °F)
Intervallo di misurazione umidità interna	dal 20% al 95% UR
Intervallo di misurazione temperatura esterna	da -20 °C a +50 °C (da -4 °F a +122 °F)
Intervallo di misurazione umidità esterna	dal 20% al 99% UR
Portata wireless	Circa 30 metri (campo libero)
Frequenza radio	433 MHz
Potenza di trasmissione max	< 10 mW
Intervallo di trasmissione	30 secondi
Funzioni principali	Visualizzazione temperatura e umidità interna/esterna, livello di comfort (smiley), allarmi di temperatura e umidità, indicatore di gelo, valori max/min con memorizzazione 24h, impostazione °C/°F
Display	LCD
Materiale della custodia	Plastica
Montaggio	Da tavolo (piede pieghevole) o a parete (foro di sospensione)
Resistenza all'acqua (trasmettitore)	Resistente agli schizzi, ma non impermeabile
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare solventi abrasivi. Rimuovere le batterie in caso di inutilizzo prolungato.
Avvertenze di sicurezza	Non smontare né modificare l'apparecchio. Tenere lontano dalla portata dei bambini. Non gettare le batterie nel fuoco, non cortocircuitarle né ricaricarle.
Pezzi di ricambio e riparabilità	Non riparabile dall'utente. In caso di difetto, contattare il produttore.
Conformità	Direttiva 2014/53/UE (RED)
Smaltimento dei rifiuti	L'apparecchio e le batterie non devono essere smaltiti con i rifiuti domestici. Depositare in un punto di raccolta appropriato.

Domande frequenti - Twin Plus 30.3049 TFA

Come installare il termoigrometro Twin Plus 30.3049 ?

Posizionare la stazione base e il trasmettitore su un tavolo a circa 1,5 m di distanza l'uno dall'altro, lontano da fonti di interferenza (dispositivi elettronici). Inserire due batterie AAA nel trasmettitore (rispettare la polarità), quindi due batterie AAA nella stazione base. Viene emesso un segnale acustico e lo schermo si accende. La ricezione dei valori esterni avviene automaticamente entro 3 minuti.

Come cambiare la visualizzazione da °C a °F ?

Sulla stazione base, premere il tasto ▼/°C/°F sul retro per passare da Celsius a Fahrenheit. Sul trasmettitore, utilizzare il tasto °C/°F nel vano batterie.

Perché il display esterno mostra '--' ?

Ciò significa che la stazione base non riceve i valori dal trasmettitore. Controllare le batterie del trasmettitore, ridurre la distanza tra i due dispositivi, allontanare le fonti di interferenza (TV, computer) o effettuare una ricerca manuale tenendo premuto il tasto SEARCH/IN/OUT per 3 secondi.

Come impostare l'allarme di temperatura e umidità ?

Tenere premuto il tasto ALERT sul retro della stazione base. Utilizzare i tasti ▲ o ▼/°C/°F per scegliere tra valori esterni o ambientali. Confermare con ALERT per impostare successivamente i limiti superiore e inferiore della temperatura, quindi i limiti superiore e inferiore dell'umidità. Confermare ogni impostazione con ALERT.

Come attivare o disattivare l'allarme ?

In modalità normale, selezionare la visualizzazione esterna o interna con il tasto SEARCH/IN/OUT. Premere più volte ALERT per attivare l'allarme di temperatura (icona a sinistra), umidità (icona a destra) o entrambe (due icone). Un'ulteriore pressione disattiva tutti gli allarmi.

Cosa significa la faccina (livello di comfort) ?

La faccina indica il livello di comfort basato sulla temperatura e l'umidità interna: quattro volti: freddo, confortevole, caldo e molto caldo. Viene visualizzata automaticamente.

Cosa significa il simbolo del fiocco di neve ?

Il simbolo del fiocco di neve appare quando la temperatura esterna è compresa tra -2 °C e +3 °C. È un avviso di gelo.

Come cancellare i valori max/min ?

Per cancellare i valori max/min esterni, tenere premuto il tasto SEARCH/IN/OUT per 3 secondi in modalità esterna. Per cancellare tutti i valori, premere il pulsante RESET con un oggetto appuntito o rimuovere le batterie.

Qual è la portata massima del trasmettitore ?

La portata è di circa 30 metri in campo libero. Muri spessi o strutture metalliche possono ridurre la portata. Se necessario, spostare il trasmettitore o la stazione base.

Come pulire e manutenere l'apparecchio ?

Utilizzare un panno morbido e umido per pulire l'apparecchio. Non utilizzare solventi abrasivi. Rimuovere le batterie se non lo si utilizza per un lungo periodo. Conservarlo in un luogo asciutto.

MANUALE UTENTE Twin Plus 30.3049 TFA

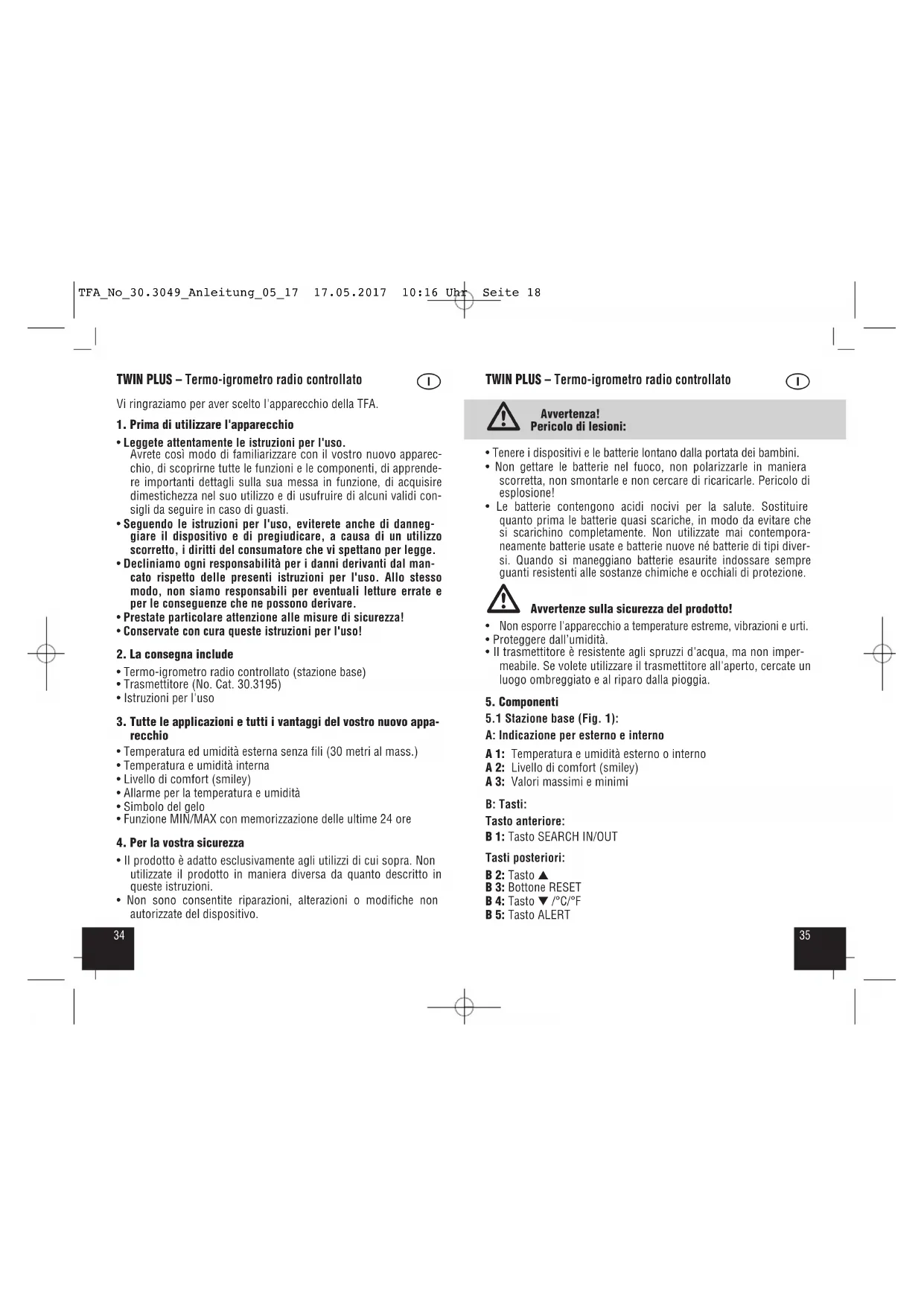

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.
  Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali letture errate e per le conseguenze che ne possono derivare.
• Prestate particolare attenzione alle misure di sicurezza!
• Conservate con cura queste istruzioni per l'uso!

2. La consegna include

• Termo-igrometro radio controllato (stazione base)
• Trasmettitore (No. Cat. 30.3195)
• Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Temperatura ed umidità esterna senza fili (30 metri al mass.)
  • Temperatura e umidità interna
  • Livello di comfort (smiley)
• Allarme per la temperatura e umidità
• Simbolo del gelo
• Funzione MIN/MAX con memorizzazione delle ultime 24 ore

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.

TWIN PLUS – Termo-igrometro radio controllato

Avvertenza! Pericolo di lesioni:

• Tenere i dispositivi e le batterie lontano dalla portata dei bambini.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituire quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi. Quando si maneggiano batterie esaurite indossare sempre quanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
- Proteggere dall'umidità.
- Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. Se volete utilizzare il trasmettitore all'aperto, cercate un luogo ombreggiato e al riparo dalla pioggia.

5. Componenti

5.1 Stazione base (Fig. 1):

A: Indicazione per esterno e interno

A 1: Temperatura e umidità esterno o interno
A 2: Livello di comfort (smiley)
A 3: Valori massimi e minimi

B: Tasti:

Tasto anteriore:

B 1: Tasto SEARCH IN/OUT

Tasti posteriori:

B 2: Tasto ▲
B 3: Bottone RESET
B 4: Tasto ▼ /°C/°F
B 5: Tasto ALERT

TWIN PLUS - Termo-igrometro radio controllato ①

C: Struttura esterna:

C 1: Montaggio a parete

C 2: Vano batterie

C 3: Supporto (pieghevole)

5.2 Trasmettitore esterno (Fig. 2):

D 1: Lampada segnale della trasmissione

D 2: Display temperatura e umidità

Tasti nel vano batterie

D 3: Tasto RESET

D 4: Tasto °C/°F

Struttura esterna:

D 5: Montaggio a parete

D 6: Vano batterie

D 7: Supporto (pieghevole)

6. Messa in funzione

Inserire le batterie:

• Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dall'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).
• Aprire il vano batterie del trasmettitore, tirando il coperchio del vano batterie verso il basso (vedi simbolo) e sollevare il coperchio.
• Inserire due batterie nuove AAA da 1,5 V, osservando la corretta polarità.
• Richiudete il vano batteria.
• Aprire il vano batterie della stazione base e inserire due batterie nuove AAA da 1,5 V. osservando la corretta polarità.
• Si sente un breve segnale acustico e tutti i segmenti dell'LCD appaiono contemporaneamente.
  • Richiudete il vano batteria.
• Sudisplay appare la temperatura e l'umiditià interna.

Informazioni per valori esterni

- Dopo aver inserito le batterie, la temperatura esterna e l'umidità vengono trasmesse alla stazione base.

TWIN PLUS – Termo-igrometro radio controllato

• Il simbolo della ricezione del segnale lampeggia sul display. La stazione base inizia a ricevere i valori esterni per 3 minuti.
• Per passare alla visualizzazione della temperatura e dell'umidità esterna, premete il tasto SEARCH / IN / OUT in modalità normale.
• Se non si ricevono i valori della temperatura e dell'umidità esterna, sul display viene visualizzato “- - -”. Controllare le batterie e riprovare di nuovo. Eliminare eventuali fonti di interferenza.
• È possibile avviare l'inizializzazione anche in modo manuale. Tenere premuto il tasto SEARCH/IN/OUT per tre secondi sul retro della stazione base.
• Si sente un breve segnale acustico. Sul display lampeggiano “--” e il simbolo della ricezione del segnale. La stazione base inizia a ricevere i valori esterni.

7. Uso

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 15 minuti.
• Ogni pressione sui tasti viene confermata con un breve segnale acustico.

7.1 Memorizzare e cancellare i valori massimi e minimi

• Una volta che la stazione base e il trasmettitore sono attivi, i valori massimi e minimi per interni ed esterni verranno memorizzati e dopo 24 ore si resettano automaticamente.
• Per cancellare manualmente i valori massimi e minimi esterni visualizzati tenere premuto il tasto SEARCH/IN/OUT per 3 secondi. Al tempo stesso attivare la ricezione del trasmettitore.
• Per cancellare manualmente tutti i valori memorizzati tenere pre-muto il tasto RESET con un oggetto appuntito o rimuovere le batterie.

7.2 Visualizzazione della temperatura

- Premere il tasto ▼/°C/°F sul retro della stazione base in modalità normale ed è possibile scegliere fra la visualizzazione della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

TWIN PLUS – Termo-igrometro radio controllato

7.3 Temperatura e umidità

• Sati display vengono visualizzati la temperatura attuale e l'umidità interna, il livello di comfort e i valori massimi e minimi con cronologia di 24 h.
• Premere il tasto SEARCH /IN/OUT.
• Sati display vengono visualizzati la temperatura attuale e l'umidità esterna, il livello di comfort e i valori massimi e minimi con cronologia di 24 h.
• Premere il tasto SEARCH /IN/OUT di nuovo.
• Sul display vengono visualizzati e simbolo del cerchio.
• Sul display si alterneranno i valori per interni ed esterni per 6 secondi.
• Premere il tasto SEARCH/IN/OUT per ritornare alla modalità normale.

7.4 Livello di comfort

- Il display visualizza quattro facce diverse per indicare il livello di comfort per la temperatura e l'umidità.

Freddo Comfort! Caldo Molto caldo!

7.5 Allarme per temperatura e umidità

7.5.1 Impostazione degli allarmi

• Tenere premuto il tasto ALERT sul retro della stazione base in modalità normale.
• Sul display lampeggiano e
• Premere il tasto ▲ o ▼/°C/°F per scegliere tra l'area esterna e interna.
• Premere il tasto ALERT di nuovo.
• e # predefinito o il limite più alto di temperatura impostato viene visualizzato sul display.
• Impostare il limite più alto di temperatura desiderata con il tasto ▲ o ▼/°C/°F.
• Confermare con il tasto ALERT.

TWIN PLUS – Termo-igrometro radio controllato

• e il predefinito o il limite più basso di temperatura impostato viene visualizzato sul display.
• Impostare il limite più basso di temperatura desiderata con il tasto ▲ o ▼/°C/°F.
• Confermare con il tasto ALERT.
• e # predefinito o il limite più alto di umidità impostato viene visualizzato sul display.
• Impostare il limite più alto di umidità desiderata con il tasto ▲ o ▼/°C/°F.
• Confermare con il tasto ALERT.
• e il predefinito o il limite più basso di umidità impostato viene visualizzato sul display.
• Impostare il limite più basso di umidità desiderata con il tasto ▲ o ▼/°C/°F.

7.5.2 Attivare gli allarmi

• Premere il tasto SEARCH/IN/OUT in modalità normale per scegliere tra l'area esterna e interna.
• Premere il tasto ALERT.
• Sul display di sinistra appare .Èa funzione di allarme di temperatura è attivata.
• Per attivare solo l'allarme dell'umidità premere il tasto ALERT di nuovo. Sul display di destra appare
• Per attivare tutte le due funzioni premere il tasto ALERT di nuovo. Su entrambi i display appare
• Premere il tasto ALERT di nuovo, disattivare le funzioni di allarme. Su entrambi i display scompare

7.6 Caso di allarme

- In caso di allarme il simbolo corrispondente ≈ ≈ lampeggia e un segnale acustico suona. Spegnere il segnale acustico con un tasto qualsiasi. Se l'allarme non viene arrestato, si spegne automaticamente dopo 2 minuti.

7.7 Indicazione de gelo

- Se la temperatura esterna è tra -2^ e +3^ compare il simbo-lo del fiocco di neve sul display.

TWIN PLUS – Termo-igrometro radio controllato

7.8 Trasmettitore esterno

7.8.1 Visualizzazione della temperatura

- Premere il tasto °C/°F sul vano batterie del trasmettitore esterno ed è possibile scegliere fra la visualizzazione della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

7.9 Posizionamento della stazione base e fissaggio del trasmettitore

• Con il supporto pieghevole situato nella parte posteriore è possibile disporre la stazione base in posizione verticale oppure fissarla a parete con il foro di sospensione. Evitare l'installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.
• Con il supporto pieghevole situato nella parte posteriore è possibile disporre la stazione base in posizione verticale oppure fissarla a parete con il foro di sospensione. Cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche).
• Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situato nel luogo cui esso è destinato, ha luogo correttamente (raggio d'azione in campo libero circa 30 metri, in caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettitore potrà ridursi notevolmente).
• Se necessario, cercare nuove posizioni per il trasmettitore e/o il ricevitore.

8. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.
• Rimuovere le batterie, se non si utilizzano il dispositivo per un periodo prolungato.
• Collocare il dispositivo in un luogo asciutto.

8.1 Sostituzione delle batterie

- Quando il simbolo della batteria appare nel display, bambiare le batterie nella stazione base.

TWIN PLUS – Termo-igrometro radio controllato

• Quando il simbolo della batteria appare nel display, cambiare le batterie nel trasmettitore.
• Attenzione: Dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e il ricevitore, pertanto cambiate sempre le batterie contemporaneamente ad entrambi i dispositivi oppure avviate manualmente la ricerca del trasmettitore.

9. Guasti

Problema Risoluzione del problema

Nessuna indicazione → Inserire le batterie→ Cambiare le batterie

Nessuna ricezione → Controllare le batterie del del trasmettitore trasmettitore (non utilizzare Indicazione “---” batterie ricaricabili!)

→ Riavviate il trasmettitore e la stazione base secondo le istruzioni → Sintonizzazione manuale della stazione base e del trasmettitore: Premete il tasto RESET all'interno del vano batterie del trasmettitore con un oggetto appuntito e tenere premuto il tasto SEARCH/IN/OUT della stazione base

→ Cercate nuove posizioni per il trasmettitore e/o la stazione base → Diminuite la distanza tra il trasmettitore e la stazione base → Eliminate fonti di interferenza

→ Premete il bottone RESET con un oggetto appuntito sulla stazione base

Indicazione non corretta → Cambiare le batterie

TWIN PLUS – Termo-igrometro radio controllato

10. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettare le batterie tra i rifiuti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico

Le sigle dei metalli pesanti contenuti sono:

Cd=cadmio, Hg=mercurio, Pb=piombo

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegna-re il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

11. Dati tecnici

Stazione base:

Campo di misura internaTemperatura: -10 °C... +50 °C (+14 °F...+122 °F)Umidità: 20%...95%

Indicazione LL.L/HH.H: Valore fuori dal campo di misura

Alimentazione: 2 x 1,5 V AAA(non fornite)

Dimensioni esterni: 137 x 17 (38) x 83 mm

Peso: 105 g (solo apparecchio)

TWIN PLUS – Termo-igrometro radio controllato

Trasmettitore esterno:

Campo di misura esternaTemperatura: -20 °C... +50 °C (-4 °F ...+122 °F)Umidità: 20%...95%

Raggio d'azione: ca. 30 metri al massimo

Frequenza di ricezione: 433 MHz

Massima potenzaa radiofrequenza trasmessa: < 10mW

Tempo di trasmissione: 30 secondi

Alimentazione: 2 x 1,5 V AAA(non fornite)

Dimensioni esterni: 62 x 24 (35) x 101 mm

Peso: 62 g (solo apparecchio)

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso.

È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.

Dichiarazione di conformità UE

Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3049 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.tfa-dostmann.de
