Twin Plus 30.3049 - Equipos de medición TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termohigrómetro radio controlado (estación base + transmisor exterior)
Marca	TFA
Modelo	Twin Plus 30.3049
Dimensiones estación base	137 x 17 (38) x 83 mm
Peso estación base	105 g (solo el aparato)
Dimensiones transmisor exterior	62 x 24 (35) x 101 mm
Peso transmisor exterior	62 g (solo el aparato)
Alimentación estación base	2 pilas 1,5 V AAA (no incluidas)
Alimentación transmisor exterior	2 pilas 1,5 V AAA (no incluidas)
Rango de medición temperatura interior	-10 °C a +50 °C (+14 °F a +122 °F)
Rango de medición humedad interior	20% a 95% HR
Rango de medición temperatura exterior	-20 °C a +50 °C (-4 °F a +122 °F)
Rango de medición humedad exterior	20% a 99% HR
Alcance inalámbrico	Aproximadamente 30 metros (campo libre)
Frecuencia de radio	433 MHz
Potencia de transmisión máx.	< 10 mW
Intervalo de transmisión	30 segundos
Funciones principales	Visualización de temperatura y humedad interior/exterior, nivel de confort (smiley), alarmas de temperatura y humedad, indicador de heladas, valores máx./mín. con memorización 24h, ajuste °C/°F
Pantalla	LCD
Material de la carcasa	Plástico
Montaje	Sobre mesa (pie plegable) o mural (orificio de suspensión)
Resistencia al agua (transmisor)	Resiste salpicaduras, pero no es impermeable
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo; no usar solventes abrasivos. Retirar las pilas si no se utiliza durante un período prolongado.
Instrucciones de seguridad	No desmontar ni modificar el aparato. Mantener fuera del alcance de los niños. No arrojar las pilas al fuego, no cortocircuitarlas ni recargarlas.
Piezas de repuesto y reparabilidad	No reparable por el usuario. En caso de defecto, contactar al fabricante.
Conformidad	Directiva 2014/53/UE (RED)
Eliminación de residuos	El aparato y las pilas no deben desecharse junto con la basura doméstica. Depositarlos en un punto de recogida adecuado.

Preguntas frecuentes - Twin Plus 30.3049 TFA

¿Cómo instalar el termohigrómetro Twin Plus 30.3049?

Coloque la estación base y el transmisor sobre una mesa a aproximadamente 1,5 m uno del otro, lejos de fuentes de interferencias (aparatos electrónicos). Inserte dos pilas AAA en el transmisor (respete la polaridad), luego dos pilas AAA en la estación base. Sonará una señal acústica y la pantalla se encenderá. La recepción de los valores exteriores se realiza automáticamente en 3 minutos.

¿Cómo cambiar la visualización de °C a °F?

En la estación base, presione la tecla ▼/°C/°F en la parte posterior para alternar entre Celsius y Fahrenheit. En el transmisor, use la tecla °C/°F en el compartimento de pilas.

¿Por qué la pantalla exterior muestra '--'?

Esto significa que la estación base no recibe los valores del transmisor. Verifique las pilas del transmisor, reduzca la distancia entre los dos aparatos, aleje las fuentes de interferencias (televisor, ordenador) o realice una búsqueda manual manteniendo presionada la tecla SEARCH/IN/OUT durante 3 segundos.

¿Cómo ajustar la alarma de temperatura y humedad?

Mantenga presionada la tecla ALERT en la parte posterior de la estación base. Use las teclas ▲ o ▼/°C/°F para elegir entre valores exteriores o ambientales. Confirme con ALERT para ajustar sucesivamente los límites superior e inferior de temperatura, luego los límites superior e inferior de humedad. Confirme cada ajuste con ALERT.

¿Cómo activar o desactivar la alarma?

En modo normal, seleccione la visualización exterior o interior con la tecla SEARCH/IN/OUT. Presione varias veces ALERT para activar la alarma de temperatura (icono a la izquierda), humedad (icono a la derecha) o ambas (dos iconos). Una nueva pulsación desactiva todas las alarmas.

¿Qué significa el smiley (nivel de confort)?

El smiley indica el nivel de confort basado en la temperatura y humedad interior: cuatro caras: frío, confortable, cálido y muy cálido. Se muestra automáticamente.

¿Qué significa el símbolo del copo de nieve?

El símbolo del copo de nieve aparece cuando la temperatura exterior está entre -2 °C y +3 °C. Es una advertencia de helada.

¿Cómo borrar los valores máx./mín.?

Para borrar los valores máx./mín. exteriores, mantenga presionada la tecla SEARCH/IN/OUT durante 3 segundos en modo exterior. Para borrar todos los valores, presione el botón RESET con un objeto puntiagudo o retire las pilas.

¿Cuál es el alcance máximo del transmisor?

El alcance es de aproximadamente 30 metros en campo libre. Las paredes gruesas o las estructuras metálicas pueden reducir el alcance. Si es necesario, mueva el transmisor o la estación base.

¿Cómo limpiar y mantener el aparato?

Use un paño suave y húmedo para limpiar el aparato. No use solventes abrasivos. Retire las pilas si no lo usa durante un período prolongado. Consérvelo en un lugar seco.

MANUAL DE USUARIO Twin Plus 30.3049 TFA

Instrucciones para el manejo

Gebruiksaanwijzing

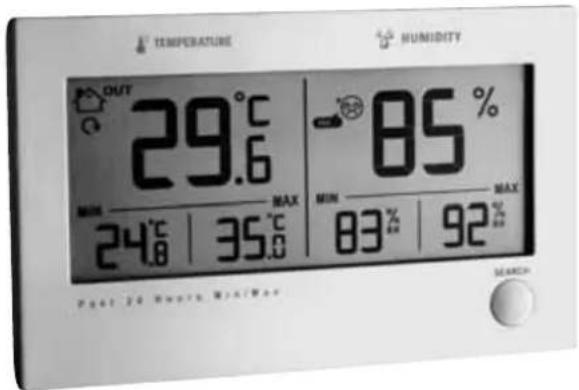

TEMPERATURE HUMIDITY OUT 29.6 85% MIN MAX 24.6 | 35.0 MIN MAX 83.7% 92° PAR 20 W/WR 1/1/WR SEARCH

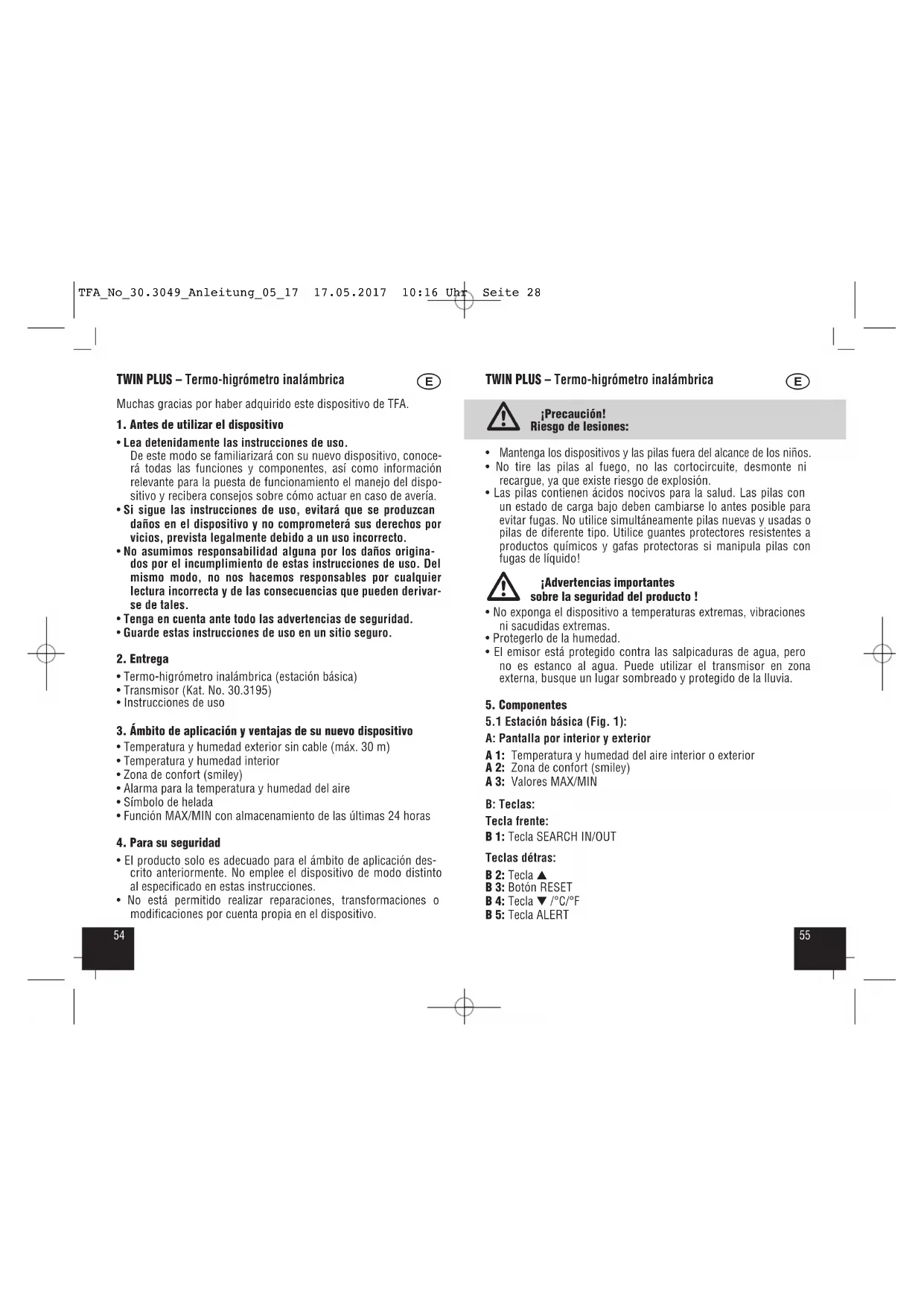

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
  De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibera consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá sus derechos por vicios, prevista legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Termo-higrómetro inalámbrica (estación básica)
  • Transmisor (Kat. No. 30.3195)
• Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Temperatura y humedad exterior sin cable (máx. 30 m)
• Temperatura y humedad interior
  • Zona de confort (smiley)
• Alarma para la temperatura y humedad del aire
• Símbolo de helada
• Función MAX/MIN con almacenamiento de las últimas 24 horas

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

TWIN PLUS – Termo-higrómetro inalámbrica

E

¡Precaución! Riesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recarque, ya que existe riesgo de explosión.
• Las pilas contienen ácidos nocivos para la salud. Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.
• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua. Puede utilizar el transmisor en zona externa, busque un lugar sombreado y protegido de la lluvia.

5. Componentes

5.1 Estación básica (Fig. 1):

A: Pantalla por interior y exterior

A 1: Temperatura y humedad del aire interior o exterior
A 2: Zona de confort (smiley)
A 3: Valores MAX/MIN

B: Teclas:

Tecla frente:

B 1: Tecla SEARCH IN/OUT

Teclas détras:

B 2: Tecla ▲
B 3: Botón RESET
B 4: Tecla ▼ /°C/°F
B 5: Tecla ALERT

TWIN PLUS - Termo-higrómetro inalámbrica

E

C: Cuerpo:

D 1: Lámpara para la transmisión de la señal

D 2: Pantalla temperatura y humedad

Teclas en el compartimento para las pilas

D 3: Tecla RESET

D 4: Tecla °C/°F

Cuerpo:

Introducir las pilas:

• Coloque los aparatos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).
• Abra el compartimiento de la pila del transmisor, tirando de la tapa del compartimiento de la pila (vea marcación) y destape la cubierta.
• Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Vuelva a cerrar el compartimento de pila.
• Abra el compartimento de pilas de la estación básica y introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Se emite una señal acústica corta y todos los segmentos aparecerán brevemente.
• Vuelva a cerrar el compartimento de pila.
• En la pantalla aparece la temperatura y la humedad del aire interior.

TWIN PLUS – Termo-higrómetro inalámbrica

E

Recepción de los datos exterior

• Después de insertar las pilas la temperatura y la humedad exterior es transmitida a la estación básica.
• El símbolo de la señal de radio parpadea. La estación básica inicia 3 minutos la recepción de los valores exteriores.
• Para cambiar la visualización a la temperatura y humedad exterior, pulse la tecla SEARCH/IN/OUT en el modo normal.
• Si no se recibe la temperatura y la humedad exterior aparece “- - .-” en la pantalla. Compruebe las pilas y inicie un nuevo intento. Elimine las posibles fuentes de interferencia.
• También puede comenzar la inicialización manualmente. Mantenga pulsada la tecla SEARCH/IN/OUT de la estación básica en el modo exterior durante 3 segundos.
• Suena una señal acústica corta, “- -.-” y el símbolo señal de radio parpadean. La estación inicia la recepción de los datos exteriores.

7. Manejo

• El dispositivo sale automáticamente del modo de ajuste si no se pulsa ninguna tecla durante más de 15 segundos.
• Cada pulsación de tecla se confirma con un pitido corto.

7.1 Memorizar y borrar los valores máximos y mínimos

• En cuanto la estación básica y el transmisor externo estén activos, se almacenarán los valores máximos y mínimos del exterior e interior, se recuperarán automáticamente después de 24 horas.
• Si mantiene pulsada la tecla SEARCH/IN/OUT para 3 segundos, se borrarán todos los valores máximos y mínimos del exterior. Al mismo tiempo activa la recepción del transmisor.
• Pulse la tecla RESET con un objeto puntiagudo o retirar las pilas para borrar manualmente todos los datos memorizados.

7.2 Indicación de la temperatura

- Con la tecla / °C/°F en la parte posterior de la estación básica en el modo normal podrá seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

TWIN PLUS – Termo-higrómetro inalámbrica

7.3 Temperatura y la humedad del aire

• En la pantalla aparecen la temperatura y la humedad del aire interior, el nivel confort y los valores máximos y mínimos de las últimas 24 horas.
• Pulse la tecla SEARCH/IN/OUT.
• En la pantalla aparecen la temperatura y la humedad del aire exterior, el nivel de confort y los valores máximos y mínimos de las últimas 24 horas.
• Pulse la tecla SEARCH/IN/OUT otra vez.
• y el símbolo del círculo aparecen en la pantalla.
• En la pantalla aparecerán alternativamente los valores del exterior e interior durante 6 segundos.
• Pulse la tecla SEARCH/IN/OUT otra vez para regresar al modo normal.

7.4 Nivel confort

- En la pantalla aparecerán cuatro caras diferentes para indicar el nivel de confort de la temperatura y la humedad.

Frio

Comfort

Caliente

Muy

7.5 Alarma de la temperatura y humedad del aire

7.5.1 Ajuste de las alarmas

• Mantenga pulsada la tecla ALERT de la parte posterior de la estación básica en el modo normal.
• enparpalean en la pantalla.
• Pulse la tecla ▲ o ▼/°C/°F para alternar entre la zona de interna o externa.
• Pulse otra vez la tecla ALERT.
• En la pantalla aparece y el nivel preseleccionado o el último límite superior de la temperatura ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el límite superior de la temperatura deseada.
• Confirme con la tecla ALERT.

TWIN PLUS – Termo-higrómetro inalámbrica

• En la pantalla aparece y el nivel preseleccionado o el último límite inferior de la temperatura ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el límite inferior de la temperatura deseada.
• Confirme con la tecla ALERT.
• En la pantalla aparece y el nivel preseleccionado o la indicación del límite superior de la humedad del aire ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el limité superior de la humedad del aire deseada.
• Confirme con la tecla ALERT.
• En la pantalla aparece y el nivel preseleccionado o la indicación del límite inferior de la humedad del aire ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el límite inferior de la humedad del aire deseada.
• Confirme con la tecla ALERT.

7.5.2 Activar las alarmas

• Pulse la tecla SEARCH/IN/OUT en el modo normal para alternar entre la zona de interna o externa.
• Pulse la tecla ALERT
• En la pantalla izquierda aparece. La función de alarma de la temperatura está activada.
  caliente• Para activar la función de alarma de la humedad del aire, pulse de nuevo la tecla ALERT. En la pantalla derecha aparece
• Para activar las dos funciones de la alarma, pulse de nuevo la tecla ALERT. En las pantallas aparecen
• Pulse la tecla ALERT otra vez, para desactivar las funciones de la alarma. En las pantallas desaparecen

7.6 Caso de alarma

- En el caso de alarma parpadea el símbolo apropiado. = y la alarma suena una señal acustico. Finalizar la alarma con cualquier tecla. Si la alarma no se ha completado, la alarma se apagará automáticamente después de 2 minutos.

7.7 Indicación de la helada

- Si la temperatura exterior está entre -2 °C y +3 °C, el símbolo de los copos de nieve aparecerá en la pantalla.

TWIN PLUS – Termo-higrómetro inalámbrica

7.8 Sensor remoto

7.8.1 Indicación de la temperatura

- Con la tecla °C/°F en el compartimento de pila del transmisor exterior puede seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

7.9 Instalación y fijación de la estación básica y del transmisor

• Con el soporte desplegable en el lado posterior, se puede colocar la estación básica o fijarla mediante con anillas de suspensión sobre la pared. Evite la proximidad a otros aparatos eléctricos (Televisor, ordenador, teléfonos móviles) y objetos metálicos macizos.
• Con el soporte desplegable en el lado posterior, se puede colocar el transmisor o fijarla mediante con anillas de suspensión sobre la pared. Busque un lugar para poner, protegido de la lluvia para el transmisor. (Luz solar directa falsea la medición de humedad y continua, los componentes electrónicos es una carga innecesaria).
• Compruebe si se produce la transmisión de los valores de medición del transmisor en el lugar de instalación deseado para la estación básica (alcance en campo libre 30 metros aprox.), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del transmisor.
• Si es necesario, busque un nuevo lugar de instalación para el transmisor y/o receptor.

8. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilizar ningún medio abrasivo ni disolventes!
• Extraíga las pilas si no va a usar el dispositivo por un largo período de tiempo.
• Almacene el dispositivo en un lugar seco.

8.1 Cambio de las pilas

• Cuando aparezca el símbolo de pila, cambie las pilas del trans-misor.
• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el transmisor y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de transmisor.

TWIN PLUS – Termo-higrómetro inalámbrica

9. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén colocadas con la polaridad correcta

→ Cambiar las pilas

Ninguna recepción → Comprobar las pilas del de transmisor transmisor (¡No utilizar baterías!)

→ Poner de nuevo en el transmisor y la estación básica según las instrucciones de uso
→ Efectuar una sintonía manual: Pulse la tecla RESET en el compartimiento de la pila del trans-misor con un objeto punzante y mantenga pulsada la tecla SEARCH/IN/OUT de la estación básica.
→ Busque un nuevo lugar de instalación para el transmisor y/o estación básica
→ Reducir la distancia entre el trans- misor y la estación básica.
→ Elimine las fuentes de interferencia

Indicación incorrecta → Cambiar las pilas

→ Pulse la tecla RESET con un objeto punzante en la estación básica

10. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

TWIN PLUS - Termo-higrómetro inalámbrica

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son:

Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

11. Datos técnicos

Estación básica:

Gama de medición interiorTemperatura: -10 °C... +50 °C (+14 °F...+122 °F)Humedad del aire: 20%...95%

Indicación LL.L / HH.H Valor fuera de rango

Alimentación de tensión: 2 x 1,5 V AAA(Pilas no incluidas)

Dimensiones del cuerpo: 137 x 17 (38) x 83 mm

Peso: 105 g (solo dispositivo)

TWIN PLUS – Termo-higrómetro inalámbrica

Sensor remoto:

Gama de medición exteriorTemperatura: -20 °C... +50 °C (-4 °F ...+122 °F)Humedad del aire: 20%...99%

Alcance (campo libre): máximo de 30 m

Frecuencia de la transmisión: 433 MHz

Potencia máxima deradiofrecuencia transmitida: < 10mW

Tiempo de transmisión: 30 segundos

Alimentación de tensión: 2 x 1,5 V AAA(Pilas no incluidas)

Dimensiones del cuerpo: 62 x 24 (35) x 101 mm

Peso: 62 g (solo dispositivo)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3049 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:

www.tfa-dostmann.de
