Caractéristique	Détails
Type d'appareil	Thermomètre numérique
Plage de mesure	-50°C à +70°C
Précision	±0.5°C
Affichage	Écran LCD rétroéclairé
Alimentation	Pile 1.5V (type AAA)
Dimensions	150 x 30 x 20 mm
Poids	150 g
Utilisation	Mesure de la température ambiante et des liquides
Maintenance	Nettoyer avec un chiffon doux, ne pas immerger dans l'eau
Sécurité	Ne pas utiliser dans des environnements explosifs
Garantie	2 ans

FOIRE AUX QUESTIONS - 30.3054.10 TFA

Comment calibrer le TFA 30.3054.10 ?

Pour calibrer le TFA 30.3054.10, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons de référence appropriés et de respecter les conditions environnementales recommandées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas usées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment interpréter les résultats de mesure ?

Les résultats de mesure sont affichés sur l'écran LCD. Référez-vous au manuel d'utilisation pour comprendre les différentes unités de mesure et les symboles affichés.

Que faire en cas d'erreur d'affichage ?

Si vous voyez un code d'erreur sur l'écran, consultez le manuel d'utilisation pour identifier la cause de l'erreur et les étapes de dépannage appropriées.

L'appareil est-il étanche ?

Le TFA 30.3054.10 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou l'humidité excessive pour assurer un fonctionnement optimal.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, accédez au menu des paramètres en suivant les instructions dans le manuel d'utilisation. Sélectionnez l'unité souhaitée et confirmez votre choix.

Y a-t-il des précautions à prendre lors de l'utilisation ?

Oui, évitez les températures extrêmes et les chocs physiques. Assurez-vous également que l'appareil est utilisé dans un environnement propre et sec.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est inclus dans l'emballage de l'appareil. Vous pouvez également le télécharger sur le site officiel du fabricant.

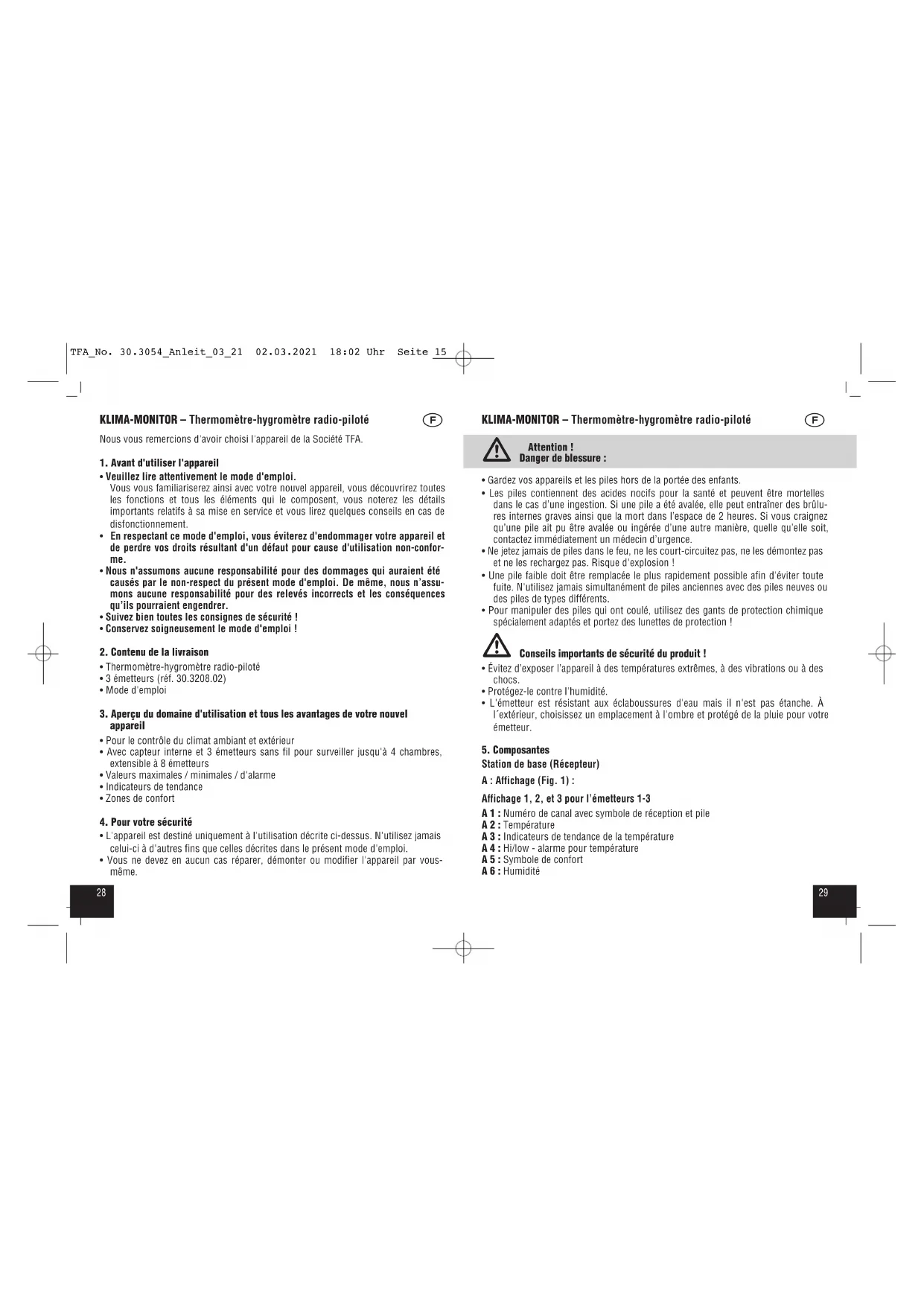

MODE D'EMPLOI 30.3054.10 TFA

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

Attention ! Danger de blessure :

• Gardez vos appareils et les piles hors de la portée des enfants.

• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d’une ingestion. Si une pile a été avalée, elle peut entraîner des brûlu- res internes graves ainsi que la mort dans l’espace de 2 heures. Si vous craignez qu’une pile ait pu être avalée ou ingérée d’une autre manière, quelle qu’elle soit, contactez immédiatement un médecin d’urgence.

• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !

• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection ! Conseils importants de sécurité du produit !

• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.

• Protégez-le contre l'humidité.

• L'émetteur est résistant aux éclaboussures d'eau mais il n'est pas étanche. À l´extérieur, choisissez un emplacement à l'ombre et protégé de la pluie pour votre émetteur.

Station de base (Récepteur) A : Affichage (Fig. 1) : Affichage 1, 2, et 3 pour l’émetteurs 1-3 A 1 : Numéro de canal avec symbole de réception et pile A 2 : Température A 3 : Indicateurs de tendance de la température A 4 : Hi/low - alarme pour température A 5 : Symbole de confort A 6 : Humidité Nous vous remercions d'avoir choisi l'appareil de la Société TFA.

1. Avant d'utiliser l'appareil

• Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de disfonctionnement.

• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits résultant d'un défaut pour cause d'utilisation non-confor- me.

• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n’assu- mons aucune responsabilité pour des relevés incorrects et les conséquences qu’ils pourraient engendrer.

• Suivez bien toutes les consignes de sécurité !

• Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Thermomètre-hygromètre radio-piloté

• 3 émetteurs (réf. 30.3208.02)

3. Aperçu du domaine d'utilisation et tous les avantages de votre nouvel

• Pour le contrôle du climat ambiant et extérieur

• Avec capteur interne et 3 émetteurs sans fil pour surveiller jusqu'à 4 chambres, extensible à 8 émetteurs

• Valeurs maximales / minimales / d'alarme

• Indicateurs de tendance

4. Pour votre sécurité

• L'appareil est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais celui-ci à d'autres fins que celles décrites dans le présent mode d'emploi.

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous- même. TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 153130 KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

2. Positionnez pour le premier émetteur le premier, deuxième et troisième inter-

rupteur vers le bas.

3. Pour le quatrième interrupteur, choisissez entre °C (haut) ou °F (bas) pour l’affi-

chage de la température.

4. Insérez deux piles neuves 1,5 V AAA et contrôlez la bonne polarité de ces derniè-

res. Sur l'écran apparaissent la température et l'humidité et le numéro de canal 1.

5. Refermez le compartiment à piles.

• Voulez-vous connecter plusieurs émetteurs, répétez les étapes 1 à 5. La position de l’interrupteur correct de l'émetteur 1 à 8 peut être trouvée dans la table. 3 émetteurs sont inclus, la station de base est extensible à un total de 8 émetteurs (en option).

6.2 Installation de la station de base

• Ouvrez le compartiment à piles et insérez quatre nouvelle piles 1,5 V AAA en res- pectant la polarité +/-.

• Tous les segments s'allument brièvement.

• Refermez le compartiment à piles.

• Les valeurs mesurées des émetteurs installés peuvent maintenant être transmises à la station de base. Le symbole de réception apparaît.

• Après une réception réussie, la température et l'humidité de chaque émetteur, le symbole de tendance de la température et le symbole de confort apparaissent sur l'écran. A 7 : Hi/low - alarme pour humidité A 8 : Marqueur pour le canal sélectionné A 9 : Symboles Max./Min. Display IN pour capteur interne et émetteurs 4-8 A 10 : Indication pour capteur interne et émetteurs 4-8 B : Touches (Fig. 1) : B 1 : Touche MIN/MAX / – B 2 : Touche ALARM / SET B 3 : Touche CHANNEL / + C : Boîtier (Fig. 2) : C 1 : Support (dépliable) C 2 : Compartiment à piles D : Émetteur (Fig. 3) : Boîtier avant: D 1 : Lampe signal de transmission Indication de l'écran: D 2 : Numéro de canal D 3 : Température et humidité Boîtier arrière: D 4 : Œillet de suspension D 5 : Compartiment à piles Dans le compartiment à piles: D 6 : Interrupteur 1, 2, 3 et 4

• Déposez les appareilles sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).

6.1 Installation des émetteurs

1. Ouvrez la vis du compartiment des piles du premier émetteur.

Interrupteur (D 6) Fonction

Vers le bas Vers le bas Vers le bas — Canal 1 Vers le bas Vers le bas Vers le haut — Canal 2 Vers le bas Vers le haut Vers le bas — Canal 3 Vers le bas Vers le haut Vers le haut — Canal 4 Vers le haut Vers le bas Vers le bas — Canal 5 Vers le haut Vers le bas Vers le haut — Canal 6 Vers le haut Vers le haut Vers le bas — Canal 7 Vers le haut Vers le haut Vers le haut — Canal 8 ———Vers le bas °F ———Vers le haut °C TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 163332 KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

6.7 Valeurs maximales et minimales

• Appuyez sur la touche MIN/MAX / –.

• MAX apparaît sur l'écran.

• Les valeurs mesurées maximales apparaissent sur l'écran depuis la dernière remi- se à zéro.

• Maintenez la touche MIN/MAX / – appuyée pour effacer les valeurs mesurées maximales du canal sélectionné.

• Appuyez encore une fois sur la touche MIN/MAX / –.

• MIN apparaît sur l'écran.

• Les valeurs mesurées minimales apparaissent sur l'écran depuis la dernière remi- se à zéro.

• Maintenez la touche MIN/MAX / – appuyée pour effacer les valeurs mesurées minimales du canal sélectionné.

• Appuyez encore une fois sur la touche MIN/MAX / – /- et les valeurs actuelles apparaissent sur l'écran.

• Le mode réglage sera automatiquement terminé si aucune touche n'est utilisée.

• Si vous maintenez la touche MIN/MAX / – ou la touche CHANNEL / + appuyées dans le mode de réglage respectif, vous parviendrez à l'affichage rapide.

7.1 Réglage de l'alarme de température et d'humidité

7.1.1 Alarme de température

• Appuyez sur la touche CHANNEL / + jusqu'à ce que la flèche apparaisse sur le canal souhaité (canal 1-3 et capteur interne).

• Maintenez la touche ALARM / SET appuyée pendant trois secondes.

• HI AL et 60°C (par défault IN : 35 °C) ou la limite de température supérieure reglée en dernier apparaissent sur l'écran.

• Réglez la limite supérieure de température désirée avec la touche CHANNEL / + ou MIN/MAX / –.

• Le symbole de réception disparaît.

• Dans la section d'affichage numéro 4 apparaissent automatiquement les valeurs internes mesurées.

• Si les valeurs d’un canal ne sont pas reçues ou si aucun émetteur n’est installé, « - -.-» apparaît sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative. Éli- minez les éventuelles sources de parasitage.

• Vous pouvez activer manuellement la réception.

• Appuyez sur la touche CHANNEL / + jusqu'à ce que la flèche apparaisse sur le canal désiré. Si vous désirez rechercher tous les émetteurs installés, sélectionnez le capteur interne (IN).

• Maintenez la touche CHANNEL / + appuyée pendant trois secondes.

• Le symbole de réception apparaît.

• La station de base cherche les valeurs mesurées.

6.3 Émetteurs supplémentaires

• Si vous avez plus de trois émetteurs, les valeurs mesurées pour les émetteurs 4-8 apparaissent sur la section d'affichage numéro 4.

• Appuyez sur la touche CHANNEL / + pour sélectionner la section d'affichage 4. La flèche apparaît sur la section de l'affichage correspondant.

• Appuyez sur la touche CHANNEL / + pour sélectionner entre des émetteurs instal- lés.

• Appuyez de nouveau sur la touche après le dernier émetteur installé, le symbole de cercle apparaît à l’écran. Dans la section d'affichage numéro 4, les valeurs du cap- teur interne et du quatrième au huitième émetteur sont interchangeables. Appuyez de nouveau sur la touche pour arrêter la fonction.

• Sur l'écran apparaissent de nouveau les valeurs internes mesurées.

6.4 Affichage de la température

• Maintenez la touche MIN/MAX / – appuyée en mode normal et vous pouvez bascu- ler entre Celsius (° C) ou Fahrenheit (° F) comme indicateur de température.

6.5 Indicateurs de tendance pour la température

• La flèche de tendance indique si les valeurs actuelles montent, descendent ou res- tent stables.

6.6 Niveau de confort

• Sur l'écran apparaissent un visage souriant (RH 45...65%), neutre (RH < 45%) ou un visage triste (RH > 65%) symbolisant le niveau de confort. RH < 45% RH 45...65% RH > 65% sec confortable humide TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 173534 KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

• Appuyez de nouveau sur la touche ALARM / SET en mode normal pour regarder les limites inférieures d'alarme réglées (canal 1-3 et capteur interne).

• Appuyez de nouveau sur la touche ALARM / SET afin de retourner à l’affichage normal.

• Au cas où une alarme à valeur appropriée clignote, un signal sonore se fait enten- dre. Appuyez sur une touche de votre choix pour déclencher l'alarme.

7.3 Effacer l’alarme

• Appuyez sur la touche CHANNEL / + jusqu'à ce que la flèche apparaisse sur le canal souhaité.

• Maintenez la touche ALARM / SET appuyée pendant trois secondes.

• HI AL et la limite supérieure de température apparaissent sur l'écran.

• Appuyez sur la touche ALARM / SET pour arrêter la fonction d'alarme.

• Le symbole d'alarme disparaît de l'écran.

• Validez au moyen de la touche ALARM / SET.

• Répétez les étapes ci-dessus jusqu'à ce que vous ayez défini et activé les alarmes souhaitées.

8. Position ou accrochage au mur de la station de base et de l’émetteur

• À l'aide du pied au dos de votre appareil, la station de base peut être mis en place sur un meuble ou encore être accroché au mur à l'aide de l'œillet de suspension. Évitez une mise en place à proximité d'autre appareils électriques (téléviseur, ordi- nateur, téléphone sans fil) ou d'objets métalliques.

• Avec l'œillet à l'arrière, l'émetteur peut être monté sur le mur. À l’extérieure, choi- sissez un emplacement à l'ombre et protégé de la pluie pour votre émetteur. (Evi- tez l'ensoleillement direct, il peut fausser la mesure et une humidité continue endommage les composants électroniques inutilement).

• Vérifiez que les valeurs de mesure entre l'émetteur et la station de base (portée avec champ libre jusqu'à 100 mètres) sont bien transmises de l'endroit choisi. En cas de murs massifs, en particulier comportant des parties métalliques, la portée d'émission peut se trouver réduite considérablement.

• Si nécessaire, cherchez de nouveaux emplacements pour l'émetteur et/ou pour la station de base.

• Maintenez la touche ALARM / SET appuyée après avoir réglé la valeur et pendant que celle-ci clignote encore pour activer la fonction d'alarme.

• Le symbole d'alarme apparaît sur l'affichage.

• Validez au moyen de la touche ALARM / SET.

• LO AL et -20 °C (par défaut IN : 10 °C) ou la limite de température inférieure reglée en dernier apparaissent sur l'écran.

• Réglez la limite inférieure de température désirée avec la touche CHANNEL / + ou MIN/MAX / –.

• Maintenez la touche ALARM / SET appuyée et pendant que celle-ci clignote encore pour activer la fonction d'alarme.

• Le symbole d'alarme apparaît sur l'affichage.

• Validez au moyen de la touche ALARM / SET.

7.1.2 Alarme d’humidité

• HI AL et 90 % (par défault IN : 80 %) ou la limite supérieure de humidité reglée en dernier apparaissent sur l'écran.

• Réglez la limite supérieure d’ humidité désirée avec la touche CHANNEL / + ou MIN/MAX / –.

• Maintenez la touche ALARM / SET appuyée après avoir réglé la valeur et pendant que celle-ci clignote encore pour activer la fonction d'alarme.

• Le symbole d'alarme apparaît sur l'affichage.

• Validez au moyen de la touche ALARM / SET.

• LO AL et 30 % (par défault IN : 40 %) ou la limite de humidité inférieure reglée en dernier apparaissent sur l'écran.

• Réglez la limite inférieure d’humidité désirée avec la touche CHANNEL / + ou MIN/MAX / –.

• Maintenez la touche ALARM / SET appuyée après avoir réglé la valeur et pendant que celle-ci clignote encore pour activer la fonction d'alarme.

• Le symbole d'alarme apparaît sur l'affichage.

• Réglez l'alarme pour les émetteurs supplémentaires et pour le capteur interne de la même manière.

• Répétez les étapes ci-dessus jusqu'à ce que vous ayez défini et activé les alarmes souhaitées.

7.2 Affichage à l'écran des valeurs d'alarme réglées

• Appuyez une fois sur la touche ALARM / SET en mode normal pour regarder les limites supérieures d'alarme réglées (canal 1-3 et capteur interne). TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 183736 KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

11. Fonction de calibrage

• Le thermo-hygromètre radio-piloté permet à l'utilisateur d'étalonner l'écran de la température et de l'humidité à la station de base avec une meilleure source de référence externe. L'utilisateur peut apporter des ajustements à la température et à l’humidité dans la plage de mesure.

11.1 Calibrage de l'écran de l'humidité

• Appuyez sur la touche CHANNEL / + jusqu'à ce que la flèche apparaisse sur le canal souhaité.

• En appuyant simultanément sur la touche ALARM / SET et la touche MIN/MAX / – pendant 5 secondes.

• L'écran de l'humidité clignote.

• Appuyez sur la touche CHANNEL / + o MIN/MAX / – pour la correction de l'écran d'humidité.

• Appuyez brièvement sur la touche ALARM / SET pour restaurer la valeur mesure normale ou confirmer la valeur saisie en maintenant la touche ALARM / SET appuyée pendant 3 secondes.

11.2 Calibrage de l'écran de la température

• Appuyez sur la touche CHANNEL / + jusqu'à ce que la flèche apparaisse sur le canal souhaité.

• En appuyant simultanément sur la touche ALARM / SET et la touche CHANNEL / + pendant 5 secondes.

• L´affichage de la température clignote.

• Appuyez sur la touche CHANNEL / + o MIN/MAX / – pour la correction de l'écran de la température.

• Appuyez brièvement sur la touche ALARM / SET pour restaurer la valeur mesurée normale ou confirmer la valeur saisie en maintenant la touche ALARM / SET appuyée pendant 3 secondes.

12. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de construction de haute qualité qui peuvent être recyclés et réutilisés. Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères !

9. Entretien et maintenance

• Pour le nettoyage de l'appareil, utilisez un chiffon doux et humide. N’utilisez pas de solvants ou d´agents abrasifs !

• Enlevez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée.

• Conservez votre appareil dans un endroit sec.

9.1 Remplacement des piles

• Si le symbole de la pile apparaît sur l'écran d'un canal, changez les piles dans leurs émetteurs respectifs.

• Si le symbole de la pile apparaît sur l'écran des valeurs intérieures, changez les piles de la station de base.

• Attention : Il faut rétablir le contact entre l'émetteur et le récepteur après le rem- placement des piles - Il faut donc toujours remplacer les piles dans les deux appa- reils ou bien lancer la recherche manuellement.

Problème Solution Aucun affichage de ➜ Contrôlez la bonne polarité des piles la station / émetteur ➜ Changez les piles Pas de réception ➜ Aucun émetteur installé de l'émetteur ➜ Vérifiez les piles de l'émetteur Affichage « --- » (n'utilisez pas d'accus) ➜ Remettez l'émetteur et la station de base en service conformément aux instructions ➜ Recherche de l'émetteur manuellement conformé- ment aux instructions ➜ Sélectionnez une autre position pour l'émetteur et la station de base ➜ Modifiez l'écran entre l'émetteur et la station de base ➜ Éliminez les éventuelles sources de parasitage. Indication incorrecte ➜ Changez les piles ➜ Utilisez la fonction de calibrage TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 193938 KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

KLIMA-MONITOR – Thermomètre-hygromètre radio-piloté

Alimentation Station de base 4 x 1,5 V AAA (non incluses) Émetteur 2 x 1,5 V AAA (non incluses) Utilisez de piles alcalines Station de base : Mesure de boîtier 116 x 24 (64) x 116 mm Poids 143 g (appareil seulement) Émetteur : Mesure de boîtier 45 x 20 x 110 mm Poids 52 g (appareil seulement) La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site. Déclaration UE de conformité Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3054.10 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est dis- ponible à l'adresse Internet suivante : www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail : [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne 03/21 En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposez dans une déchet- terie proche de votre domicile conformément à la réglementation natio- nale et locale. Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE). L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisateur s’engage, pour le respect de l’environnement, à déposer l’appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

13. Caractéristiques techniques

Plage de mesure Température ambiante 0 °C… +60°C (+32 °F …+140 °F) Température extérieure -40 °C… +60 °C (-40 °F …+140 °F) Humidité ambiante 20 … 99% Humidité extérieure 10 … 99% Précision température ±1°C Résolution température 0,1°C Précision humidité ±5 % @ 20 … 90% Résolution humidité 1 % Affichage LL.L / HH.H Hors de portée de la gamme de mesure Rayon d’action env. 100 mètres (champ libre) Fréquence de réception 433 MHz Puissance de radiofréquence maximale transmise < 10mW Le temps de transmission Émetteur envoie toutes les 60 secondes TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 204140 KLIMA-MONITOR – Termo-igrometro radiocontrollato
