MANUALE UTENTE 30.3054.10 TFA

Attenzione! Pericolo di lesioni:

• Tenete le batterie e i dispositivi lontano dalla portata dei bambini.

• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata inge- rita o inserita nel corpo in altra maniera, consultare immediatamente un medico.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smon- tarle e non cercare di ricaricarle. Pericolo di esplosione!

• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scari- chino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.

• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione. Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

• Proteggere dall’umidità.

• Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. All'aria aperta, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore.

Stazione di base (ricevitore) A: Display (Fig. 1): Indicazione 1, 2, e 3 para trasmettitore 1-3 A 1: Numero del canale con il simbolo della ricezione e l’icona della batteria A 2: Temperatura A 3: Visualizzazione tendenza della temperatura A 4: Hi / Low allarme per temperatura A 5: Simbolo del comfort A 6: Umidità A 7: Hi / Low allarme per umidità A 8: Marcatura per il canale selezionato A 9: Simbolo MAX/MIN Vi ringraziamo per aver scelto l'apparecchio della TFA.

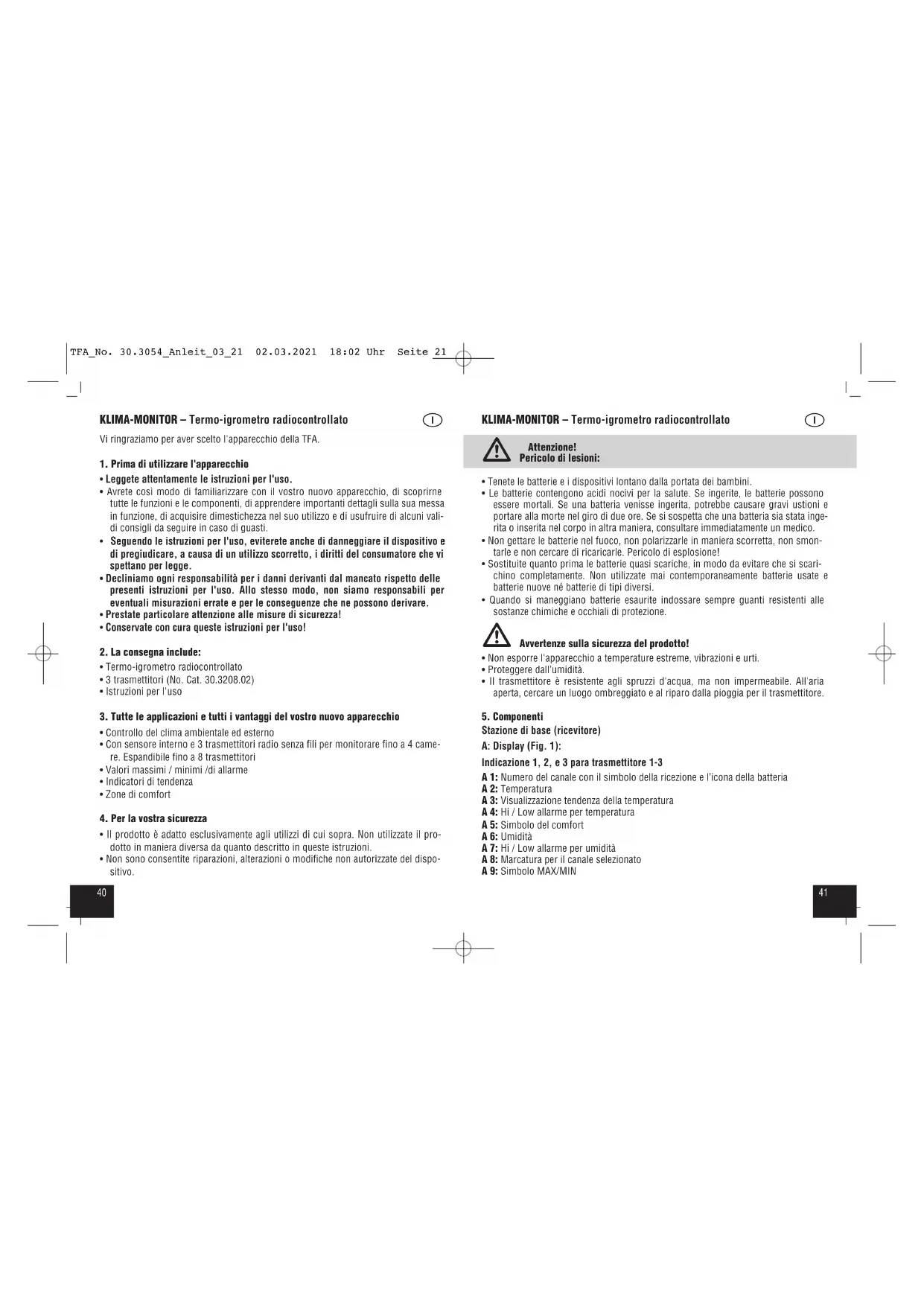

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.

• Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni vali- di consigli da seguire in caso di guasti.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso!

• Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Controllo del clima ambientale ed esterno

• Con sensore interno e 3 trasmettitori radio senza fili per monitorare fino a 4 came- re. Espandibile fino a 8 trasmettitori

• Valori massimi / minimi /di allarme

• Indicatori di tendenza

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il pro- dotto in maniera diversa da quanto descritto in queste istruzioni.

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispo- sitivo. TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 214342 KLIMA-MONITOR – Termo-igrometro radiocontrollato

4. Inserire due batterie nuove tipo AAA da 1,5 V, rispettando le corrette polarità. Sul

display vengono visualizzate la temperatura e l'umidità misurata e il numero di canale 1.

5. Richiudere il vano batteria.

• Per collegare più trasmettitori, ripetere i punti da 1 a 5. Le posizioni corrette dei commutatori per i trasmettitori 1-8 possono essere trovate nella tabella. 3 tras- mettitori sono inclusi, la stazione è espandibile fino a un totale di 8 trasmettitori (opzionale).

6.2 Installazione della stazione di base

• Aprire il vano batteria della stazione basica e inserire quattro batterie nuove tipo 1,5 V AAA, rispettando le corrette polarità.

• Tutti i segmenti appaiono contemporaneamente brevemente.

• Richiudere il vano batteria.

• Le misure dei trasmettitori installati vengono trasmessi alla stazione di base. Appare il simbolo della ricezione del segnale.

• In caso di riuscito ricevimento, vengono visualizzati la temperatura e l'umidità del rispettivo trasmettitore, il simbolo della tendenza della temperatura e il simbolo di comfort.

• Il simbolo della ricezione scompare. Indicazione IN per sensore interno e trasmettitore 4-8 A 10: Indicazione per sensore interno e trasmettitore 4-8 B: Tasti (Fig. 1): B 1: Tasto MIN/MAX / – B 2: Tasto ALARM / SET B 3: Tasto CHANNEL / + C: Struttura esterna (Fig. 2): C 1: Supporto (pieghevole) C 2: Vano batteria D: Trasmettitore (Fig. 3): Struttura esterna parte anteriore: D 1: LED di trasmissione segnale Display: D 2: Numero canale D 3: Temperatura e umidità Struttura esterna parte posteriore: D 4: Sistema di montaggio a parete D 5: Vano batteria All’interno del vano batteria: D 6: Commutatore 1, 2, 3 e 4

6. Messa in funzione

• Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dall'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

6.1 Installazione di trasmettitori

1. Aprire la vite del vano batterie del primo trasmettitore.

2. Spingete il primo, secondo e terzo commutatore del primo trasmettitore verso

3. Con il quarto commutatore selezionare °C (in alto) o °F (in basso) come unità

della temperatura. Commutatore (D 6) Funzione

6.7 Valori massimi e minimi

• Sul display vengono visualizzati i valori di misurazione massimi dopo l'ultima disposizione.

• Tenere premuto il tasto MIN/MAX / – per cancellare i valori di misurazione massi- mi del canale attualmente selezionato.

• Premere nuovamente il tasto MIN/MAX / –.

• Sul display appare MIN.

• Sul display vengono visualizzati i valori di misurazione minimi dopo l'ultima dispo- sizione.

• Tenere premuto il tasto MIN/MAX / – per cancellare i valori di misurazione minimi del canale attualmente selezionato.

• Per tornare alla visualizzazione dei valori attuali, premere ancora una volta il tasto MIN/MAX / –.

7. Modalità regolazione

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per un periodo prolungato.

• Tenere premuto il tasto MIN/MAX / – o CHANNEL / + in ogni modalità impostazione per procedere velocemente.

7.1 Impostazione dell'allarme per temperatura e umidità

7.1.1 Allarme temperatura

• Premere il tasto CHANNEL / + finché appare la freccia sul canale desiderato (canale 1-3 e sensore interno).

• Tenere premuto per 3 secondi il tasto ALARM / SET.

• HI AL e 60°C (predefinito IN: 35 °C) o il limite massimo di temperatura impostato viene visualizzato sul display.

• Impostare con il tasto CHANNEL / + o MIN/MAX / – il limite massimo di temperatu- ra desiderata.

• Nella sezione della display 4 vengono visualizzati automaticamente i valori interni misurati.

• Se non si ricevono i valori da un canale o nessun trasmettitore è installato, sul display appare - "-.-". Controllare le batterie e riprovare di nuovo. Eliminare even- tuali fonti di interferenza.

• È possibile avviare l'inizializzazione manualmente.

• Premere il tasto CHANNEL / + finché non appare la freccia sul canale desiderato. Se si vogliono cercare tutti i trasmettitori installati, selezionare il sensore interno (IN).

• Tenere premuto per tre secondi il tasto CHANNEL / +.

• Appare il simbolo della ricezione del segnale.

• La stazione di base inizia a ricevere i valori di misurazione.

6.3 Trasmettitori addizionali

• Se si dispone di più di tre trasmettitori, i valori di misurazione per i trasmettitori 4- 8 appaiono sulla sezione del display 4

• Selezionate con il tasto CHANNEL / + la sezione del display 4. La freccia appare nella sezione del display corrispondente.

• Girare con il tasto CHANNEL / + per scegliere fra i trasmettitori installati.

• Premendo di nuovo il tasto dopo l'ultimo trasmettitore inserito, sul display appare il simbolo del cerchio. Nella sezione del display 4, sul display appaiono a turno i valori del sensore interno e del quarto fino all'ottavo trasmettitore. Premere nuo- vamente il tasto per spegnere la funzione.

• Ora sul display vengono visualizzati i valori interni misurati.

6.4 Visualizzazione della temperatura

• Tenendo premuto il tasto MIN/MAX / – nella modalità normale, è possibile sceglie- re fra la visualizzazione della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

6.5 Indicatore della tendenza della temperatura

• La freccia della tendenza mostra se la temperatura è in aumento, in discesa o sta- zionaria.

6.6 Livello di comfort

• Premendo nuovamente il tasto ALARM / SET nella modalità normale, è possibile visualizzare i limiti inferiore di allarme impostati (canale 1-3 e sensore interno).

• Premere ancora una volta il tasto ALARM / SET nella modalità normale per tornare alla visualizzazione normale.

7.3 In caso di allarme

• In caso di allarme il simbolo corrispondente lampeggia e un segnale acustico suona. Spegnere il segnale acustico con un tasto qualsiasi.

7.3 Per cancellare l'allarme

• Premere il tasto CHANNEL / + finché appare la freccia sul canale desiderato.

• Tenere premuto per 3 secondi il tasto ALARM / SET.

• HI AL e il limite superiore di temperatura impostato vengono visualizzati sul display.

• Tenere premuto il tasto ALARM / SET per spegnere la funzione di allarme.

• Sul display scompare il simbolo dell'allarme.

• Confermare con il tasto ALARM / SET.

• Ripetere i passaggi precedenti fino a quando avete disattivato gli allarmi desiderati.

8. Posizionamento e fissaggio della stazione di base e del trasmettitore

• Con il supporto pieghevole situato nella parte posteriore, è possibile disporre la stazione basica in posizione verticale oppure fissarla a parete con il foro di sospensione. Evitare l’installazione in prossimità di altri apparecchi elettrici (tele- visori, computer, cellulari) e oggetti metallici pesanti.

• Con il foro di sospensione sul retro del trasmettitore, questo può essere fissato alla parete. All'aria aperta, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche).

• Verificare se il trasferimento dei valori di misura alla stazione di base da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d’azione in campo libero circa 100 metri, in caso di pareti spesse, in particolare con parti metalliche, il raggio d’azione del trasmettitore potrà ridursi notevolmente).

• Se necessario, cercate nuove posizioni per il trasmettitore e/o la stazione di base.

9. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

• Tenere premuto il tasto ALARM / SET dopo aver impostato il valore e mentre que- sto continua a lampeggiare, per attivare la funzione di allarme.

• Sul display viene visualizzato il simbolo dell'allarme.

• Confermare con il tasto ALARM / SET.

• LO AL e -20°C (predefinito IN. 10°C) o il limite minimo di temperatura impostato viene visualizzato sul display.

• Impostare con il tasto CHANNEL / + o MIN/MAX / – il limite massimo di temperatu- ra desiderata.

• Tenere premuto il tasto ALARM / SET dopo aver impostato il valore e mentre que- sto continua a lampeggiare, per attivare la funzione di allarme.

• Sul display viene visualizzato il simbolo dell'allarme.

• Confermare con il tasto ALARM / SET.

7.1.2 Allarme umidità

• HI AL e 90 % (predefinito IN: 80%) o il limite massimo di umidità impostato viene visualizzato sul display.

• Impostare con il tasto CHANNEL / + o MIN/MAX / – il limite massimo di umidità desiderata.

• Tenere premuto il tasto ALARM / SET dopo aver impostato il valore e mentre que- sto continua a lampeggiare, per attivare la funzione di allarme.

• Sul display viene visualizzato il simbolo dell'allarme.

• Confermare con il tasto ALARM / SET.

• LO AL e 30% (predefinito IN: 40%) o il limite minimo di temperatura esterna impostato viene visualizzati sul display.

• Impostare con il tasto CHANNEL / + o MIN/MAX / – il limite minimo di umidità desiderata.

• Tenere premuto il tasto ALARM / SET dopo aver impostato il valore e mentre que- sto continua a lampeggiare, per attivare la funzione di allarme.

• Sul display viene visualizzato il simbolo dell'allarme.

• Ora impostare l'allarme per i trasmettitori aggiuntivi e per il sensore interno allo stesso modo.

• Ripetere i passaggi precedenti fino a quando avete impostato e attivato gli allarmi desiderati.

7.2 Visualizzare i valori di allarme impostati

• Premendo una volta il tasto ALARM / SET nella modalità normale, è possibile visualizzare i limiti superiori di allarme impostati (canale 1-3 e sensore interno). TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 244948 KLIMA-MONITOR – Termo-igrometro radiocontrollato

11. Funzione della calibrazione

• Il termo-igrometro radiocontrollato consente all'utente di calibrare la visualizzazio- ne di temperatura e umidità tramite una migliore fonte esterna di riferimento. L'utente può apportare modifiche alla temperatura e umidità all'interno del campo di misura.

11.1 Calibrazione dell'indicazione dell'umidità:

• Premere il tasto CHANNEL / + finché appare la freccia sul canale desiderato.

• Tenere premuto contemporaneamente per 5 secondi il tasto ALARM / SET e il tasto MIN/MAX / –.

• L'indicazione dell'umidità lampeggia.

• Tenere premuto il tasto CHANNEL / + o MIN/MAX / – per la correzione dell'indica- zione dell'umidità.

• Premere brevemente il tasto ALARM / SET, per ripristinare il normale valore della misurazione o confermare il valore immesso, tenendo premuto per 3 secondi il tasto ALARM / SET.

11.2 Calibrazione dell'indicazione della temperatura

• Premere il tasto CHANNEL / + finché appare la freccia sul canale desiderato.

• Tenere premuto contemporaneamente per 5 secondi il tasto ALARM / SET e il tasto MIN/MAX / –.

• La visualizzazione della temperatura lampeggia.

• Tenere premuto il tasto CHANNEL / + o MIN/MAX / – per la correzione dell'indica- zione della temperatura.

• Premere brevemente il tasto ALARM / SET per ripristinare il normale valore della misurazione o confermare il valore immesso, tenendo premuto per 3 secondi il tasto ALARM / SET.

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.

• Rimuovere le batterie, se non si utilizza l'apparecchio per un periodo prolungato.

• Collocare il dispositivo in un luogo asciutto.

9.1 Sostituzione delle batterie

• Quando il simbolo della batteria appare nella linea del display di un canale, cam- biare le batterie nel trasmettitore corrispondente.

• Quando il simbolo della batteria appare sul display di valori interni, cambiare le batterie della stazione di base.

• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e il ricevitore, pertanto cambiate sempre le batterie contemporanea- mente ad entrambi i dispositivi oppure avviate manualmente la ricerca del tra- smettitore.

Problema Risoluzione del problema Nessuna indicazione ➜ Inserire le batterie rispettando le corrette polarità sul display della stazione ➜ Sostituire le batterie di base/trasmettitore Nessuna ricezione ➜ Nessun trasmettitore installato del trasmettitore ➜ Controllare le batterie del trasmettitore Indicazione “---” (non utilizzare batterie ricaricabili!) ➜ Riavviate il trasmettitore e la stazione di base secondo le istruzioni ➜ Avviate la sintonizzazione manuale seguendo le istruzioni ➜ Cercate nuove posizioni per il trasmettitore e/o il stazione di base ➜ Diminuite la distanza tra il trasmettitore e il stazione di base ➜ Eliminare fonti di interferenza Indicazione non corretta ➜ Sostituire le batterie ➜ Usare la funzione della calibrazione TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 255150 KLIMA-MONITOR – Termo-igrometro radiocontrollato

Stazione di base: Dimensioni esterne 116 x 24 (64) x 116 mm Peso 143 g (solo apparecchio) Trasmettitore: Dimensioni esterne 45 x 20 x 110 mm Peso 52 g (solo apparecchio) È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autoriz- zazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di arti- colo sul nostro sito. Dichiarazione di conformità UE Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3054.10 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germania 03/21 Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

Campo di misura Temperatura interna 0 °C… +60°C (+32 °F …+140 °F) Temperatura esterna -40 °C… +60 °C (-40 °F …+140 °F) Umidità interna 20 … 99% Umidità esterna 10 … 99% Precisione temperatura ±1°C Risoluzione temperatura 0,1°C Precisione umidità ±5 % @ 20 … 90% Risoluzione umidità 1 % Indicazione LL.L/HH.H Temperatura fuori dal campo di misura Raggio d'azione ca. 100 metri al massimo Frequenza di ricezione: 433 MHz Massima potenza a radiofrequenza trasmessa < 10mW Tempo di trasmissione Trasmettitore all'avvio ogni 60 secondi Alimentazione Stazione di base 4 x 1,5 V AAA (batterie non incluse) Trasmettitore 2 x 1,5 V AAA (batterie non incluse) Utilizzare batterie alcaline TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 265352 KLIMA-MONITOR – Draadloze thermo-hygrometer
