BEDIENUNGSANLEITUNG 30.3054.10 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädi- gungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

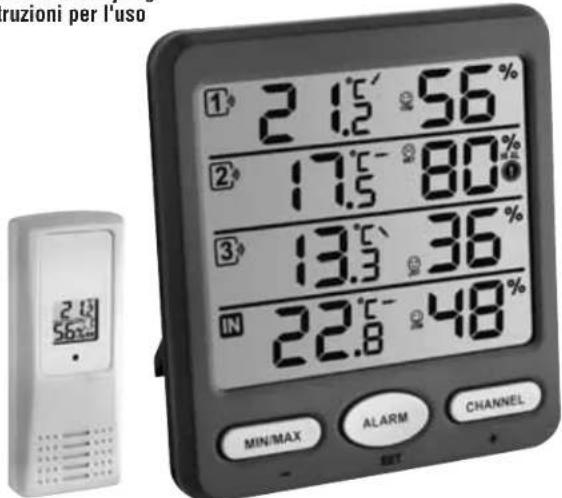

• Funk-Thermo-Hygrometer

• 3 Sender (Kat.-Nr. 30.3208.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Zur Kontrolle von Raum- und Außenklima

• Mit Innensensor und 3 kabellosen Funksendern zur Überwachung von bis zu 4 Räumen, erweiterbar auf insgesamt 8 Sender

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeig- net. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Fig. 3 D 1 D 3 D 5 D 6 D 2 D 4 TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 376 KLIMA-MONITOR – Funk-Thermo-Hygrometer

A 7: Hi-/Low-Alarm für Luftfeuchtigkeit A 8: Markierung für ausgewählten Kanal A 9: Max.-Min.-Symbole Display IN für Innensensor und Sender 4-8 A 10: Anzeige für Innensensor und Sender 4-8 B: Tasten (Fig. 1): B 1: MIN/MAX / – Taste B 2: ALARM / SET Taste B 3: CHANNEL / + Taste C: Gehäuse (Fig. 2): C 1: Ständer (ausklappbar) C 2: Batteriefach D: Sender (Fig. 3): Gehäuse vorne: D 1: Sendesignallampe Display-Anzeige: D 2: Kanalnummer D 3: Temperatur und Luftfeuchtigkeit Gehäuse hinten: D 4: Wandaufhängung D 5: Batteriefach im Batteriefach: D 6: Schiebeschalter 1, 2, 3 und 4

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen). Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie ver- muten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufla- den. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien mög- lichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhand- schuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütte- rungen aus.

• Vor Feuchtigkeit schützen.

• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie im Frei- en einen niederschlagsgeschützten Platz für den Sender aus.

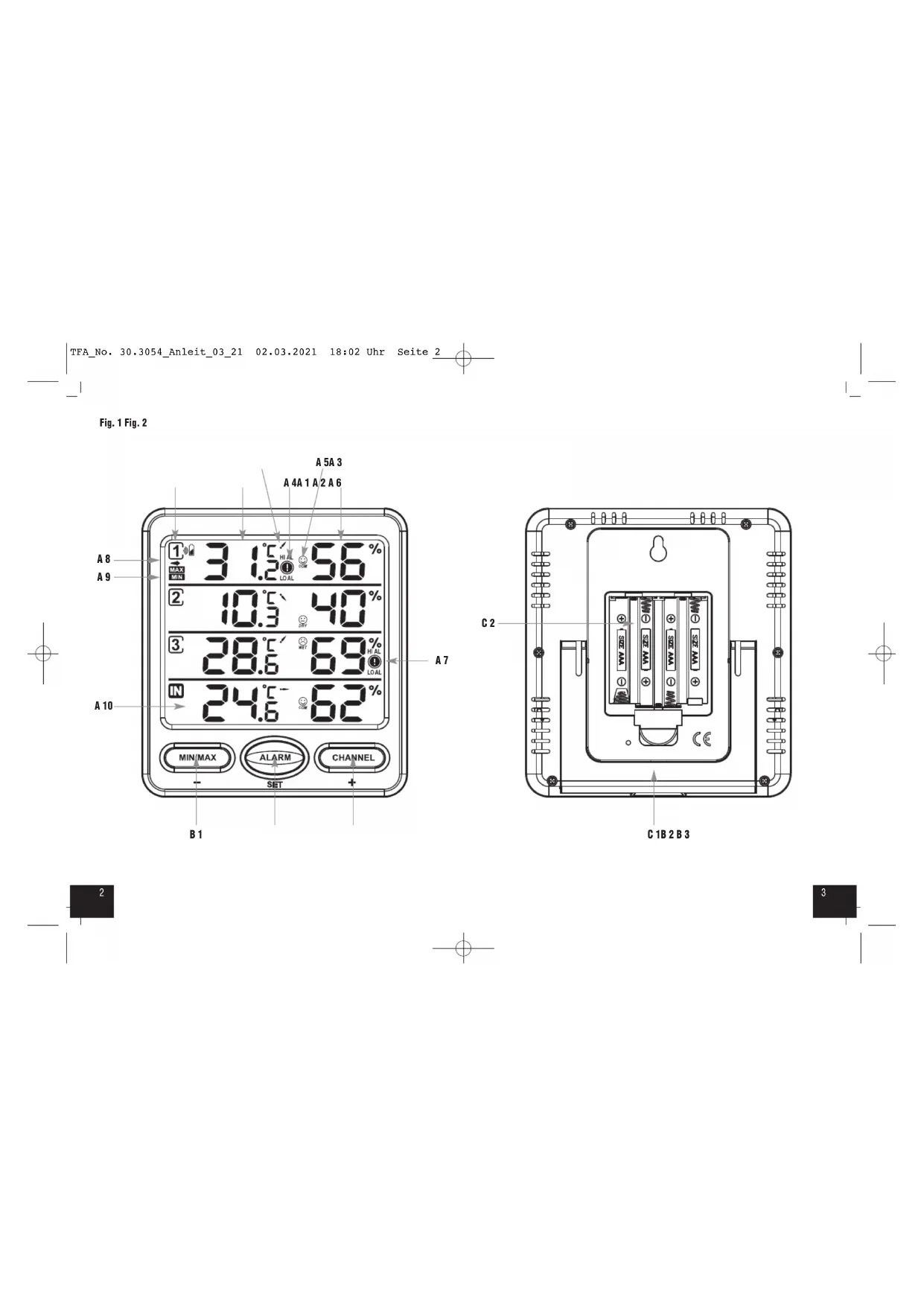

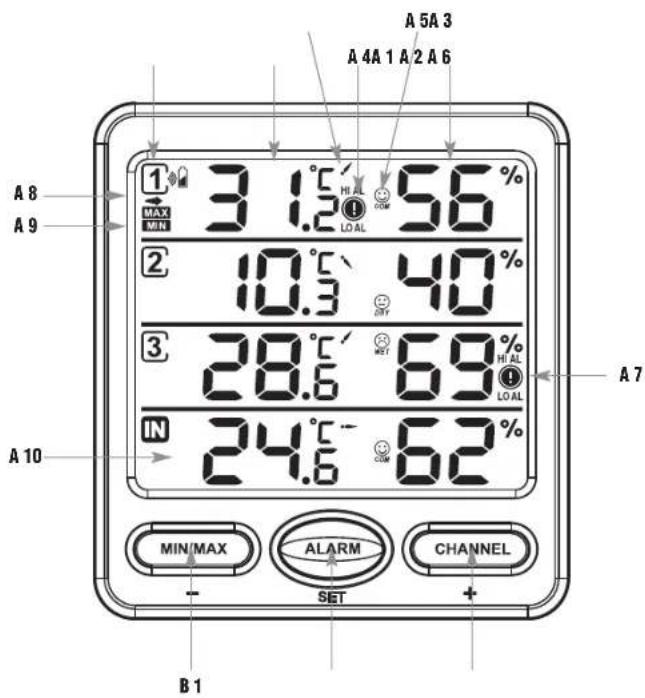

Basisstation (Empfänger) A: Display (Fig. 1): Display 1, 2 und 3 für Sender 1-3 A 1: Kanalnummer mit Empfangszeichen und Batteriesymbol A 2: Temperatur A 3: Temperatur-Tendenzanzeige A 4: Hi-/Low-Alarm für Temperatur A 5: Komfort-Symbol A 6: Luftfeuchtigkeit TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 498 KLIMA-MONITOR – Funk-Thermo-Hygrometer

• Bei erfolgreichem Empfang werden die Temperatur und Luftfeuchtigkeit des jewei- ligen Senders, das Temperaturtendenz-Symbol und das Komfort-Symbol ange- zeigt.

• Das Funk-Empfangssymbol verschwindet.

• Im Display-Abschnitt 4 erscheinen automatisch die gemessenen Innenwerte.

• Werden die Werte von einem Kanal nicht empfangen oder ist kein Sender instal- liert, erscheint “- -.-” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten.

• Drücken Sie die CHANNEL / + Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird. Wollen Sie alle installierten Sender suchen, wählen Sie den Innensensor (IN) aus.

• Halten Sie die CHANNEL / + Taste für drei Sekunden gedrückt.

• Das Funk- Empfangssymbol erscheint.

• Die Basisstation versucht nun, die Messwerte zu empfangen.

6.3 Zusätzliche Sender

• Falls Sie mehr als drei Sender angeschlossen haben, erscheinen die Messwerte für Sender 4 bis 8 im Display-Abschnitt 4.

• Wählen Sie mit der CHANNEL / + Taste den Display-Abschnitt 4 aus. Der Pfeil erscheint im entsprechenden Display-Abschnitt.

• Schalten Sie mit der CHANNEL / + Taste zwischen den installierten Sendern um.

• Drücken Sie die Taste nach dem letzten eingestellten Sender noch einmal, erscheint das Kreissymbol auf dem Display. Im Display-Abschnitt 4 werden nun im Wechsel die Werte des Innensensors und des vierten bis achten Senders ange- zeigt. Drücken Sie die Taste noch einmal, um die Funktion auszuschalten.

• Auf dem Display erscheinen nun wieder die gemessenen Innenwerte.

6.4 Temperaturanzeige

• Drücken und halten Sie die MIN/MAX / – Taste im Normalmodus, um zwischen °F (Fahrenheit) oder °C (Celsius) als Temperaturanzeige auszuwählen.

6.5 Temperatur-Tendenzanzeige

• Die Tendenzpfeile zeigen Ihnen an, ob die Temperaturwerte aktuell steigen, fallen oder gleich bleiben.

6.1 Installation der Sender

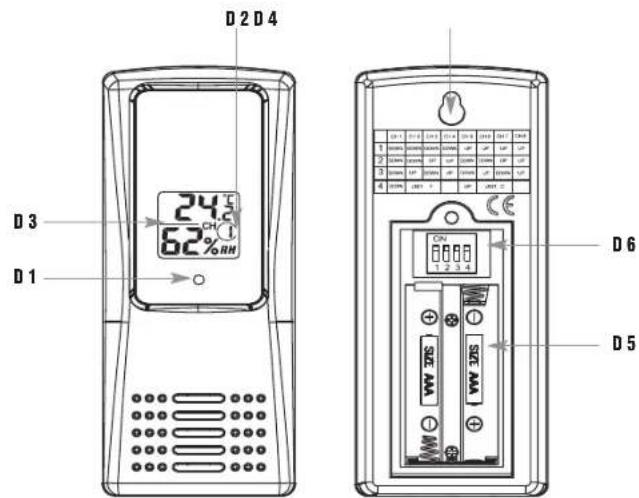

1. Öffnen Sie das verschraubte Batteriefach des ersten Senders.

2. Stellen Sie für den ersten Sender den ersten, zweiten und dritten Schiebeschalter

3. Mit dem vierten Schiebeschalter wählen Sie °C (oben) oder °F (unten) als Tempe-

4. Legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein. Auf dem Display erscheint

die gemessene Temperatur und Luftfeuchtigkeit und die Kanalnummer 1.

5. Schließen Sie das Batteriefach wieder.

• Wollen Sie mehrere Sender anschließen, wiederholen Sie die Schritte 1 bis 5. Die richtige Schalterstellung für die Sender 1 bis 8 finden Sie in der Tabelle. 3 Sender sind inklusive, die Station ist erweiterbar auf insgesamt 8 Sender

6.2 Installation der Basisstation

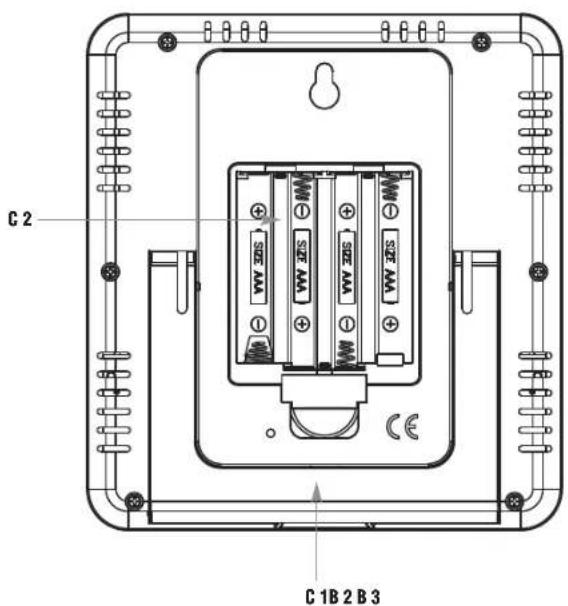

• Öffnen Sie das Batteriefach der Basisstation und legen Sie vier neue Batterien 1,5 V AAA polrichtig ein.

• Alle Segmente werden kurz angezeigt.

• Schließen Sie das Batteriefach wieder.

• Die Messwerte der installierten Sender werden an die Basisstation übertragen. Das Funk-Empfangssymbol erscheint. Schiebeschalter (D 6) Funktion

unten unten unten — Kanal 1 unten unten oben — Kanal 2 unten oben unten — Kanal 3 unten oben oben — Kanal 4 oben unten unten — Kanal 5 oben unten oben — Kanal 6 oben oben unten — Kanal 7 oben oben oben — Kanal 8 — — — unten °F ———oben°C TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 51110 KLIMA-MONITOR – Funk-Thermo-Hygrometer

• Stellen Sie mit der CHANNEL / + Taste oder der MIN/MAX / – Taste die gewünschte obere Temperaturgrenze ein.

• Drücken und halten Sie die ALARM / SET Taste, nachdem Sie den Wert eingestellt haben und dieser noch blinkt, um die Alarm-Funktion zu aktivieren.•Das Alarm- symbol erscheint.

• Bestätigen Sie mit der ALARM / SET Taste.

• LO AL und -20°C (Voreinstellung IN: 10°C) oder die zuletzt eingestellte Tempera- tur-Untergrenze wird auf dem Display angezeigt.

• Stellen Sie mit der CHANNEL / + Taste oder der MIN/MAX / – Taste die gewünschte untere Temperaturgrenze ein.

• Drücken und halten Sie die ALARM / SET Taste, nachdem Sie den Wert eingestellt haben und dieser noch blinkt, um die Alarm-Funktion zu aktivieren.

• Das Alarmsymbol erscheint.

• Bestätigen Sie mit der ALARM / SET Taste.

7.1.2 Luftfeuchtigkeitsalarm

• HI AL und 90 % (Voreinstellung IN: 80 %) oder die zuletzt eingestellte Luftfeuch- tigkeit-Obergrenze wird auf dem Display angezeigt.

• Stellen Sie mit der CHANNEL / + Taste oder der MIN/MAX / – Taste die gewünschte obere Luftfeuchtigkeitsgrenze ein.

• Drücken und halten Sie die ALARM / SET Taste, nachdem Sie den Wert eingestellt haben und dieser noch blinkt, um die Alarm-Funktion zu aktivieren.

• Das Alarmsymbol erscheint.

• Bestätigen Sie mit der ALARM / SET Taste.

• LO AL und 30% (Voreinstellung IN: 40 %) oder die zuletzt eingestellte Luftfeuch- tigkeit-Untergrenze wird auf dem Display angezeigt.

• Stellen Sie mit der CHANNEL / + Taste oder der MIN/MAX / – Taste die gewünschte untere Luftfeuchtigkeitsgrenze ein.

• Drücken und halten Sie die ALARM / SET Taste, nachdem Sie den Wert eingestellt haben und dieser noch blinkt, um die Alarm-Funktion zu aktivieren.

• Das Alarmsymbol erscheint.

• Stellen Sie nun den Alarm für die zusätzlichen Sender und für den Innensensor auf die gleiche Weise ein.

• Wiederholen Sie die oben genannten Schritte solange, bis Sie alle gewünschten Alarme eingestellt und aktiviert haben.

• Auf dem Display erscheint ein freundliches (RH 45…65%), neutrales (RH< 45%) oder betrübtes Gesichtes (RH > 65%) zur Anzeige der Komfortstufe des Klimas.

6.7 Höchst- und Tiefstwerte

• Drücken Sie die MIN/MAX / – Taste.

• MAX erscheint auf dem Display.

• Es erscheinen die höchsten Messwerte seit der letzten Rückstellung.

• Drücken und halten Sie die MIN/MAX / – Taste, um die maximalen Werte des aktu- ell ausgewählten Kanals zu löschen.

• Drücken Sie die MIN/MAX / – Taste noch einmal.

• MIN erscheint im Display.

• Die niedrigsten Messwerte seit der letzten Rückstellung werden angezeigt.

• Drücken und halten Sie die MIN/MAX / – Taste, um die minimalen Werte des aktu- ell ausgewählten Kanals zu löschen.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, betätigen Sie noch- mals die MIN/MAX / – Taste.

• Das Gerät verlässt automatisch den Einstellmodus, wenn längere Zeit keine Taste gedrückt wird.

• Halten Sie die MIN/MAX / – oder CHANNEL / + Taste im Einstellungsmodus gedrückt, gelangen Sie in den Schnelldurchlauf.

7.1 Einstellung des Alarms für Temperatur und Luftfeuchtigkeit

7.1.1 Temperaturalarm

• Drücken Sie die CHANNEL / + Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird (Kanal 1-3 und Innensensor).

• Halten Sie die ALARM / SET Taste für 3 Sekunden gedrückt.

• HI AL und 60°C (Voreinstellung IN: 35°C) oder die zuletzt eingestellte Temperatur- Obergrenze wird auf dem Display angezeigt. RH < 45% RH 45...65% RH > 65% trocken Comfort feucht TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 61312 KLIMA-MONITOR – Funk-Thermo-Hygrometer

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld bis zu 100 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

9. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Batterien im jeweiligen Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederhergestellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

10. Fehlerbeseitigung

Problem Lösung Keine Anzeige auf ➜ Batterien polrichtig einlegen Basisstation / Sender ➜ Batterien wechseln Kein Senderempfang ➜ Kein Sender installiert Anzeige “---” ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Sendersuche gemäß Bedienungsleitung starten

7.2 Display-Anzeige der eingestellten Alarmwerte

• Drücken Sie einmal die ALARM / SET Taste im Normalmodus, um sich die einge- stellten Alarm-Obergrenzen (Kanal 1-3 und Innensensor) anzeigen zu lassen.

• Drücken Sie noch einmal die ALARM / SET Taste im Normalmodus, um sich die eingestellten Alarm-Untergrenzen (Kanal 1-3 und Innensensor) anzeigen zu lassen.

• Drücken Sie ein weiteres Mal die ALARM / SET Taste, um zur Normalansicht zurückzukehren.

• Im Alarmfall blinkt das entsprechende Symbol und ein Alarmton ertönt. Beenden Sie den Alarmton mit einer beliebigen Taste.

7.3 Löschen des Alarms

• Drücken Sie die CHANNEL / + Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Halten Sie die ALARM / SET Taste für 3 Sekunden gedrückt.

• HI AL und die zuletzt eingestellte Temperatur-Obergrenze wird auf dem Display angezeigt.

• Drücken und halten Sie die ALARM / SET Taste, um die Alarm-Funktion auszu- schalten.

• Das Alarmsymbol verschwindet

• Bestätigen Sie mit der ALARM / SET Taste.

• Wiederholen Sie die oben genannten Schritte solange, bis Sie alle Alarme deakti- viert haben.

8. Aufstellen und Befestigen der Basisstation und des Senders

• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufge- stellt oder mit der Aufhängeöse auf der Rückseite an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsge- schützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig). TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 71514 KLIMA-MONITOR – Funk-Thermo-Hygrometer

• Drücken Sie kurz die ALARM / SET Taste, um wieder den normalen Messwert zu erhalten oder bestätigen Sie den eingegebenen Wert, indem Sie die ALARM / SET Taste für 3 Sekunden gedrückt halten.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entspre- chenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nut- zer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben

13. Technische Daten

Messbereich Innentemperatur 0 °C… +60°C (+32 °F …+140 °F) Außentemperatur -40 °C… +60 °C (-40 °F …+140 °F) Luftfeuchtigkeit innen 20 … 99% Luftfeuchtigkeit außen 10 … 99% Genauigkeit Temperatur ±1°C Auflösung Temperatur 0,1°C Genauigkeit Luftfeuchtigkeit ±5 % @ 20 … 90% Auflösung Luftfeuchtigkeit 1 % Anzeige LL.L /HH.H Temperatur außerhalb des Messbereichs ➜ Anderen Aufstellort für Sender und/oder Basis- station wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln ➜ Kalibrierfunktion nutzen

11. Kalibrierfunktion

• Das Funk-Thermo-Hygrometer erlaubt dem Anwender, die Anzeige der Tempera- tur- und Luftfeuchtigkeitsmesswerte auf der Basisstation mithilfe einer externen, besseren Referenzquelle zu kalibrieren. Der Anwender kann dabei Korrekturen der Temperatur- und Luftfeuchtigkeitsanzeigen innerhalb des Messbereichs vorneh- men.

11.1 Kalibrierung der Luftfeuchtigkeitsanzeige

• Drücken Sie die CHANNEL / + Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Drücken Sie gleichzeitig die ALARM / SET und die MIN/MAX / – Taste für 5 Sekun- den.

• Die Luftfeuchtigkeitsanzeige blinkt.

• Drücken Sie die CHANNEL / + oder MIN/MAX / – Taste zur Korrektur der Luftfeuch- tigkeitsanzeige.

• Drücken Sie kurz die ALARM / SET Taste, um wieder den normalen Messwert zu erhalten oder bestätigen Sie den eingegebenen Wert, indem Sie die ALARM / SET Taste für 3 Sekunden gedrückt halten.

11.2 Kalibrierung der Temperaturanzeige

• Drücken Sie die CHANNEL / + Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Drücken Sie gleichzeitig die ALARM / SET und die CHANNEL / + Taste für 5 Sekun- den.

• Die Temperaturanzeige blinkt.

• Drücken Sie die CHANNEL / + oder MIN/MAX / – Taste zur Korrektur der Tempera- turanzeige. TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 81716 KLIMA-MONITOR – Funk-Thermo-Hygrometer

• Unauthorized repairs, modifications or changes to the product are prohibited. Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Übertragungszeit Sender sendet alle 60 Sekunden Spannungsversorgung Basisstation 4 x 1,5 V AAA (Batterien nicht inklusive) Sender 2 x 1,5 V AAA (Batterien nicht inklusive) Verwenden Sie Alkaline Batterien Basisstation: Gehäusemaße 116 x 24 (64) x 116 mm Gewicht 143 g (nur das Gerät) Sender: Gehäusemaße 45 x 20 x 110 mm Gewicht 52 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffent- licht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3054.10 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 03/21 TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 91918 KLIMA-MONITOR – Wireless Thermo-Hygrometer
