30.3054.10 - Equipos de medición TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro-higrómetro radiocontrolado (KLIMA-MONITOR)
Dimensiones estación base	116 x 24 (64) x 116 mm (L x A x H)
Peso estación base	143 g (solo el aparato)
Dimensiones transmisor	45 x 20 x 110 mm
Peso transmisor	52 g (solo el aparato)
Alimentación estación base	4 pilas 1,5 V AAA (no incluidas)
Alimentación transmisor	2 pilas 1,5 V AAA (no incluidas)
Alcance radio	Hasta 100 m en campo libre
Frecuencia de recepción	433 MHz
Rango de temperatura interior	0 °C a +60 °C
Rango de temperatura exterior	-40 °C a +60 °C
Rango de humedad interior	20% a 99%
Rango de humedad exterior	10% a 99%
Precisión temperatura	±1 °C
Precisión humedad	±5 % (20-90%)
Número de transmisores	3 incluidos, ampliable a 8
Funciones principales	Visualización temperatura/humedad, alarmas alta/baja, valores mín/máx, tendencia, zona de confort, calibración
Mantenimiento	Limpiar con un paño suave y húmedo, sin disolventes ni abrasivos
Seguridad	Mantener fuera del alcance de los niños, evitar temperaturas extremas, humedad y golpes
Piezas de repuesto	Transmisores adicionales (ref. 30.3208.02)
Reparabilidad	No desmontar ni reparar uno mismo; contactar al servicio postventa

Preguntas frecuentes - 30.3054.10 TFA

¿Cómo instalar las pilas en el transmisor?

Abra el compartimento de pilas en la parte trasera del transmisor. Inserte dos pilas 1,5 V AAA respetando la polaridad. Cierre el compartimento. La pantalla muestra la temperatura, la humedad y el número de canal.

¿Cómo sincronizar el transmisor con la estación base?

Coloque el transmisor a aproximadamente 1,5 m de la estación base. Inserte las pilas en el transmisor, luego en la estación base. Los valores se muestran automáticamente. De lo contrario, presione CHANNEL / + durante 3 segundos para iniciar una búsqueda manual.

¿Cómo ajustar la alarma de temperatura?

Seleccione el canal deseado con CHANNEL / +. Mantenga presionado ALARM / SET durante 3 segundos. Use CHANNEL / + o MIN/MAX / - para ajustar el límite alto (HI AL), luego confirme con ALARM / SET. Repita para el límite bajo (LO AL).

¿Cómo ajustar la alarma de humedad?

Después de ajustar la alarma de temperatura, la pantalla muestra HI AL para la humedad. Use las teclas +/- para ajustar el límite alto (predeterminado 90%), confirme con ALARM / SET. Luego, ajuste el límite bajo (LO AL, predeterminado 30%) de la misma manera.

¿Cómo mostrar los valores mín/máx?

Presione MIN/MAX / - para mostrar MAX (valores máximos registrados). Presione de nuevo para MIN (mínimos). Mantenga presionada la tecla para borrar los valores del canal seleccionado. Presione una vez más para volver a los valores actuales.

¿Qué hacer si la pantalla muestra '---'?

Esto significa que no se recibe ninguna señal. Verifique las pilas del transmisor, aleje las fuentes de interferencia (dispositivos electrónicos). Realice una búsqueda manual manteniendo presionado CHANNEL / + 3 segundos. Si el problema persiste, acerque el transmisor a la estación.

¿Cómo calibrar la humedad?

Seleccione el canal con CHANNEL / +. Presione simultáneamente ALARM / SET y MIN/MAX / - durante 5 segundos. La pantalla de humedad parpadea. Use +/- para corregir el valor. Presione brevemente ALARM / SET para volver al valor medido, o mantenga presionado 3 segundos para confirmar.

¿Cómo calibrar la temperatura?

Seleccione el canal con CHANNEL / +. Presione simultáneamente ALARM / SET y CHANNEL / + durante 5 segundos. La pantalla de temperatura parpadea. Use +/- para ajustar. Presione brevemente ALARM / SET para restaurar el valor medido, o mantenga presionado 3 segundos para confirmar.

¿Cuál es el alcance máximo de transmisión?

El alcance es de aproximadamente 100 metros en campo libre. Las paredes gruesas, especialmente con partes metálicas, pueden reducir considerablemente el alcance. Elija una ubicación despejada para el transmisor y la estación.

¿Cómo limpiar el aparato?

Use un paño suave y húmedo para limpiar la carcasa. No use nunca disolventes ni productos abrasivos. Retire las pilas si el aparato no se usa durante un largo período y guárdelo en un lugar seco.

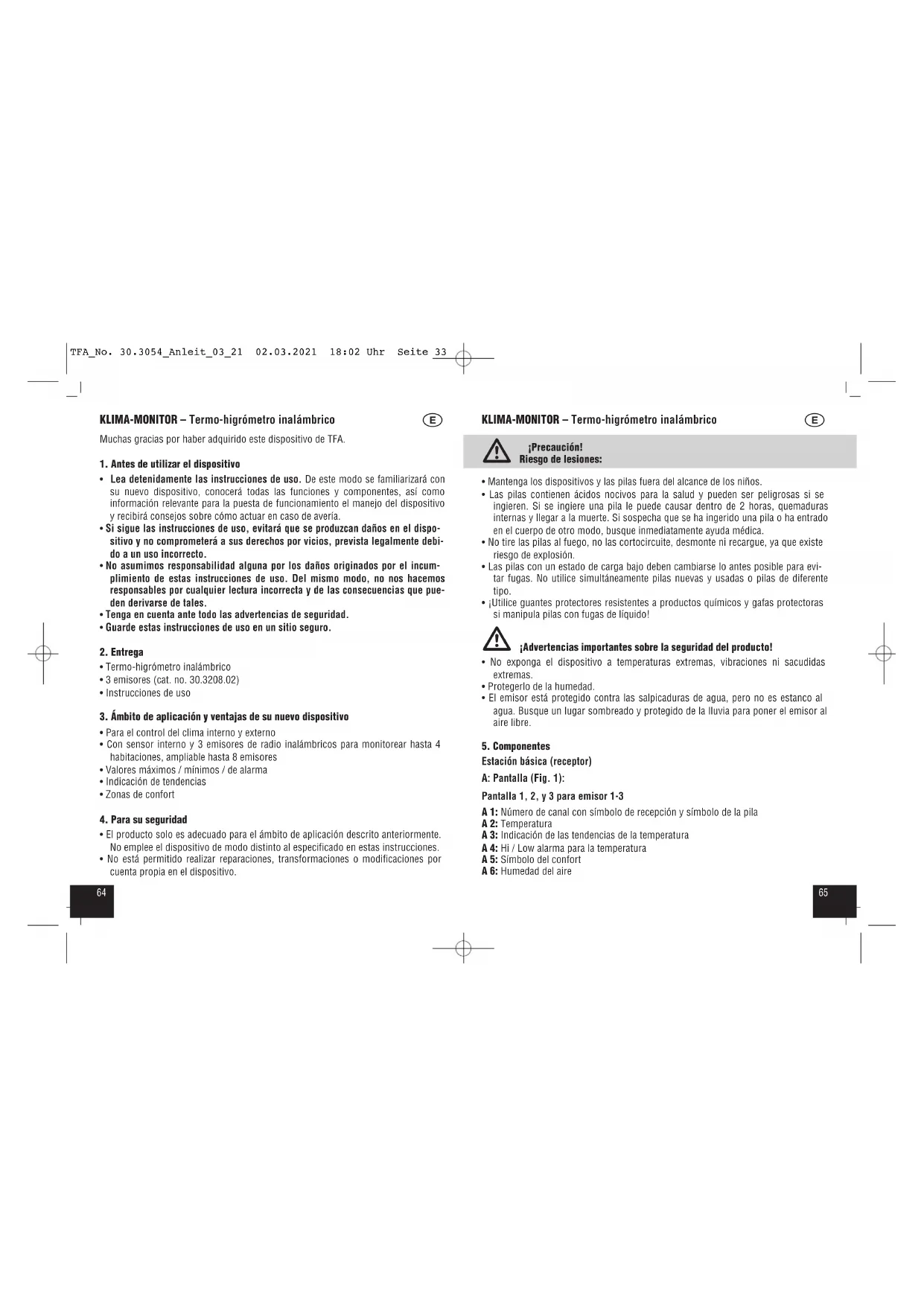

MANUAL DE USUARIO 30.3054.10 TFA

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso. De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibirá consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, prevista legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Termo-higrómetro inalámbrico
• 3 emisores (cat. no. 30.3208.02)
- Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Para el control del clima interno y externo
• Con sensor interno y 3 emisores de radio inalámbricos para monitorear hasta 4 habitaciones, ampliable hasta 8 emisores
• Valores máximos / mínimos / de alarma
• Indicación de tendencias
• Zonas de confort

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

KLIMA-MONITOR – Termo-higrómetro inalámbrico

¡Precaución! Riesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.
• ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.
• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua. Busque un lugar sombreado y protegido de la lluvia para poner el emisor al aire libre.

5. Componentes

Estación básica (receptor)

A: Pantalla (Fig. 1):

Pantalla 1, 2, y 3 para emisor 1-3

A 1: Número de canal con símbolo de recepción y símbolo de la pila
A 2: Temperatura
A 3: Indicación de las tendencias de la temperatura
A 4: Hi / Low alarma para la temperatura
A 5: Símbolo del confort
A 6: Humedad del aire

A 7: Hi / Low alarma para la humedad del aire
A 8: Marcador para canal seleccionado
A 9: Símbolo de MAX/MIN

Pantalla IN para el sensor interno y emisor 4-8

A 10: Indicación para el sensor interno y emisor 4-8

B: Teclas(Fig. 1):
B 1: Tecla MIN/MAX / -
B 2: Tecla ALARM / SET
B 3: Tecla CHANNEL / +

C: Cuerpo (Fig. 2):

C 1: Soporte (desplegable)
C 2: Compartimiento de las pilas

D: Emisor (Fig. 3):

Cuerpo frente:
D 1: Lámpara para la transmisión de señal

Indicación de la pantalla:

D 2: Número de canal
D 3: Temperatura y humedad del aire

Cuerpo detrás:

D 4: Colgador para pared
D 5: Compartimiento de las pilas

En el compartimiento de las pilas:

D 6: Interruptor deslizante 1, 2, 3 y 4

6. Puesta en marcha

- Coloque los dispositivos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).

6.1 Instalación de los emisores

1. Abra el tornillo del compartimiento de las pilas del primer emisor.

KLIMA-MONITOR – Termo-higrómetro inalámbrico

1. Ponga para el primer emisor el interruptor deslizante, el primero, segundo y tercero hacia abajo.
2. Con el cuarto interruptor deslizante puede seleccionar entre la indicación de la temperatura en °C (arriba) o °F (abajo).
3. Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta. En la pantalla aparecen la temperatura y la humedad del aire actual y el número de canal 1.
4. Cierre de nuevo el compartimiento de las pilas.
5. Si quiere conectar múltiples emisores, repita los pasos 1 a 5. La posición de interruptor correcto para el canal 1-8 lo puede encontrar en la tabla. 3 emisores son incluidos, la estación es expandible a 8 emisores (opcional).

Interruptor deslizante (D 6)				Función
1	2	3	4
abajo abajo abajo — Kanal 1
abajo abajo arriba — Kanal 2
abajo arriba abajo — Kanal 3
abajo arriba arriba — Kanal 4
arriba abajo abajo — Kanal 5
arriba abajo arriba — Kanal 6
arriba arriba abajo — Kanal 7
arriba arriba arriba — Kanal 8
— — — abajo °F
— — — arriba °C

6.2 Instalación de la estación básica

• Abra el compartimiento de las pilas e introduzca cuatro pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Todos los segmentos se muestran brevemente.
• Cierre de nuevo el compartimiento de las pilas.
• Los valores medidos de los emisores instalados se transmiten a la estación básica. El símbolo de la recepción de radio aparece.
• Si la recepción es exitosa, se muestra en la pantalla la temperatura y la humedad del emisor respectivo, el símbolo de la tendencia de la temperatura y el símbolo de la comodidad.

KLIMA-MONITOR - Termo-higrómetro inalámbrico

• El símbolo de la recepción de radio desaparece.
• En la sección 4 de la pantalla aparecen automáticamente los valores medidos internos.
• Si los valores de un canal no se reciben o no hay ningún emisor instalado, en la pantalla aparece '-''. Compruebe las pilas e inicie un nuevo intento. Elimine las posibles fuentes de interferencia.
• También puede comenzar la inicialización manualmente.
• Pulse la tecla CHANNEL / + hasta que aparezca la flecha en el canal deseado. Si quiere buscar todos los canales instalados, seleccione el sensor interno (IN).
• Mantenga pulsada la tecla CHANNEL / + durante tres segundos.
• El símbolo de la recepción de radio aparece.
• La estación básica intenta ahora de recibir los valores medidos.

6.3 Emisor adicional

• Si tiene más de tres emisores conectados, aparecen en la sección 4 de la pantalla, los valores medidos para los canales 4-8.
• Con la tecla CHANNEL / + puede seleccionar la sección 4 de la pantalla. La flecha aparece en la sección correspondiente de la pantalla.
• Pulse la tecla CHANNEL / +, para cambiar entre los emisores instalados.
• Pulse otra vez la tecla después del último emisor, aparece en la pantalla el símbolo del círculo. En la sección 4 de la pantalla se muestran en intercambio los valores del sensor interno y la cuarta a octava del emisor. Pulse otra vez la tecla para apagar la función.
• Ahora aparecen en la pantalla los valores internos medidos.

6.4 Indicación de la temperatura

- Mantenga pulsada la tecla MIN/MAX / - en el modo normal, para seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

6.5 Indicación de las tendencias de la temperatura

- La flecha de tendencia le indica si los valores actuales de la temperatura suben, bajan o se mantienen igual.

6.6 Nivel confort

- En la pantalla aparece un cómodo (RH 45 ... 65%), neutro (RH < 45%) o triste rostro (RH > 65%) para indicar el nivel de comodidad del clima.

KLIMA-MONITOR - Termo-higrómetro inalámbrico

RH < 45% RH	45...65% RH > 65%
seco	cómodo	húmedo

6.7 Valores máximos y mínimos

• Pulse la tecla MIN/MAX /
• En la pantalla aparece MAX.
• En la pantalla aparecen los valores medidos máximos tras la última reposición.
• Mantenga pulsada la tecla CHANNEL / + para borrar los valores máximos del canal seleccionado
• Pulse otra vez la tecla MIN/MAX / -
• En la pantalla aparece MIN.
• En la pantalla aparecen los valores medidos mínimos tras la última reposición.
• Mantenga pulsada la tecla CHANNEL / + para borrar los valores mínimos del canal seleccionado
• Pulse otra vez la tecla MIN/MAX / –, para volver a la visualización de los valores actuales.

7. Ajustes

• El dispositivo sale automáticamente del modo de ajuste si no se presiona una tecla.
• Mantenga pulsada la tecla MIN/MAX / - o CHANNEL / +, en el modo de ajuste para un pasado rápido.

7.1 Ajuste de la alarma para la temperatura y la humedad del aire

7.1.1 Alarma de temperatura

• Pulse la tecla CHANNEL / + hasta que aparezca la flecha en el canal deseado (canal 1-3 y sensor interno).
• Mantenga pulsada la tecla ALARM / SET durante 3 segundos.
• En la pantalla aparecen HI AL y 60 °C (nivel preseleccionado IN: 35°C) o la indicación del límite superior de la temperatura ajustada.
• Ajuste con la tecla CHANNEL / + o MIN/MAX / - el límite superior de la temperatura deseada.
• Mantenga pulsada la tecla ALARM / SET después de ajustar el valor y esto sigue parpadeando, para activar la función de alarma.

KLIMA-MONITOR – Termo-higrómetro inalámbrico

• El símbolo de alarma aparece en la pantalla.
• Confirme la entrada con la tecla ALARM / SET.
• En la pantalla aparece LO AL y -20°C (nivel preseleccionado IN: 10°C) o la indicación del límite inferior de la temperatura ajustada.
• Ajuste con la tecla CHANNEL / + o MIN/MAX / - el límite inferior de temperatura deseada.
• Mantenga pulsado la tecla ALARM / SET después de ajustar el valor y esto sigue parpadeando, para activar la función de alarma.
• El símbolo de alarma aparece en la pantalla.
• Confirme la entrada con la tecla ALARM / SET.

7.1.2 Alarma de la humedad del aire

• En la pantalla aparece HI AL y 90 % (nivel preseleccionado IN: 80%) o la indicación del límite superior de la humedad del aire ajustada.
• Ajuste con la tecla CHANNEL / + o MIN/MAX / - el límite superior de la humedad del aire deseada.
• Mantenga pulsada la tecla ALARM / SET después de ajustar el valor y esto sigue parpadeando, para activar la función de alarma.
• El símbolo de alarma aparece en la pantalla.
• Confirme la entrada con la tecla ALARM / SET.
• En la pantalla aparece LO AL y 30 % (nivel preseleccionado IN: 40%) o la indicación del límite inferior de la humedad del aire ajustada.
• Ajuste con la tecla CHANNEL / + o MIN/MAX / - el límite inferior de la humedad del aire deseada.
• Mantenga pulsada la tecla ALARM / SET después de ajustar el valor y esto sigue parpadeando, para activar la función de alarma.
• El símbolo de alarma aparece en la pantalla.
• Ahora ajuste la alarma para los emisores adicionales y para el sensor interno de la misma manera.
• Repita los pasos anteriores hasta que se pueda ajustar y activar todas las alarmas deseadas.

7.2 Indicación de pantalla de los valores de alarma programados

- Pulse una vez la tecla ALARM / SET en modo normal, para mostrarse los límites superiores de alarma programados (canal 1-3 y sensor interno).

KLIMA-MONITOR – Termo-higrómetro inalámbrico

• Pulse otra vez la tecla ALARM / SET en modo normal, para mostrarse los límites inferiores de alarma programados (canal 1-3 y sensor interno).
• Pulse otra vez la tecla ALARM / SET, para volver a la pantalla normal.

7.3 Caso de alarma

- En caso de alarma el símbolo correspondiente parpadea y suena una señal acústica corta. Finalice la alarma con cualquier tecla.

7.3 Eliminar las alarmas

• Pulse la tecla CHANNEL / + hasta que aparezca la flecha en el canal deseado.
• Mantenga pulsada la tecla ALARM / SET durante 3 segundos.
• En la pantalla aparece HI AL y la indicación del límite superior de la temperatura ajustado.
• Mantenga pulsada la tecla ALARM / SET, para apagar la función de alarma.
• El símbolo de alarma desaparece en la pantalla.
• Confirme la entrada con la tecla ALARM / SET.
• Repita los pasos anteriores hasta que tenga todas las alarmas desactivadas

8. Instalación y fijación de la estación básica y del emisor

• Con el soporte desplegable en el lado posterior, se puede colocar la estación básica o fijarla mediante con anillas de suspensión sobre la pared. Evite la proximidad a otros aparatos eléctricos (Televisor, ordenador, teléfonos móviles) y objetos metálicos macizos.
• Con la anilla de suspensión en el lado posterior puede fijar el emisor en la pared. Busque un lugar sombreado y protegido de la lluvia para poner el emisor al aire libre. (Luz solar directa y humedad permanente perjudica innecesariamente los componentes electrónicos).
• Compruebe si se produce la transmisión de los valores medidos del emisor en el lugar de instalación deseado para la estación básica (alcance en campo libre hasta 100 metros), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor.
• Busque posiblemente un lugar nuevo para el emisor y / o estación básica.

9. Cuidado y mantenimiento

- Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice medio abrasivo ni disolventes!

KLIMA-MONITOR – Termo-higrómetro inalámbrico

• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo.
• Mantenga el dispositivo en un lugar seco.

9.1 Cambio de las pilas

• Cuando el símbolo de la pila aparece en la línea de visualización de un canal, cambie las pilas del emisor respectivo.
• Cuando el símbolo de la pila aparece en la línea de visualización de los valores internos, cambie las pilas en la estación básica.

- Atención:

Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor y la estación básica; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor.

10. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén colocadas con la de estación básica / emisor polaridad correcta

→ Cambiar las pilas

Ninguna recepción → Ningún emisor instalado de emisor → Comprobar las pilas del emisor Indicación “----” → (¡No utilizar baterías!)

→ Vuelva a la puesta en marcha del emisor y la estación básica de acuerdo a las instrucciones
→ Búsqueda manual de emisor de acuerdo a las instrucciones
→ Elegir otro lugar para el emisor y/o la estación básica
→ Reducir la distancia entre el emisor y la estación básica
→ Elimine las fuentes de interferencia

Indicación incorrecta → Cambiar las pilas

→ Uso de calibración

KLIMA-MONITOR – Termo-higrómetro inalámbrico

11. Función de calibración

- El termo-higrómetro inalámbrico permite al usuario calibrar la visualización de la temperatura y humedad a la estación básica con una mejor fuente de referencia externa. El usuario puede realizar ajustes en los indicadores de temperatura y humedad dentro del rango de medición.

11.1 Calibración de la pantalla de la humedad del aire

• Pulse la tecla CHANNEL / + hasta que aparezca la flecha en el canal deseado.
• Mantenga pulsada al mismo tiempo las teclas MIN/MAX / - y ALARM / SET durante 5 segundos.
• El indicador de humedad del aire parpadea.
• Pulse la tecla CHANNEL / + o MIN/MAX / -, para la corrección de la visualización de la humedad del aire.
• Pulse brevemente la tecla ALARM / SET, para mantener el valor medido o confirmar el valor ajustado, pulsando durante 3 segundos la tecla ALARM / SET.

11.2 Calibración de la pantalla de temperatura

• Pulse la tecla CHANNEL / + hasta que aparezca la flecha en el canal deseado.
• Mantenga pulsada al mismo tiempo las teclas ALARM / SET y CHANNEL / + durante 5 segundos.
• La indicación de la temperatura parpadea.
• Pulse la tecla CHANNEL / + o MIN/MAX / -, para la corrección de la visualización de la temperatura.
• Pulse brevemente la tecla ALARM / SET, para mantener el valor de medido o confirmar el valor ajustado, pulsando durante 3 segundos la tecla ALARM / SET.

12. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

13. Datos técnicos

Gama de medición

Temperatura interior 0 °C... +60°C (+32 °F ...+140 °F)

Temperatura exterior -40 °C... +60 °C (-40 °F ...+140 °F)

Humedad del aire interior 20 ... 99%

Humedad del aire exterior 10 ... 99%

Precisión de la temperatura ±1°C

Resolución de la temperatura 0,1°C

Precisión de la humedad del aire ±5 % @ 20 ... 90%

Resolución de la humedad del aire 1 %

Indicación LL.L / HH.H Temperatura está fuera del rango

Alcance máximo de 100 m (campo libre)

Frecuencia de transmisión 433 MHz

Potencia máxima de

radiofrecuencia transmitida: < 10mW

Tiempo de transmisión Emisor envía cada 60 segundos

Alimentación de tensión

Estación básica

Emisor

4 x 1,5 V AAA (Pilas no incluidas)

2 x 1,5 V AAA (Pilas no incluidas)

Utilice pilas alcalinas

KLIMA-MONITOR - Termo-higrómetro inalámbrico

Estación básica:

Dimensiones del cuerpo 116 x 24 (64) x 116 mm

Dimensiones del cuerpo 45 x 20 x 110 mm

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3054.10 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de
