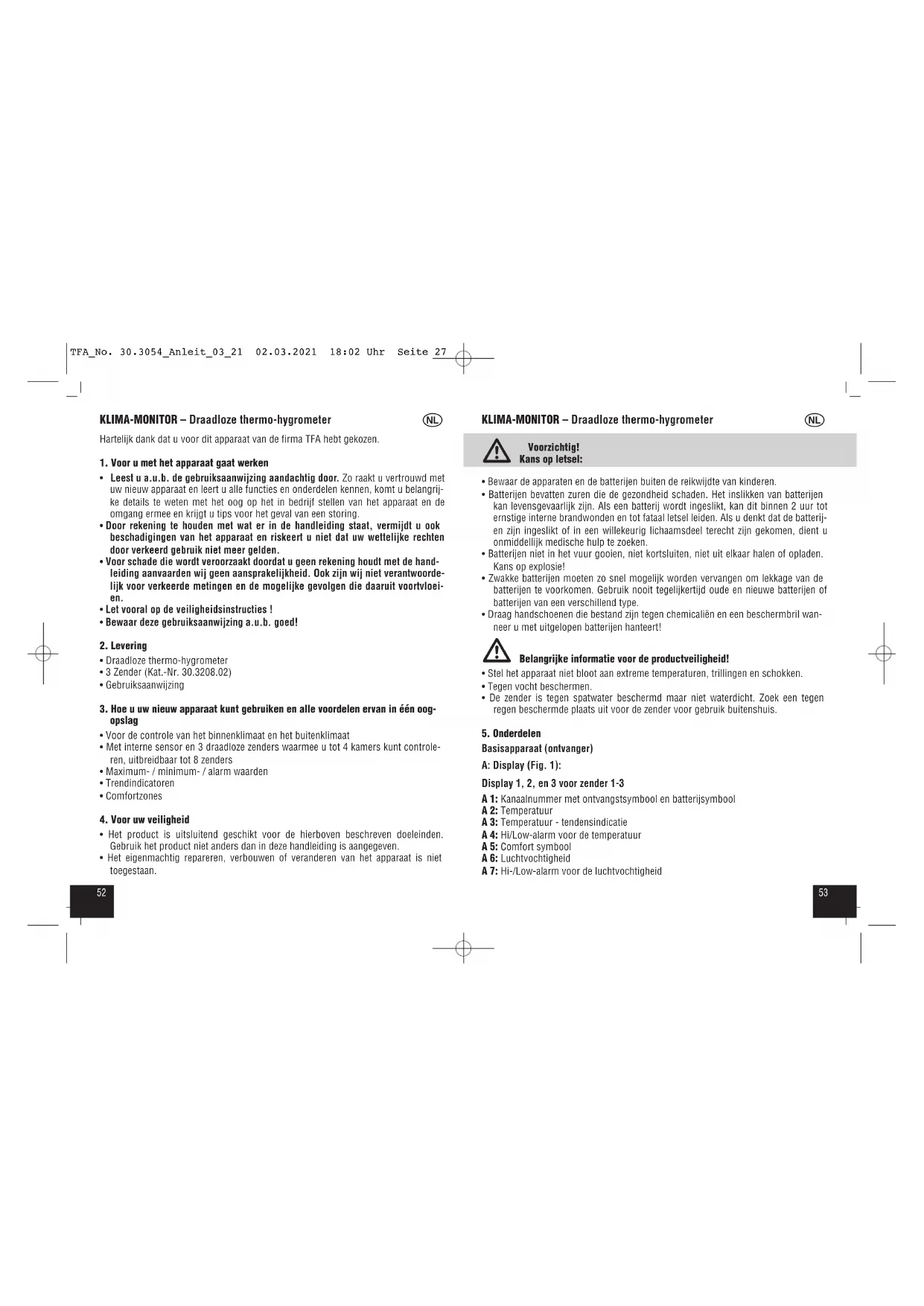

GEBRUIKSAANWIJZING 30.3054.10 TFA

Voorzichtig! Kans op letsel:

• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.

• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterij- en zijn ingeslikt of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!

• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type.

• Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wan- neer u met uitgelopen batterijen hanteert! Belangrijke informatie voor de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.

• Tegen vocht beschermen.

• De zender is tegen spatwater beschermd maar niet waterdicht. Zoek een tegen regen beschermde plaats uit voor de zender voor gebruik buitenshuis.

Basisapparaat (ontvanger) A: Display (Fig. 1): Display 1, 2, en 3 voor zender 1-3 A 1: Kanaalnummer met ontvangstsymbool en batterijsymbool A 2: Temperatuur A 3: Temperatuur - tendensindicatie A 4: Hi/Low-alarm voor de temperatuur A 5: Comfort symbool A 6: Luchtvochtigheid A 7: Hi-/Low-alarm voor de luchtvochtigheid Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voor u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrij- ke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.

• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het apparaat en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de hand- leiding aanvaarden wij geen aansprakelijkheid. Ook zijn wij niet verantwoorde- lijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloei- en.

• Let vooral op de veiligheidsinstructies !

• Bewaar deze gebruiksaanwijzing a.u.b. goed!

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oog-

• Voor de controle van het binnenklimaat en het buitenklimaat

• Met interne sensor en 3 draadloze zenders waarmee u tot 4 kamers kunt controle- ren, uitbreidbaar tot 8 zenders

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product niet anders dan in deze handleiding is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan. TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 275554 KLIMA-MONITOR – Draadloze thermo-hygrometer

3. Met de vierde schuifschakelaar kunt u tussen de weergave van de temperatuur in

°C (boven) of °F (beneden) kiezen.

4. Plaats er twee nieuwe batterijen 1,5 V AAA in. Batterijen met de juiste poolrichting

plaatsen. Op het display verschijnen de gemeten temperatuur, de luchtvochtigheid en het kanaalnummer 1.

5. Sluit het batterijvak weer.

• Wilt u meerdere zenders aansluiten, herhaalt u de stappen 1 tot 5. De juiste stand van de schuifschakelaar voor de zender 1-8 is te vinden in de tabel. 3 zenders zijn inclusief, het basisapparaat kan men tot 8 zenders (optioneel) uitbreiden.

6.2 Installatie van het basisapparaat

• Maak het batterijvak van het basisapparaat open en plaats er vier nieuwe batterijen 1,5 V AAA in. Batterijen met de juiste poolrichting plaatsen.

• Alle schermsegmenten verschijnen kort.

• Sluit het batterijvak weer.

• De meetwaarden van de geïnstalleerde zenders worden overgezet naar het basis- apparaat. Het ontvangstsymbool verschijnt.

• Na een succesvol ontvangst verschijnen op het display de temperatuur, de lucht- vochtigheid van de overeenkomstige zender, het temperatuurtrend symbool en het symbool voor het comfort. A 8: Marker voor geselecteerde kanaal A 9: Symbool voor MAX/MIN Display IN voor de interne sensor en zender 4-8 A 10: Weergave voor de interne sensor en zender 4-8 B: Toetsen (Fig. 1): B 1: MIN/MAX / – toets B 2: ALARM / SET toets B 3: CHANNEL / + toets C: Behuizing (Fig. 2): C 1: Standaard (uitklapbaar) C 2: Batterijvak D: Zender (Fig. 3): Behuizing front: D 1: Lamp voor het uitzenden van signalen Weergavescherm: D 2: Kanaalnummer D 3: Temperatuur en luchtvochtigheid Behuizing achterkant: D 4: Wandbevestiging D 5: Batterijvak In het batterijvak: D 6: 1, 2, 3 en 4 schuifschakelaar

6. Inbedrijfstelling

• Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en radiografi- sche installaties).

6.1 Installatie van de zender

1 Open het dichtgeschroefde batterijvak van de eerste zender.

2. Druk voor de eerste zender de eerste, de tweede en de derde schuifschakelaar

naar beneden. Schuifschakelaar (D 6) Functie

beneden beneden beneden — kanaal 1 beneden beneden boven — kanaal 2 beneden boven beneden — kanaal 3 beneden boven boven — kanaal 4 boven beneden beneden — kanaal 5 boven beneden boven — kanaal 6 boven boven beneden — kanaal 7 boven boven boven — kanaal 8 — — — beneden °F — — — boven °C TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 285756 KLIMA-MONITOR – Draadloze thermo-hygrometer

6.7 Maximum- en minimumwaarden

• Druk op de MIN/MAX / – toets.

• MAX verschijnt op het display.

• Op het display verschijnen de maximum meetwaarden sinds de laatste terugzet- ting.

• Druk op de MAX / MIN / - toets en houd deze ingedrukt, om de maximale waarden van het geselecteerde kanaal te wissen.

• Druk nog eens op de MIN/MAX / – toets.

• MIN verschijnt op het display.

• Op het display verschijnen de minimale meetwaarden sinds de laatste terugzetting.

• Druk op de MIN/MAX / – toets en houd deze ingedrukt, om de minimale waarden van het geselecteerde kanaal te wissen.

• Druk nog eens op de MIN/MAX / – toets, om de actuele waarden te verkrijgen.

• Het apparaat verlaat automatisch de instelmodus, als er geen toets wordt inge- drukt.

• Houdt u de MIN/MAX / – of de CHANNEL / + toets in de overeenkomstige instelmo- dus ingedrukt, en u komt in de snelloop.

7.1 Instelling van het alarm voor de temperatuur en de luchtvochtigheid

7.1.1 Temperatuuralarm

• Druk op de CHANNEL / + toets totdat de pijl op het gewenste kanaal (kanaal 1-3 en interne sensor) verschijnt.

• Druk op de ALARM toets en houdt deze 3 seconden ingedrukt.

• HI AL en 60 °C (standaardinstelling IN: 35°C) of de ingestelde temperatuurboven- grens verschijnt op het display.

• Stel de gewenste temperatuurbovengrens met de CHANNEL / + of de MIN/MAX / – toets in.

• Druk op de ALARM / SET toets en houdt deze ingedrukt, nadat u de waarde heeft ingesteld en deze nog steeds knippert, om de alarmfunctie in te schakelen.

• Het ontvangstsymbool verdwijnt.

• In de 4e sectie van het display verschijnen automatisch de gemeten interne waarden.

• Worden de waarden van één kanaal niet ontvangen of is geen zender geïnstalleerd, verschijnt "- -.-" op het display. Controleer de batterijen en start nog een poging. Verwijder eventuele stoorbronnen.

• U kunt de initiatie ook handmatig starten.

• Druk op de CHANNEL / + toets totdat de pijl op het gewenste kanaal verschijnt.

• Druk op de CHANNEL / + toets en houdt deze drie seconden lang ingedrukt.

• Het ontvangstsymbool verschijnt.

• Het basisapparaat probeert de meetwaarden te ontvangen.

• Indien u meer dan drie zenders heeft aangesloten, verschijnen op de 4 sectie van de display de gemeten waarden voor de zenders 4 tot 8.

• Kies met de CHANNEL / + toets de vierde sectie van het display. De pijl verschijnt op de overeenkomstige sectie van het display.

• Druk op de CHANNEL / +, en u kunt tussen de geïnstalleerde zenders kiezen.

• Druk na de laatste geïnstalleerde zender nog eenmaal op de toets en op het display verschijnt het cirkelsymbool. Op de vierde sectie van het display, verschijnen afwisselend de waarden van de interne sensor en de vierde tot achtste zender. Druk nog eens op de toets om de functie uit te schakelen.

• Op het display verschijnen de gemeten binnenwaarden.

6.4 Weergave van de temperatuur

• Druk op de MIN/MAX / – toets en houd deze ingedrukt en u kunt tussen de weer- gave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

6.5 Temperatur-tendensindicatie

• De trendpijlen tonen u of de temperatuurwaarden actueel stijgen, dalen of gelijk blijven.

• Op het display verschijnt een vrolijk gezicht (RH 45…65%), een neutrales gezicht (RH < 45%) of een treurig gezicht (RH > 65%) om het comfortniveau van het kli- maat aan te duiden. RH < 45% RH 45...65% RH > 65% droog comfort vochtig TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 295958 KLIMA-MONITOR – Draadloze thermo-hygrometer

• Druk nog eenmaal op de ALARM / SET toets om naar de normale weergave terug te keren.

• In het geval van een alarm knippert het juiste symbool en u hoort een alarmsig- naal. Het alarm kunt u met een willekeurige toets beëindigen

7.3 Wissen van het alarm

• Druk op de CHANNEL / + toets totdat de pijl op het gewenste kanaal verschijnt.

• Druk op de ALARM toets en houdt deze 3 seconden ingedrukt.

• HI AL en de ingestelde temperatuurbovengrens verschijnt op het display.

• Druk op de ALARM / SET toets en houd deze ingedrukt, om de alarm functie uit te schakelen.

• Het alarmsymbool verdwijnt.

• Bevestig met de ALARM / SET toets.

• Herhaal de bovenstaande stappen totdat alle alarmen uitgeschakeld zijn.

8. Opstellen en bevestigen van het basisapparaat en zender

• U kunt het basisapparaat met de uitklapbare standaard aan de achterkant opstellen of met het ophangoog aan de muur bevestigen. Vermijd de nabijheid van andere elektrische apparaten (televisie, computer, radiografische telefoons) en massieve metalen voorwerpen.

• Met de bevestigingsogen aan de achteraan van de zender kan de aan de wand van de kamer worden bevestigd. Zoek een schaduwrijke en een tegen regen bescherm- de plaats uit voor de zender voor gebruik buitenshuis. (Direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onno- dig).

• Controleer of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld tot 100 meter). Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijd- te van de zender aanzienlijk beperken.

• Zoek eventueel een nieuwe opstellingsplaats voor zender en/of basisapparaat.

9. Schoonmaken en onderhoud

• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!

• Het alarmsymbool verschijnt op het display.

• Bevestig met de ALARM / SET toets.

• LO AL en -20°C (standaardinstelling IN: 10°C) of de ingestelde temperatuuronder- grens verschijnt op het display.

• Stel de gewenste temperatuurondergrens met de CHANNEL / + of de MIN/MAX / – toets in.

• Druk op de ALARM / SET toets en houdt deze ingedrukt, nadat u de waarde heeft ingesteld en deze nog steeds knippert, om de alarmfunctie in te schakelen.

• De alarmsymbool verschijnt op het display.

• Bevestig met de ALARM / SET toets.

7.1.2 Luchtvochtigheidsalarm

• HI AL en 90 % (standaardinstelling IN: 80%) of de ingestelde luchtvochtigheids- bovengrens verschijnt op het display.

• Stel de gewenste luchtvochtigheidbovengrens met de CHANNEL / + of de MIN/MAX / – toets in.

• Druk op de ALARM / SET toets en houdt deze ingedrukt, nadat u de waarde heeft ingesteld en deze nog steeds knippert, om de alarmfunctie in te schakelen.

• Het alarmsymbool verschijnt op het display.

• Bevestig met de ALARM / SET toets.

• LO AL en 30 % (standaardinstelling IN: 40%) of de ingestelde luchtvochtigheids- ondergrens verschijnt op het display.

• Stel de gewenste luchtvochtigheidondergrens met de CHANNEL / + of de MIN/MAX / – toets in.

• Druk op de ALARM / SET toets en houdt deze ingedrukt, nadat u de waarde heeft ingesteld en deze nog steeds knippert, om de alarmfunctie in te schakelen.

• Het alarmsymbool verschijnt op het display.

• Stel nu het alarm voor de extra zenders en voor de interne sensor op dezelfde manier in.

• Herhaal de bovenstaande stappen totdat u alle gewenste alarmen heeft ingesteld en geaktiveerd.

7.2 Display weergaven van de ingestelde alarm waarde

• Druk op de ALARM / SET toets in de normaalmodus en op het display verschijnt de ingestelde alarmbovengrens (kanaal 1 - 3 en de interne sensor).

11.1 Kalibratie van de luchtvochtigheid weergave

• Druk op de CHANNEL / + toets totdat de pijl op het gewenste kanaal verschijnt.

• Druk gelijktijdig op de ALARM / SET toets en op de MIN/MAX / – toets en houdt deze voor 5 seconden ingedrukt.

• De luchtvochtigheidsweergave knippert.

• Druk op de CHANNEL / + of de MIN/MAX / – toets, om de luchtvochtigheidsweer- gave te corrigeren.

• Druk kort op de ALARM / SET toets, om uw normale meetwaarden te herstellen of bevestig de ingevoerde waarde, door op de ALARM / SET toets te drukken en deze voor 3 seconden ingedrukt te houden.

11.2 Kalibratie van de temperatuur weergave

• Druk op de CHANNEL / + toets totdat de pijl op het gewenste kanaal verschijnt.

• Druk gelijktijdig op de ALARM / SET toets en op de CHANNEL / + toets en houdt deze voor 5 seconden ingedrukt.

• De temperatuurweergave knippert.

• Druk op de CHANNEL / + of de MIN/MAX / – toets, om de temperatuurweergave te corrigeren.

• Druk kort op de ALARM / SET toets, om uw normale meetwaarden te herstellen of bevestig de ingevoerde waarde, door op de ALARM / SET toets te drukken en deze voor 3 seconden ingedrukt te houden.

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt. Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealer af te geven of naar de daarvoor bestemde contai- ners volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

• Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt.

• Bewaar het apparaat op een droge plaats.

• Wanneer het batterijsymbool in een display van een kanaal verschijnt, vervang de batterijen in de respectievelijke zender.

• Wanneer het batterijsymbool in het display van de binnenwaarden verschijnt, ver- vang dan de batterijen in het basisapparaat.

• Attentie: Bij een batterijwissel moet het contact tussen zender en ontvanger weer worden hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien en de handmatige zenderzoeker starten.

Probleem Oplossing Geen indicatie op het ➜ Batterijen met de juiste poolrichtingen plaatsen basisapparaat / zender ➜ Vervang de batterijen Geen ontvangst ➜ Geen zender geïnstalleerd op het zender ➜ Batterijen van de zender controleren Indicatie "---" (geen accu’s gebruiken!) ➜ Zender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Manuele zenderzoeker volgens de handleiding ➜ Zoek een nieuwe opstellingsplaats voor zender en/of basisapparaat ➜ Afstand tussen zender en basisapparaat vermin- deren ➜ Verwijder stoorbronnen Geen correcte indicatie ➜ Vervang de batterijen ➜ Gebruik kalibratie

11. Kalibratie functie

• Met de draadloze thermo-hygrometer kan de gebruiker de indicatie van tempera- tuur en luchtvochtigheid op het basisapparaat kalibreren met een externe, betere referentiebron. De gebruiker kan aanpassing van de temperatuur en luchtvochtig- heidsweergaven binnen het meetbereik doorvoeren. TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 316362 KLIMA-MONITOR – Draadloze thermo-hygrometer

Zender: Afmetingen behuizing 45 x 20 x 110 mm Gewicht 52 g (alleen het apparaat) Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage. EU-conformiteitsverklaring Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 30.3054.10 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraad- pleegd op het volgende internetadres: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland 03/21 Dit product mag niet met het huisvuil worden weggegooid. De gebrui- ker is verplicht om de apparatuur af te geven bij een als zodanig erken- de plek van afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijderen te garanderen.

13. Technische gegevens

Meetbereik Binnentemperatuur 0 °C… +60°C (+32 °F …+140 °F) Buitentemperatuur -40 °C… +60 °C (-40 °F …+140 °F) Luchtvochtigheid binnen 20 … 99% Luchtvochtigheid buiten 10 … 99% Precisie Temperatuur ±1°C Resolutie Temperatuur 0,1°C Precisie Luchtvochtigheid ±5 % @ 20 … 90% Resolutie Luchtvochtigheid 1 % Indicatie LL.L / HI.H Temperatuur buiten het meetbereik Reikwijdte maximaal 100 meter (vrije veld) Transmissie frequentie 433 MHz Maximaal radiofrequentie vermogen uitgezonden < 10mW Zendtijd Zender elke 60 seconden Spanningsvoorziening Basisapparaat 4 x 1,5 V AAA (Batterijen niet inclusief) Zender 2 x 1,5 V AAA (Batterijen niet inclusief) Gebruik Alkaline batterijen Basisapparaat: Afmetingen behuizing 116 x 24 (64) x 116 mm Gewicht 143 g (alleen het apparaat) TFA_No. 30.3054_Anleit_03_21 02.03.2021 18:02 Uhr Seite 326564 KLIMA-MONITOR – Termo-higrómetro inalámbrico
