Type de produit	Caisson de basses actif
Marque	Klipsch
Modèle	R121SW
Amplificateur intégré	Oui
Entrée ligne	Left/LFE et Right (RCA)
Réglages	Gain (Level), Filtre passe-bas (Lowpass), Phase (0/180°), Alimentation (Auto/On/Off)
Mode veille automatique	Oui, après 15-20 minutes sans signal
Témoin de mise sous tension	Vert (allumé) / Éteint (hors tension)
Finition	Vinyle résistant
Positionnement recommandé	Dans un coin de la pièce, sur le même mur que les enceintes frontales
Entretien	Dépoussiérage ou nettoyage au chiffon sec. Éviter produits abrasifs ou solvants
Sécurité	Débrancher l'appareil avant tout raccordement
Puissance	Non spécifiée dans la notice
Dimensions (approx.)	Hauteur : 41 cm, Largeur : 36 cm, Profondeur : 41 cm (estimation)
Poids (approx.)	12 kg (estimation)
Alimentation	110-120 V ou 220-240 V (selon région, non précisé)
Enregistrement du produit	En ligne sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Compatibilité	Récepteurs avec sortie Subwoofer Pre Out ou sorties préamplifiées

FOIRE AUX QUESTIONS - R121SW KLIPSCH

Comment brancher mon caisson de basses Klipsch R121SW à un récepteur ?

Utilisez l'entrée Left/LFE (RCA) si votre récepteur dispose d'une sortie Subwoofer Pre Out. Branchez un câble RCA de la sortie du récepteur à l'entrée Left/LFE. Si votre récepteur n'a pas de sortie subwoofer, utilisez les sorties préamplifiées gauche et droite vers les entrées Left/LFE et Right.

Où placer le caisson de basses pour de meilleures performances ?

Placez le caisson de basses dans un coin de la pièce, sur le même mur que vos enceintes frontales. La position en coin augmente le volume des graves. Essayez différentes positions pour trouver celle qui convient le mieux à votre pièce.

Comment régler le niveau (gain) du caisson de basses ?

Réglez d'abord le volume du caisson à la position médiane ou 0 dB sur le récepteur, puis augmentez le gain du caisson jusqu'à ce que les graves s'équilibrent avec vos enceintes principales. Utilisez le bouton LEVEL du caisson.

À quoi sert le filtre passe-bas (Lowpass) ?

Le filtre passe-bas détermine la fréquence à partir de laquelle les basses sont envoyées au caisson. Tournez le bouton LOWPASS vers 160 Hz pour un réglage via le récepteur. Pour des enceintes de grande taille, réglez entre 50-90 Hz ; pour des petites enceintes, entre 90-150 Hz.

Comment utiliser le réglage de phase (0/180) ?

Le réglage de phase permet d'aligner le caisson avec les enceintes principales. Sélectionnez la position (0° ou 180°) qui produit le plus de puissance à votre position d'écoute. Testez les deux pour voir laquelle offre un meilleur rendu.

Que signifie le mode Auto/On/Off ?

En position Auto, le caisson s'allume automatiquement quand il détecte un signal et passe en veille après 15-20 minutes sans signal. En On, il reste allumé. En Off, il est éteint jusqu'à ce que vous changiez le commutateur.

Pourquoi le témoin lumineux est-il éteint ?

Le témoin vert indique que l'amplificateur est sous tension et reçoit un signal. S'il est éteint, vérifiez que le caisson est branché et que le commutateur n'est pas sur Off. Assurez-vous également que le récepteur envoie un signal.

Comment nettoyer mon caisson de basses Klipsch R121SW ?

Utilisez un chiffon sec ou une brosse d'aspirateur pour enlever la poussière. Évitez les produits abrasifs, solvants ou détergents agressifs qui pourraient endommager la finition vinyle.

Que faire si je n'ai pas de sortie Subwoofer sur mon récepteur ?

Vous pouvez utiliser les sorties préamplifiées gauche et droite de votre récepteur (si disponibles) et les connecter aux entrées Left/LFE et Right du caisson. Sinon, utilisez une connexion haut niveau via les bornes d'enceintes (consultez le manuel du récepteur).

Mon caisson de basses ne produit aucun son, que vérifier ?

Vérifiez que le câble est bien branché, que le commutateur n'est pas sur Off, que le récepteur envoie bien un signal (subwoofer activé dans les réglages). Assurez-vous que le volume du caisson n'est pas au minimum. Testez également la phase (0/180) et le filtre passe-bas.

MODE D'EMPLOI R121SW KLIPSCH

Nous voulons que votre nouvelle enceinte soit aussi belle qu'à sa sortie de l'usine! Veuillez vérifier sans attendre qu'elle n'a pas été endommagée lors du transport. Déballez soigneusement votre nouvelle enceinte et vérifiez que les composants correspondent à la liste fournie. Dans des cas extrêmes, il est possible que des articles aient été endommagés au cours du transport.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

Positionnement de votre caisson de GRAVES reference

Les caissons de graves actifs Klipsch sont conçus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiendrez les autres résultats si vous placez votre caisson de graves dans un coin de la pièce, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez noter que la position dans la pièce peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggérée ci-dessus, augmentera le volume des graves, tandis qu'une position au milieu d'un mur, ou au milieu de la pièce, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le mieux à votre pièce et à votre goût. Lorsque vous choisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous devez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

FIGURE 1

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

Branchements et réglages

ATTENTION: Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

Branchement d'entrée ligne (« LINE IN ») - La plupart des récepteurs (et préamplificateurs) surround d'aujourd'hui ont une sortie de niveau de préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémité d'un câble pour caisson de graves, et insérez l'autre extrémité du câble dans l'entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner aussi bien avec de la musique qu'avec des films en son surround (reportez-vous au manuel de votre récepteur). En l'absence d'une sortie pour caisson de graves sur tout récepteur, vous pouvez raccorder les sorties préamplifiées des voies de gauche et de droite de votre récepteur (si disponibles) aux entrées Left/LFE (Gauche/LFE) et Right (Droite) du caisson de graves.

Réglage du gain (« LEVEL ») - Si votre caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « médiane » ou « 0 dB » du récepteur. Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves corresponde à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l'amplificateur ou du préamplificateur de votre système assurera à la fois le réglage du volume de votre caisson de graves et de vos enceintes. Si votre caisson de graves est connecté aux sorties préamplifiées gauche/droite (L/R) d'un récepteur ou branché via la connexion à haut niveau aux bornes d'enceintes du récepteur, aucun réglage de volume du caisson de graves n'est nécessaire au niveau de ce récepteur avant de régler le contrôle de gain du caisson de graves.

Réglage du filtre passe-bas (« LOWPASS ») - La fréquence de coupure désignée détermine le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tournez le bouton du filtre passe-bas (Lowpass Filter) du

caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite principales que vous utilisez avec le système. En règle générale, pour des enceintes de grande taille, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètent harmonieusement entre les enceintes et votre caisson de graves une fois votre système entièrement installé. Si votre récepteur ne dispose pas d'un réglage de fréquence de coupure, réglez le filtre passe-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommandations (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos enceintes principales. Sélectionnez la position (0° ou 180°) pour laquelle votre caisson de graves produit davantage de puissance à la position d'écoute.

AUTO/ON/OFF - Off/Auto/On Lorsque ce commutateur se trouve sur la position Auto, le caisson de graves passera automatiquement sur « Marche » lorsqu'il détecte un signal. Il passera automatiquement en « mode veille » après 15 à 20 minutes sans signal. Lorsque le commutateur se trouve sur la position On, le caisson de graves restera allumé jusqu'à ce qu'il soit commuté manuellement sur un autre réglage. Lorsque ce commutateur se trouve sur la position Off, le caisson de graves restera sur Arrêt jusqu'à ce que le commutateur soit manuellement ramené sur la position Auto ou On.

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l'amplificateur intégré. Le témoin est allumé en vert lorsque l'amplificateur est sous tension et reçoit un signal. Si le témoin n'est pas allumé, l'amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.klipsch.com

FIGURE 2 BRANCHEMENT D'UN CAISSON DE GRAVES R-101SW OU R-121SW

Entretien et nettoyage

La finition vinyle résistante de votre caisson de graves ne nécessite qu’un dépoussierage ou un nettoyage au chiffon sec. Évitez d’utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

Enregistrement du produit

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.

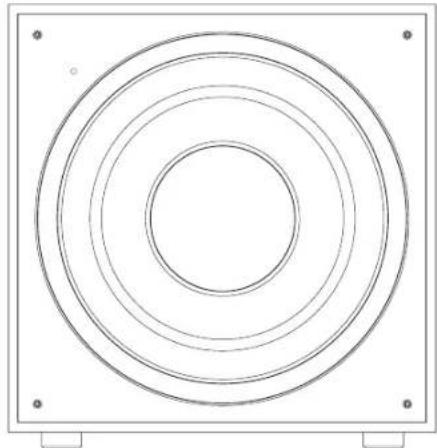

R-101SW R-121SW

Inspection

Registre du produit en ligne sur le site www.klipsch.com/register.
