Tipo de produto	Subwoofer ativo
Marca	Klipsch
Modelo	R121SW
Amplificador integrado	Sim
Entrada de linha	Left/LFE e Right (RCA)
Ajustes	Ganho (Level), Filtro passa-baixa (Lowpass), Fase (0/180°), Alimentação (Auto/On/Off)
Modo de espera automático	Sim, após 15-20 minutos sem sinal
Indicador de alimentação	Verde (ligado) / Apagado (desligado)
Acabamento	Vinil resistente
Posicionamento recomendado	Em um canto da sala, na mesma parede que as caixas frontais
Manutenção	Remover poeira ou limpar com pano seco. Evitar produtos abrasivos ou solventes
Segurança	Desconectar o aparelho antes de qualquer conexão
Potência	Não especificada no manual
Dimensões (aprox.)	Altura: 41 cm, Largura: 36 cm, Profundidade: 41 cm (estimativa)
Peso (aprox.)	12 kg (estimativa)
Alimentação	110-120 V ou 220-240 V (conforme região, não especificado)
Registro do produto	Online em www.klipsch.com/register
Garantia	Guardar o recibo para qualquer reclamação
Compatibilidade	Receptores com saída Subwoofer Pre Out ou saídas pré-amplificadas

Perguntas frequentes - R121SW KLIPSCH

Como conectar meu subwoofer Klipsch R121SW a um receptor?

Use a entrada Left/LFE (RCA) se seu receptor tiver uma saída Subwoofer Pre Out. Conecte um cabo RCA da saída do receptor à entrada Left/LFE. Se seu receptor não tiver saída subwoofer, use as saídas pré-amplificadas esquerda e direita para as entradas Left/LFE e Right.

Onde colocar o subwoofer para melhor desempenho?

Coloque o subwoofer em um canto da sala, na mesma parede que suas caixas frontais. A posição no canto aumenta o volume dos graves. Tente diferentes posições para encontrar a que melhor se adequa à sua sala.

Como ajustar o nível (ganho) do subwoofer?

Primeiro, ajuste o volume do subwoofer para a posição média ou 0 dB no receptor, depois aumente o ganho do subwoofer até que os graves se equilibrem com suas caixas principais. Use o botão LEVEL do subwoofer.

Para que serve o filtro passa-baixa (Lowpass)?

O filtro passa-baixa determina a frequência a partir da qual os graves são enviados ao subwoofer. Gire o botão LOWPASS para 160 Hz para ajuste via receptor. Para caixas grandes, ajuste entre 50-90 Hz; para caixas pequenas, entre 90-150 Hz.

Como usar o ajuste de fase (0/180)?

O ajuste de fase alinha o subwoofer com as caixas principais. Selecione a posição (0° ou 180°) que produz mais potência na sua posição de audição. Teste ambas para ver qual oferece melhor rendimento.

O que significa o modo Auto/On/Off?

Na posição Auto, o subwoofer liga automaticamente quando detecta um sinal e entra em espera após 15-20 minutos sem sinal. Em On, permanece ligado. Em Off, fica desligado até que você mude a chave.

Por que o indicador luminoso está apagado?

O indicador verde indica que o amplificador está ligado e recebendo sinal. Se estiver apagado, verifique se o subwoofer está conectado e se a chave não está em Off. Certifique-se também de que o receptor está enviando sinal.

Como limpar meu subwoofer Klipsch R121SW?

Use um pano seco ou uma escova de aspirador para remover a poeira. Evite produtos abrasivos, solventes ou detergentes agressivos que possam danificar o acabamento em vinil.

O que fazer se não tiver saída Subwoofer no meu receptor?

Você pode usar as saídas pré-amplificadas esquerda e direita do seu receptor (se disponíveis) e conectá-las às entradas Left/LFE e Right do subwoofer. Caso contrário, use uma conexão de alto nível pelos terminais das caixas (consulte o manual do receptor).

Meu subwoofer não produz som, o que verificar?

Verifique se o cabo está bem conectado, se a chave não está em Off, se o receptor está enviando sinal (subwoofer ativado nas configurações). Certifique-se de que o volume do subwoofer não está no mínimo. Teste também a fase (0/180) e o filtro passa-baixa.

MANUAL DE UTILIZADOR R121SW KLIPSCH

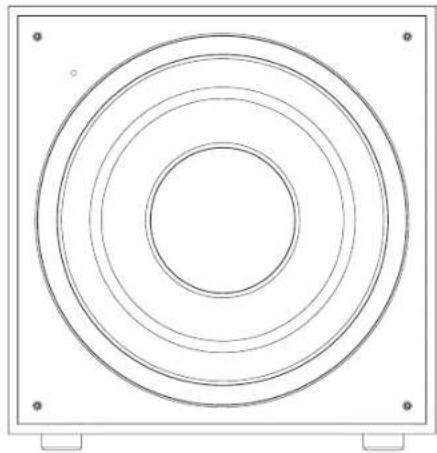

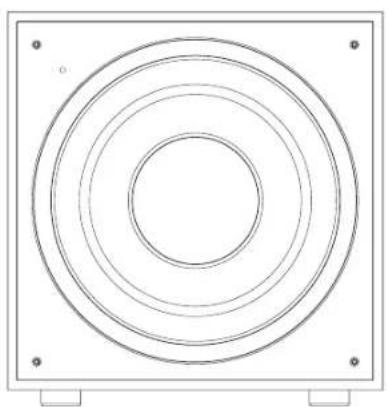

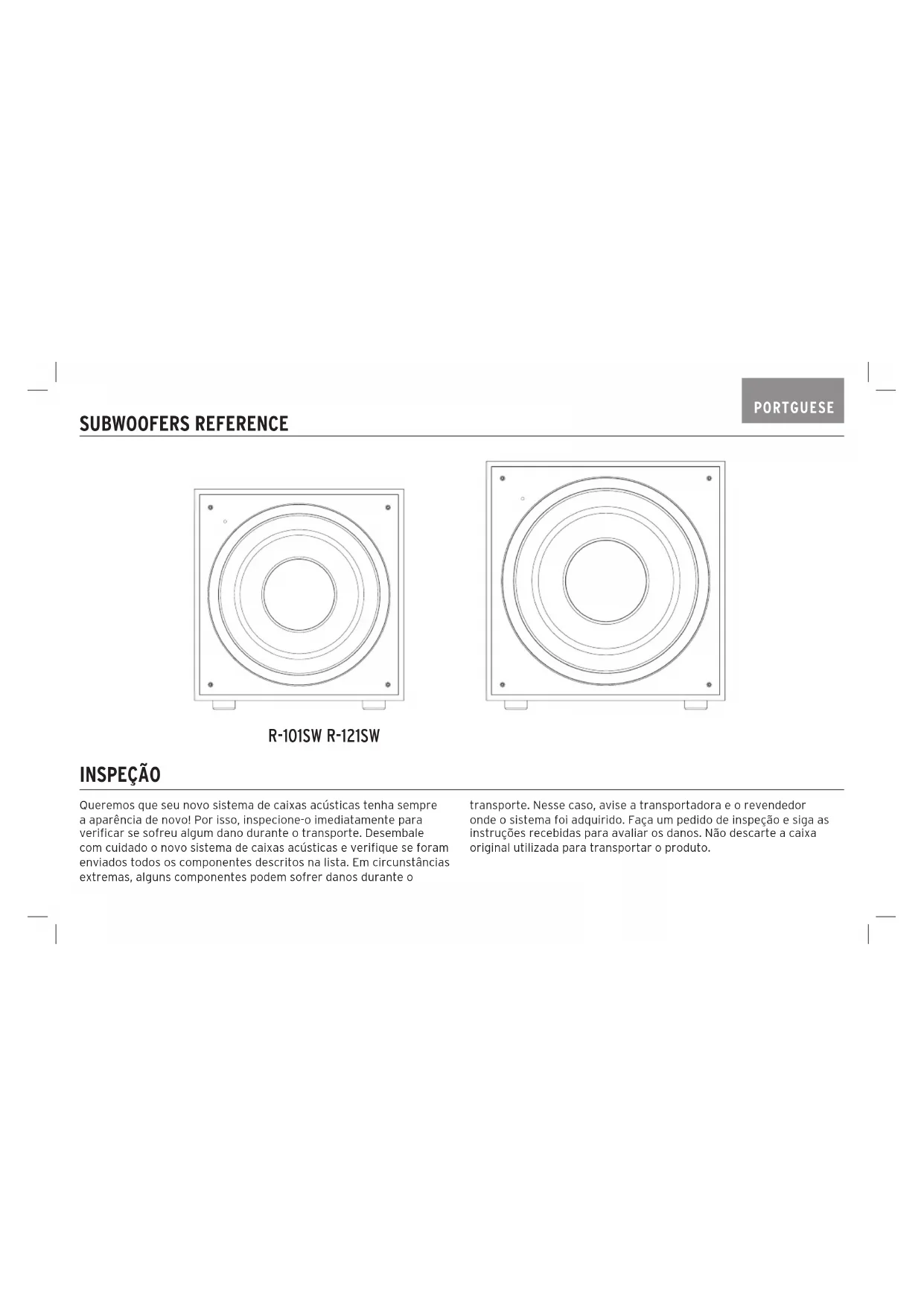

Queremos que seu novo Sistema de caixas acústicas tenha sempre a aparência de novo! Por isso, inspeçione-o imeditamente para verifiar se sofreu algo dano durante o transporte. Desembale com cuidado o novo Sistema de caixas acústicas e verifique se foram enviados todos os componentes descritos na lista. Em circunstâncias extremas, algunos componentes podem sofrer danos durante o

transporte. Nesse caso, àsive a transporte e o revendedor onde oSYSTEMA foi adquirido. Faça um pedido de inspecao e sina as instruções recebidas para avaliar os danos. Não descarte a caixa originalutilizada para transporte o produits.

POSICIONAMENTO DO SUBWOOFER REFERENCE

Os subwooers amplificados da Klipsch são projetados para reproduzir graves profundos e produzir o impacto que faz com que filmes e musicais ganhem vida. Normalmente, este desempenho ideal poder ser obtido se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerido acima, ela AUGentará a reprodução de graves. Se for colocada no meio de umaparede, ou em um esqueço aberto no ambiente, a reprodução de graves diminuiça. Experimente varias configurações de posicionamento e de controle para encontrar a maior inadequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que sera necessário ligar o amplíficoar integrado do subwoofer em uma tomada eletrica.

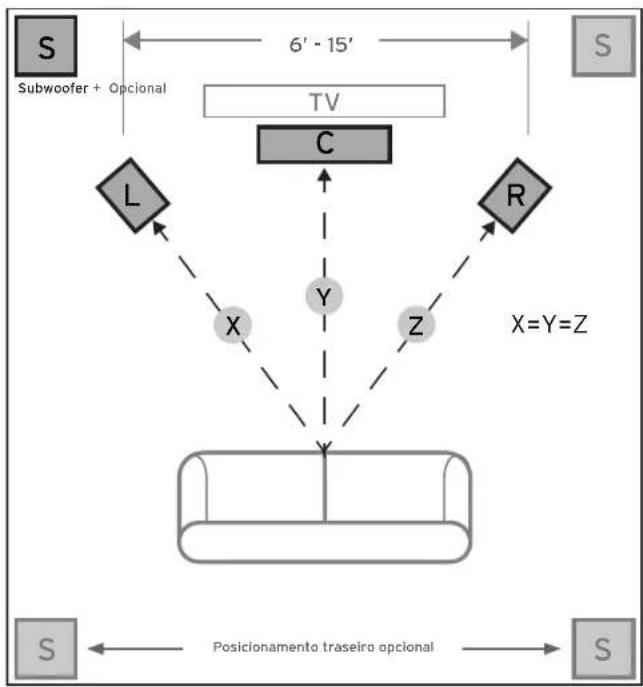

FIGURA1 POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

CONEXOES CONTROLES

CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada antes de fazer qualquer conexão.

Conexão "LINE IN" - A maior dos receivers (e pré-amplificadores) surround atuais tem uma sina de subwoofer de nível de linha identificada com os dizeres Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparecido tiver este tipo de sina, conecte uma extremidade do cabo de subwoofer nela e conecte a outra extremidade na entrada de linha do subwoofer marcada LEFT/LFE.Esta conexão permitte que o subwoofer sera uso para reproduzir trilhas sonoras musicais e de filmes com som surround (consulte o manual do receiver). Como alternativa de conexão, se o receiver não tiver uma sina para subwoofer, é possivel conectar as sina das canais esquerdo (Left) e direito (Right) para pre-amplificador do recei (se existrem) à entrada esquerda/LFE (Left/LFE) e direita (Right) do subwoofer.

Controle "LEVEL" - Se o subwoofer estiver conectado a uma saia para subwoofer de um receiver surround, ajuste primaryo o controle do volume do subwoofer no receiver para "metade", ou seja, posicao de "0 dB". Em seguida,;aunte o volume (ou ganho) do subwoofer at e que o nivel de volume do subwoofer corresponda a saia das caixas acusticas principais. Depoiis de completingar este ajuste, o controle do volume no amplificador principal do systema ou do pre-amplificador controlarao volume do subwoofer e das caixas acusticas. Se o subwoofer estiver conectado as saidas de pre-amplificador esquerda/direita de um receiver ou estiver conctado atraves da conexao High-Level dos terminais de caixas acusticas do receiver, não sera necessario fazer qualer ajuste no volume do subwoofer no receiver antes de ajustar o controle de ganho do subwoofer.

Controle "LOWPASS" - O punto de crossover escolhido determinina sobre as frequencies passa baixas são "transferidas" das caixas acústicas para o subwoofer. Se forajustar o punto de crossover no receiver, gire o botão de controle do filtrato passa baixas (Lowpass) todo para a direita (160 Hz). Ajuste o punto de crossover com base no tamanho das caixas acústicas principais esquerda/direita usadas noSYSTEMA. Como regra geral, para caixas acústicas

de piso maiores, ajuste o punto de crossover entre 50 e 90 Hz. Se estiver usingo caixas acuesticas de estante ou "satete" como unidades principales, ajuste o punto de crossover entre 90 e 150 Hz. Quanto menor a caixa acustica, maior o ajuste, até havar uma boa组合acao das frequencias mais baixas (graves) entre as caixas acusticas e o subwoofer quando todas as conexoes dosystema estiverem feitas. Se o receivei não tiver um controle de ajuste do punto de crossover, ajuste o filtro passa baixas (Lowpass) do subwoofer com osleasedmos niveis recomendados (consulte o manual do receiver para obter mais informacoes de configuração das caixas acusticas).

"PHASE" 0/180 - Este controle é uso para estabelecar a correcao acustica entre a saia do subwoofer e a das caixas acusticas principais. Seleciona a posicao, 0° ou 180° , na qual o subwoofer tem melhor reproducao na posicao ocupada pelo ouvinte.

Off/Auto/On - quando esta chave estiver na posicao "Auto", o subwoofer ligará automaticamente ao detectar um sinal e passará automaticamente para o "modo de espera"(before do 15 a 20 minutos de ausência de sinal. quando a chave é colocada na posicao "On", o subwoofer permanece ligado até ser colocado manualmente em outro modo. quando a chave está na posicao "Off", o subwoofer fica desligado até a chave ser colocada novamente na posicao "Auto" ou "On".

LED indicator de ativação - Localizo no sonofletor frontal, este LED indica o estado de functimento do amplificador integrado. O LED fica verde quando o amplificador está ligado e recebendo um sinai. Se o LED estiverapagado, isto indica que o amplificador está desligado. Para obter mais informações sobre os 控念os mentionados neste manual e sobre os ajustes de controle de graves, consulte ou revendedor ou acesss o site www.klipsch.com

O subwoofer tem um acabamento de vinil duravel que so requer a remoço de poira ou uma limpeza com um pano seco. Evite usar produits de limpeza abrasivos ou à base de solventes, bem como detergentes fortes. O acessório da escova de um aspirador de pé é suficiente para remover toda a poira presente na caixa do subwoofer.

REGISTRO DO PRODUCTO

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoas não serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma copia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantía.
