产品类型	有源低音炮
品牌	Klipsch
型号	R121SW
集成放大器	是
线路输入	左/LFE和右 (RCA)
调节	增益（电平）、低通滤波器（Lowpass）、相位（0/180°）、电源（Auto/On/Off）
自动待机模式	是，无信号15-20分钟后
电源指示灯	绿色（亮）/ 熄灭（关机）
表面处理	耐磨乙烯基
推荐放置位置	房间角落，与前置音箱同墙
保养	用干布除尘或清洁。避免使用研磨剂或溶剂
安全	连接前请断开设备电源
功率	说明书中未指定
尺寸（大约）	高：41厘米，宽：36厘米，深：41厘米（估计）
重量（大约）	12公斤（估计）
电源	110-120V或220-240V（视地区而定，未说明）
产品注册	在线注册于 www.klipsch.com/register
保修	保留收据以备索赔
兼容性	带有低音炮Pre Out输出或前置放大器输出的接收器

常见问题 - R121SW KLIPSCH

如何将我的Klipsch R121SW低音炮连接到接收器？

如果您的接收器有低音炮Pre Out输出，请使用左/LFE（RCA）输入。将一根RCA线从接收器的输出连接到左/LFE输入。如果您的接收器没有低音炮输出，请使用左右前置放大器输出连接到左/LFE和右输入。

将低音炮放在哪里以获得最佳性能？

将低音炮放在房间的角落，与前置音箱同墙。角落位置会增加低音音量。尝试不同位置以找到最适合您房间的位置。

如何调节低音炮的电平（增益）？

首先将接收器上的低音炮音量调到中间位置或0 dB，然后逐渐增加低音炮的增益，直到低音与主音箱平衡。使用低音炮上的LEVEL旋钮。

低通滤波器（Lowpass）有什么作用？

低通滤波器决定了低音发送到低音炮的频率。将LOWPASS旋钮旋转到160 Hz以通过接收器进行设置。对于大型音箱，设置在50-90 Hz之间；对于小型音箱，设置在90-150 Hz之间。

如何使用相位调节（0/180）？

相位调节允许低音炮与主音箱对齐。选择在您听音位置产生最大功率的位置（0°或180°）。测试两者，看看哪个效果更好。

Auto/On/Off模式是什么意思？

在Auto位置，低音炮检测到信号时自动开启，无信号15-20分钟后进入待机。在On位置，它保持开启。在Off位置，它关闭直到您切换开关。

为什么指示灯不亮？

绿灯表示放大器通电并接收信号。如果熄灭，请检查低音炮是否插好且开关不在Off位置。同时确保接收器正在发送信号。

如何清洁我的Klipsch R121SW低音炮？

使用干布或吸尘器刷子清除灰尘。避免使用可能损坏乙烯基表面的研磨剂、溶剂或刺激性清洁剂。

如果我的接收器没有低音炮输出怎么办？

您可以使用接收器的前置放大器输出左右声道（如果有）连接到低音炮的左/LFE和右输入。否则，通过音箱接线端子使用高电平连接（请参阅接收器手册）。

我的低音炮没有声音，应该检查什么？

检查电缆连接是否牢固，开关是否在Off位置，接收器是否发送信号（在设置中启用低音炮）。确保低音炮音量没有调到最低。同时测试相位（0/180）和低通滤波器。

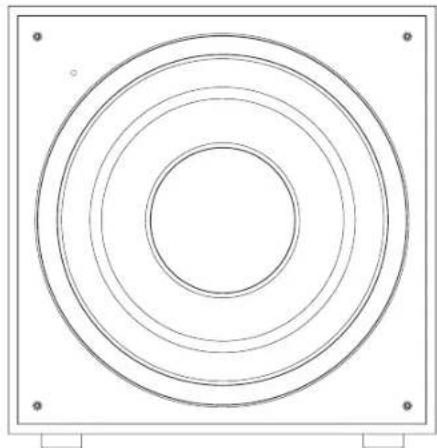

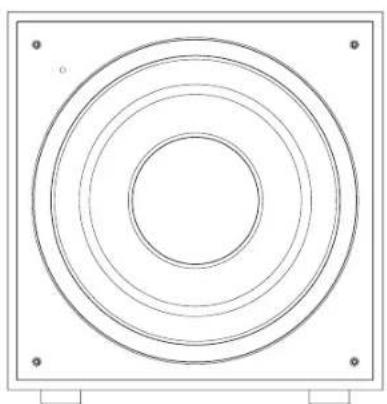

用户手册 R121SW KLIPSCH

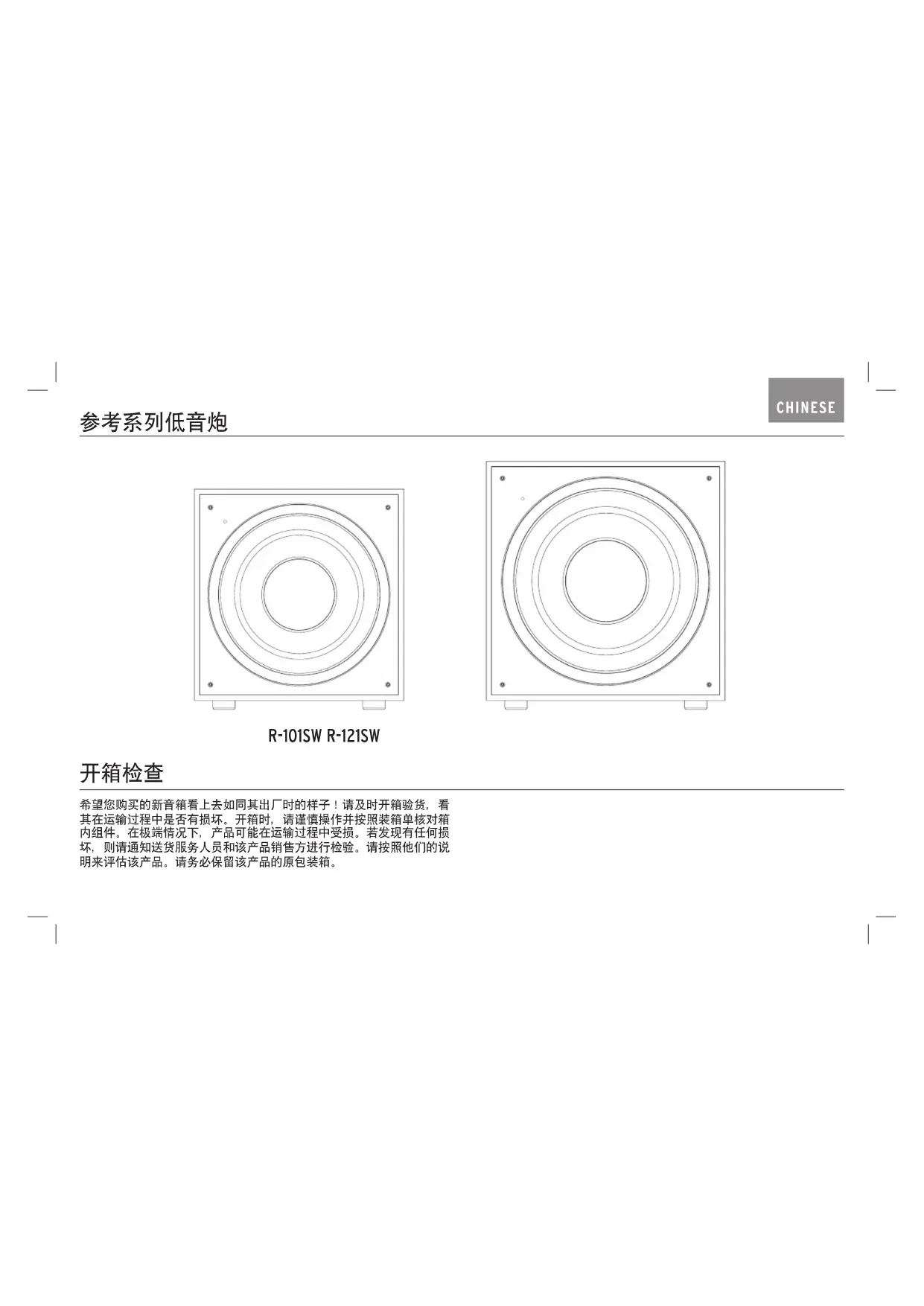

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。

参考系列低音炮的摆放

根据设计，杰士®有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

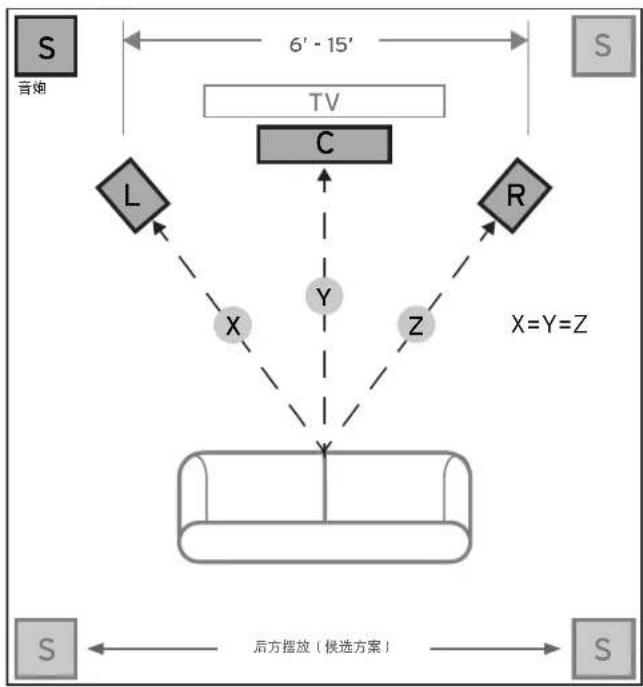

图1
聆听区的音箱摆放方式

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。

“LINEIN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：SubwooferPreOut,SubOut,SWOut等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可以将该前置放大器输出端连接到低音炮上的LEFT/LFE输入端。

“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无法在接收器上调整低音炮音量。

“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设

定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。

“PHASE”0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。

Off/Auto/On 当此开关处于“Auto”位置，低音炮在感应到信号时会自动开启。如没有收到信号，则在15-20分钟后自动进入“待机模式”。当此开关置于“On”位置，低音炮将保持开启，直到开关被手动拨到其它位置。当此开关处于“Off”位置，低音炮将保持“关闭”，直到开关被手动拨回到“Auto”或“On”位置。

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问www.klipsch.com

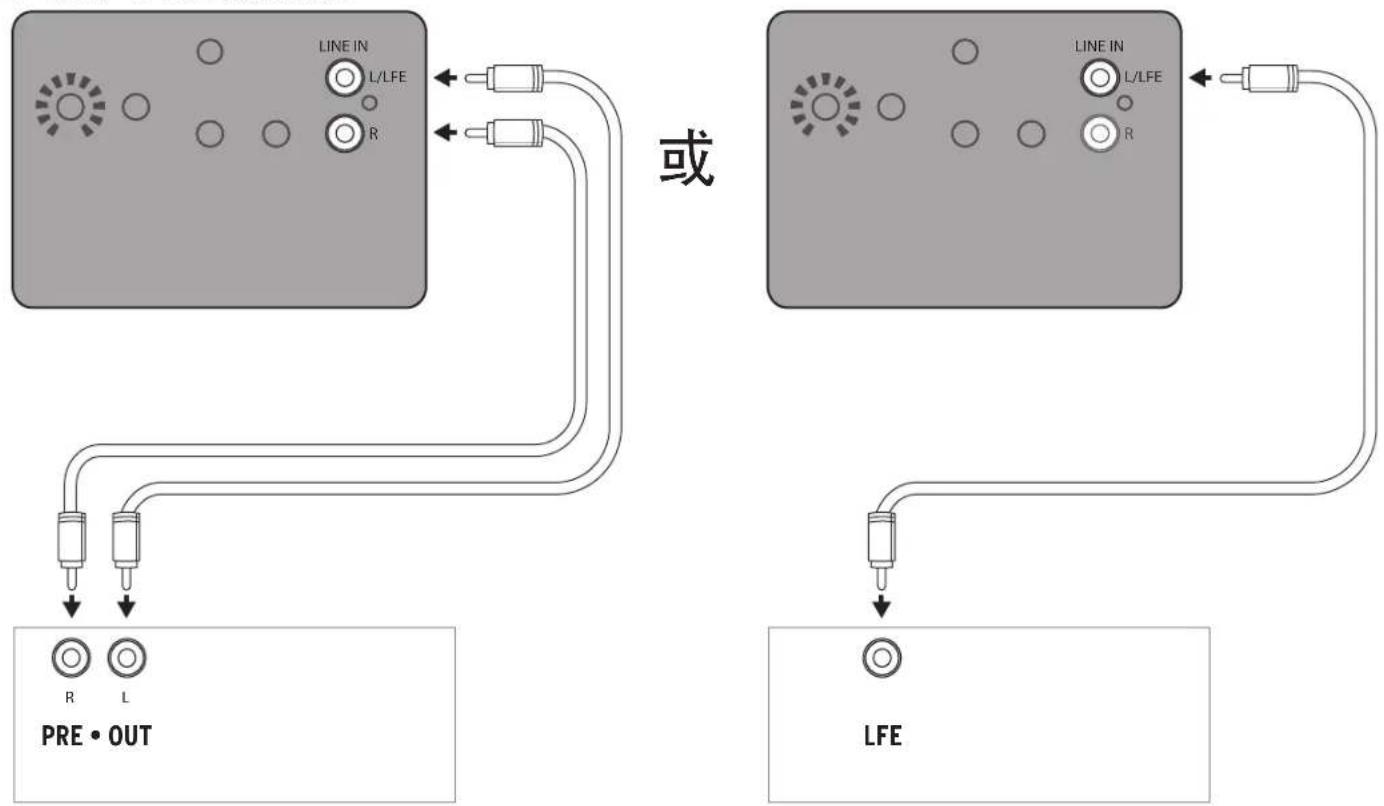

图2
R-10SW、R-12SW低音炮连接图

保养和清洁

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。

产品注册

请在www.klipsch.com/register在线注册您的产品
·了解最新产品促销活动。
·您的个人信息绝不会被转售。
·该注册信息不用于保修目的。
请保存好您的收据，保修时我们需要您出示该收据。
