MANUALE UTENTE R121SW KLIPSCH

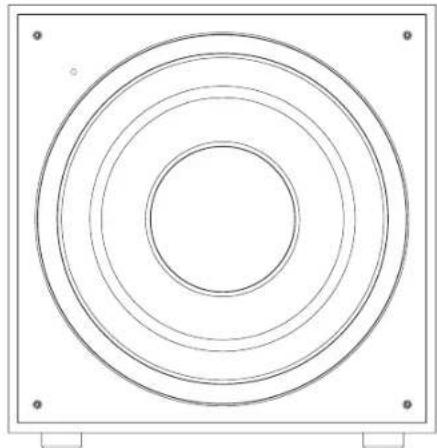

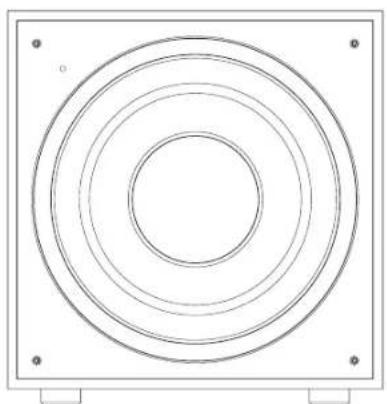

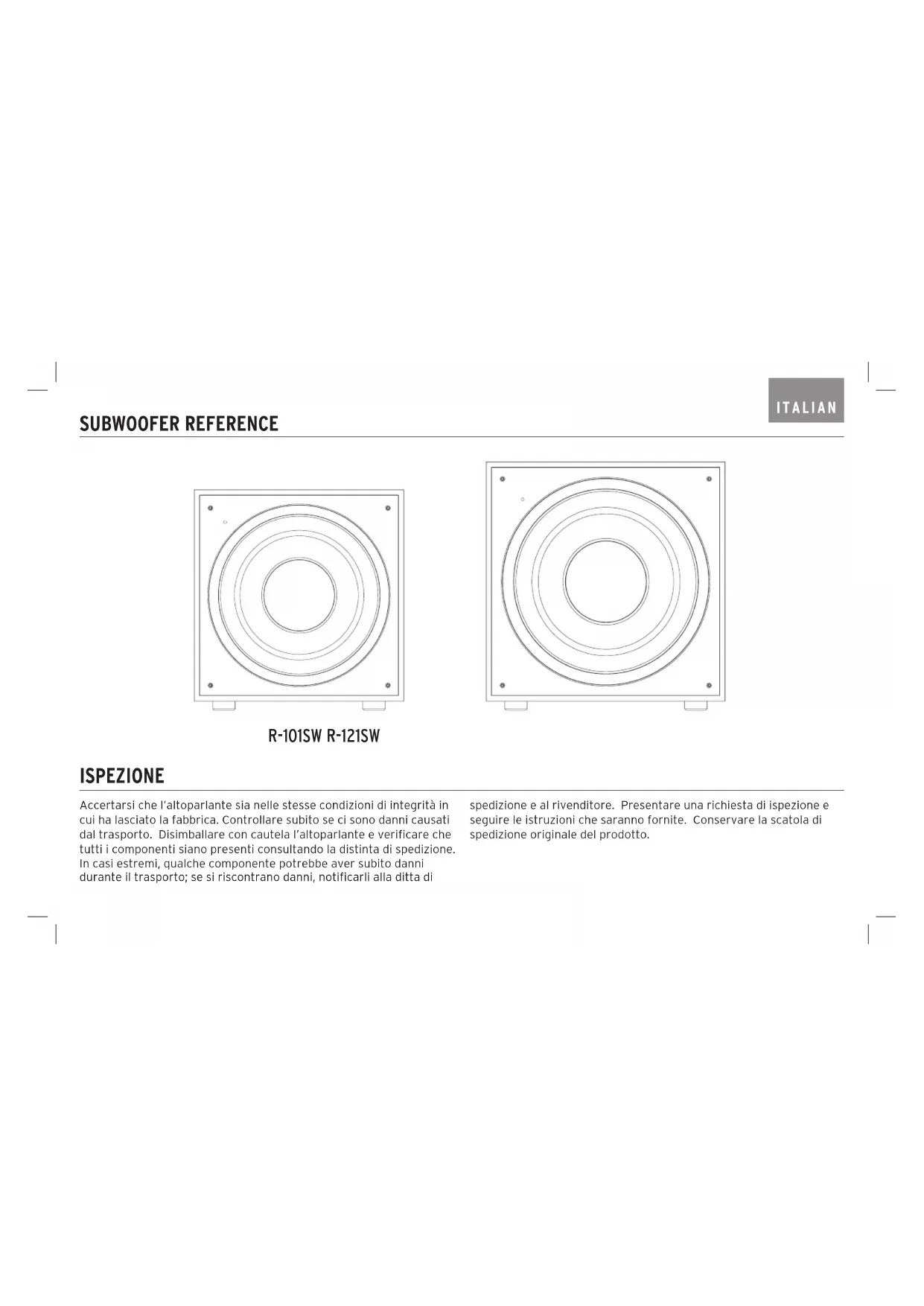

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I subwoofer amplificati Klipsch* sono stati progettati per riproduire i bassi profondi e offrir une resa sonora elevatissima sa con brani musicali che con i film. Per ottenere i migliorori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto po ave un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si augmente il livello dell'uscita ai bassi, cioè se lo si colloca presso il centro di una parete o lontano delle pareti si diminuisce tale livello. Provarre a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegarne I'amplificatore incorporeato a una presa di corrente.

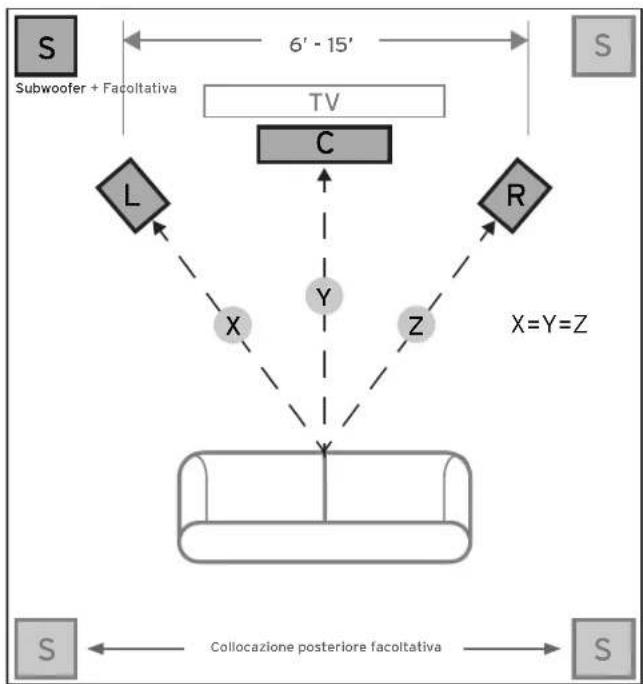

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato alla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e colleague l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduire sua musica sua film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternatively se ne possono collegare le uscite per preamplificatore dei canali sinistro e destroagli ingressi sinistro(L)/LFE e destro(R) del subwoofer.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il commande del volume subwoofer sul ricevitore a meta corsa overo nella posizione "O dB", quando augmentare il volume (il guadagno) del subwoofer finché non è uquale al livello di uscita degli altoparlanti principali. Completata esta impostazione, il commande del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolare contemporaneamente il volume sa del subwoofer sa degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitoretramite la connessione al livello alto, nel ricevitore non sare necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequence vengono "trasferite" dagli altoparanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtrato passa-basso sul subwoofer sulla posizione di estrema destra (160Hz) . Impostare il punto di crossover in base alle dimensioni degli altoparanti sinistro/destro utilizzati nell'implanto. Come regola generale, per altoparanti da pavimento, più grandi, impostare il punto di crossover tra 50e90Hz , nelle se si usano piccoli altoparanti

da scaffale overo "satelliti" come altoparanti principali, impostarlo tra 90 e 150Hz . Quanto più piccolo è l'altoparlante, tanto magiore delve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completing le connessioni dell'impliano. Se il ricevitore non ha un punto di crossover impostabile, impostare invenze il filtrato passa-basso sul subwoofer nelle stesso intervallo di valori raccomandi (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo dato adatta acusticamente l'uscita del subwooferagli altoparlanti principali. Selezionate la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

Off/Auto/On - Quando questo selettore è nella posizione "Auto", il subwoofer si accende automaticamente quando rileva un segnale. Passa automaticamente nella modalità di standby una volta trascorsi 15-20 minuti alla sua presente alcun segnale. quando il selettore è nella posizione "On", il subwoofer rimane acceso finché non viene portato manually a un'altra impostazione. quando il selettore è nella posizione "Off", il subwoofer rimane spento finché non viene riportato manually nella posizione "Auto" o "On".

Spia LED di alimentazione - è situata sul diaframma anteriore e indica lo stato di funzionamento dell' amplificatore incorpore, accendendosi in verde quando l' amplificatore è accesso e riceve un segnale. Se la spia è spenta, l' amplificatore è spento. Per ulteri informazioni sui comandi menzionati in quello manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

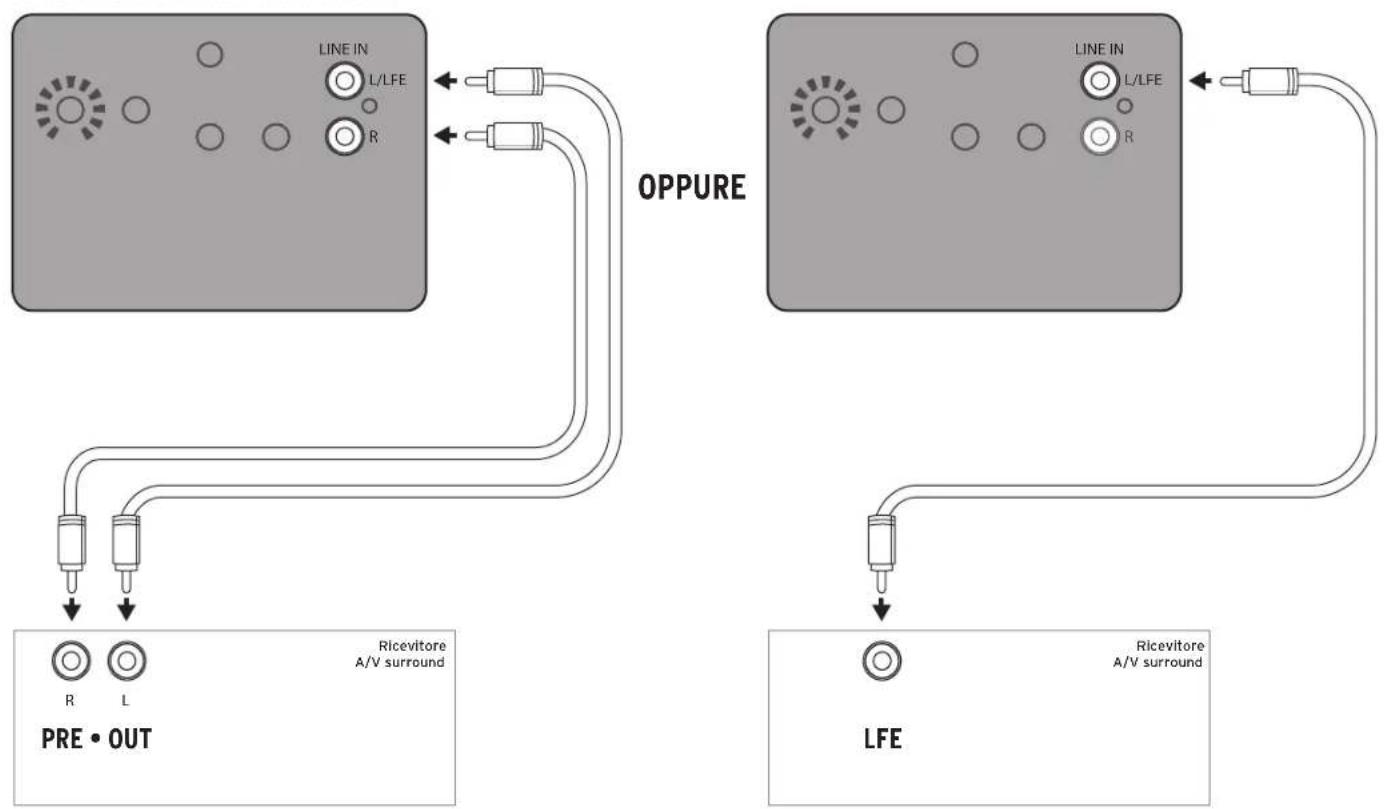

FIGURA 2
CONNECTION DI UN SUBWOOFER R-101SW O R-121SW

CURA E PULIZIA

Il Music Center kmc1 ha una direvole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register.

• Si riceveranno sono informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per migliorare in caso di reclami coperti alla garanzia.
