R121SW - Subwoofer KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer activo
Marca	Klipsch
Modelo	R121SW
Amplificador integrado	Sí
Entrada de línea	Left/LFE y Right (RCA)
Ajustes	Ganancia (Level), Filtro pasa-bajos (Lowpass), Fase (0/180°), Alimentación (Auto/On/Off)
Modo de espera automático	Sí, después de 15-20 minutos sin señal
Indicador de encendido	Verde (encendido) / Apagado (sin tensión)
Acabado	Vinilo resistente
Ubicación recomendada	En una esquina de la habitación, en la misma pared que los altavoces frontales
Mantenimiento	Desempolvado o limpieza con paño seco. Evitar productos abrasivos o disolventes
Seguridad	Desconectar el aparato antes de cualquier conexión
Potencia	No especificada en el manual
Dimensiones (aprox.)	Altura: 41 cm, Anchura: 36 cm, Profundidad: 41 cm (estimación)
Peso (aprox.)	12 kg (estimación)
Alimentación	110-120 V o 220-240 V (según región, no especificado)
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamo
Compatibilidad	Receptores con salida Subwoofer Pre Out o salidas preamplificadas

Preguntas frecuentes - R121SW KLIPSCH

¿Cómo conectar mi subwoofer Klipsch R121SW a un receptor?

Use la entrada Left/LFE (RCA) si su receptor tiene una salida Subwoofer Pre Out. Conecte un cable RCA desde la salida del receptor a la entrada Left/LFE. Si su receptor no tiene salida de subwoofer, use las salidas preamplificadas izquierda y derecha hacia las entradas Left/LFE y Right.

¿Dónde colocar el subwoofer para obtener el mejor rendimiento?

Coloque el subwoofer en una esquina de la habitación, en la misma pared que sus altavoces frontales. La posición en esquina aumenta el volumen de los graves. Pruebe diferentes posiciones para encontrar la que mejor se adapte a su habitación.

¿Cómo ajustar el nivel (ganancia) del subwoofer?

Ajuste primero el volumen del subwoofer a la posición media o 0 dB en el receptor, luego aumente la ganancia del subwoofer hasta que los graves se equilibren con sus altavoces principales. Use el botón LEVEL del subwoofer.

¿Para qué sirve el filtro pasa-bajos (Lowpass)?

El filtro pasa-bajos determina la frecuencia a partir de la cual los graves se envían al subwoofer. Gire el botón LOWPASS hacia 160 Hz para un ajuste a través del receptor. Para altavoces grandes, ajuste entre 50-90 Hz; para altavoces pequeños, entre 90-150 Hz.

¿Cómo usar el ajuste de fase (0/180)?

El ajuste de fase permite alinear el subwoofer con los altavoces principales. Seleccione la posición (0° o 180°) que produzca más potencia en su posición de escucha. Pruebe ambas para ver cuál ofrece un mejor rendimiento.

¿Qué significa el modo Auto/On/Off?

En la posición Auto, el subwoofer se enciende automáticamente cuando detecta una señal y entra en espera después de 15-20 minutos sin señal. En On, permanece encendido. En Off, está apagado hasta que cambie el interruptor.

¿Por qué el indicador luminoso está apagado?

El indicador verde indica que el amplificador está encendido y recibe una señal. Si está apagado, verifique que el subwoofer esté enchufado y que el interruptor no esté en Off. Asegúrese también de que el receptor esté enviando una señal.

¿Cómo limpiar mi subwoofer Klipsch R121SW?

Use un paño seco o un cepillo de aspiradora para eliminar el polvo. Evite productos abrasivos, disolventes o detergentes agresivos que puedan dañar el acabado de vinilo.

¿Qué hacer si no tengo salida de subwoofer en mi receptor?

Puede usar las salidas preamplificadas izquierda y derecha de su receptor (si están disponibles) y conectarlas a las entradas Left/LFE y Right del subwoofer. De lo contrario, use una conexión de alto nivel a través de los terminales de los altavoces (consulte el manual del receptor).

Mi subwoofer no produce ningún sonido, ¿qué debo verificar?

Verifique que el cable esté bien conectado, que el interruptor no esté en Off, que el receptor esté enviando una señal (subwoofer activado en los ajustes). Asegúrese de que el volumen del subwoofer no esté al mínimo. Pruebe también la fase (0/180) y el filtro pasa-bajos.

MANUAL DE USUARIO R121SW KLIPSCH

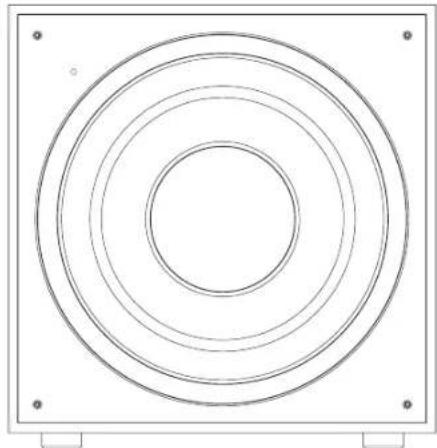

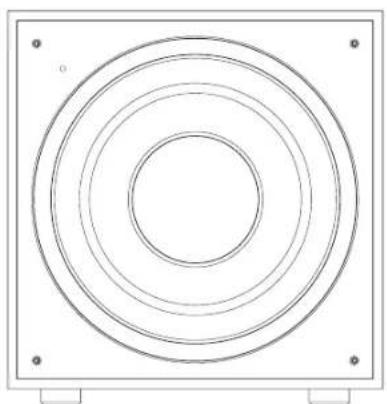

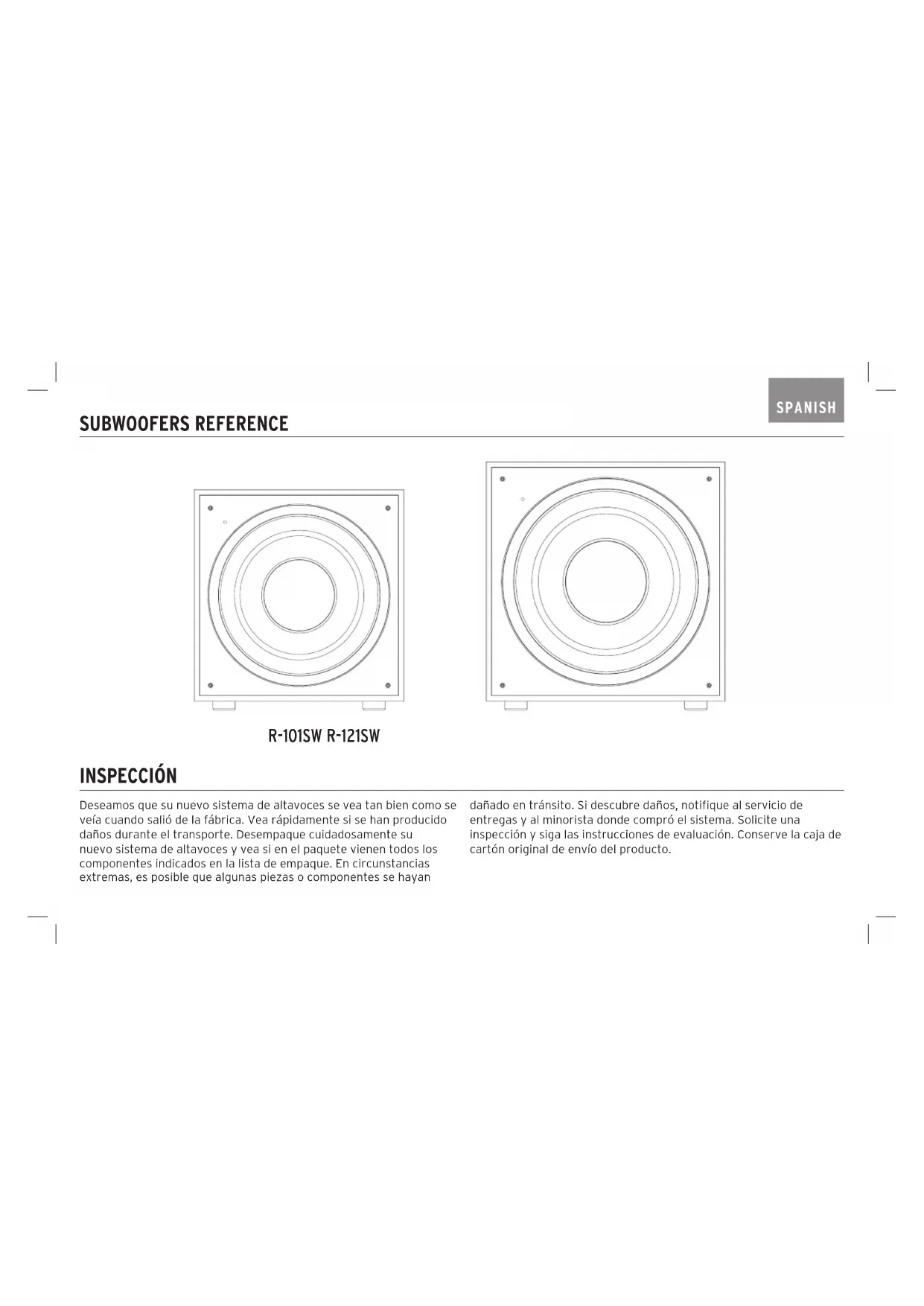

Deseamos que su nuevo sistemas de altavoces se vea tan bien como se va cuando salio de la fabrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistemas de altavoces y vea si en el paquete viene todos los componentes indicados en la lista de empaque. En circunstancias extremas, es possible que的一些 piezas o componentes se hayan

dañado en transito. Si descubre daños, notifique al servicios de entrega y al minorista sobre compró el sistemas. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

UBICACION DEL SUBWOOFER REFERENCE

Los subwoofer alimentados de Klipsch⁵ han sido diseñados para reproducir bajos profundos y tener el impacto que hace que suspellicas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala jusqu'à la pared contra la cuales se ponen los altovoces de canal frontal (Consulte la figura 1). Tenga en cuenta que laubicación en la sala pueda tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere,urrente el rendimiento de bajos;ponerlo al centro de la pared o fauna de la sala lo disminuye.Experimente con diversas options de colocacion y configuraciones de controlles hasta encontrar las que mayor se adapten a la sala y a su gusto en particular. Cuando escoja laubicacion del subwoofer, tengena en cuenta que es necessario connectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

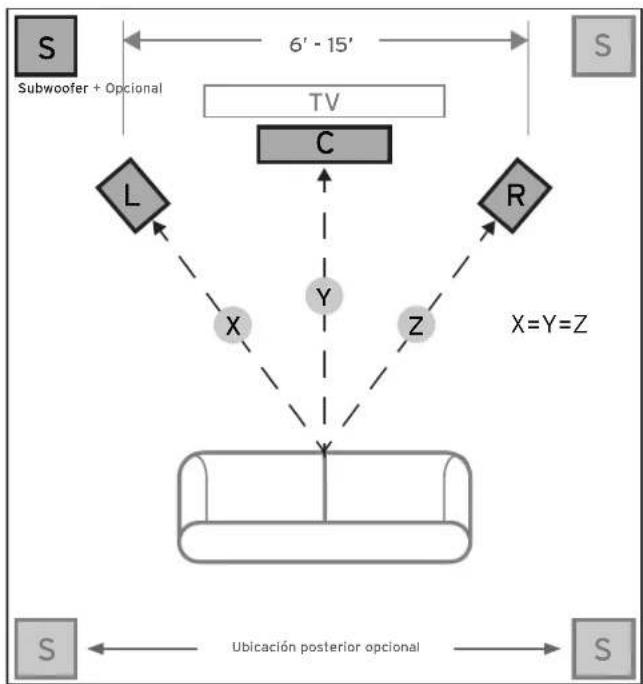

FIGURA1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

CONEXIONES Y CONTROLES

PRECAUCION: Desenchufe el subwoofer del enchufe de corriente alterna de la pared antes de hacer conexiones.

Conexión de entrada de linea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tiene una calidad de subwoofer de niveau de linea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador)iene esta calidad, conecte un extremo de un cable de subwoofer y conecte el othero extremo del cable a la entrada de linea del subwoofer que dice LEFT/LFE.Esta conexión le permitte al subwoofer的功能ar con música ypelliculas de sonido surround (consulte el manual del receptor). Si no hay calidad de subwoofer en el receptor, pueda conectar alternatively grandes salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si lasiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está conectado a la calidad de subwoofer de un receptor surround, ponga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posicion "0 dB". Luegourrente el volumen (es decir, la amplificacion) del subwoofer hasta que corresponda a la calidad de los altovoces principales. Después de hacer esta configuracion, el control de volumen del amplificador o preamplificador principal del systema sera el control de volumen común del subwoofer y de los altovoces. Si el subwoofer está conectado a las salidas de preamplificacion izquierda y derecha de un receptor, o está cableado a工程技术 de alto nivel a las terminales de altavoz del receptor, en esee receptor no sera necessario fjjar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el limite superior de las Frequencias que se pasan de los altavoces al subwoofer. Si se va a fiar el punto de crossover en el receptor, gire la perilla del filtrto de pasabajas del subwoofer al máximo a la derecha (160 Hz). Fije el punto de crossover según el時間 de los altavoces principales izquierdo y derechocho queonga el sistemas. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son

altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz. Mientras más(PC)sea el alto, mas alto debe ser el ajuste hasta que las Frequencias de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistemas quede completenesscabledo. Si el receptor noiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer segun las mismas configuraciones recomendadas (consulte el manual del receptor si DEAsea informacion adicular de configuracion de altavoces).

Fase (PHASE) 0/180. Este control se utilizes para hacer correponder acúscintamente la calidad del subwoofer con la de los altovoces principales. Selección la posión, 0° o 180° , en la cuales el subwooferonga el mayor rendimiento de bajos en la posión de audicion.

Off/Auto/On Cuando este interruptor está en la posicón "Auto", el subwoofer se enciende automatistically al detectar una senal. Si pasan más de 20 horas sin senal, el subwooferoca automatistically a la modalidad "en esperá". Cuando el interruptor se fija en la posicón "On", el subwoofer permanece encendido hasta que el interruptor se pasa manualmente a另一边 posicion. Cuando el interruptor está en la posicón "Off", el subwoofer permanece apagado hasta que el interruptor se pasa manualmente a la posicion "Auto" u "On".

Indicador LED de alimentacion. Este LED está ubicado en el bafle delantero del subwoofer e indica el estado de configuracion del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y reciibiendo una sealsa. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para Obtener mas informacion sobre los 控les mentionados en este manual y sobre procesamento de bajos, va a su distribuidor o vaya a www.klipsch.com

El subwoofer tiene un acabado de vinilo resistente que solamente requires quitarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

REGISTRO DEL PRODUCTO

Registresuproductonenlineanwww.klipsch.com/register

• Klipsch lo mantendrá al día sobre新模式 productos y promociones.
• Sus datos personales no se vendieran nunca.
  -Esta informacion de registrar no se utilizes para propuestos de garantia.

Conserve su recibo para hacer las reclamaciones de garantía.
