Produkttyp	Aktiv-Subwoofer
Marke	Klipsch
Modell	R121SW
Integrierter Verstärker	Ja
Line-Eingang	Left/LFE und Right (Cinch)
Einstellungen	Gain (Level), Tiefpassfilter (Lowpass), Phase (0/180°), Stromversorgung (Auto/On/Off)
Automatischer Standby-Modus	Ja, nach 15-20 Minuten ohne Signal
Betriebsanzeige	Grün (eingeschaltet) / Aus (ausgeschaltet)
Ausführung	Beständiges Vinyl
Empfohlene Aufstellung	In einer Raumecke, an derselben Wand wie die Frontlautsprecher
Pflege	Abstauben oder Reinigung mit einem trockenen Tuch. Vermeiden Sie Scheuermittel oder Lösungsmittel
Sicherheit	Gerät vor dem Anschließen vom Netz trennen
Leistung	Nicht in der Anleitung angegeben
Abmessungen (ca.)	Höhe: 41 cm, Breite: 36 cm, Tiefe: 41 cm (Schätzung)
Gewicht (ca.)	12 kg (Schätzung)
Stromversorgung	110-120 V oder 220-240 V (je nach Region, nicht angegeben)
Produktregistrierung	Online unter www.klipsch.com/register
Garantie	Beleg für Reklamationen aufbewahren
Kompatibilität	Receiver mit Subwoofer-Pre-Out-Ausgang oder Vorverstärkerausgängen

Häufig gestellte Fragen - R121SW KLIPSCH

Wie schließe ich meinen Klipsch R121SW Subwoofer an einen Receiver an?

Verwenden Sie den Left/LFE-Eingang (Cinch), wenn Ihr Receiver über einen Subwoofer-Pre-Out-Ausgang verfügt. Schließen Sie ein Cinch-Kabel vom Ausgang des Receivers an den Left/LFE-Eingang an. Falls Ihr Receiver keinen Subwoofer-Ausgang hat, verwenden Sie die Vorverstärkerausgänge links und rechts an die Eingänge Left/LFE und Right.

Wo sollte der Subwoofer für beste Leistung platziert werden?

Stellen Sie den Subwoofer in eine Raumecke, an derselben Wand wie Ihre Frontlautsprecher. Die Eckposition erhöht die Basslautstärke. Probieren Sie verschiedene Positionen aus, um die beste für Ihren Raum zu finden.

Wie stelle ich die Lautstärke (Gain) des Subwoofers ein?

Stellen Sie zuerst die Lautstärke des Subwoofers auf die Mittelstellung oder 0 dB am Receiver ein, dann erhöhen Sie den Gain des Subwoofers, bis der Bass mit Ihren Hauptlautsprechern ausgewogen ist. Verwenden Sie den LEVEL-Regler am Subwoofer.

Wozu dient der Tiefpassfilter (Lowpass)?

Der Tiefpassfilter bestimmt die Frequenz, ab der die Bässe an den Subwoofer gesendet werden. Drehen Sie den LOWPASS-Regler auf 160 Hz für die Einstellung über den Receiver. Für große Lautsprecher stellen Sie zwischen 50-90 Hz ein; für kleine Lautsprecher zwischen 90-150 Hz.

Wie verwende ich die Phaseneinstellung (0/180)?

Die Phaseneinstellung dient dazu, den Subwoofer mit den Hauptlautsprechern auszurichten. Wählen Sie die Position (0° oder 180°), die an Ihrem Hörplatz die meiste Leistung erzeugt. Testen Sie beide, um zu sehen, welche besser klingt.

Was bedeutet der Modus Auto/On/Off?

In der Stellung Auto schaltet sich der Subwoofer automatisch ein, wenn er ein Signal erkennt, und schaltet nach 15-20 Minuten ohne Signal in den Standby. In On bleibt er eingeschaltet. In Off ist er ausgeschaltet, bis Sie den Schalter umlegen.

Warum leuchtet die Betriebsanzeige nicht?

Die grüne Anzeige zeigt an, dass der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn sie aus ist, überprüfen Sie, ob der Subwoofer angeschlossen ist und der Schalter nicht auf Off steht. Stellen Sie auch sicher, dass der Receiver ein Signal sendet.

Wie reinige ich meinen Klipsch R121SW Subwoofer?

Verwenden Sie ein trockenes Tuch oder eine Staubsaugerbürste, um Staub zu entfernen. Vermeiden Sie Scheuermittel, Lösungsmittel oder aggressive Reinigungsmittel, die die Vinyloberfläche beschädigen könnten.

Was tun, wenn mein Receiver keinen Subwoofer-Ausgang hat?

Sie können die Vorverstärkerausgänge links und rechts Ihres Receivers (sofern vorhanden) verwenden und diese an die Eingänge Left/LFE und Right des Subwoofers anschließen. Andernfalls verwenden Sie eine Hochpegelverbindung über die Lautsprecherklemmen (siehe Handbuch des Receivers).

Mein Subwoofer gibt keinen Ton von sich, was soll ich überprüfen?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist, der Schalter nicht auf Off steht, der Receiver ein Signal sendet (Subwoofer in den Einstellungen aktiviert). Stellen Sie sicher, dass die Lautstärke des Subwoofers nicht auf Minimum steht. Testen Sie auch die Phase (0/180) und den Tiefpassfilter.

BEDIENUNGSANLEITUNG R121SW KLIPSCH

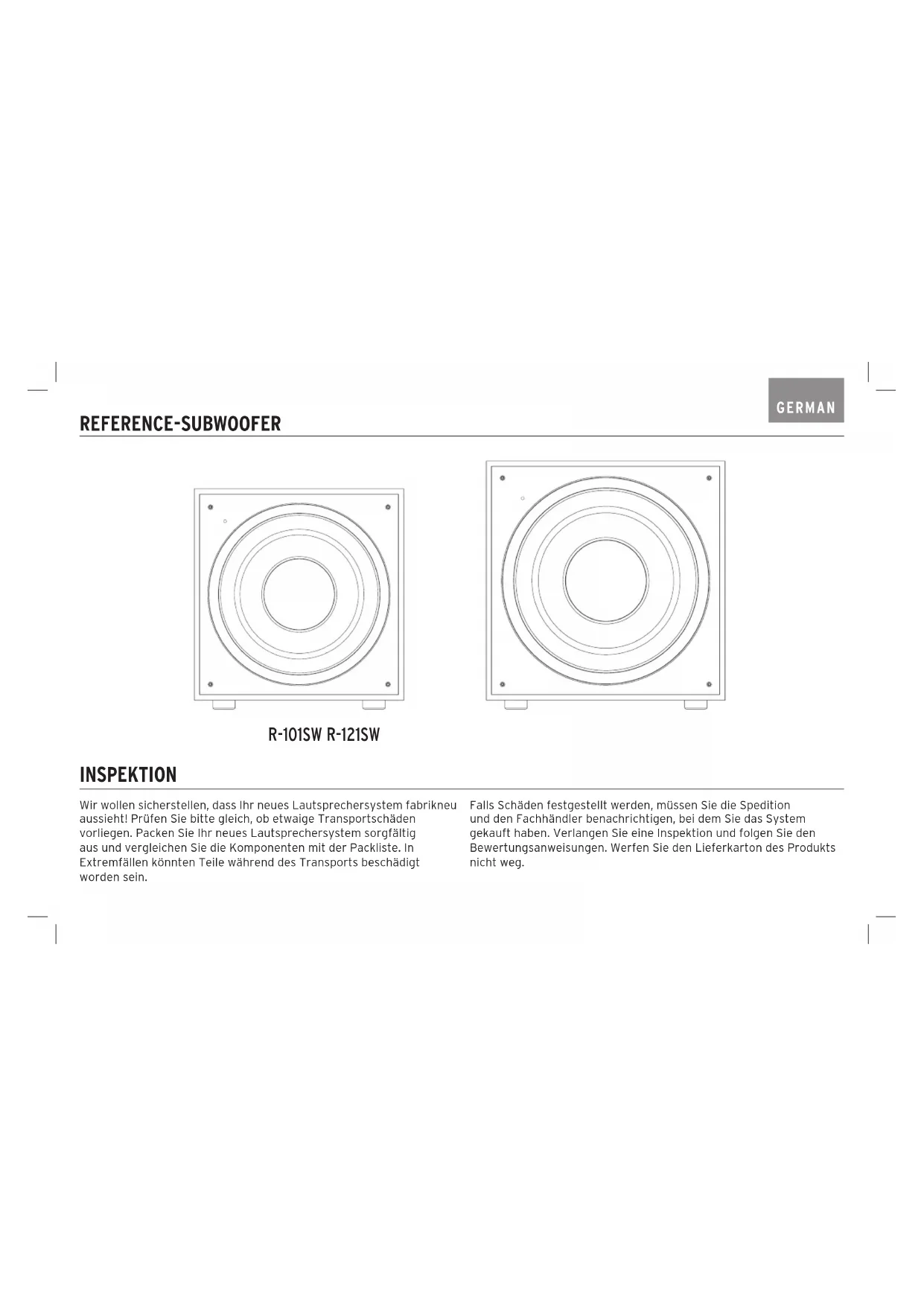

Wir wollen sicherstellen, dass ihr neues Lautsprachersystem fabrikne aussieht! Prufen Sieitte gleich, ob etwaige Transportschaden vorliegen. Packen Sie Ihr neues Lautsprachersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen konnten Teile während des Transports beschädigt worden sein.

Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG IHRES REFERENCE-SUBWOOFERS

Die Aktiv-Subwoofer von Klipsch bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofoers in einer Zimmerecke an der gleichen Wand wie die vorderen Laufsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofoers haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entwickelnt die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzerungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofoers wahlen, sollen den Sie daran denken, dass Sie den eingebauten Verständiger des Subwoofoers ans Stromnetz anschließen müssen.

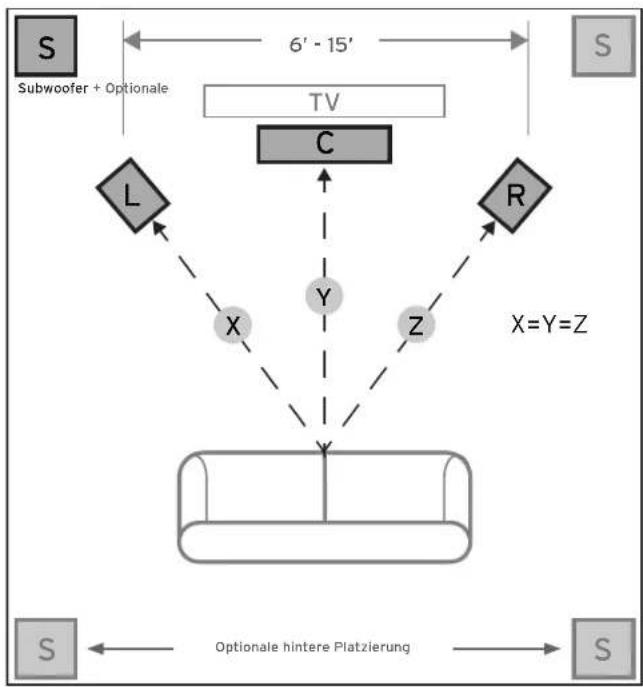

ABBILDUNG 1 LAUTSPRECHERPLATZIERUNG IM HORBEREICH

ANSCHLUSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

"LINE IN"-Anschluss - Heutzutage verfügen die meisten Surround-Receiver (und Vorverträker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch Ohres Receivers). Falls Ihr Receiver kein Subwooferausgang besitzt, können Sie auch die linken und rechten Vorverträkerausgänge des Receivers (falls vorhanden) mit dem Left/LFE- und rechten Eingang am Subwoofer verbinden.

Verstärkungsregler (LEVEL) - Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwooers, bis der Lautstärkepegel des Subwooers dem ihrer Hauptlatsprecher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverträger his Systems bzw. am Vorverträger als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten Vorverstärkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist, muss am Receiver keine Subwooferlautstärke eingestellt werden, bevor der Verstärkungsfaktor des Subwooers eingestellt wird.

"LOWPASS" (Tiefpass) - Der gewähnte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Laufsprechen an den Subwoofer, übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Grobe der im System verwendenten linken/rechten Hauptloutsprecher ein. Als Faustregel gilt, dass man bei

großeren Standlautsprachern den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn Sie keinere Regallautspricher oder Satellitenlautspricher als Hauptlautspricher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Je kleiner der Laustspricher,estohigher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung his Systems nahtlos zwischen Laustsprichern und Subwoofer übergeben. Wenn Ihr Receiver keine Einstellung fur den Crossover-Punkt besitzt,stellen Sie staatdeffen den Tiefpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Laustspricher finden Sie im Handbuch des Receivers).

PHASE"0/180-Mit thisem Regler passen Sie die Ausgabe Ihres Subwoofer akustisch an die Hauptlautsprecher an. Wahlen sie die Position (0° oder 180°) , in der der Subwoofer an der Hörposition lauter klingt.

Off/Auto/On - Wenn der Schalter auf „Auto“ steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er sich automatisch nach 15-20 Minuten in den Standby-Modus. Wenn der Schalter auf „On“ steht, bleibt der Subwoofer eingeschaltet, bis manuell eine andere Einstellung gewählt wird. Wenn sich der Schalter in der Position „Off“ befindet, bleibt der Subwoofer ausgeschaltet, bis der Schalter manuell auf die Position „Auto“ oder „On“ gestellt wird.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebstatus des eingebauten Verstärkers. Die LED leucht grün auf, wenn der Verstärker eingeschaltet ist und ein Signal empfangt. Wenn die LED gar nicht aufleucht, ist der Verstärker ausgeschelt. Weitere Informationen über die in this dem Handbuch erwähnten Regler und das Bass-Management konnen Sie von Ihrem Fachhandlender oder auf www.klipsch.com erhalten.

ABBILDUNG 2

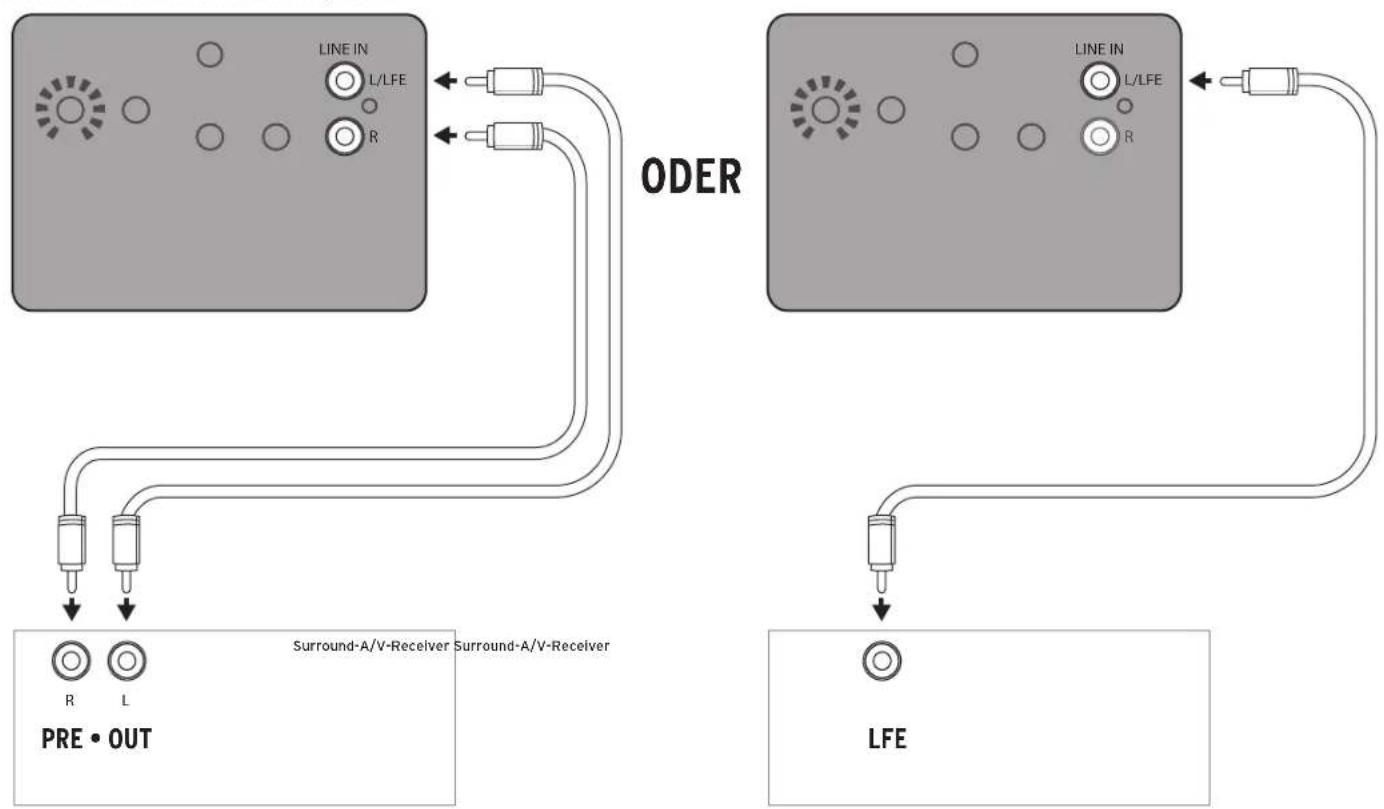

ANSCHLUSS FÜR DEN SUBWOOFER R-101SW, R-121SW

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügbar über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehause mit dem Bürstenaufssatz eines Staubsaugers entfern.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Qulttung auf,um die Garantie in Anspruch behmen zu konnen.

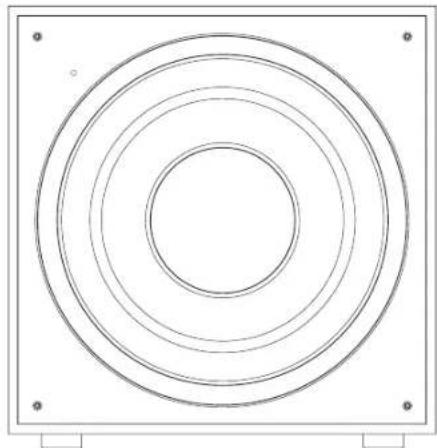

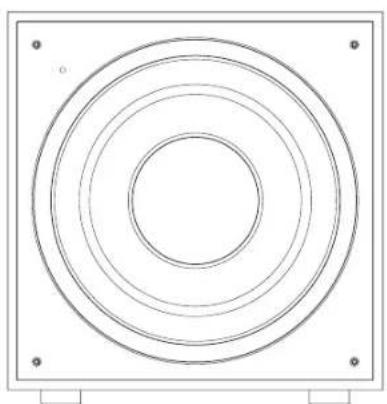

R-101SW R-121SW

INSPECCION
