免费查找设备手册 Reference R-112SW KLIPSCH PDF格式.
| 品牌 | Klipsch |
| 型号 | Reference R-112SW |
| 产品类型 | 有源低音炮 |
| 扬声器 | 1 x 12英寸 (30.5厘米) 铜合金长冲程 |
| 功放 | D类, 200 W RMS (400 W 峰值) |
| 频率响应 | 24 Hz – 125 Hz ±3 dB |
| 低通滤波器 | 40 Hz – 160 Hz (可调) |
| 相位 | 可切换 0° / 180° |
| 输入 | 线路电平 (RCA) L/LFE, R; WA端口用于WA-2无线模块 (可选) |
| 电源开关 | ON/AUTO/OFF开关; 15-20分钟后自动待机 |
| 电源指示灯 | 前面板LED (绿色) |
| 表面处理 | 耐磨乙烯基 |
| 尺寸 (宽 x 深 x 高) | 397 x 480 x 445 mm |
| 重量 | 20.4 kg |
| 电源 | 交流电, 230 V ~ 50 Hz 或 120 V ~ 60 Hz |
| 功耗 | ~100 W (工作), <1 W (待机) |
| 主要功能 | 低频管理, 可调低通滤波, 相位, 增益, 自动待机, LFE输入, 可通过WA-2无线连接 |
| 维护与清洁 | 用干布或带刷吸尘器除尘; 避免使用研磨性产品 |
| 安全 | 连接前拔掉电源; 避免潮湿环境 |
| 备件与可维修性 | 联系经销商或Klipsch; 用户不可自行维修 |
| 一般信息 | 建议在线注册 klipsch.com/register; 保存收据以供保修 |
| 包含附件 | 电源线, 用户手册 |
1 问题 关于此设备。回答您知道的问题或提出自己的问题。
KLIPSCH Reference R-112SW 具有多个控制选项，以便您根据安装进行调整：
前面板上的绿色 LED 指示灯显示低音炮的工作状态。
下载您的设备说明 低音炮 免费PDF格式！查找您的手册 Reference R-112SW - KLIPSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Reference R-112SW 品牌 KLIPSCH.
1) 标准、基准、比较点
2) 展现传奇的杰士音响
1946年以来的宏亮与自豪
1946年，保罗·克里普什（Paul W. Klipsch）凭借所创立的专有扬声技术和对声学原理的理解，彻底改变了音响行业，成就了广受世人赞誉的标志性音响声音。如今，我们仍然忠实于保罗的理念，继承公司近一个世纪以来努力和智慧的结晶，把其精华融入公司的每件音响产品。这些产品体现了我们几十年来对完美听觉艺术的痴迷和追求。请亲身体验杰士参考系列音响所再现的强劲、细腻且富有情感的声音。我们是Keepers of the Sound®。
希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。
根据设计，杰士□有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。


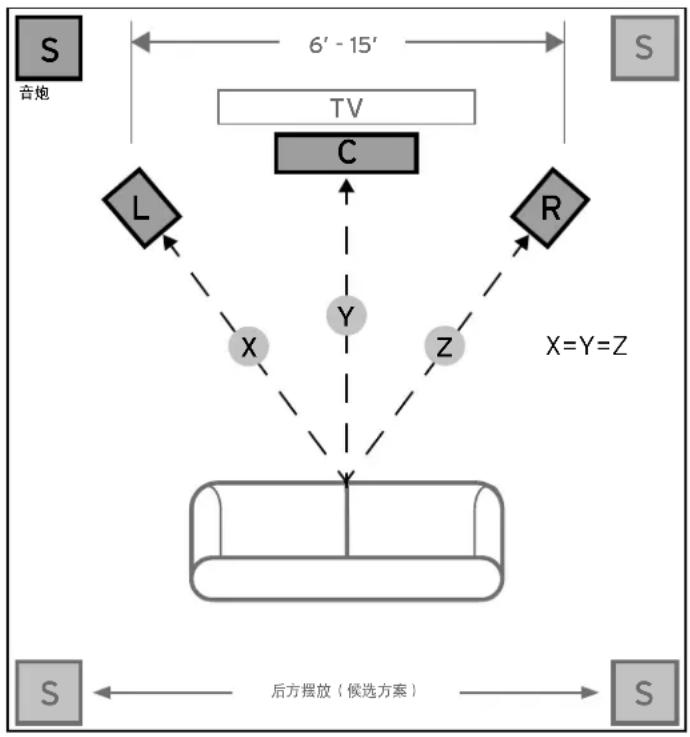

图1
聆听区的音箱摆放方式
注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。
“LINE IN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：Subwoofer Pre Out, Sub Out, SW Out等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可以将该前置放大器输出端连接到低音炮上的LEFT/LFE输入端。
WA-2端口连接：为了把R-110SW、R-112SW或R-115SW低音扬声器进行无线连接，Klipsch公司提供了WA-2设备。WA-2只能配合特定的、具有“WA Port”输入端的杰士、能量(Energy)、幻影(Mirage）和尊宝(Jamo)品牌低音炮。根据设计，WA-2通过2.4 GHz频率把无线信号发送到15.24米半径范围内。 欲知详情，请访问klipsch.com。
“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0 dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无法在接收器上调整低音炮音量。
“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。
“PHASE”0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。
“电源（POWER）” AUTO/ON/OFF（自动/开启/关闭）：该开关设到“ON”位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将在感应到信号时自动“打开”。如果没有信号，它将在15-20分钟内自动转入“待机模式”。设到“OFF”位置时，低音炮将始终“关闭”，直到该开关被手动调回至“ON”或“AUTO”或“STANDBY”位置。
电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问 www.klipsch.com

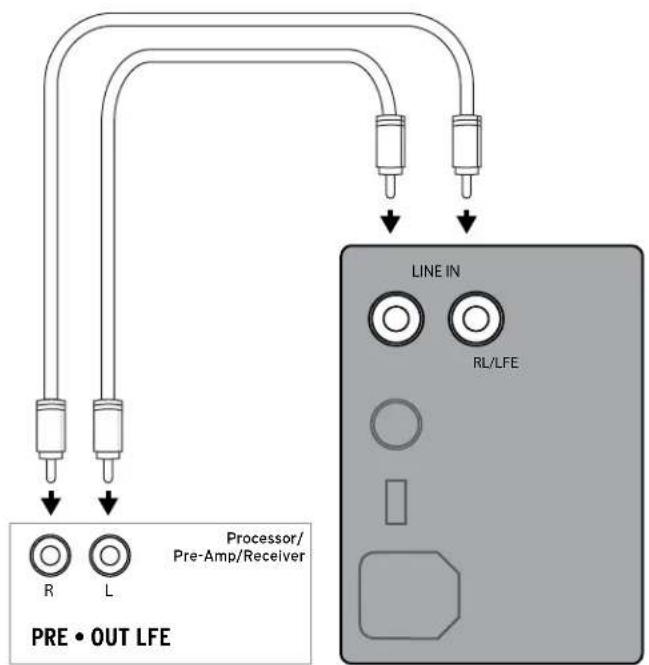

图2

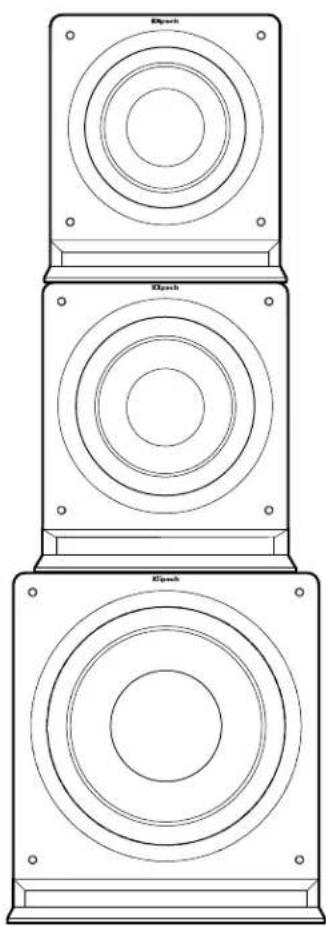

R-110SW、R-112SW、R-115SW低音炮连接图
低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。
请在www.klipsch.com/register在线注册您的产品
· 了解最新产品促销活动。
· 您的个人信息绝不会被转售。
·该注册信息不用于保修目的。
请保存好您的收据，保修时我们需要您出示该收据。
