Type de produit	Panneau de toit statique pour enceinte
Marque	Tripp Lite
Modèle	SRCTMTCVR750
Catégorie	Unité Centrale
Largeur	750 mm
Profondeur	Variable selon cadre d'enceinte
Hauteur	Épaisseur du panneau (env. 1-2 cm)
Poids approximatif	5 kg
Matériau	Acier
Couleur	Noir
Contenu du colis	1 panneau de toit, 2 panneaux de remplissage magnétiques, 4 vis M6x12, 4 rondelles M6, 4 poignées, 8 vis M4x10
Fonction principale	Recouvrir et sceller le dessus du cadre d'enceinte
Type de fixation	Vis autotaraudeuses M6x12
Accessoires inclus	Panneaux de remplissage magnétiques avec poignées
Installation requiert	Deux personnes ou équipement de levage
Environnement	Intérieur uniquement
Consignes de sécurité	Installation par personne qualifiée, ne pas utiliser en extérieur
Entretien	Nettoyage avec chiffon doux et sec, éviter produits abrasifs
Pièces détachées disponibles	Vis, rondelles, poignées sur demande
Compatibilité	Cadres SRCTMTFRM, montants SRCTMTTLBM, portes SRCTMTSDD

FOIRE AUX QUESTIONS - SRCTMTCVR750 Tripp Lite

Comment installer le panneau de toit statique ?

Placez le panneau sur les montants de support supérieurs du cadre, fixez-le avec les vis autotaraudeuses M6x12 et les rondelles, mais ne serrez pas complètement avant d'avoir installé tous les panneaux. Utilisez un assistant ou un équipement de levage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis ou d'une clé adaptée aux vis M6x12 et M4x10. Aucun outil spécialisé n'est requis.

Puis-je installer le panneau seul ?

Non, il est fortement recommandé d'avoir un assistant ou d'utiliser un équipement de levage mécanique pour soulever et positionner le panneau en toute sécurité.

Quels sont les modèles compatibles ?

Ce panneau est conçu pour les cadres SRCTMTFRM, les montants SRCTMTTLBM et les portes SRCTMTSDD de Tripp Lite.

Comment utiliser les panneaux de remplissage magnétiques ?

Fixez les poignées fournies sur les panneaux magnétiques, puis placez le côté magnétique contre le montant de support du cadre. Faites glisser le panneau vers le bas pour assurer un joint d'étanchéité à l'air.

Puis-je utiliser ce produit en extérieur ?

Non, ce produit est destiné à une utilisation en intérieur uniquement. Ne l'installez pas à l'extérieur ou dans des environnements difficiles.

Comment nettoyer le panneau de toit ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits abrasifs ou solvants qui pourraient endommager la finition.

Que faire si des pièces manquent ?

Contactez le service client Tripp Lite pour commander les pièces manquantes : vis, rondelles, poignées ou panneaux de remplissage.

Quelle est la garantie de ce produit ?

La garantie standard Tripp Lite est généralement de 2 ans. Vérifiez les conditions spécifiques sur le site officiel ou dans la notice.

Puis-je peindre le panneau ?

Il est déconseillé de peindre le panneau car cela pourrait affecter l'ajustement et l'étanchéité. Si nécessaire, utilisez une peinture compatible avec l'acier après avoir nettoyé et dégraissé la surface.

MODE D'EMPLOI SRCTMTCVR750 Tripp Lite

Guide d'installation

Ensemble de panneau de toit statique pour système d'enceinte pour allée

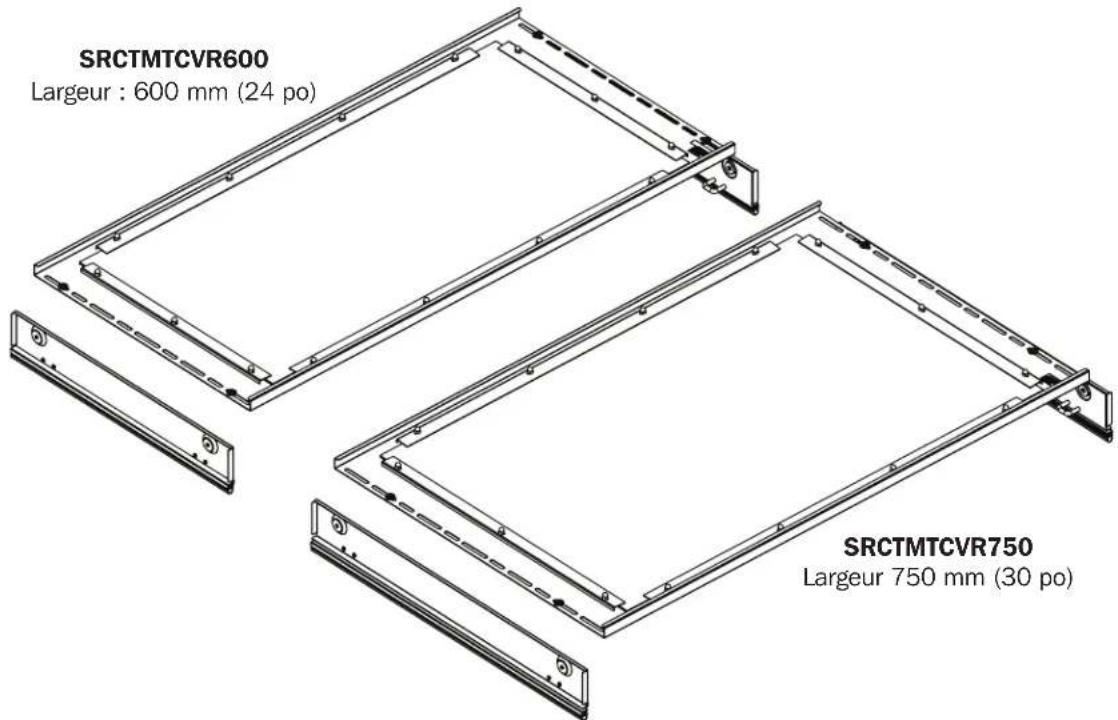

Modèles : SRCTMTCVR600, SRCTMTCVR750

English 1 • Español 5 • Русский 13

Ordre d'installation recommandé :

1. Ensemble de cadre SRCTMTFRM
2. Ensemble de montant SRCTMTTLBM
3. Ensemble de porte double coulissante SRCTMTSDD
4. Ensemble de panneau de toit statique SRCTMTCVR600, SRCTMTCVR750
5. Panneaux de base pour adaptateurs SRCTMTR600SH, SRCTMTR600TL, SRCTMTR750SH, SRCTMTR750TL

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance des instructions du présent manuel.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. Installer dans un environnement intérieur contrôlé. Ne pas installer à l'extérieur ou dans des environnements difficiles.

Liste des pièces

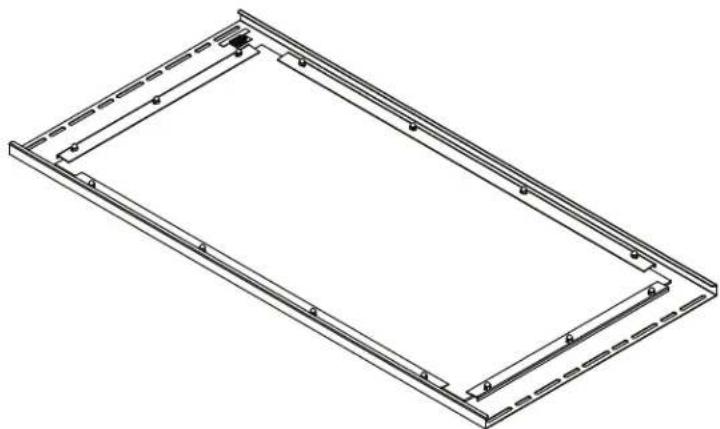

Panneau de toit
(x1)

Panneau de remplissage magnétique (x2)

Vis autotaraudeuse
M6 x 12
(x4)

Rondelle
M6
(x4)

Poignée de panneau
de remplissage
magnétique
(x4)

Vis
M4 x 10
(x8)

Installation

1 Avant de procéder à l'installation, s'assurer que l'ensemble de cadre SRCTMTFRM, l'ensemble de montant SRCTMTTLBM, l'ensemble de porte double coulissante SRCTMTSDD et les panneaux de base pour adaptateur SRCTMTRXXX (le cas échéant) ont été correctement assemblés.

Consulter les guides d'installation des produits pour plus d'informations.

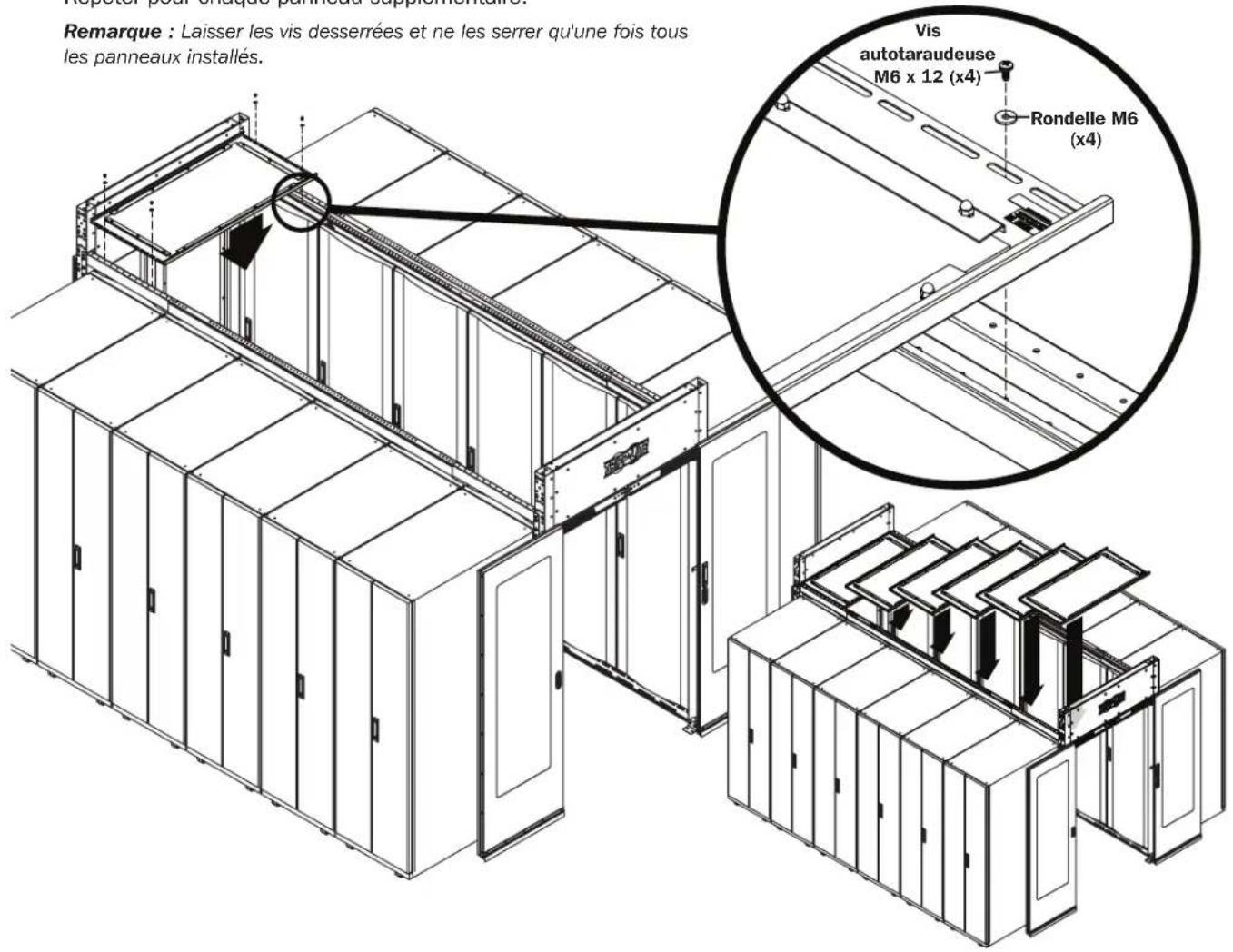

2 Avec l'aide d'un assistant, placer les panneaux de toit statiques sur le dessus des montants de support supérieurs du cadre de l'enceinte.

Fixer le panneau au montant en utilisant les vis incluses.

Répéter pour chaque panneau supplémentaire.

Remarque : Laisser les vis desserrées et ne les serrer qu'une fois tous les panneaux installés.

Installation

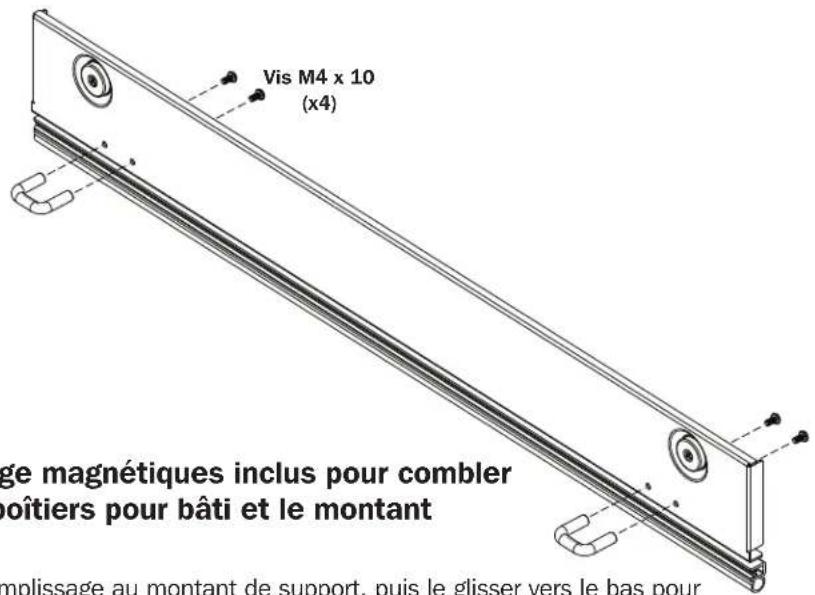

3 Fixer les poignées aux panneaux de remplissage magnétiques inclus.

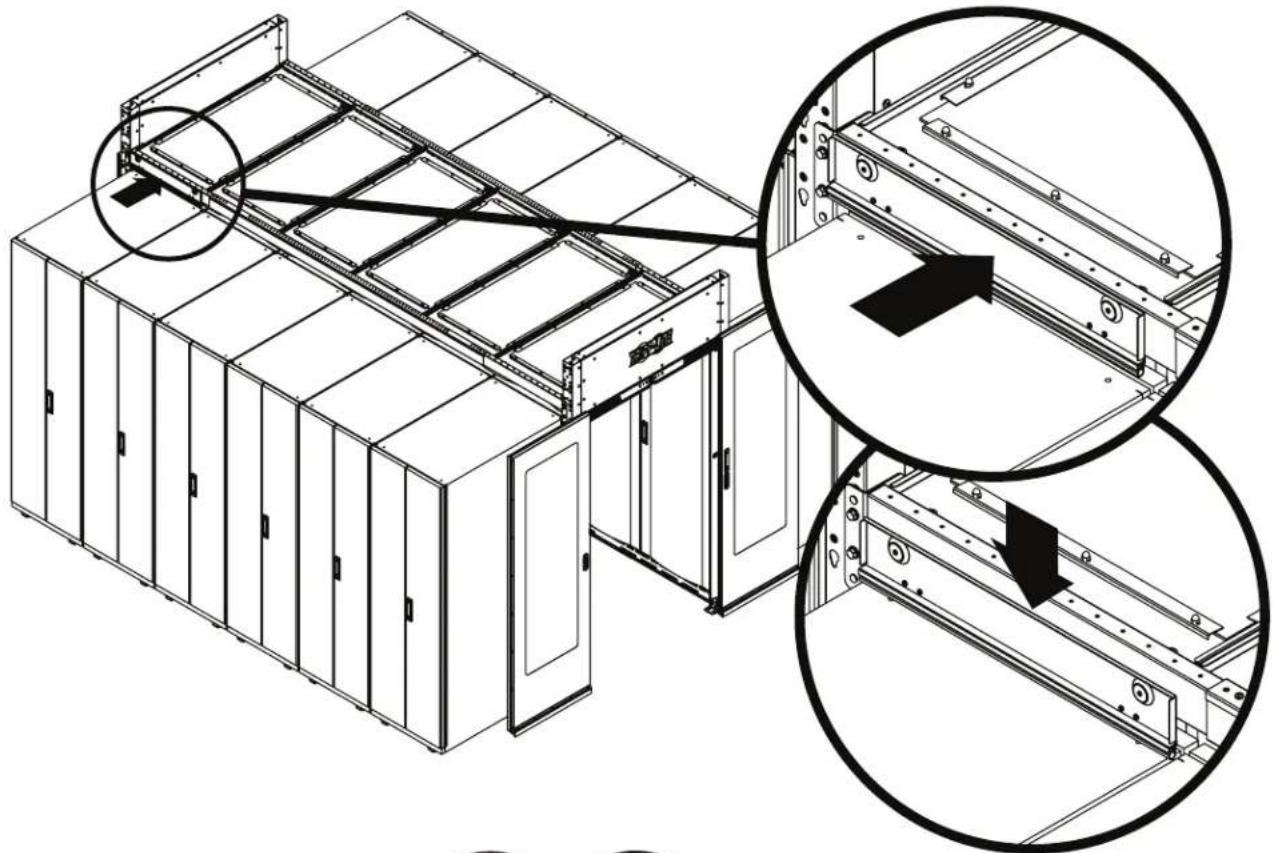

4 Utiliser les panneaux de remplissage magnétiques inclus pour combler l'espace vide entre l'armoire pour boîtiers pour bâti et le montant de support du cadre de l'enceinte.

- Fixer le côté magnétique du panneau de remplissage au montant de support, puis le glisser vers le bas pour permettre un joint d'étanchéité à l'air contre la partie supérieure de l'armoire pour boîtiers pour bâti.
