SRCTMTCVR750 - Центральный Блок Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Статическая панель крыши для корпуса
Бренд	Tripp Lite
Модель	SRCTMTCVR750
Категория	Центральный блок
Ширина	750 мм
Глубина	Зависит от рамы корпуса
Высота	Толщина панели (ок. 1-2 см)
Приблизительный вес	5 кг
Материал	Сталь
Цвет	Черный
Содержимое упаковки	1 панель крыши, 2 магнитные заполняющие панели, 4 винта M6x12, 4 шайбы M6, 4 ручки, 8 винтов M4x10
Основная функция	Накрывать и герметизировать верхнюю часть рамы корпуса
Тип крепления	Саморезы M6x12
Включенные аксессуары	Магнитные заполняющие панели с ручками
Установка требует	Два человека или подъемное оборудование
Окружающая среда	Только для помещений
Указания по безопасности	Установка квалифицированным персоналом, не использовать на улице
Обслуживание	Очистка мягкой сухой тканью, избегать абразивных средств
Доступны запасные части	Винты, шайбы, ручки по запросу
Совместимость	Рамы SRCTMTFRM, стойки SRCTMTTLBM, двери SRCTMTSDD

Часто задаваемые вопросы - SRCTMTCVR750 Tripp Lite

Как установить статическую панель крыши?

Поместите панель на верхние опорные стойки рамы, закрепите ее саморезами M6x12 и шайбами, но не затягивайте полностью, пока не установите все панели. Используйте помощника или подъемное оборудование.

Какие инструменты необходимы для установки?

Вам понадобится отвертка или ключ, подходящий для винтов M6x12 и M4x10. Специализированных инструментов не требуется.

Могу ли я установить панель самостоятельно?

Нет, настоятельно рекомендуется иметь помощника или использовать механическое подъемное оборудование для безопасного подъема и позиционирования панели.

Какие модели совместимы?

Эта панель предназначена для рам SRCTMTFRM, стоек SRCTMTTLBM и дверей SRCTMTSDD от Tripp Lite.

Как использовать магнитные заполняющие панели?

Прикрепите прилагаемые ручки к магнитным панелям, затем поместите магнитную сторону к опорной стойке рамы. Сдвиньте панель вниз, чтобы обеспечить воздухонепроницаемое уплотнение.

Можно ли использовать этот продукт на улице?

Нет, этот продукт предназначен только для использования в помещении. Не устанавливайте его на улице или в сложных условиях.

Как чистить панель крыши?

Используйте мягкую сухую ткань для удаления пыли. Избегайте абразивных средств или растворителей, которые могут повредить покрытие.

Что делать, если отсутствуют детали?

Свяжитесь со службой поддержки Tripp Lite, чтобы заказать недостающие детали: винты, шайбы, ручки или заполняющие панели.

Какова гарантия на этот продукт?

Стандартная гарантия Tripp Lite обычно составляет 2 года. Проверьте конкретные условия на официальном сайте или в инструкции.

Можно ли покрасить панель?

Красить панель не рекомендуется, так как это может повлиять на подгонку и герметичность. При необходимости используйте краску, совместимую со сталью, после очистки и обезжиривания поверхности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRCTMTCVR750 Tripp Lite

Руководство по установке

Неподвижная верхняя панель в комплекте для системы защиты проходов

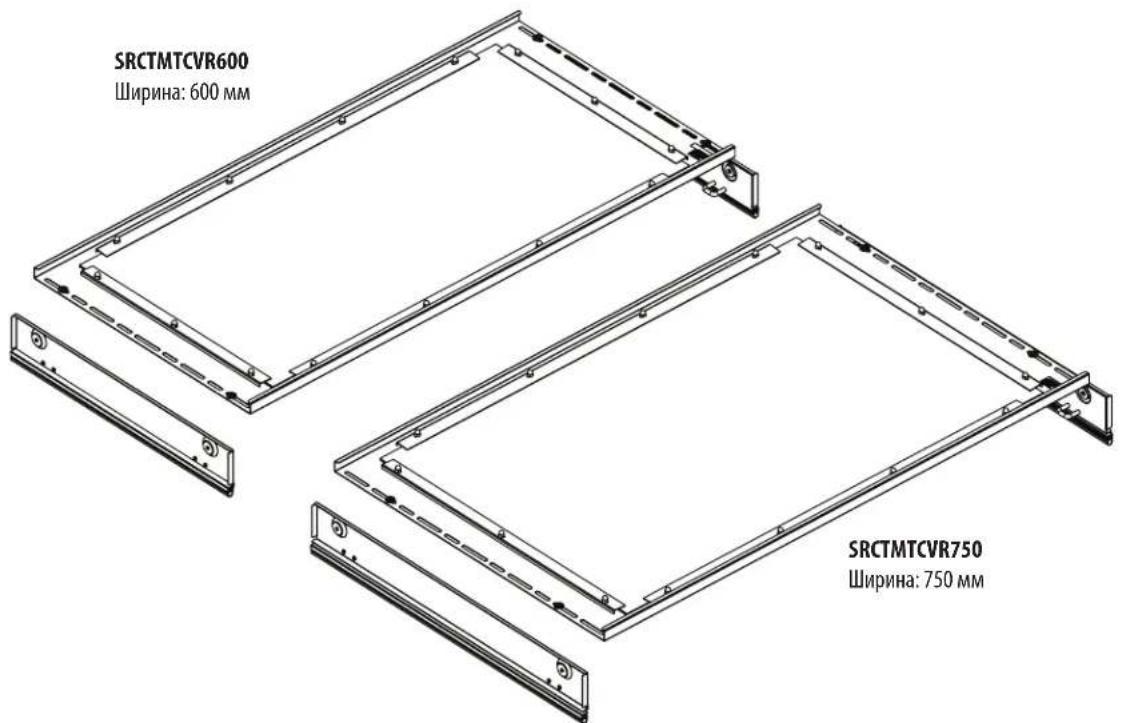

Модели: SRCTMTCVR600, SRCTMTCVR750

Рекомендуемый порядок установки:

1. Корпус в комплекте SRCTMTFRM
2. Балка в комплекте SRCTMTTLBM
3. Раздвижная двустворчатая дверца в комплекте SRCTMTSDD
4. Неподвижная верхняя панель в комплекте SRCTMTCVR600, SRCTMTCVR750
5. Переходные вертикальные панели SRCTMTR600SH, SRCTMTR600TL, SRCTMTR750SH, SRCTMTR750TL

EAC

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Данное изделие предназначено для использования только в закрытых помещениях. Устанавливать в закрытом помещении с контролируемыми параметрами окружающей среды. Не устанавливать на открытом воздухе или в неблагоприятных условиях.

Комплектация

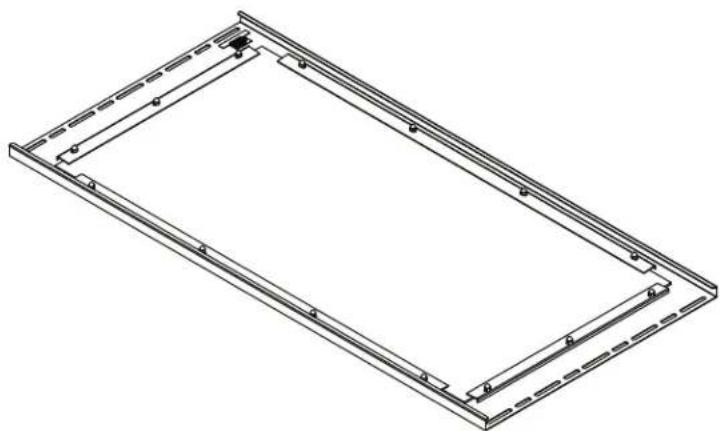

Верхняя панель (1 шт.)

Магнитная панель-заглушка (2 шт.)

Саморез М6 x 12 (4 шт.)

Шайба М6 (4 шт.)

Ручка магнитной панели- заглушки (4 шт.)

Винт M4 x 10 (8 шт.)

Установка

1 Перед началом установки необходимо убедиться в правильности сборки корпуса SRCTMTFRM, балки SRCTMTTLBM, раздвижной двустворчатой дверцы SRCTMTSDD и переходных вертикальных панелей SRCTMTRXXX (при необходимости).

Более подробная информация представлена в руководствах по установке соответствующих изделий.

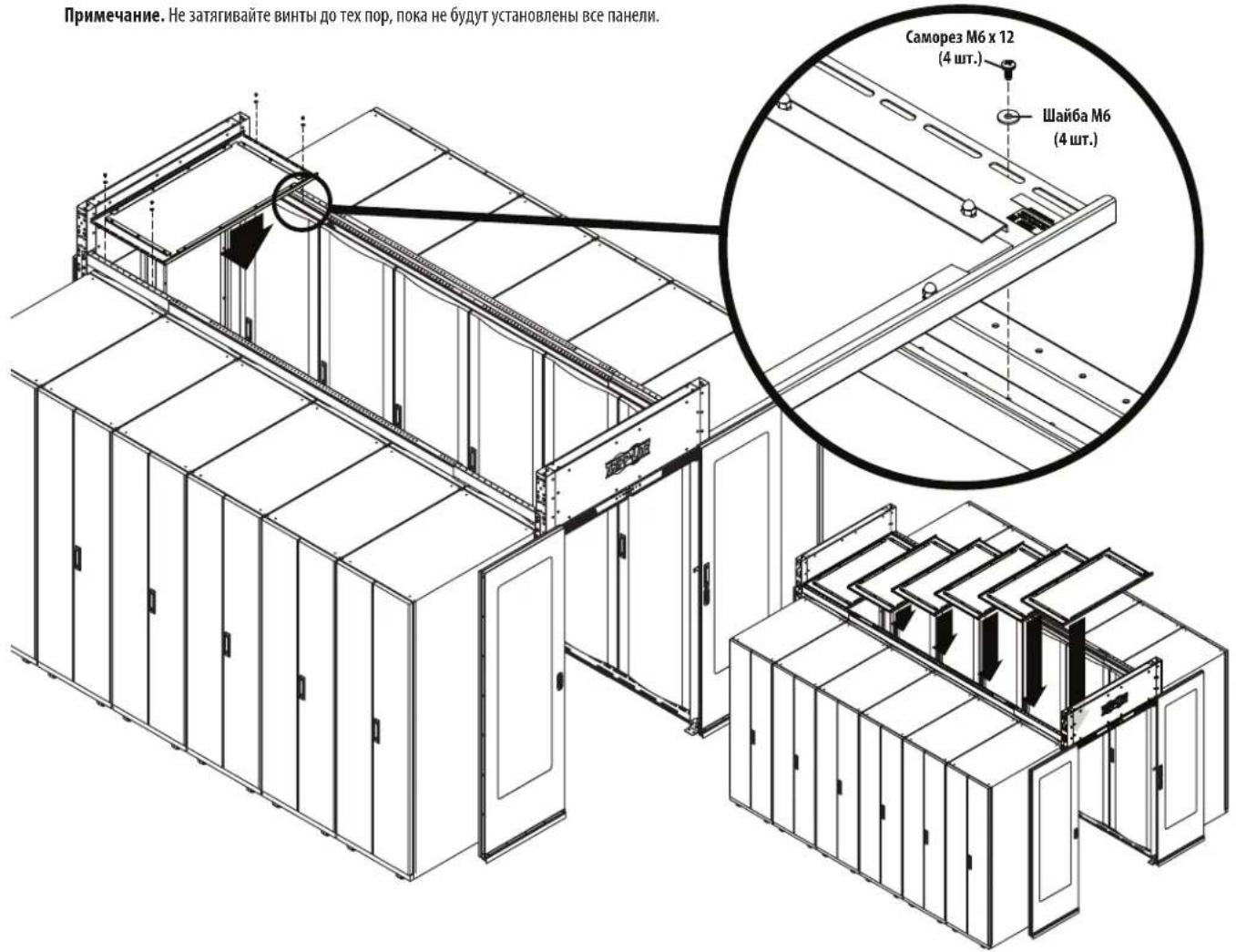

2 Обратившись за помощью, поместите неподвижные верхние панели на верхние опорные балки защитного корпуса.

Прикрепите панель к балке при помощи винтов, находящихся в комплекте.

Повторите эти действия для каждой дополнительной панели.

Примечание. Не затягивайте винты до тех пор, пока не будут установлены все панели.

Установка

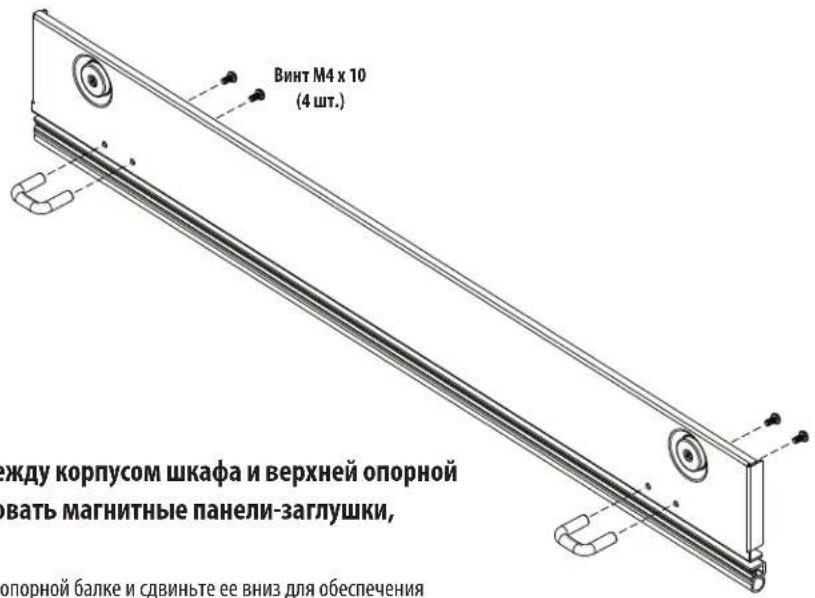

3 Прикрепите ручки к магнитным панелям-заглушкам, входящим в комплект.

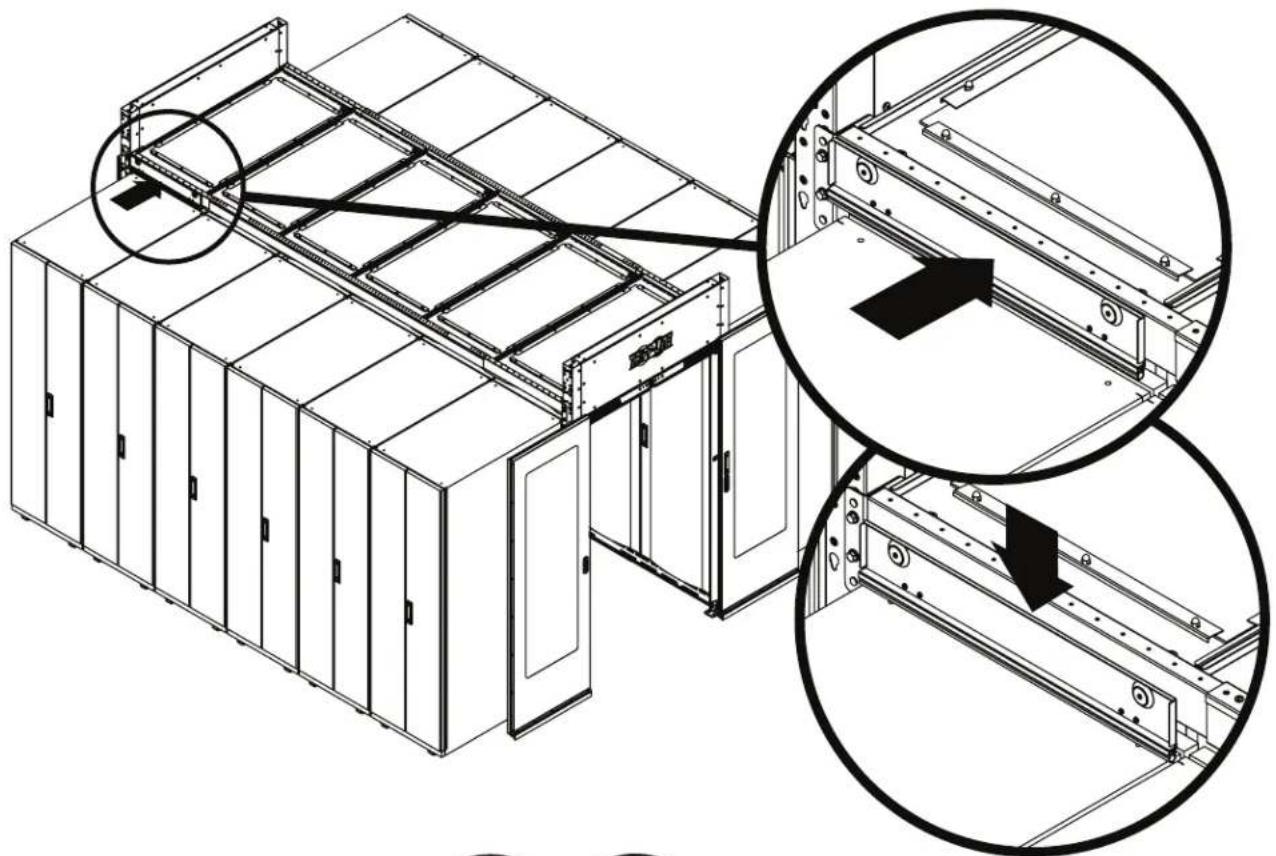

4 Для заполнения свободного пространства между корпусом шкафа и верхней опорной балкой защитного корпуса следует использовать магнитные панели-заглушки, входящие в комплект.

- Прикрепите панель-заглушку намагниченной стороной к опорной балке и сдвиньте ее вниз для обеспечения воздухонепроницаемого уплотнения в верхней части корпуса шкафа.
