Tipo de producto	Panel de techo estático para gabinete
Marca	Tripp Lite
Modelo	SRCTMTCVR750
Categoría	Unidad Central
Ancho	750 mm
Profundidad	Variable según marco de gabinete
Altura	Espesor del panel (aprox. 1-2 cm)
Peso aproximado	5 kg
Material	Acero
Color	Negro
Contenido del paquete	1 panel de techo, 2 paneles de relleno magnéticos, 4 tornillos M6x12, 4 arandelas M6, 4 manijas, 8 tornillos M4x10
Función principal	Cubrir y sellar la parte superior del marco del gabinete
Tipo de fijación	Tornillos autorroscantes M6x12
Accesorios incluidos	Paneles de relleno magnéticos con manijas
Instalación requiere	Dos personas o equipo de elevación
Entorno	Solo interior
Instrucciones de seguridad	Instalación por personal calificado, no usar en exteriores
Mantenimiento	Limpieza con paño suave y seco, evitar productos abrasivos
Piezas de repuesto disponibles	Tornillos, arandelas, manijas bajo pedido
Compatibilidad	Marcos SRCTMTFRM, montantes SRCTMTTLBM, puertas SRCTMTSDD

Preguntas frecuentes - SRCTMTCVR750 Tripp Lite

¿Cómo instalar el panel de techo estático?

Coloque el panel sobre los montantes de soporte superiores del marco, fíjelo con los tornillos autorroscantes M6x12 y las arandelas, pero no apriete completamente hasta haber instalado todos los paneles. Use un asistente o equipo de elevación.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador o una llave adecuada para los tornillos M6x12 y M4x10. No se requiere ninguna herramienta especializada.

¿Puedo instalar el panel solo?

No, se recomienda encarecidamente tener un asistente o usar un equipo de elevación mecánica para levantar y posicionar el panel de forma segura.

¿Cuáles son los modelos compatibles?

Este panel está diseñado para los marcos SRCTMTFRM, los montantes SRCTMTTLBM y las puertas SRCTMTSDD de Tripp Lite.

¿Cómo usar los paneles de relleno magnéticos?

Fije las manijas suministradas en los paneles magnéticos, luego coloque el lado magnético contra el montante de soporte del marco. Deslice el panel hacia abajo para asegurar un sello hermético.

¿Puedo usar este producto en exteriores?

No, este producto está destinado para uso en interiores únicamente. No lo instale en exteriores ni en entornos adversos.

¿Cómo limpiar el panel de techo?

Use un paño suave y seco para quitar el polvo. Evite productos abrasivos o disolventes que puedan dañar el acabado.

¿Qué hacer si faltan piezas?

Contacte al servicio al cliente de Tripp Lite para solicitar las piezas faltantes: tornillos, arandelas, manijas o paneles de relleno.

¿Cuál es la garantía de este producto?

La garantía estándar de Tripp Lite es generalmente de 2 años. Verifique las condiciones específicas en el sitio web oficial o en el manual.

¿Puedo pintar el panel?

No se recomienda pintar el panel ya que podría afectar el ajuste y el sellado. Si es necesario, use una pintura compatible con el acero después de limpiar y desengrasar la superficie.

MANUAL DE USUARIO SRCTMTCVR750 Tripp Lite

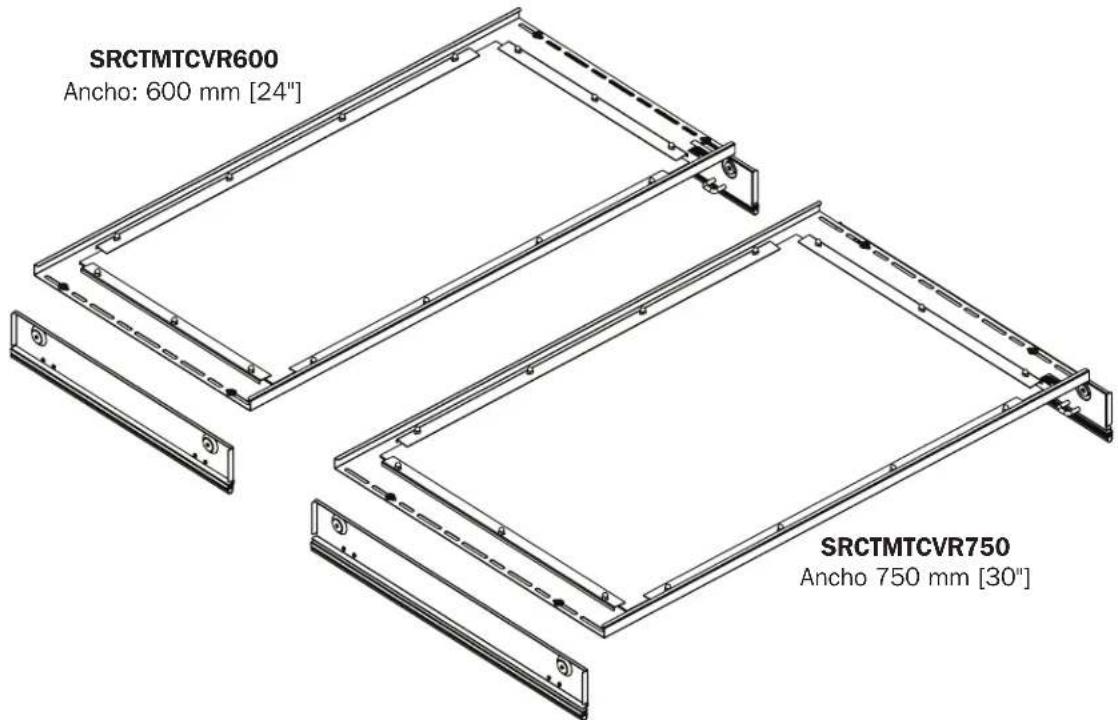

Juego de Panel de Techo Estático para Sistema de Contención para Pasillo

Modelos: SRCTMTCVR600, SRCTMTCVR750

Orden Recomendado de Instalación:

1. Juego de Bastidor SRCTMTFRM
2. Juego de Viga SRCTMTTLBM
3. Juego de Puerta Deslizante Doble SRCTMTSDD
4. Juego de Panel Estático de Techo SRCTMTCVR600, SRCTMTCVR750
5. Paneles Elevadores con Adaptador SRCTMTR600SH, SRCTMTR600TL, SRCTMTR750SH, SRCTMTR750TL

Excelencia en Manufactura,

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

• Este producto debe ser instalado únicamente por una persona con habilidades mecánicas adecuadas, experiencia básica de construcción y que haya comprendido a cabalidad las instrucciones contenidas en esta guía.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Este producto se diseñó para ser usado solo en interiores. Instale en un ambiente interior controlado. No lo instale en ambientes exteriores o exigentes.

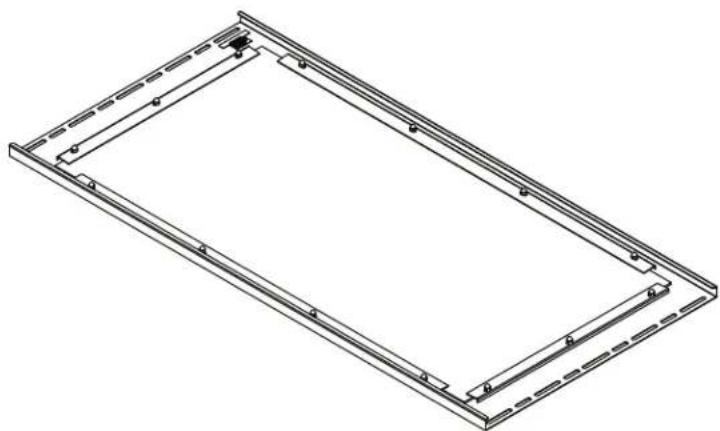

Lista de Partes

Panel de Relleno Magnético (x2)

Tornillo Autorroscante M6 x 12 (x4)

Arandela M6 (x4)

Manija de Panel de Relleno Magnético (x4)

Tornillo M4 x 10 (x8)

Instalación

1 Antes de continuar con la instalación, asegúrese de que el juego de bastidor SRCTMTFRM, el juego de viga SRCTMTTLBM, el juego de puerta deslizante doble SRCTMTSDD y los paneles elevadores con adaptador SRCTMTRXXX (si fueran necesarios) se han ensamblado correctamente.

Para más información, refiérase a las Guías de Instalación del producto.

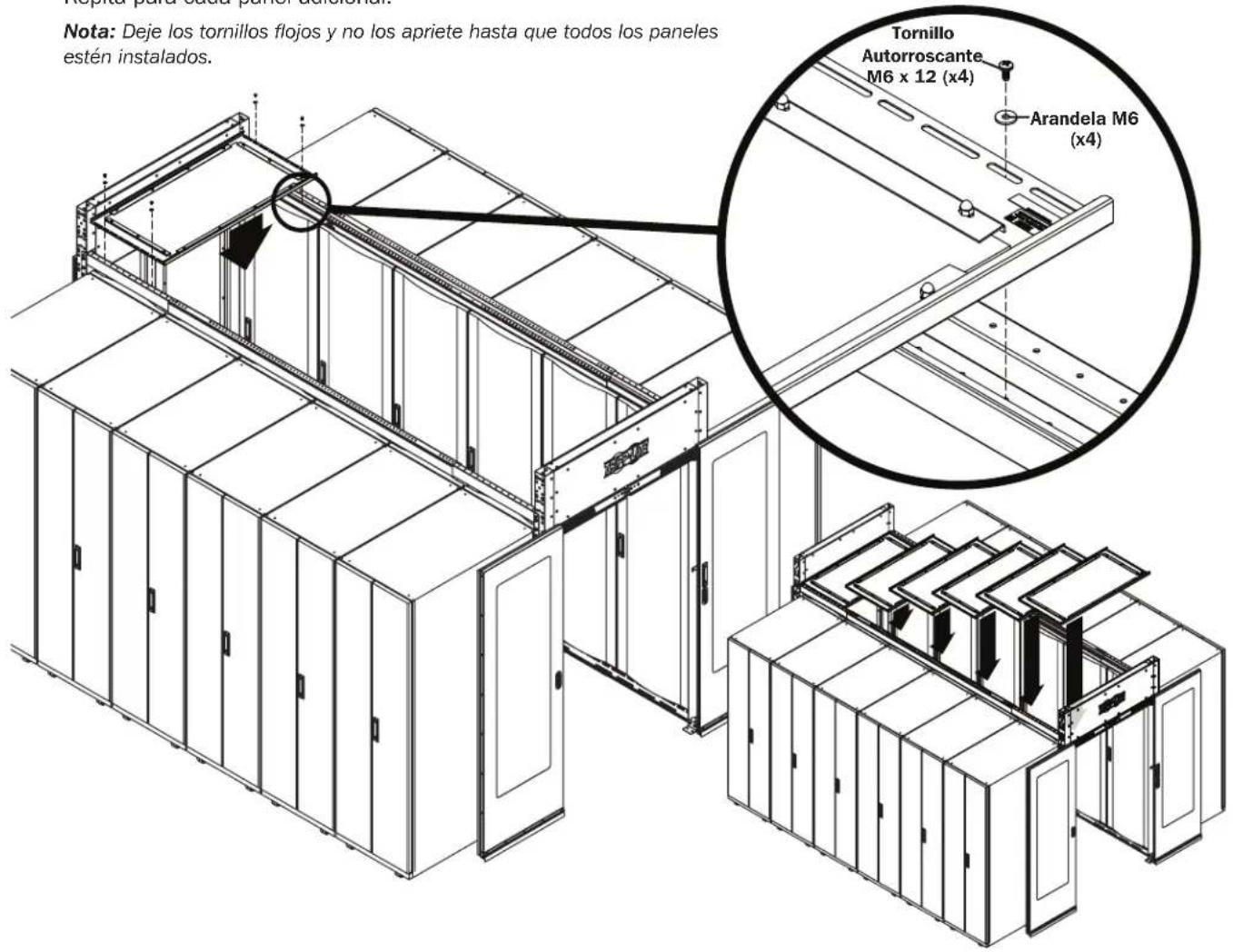

2 Con la ayuda de un asistente, coloque los paneles de techo estáticos en la parte superior de las vigas de soporte superiores del bastidor de contención.

Fije el panel a la viga usando los tornillos incluidos.

Repita para cada panel adicional.

Nota: Deje los tornillos flojos y no los apriete hasta que todos los paneles estén instalados.

Instalación

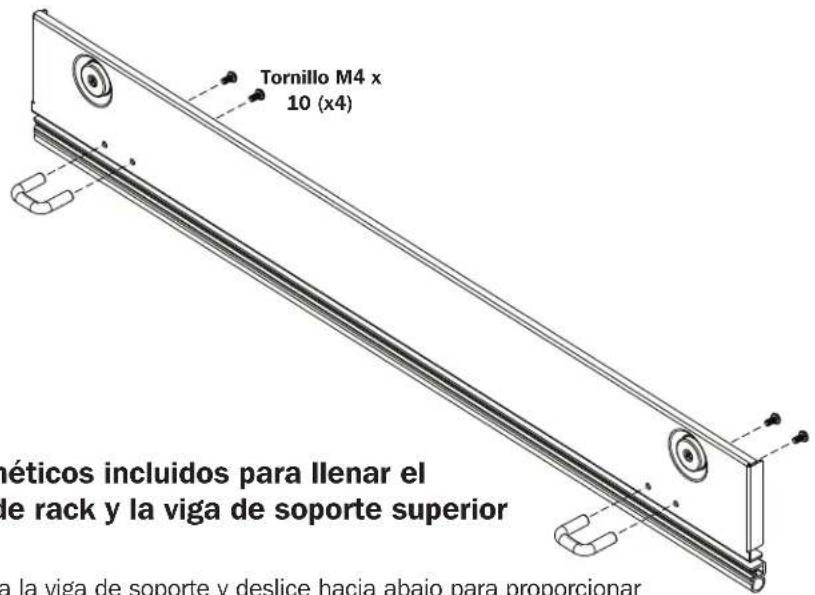

3 Coloque las manijas a los paneles de relleno magnético incluidos.

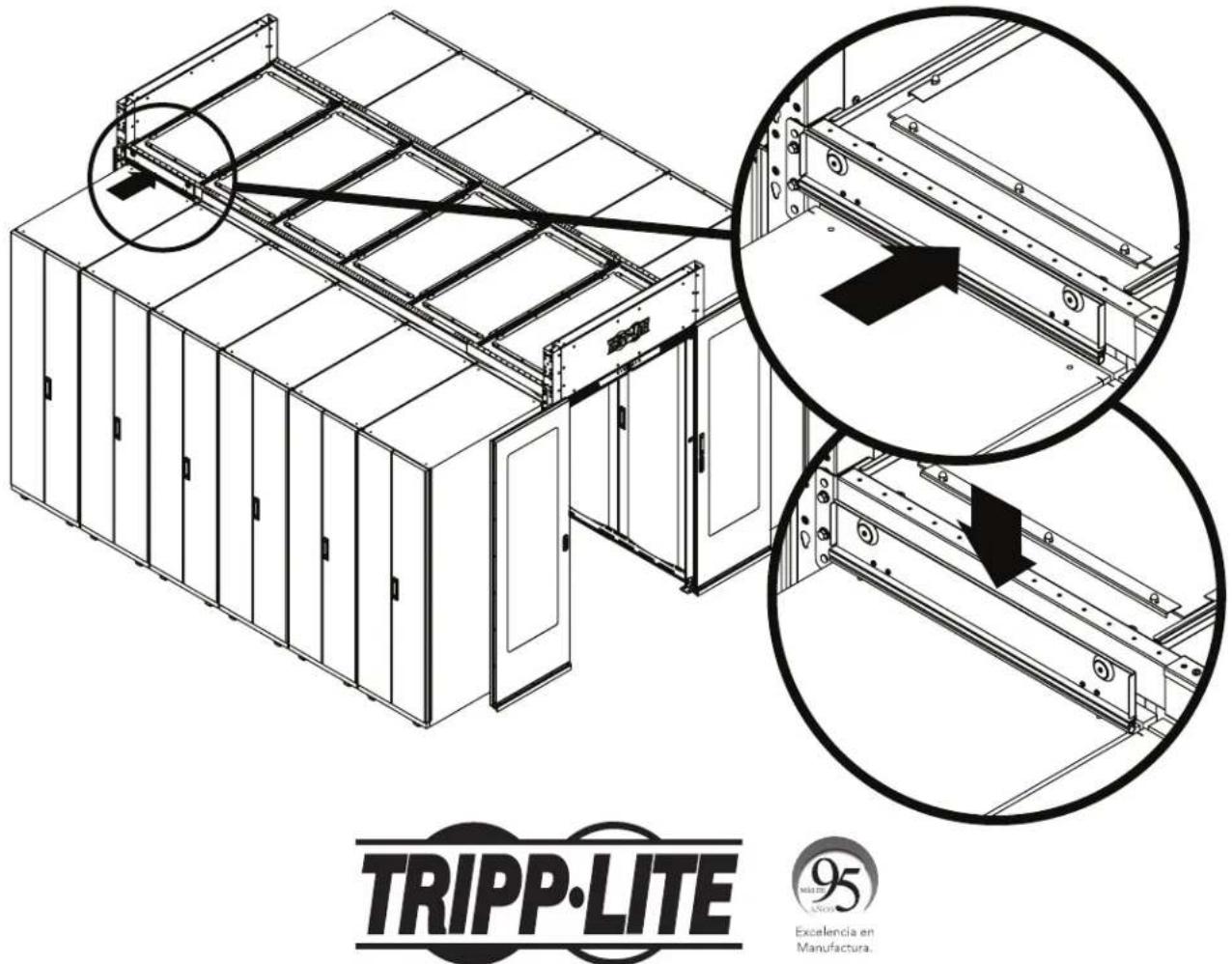

4 Utilice los paneles de relleno magnéticos incluidos para llenar el espacio abierto entre el gabinete de rack y la viga de soporte superior del bastidor de contención.

- Fije el lado magnético del panel de relleno a la viga de soporte y deslice hacia abajo para proporcionar un sello de aire contra la parte superior del gabinete de rack.
