SmartRack SR42UBEIS - Unite Centrale Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Armario de rack 19 pulgadas, 42U
Marca	Tripp Lite
Modelo	SmartRack SR42UBEIS
Capacidad de carga estática / sobre ruedas	1361 kg (3000 lb)
Altura	2063 mm (79,8 pulg)
Ancho	600 mm (23,63 pulg)
Profundidad	1092 mm (43 pulg)
Peso neto	141 kg (310 lb)
Peso de envío	160 kg (352 lb)
Grado de protección	IP54 (NEMA 12) – resistente al polvo y a las salpicaduras
Puertas frontal y trasera	Bloqueables, con persianas y juntas de estanqueidad
Puertas laterales	Bloqueables, de liberación rápida
Ventilación	12 ventiladores (3 paneles) en la puerta trasera, alimentación 120 V CA
Filtros de polvo	Filtros estándar 18 x 30 pulg (reemplazables)
Perfiles de montaje	Ajustables, profundidad de 101,6 a 1066,8 mm
Ruedas y niveladores	Ruedas industriales robustas, niveladores de calzo
Puesta a tierra	Punto de puesta a tierra frontal/trasero para cable 8 AWG
Alimentación de ventiladores	3 cables C13 a NEMA 5-15P (incluidos)
Accesorios incluidos	Llaves, tuercas de jaula M6, tornillos M6, arandelas, soportes de envío
Opcional	Caja de acceso de cables resistente a salpicaduras (incluida)
Garantía	Garantía limitada de 2 años

Preguntas frecuentes - SmartRack SR42UBEIS Tripp Lite

¿Cómo instalar el equipo en el armario?

Instale primero el equipo más pesado en la parte inferior del armario. Use las tuercas de jaula incluidas en los agujeros cuadrados de los perfiles de montaje, luego fije el equipo con los tornillos M6 y arandelas. Nunca instale el equipo de arriba hacia abajo.

¿Cómo ajustar la profundidad de los perfiles de montaje?

Retire los 6 tornillos que fijan cada perfil (frontal y trasero). Deslice el perfil a la profundidad deseada (de 101,6 mm a 1066,8 mm en incrementos de 6 mm) y vuelva a atornillar. Las marcas numeradas ayudan con la alineación.

¿Cómo nivelar el armario?

Use una llave de 13 mm para bajar cada nivelador de calzo hasta que toque el suelo. Verifique el nivel en todas las direcciones. No baje demasiado los niveladores para evitar dañar las puertas.

¿Cómo limpiar o reemplazar los filtros de polvo?

Deslice el filtro hacia arriba en la ranura superior, luego aléjelo de la puerta. Tire hacia abajo para retirarlo. Los filtros estándar de 18 x 30 pulg se encuentran en la mayoría de las ferreterías.

¿Cómo poner a tierra el armario?

Use el punto de puesta a tierra roscado frontal o trasero con un tornillo M6 (incluido) y un cable de calibre 8 AWG. Pase el cable debajo del bastidor para permitir la apertura de las puertas. Cada armario debe conectarse por separado.

¿Cómo combinar varios armarios en rack?

Coloque los armarios lado a lado. Use las patas de ensamblaje incluidas: retire los tornillos de los puntos de ensamblaje del armario vecino, gire la pata 90° y fíjela. Puede elegir un espaciado de 61 cm o 60 cm de centro a centro.

¿Cómo quitar las puertas frontal y trasera?

Desconecte el cable de puesta a tierra de la puerta. Abra la puerta a 90°, luego levántela para sacarla de sus bisagras. Para volver a colocarla, invierta los pasos. Pida ayuda porque las puertas son pesadas.

¿Cuál es la capacidad de carga máxima del armario?

La capacidad de carga estática y sobre ruedas es de 1361 kg (3000 lb). Asegúrese de que el suelo soporte el peso total del armario y del equipo.

¿Cuál es el grado de protección del armario?

El armario está clasificado IP54 (NEMA 12), lo que significa que está protegido contra el polvo y resistente a gotas y salpicaduras. Las puertas y paneles están equipados con juntas de estanqueidad.

¿Cómo instalar la caja de acceso de cables opcional?

Retire un tapón de estanqueidad de goma en la parte trasera del panel superior. Monte la caja de acceso usando los tornillos M4 y arandelas dentadas incluidas (4 de cada) en los agujeros roscados.

MANUAL DE USUARIO SmartRack SR42UBEIS Tripp Lite

Manual del Propietario

Gabinete SmartRack®

con Especificación IP54 (NEMA 12)

Modelo: SR42UBEIS

Instrucciones de Seguridad Importantes 14

Descripción 14

Identificación de Características 15

Instalación del Estante 16

Preparación 16

Desempaque 16

Colocación 17

Nivelación 18

Conexión a Corriente Alterna CA 18

Configuración del Estante 19

Añadiendo o Removiendo las Puertas 19

del Frente y Traseras

Añadiendo o Removiendo el Panel 19

Superior/Techo

Añadiendo o Removiendo los 20

Paneles Laterales

Ajustando los Rieles de Montaje y los 20

Rieles para el Manejo de los Cables

Combinando [Baying] Estantes 21

Limpieza/Reemplazo de Filtros 22

Instalación del Alojamiento de Acceso 22

de los Cables (Opcional)

Instalación del Equipo 23

Instalar o Remover las Tuercas de Jaula 23

Especificaciones 24

Almacenaje y Servicio 24

Garantía 24

English 1

Français 25

Excelencia en Manufactura.

CONSERVE ESTAS INSTRUCCIONES

Todas las secciones de este manual contienen instrucciones y advertencias que deberás seguirse durante la instalación y uso de los Estantes SmartRack descritos en este manual. Lea cuidadosamente todas las instrucciones y advertencias antes de intentar mover, instalar o usar los Bastidores SmartRack descritos en este manual. No adherirse a las instrucciones y advertencias de este manual crearán un riesgo de lesiones personales y daños a la propiedad y puede afectar la garantía.

• Mantenga el estante en un ambiente al interior controlado, lejos de la humedad, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo y luz solar directa.
• Deje un espacio adecuado al frente y atrás del estante para una ventilación adecuada. No bloque, cubra o inserte objetos en las aberturas de ventilación externa del estante.
• El estante es extremadamente pesado. Tenga cuidado cuando maneje el estante. No intente desempacarlo, moverlo o instalarlo sin ayuda. Use algún dispositivo mecánico como un montacargas o gato para tarima [pallet jack] para mover el estante y el contenedor de embarque.
• No coloque ningún objeto sobre el estante, especialmente envases con líquidos y no intente apilar los estantes.
• Inspeccione el contenedor de embarque y el estante por posibles daños en el envío. No use el estante si está dañado.
• Deje el estante en el contenedor de embarque hasta que haya sido movido tan cerca como sea posible a su ubicación final. Las ruedas están diseñadas para ajuste de posición menores dentro del área de instalación final únicamente. Las ruedas no están diseñadas para par mover el estante sobre distancias más largas.
• Instale el estante en un área estructuralmente sólida con un piso nivelado que sea capaz de resistir el peso del estante, a todo el equipo que vaya a ser instalado en el estante y cualquier otro estante y/o equipo que vaya ser instalado cerca.
• No empuje el estante de los paneles laterales para moverlo. Empujándolo de los paneles laterales puede causar una volcadura.
• Cuando mueva el estante sobre sus ruedas siempre empújelo desde atrás, nunca lo jale hacia usted.
• Un estante en movimiento puede ocasionar lesiones personales y daños ala propiedad si nos es supervisado adecuadamente. Si es necesario rodar hacia abajo por una rampa al estante extreme precauciones. No intente usar rampas que tengan un declive mayor de 1:12.
• Sea precavido cuando corte el material de empaque. El estante se puede rayar causando un daño no cubierto por la garantía.
• Conserve todo el material de empaque para uso posterior. Reempacar y embarcar el estante sin el empaque original puede causar daños al producto que anularán su garantía.
• No envíe el estante con equipo adicional al menos que el estante haya sido enviado con un shock pallet especial [Tarima de uso pesado] (solamente en los modelos "SP1" y "SP2"). El peso combinado del estante y el equipo instalado no debe exceder la capacidad de la tarima. Tripp Lite no es responsable de ningún daño que ocurra durante el reenvío.
• Use el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda hacer suponer que causará la falla del equipo de soporte de vida o significativamente afectar su seguridad o efectividad no es recomendado.

Descripción

Los gabinetes SmartRack sirven para colocar cualquier equipo estándar para montaje en rack de 19 pulgadas, independientemente del proveedor y se envían completamente ensamblados para una implementación rápida y fácil. Presentan gabinetes adaptableas de uso rudo con profundidades de montaje variables, que los hace ideales para servidores. Los herrajes de combinación integradas permiten la expansión económica, ordenada y eficiente. Los gabinetes incluyen puertas y paneles laterales de desmontaje rápido para mantenimiento funcional. Las puertas y los paneles laterales se pueden asegurar.

El SR42UBEIS tiene una clasificación IP54 (NEMA 12) y está diseñado para protegerse contra el polvo y resistente al goteo y a las salpicaduras. Presenta puertas delanteras y traseras con rejillas de ventilación, con empaques selladores y filtros de para el polvo. Las puertas sellan herméticamente y pueden requerir que se empuje la parte superior o inferior de las puertas para asentarlas apropiadamente. La puerta trasera está equipada con 12 ventiladores en 3 paneles de ventiladores alimentados individualmente, que garantizan un flujo de aire constante. Se puede montar un alojamiento opcional de acceso al cable, resistente al polvo y al goteo sobre la parte superior del gabinete para el acceso protegido del cable del techo. El gabinete también presenta 4 puertos de acceso resistentes al polvo y al goteo, ubicados en el piso y la puerta trasera del gabinete. Las ruedas de servicio pesado industrial, permiten un soporte de largo plazo y una carga estacionaria/rodante de 1360 kg (3,000 lb.)

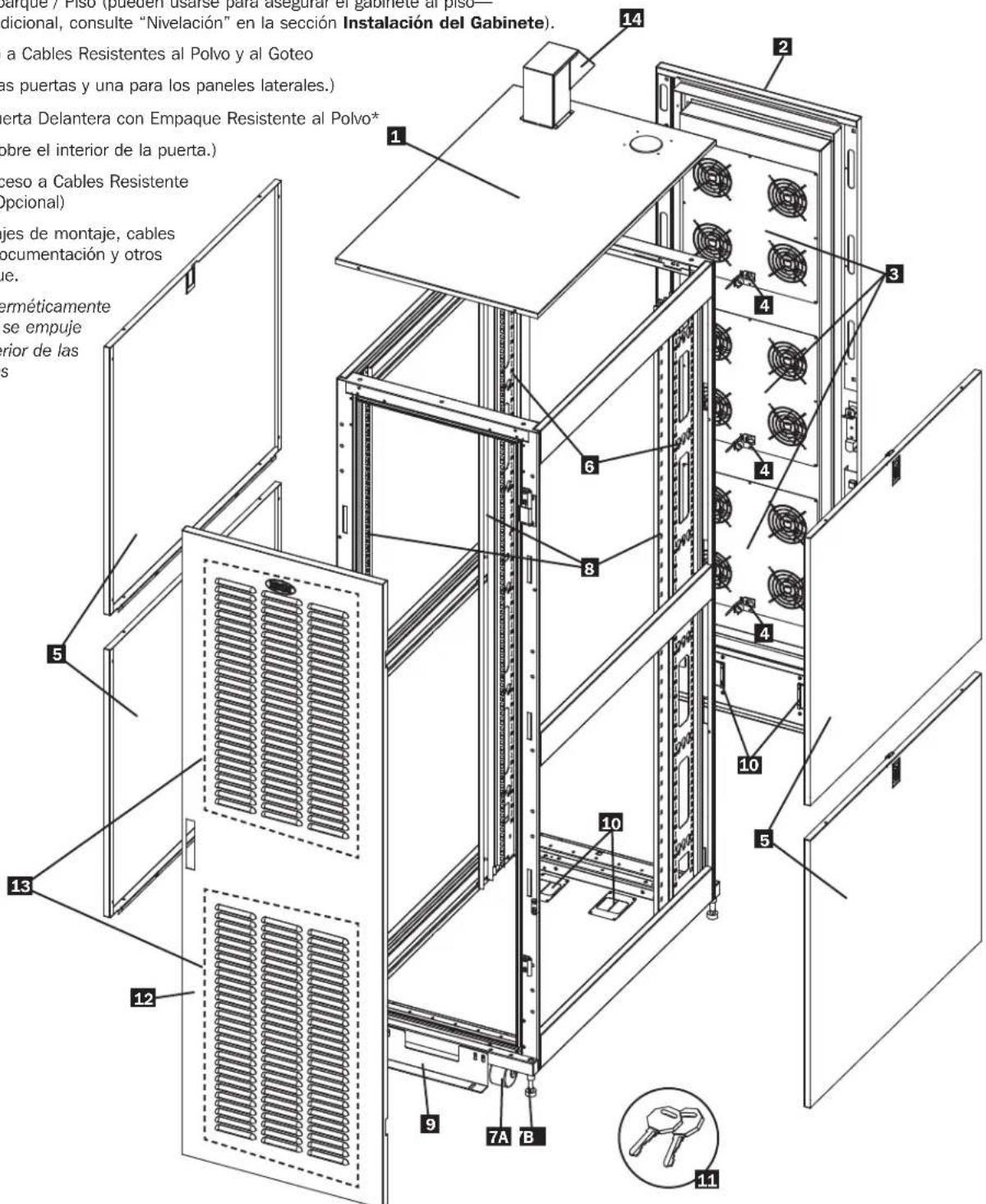

Identificación de Características

1 Panel del Techo con Tapa Resistente al Goteo
2 Cerradura de la Puerta Trasera con Empaque Resistente al Polvo*
3 Paneles de Ventiladores
4 Entradas de CA
5 Paneles laterales con Cerradura
6 Rieles para el Manejo de Cables
7 Ruedas A y Niveladores B Industriales de Servicio Pesado
8 Rieles de Montaje (Proporciona puntos de montaje vertical y horizontal para el equipo.)
9 Soportes para Embarque / Piso (pueden usarse para asegurar el gabinete al piso—Para información adicional, consulte "Nivelación" en la sección Instalación del Gabinete).
10 Puertos de Acceso a Cables Resistentes al Polvo y al Goteo
11 Llaves (Una para las puertas y una para los paneles laterales.)
12 Cerradura de la Puerta Delantera con Empaque Resistente al Polvo*
13 Filtros de Polvo (Sobre el interior de la puerta.)
14 Alojamiento de Acceso a Cables Resistente al Polvo y al Goteo (Opcional)

No se muestran: Herrajes de montaje, cables de alimentación (3), documentación y otros materiales de embarque.

* Las puertas sellan herméticamente y pueden requerir que se empuje la parte superior o inferior de las puertas para asentarlas apropiadamente.

Instalación del Estante

¡Precaución! ¡Lea Todas las Instrucciones y Advertencias Antes de la Instalación!

ADVERTENCIA: El estante es extremadamente pesado. No trate de desempacar, mover o instalar el estante sin ayuda. Hasta que no haya sido adecuadamente instalado y estabilizado, el estante está propenso a volcarse y puede causar daños a la propiedad y/o lesiones personales. Extreme precauciones cuando maneje el estante y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar equipo sin antes haber estabilizado el estante.

Preparación

El estante debe instalarse en un área estructuralmente sólida con un piso nivelado que sea capaz de resistir el peso del estante, el equipo que será instalado en el estante y otros estantes y/o equipos instalados en la cercanía. Antes de desempacar el estante, deberá transportar el contendor de embarque cerca de de la ubicación de la instalación final a fin de minimizar la distancia que necesitará mover la unidad antes que el empaque de protección haya sido removido. Si piensa almacenar el estante por un periodo prolongado antes de instalarlo, siga las instrucciones indicadas en la sección Almacenaje y Servicio.

Necesitará varias herramientas (suministradas por el usuario):

• Llave de tuercas de boca abierta de 13 mm
• Llave de tuercas de boca abierta de 18 mm
• Navaja/Cutter
• Nivel de Carpintero
  • Desatornillador Phillips

También necesitará los siguientes accesorios (incluidos):

• (50) Tornillos de montaje Phillips (M6 x 5/8")
• (50) Tuercas de Jaula (M6)
• (50) Rondana/arandela de copa de nylon

Desempaque

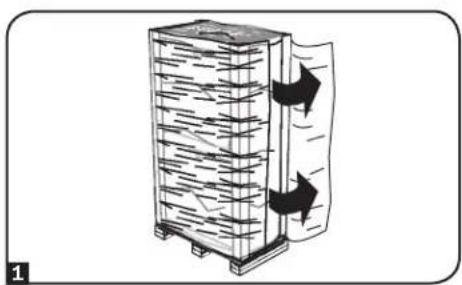

1 Confirme que el contenedor de embarque esta hacia arriba y estable, a continuación utilice una navaja para cortar la envoltura plástica [shrink wrap] conservando los protectores de las esquinas. Use la navaja directamente en las esquinas para evitar dañar el estante o cortar la bolsa protectora de plástico de uso pesado debajo de envoltura plástica. ADVERTENCIA: No raye el estante o corte la bolsa de plástico de uso pesado debajo de la envoltura plástica. No empuje o jale el estante mientras lo desempaca.
2 Remueva los protectores de las esquinas. Guarde todo el material de empaque (incluyendo la tarima) para uso posterior a menos de que tenga la certeza que ya no lo va a necesitar. Los materiales de empaque son reciclables.
3 Remueva la bolsa de plástico de uso pesado que cubre el estante. Examine el estante buscando cualquier daño o partes sueltas. Confirme que están todas las partes y piezas. Si cualquier parte está dañada o falta, comuníquese con Tripp Lite por ayuda. No trate de usar el estante si éste está dañado.

Instalación del Estante

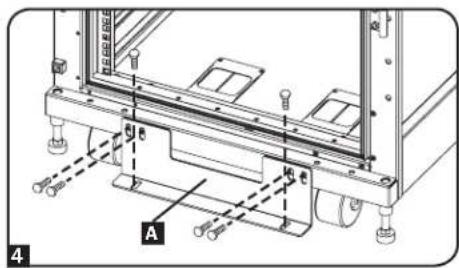

4 Localice dos soportes de embarque A que fijan el estante a la tarima de embarque.

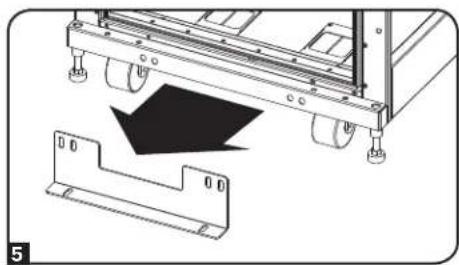

5 Use una llave de tuercas de boca abierta de 13 mm para quitar los soportes de embarque. Extreme precauciones ya que el estante podría moverse inesperadamente después que haya quitado los soportes. Conserve los soportes de embarque y los tornillos para uso posterior.
6 Coloque al menos una persona al frente del estante y otra en la parte de atrás del estante. Lentamente empuje el estante hacia atrás de la tarima de embarque hasta que las cuatro ruedas rebasen totalmente la parte posterior de la tarima y estén el piso. ADVERTENCIA: Use al menos un ayudante para mover el estante de la tarima. Extreme precauciones cuando mueva el estante.

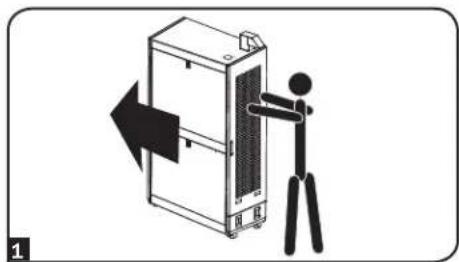

1 Use las ruedas para mover el estante cortas distancias sobre una superficie nivelada, suave y estable empujándolo por atrás (no de los paneles laterales). No trate de rodar el estante por largas distancias. El estante deberá moverse lo más cerca que sea posible al lugar de la ubicación final dentro del contenedor de embarque antes de desempacarlo. (Use un montacargas o gato para tarima para mover el contenedor de embarque.) ADVERTENCIA: No empuje o jale el estante de los paneles laterales o jale el estante hacia usted.

Instalación del Estante

Nivelación

ADVERTENCIA: Nivele el estante antes de intentar instalar el equipo. Las ruedas no están diseñadas para dar soporte por largo tiempo al estante. Use los niveladores/puntales para dar soporte por largo tiempo. Instale el estante en un área estructuralmente sólida con un piso nivelado que sea capaz de resistir el peso del estante, a todo el equipo que vaya a ser instalado en el estante y cualquier otro estante y/o equipo que vaya ser instalado cerca.

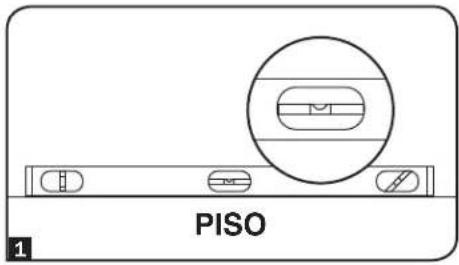

1 Después que el estante haya sido movido al lugar de instalación, use un nivel de carpintero para revisar la pendiente del piso. Si el piso tiene una pendiente de más de 1% escoja otro lugar para la instalación.

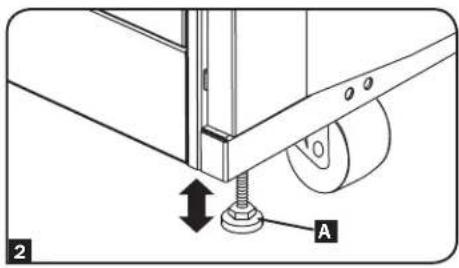

2 Use una llave de tuercas de boca abierta de 18 mm para bajar cada nivelador/puntal A hasta que toque el piso. (Hay 4 niveladores, 2 al frente y 2 atrás.) Asegúrese que cada nivelador haga contacto sólido con el piso.

Nota:

1. Baje un nivelador girándolo en el sentido de las manecillas del reloj, elévelo girándolo en contra del sentido de las manecillas del reloj.
2. Si los niveladores se retraen demasiado, puede ocurrir un daño a las puertas.

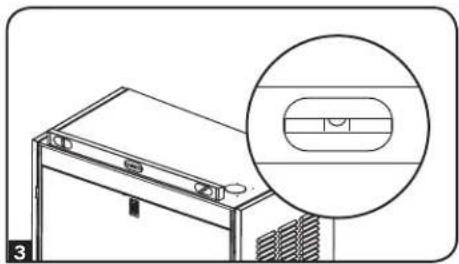

3 Después de bajar cada nivelador, use el nivel de carpintero para confirmar que el estante está nivelado en todas las direcciones. Ajuste los niveladores hasta que el estante esté nivelado.

4 (Opcional) Para proporcionar una medida adicional de estabilidad, puede fijar los soportes de embarque retirados en la sección de "Desempacado" usando los accesorios que sujetaban el gabinete a la tarima de embarque. Use una llave de tuercas de boca abierta de 13 mm para conectar los soportes de embarque a los puntos de montaje externos A del estante. A continuación fije los soportes a los puntos de anclaje en el piso utilizando tornillos suministrados por el usuario o con el juego SmartRack Bolt-Down de Tripp Lite (Modelo: SRBOLTDOWN).

Conexión a Tierra

Todas las partes del estante están conectadas a tierra al marco del estante. Use los puntos con cuerda de conexión a tierra al frente o atrás del estante A y un tornillo M6 (incluido) para conectar el marco del estante directamente a la tierra física de sus instalaciones con un cable 8 AWG (3.264 mm). Enrute el cable de tierra por debajo del marco del estante para asegurar una operación de la puerta correctamente articulada. ADVERTENCIA: Fije la conexión a tierra de cada estante por separado. No use el estante sin una adecuada conexión a tierra.

Conexión a Corriente Alterna CA

Para alimentar a los ventiladores, necesitará conectar cada panel de ventiladores a una fuente de CA. Cada panel de ventiladores tiene una entrada C14 en su centro. Utilice los cables (3) de alimentación C13 a NEMA 5-15P incluidos para conectar cada panel de ventiladores a la fuente de alimentación de 120V CA.

Configuración del Estante

Añadiendo o Removiendo las Puertas del Frente y Traseras

ADVERTENCIA: No intente añadir o remover las puertas sin ayuda.

Nota: Las puertas sellan herméticamente y pueden requerir que se empuje la parte superior o inferior de las puertas para asentarlas apropiadamente.

Removiendo la Puerta

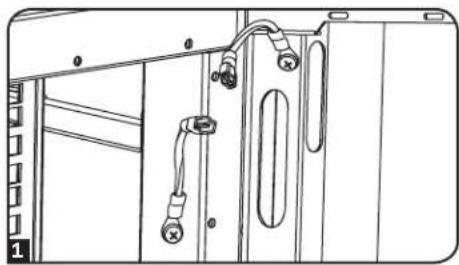

1 Desconecte el cable de conexión a tierra de la puerta.

2 Abra la puerta hasta que este perpendicular (90 grados) al frente del estante.

3 Levante la puerta hasta sacarla de las bisagras y quítela del estante.

Para Reinstalar la Puerta, Revierta los Pasos 1 a 3

(Opcional) Si el estante está unido a otro estante, gire la puerta hacia el estante mientras la saca de sus bisagras.

Añadiendo o Removiendo el Panel Superior/Techo

ADVERTENCIA: No intente usar el panel superior para soportar pesos que no sean los explícitamente descritos y aprobados por Tripp Lite. No intente poner o quitar el panel superior sin asistencia.

Removiendo el Panel Superior

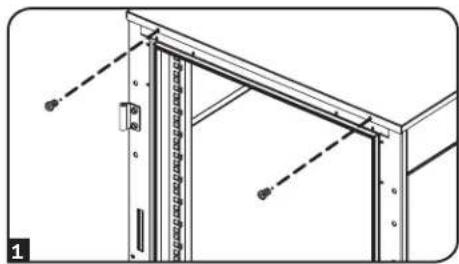

1 Retire los 4 tornillos (2 en el frente, 2 en la parte trasera) que conectan el panel del techo con la unidad.

2 Levante el panel superior del estante.

Para reinstalar el panel del techo, invierta estos pasos.

Configuración del Estante

Añadiendo o Removiendo los Paneles Laterales

Removiendo el Panel Lateral

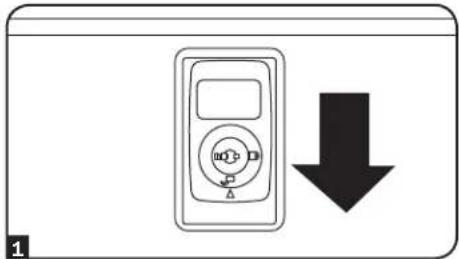

1 Abra el pestillo deslizándolo hacia abajo.

2 Incline la parte superior del panel hacia afuera del estante.

3 Retire el panel de la abrazadera que lo soporta.

Para Reinstalar el Panel Lateral, Revierta los Pasos 1 a 3

Ajustando los Rieles de Montaje y los Rieles para el Manejo de los Cables

ADVERTENCIA: No intente ajustar los rieles sin asistencia. No intente ajustar los rieles con equipo instalado en el estante. No intente usar los rieles sin haber instalado los tornillos (6 por riel).

Los 4 rieles de montaje están preinstalados para acomodar equipo con un fondo de montaje de 30 pulgadas (762 mm). No ajuste los rieles de montaje a menos que su equipo requiera una diferente profundidad par su montaje. El juego de rieles del frente y traseros pueden justarse independientemente en incrementos de 14 de pulgada (6 mm) para fondos de montaje entre 4 pulgadas (101.6 mm) y 42 pulgadas (1066.8 mm).

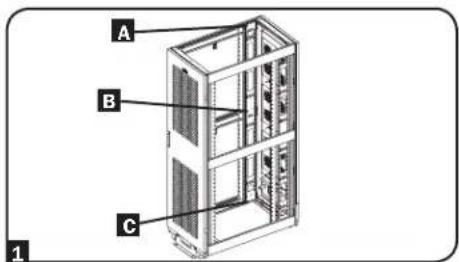

1 Cada riel está conectado al estante con 6 tornillos - 1 par en la barra superior A, 1 par en la barra de en medio B y 1 par en la barra de hasta abajo C.

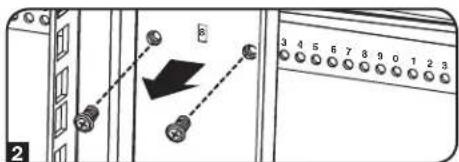

2 Remueva los tornillos que sujetan cada uno de los rieles de montaje traseros al estante. (Si es necesario ajustar los rieles frontales, también puede quitar los tornillos de los rieles frontales.)

3 Deslice los rieles de montaje a la profundidad deseada y vuélvalos a fijar utilizando los tornillos que quitó en el paso 2 anterior. Puntos de fijación del riel están numerados A para ayudarlo a alinear cada par de rieles a la misma profundidad.

El fondo de los 2 rieles para el manejo de cables pueden ajustarse usando el mismo método.

Configuración del Estante

Combinando [Baying] Estantes

ADVERTENCIA: Combinar estantes no es un sustituto para estabilizar los estantes. Cada estante en una bahía de estantes combinados requiere las mismas medidas de estabilización que un solo estante en forma independiente.

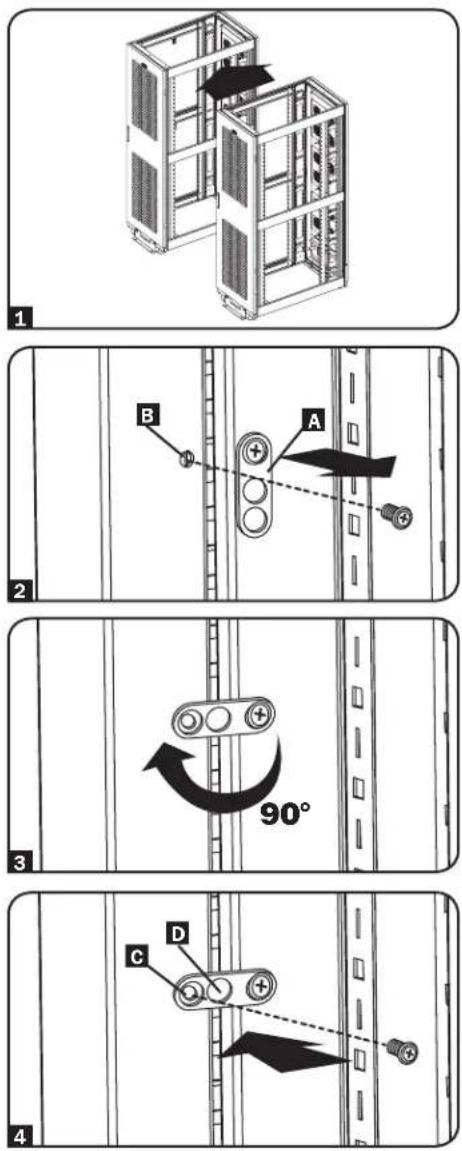

1 Coloque los estantes en la posición correcta para combinarlos [baying].

2 Cada estante incluye cuatro tirantes A que corresponden a los puntos de conexión para combinar [Baying] B al estante contiguo. Los puntos de conexión para unir los estantes ya tienen tornillos. Remueva los tornillos de cada punto de unión en el estante contiguo.

3 Afloje los tornillos en cada tirante y gire cada tirante 90 grados hacia el estante contiguo, alineando cada tirante con el correspondiente punto de unión en el estante contiguo.

4 Conecte cada tirante al estante contiguo utilizando los tornillos que quitó en el paso 2 anterior pero no apriete los tornillos completamente. Ajuste la posición de los estantes conforme se necesite. Si quiere que los centros de los estantes estén separados 24 pulgadas (61 cm)/29.9 pulgadas (76 cm) para el SR42UBWD, use la perforación exterior del tirante C. Si quiere que los centros estén separados 60 cm (23.6 pulgadas)/75 cm (29.5 pulgadas) para el SR42UBWD, use el hoyo de en medio D. Después de conectar todos los tirantes y confirmar que los estantes no necesitan más ajustes, apriete todos los tornillos.

Nota: Puede querer remover las puertas de los estantes antes de juntarlos. Reinstalar posteriormente las puertas es opcional. Remueva el panel lateral interior antes de combinar[baying] los estantes si quiere que haya acceso entre los estantes.

Configuración del Estante

Limpieza/Reemplazo de Filtros

El SR42UBEIS utiliza filtros 18" x 30" estándar que pueden encontrarse en la mayoría de las tiendas de bricolaje. Para quitar los filtros para limpieza o reemplazo:

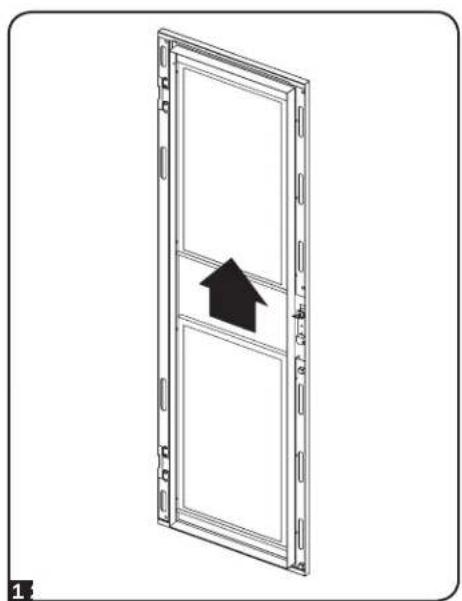

1 Deslice el filtro hacia arriba dentro de la ranura superior del filtro de manera que la parte inferior del filtro esté sobre la ranura inferior del filtro.

2 Jale el filtro hacia afuera de la puerta hasta que haya pasado la ranura inferior del filtro.

3 Jale el filtro hacia abajo fuera de la ranura superior del filtro.

Instalación del Alojamiento de Acceso de Cables Resistente al Goteo (Opcional)

El SR42UBEIS viene con un alojamiento de puerto opcional de acceso de cable resistente al goteo, en la parte superior de la unidad. Para instalar esta característica, siga estas instrucciones:
1 Retire uno de los tapones selladores de caucho, de la parte superior trasera del gabinete, empujándolo hacia afuera desde dentro de la unidad.

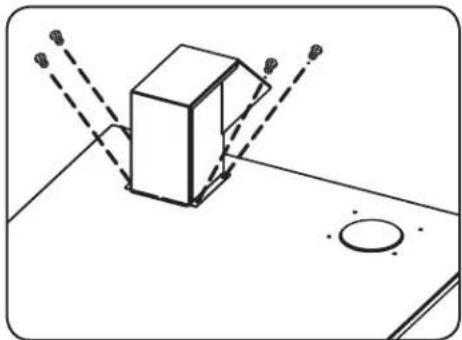

2 Monte el alojamiento de acceso de cable, usando los tornillos M4 x 8mm con cabeza de embutir incluidos y las arandelas dentadas (4 de cada una). Apriete los tornillos dentro de cada uno de los orificios roscados.

Instalación del Equipo

ADVERTENCIA: No instale ningún equipo hasta que haya estabilizado el estante. Instale primero el equipo más pesado e instálelo hacia el fondo del bastidor. Instale el equipo comenzando desde el fondo del estante y continuando hacia la parte superior del estante - nunca al revés. Si usa rieles para equipo deslizante sea cuidadoso cuando extienda los rieles. No extienda más de un juego de rieles a la vez. Evite extender los rieles de los equipos deslizables cerca de la parte superior del estante.

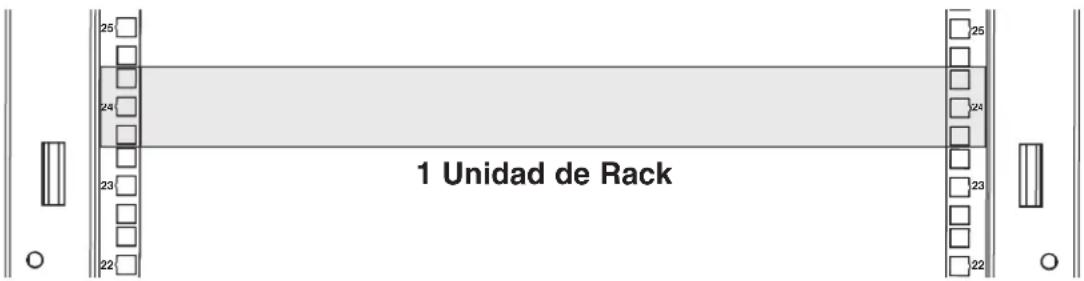

Nota: Los hoyos cuadrados en medio de cada unidad de rack están numerados y también incluyen una pequeña muesca para ayudar a identificarlos. Una sola unidad de rack incluye el espacio ocupado por el hoyo numerado y los hoyos directamente arriba y abajo.

Instalar o Remover las Tuercas de Jaula

ADVERTENCIA: Las pestañas de las turcas de jaula deben encajar en ambos lados de las aperturas cuadradas en el riel, no arriba y abajo. Siga las instrucciones en la documentación de su equipo para asegurarse de una instalación correcta de su equipo.

Instalando las Tuercas de Jaula

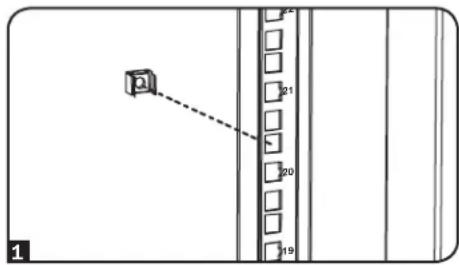

1 Localice las aperturas cuadradas numeradas en los rieles de montaje en donde planea instalar su equipo. Instalara las tuercas de jaula (incluidas) en las perforaciones cuadradas a fin de proporcionar un punto de de fijación para montar los tornillos (incluidos).

Nota: Consulte la documentación de su equipo para determinar cuantas tuercas de jaula se necesitarán y en donde se necesitará colocarlos.

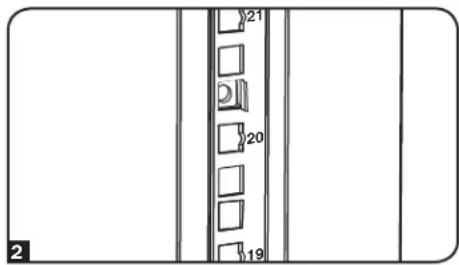

2 Desde el interior del riel de montaje, inserte una de las pestañas a través de la apertura cuadrada. Presiónela contra los lados de la perforación cuadrada. Cada pestaña debe encajar a un lado de la perforación cuadrada, no arriba o abajo.

3 Comprima ligeramente la tuerca de jaula de los lados para permitir la pestaña restante ajustarse dentro de la apertura cuadrada. Cuando las tuercas estén adecuadamente instaladas, ambas pestañas sobresaldrán a través de la apertura cuadrada y serán visibles en la superficie exterior del riel de montaje. Repita los pasos 1 a 3 hasta que todas las tuercas de jaula requeridas estén instaladas.

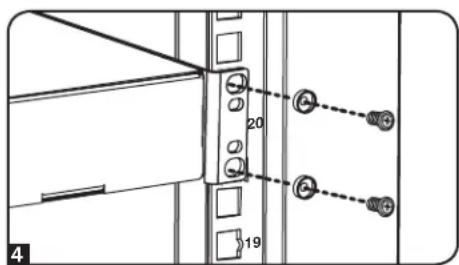

4 Posteriormente a haber instalado las tuercas de jaula requeridas, use los tornillos de montaje incluidos y rondanas de copa para asegurar su equipo en el riel del rack. Coloque las rondanas de copa entre los tornillos y las abrazaderas de montaje del equipo.

Nota: Su equipo puede incluir su propio hardware de montaje. Lea las instrucciones que acompañan a su equipo antes de instalar el equipo.

Para Quitar las Tuercas de Jaula, Invierta los Pasos 1 a 3

Nota: Puede querer usar una pinza para tuercas de jaula (suministrad por el usuario) para ayudarse en la instalación y remoción de las tuercas de jaula.

Especificaciones

	Capacidad de Carga Dimensiones de la Unidad Dimensiones de Embarque
Modelo Estático Rodando Alto	Ancho Fondo	Peso Alto Ancho Fondo Peso
SR42UBEIS	1361 kg(3000 lb.)	1361 kg(3000 lb.)	2063 mm(79.8 pulg.)	600 mm(23.63 pulg.)	1092 mm(43 pulg.)	141 kg(310 lb.)	2197 mm(86.5 pulg.)	660 mm(26 pulg.)	1143 mm(45 pulg.)	160 kg(352 lb.)

Almacenaje y Servicio

Almacenaje

El estante debe almacenarse en un ambiente al interior controlado, lejos de la humedad, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo y luz solar directa. Almacene el estante si es posible en su empaque original.

Servicio técnico

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite www.triplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el problema de servicio no se debe a una mala lectura de las instrucciones.
2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite www.tripplite.com/support.
3. Si el problema exige servicio técnico, visite www.triplite.com/support y haga clic en el enlace Devoluciones de productos. Desde aquí puede solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información general del comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de garantía, adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico mediante un transportador asegurado a la dirección que se le proporcionó cuando solicitó el número RMA.

Garantía

Garantía Limitada por 2 Años

El Vendedor garantiza este producto, si es usado de acuerdo a las instrucciones aplicables de estar libre de defectos de origen en materiales y mano de obra por un periodo de 2 años. Si el producto mostrara defectos en materiales o mano de obra dentro de ese periodo contados a partir de la fecha de la compra original, el Vendedor reparará o remplazará el producto a su completa discreción.

ESTA GARANTIA NO APLICA POR EL USO NORMAL O DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO EXPRESA OTRAS GARANTIAS QUE NO SEA LA GARANTIA EXPRESAMENTE ESTABLECIDA AQUI. EXCEPTO POR LO PROHIBIDO POR LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICADAS, INCLUYENDO TODAS LAS GARANTIAS DE MERCANTIBILIDAD O CONVENIENCIA, SON LIMITADAS AL PERIODO ESTABLECIDO CON ANTERIORIDAD ARRIBA, Y ESTA GARANTIA EXPRESAMENTE EXCLUYE TODOS LOS DAÑOS INCIDENTALES Y CONSEQUENTES. (Algunos estados no permiten limitaciones sobre la duración de una garantía implícita y algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales, de modo que las limitaciones o exclusiones de arriba no puedan aplicarse a Usted. Esta garantía le da derechos legales específicos y usted puede tener otros derechos que varían de jurisdicción en jurisdicción).

ADVERTENCIA: Los usuarios deberán tener cuidado en determinar, en forma individual, antes de usar este dispositivo si éste es adecuado o seguro para el uso que se le quiere dar. Dado que las aplicaciones individuales están sujetas a una gran variedad, el fabricante no garantiza ni establece la adecuación, conveniencia o correctibilidad de su uso para una aplicación específica.

Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.

Nota Sobre el Etiquetado

Este símbolo se usa en el producto:

Conexión a Tierra

Excelencia en Manufactura.
