MANUAL DE USUARIO SmartRack SRW12U13 Tripp Lite

Manual del Propietario

Gabinetes SmartRack® No Giratorios para Instalar en la Pared

Aplica a Serie de Modelo: SRWxxU

(Número de Serie de Agencia: AG-00E9)

Indices

1. Instrucciones de Seguridad Importantes 11
2. Vista General 11
3. Identificacion de Caracteristicas 12
4. Instalación del Gabinete 13

4.1 Preparación 13
4.2 Desempacado 13
4.3 Conexión a Tierra 13

1. Configuración del Gabinete 14

5.1 Cerraduras de la Puerta 14
5.2 Acceso y Administración del Cableado 14
5.3 Invirtiendo el Gabinete 14
5.4 Rieles para Instalación 15
5.5 Ajuste de Profundidad del 15 Riel de Instalacion

6.Instalando el gabinete en la pared 15
7. Instalación del Equipo 16

7.1 Instalación o Remoción de las 16
Tuercas de Fijación
7.2 Instalación Alterna: Riel de 17
Instalación con Orificio Roscado

1. Almacenamiento y Servicio 18
   9.Garantia 18

English 1

Français 19
Pycckn 28

Copyright © 2015 Tripp Lite. Todas las otherwise marcas registradas son propidad de sus respectivos dueños.

1. Instrucciones de Seguidad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instruetiones y advertencias que deben observarse durante la instalacion y operation del producto descripto en este manual. El no hacerlo pueda invalidar la garantia y causar daños a la propidad o lesiones personales.

• Mantenga el gabinete en un entorno interior controlado lejos de humedad excessiva, temperatas extremas, liquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado alANTE y detrás del gabinete para una ventilación adecuada. No bloquee, cubra o inserte objetos en las aberturas de ventilación externa del gabinete.
• El gabinete es extremadamente pesado. Tenga cuidado al manejar el gabinete. No intente desempacarlo, moverlo o instalarro sin看你. Use un dispositivo mecánico como un montacargas o gato para tarimas para mover el gabinete en el conteditor de embarque.
  No colque objeto algo nso sobre el gabinet, especialmente recipientes de liquidos y no intente apilar los gabinetes.
• Inspeccione el contenedor de embarque y el gabinete para detectar danos en el embarque. No use el gabinete si está danado.
• Deje el gabinete en el conteditor de embarque hasta que haya sido movido tan cerca a su ubicacion final como sea possible.
• Instale el gabinete en un area estructuralmente firme, capaz de manejar la energia sobre una piso nivelado que sea capaz de soportar el peso del gabinete, todo el equipo que se instale en el gabinete y otros gabinetes y/o equipo que se instalen cerca.
• Para instalación permanente en la pared, asegúrese de fjar firmamente el gabinete a la estructura del edificio antes de la operación.
  Tenga cuidado al cortar los materiales de empaque. El gabinete podra ser aranado, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. El reempacar y embarcar el gabinete sin los materiales de empaque originales pueda causar daños al producto que anulen la garantía.
• No reembarque el gabinete con equipo adicional a menos que el gabinete haya sido embarcado con una tarima especial anti-impacto (solo modelos "SP1"). El peso combinado del gabinete y el equipo instalado no debe exceder la capacité de la tarima. Tripp Lite no es responsable por daño algo que occurra durante el reembarque.
  No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecutamente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. No use este equipo en presencia de una mezcla inflamable de anestesicos con aire, oxigeno u oxido nitroso.

2. Vista General

Los gabinetes SmartRack no giratorios para Instalacion en la pared acomodan todo el equipo para instalacion en rack estandar de 19", sin importar el proveedor y se embarcan Completely ensamblados para una instalacion rapiida y fácil. Cuentan con gabinetes adaptables de service pesoado en diversas alturas.

Los gabinetes SmartRack no giratorios para instalacion en la pared tiene profundidades de instalacion variables, ideales para servadores. Para comodidad en el mantenimiento, los gabinetes incluyen puertas y paneles laterales de liberacion rapiida. Para flexibilidad de instalacion, las puertas de acceso frontal son reversibleles. La puerta frontal y los paneles laterales peuvent cerrarse con cerradura. Para fácil movilidad de los gabinetes esta disponible un jeu optional de ruedas (SRCASTER).

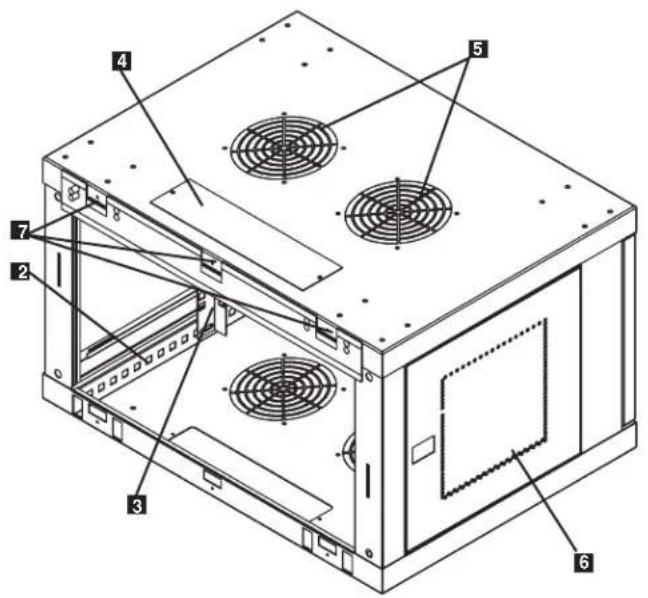

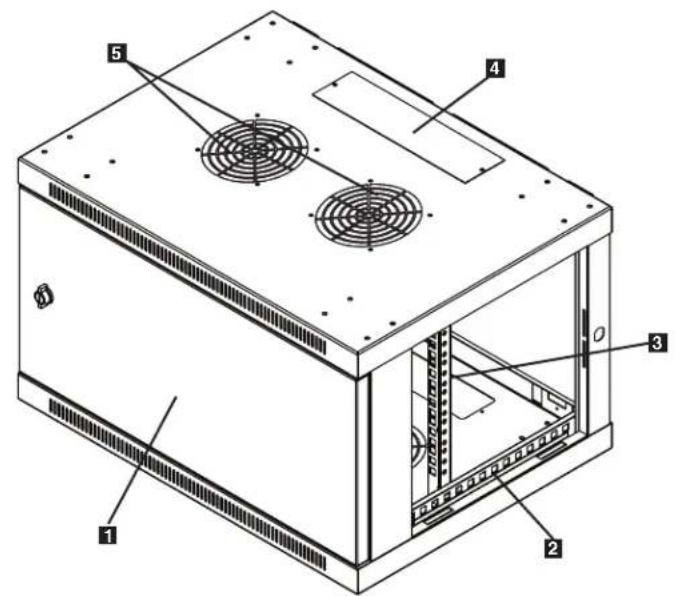

3. Identificacion de Caracteristicas

Se muestra el Modelo SRW6U. Los otheros modelosienen caracteristicas similes,siendo las unicas diferencias la alta y la profundidad del rack.

Puerta delantera
2 Rieles Horizontales
3 Rieles para Instalacion Vertical
Cubierta removable para el agujero de acceso de los cables
5 Ventilas
6 Paneles Laterales Removibles/con Cerradura
7 Ranuras de Instalacion (se encuentran en el panel posterior del gabinete)
3 Placa de Instalacion (piezaSeparated)
Ganchos de la Placa de Instalacion

4. Instalación del Gabinete

iPrecaución!

iLea todas las instrucciones y advertencias antes de la instalacion!

Advertencia: Los gabinetes de rack son extremadamente pesados. No intente desempacar, mover o instalar el gabinete si看你. Tenga extremo cuidado al manejar el gabinete y cerciorese de seguir todas las instrucciones de instalacion. No intente instalar el equipo sin estabilizar primero el gabinete.

4.1 Preparación

El gabinete debe instalarse en un area estructuralmente firme que sea capaz de soportar el peso del gabinete, todo el equipo que se instale en el gabinete y othergabinetes y/o equipo que se instalen circa. Antes de desempacar el gabinete, debe transportar el contender de embarque lo mas circa possible a la posicn de instalacion final para minimzar la distancia que necesite mover la unidad despues de haber retido el empacado protector. Si planea almacenar el gabinete por un periodo prolongado ante de la instalacion, siga las instruiones en la section Almacenamento y Servicio.

Necesita varias herramentas:

Nivel
Desarmador con punta Phillips
Herramientos apropriadas para instalacion en pared:

Necesita adelmas los siguientes accesos:

• Accesorios apropiados para instalación en pared (no incluidos)

4.2 Desempacado

1 Mueva la tarima de embarque a una superficie firme y nivelada.
Abra la caja y retire los quatre protectores de las esquinas. Guarde todos los materiales de empaque para uso posterior a menos que este seguro de no necessitarlos. Los materiales de empaque son reciclables.
3 Con una persona en cada lado, levante cuidadosamente el gabinete fuera de la caja y colqueo sobre una superficie firme y nivelada.
4 Examine el gabinete para detectar该如何 o parte suela. Confirm que esten todas las partes. Si falta algo o está daado,pongase en contacto con Tripp Lite para solicitar apoyo. No intente usar el gabinete si ha sido daado.

Nunca extienda más de un componente del gabinete a la vez.

Advertencia: Nuncainta levantar o instalar sin laapona adecuada. No trate de levantar el gabinete solo.

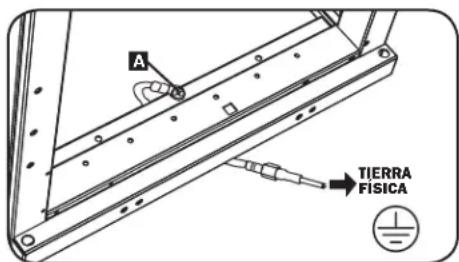

4.3 Conexión a Tierra

Todas las partes del gabinete se conectan a tierra con el marco del gabinete. Use el punto roscado de connexion a tierra frontal o posterior y un tornillo M6 (incluido) para conectar el marco del gabinete directamente a la connexion de tierra de su instalacion con un cable calibre 8 AWG | (3.264 mm). Conduzca el cable de tierra bajo el marco del gabinete para asegurar la operation sin obstaculos de la puerta. Advertencia: Conecte cada gabinete por分开ar a la connexion a tierra fisica. No use el gabinete sin una connexion a tierra fisica.

5. Configuración del Gabinete

Antes de la instalacion, asegurese de planar la ubicacion y arreglo de los componentes bajo del gabinet. Asegure que los rieles de instalacion esten inverteos o ajustados para la profundidad, dependiendo de la configuracion de su equipo.

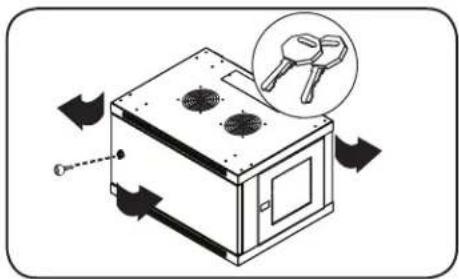

5.1 Cerraduras de la Puerta

La puertas frontal y posterior tiene cerraduras que son accesibles con las llaves incluidas.

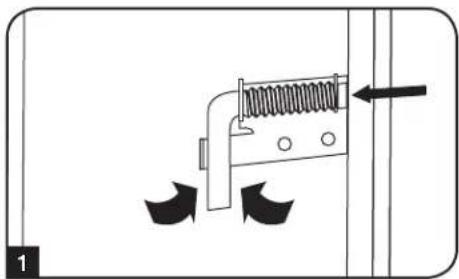

Cada panel lateral se asegura usingauna palanca en "L"en el lado interno del gabinete.

1 Para desasegurar y remove los paneles laterales, levante el lado corto de la "L" y retirela del panel lateral. Jale la pestaña en el panel lateral y remuévala del gabinete.

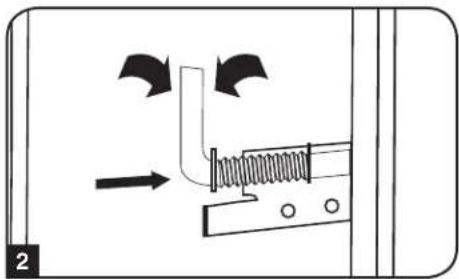

2 Para colocar-Newamente los paneles laterales,asegurelos en la posicjion correcta,levante el lado mas corto de la "L" y presionela hacia el panel lateral,neaulemente al orificio enonde estaba inialmente. Una vez en su situ,oprma el lado corto de la "L" para aseguarla.
Nota:Para bloquear y desbloquear los paneles laterales, necesita tener acceso al interior del gabinete.

5.2 Acceso y Administración del Cableado

La parte superior del gabinete tiene una abertura rectangular para acceso y administración del cableado.Esta abertura puede ser abierta o cerrada desatornillando o atomillando el panel removable de acceso de cables.

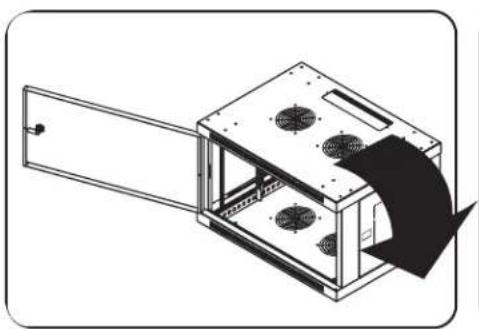

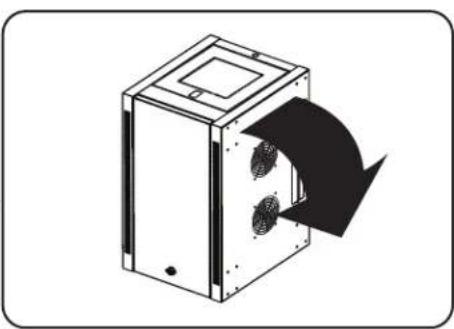

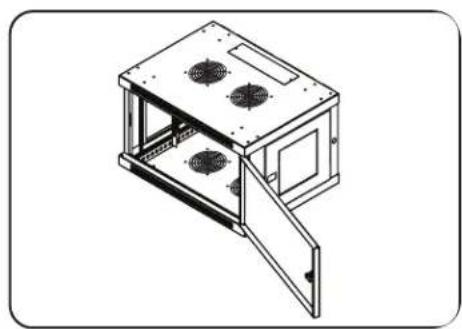

5.3 Invirtiendo el Gabinete

A fin de disponible configuraciones de rack, el gabinete pueda ser invertido. Para hacerlo, simplemente gire el gabinete de modo que las puertas abran en direcciones opuestos.

5. Configuración del Gabinete continua

5.4 Rieles para Instalación

El gabineteiene con rieles de instalacion que tenen orificios cuadrados y orificios roscados para equipo de instalacion en rack. Para instalar el equipo, use las tuercas de fijacion incluidas y otheros accesorios. (seccion 7.1 para instalacion de tuercas de fijacion). Advertencia: Antes de montar该如何irrpoo dentro, asegurese de tener el gabinete instalado firmamente en la pared o en su posicion final sobre el piso. Asegurese ademas de tener todos los ajustes correctos en sus rieles antes de instalar el equipo. (Para el Ajuste de Profundidad del Riel de Instalacion, vea abajo).

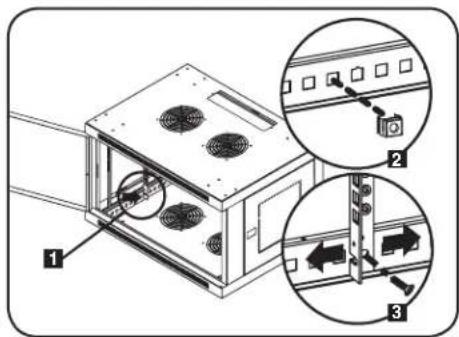

5.5 Ajuste de Profundidad del Riel de Instalacion

Advertencia: No intenteaabstar los rieles,mIJtras el equipo está instalado enel gabinete.No intenteusarlosrielessin los tornillos instalados.(2porriel.)

Los 2 rieles de instalación está preinstalados para permitir(Some profundidades de instalación,dependiendo del modelo.No ajuste los rieles de instalacion a menos que su equipo requiera una profundidad de instalaciondifferente.Los juegos de rieles anterior y posterior peuvent ajustarse independiente en incrementos de 1 / 4" (6.35 mm).

1 Cada riel está conectado al gabinete con 2 tornillos y 2 tuercas de fijación: 1 juego en la españa superior y除外 en la españina inferior. Usando un desatomillador Phillips, retire los tornillos que sujetan los rieles al gabinete.
2 Mueva las tuercas de fijacion a la posicion deseada y reinstalelas.
Deslice los rieles de instalacion a la profundidad deseada y reinstalelos usingo los tornillos que retiro Paso 1.

6. Instalando el gabinete en la pared

Advertencia: No intentar instalar el gabinete en la pared con el equipo en el gabinete.

Note: El gabinete de ser instalado por un的技术o calificado. Antes de instalar, use un nivel y cinta metrica para ubicar con precision su area de instalacion. Use sujetadores adeuados (no incluidos) para aseguir el gabinete a la pared. Use los medios adeuados de soporte al instalar en bloques de concreto, concreto, tabla-roca o traversanos de madera. Advertencia: La superficie de apoyo de ser capaz de soportar con seguridad la carga combinada de todo el hardware y componentes instalados. Para el peso, tameno y你能 de carga del gabinete, veas las specifications del producto y除外 recursos de soporte en www.triplite.com/support.

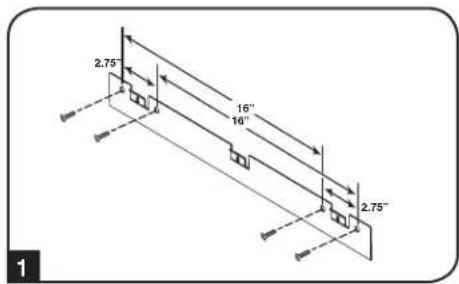

1 Usando los accesos suministrados por el usuario, acople la plaza de instalacion a una pared u other superficie de instalacion adecuada. Cada orificio de instalacion能把 recibir un tornillo M8 o 5/16" y los orificios estan espaciados 16" entre si para recibir la colocacion de permos estandar como se indica en el diagrama. Nota: Al instalar la plaza de instalacion en la pared, asegure que los tres ganchos de instalacion vean hacia afuera y alejandose de la pared.

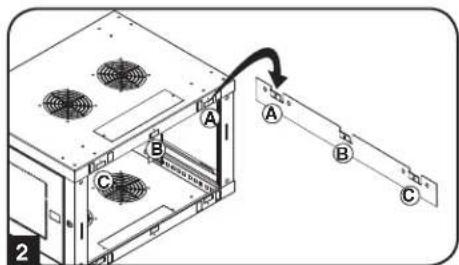

2 Después que la placá de instalación ha sido sutetada firmamente a la superficie de instalación, enganche las tres ranuras de instalación en los tres ganchos de instalación en la placá instalada en la pared. Las ranuras ajustaran sobre los ganchos y el gabinete debe deslizar hacer bajo en los ganchos hasta que estén firmes. Nota: Hay ranuras de instalación en los rieles superior e inferior del panel posterior. Esto permittedla instalacion en posiciones estandar o invertida.

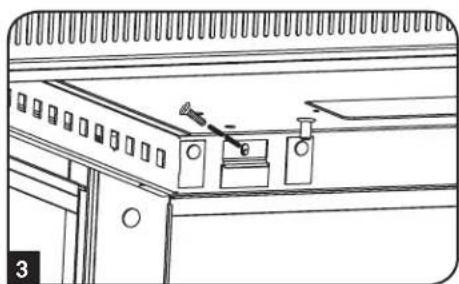

3 Después que la placá de instalación ha sido fjada y el gabinete se ha colgado adecuadamente, asegure el gabinete a la placá de instalación instalando los tres tornillos suministrados en los orificios en ganchos de instalación, como se muestra.

7. Instalación del Equipo

Advertencia: No instale equipos hasta haber estabilizzato el gabinete. Instale primero el equipo más pesado hacer la parte inferior del gabinete. Instale el equipo empezando por la parte inferior del gabinete y continue hacer la parte superior del gabinete - nunca al revis. Si se usesan rieles deslizantes de equipo,onga cuidado al extendar los rieles. No extienda más de un juego de rieles deslizantes de equipo a la vez. Evite extensions los rieles deslizantes del equipo cerca de la parte superior del gabinete.

Note: La unidadiene con dos differentes classes de tomllos para la instalacion del equipo. Use los tornillos de instalacion negros si está sujetando su equipo al lado del orificio cuadrado del riel de instalacion. Use los tornillos plateados si está sujetando su equipo al lado del orificio roscado del riel de instalacion.

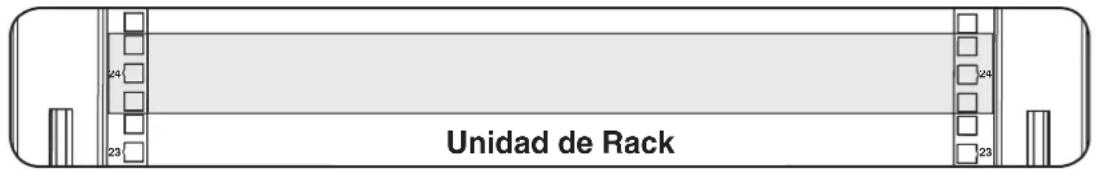

Note: Los orificios cuadrados en medio de cada unidad de rack está numerados y también incluyen unalittle ranura para poder a la identificacion. Una sola unidad de rack incluye el spacing occupied por el orificio numero y los orificios directamente arriba y abajo.

7.1 Instalación o Remoción de las Tuercas de Fijación

ADVERTENCIA: Las bridas de las tuercas de fijacion deben acoplar con los costados de la abertura del orificio cuadrado en el riel, no en la parte superior o inferior. Siga las instrucciones en la documentacion de su equipo para asegurar la instalacion adecadua de su equipo.

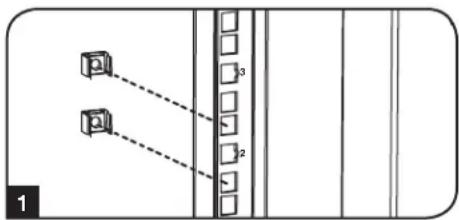

1 Localice las aberturas cuadradas numeradas en los rieles de instalacion enonde planee instalar su equipo. Instalara tueras de fijacion (incluidas) en las aberturas cuadradas a fin de proportionsar un punto de fijacion para los tornillos de instalacion (incluidos). Nota: Consulte la documentation de su equipo para determinar cuantas tueras de fijacion requeriray enonde necessitan instalarse.
2) Aside la parte interior del riel de instalacion, inserte una de las bridas de la tuerca de fijacion a工程技术 de la abertura cuadrada. Oprimala hacer el costo de la abertura cuadrada. Cada brida de acoplar en un本钱 de la abertura cuadrada, no en la parte superior o inferior.
3 Comprima la tuerca de fijacion ligeramente por los costados para permitir que el resto de la brida se acople a trovés de la abertura cuadrada. Cuando la tuerca de fijacion este instalada correctamente, ambas bridas deben sobresalir a trovés de la abertura cuadrada y ser visibles sobre la superficie exterior del riel de instalacion. Repita los pasos 1-3 hasta que este instaladas todas las tuercas de fijacion necessities.

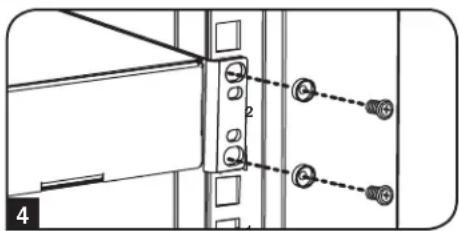

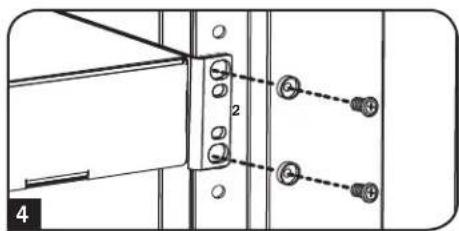

4 Despues de instalar las tuercas de fijacion, use los tornillos de instalacion negros incluidos y arandelas de seguridad para fjar su equipo al riel del rack. Coloque las arandelas de seguridad entre los tornillos y las mensulas de instalacion del equipo.

Note: Su equipo可以选择 incluir también accesos para instalacion. Lea las instrucciones de instalacion que venden con su equipo antes de instalar su equipo.

Para Retirar las Tuercas de Fijación, Invierta los Pasos 1-3

Note: Usted pueda deserar usar una herramienta para tuerca de fijacion (proporcionada por el usuario) para poder en la instalacion y desinstalacion de la tuerca de fijacion.

7. Instalación del Equipo continuación

7.2 Instalación Alterna: Riel de Instalación con Orficio Roscado

Advertencia: No intente ajustar los rieles cuando el equipo está instalado en el gabinete. No intente usar rieles sin los tornillos instalados. (2 por riel.)

Los 2 rieles de instalacion estan preinstalados para asegurar el equipo usingo el lado de los orificios cuadrados del riel de instalacion. Para embarar al lado de los orificios roscados del riel de instalacion, siga los pasos indicados a continuacion:

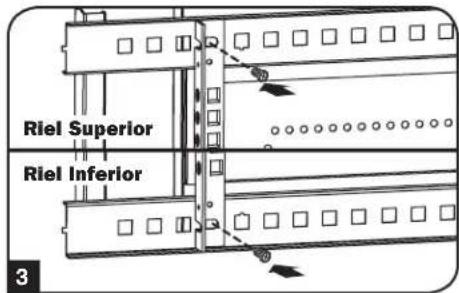

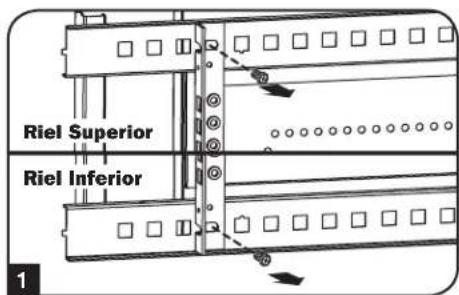

1 Cada riel está connectado al gabinete con 2 tornillos: 1 en la esquina superior y除外 en la esquina inferior. Usando un desatornillador Phillips, retire los tornillos que sujetan los rieles al gabinete.

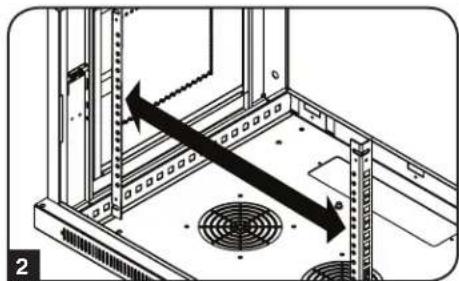

2 Cambie las ubicaciones del riel. Cerciorese que el lado del orificio roscado vea hacer la puerta delantera.

Reinstale los rieles de instalación.

Use los tornillos plateados de instalacion, incluidos, para asegurar su equipo al riel del rack. Coloque las arandelas de seguridad entre los tornillos y las mensulas de instalacion del equipo.

Note: Su equipo可以选择 incluir también accesos para instalación. Lea las instrucciones de instalación que venden con su equipo antes de la instalación.

8. Almacenamento y Servicio

Almacenamento

El gabinete debe almacenarse en un entorno interor controlado leos de humedexcesiva,temperaturas extremas,liquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenor de embarque original.

Servicio Tecnico

Su producto Tripp Lite está cubierto por la garantía descririta en este manual. Tripp Lite también pone a su disposicion una variedad de Garantías extendidas y Programas de servicios专业技术e en el situ. Si deseña mas informacion sobre el service专业技术o, visite www.triplite.com/support. Antes de devolver su producto para技术服务专业技术o, siga these pasos:

1. Revise la instalacion y los procedimientos de operacion que se encuentran en este manual para asegurar de que el problema de service no se debe a una mala lecture de las instruetiones.
2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite www.triplite.com/support.
3. Si el problema exige servicios专业技术e, visita www.triplite.com/support y haga clin en el enlace Devoluciones de produits. Deo aquie pue do solicitar un numero de Autorizacion de Material Devuelto (RMA), que se necesita para el service专业技术e. En este sencillo formulario en linea se le solicitaran los numeros de series y modelo de la unidad, juno con other informacion general del comprador. El numero RMA y las instruetiones para el envio se le enviaran por correoelectronico. La presente garantia no cubre ningun dano (directo, indirecto, especial o consecuencial) del producto que occurra durante el envio a Tripp Lite o a un centro de service专业技术e Tripp Lite autorizzato. Los productos enviados a Tripp Lite o a un centro de service专业技术e Tripp Lite autorizzato deben tener prepagos los cargos de transporte. Escribe el numero RMA en el exterior del embalaje. Si el producto se encuentra Dentro del periodo de garantia, adjunte una copia de su recibo de vente. Envie el producto para service专业技术e mediante un transporte asegurado a la direcction que se le proporcionco cuando solicitote el numero RMA.

9. Garantía

Garantía limitada por 5 años

El vendedor garantiza que este producto noiene defectos originales de materiales ni de mano deabra por un periodo de cinco años a partir de la fecha original de compra, si se usa de acuerdo con todas las instrucciones correspondentes. En caso de demostrarse Dentro de ese periodo que el productoiene defectos de materiales o de mano deabra, el vendedor lo reparar o reemplazar a su exclusiva disreciption.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NI LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRCE NINGUNA GARANTIA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duracion de una garantia implicita yculos Estados no permiten la exclusion o limitacion de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes Mentionadas可以更好 no corresponder en su caso. esta garantia le otorga derechos legalesesionos y usted possible tener otherdsrechos que varian deuna jurisidicn o atra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están susujetas a diversas variações, el fabricante no representa ni garantiza la idoneidad o condidón de这些 dispositivos para[qualquier aplicación españica.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.
