| Type de produit | Armoire de baie 19 pouces, 42U |
| Marque | Tripp Lite |
| Modèle | SmartRack SR42UBEIS |
| Capacité de charge statique / sur roulettes | 1361 kg (3000 lb) |
| Hauteur | 2063 mm (79,8 po) |
| Largeur | 600 mm (23,63 po) |
| Profondeur | 1092 mm (43 po) |
| Poids net | 141 kg (310 lb) |
| Poids à l’expédition | 160 kg (352 lb) |
| Indice de protection | IP54 (NEMA 12) – résistant à la poussière et aux éclaboussures |
| Portes avant et arrière | Verrouillables, avec persiennes et joints d’étanchéité |
| Portes latérales | Verrouillables, dégagement rapide |
| Ventilation | 12 ventilateurs (3 panneaux) dans la porte arrière, alimentation 120 V CA |
| Filtres à poussière | Filtres standards 18 x 30 po (remplaçables) |
| Profilés de montage | Ajustables, profondeur de 101,6 à 1066,8 mm |
| Roulettes et vérins | Roulettes industrielles robustes, vérins de calage |
| Mise à la terre | Point de mise à la terre avant/arrière pour fil 8 AWG |
| Alimentation des ventilateurs | 3 cordons C13 à NEMA 5-15P (fournis) |
| Accessoires inclus | Clés, écrous à cage M6, vis M6, rondelles, supports d’expédition |
| Optionnel | Boîtier d’accès de câbles résistant aux éclaboussures (fourni) |
| Garantie | Garantie limitée de 2 ans |
FOIRE AUX QUESTIONS - SmartRack SR42UBEIS Tripp Lite
Questions des utilisateurs sur SmartRack SR42UBEIS Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice SmartRack SR42UBEIS - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SmartRack SR42UBEIS de la marque Tripp Lite.
MODE D'EMPLOI SmartRack SR42UBEIS Tripp Lite
Boîtier pour bâti smartrack® avec une capacité nominale IP54 (NEMA 12)
Modèle: SR42UBEIS
Consignes de sécurité importantes 26
Vue d'ensemble 26
Identification des caractéristiques 27
Installation de l'armoire 28
Préparation 28
Déballage 28
Mise en place 29
Mise à niveau 30
Mise à la terre 30
Connexion d'alimentation c.a. 30
Configuration de l'armoire 31
Poser ou enlever les portes avant et arrière 31
Pose et enlèvement du panneau supérieur 31
Pose et enlèvement des panneaux latéraux 32
Ajustement des profilés de montage et des 32
profilés pour les chemins de câbles
Combinaison (assemblage en baie) 33
d'armoires de stockage
Nettoyage/remplacement des filtres 34
Installation du boîtier d'accès 34
de câble (facultatif)
Installation de l'équipement 35
Installation ou enlèvement des écrous à cage 35
Caractéristiques techniques 36
Entreposage et entretien 36
Garantie 36
Copyright © 2017 Tripp Lite. Toutes les marques de commerce appartiennent à leurs propriétaires respectifs.
Conserver ces consignes
Ce guide contient des instructions et des mises en garde qu'il faut suivre pendant l'installation et l'utilisation des armoires de stockage SmartRack décrites dans ce manuel. Lire attentivement toutes les instructions et les mises en garde avant de déplacer, installer ou utiliser les armoires de stockage SmartRack décrites dans ce manuel. Le non-respect de ces consignes créera un risque de blessure ou de dégâts matériels et pourrait annuler la garantie.
- Maintenir l'armoire dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, de contaminants conducteurs, de la poussière et de la lumière directe du soleil.
- Laisser un espace suffisant à l'avant et à l'arrière de l'armoire pour garantir une bonne circulation d'air. Ne pas bloquer, couvrir ou introduire des objets dans les ouvertures externes de ventilation de l'armoire.
- Cette armoire est très lourde. Faire attention lors de la manutention de l'armoire. Ne pas essayer de la déballer, de la déplacer ou de l'installer sans aide. Utiliser un appareil mécanique comme un chariot élévateur ou une transpalette à main pour déplacer l'armoire dans le conteneur d'expédition.
- Ne poser aucun objet sur l'armoire, en particulier des contenants de liquide, et ne pas essayer d'empiler les armoires.
- Inspecter le conteneur d'expédition et l'armoire pour vérifier si elle a été endommagée lors de l'expédition. Ne pas utiliser l'armoire si elle a été endommagée.
- Laisser l'armoire dans le conteneur d'expédition pour la déplacer aussi près que possible de l'emplacement final de l'installation. Les roulettes ne sont destinées qu'à des ajustements mineurs de position dans l'aire de l'installation finale. Les roulettes ne sont pas conçues pour déplacer l'armoire sur de plus longues distances.
- Installer l'armoire dans une aire à structure solide dont le plancher de niveau est capable de supporter le poids de l'armoire, de tout l'équipement qui sera installé dans l'armoire et des autres armoires et équipements qui seront installés à proximité.
- Ne pas pousser sur les panneaux latéraux de l'armoire pour la déplacer. Procéder ainsi causera un risque de basculement.
- Lors d'un déplacement de l'armoire sur ses roulettes, toujours pousser de l'arrière, ne jamais tirer vers soi.
- Un déplacement sur roulettes mal surveillé de l'armoire peut causer des blessures ou des dégâts matériels. Faire très attention s'il faut faire descendre une rampe d'accès à l'armoire sur roulettes. Ne pas essayer d'utiliser des rampes d'accès avec une pente plus raide que 1 : 12.
- Faire attention lors de la coupe des matériaux d'emballage. L'armoire pourrait être égratignée, entraînant des dommages non couverts par la garantie.
- Conserver tous les matériaux d'emballage pour une future utilisation. Réemballer et expédier l'armoire sans son emballage original pourrait causer des dommages qui annuleraient la garantie.
- Ne pas réexpédier l'armoire avec de l'équipement supplémentaire sauf si elle a été expédiée avec une palette antichoc spéciale (modèles « SP1 » et « SP2 » seulement). Le poids combiné de l'armoire et de l'équipement installé ne doit pas dépasser la capacité de charge de la palette. Tripp Lite n'est pas responsable des dommages ayant lieu durant une réexpédition.
- Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité.
Vue d'ensemble
Les armoires SmartRack peuvent accueillir tout l'équipement pour montage sur bâti de 48 cm (19 po) standard, peu importe le fournisseur, et sont expédiées entièrement assemblées pour un déploiement rapide et facile. Elles sont équipées de cabinets robustes adaptables avec des profondeurs de montage variables, les rendant idéales pour les serveurs. La quincaillerie des bâtis intégrée permet une expansion rentable, méthodique et efficace. Les cabinets incluent des portes et des panneaux latéraux à dégagement rapide pour faciliter l'entretien. Les portes avant et arrière et les panneaux latéraux peuvent être verrouillés.
Le SR42UBEIS est classé IP54 (NEMA 12) et est conçu pour être protégé contre la poussière et est résistant aux gouttes et aux éclaboussures. Il est équipé de portes à persiennes à l'avant et à l'arrière avec des garnitures d'étanchéité et des filtres contre la poussière. Les portes se ferment hermétiquement et il peut s'avérer nécessaire de pousser sur la partie supérieure ou inférieure des portes pour les ajuster convenablement. La porte arrière est équipée de 12 ventilateurs dans 3 panneaux de ventilateurs alimentés individuellement, assurant une circulation d'air constante. Un boîtier d'accès de câbles résistant à la poussière et aux éclaboussures en option peut être monté sur l'armoire pour un accès de câbles de toit protégé. L'armoire est également équipée de 4 ports d'accès résistants à la poussière et aux éclaboussures situés sur le plancher et à la porte arrière de l'armoire. Des roulettes industrielles robustes permettent un support à long terme et une capacité de charge stationnaire/de roulement de 1 360 kg (3 000 lb).

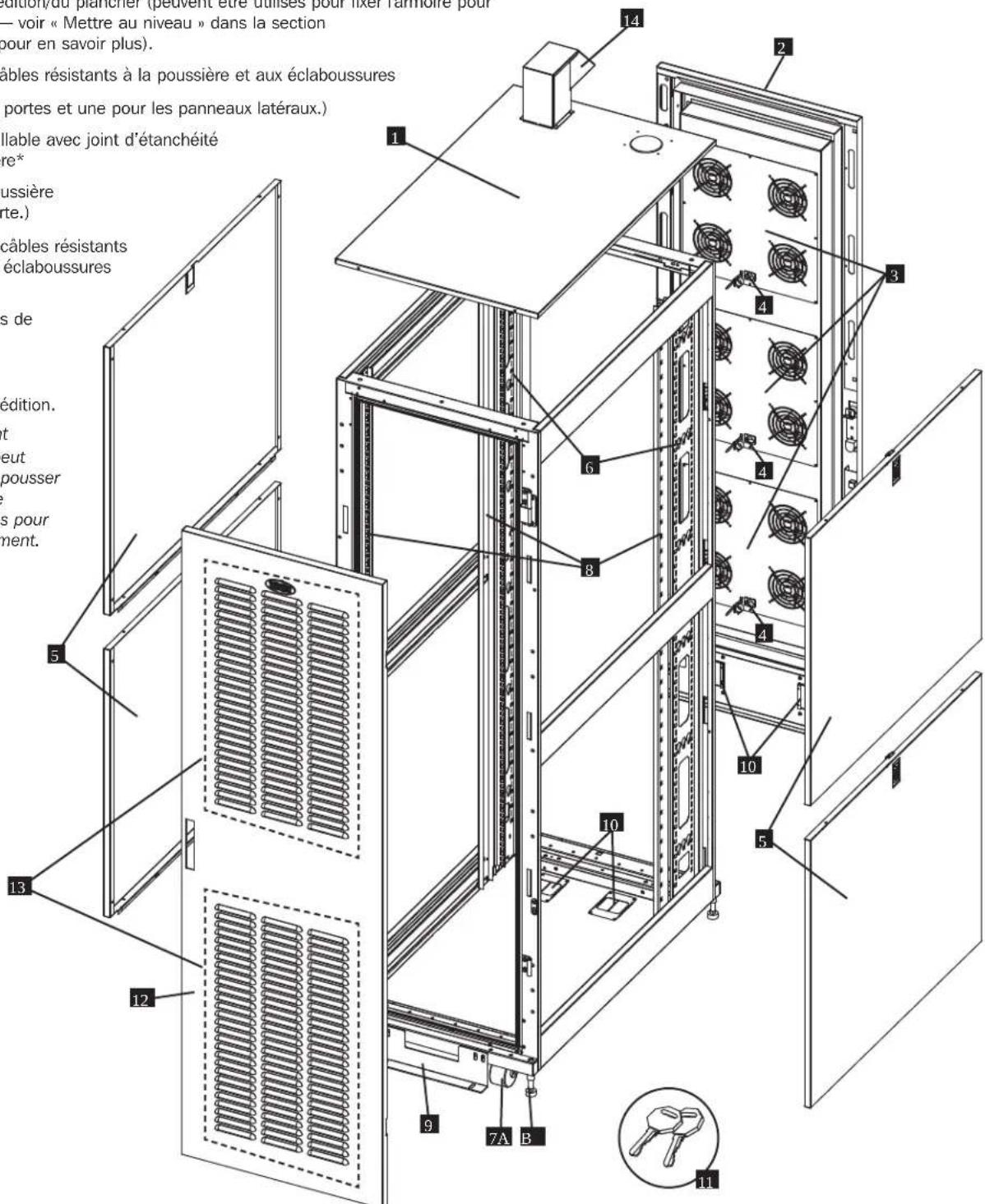

Identification des caractéristiques
1 Panneau de toit avec chapeau résistant aux éclaboussures 2 Porte arrière verrouillable avec joint d'étanchéité résistant à la poussière* 3 Panneaux de ventilation 4 Entrées en c. a. 5 Panneaux latéraux verrouillables 6 Profilés pour les chemins de câbles 7 Roulettes A et vérins de calage B industriels robustes 8 Profilés de montage (Offrent des points de montage horizontaux et verticaux pour l'équipement.)
9 Les supports d'expédition/du plancher (peuvent être utilisés pour fixer l'armoire pour boîtiers au plancher — voir « Mettre au niveau » dans la section Installation du boîtier pour en savoir plus).
10 Ports d'accès de câbles résistants à la poussière et aux éclaboussures
11 Clés (Une pour les portes et une pour les panneaux latéraux.)
12 Porte avant verrouillable avec joint d'étanchéité résistant à la poussière*
13 Filtres contre la poussière (À l'intérieur de la porte.)
14 Boîtier d'accès de câbles résistants à la poussière et aux éclaboussures (en option)
Non illustrés : Éléments de montage, cordons d'alimentation (3), documentation et autres matériaux d'expédition.
Les portes se ferment hermétiquement et il peut s'avérer nécessaire de pousser sur la partie supérieure ou inférieure des portes pour les ajuster convenablement.
Attention! lire toutes les instructions et les mises en garde avant l'installation!
MISE EN GARDE : Cette armoire de bâti est très lourde. Ne pas essayer de la déballer, de la déplacer ou de l'installer sans aide. Jusqu'à ce qu'elle soit correctement installée et stabilisée, l'armoire a tendance à basculer et peut causer des dégâts matériels et des blessures. Faire très attention lors de la manutention de l'armoire et veiller à suivre toutes les instructions de manutention et d'installation. Ne pas essayer d'installer de l'équipement sans avoir d'abord stabilisé l'armoire.
Préparation
Il faut installer l'armoire dans une aire à structure solide dont le plancher de niveau est capable de supporter le poids de l'armoire, de tout l'équipement qui sera installé dans l'armoire et des autres armoires et équipements qui seront installés à proximité. Avant de déballer l'armoire, vous devez transporter le conteneur d'expédition à proximité de l'emplacement de l'installation finale pour réduire la distance de déplacement de l'appareil une fois que l'emballage protecteur aura été enlevé. Si vous planifiez d'entreposer l'armoire pendant une période prolongée avant installation, suivre les instructions du chapitre Entreposage et service.
Vous aurez besoin de plusieurs outils (fournis par l'utilisateur) :
- Une clé ouverte de 13 mm
- Une clé ouverte de 18 mm • Un couteau universel • Un niveau de charpentier
- Un tournevis Phillips
Vous aurez aussi besoin de la quincaillerie suivante (fournie) :
• (50) vis Phillips (M6 x 5/8 po) • (50) Écrous à cage (M6) • (50) Rondelles à collerette en nylon
Déballage

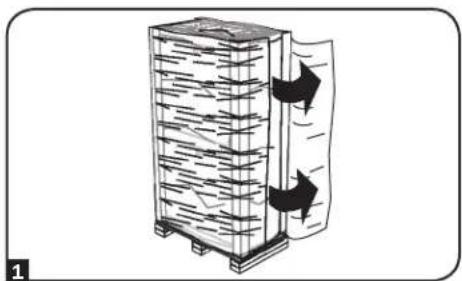

1 Vérifier que le conteneur d'expédition est vertical et stable ; utiliser ensuite un couteau universel pour couper le film thermorétractable qui retient les cornières de protection. Appliquer le couteau universel directement au-dessus des cornières pour éviter d'égratigner l'armoire ou de couper le solide sac protecteur en plastique sous le film thermorétractable. MISE EN GARDE : Ne pas égratigner l'armoire ou couper le solide sac protecteur en plastique sous le film thermorétractable. Ne pas pousser ni tirer l'armoire lors du déballage.
2 Retirer les cornières de protection. Conserver tous les matériaux d'emballage (y compris la palette) pour une utilisation ultérieure sauf si vous êtes certain de ne plus en avoir besoin. Les matériaux d'emballage sont recyclables.
3 Retirer le lourd sac de plastique entourant l'armoire. Examiner l'armoire pour vérifier si elle est endommagée ou s'il manque des pièces. Vérifier la présence de toutes les pièces. Si quoi que ce soit manque ou est endommagé, communiquer avec Tripp Lite pour de l'aide. Ne pas essayer d'utiliser l'armoire si elle a été endommagée.
Installation de l'armoire

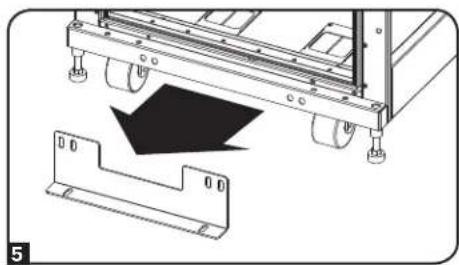

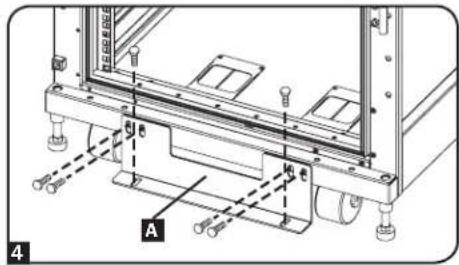

4 Repérer les deux pattes de fixation A qui retiennent l'armoire à la palette d'expédition. 5 Utiliser la clé ouverte de 13 mm pour retirer les pattes de fixation. Faire preuve d'extrême prudence, car l'armoire peut bouger accidentellement après le retrait des pattes. Conserver les pattes de fixation et leur visserie pour une utilisation ultérieure. 6 Placer au moins une personne à l'avant et une autre à l'arrière de l'armoire. Pousser lentement l'armoire vers l'arrière de la palette d'expédition jusqu'à ce que les quatre roulettes passent le bord de la palette et touchent le sol. MISE EN GARDE : Avoir au moins l'aide d'un assistant lorsque l'armoire est retirée de la palette. Faire extrêmement attention en déplaçant l'armoire.

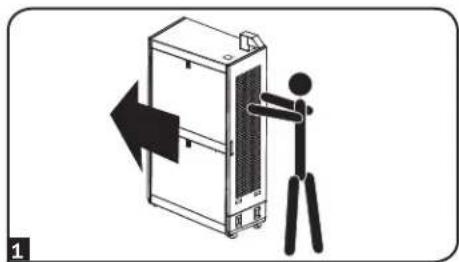

1 Déplacer l'armoire sur ses roulettes sur une courte distance sur une surface horizontale, lisse et stable en la poussant par l'avant ou par l'arrière (pas par les panneaux latéraux). Ne pas essayer de déplacer l'armoire sur de longues distances. Il faut déplacer l'armoire près de l'emplacement de son installation dans le conteneur d'expédition avant de la déballer. (Utiliser un chariot élévateur ou une transpalette à main pour déplacer le conteneur d'expédition.). MISE EN GARDE : Ne pas se servir des panneaux latéraux pour pousser ou tirer l'armoire et ne pas la tirer vers soi.
Mise à niveau
MISE EN GARDE : Mettre l'armoire à niveau avant d'installer l'équipement. Les roulettes ne sont pas conçues pour servir de support à long terme à l'armoire après l'installation finale. Utiliser les vérins de calage pour servir de support à long terme. Installer l'armoire dans une aire à structure solide dont le plancher de niveau est capable de supporter le poids de l'armoire, de tout l'équipement qui sera installé dans l'armoire et des autres armoires et équipements qui seront installés à proximité.
1 Une fois que l'armoire a été déplacée sur son emplacement d'installation, utiliser un niveau pour vérifier la pente du plancher. Si la pente est de plus de 1 %, choisir un autre site pour l'installation.

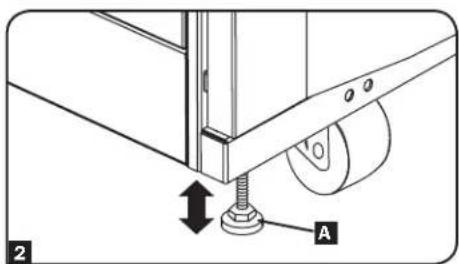

2 À l'aide de la clé ouverte de 13 mm, abaisser chaque vérin de calage A jusqu'à ce qu'il touche le sol. (Il y a quatre vérins, 2 à l'avant et 2 à l'arrière.) Veiller à ce que chaque vérin repose solidement sur le plancher.
Remarque :
- Abaisser un vérin en le tournant dans le sens horaire ; soulever un vérin en le tournant dans le sens antihoraire.
- Les portes peuvent être endommagées si les vérins de calage sont trop escamotés.

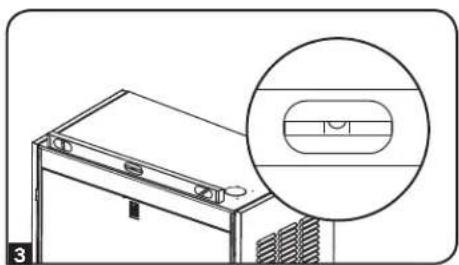

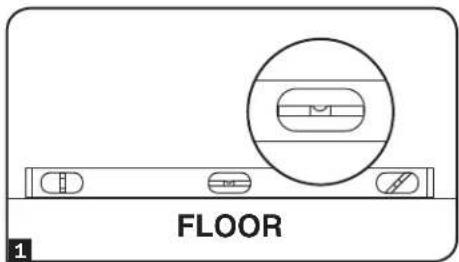

3 Après avoir abaissé chaque vérin de calage, vérifier à l'aide du niveau que l'armoire est de niveau dans toutes les directions. Ajuster les vérins jusqu'à ce que l'armoire soit de niveau.
4 (Optionnel) Pour fournir une stabilité supplémentaire, les supports d'expédition enlevés dans la section « Déballage » peuvent être fixés en utilisant la quincaillerie qui retenait le boîtier à la palette d'expédition. À l'aide de la clé ouverte de 13 mm, raccorder les pattes de fixation aux points de montage extérieurs A de l'armoire. Puis utiliser les pattes de fixation pour fixer ces points dans le plancher à l'aide de quincaillerie fournie par l'utilisateur ou du kit de boulonnage au sol SmartRRack de Tripp Lite (modèle : SRBOLTDOWN)
Mise à la terre
Toutes les pièces de l'armoire sont mises à la masse à son bâti. Utiliser le point fileté avant ou arrière de mise à la terre A et une vis M6 (incluse) pour connecter le bâti de l'armoire directement à la prise de terre de votre installation avec un fil de calibre 8 AWG (3,264 mm). Faire passer le fil de mise à la terre sous le bâti de l'armoire afin que les portes puissent s'ouvrir. MISE EN GARDE : Relier chaque armoire séparément à une prise de terre. Ne pas utiliser d'armoire sans prise de terre.
Pour alimenter les ventilateurs, vous devrez brancher chaque panneau de ventilateur à une source d'alimentation c. a. Chaque milieu de panneau de ventilateur est muni d'une entrée C14. Utilisez les cordons d'alimentation (3) C13 à NEMA 5-15P pour connecter chaque panneau de ventilateur à une source d'alimentation c. a. de 120 V.
Poser ou enlever les portes avant et arrière
MISE EN GARDE : Ne pas essayer de poser ou d'enlever les portes sans aide.
Remarque : Les portes se ferment hermétiquement et il peut s'avérer nécessaire de pousser sur la partie supérieure ou inférieure des portes pour les ajuster convenablement.
Enlèvement d'une porte

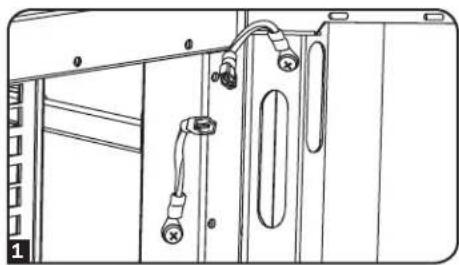

1 Déconnecter le fil de mise à la terre de la porte.
2 Ouvrir la porte perpendiculairement (90 degrés) à l'avant de l'armoire.
3 Sortir la porte de ses charnières en la soulevant et l'enlever de l'armoire.
Pour reposer la porte, inverser les étapes 1 à 3
(facultatif) Si l'armoire est fixée à une autre, retournez la porte vers l'armoire quand vous la sortez de ses charnières.
Pose et enlèvement du panneau supérieur
MISE EN GARDE : Ne pas essayer d'utiliser le panneau supérieur à des fins de support de poids autre que ceux explicitement décrits et approuvés par Tripp Lite. Ne pas essayer de poser ou d'enlever le panneau supérieur sans aide.
Enlèvement du panneau supérieur

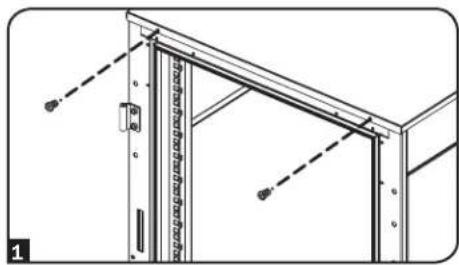

1 Enlevez les 4 vis (2 à l'avant, 2 à l'arrière) qui relient le panneau de toit à l'unité.
2 Soulever le panneau hors de l'armoire.
Pour réinstaller le panneau de toit, effectuez ces étapes dans le sens inverse.
Enlèvement d'un panneau latéral

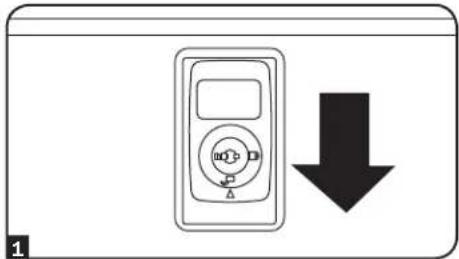

1 Ouvrir le loquet en le faisant glisser vers le bas.
2 Incliner le sommet du panneau vers l'extérieur de l'armoire.
3 Soulever le panneau hors de l'entretoise qui le supporte.
Pour reposer le panneau latéral, inverser les étapes 1 à 3
Ajustement des profilés de montage et des profilés pour les chemins de câbles
MISE EN GARDE : Ne pas essayer d'ajuster les profilés sans aide. Ne pas essayer d'ajuster les profilés pendant l'installation de l'équipement dans l'armoire. Ne pas essayer d'utiliser les profilés sans que les vis soient posées (6 par rail).

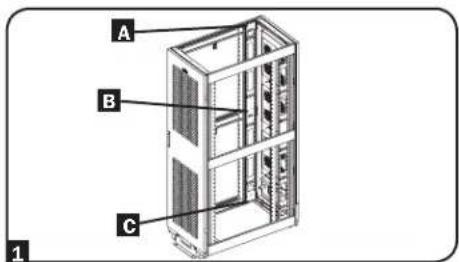

Les 4 profilés de montage sont préinstallés pour permettre l'installation de l'équipement dans une profondeur de 762 mm (30 po). Ne pas ajuster les profilés de montage sauf si votre équipement nécessite une profondeur différente. Les jeux de profilés avant et arrière peuvent être ajustés indépendamment par incréments de 6 mm (1/4 po) pour des profondeurs entre 101,6 mm (4 po) et 1066,8 mm (42 po).
1 Chaque profilé est fixé à l'armoire par 6 vis - deux sur le profilé supérieur A, deux sur le profilé central B et deux sur le profilé inférieur C.

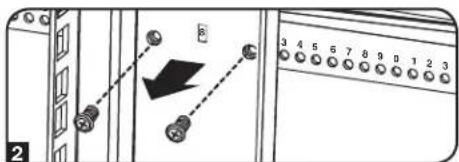

2 Retirer les vis fixant chacun des profilés de montage arrière à l'armoire. (Si l'ajustement des profilés avant est nécessaire, vous pouvez aussi retirer les vis de ceux-ci.)
3 Faire glisser les profilés de montage à la profondeur désirée et les fixer à nouveau à l'aide des vis retirées à l'étape 2. Les points de fixation des profilés sont numérotés A pour vous aider à aligner chaque paire de profilés à la même profondeur.
La même méthode permet d'ajuster la profondeur des 2 profilés pour les chemins de câbles.
Combinaison (assemblage en baie) d'armoires de stockage
MISE EN GARDE : La combinaison d'armoires n'est pas un substitut à leur stabilisation. Chaque armoire dans une baie d'armoires combinées exige les mêmes mesures de stabilisation qu'une armoire autonome.

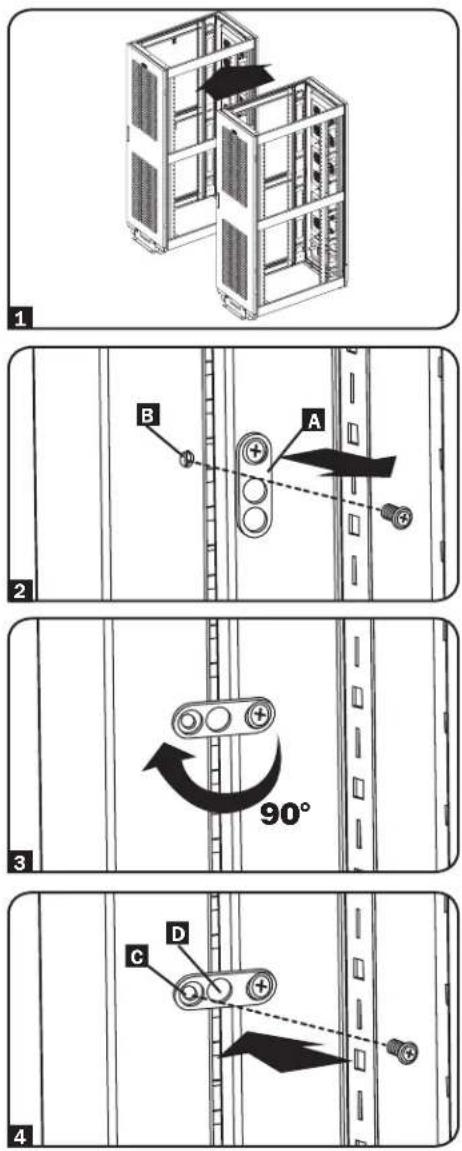

1 Disposer les armoires dans la bonne position pour l'assemblage en baie.
2 Chaque armoire comprend 4 pattes d'assemblage A correspondant à des points d'assemblage B sur l'armoire attenante. Les points d'assemblage contiennent déjà des vis. Retirer la vis de chaque point d'assemblage sur l'armoire attenante.
Desserrer la vis de chaque patte d'assemblage et tourner celle-ci à 90 degrés vers l'armoire attenante, en l'alignant avec le point d'assemblage correspondant de cette armoire.
4 Raccorder chaque patte à l'armoire attenante à l'aide des vis retirées à l'étape 2, mais ne pas serrer les vis à fond. Ajuster la position des armoires comme désiré. Si vous désirez que les armoires soient à 61 cm (24 po)/29,9 po (76 cm) pour le SR42UBWD, centre à centre, utiliser le trou extérieur de la patte C. Si vous désirez que les armoires soient à 60 cm (23,6 po)/75 cm (29,5 po) pour le SR42UBWD, centre à centre, utiliser le trou du milieu de la patte D. Après avoir raccordé toutes les pattes et vérifier que les armoires n'ont pas besoin de plus d'ajustement, serrer toutes les vis.
Remarque : Vous pouvez enlever les portes avant de combiner les armoires. La réinstallation des portes est facultative. Retirer les panneaux latéraux intérieurs avant d'assembler les armoires en baie si vous désirez avoir un accès entre les armoires.
Nettoyage/remplacement des filtres
Le SR42UBEIS utilise des filtres standards de 18 po x 30 po que l'on retrouve dans la plupart des magasins de rénovation. Pour enlever les filtres afin de les nettoyer ou de les remplacer :

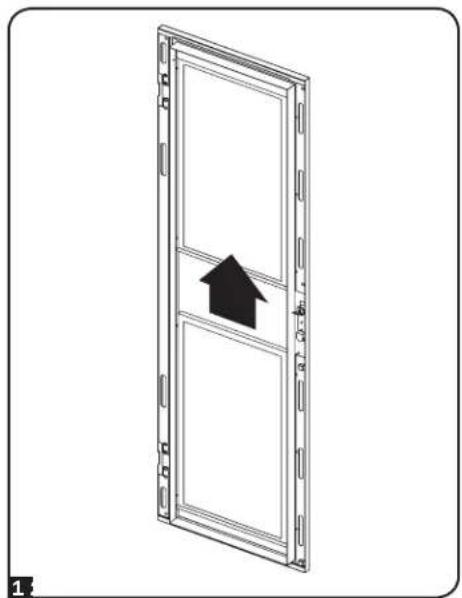

1 Faire glisser le filtre vers le haut dans la fente supérieure du filtre de façon à ce que la partie inférieure du filtre se trouve au-dessus de la fente inférieure du filtre.
2 Éloigner le filtre de la porte jusqu'à ce qu'il dépasse la fente inférieure du filtre.
3 Tirez le filtre vers le bas hors de la fente supérieure du filtre.

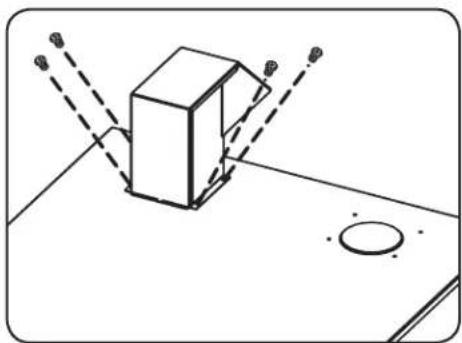

Installation du boîtier d'accès de câble (facultatif)
Le SR42UBEIS est fourni avec un boîtier de port d'accès de câbles en option pour un accès de câbles résistant aux éclaboussures dans la partie supérieure de l'unité. Pour installer cet accessoire, veuillez suivre les directives suivantes :
1. Enlevez un des bouchons d'étanchéité en caoutchouc de la partie supérieure arrière de l'armoire en le poussant à partir de l'intérieur de l'unité. 2. Montez le boîtier d'accès de câbles en utilisant les vis de mécanique à tête cylindrique large M4 x 8 mm incluses et les rondelles dentées (4 de chaque). Vissez les vis dans chacun des trous filetés.
Installation de l'équipement
MISE EN GARDE : Ne pas installer d'équipement avant d'avoir stabilisé l'armoire. Installer d'abord l'équipement lourd et à la base de l'armoire. Installer l'équipement en commençant à la base de l'armoire vers son sommet - jamais l'inverse. Si vous utilisez des rails glissières, faire attention lors de l'extension des rails. Ne pas ouvrir plus d'un jeu de rails glissières en même temps. Éviter d'ouvrir un jeu de rails glissières près du sommet de l'armoire.

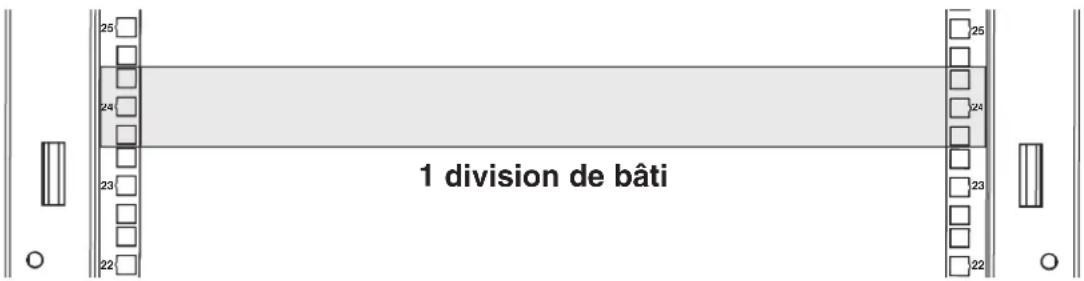

Remarque : Les trous carrés au milieu de chaque division de bâti sont numérotés et disposent aussi d'une petite encoche pour aider à l'identification. Une seule division de bâti comprend l'espace occupé par le trou numéroté et les trous immédiatement au-dessus et au-dessous.
Installation ou enlèvement des écrous à cage
MISE EN GARDE : Les brides des écrous à cage doivent s'encastrer dans les côtés de l'ouverture carrée dans le rail, pas au sommet ni à la base. Suivre les instructions de la documentation de votre équipement pour garantir sa bonne installation.
Installation des écrous à cagettes

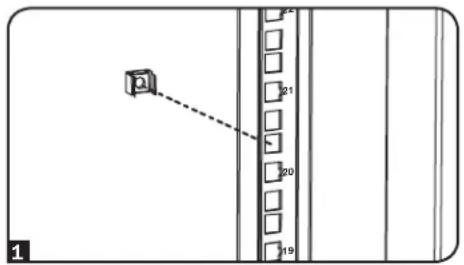

1 Repérer les ouvertures carrées numérotées dans les profilés de montage où vous planifiez d'installer votre équipement. Vous poserez des écrous à cage (fournis) dans les ouvertures carrées afin de fournir un point de fixation pour les vis de montage (fournies).
Remarque : Consulter la documentation de votre équipement pour savoir combien d'écrous à cage seront nécessaires et où ils devront être installés.

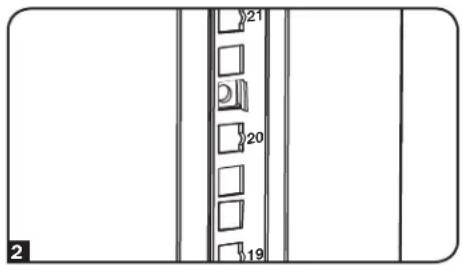

2 Depuis l'intérieur du profilé de montage, introduire une des brides de l'écrou à cage dans l'ouverture carrée. Appuyer la bride contre le côté de l'ouverture. Chaque bride doit s'encastrer dans un des côtés de l'ouverture, pas au sommet ni à la base.
3 Comprimer légèrement les côtés de l'écrou à cage pour permettre à l'autre bride de s'engager dans l'ouverture. Quand l'écrou à cage est correctement posé, les deux brides vont dépasser de l'ouverture carrée et seront visibles à la surface extérieure du profilé de montage. Répéter les étapes 1 à 3 jusqu'à ce que tous les écrous à cage nécessaires soient posés.

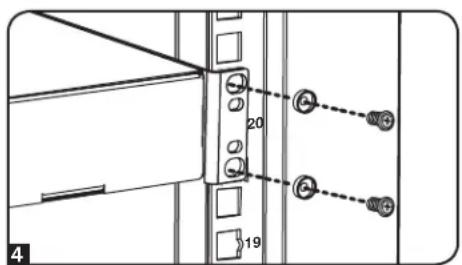

4 Après la pose des écrous à cage, utiliser les vis de montage et les rondelles à collerette pour fixer l'équipement au profilé du bâti. Placer les rondelles à collerette entre les vis et les pattes de fixation de l'équipement.
Remarque : La quincaillerie de fixation peut aussi être jointe à votre équipement. Lire les instructions de montage jointes à votre équipement avant d'installer celui-ci.
Pour enlever les écrous à cage, inverser les étapes 1 à 3
Remarque : Vous pouvez utiliser un outil pour écrou à cage (fourni par l'utilisateur) afin d'aider à la pose et à l'enlèvement des écrous.
Caractéristiques techniques
| Capacité de charge Dimensions de l'appareil Dimensions à l'expédition | ||||||||||
| Modèle Statique Sur roue Hauteur Largeur | Profondeur Poids | Hauteur | Largeur Profondeur Poids | |||||||
| SR42UBEIS | 1361 kg(3000 lb.) | 1361 kg(3000 lb.) | 2063 mm(79,8 po) | 600 mm(23,63 po) | 1092 mm(43 po) | 141 kg(310 lb.) | 2197 mm(86,5 po) | 660 mm(26 po) | 1143 mm(45 po) | 160 kg(352 lb.) |
Entreposage
Cette armoire doit être entreposée dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, de contaminants conducteurs, de la poussière et de la lumière directe du soleil. Entreposer l'armoire dans son conteneur d'expédition original si possible.
Entretien
Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de garanties prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.triplite.com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :
- Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
- Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.tripplite.com/support.
- Si le problème nécessite une réparation, visitez www. triplite. com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de retour de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garantie. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.
Garantie limitée de 2 ans.
Le vendeur garantit que, s'il a été utilisé selon les directives applicables, ce produit est exempt de tout défaut initial de matériel et de fabrication pendant une période de 2 ans à dater de l'achat initial. Si le produit s'avère défectueux sur le plan matériel ou de la fabrication durant cette période, le vendeur le réparera ou le remplacera, gratuitement.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES DUS À UN ACCIDENT, UNE MAUVAISE UTILISATION, UN ABUS OU UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLE CONTENUE DANS LES DISPOSITIONS CI-DESSUS. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA PÉRIODE DE GARANTIE PRÉCITÉE. CETTE GARANTIE EXCLUT EXPRESSÉMENT LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains états n'autorisent pas les restrictions de la durée d'une garantie implicite et d'autres n'autorisent pas l'exclusion ni la restriction des dommages accessoires ou indirects, de sorte que ces restrictions ou exclusions pourraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi posséder d'autres droits qui varient d'une juridiction à l'autre.)
MISE EN GARDE : L'utilisateur individuel doit prendre soin de déterminer avant l'usage si cet appareil est convenable, adéquat et sûr pour l'usage prévu. Étant donné que les applications individuelles varient énormément, le fabricant ne fait aucune déclaration, ni ne donne aucune garantie quant à la convenance de ces appareils à une application particulière.
La politique de Tripp Lite est celle d'une amélioration continue. Les spécifications peuvent être modifiées sans préavis.
Note sur l'étiquetage
Ce symbole est utilisé sur le produit : ⏻ Mise à la terre
