Type de produit	Panneau de câblage réseau
Marque	Tripp Lite
Modèle	N252A-024-HUSHK
Catégorie	Matériel réseau
Format	0,5 U (demi-unité, 19 pouces de largeur)
Nombre de ports	24 ports
Type de connecteurs	IDC (Insulation Displacement Connector) STP
Catégorie de câblage	Cat6a
Type de blindage	STP (Shielded Twisted Pair)
Alimentation	Passive (aucune alimentation externe requise)
Hauteur	Environ 22 mm (0,5 U)
Largeur	483 mm (19 pouces)
Poids approximatif	1 kg
Matériau	Acier, contacts plaqués or (estimation)
Fonction principale	Câblage structuré haute densité pour réseaux
Mise à la masse	Patte de mise à la masse intégrée à fixer au bâti
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; éviter les liquides
Sécurité	Mise à la masse obligatoire pour la protection contre les décharges électrostatiques
Pièces détachées et réparabilité	Non applicable ; en cas de défaut, contacter le support Tripp Lite pour remplacement
Garantie	Garantie à vie limitée (vices de fabrication et de matériaux)
Contenu du colis	Panneau de câblage, vis de fixation, patte de masse, attaches de câble
Langues de la notice	Français, Anglais, Espagnol, Russe

FOIRE AUX QUESTIONS - N252A024HUSHK Tripp Lite

Comment installer les câbles dans le panneau N252A-024-HUSHK ?

Préparez le câble en retirant environ 5 cm de gaine, puis dénudez 2 mm de la toile métallique (pour S/FTP) ou enroulez le fil de masse (pour F/FTP). Séparez les conducteurs, placez chaque fil dans les fentes IDC selon le schéma de couleurs, et percez avec un outil d'impact approprié. Fixez les câbles avec des attaches en nylon.

Quels types de câbles sont compatibles avec ce panneau ?

Le panneau accepte les câbles S/FTP et F/FTP (blindés) de catégorie Cat6a. Les conducteurs doivent être insérés dans les connecteurs IDC.

Comment mettre à la masse le panneau de câblage ?

Fixez la patte de mise à la masse fournie au bâti ou à l'armoire à l'aide d'une vis. Assurez-vous que la connexion est solide pour garantir une protection contre les interférences électrostatiques.

Quelle est la hauteur du panneau ?

Le panneau occupe 0,5 U (demi-unité) dans un rack standard 19 pouces, soit environ 22 mm de hauteur.

Combien de ports possède le panneau et comment sont-ils organisés ?

Il dispose de 24 ports STP IDC, probablement disposés en deux rangées de 12. Le panneau est conçu pour un câblage haute densité.

Quelle est la garantie offerte par Tripp Lite pour ce produit ?

Tripp Lite offre une garantie à vie limitée couvrant les vices de matériaux et de fabrication. En cas de défaut, contactez le support pour obtenir un numéro RMA.

Comment nettoyer le panneau de câblage ?

Utilisez un chiffon sec et non pelucheux pour enlever la poussière. N'utilisez pas de liquides ou de produits chimiques, car ils pourraient endommager les connecteurs.

Que faire si un connecteur IDC est défectueux ?

Le panneau n'est pas conçu pour être réparé au niveau des connecteurs. Contactez le support Tripp Lite pour un remplacement sous garantie.

Puis-je utiliser ce panneau avec des câbles non blindés ?

Non, ce panneau est spécifiquement conçu pour les câbles blindés (STP). L'utilisation de câbles non blindés pourrait compromettre les performances et la mise à la masse.

Comment fixer le panneau dans le rack ?

Insérez le panneau dans le rack 19 pouces, puis serrez les vis latérales pour le maintenir en place. Veillez à bien fixer la patte de masse avant de fermer le panneau.

MODE D'EMPLOI N252A024HUSHK Tripp Lite

Guide d'installation

Panneau de câblage STP haute densité 0,5 U STP IDC Cat6s Dual à 24 ports

Modèle : N252A-024-HUSHK

English 1 • Español 9 • Русский 23

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Installation

1 Préparer les câbles.

Câble S/FTP

Retirer environ 5 cm de la gaine de câble.

Rouler la tresse exposée le long de la gaine de câble.

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée.

Séparer les conducteurs.

Câble F/FTP

Retirer environ 5 cm de la gaine de câble.

Rouler la feuille exposée le long de la gaine de câble.

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée.

Enrouler le fil de masse au moins deux fois autour de la feuille. Séparer les conducteurs.

Installation

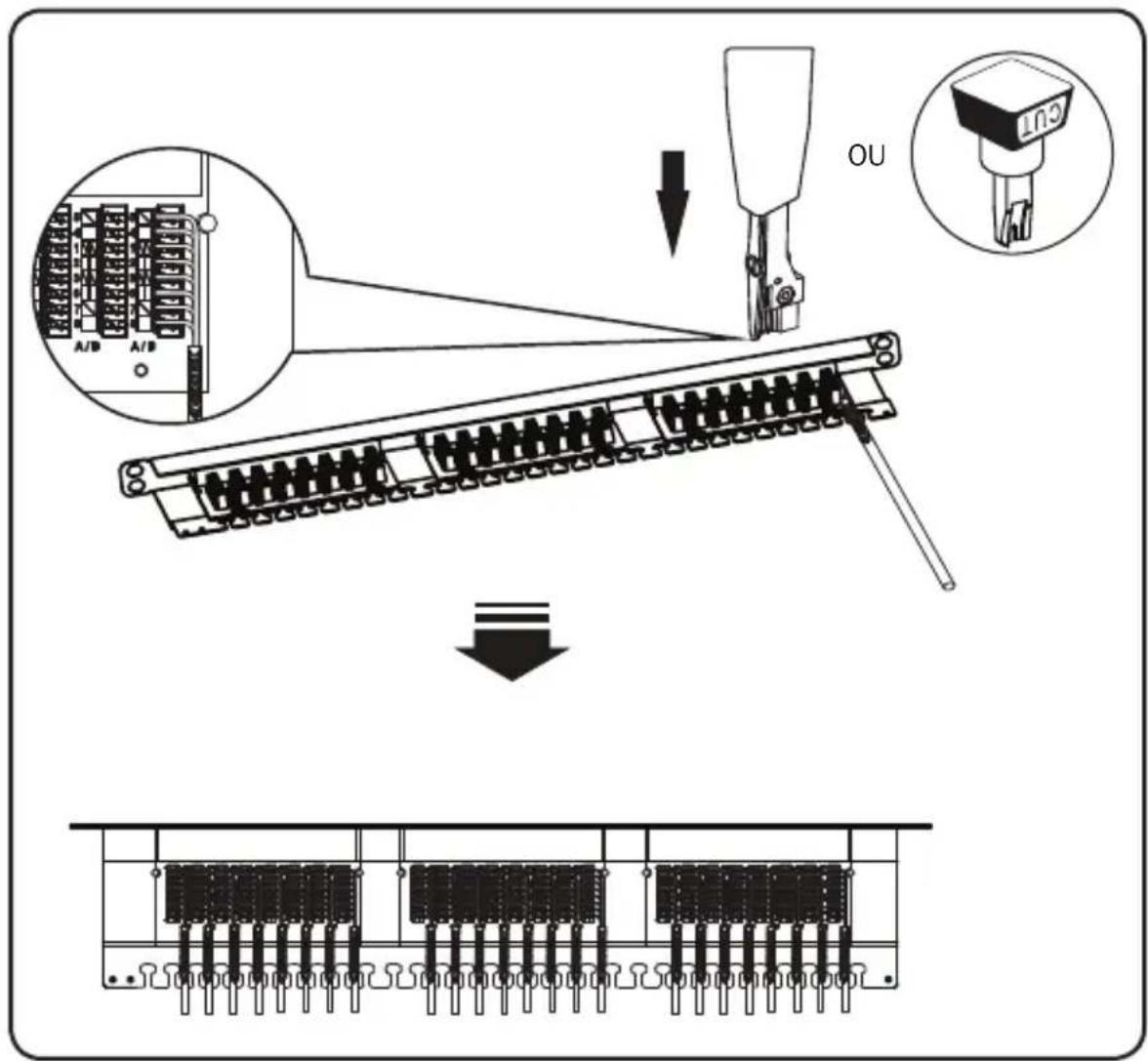

2 Placer chaque fil dans les fentes IDC en respectant le schéma de câblage de couleurs. Perforer avec un outil d'impact approprié.

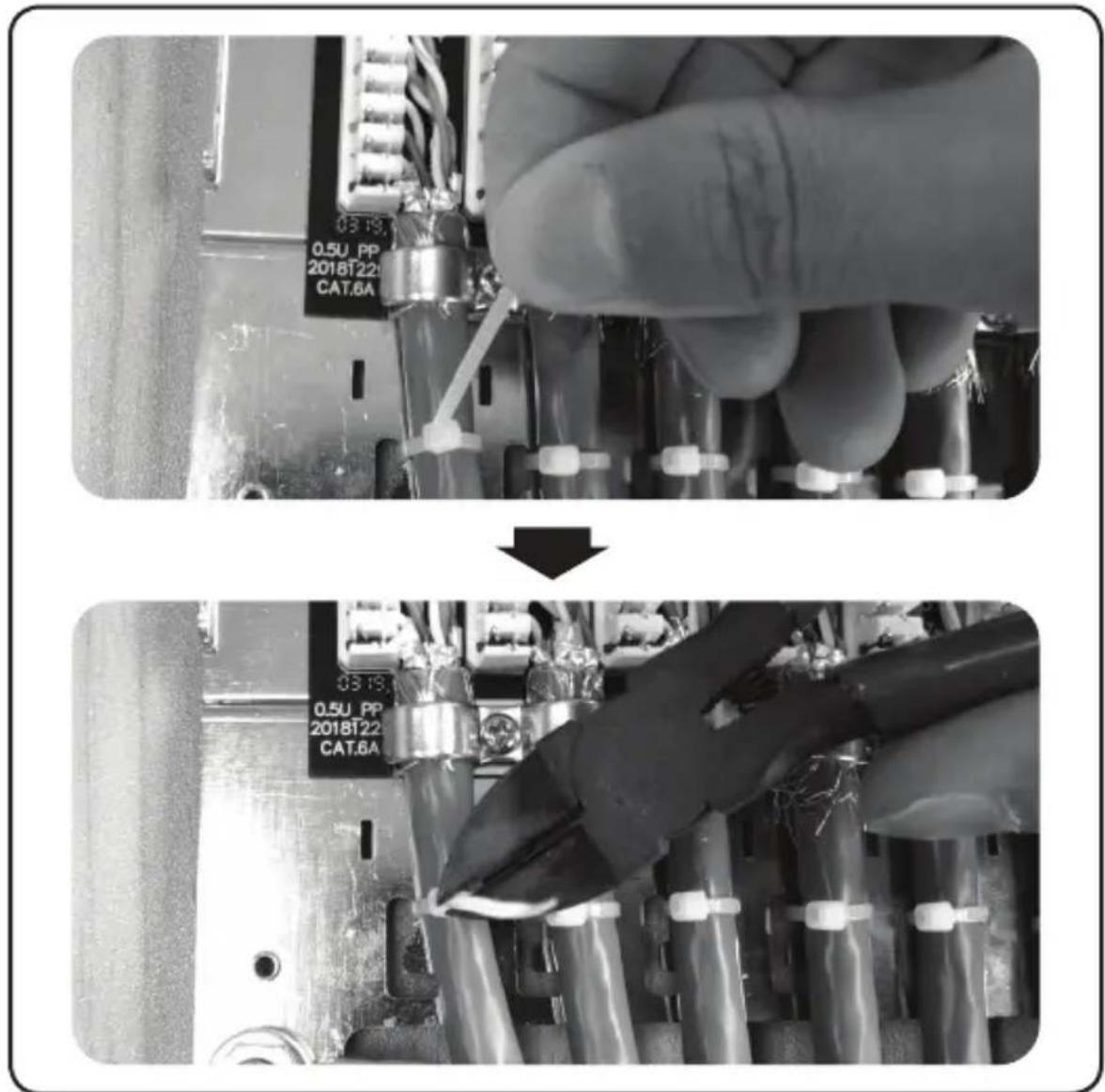

3 Utiliser des attaches de câble en nylon pour fixer les câbles au mètre au gestionnaire du câblage.

Couper tout excès de sangles.

Remarque : Ne pas trop serrer les câbles.

Installation

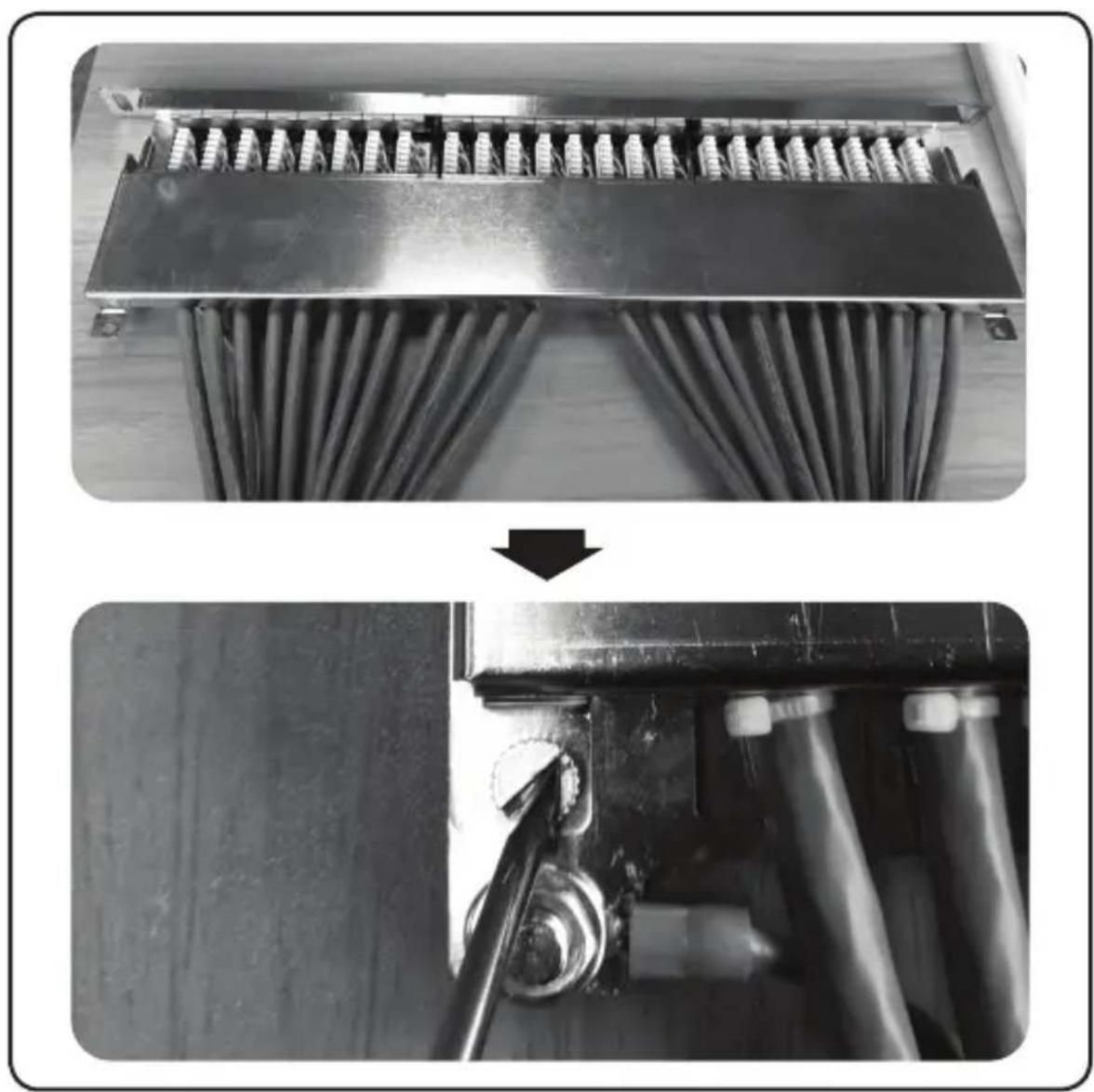

4 Fermer le dessus du panneau, puis le retenir en place en serrant les vis latérales.

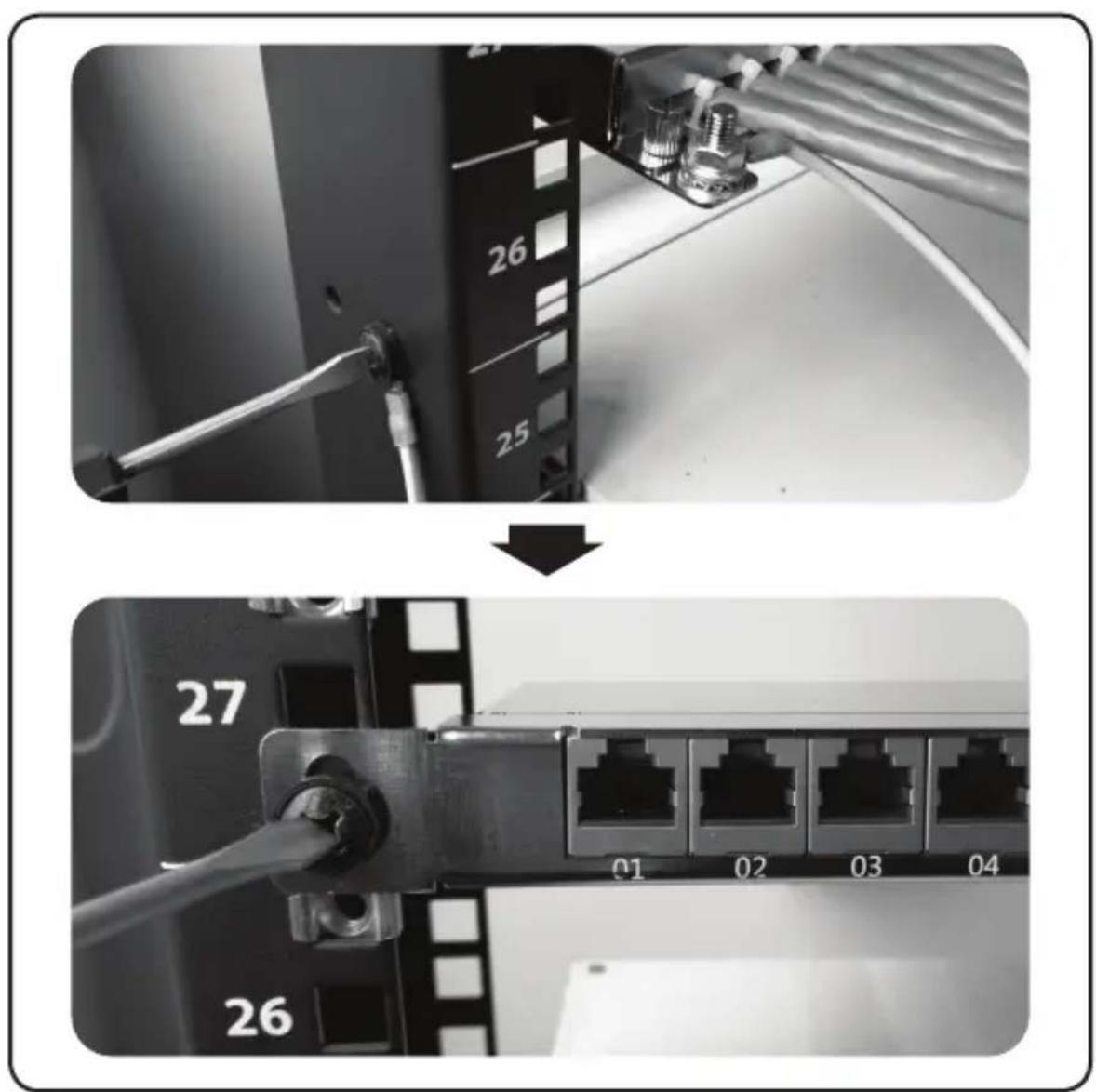

5 Fixer la patte de mise à la masse du panneau au bâti ou à l'armoire.

Garantie

Garantie à vie limitée

Tripp Lite garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
