Tipo de producto	Panel de cableado de red
Marca	Tripp Lite
Modelo	N252A-024-HUSHK
Categoría	Equipos de red
Formato	0,5 U (media unidad, 19 pulgadas de ancho)
Número de puertos	24 puertos
Tipo de conectores	IDC (Conector de Desplazamiento de Aislamiento) STP
Categoría de cableado	Cat6a
Tipo de blindaje	STP (Par Trenzado Blindado)
Alimentación	Pasiva (no requiere alimentación externa)
Altura	Aproximadamente 22 mm (0,5 U)
Ancho	483 mm (19 pulgadas)
Peso aproximado	1 kg
Material	Acero, contactos chapados en oro (estimación)
Función principal	Cableado estructurado de alta densidad para redes
Puesta a tierra	Lengüeta de puesta a tierra integrada para fijar al bastidor
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa; evitar líquidos
Seguridad	Puesta a tierra obligatoria para protección contra descargas electrostáticas
Piezas de repuesto y reparabilidad	No aplicable; en caso de defecto, contactar al soporte de Tripp Lite para reemplazo
Garantía	Garantía limitada de por vida (defectos de fabricación y materiales)
Contenido del paquete	Panel de cableado, tornillos de fijación, lengüeta de tierra, bridas para cables
Idiomas del manual	Francés, Inglés, Español, Ruso

Preguntas frecuentes - N252A024HUSHK Tripp Lite

¿Cómo instalar los cables en el panel N252A-024-HUSHK?

Prepare el cable quitando aproximadamente 5 cm de cubierta, luego pela 2 mm de la malla metálica (para S/FTP) o enrolle el hilo de tierra (para F/FTP). Separe los conductores, coloque cada hilo en las ranuras IDC según el esquema de colores, y perfore con una herramienta de impacto adecuada. Asegure los cables con bridas de nailon.

¿Qué tipos de cables son compatibles con este panel?

El panel acepta cables S/FTP y F/FTP (blindados) de categoría Cat6a. Los conductores deben insertarse en los conectores IDC.

¿Cómo poner a tierra el panel de cableado?

Fije la lengüeta de puesta a tierra suministrada al bastidor o armario con un tornillo. Asegúrese de que la conexión sea firme para garantizar la protección contra interferencias electrostáticas.

¿Cuál es la altura del panel?

El panel ocupa 0,5 U (media unidad) en un rack estándar de 19 pulgadas, aproximadamente 22 mm de altura.

¿Cuántos puertos tiene el panel y cómo están organizados?

Tiene 24 puertos STP IDC, probablemente dispuestos en dos filas de 12. El panel está diseñado para cableado de alta densidad.

¿Cuál es la garantía que ofrece Tripp Lite para este producto?

Tripp Lite ofrece una garantía limitada de por vida que cubre defectos de materiales y fabricación. En caso de defecto, contacte al soporte para obtener un número RMA.

¿Cómo limpiar el panel de cableado?

Use un paño seco y que no suelte pelusa para quitar el polvo. No use líquidos ni productos químicos, ya que podrían dañar los conectores.

¿Qué hacer si un conector IDC está defectuoso?

El panel no está diseñado para ser reparado a nivel de conectores. Contacte al soporte de Tripp Lite para un reemplazo en garantía.

¿Puedo usar este panel con cables no blindados?

No, este panel está específicamente diseñado para cables blindados (STP). El uso de cables no blindados podría comprometer el rendimiento y la puesta a tierra.

¿Cómo fijar el panel en el rack?

Inserte el panel en el rack de 19 pulgadas, luego apriete los tornillos laterales para mantenerlo en su lugar. Asegúrese de fijar bien la lengüeta de tierra antes de cerrar el panel.

MANUAL DE USUARIO N252A024HUSHK Tripp Lite

Panel de Conexiones de 0.5U de 24 Puertos Doble Cat6a de Alta Densidad IDC STP

Modelo: N252A-024-HUSHK

English 1 • Français 16 • Русский 23

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Instalación

1 Prepare los Cables.

Cable S/FTP

Retire aproximadamente 5 cm del revestimiento del cable.

Enrolle el trenzado expuesto hacia atrás a lo largo del revestimiento del cable.

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Separe los conductores.

Cable F/FTP

Retire aproximadamente 5 cm del revestimiento del cable.

Enrolle el laminado expuesto hacia atrás a lo largo del revestimiento de cable.

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Envuelva el hilo de descarga al menos dos veces todo alrededor de la hoja laminada. Separe los conductores.

Instalación

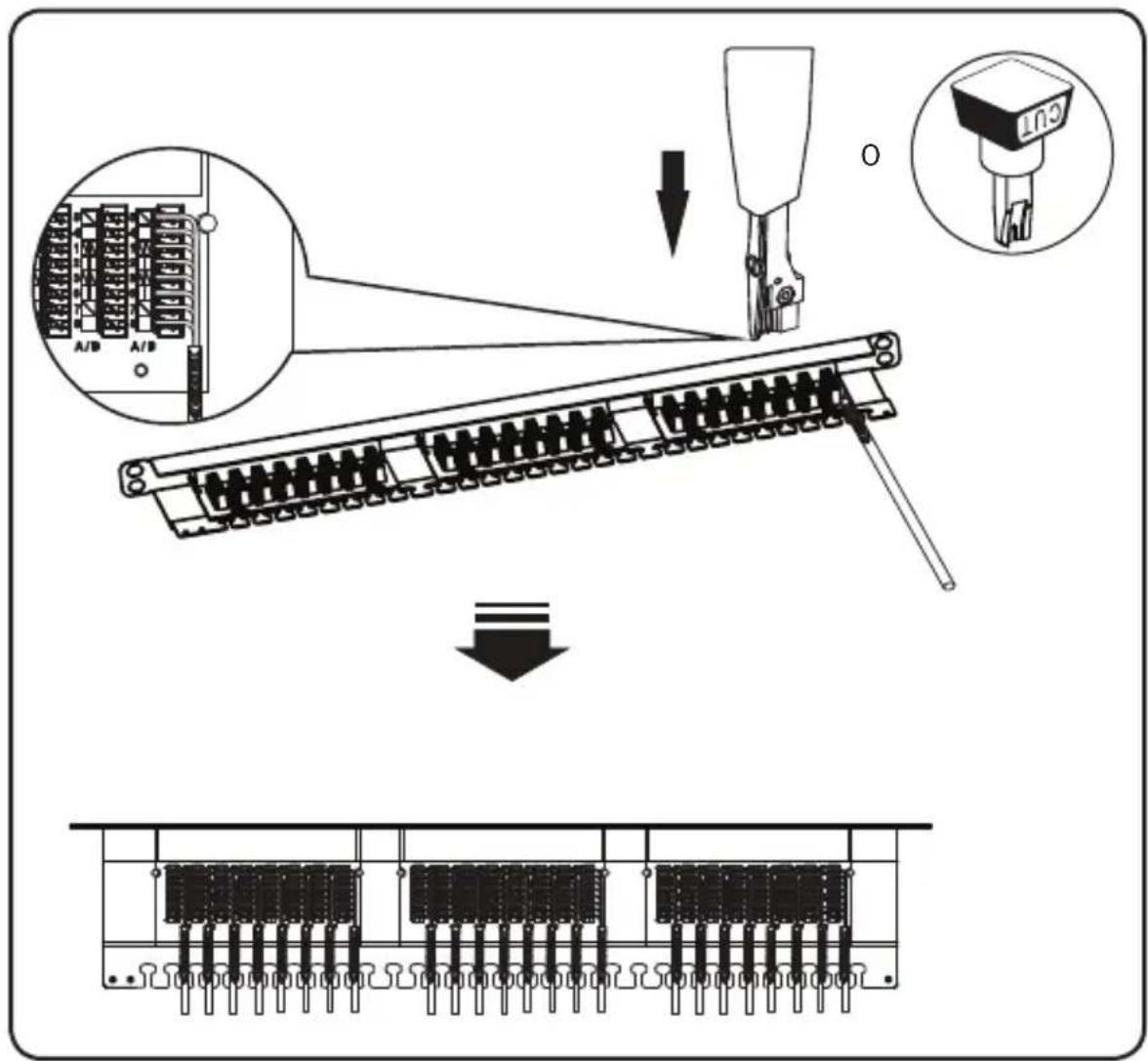

2 Asiente cada cable en las ranuras IDC según el mapa de esquema de color. Inserte y corte a presión con una herramienta de impacto apropiada.

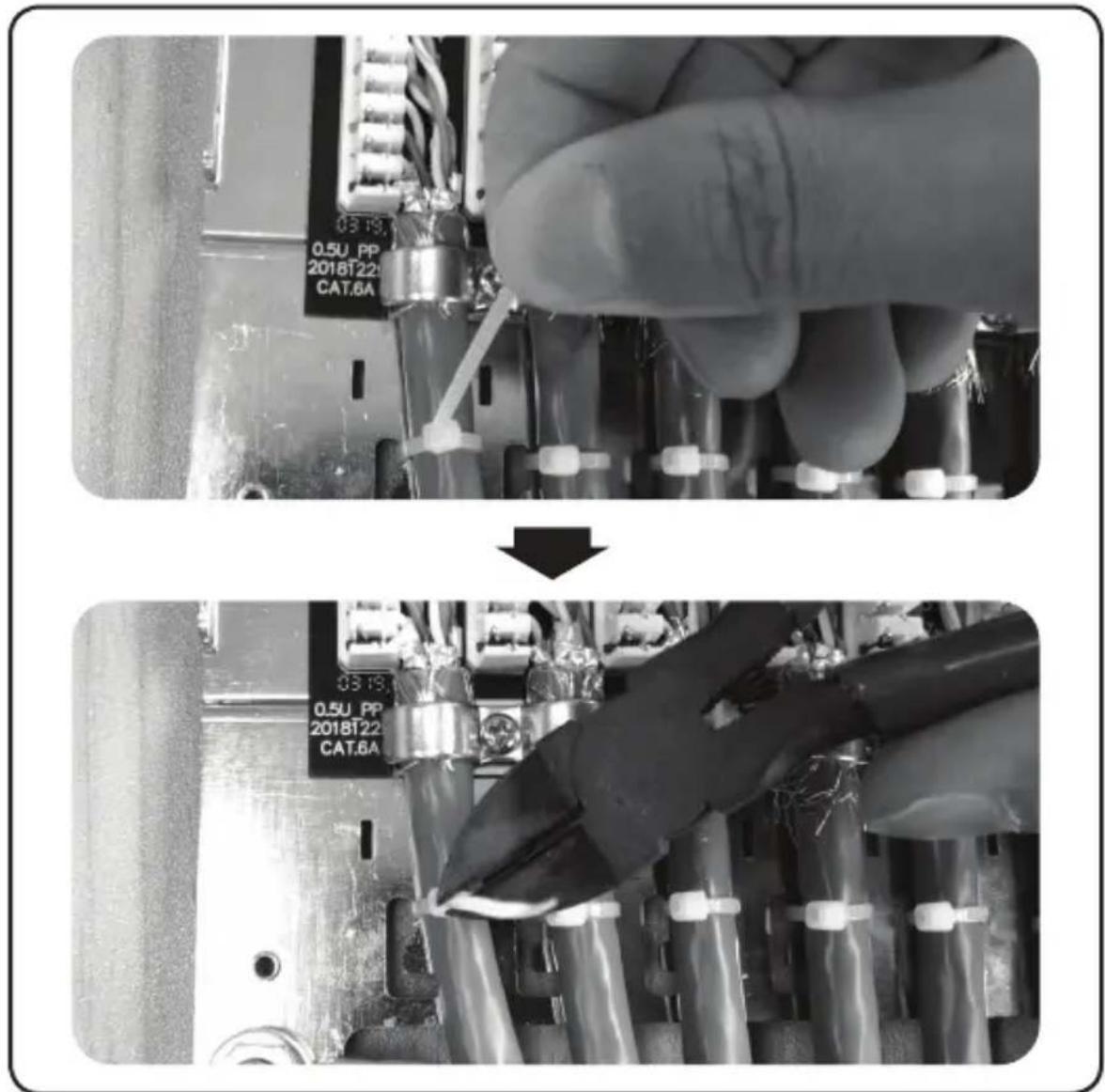

3 Utilice amarres de nylon para cable para asegurar los cables a granel al administrador de cables.

Corte todos los sobrantes de los amarres.

Nota: No apriete excesivamente los cables.

Instalación

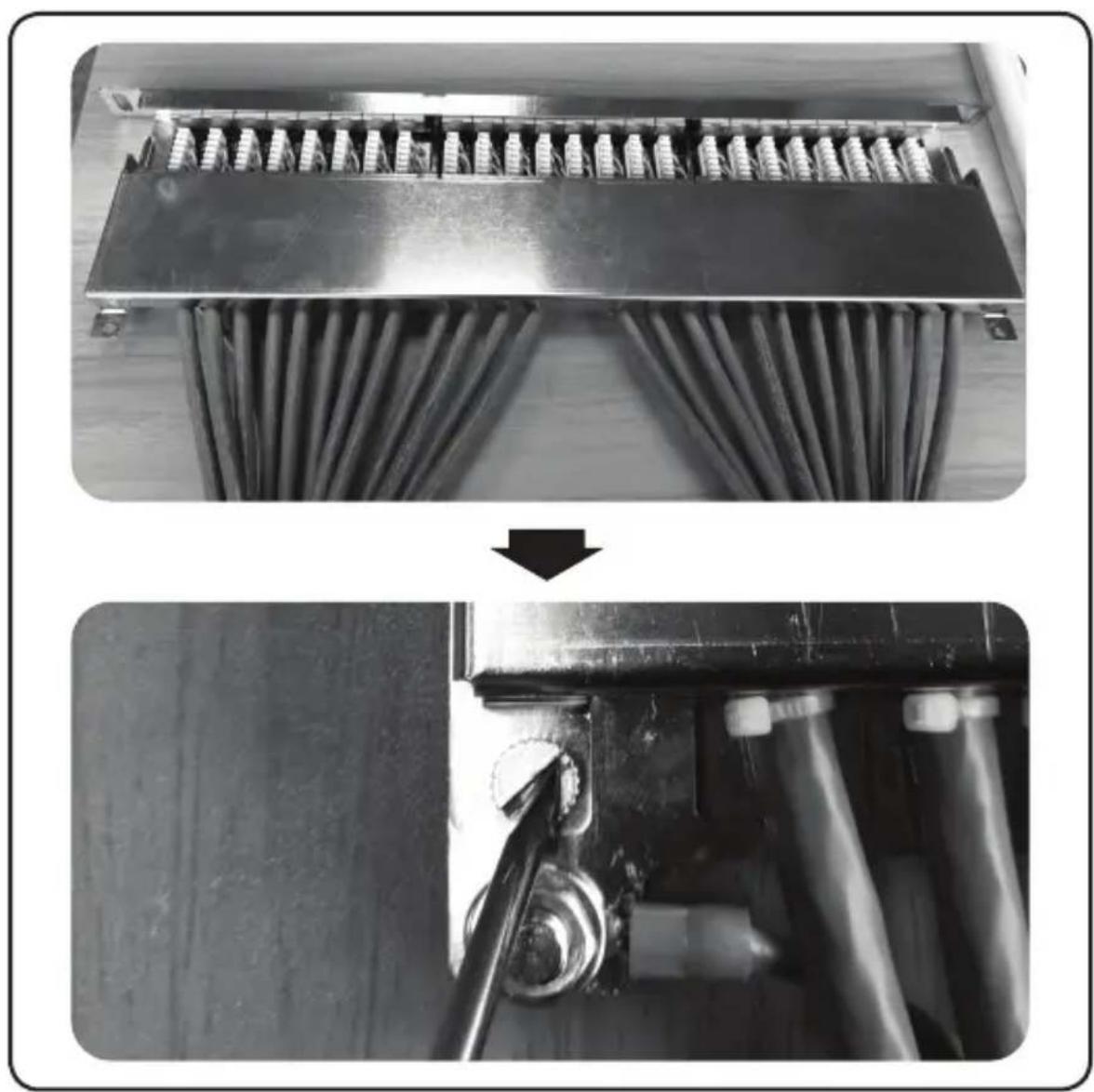

4 Cierre la parte superior del panel y asegure apretando los tornillos laterales.

Garantía Limitada de por Vida

Tripp Lite garantiza de por vida que sus productos no tienen defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
