N252A024HUSHK - Сетевое оборудование Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Сетевая патч-панель
Бренд	Tripp Lite
Модель	N252A-024-HUSHK
Категория	Сетевое оборудование
Форм-фактор	0,5 U (полуединица, ширина 19 дюймов)
Количество портов	24 порта
Тип разъемов	IDC (разъем с вытеснением изоляции) STP
Категория кабеля	Cat6a
Тип экранирования	STP (экранированная витая пара)
Питание	Пассивное (внешнее питание не требуется)
Высота	Примерно 22 мм (0,5 U)
Ширина	483 мм (19 дюймов)
Приблизительный вес	1 кг
Материал	Сталь, контакты с золотым покрытием (оценка)
Основная функция	Структурированная кабельная система высокой плотности для сетей
Заземление	Встроенная заземляющая петля для крепления к стойке
Уход и очистка	Чистить сухой неворсистой тканью; избегать жидкостей
Безопасность	Обязательное заземление для защиты от электростатических разрядов
Запасные части и ремонтопригодность	Не применимо; в случае неисправности обратитесь в службу поддержки Tripp Lite для замены
Гарантия	Ограниченная пожизненная гарантия (дефекты материалов и изготовления)
Содержимое упаковки	Патч-панель, крепежные винты, заземляющая петля, кабельные стяжки
Языки инструкции	Французский, английский, испанский, русский

Часто задаваемые вопросы - N252A024HUSHK Tripp Lite

Как установить кабели в панель N252A-024-HUSHK?

Подготовьте кабель, сняв около 5 см оболочки, затем зачистите 2 мм металлической оплетки (для S/FTP) или обмотайте заземляющий провод (для F/FTP). Разделите жилы, поместите каждый провод в прорези IDC в соответствии с цветовой схемой и обожмите подходящим ударным инструментом. Закрепите кабели нейлоновыми стяжками.

Какие типы кабелей совместимы с этой панелью?

Панель поддерживает экранированные кабели S/FTP и F/FTP категории Cat6a. Проводники должны быть вставлены в разъемы IDC.

Как заземлить патч-панель?

Закрепите прилагаемую заземляющую петлю на стойке или шкафу с помощью винта. Убедитесь, что соединение надежно, чтобы обеспечить защиту от электростатических помех.

Какова высота панели?

Панель занимает 0,5 U (полуединица) в стандартной 19-дюймовой стойке, что составляет примерно 22 мм в высоту.

Сколько портов имеет панель и как они организованы?

Она имеет 24 порта STP IDC, вероятно, расположенных в два ряда по 12. Панель предназначена для каблирования высокой плотности.

Какая гарантия предоставляется Tripp Lite на это изделие?

Tripp Lite предоставляет ограниченную пожизненную гарантию, покрывающую дефекты материалов и изготовления. В случае неисправности обратитесь в службу поддержки для получения номера RMA.

Как чистить патч-панель?

Используйте сухую неворсистую ткань для удаления пыли. Не используйте жидкости или химикаты, так как они могут повредить разъемы.

Что делать, если разъем IDC неисправен?

Панель не предназначена для ремонта на уровне разъемов. Обратитесь в службу поддержки Tripp Lite для замены по гарантии.

Можно ли использовать эту панель с неэкранированными кабелями?

Нет, эта панель специально предназначена для экранированных кабелей (STP). Использование неэкранированных кабелей может ухудшить производительность и заземление.

Как закрепить панель в стойке?

Вставьте панель в 19-дюймовую стойку, затем затяните боковые винты для фиксации. Убедитесь, что заземляющая петля надежно закреплена перед закрытием панели.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N252A024HUSHK Tripp Lite

Руководство по установке

24-портовая коммутационная панель Cat6 Dual IDC STP высотой 0,5U с высокой плотностью монтажа

Модель: N252A-024-HUSHK

English 1 • Español 9 • Français 16

EAC

Продукция высшего качества.

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Установка

1 Подготовьте кабели.

Кабель S/FTP

Снимите около 5 см оболочки кабеля.

Отверните оголенную оплетку назад вдоль оболочки кабеля.

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Отделите проводники друг от друга.

Кабель F/FTP

Снимите около 5 см оболочки кабеля.

Отверните оголенный фольгированный экран назад вдоль оболочки кабеля.

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Оберните провод заземления не менее двух раз вокруг фольгированного экрана. Отделите проводники друг от друга.

Установка

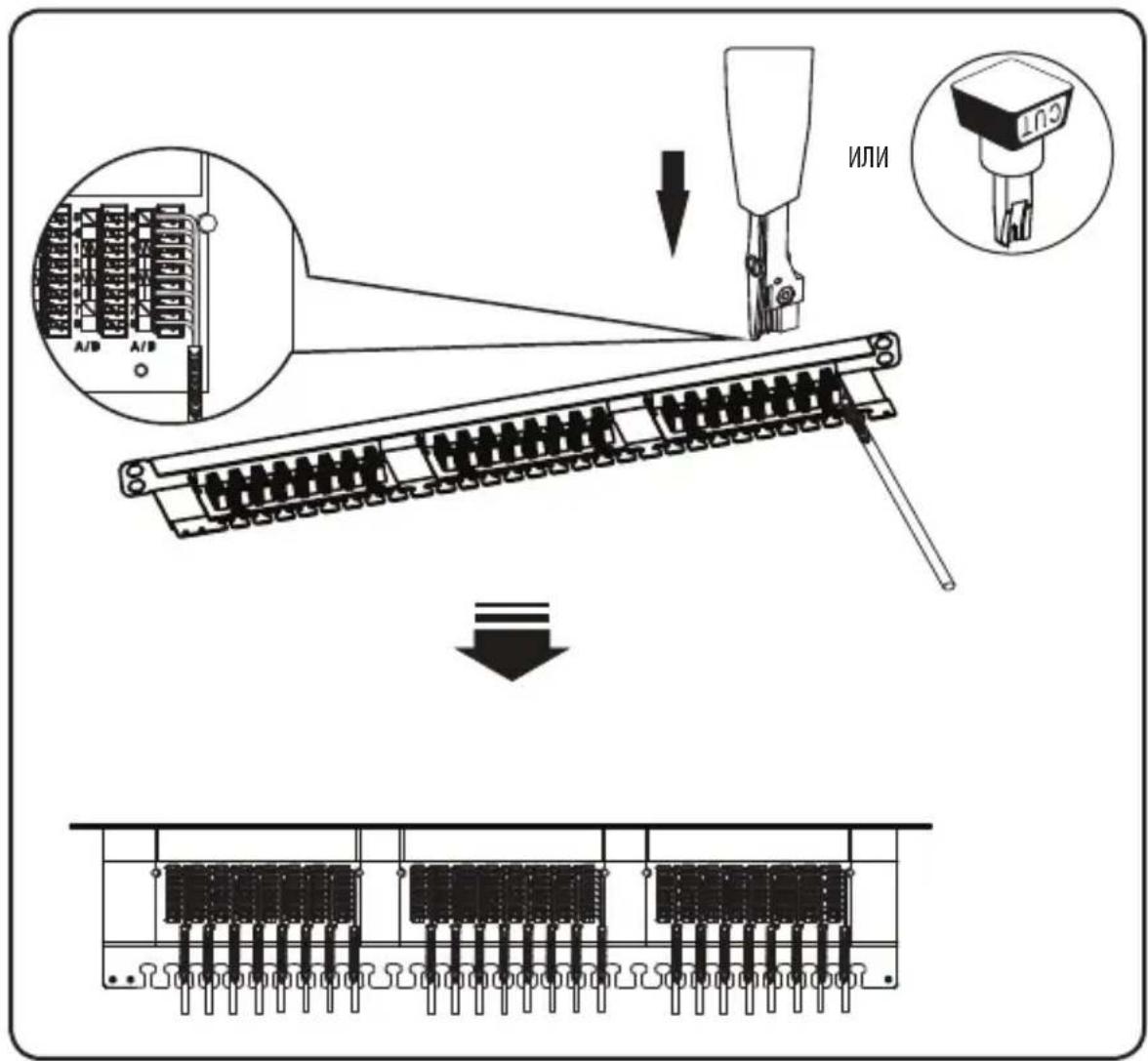

2 Вставьте каждый провод в гнездо IDC согласно цветовой маркировке. Заделайте провода с помощью подходящего ударного инструмента.

Установка

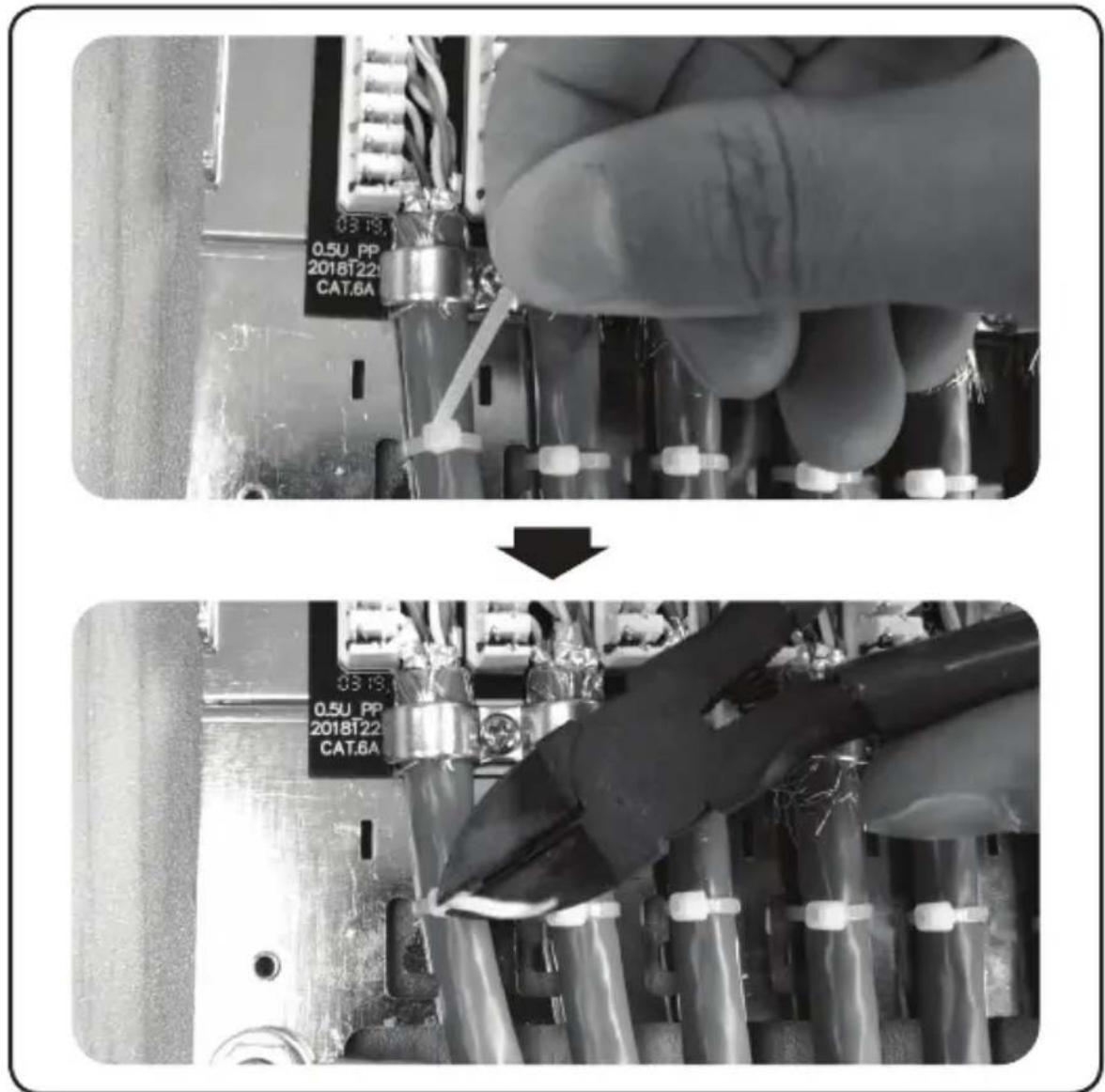

3 Прикрепите кабельные жгуты к кабельному организатору с помощью нейлоновых кабельных стяжек.

Отрежьте все лишние части стяжек.

Примечание. Не перетягивайте кабели.

Установка

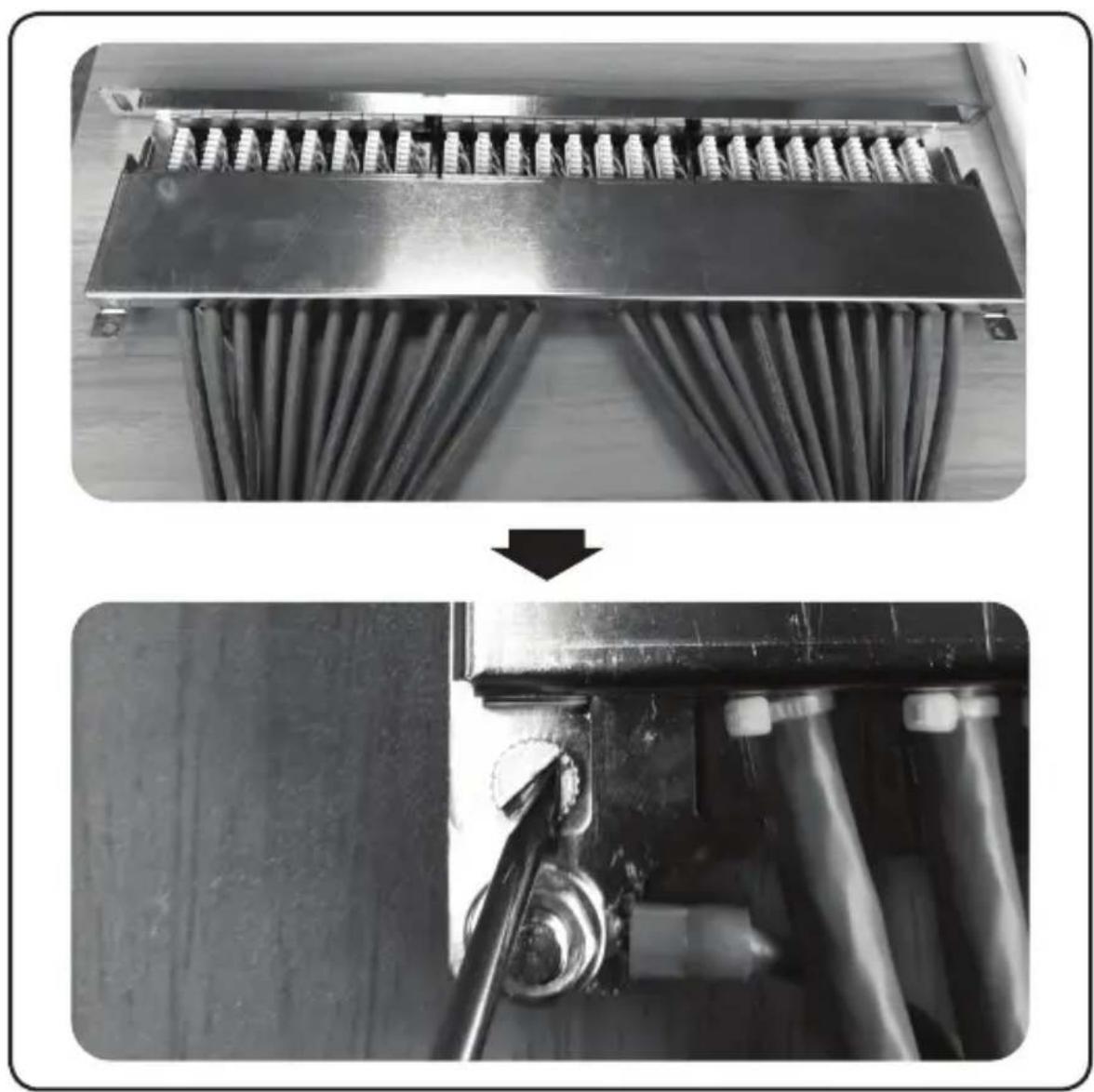

1. Закройте крышкой верхнюю часть панели и закрепите ее, затянув боковые винты.

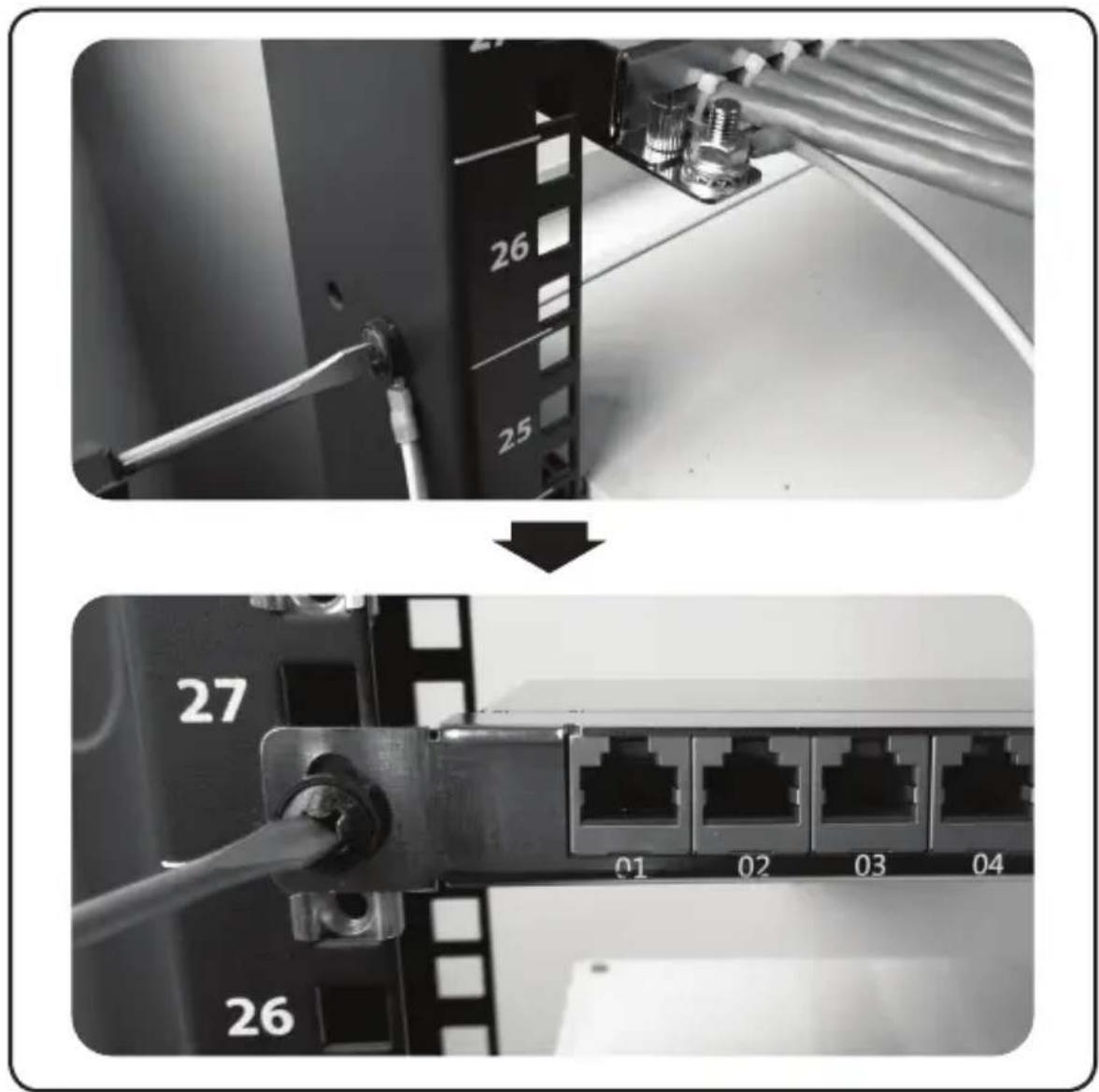

5 Прикрепите наконечник проводника заземления панели к корпусу стойки или шкафа.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Компания Tripp Lite гарантирует для своих изделий отсутствие дефектов материалов и изготовления в течение всего срока эксплуатации. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
