Arrowhead - Table Klarfit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Babyfoot (table de football) avec éclairage LED et compteur électronique
Marque	Klarfit
Modèle	Arrowhead
Usage	Privé, intérieur uniquement
Compteur électronique	Oui, de 0 à 99 buts par équipe, avec remise à zéro
Éclairage LED	Oui, avec signal sonore et lumineux lors d’un but
Nombre de barres	8 barres (2 barres de 3 joueurs, 2 barres de 2 joueurs, 2 barres de 5 joueurs)
Nombre de joueurs	22 joueurs (11 par équipe)
Balles fournies	2 balles
Alimentation	Adaptateur secteur inclus (100-240 V AC, 50/60 Hz)
Montage	Requis, assemblage par adultes
Nettoyage des barres	Avec un chiffon doux et du produit vitres, puis lubrification
Lubrification des barres	Huile de silicone pure, 1 à 2 gouttes par barre
Nettoyage du terrain	Avec de l’eau uniquement, ou nettoyant vitres sans additifs
Sécurité	Surface plane et résistante, vérifier avant usage, ne pas utiliser si endommagé
Contenu de la livraison	Pièces de montage, adaptateur, balles, outils (clé Allen)
Numéros d’article	10034212, 10035491
Conformité	Directives européennes 2011/65/EU, 2014/30/EU, 2014/35/EU

FOIRE AUX QUESTIONS - Arrowhead Klarfit

Comment monter le babyfoot Arrowhead ?

Le montage doit être effectué par des adultes à l'emplacement final. Suivez les 10 étapes décrites dans la notice en utilisant le contenu de la livraison (vis, clé Allen, etc.). Assemblez d'abord les pieds, puis le plateau et les barres. Vissez tous les pieds de la même manière avant de les fixer fermement.

Comment brancher l'éclairage LED et le compteur ?

Branchez l'adaptateur secteur inclus dans la prise de courant de la pièce. Tous les voyants s'allument et le compteur électronique est prêt. Appuyez sur la touche ON pour activer les affichages.

Comment remettre le compteur à zéro ?

Appuyez sur la touche RESET du compteur électronique. Les deux affichages (joueurs/équipes) reviennent à zéro, permettant de commencer une nouvelle partie à tout moment.

Comment nettoyer les barres de jeu ?

Utilisez un chiffon doux avec un peu de produit pour vitres pour essuyer les barres. Ensuite, lubrifiez-les avec de l'huile de silicone pure (1 à 2 gouttes par barre) pour assurer un glissement parfait.

Quel lubrifiant utiliser pour les barres ?

Il est recommandé d'utiliser de l'huile de silicone pure. Appliquez une ou deux gouttes sur chaque barre et répartissez sur la barre et les paliers. Évitez un excès d'huile qui pourrait couler sur le terrain et la balle.

Comment nettoyer le terrain de jeu ?

N'utilisez que de l'eau ou un nettoyant pour vitres sans additifs spéciaux. Évitez les produits agressifs. Pour les résidus graisseux, le nettoyant vitres est conseillé.

Puis-je utiliser le babyfoot en extérieur ?

Non, le babyfoot Arrowhead est destiné à un usage privé et intérieur uniquement. La pluie, la neige et l'humidité endommageraient les matériaux. Une exposition prolongée au soleil est également déconseillée.

Quel type d'adaptateur secteur utiliser ?

Utilisez exclusivement l'adaptateur secteur fourni dans le contenu de la livraison. Branchez-le à une prise secteur standard (100-240 V AC). Ne pas utiliser avec un connecteur endommagé.

Que faire si le compteur ne fonctionne pas ?

Vérifiez d'abord que l'adaptateur secteur est correctement branché et que la prise est sous tension. Appuyez sur la touche ON. Si le problème persiste, ne pas tenter de réparer vous-même ; contactez le service après-vente à l'adresse mentionnée dans la notice.

Où trouver des pièces de rechange ?

La notice ne fournit pas d'informations sur les pièces de rechange. Consultez le site du fabricant Klarfit ou contactez le service client. Les pièces listées dans le contenu de la livraison (barres, joueurs, vis, etc.) peuvent être nécessaires en cas de perte ou casse.

MODE D'EMPLOI Arrowhead Klarfit

Babyfoot avec éclairage

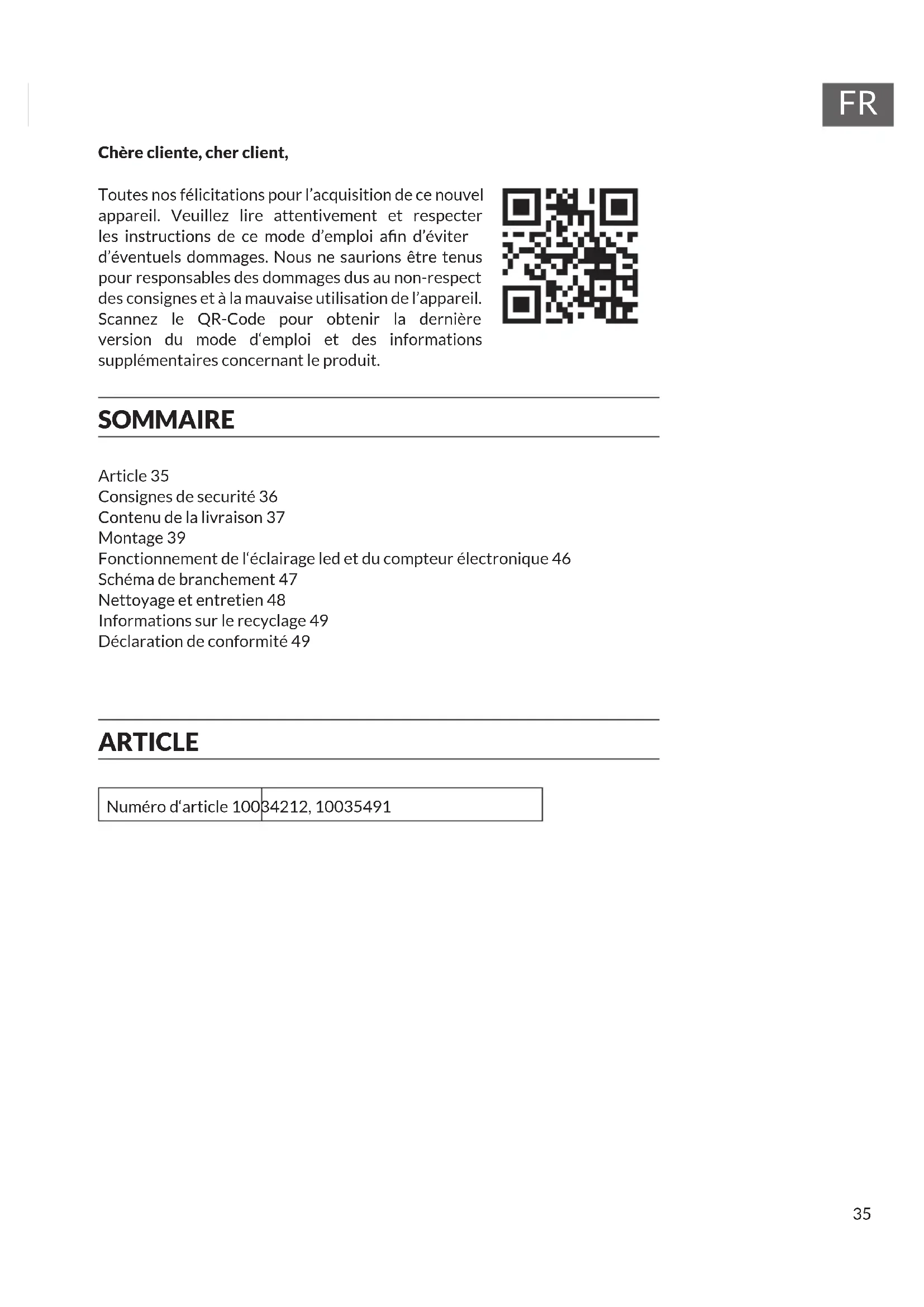

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise'utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi et des informations supplémentaires concernant le produit.

SOMMAIRE

Article 35

Consignes de sécurité 36

Contenu de la livraison 37

Montage 39

Fonctionnement de I'éclairage led et du compteur électronique 46

Scheme branchement 47

Nettoyage et entretien 48

Informations sur le recyclage 49

Déclaration de conformité 49

ARTICLE

Numero d'article 10034212, 10035491

CONSIGNES DE SECURITÉ

• Le montage ne doit être effectué que par des adultes. Le babyfoot assemblé est relativement grand et pourrait passer les portes difficilement. C'est pourquoi nous vous conseillons de l'assembler à son emplacement final.
• Si vous souhaitez le changer de piece, il sera peut-être nécessaire de démonter les pieds pour les remonter ensuite.
• Ce babyfoot est destiné à un usage privé uniquement.
• Utilisez cet apparéil exclusivement aux fins prévues.
• Respectez les consignes de sécurité suivantes pour garantir une longue durée de vie à votre babyfoot et une fonctionnalité optimale :
• Ne laissiez pas le babyfoot à l'extérieur. La pluie, la neige et un taux d'humidité élevé endommageraient les matériaux. Une exposition prolongée à l'ensoleillement est également déconseillée en raison de l'alteration possible des couleurs.
• Si vous transmettez le babyfoot à une autre personne, assurez-vous que cette-ci est informée du contenu du mode d'emploi et de la notice de montage.
• Installez toujours ce babyfoot sur une surface plane et résistante.
• Avant chaque utilisation, vérifie la fonctionnalité de tous les éléments et n'utilise pas le babyfoot s'ils ne sont pas en parfait état.
• Utilisez toujours un support (carton ou moquette) sous les pieds de l'appareil pour protégger votre sol.
• ATTENTION: Pour éviter les problèmes de montage ou de fixation des pieds de la table, vissez d'abord tous les pieds de la table de la même manière et fixez-les tous fermement.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées de l'expérience et des connaissances suffisantes, à moins d'avoir reçu des instructions d'une personne responsable de leur sécurité pour l'utilisation de l' apparéil.
• Ne pas utiliser l'appareil avec un connecteur endommagé. De même manière que l'appareil ne fonctionne pas, est endommagé d'une manière ou d'une autre, a été immergé dans de l'eau ou dans un autre liquide. Dans ce cas, envoyez l'appareil à l'adresse mentionnée pour réparation ou inspection.

CONTENU DE LA LIVRAISON

#1 Panneau létéric 2x	#2 Panneau frontal avec but 1x	#3 Panneau frontal avec but 1x	#4 Terrain de jeu 1x
#5 Pied gauche 2x	#6 Pied droit 2x	#7 Support 3x	#8 Traverse A 2x
#9 Traverse B 4x	#10 Planche de fond 1x	#11 Stabilisateur Manchon 1/4**720mm 3x	#12 Allen à 1/4" visser 6x
#13 Vis de pied Clé Allen 4x	#14 2x	#15 Support de balle 2x	#16 Amortisseur caoutchouc pour barre 16x
#17 Rondelle en plastique 16x	#18 joueurs Poignée de barre jeu Capuchon 11+11x	#19 re jeu Capuchon 8x	#20 8x
#21 M4X28mm vis écrou 26 x	#22 M4 26 x	#23 adaptateur secteur 1 x	#24 barre de 3 joueurs 4 x
#25 barre de 2 joueurs 2 x	#26 barre de 5 joueurs 2 x	#27 1/4" *1-1/2" Vis 8 x	#28 rondelle 8 x
#29 vis de barre de 2 joueurs 16 x	#30 5/16" rondelle 16 x	#31 vis T3.5X45mm: 8 x	#32 vis T3.5X25mm 16 x
#33 vis T3.5X12mm 16 x	#34 Anneau bloqueur 4x	#35 balle 2 x

MONTAGE

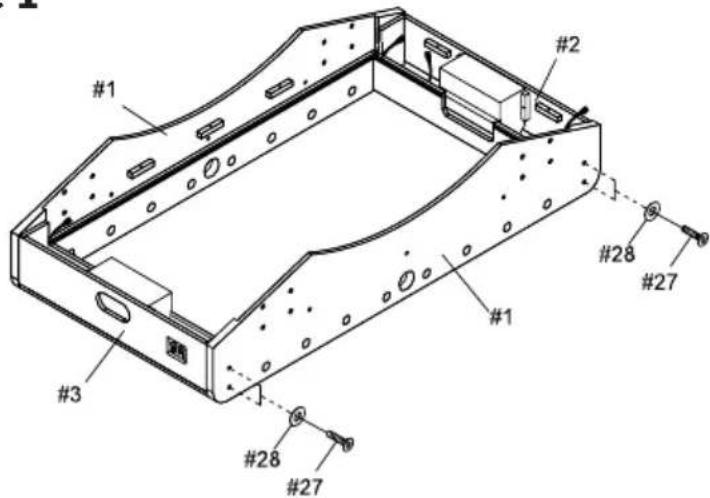

Étape 1

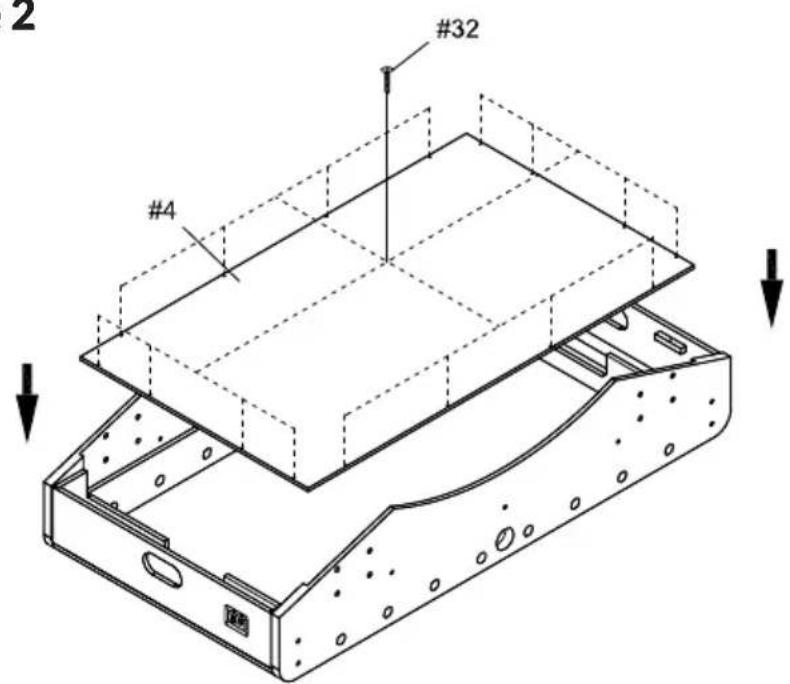

Étape 2

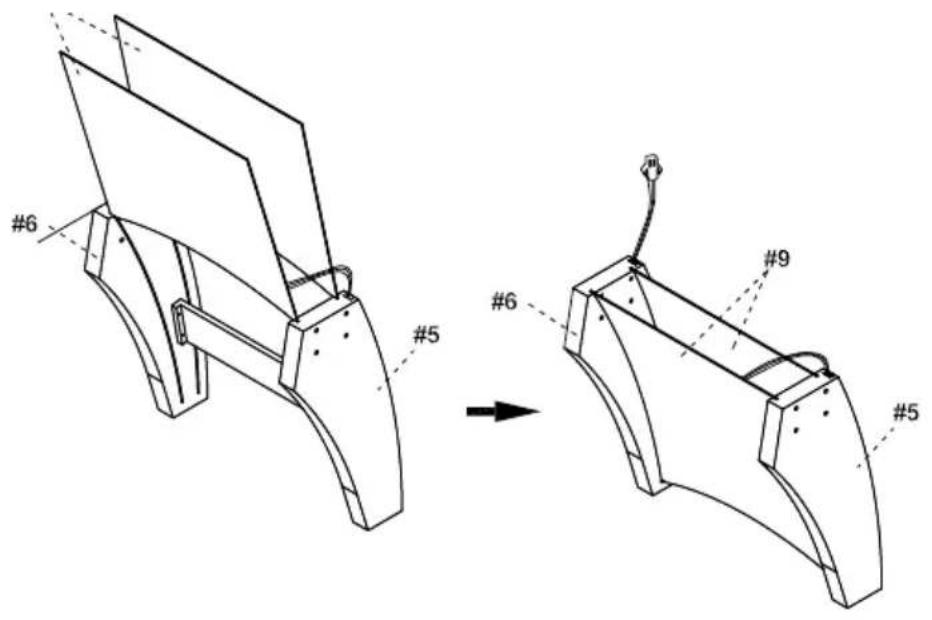

Étape 3

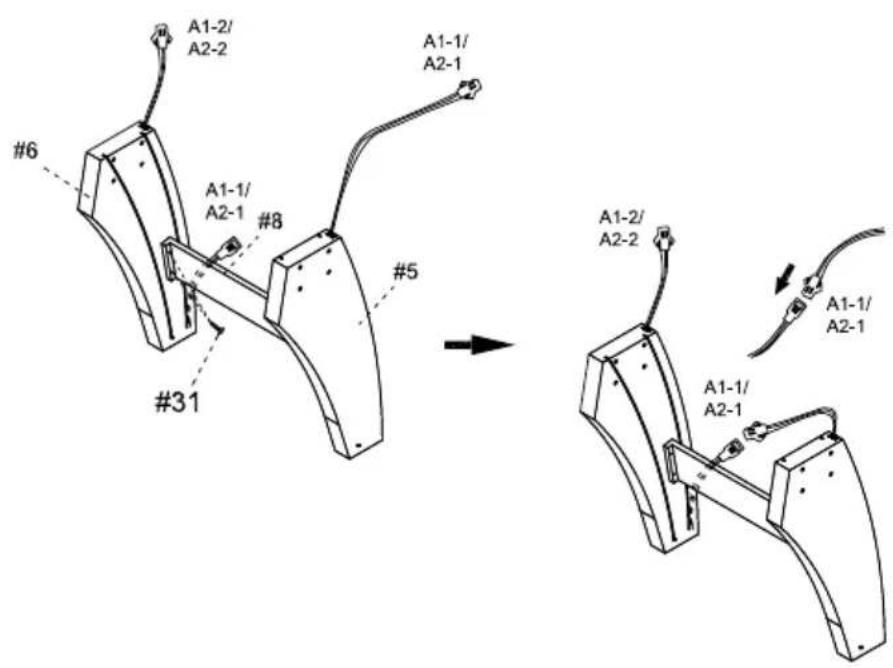

Étape 4

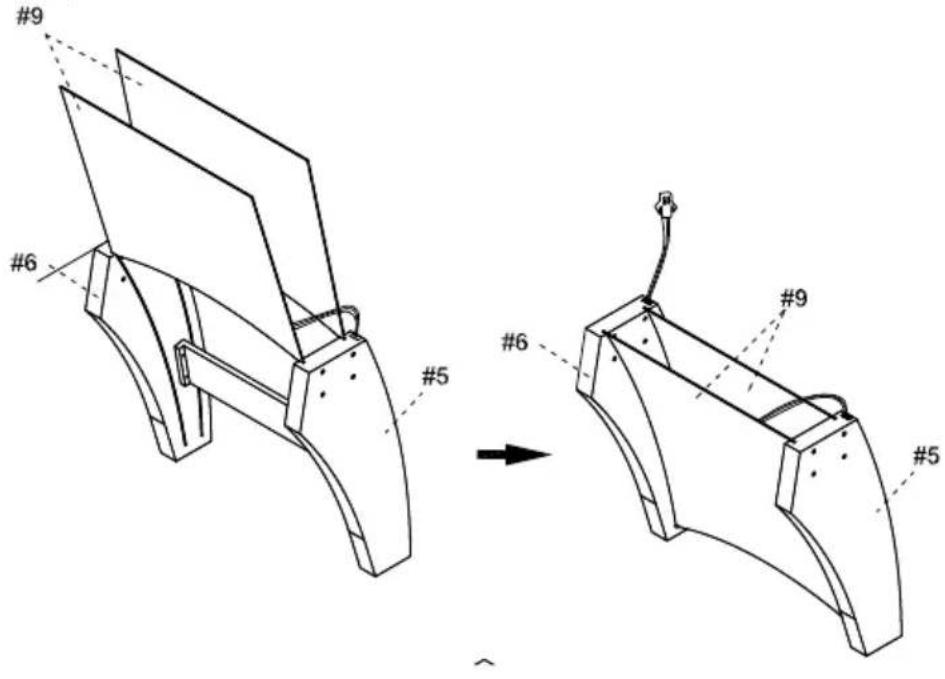

Étape 5

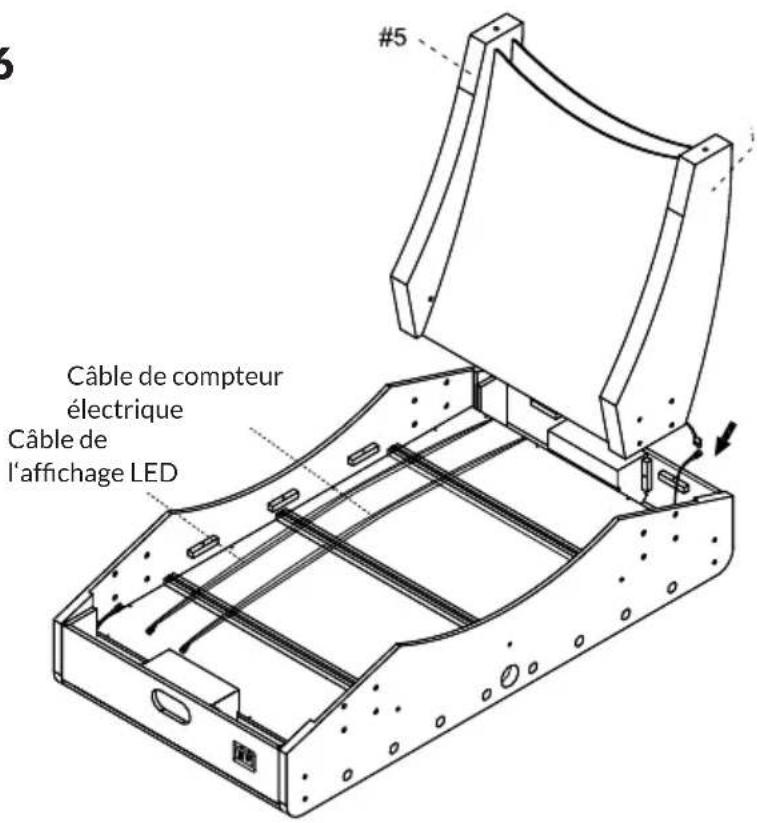

Étape 6

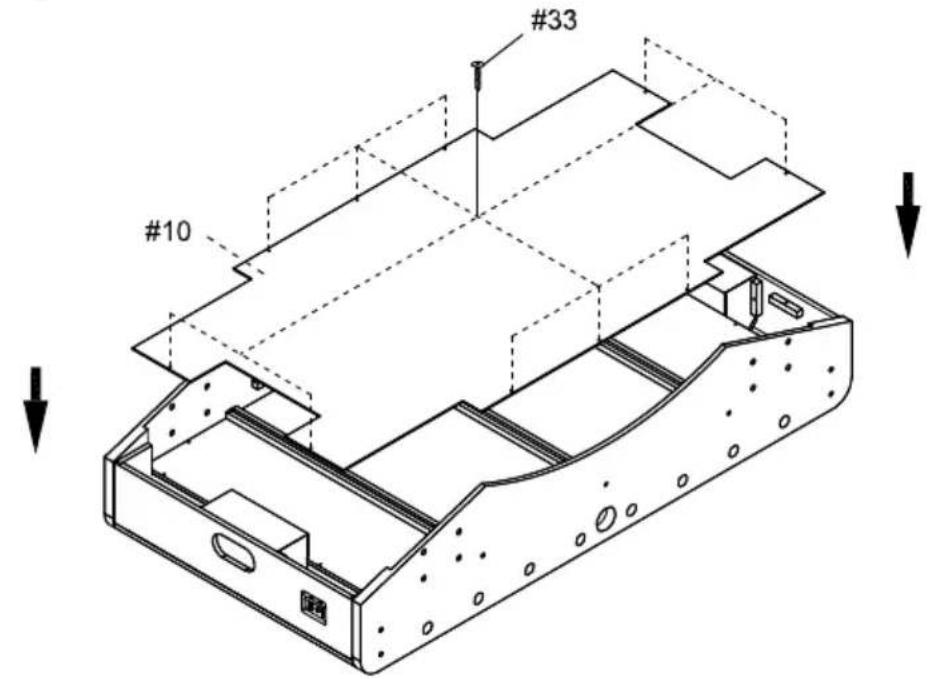

Étape 7

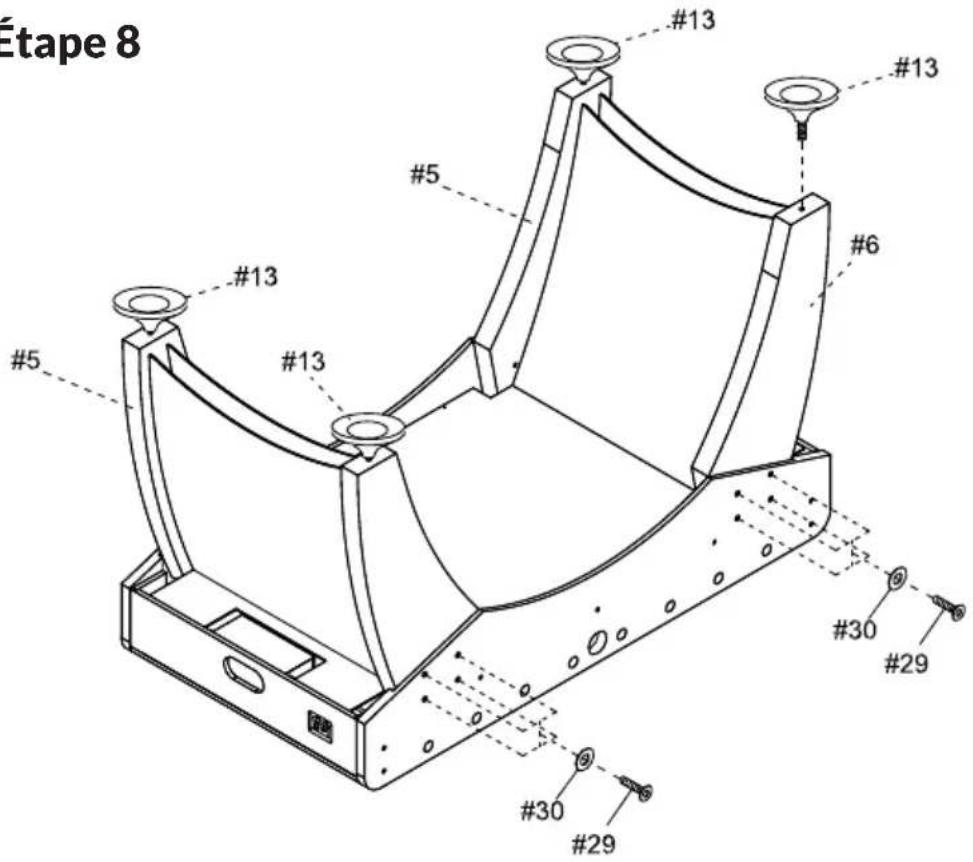

Étape 8

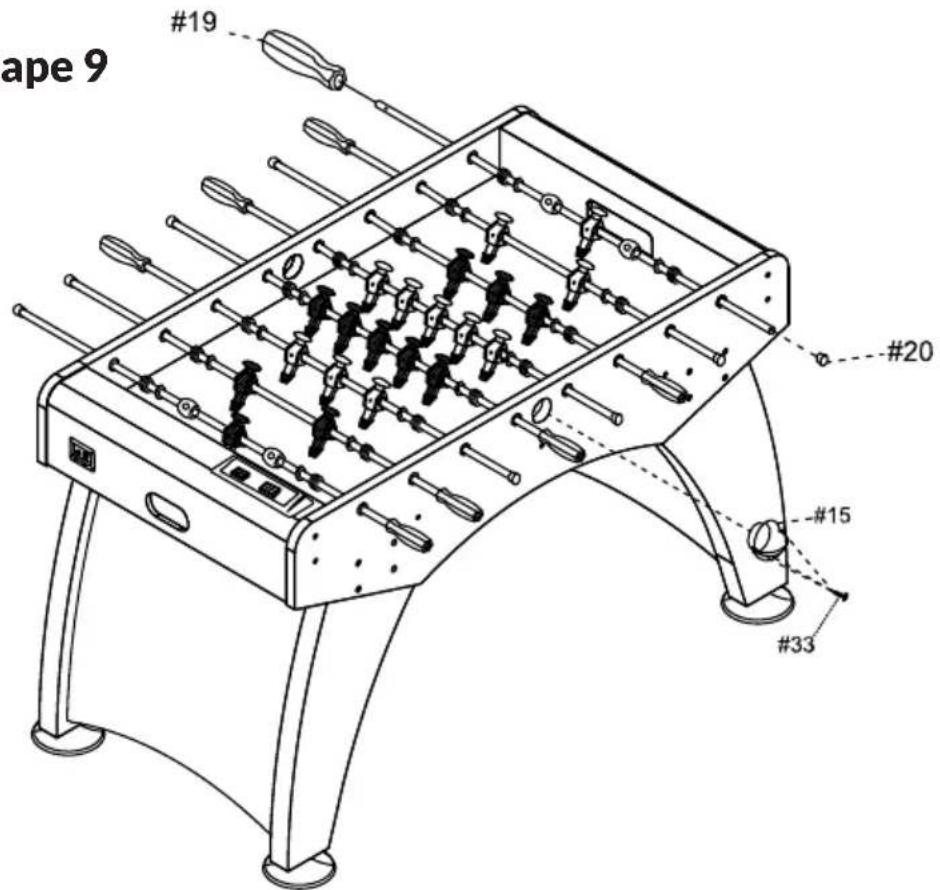

Étape 9

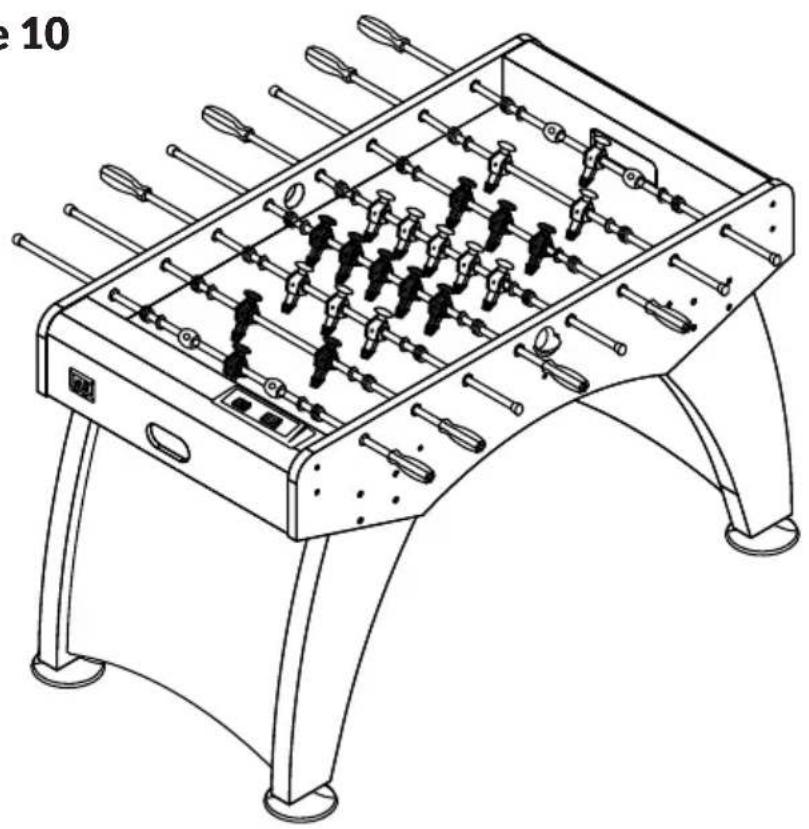

Étape 10

FONCTIONNEMENT DE L'ÉCLAIRAGE LED ET DU COMPTEUR ÉLECTRONIQUE

Branchez la fiche secteur de l'appareil à la prise de votre chambre. Tous les voyants s'allument et le compteur électronique est prét à fonctionner.

Appuyez sur la touche ON du compteur électronique. Les affichages de la bande s'allument et sont prêts à être utilisés. Le compteur peut compter les points pour deux joueurs ou équipues de 0 à 99 buts. Chaque fois qu'un joueur ou une equipope marque un but, émet un signal sonore et également une lumière LED. Vous pouvez commencer le jeu à tout moment.

Appuyez sur la touche RESET si vous foulez arrêté la partie en cours et commencer une nouvelle partie. Les deux compteurs sont remis à zéro. Vous pouvez le faire à tout moment.

Appuyez sur la touche OFF du compteur électronique pour arrêter la partie. L'affichage du compteur s'éteint. Débranchez la prise d'alimentation de la prise et mettez la table de babyfoot en sécurité.

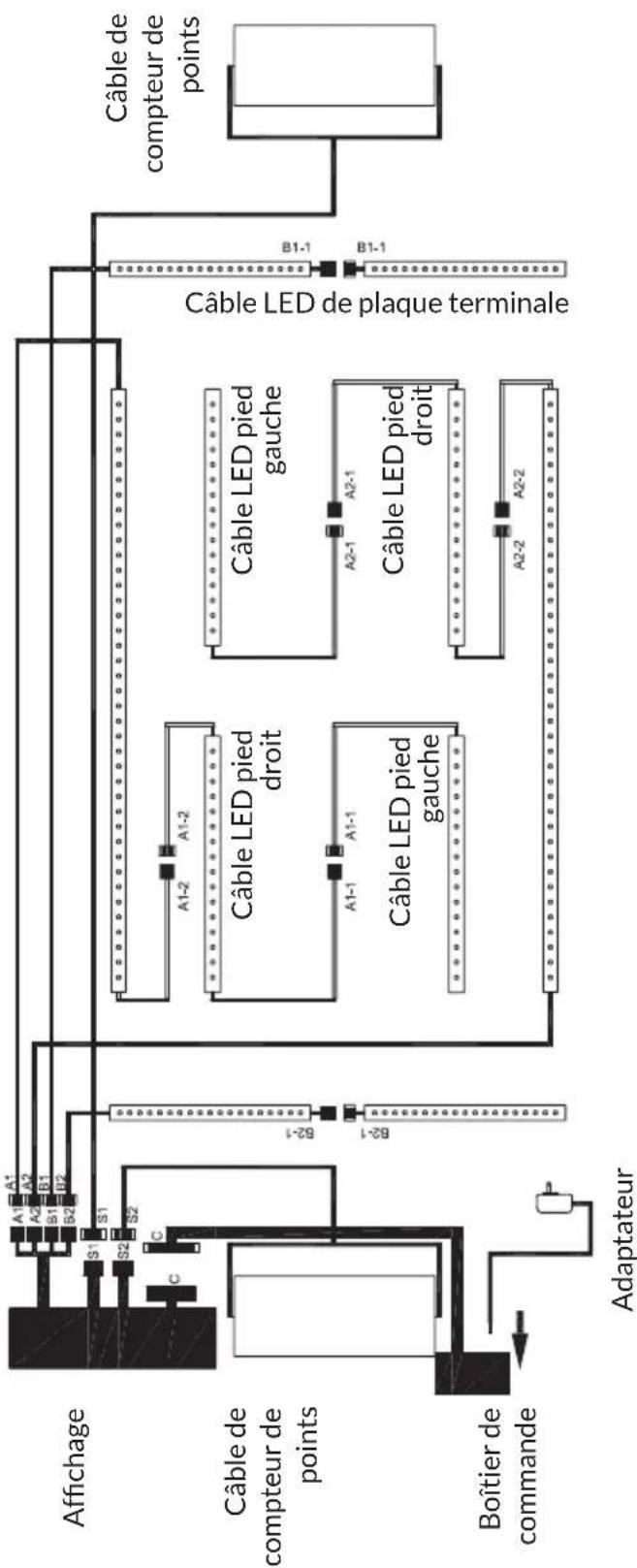

SCHEMA DE BRANCHEMENT

NETTOYAGE ET ENTRETIEN

Bien sûr, pour qu'un babyfoot neuf conserve ses caractéristiques de jeu parfaites, il doit donc être soigneusement entretenu. L'entretien du babyfoot se limite principalement à la lubrification des barres de joueurs et au nettoyage du terrain.

Nettoyage des barres de joueurs

Pour nettoyer les barres, mettez un peu de produit pour vitres sur un chiffon doux et essuyez les barres. Lubrifiez aussi les barres pour qu'elles glissant parfaitement.

Lubrification des barres de joueurs

L'huile de silicone pure est un bon lubrifant. Ne mettez pas plus d'une ou deux gouttes sur chaque barre. Répartissez ensuite ces gouttes sur la barre et les paliers. Si vous appliquez trop d'huile de silicone, elle risque de couler et le terrain de jeu ainsi que la balle seraient gras.

Nettoyage du terrain de jeu

Ne pas utiliser des produits de nettoyage agressifs ou qui ne peuvent pas se retirer complètement. Par conséquent, nettoyez la table uniquement avec de l'eau.

Si vous avez des résidus graisseux sur le terrain de jeu, utilisez de préférence un nettoyant pour vitres sans additifs spéciaux.

INFORMATIONS SUR LE RECYCLAGE

Vous trouvrez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils ELECTriques etlectroniques.Respectez-les et ne jetez pas les appareils usages avec les ordures menagères. La mise en rebut correcte du produit usage permitted de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la preservation des ressources naturelles.

Déclaration de CONFORMITE

Fabricant :

Ce produit est conforme aux directives européennes suivantes:

2011/65/EU (RoHS)
2014/30/EU (EMV)
2014/35/EU (LVD)
