Tipo de producto	Futbolín (mesa de fútbol) con iluminación LED y contador electrónico
Marca	Klarfit
Modelo	Arrowhead
Uso	Privado, interior únicamente
Contador electrónico	Sí, de 0 a 99 goles por equipo, con reinicio
Iluminación LED	Sí, con señal sonora y luminosa al marcar un gol
Número de barras	8 barras (2 barras de 3 jugadores, 2 barras de 2 jugadores, 2 barras de 5 jugadores)
Número de jugadores	22 jugadores (11 por equipo)
Balones incluidos	2 balones
Alimentación	Adaptador de corriente incluido (100-240 V CA, 50/60 Hz)
Montaje	Requerido, ensamblaje por adultos
Limpieza de las barras	Con un paño suave y limpiacristales, luego lubricación
Lubricación de las barras	Aceite de silicona puro, 1 a 2 gotas por barra
Limpieza del terreno	Solo con agua, o limpiacristales sin aditivos
Seguridad	Superficie plana y resistente, verificar antes de usar, no utilizar si está dañado
Contenido del paquete	Piezas de montaje, adaptador, balones, herramientas (llave Allen)
Números de artículo	10034212, 10035491
Conformidad	Directivas europeas 2011/65/UE, 2014/30/UE, 2014/35/UE

Preguntas frecuentes - Arrowhead Klarfit

¿Cómo montar el futbolín Arrowhead?

El montaje debe ser realizado por adultos en la ubicación final. Siga los 10 pasos descritos en el manual utilizando el contenido del paquete (tornillos, llave Allen, etc.). Ensamble primero las patas, luego el tablero y las barras. Atornille todas las patas de la misma manera antes de fijarlas firmemente.

¿Cómo conectar la iluminación LED y el contador?

Conecte el adaptador de corriente incluido a la toma de corriente de la habitación. Todos los indicadores se encienden y el contador electrónico está listo. Pulse la tecla ON para activar las pantallas.

¿Cómo reiniciar el contador?

Pulse la tecla RESET del contador electrónico. Ambas pantallas (jugadores/equipos) vuelven a cero, permitiendo comenzar una nueva partida en cualquier momento.

¿Cómo limpiar las barras de juego?

Use un paño suave con un poco de limpiacristales para limpiar las barras. Luego, lubríquelas con aceite de silicona puro (1 a 2 gotas por barra) para asegurar un deslizamiento perfecto.

¿Qué lubricante usar para las barras?

Se recomienda usar aceite de silicona puro. Aplique una o dos gotas en cada barra y distribuya sobre la barra y los cojinetes. Evite un exceso de aceite que podría gotear sobre el terreno y el balón.

¿Cómo limpiar el terreno de juego?

Use solo agua o un limpiacristales sin aditivos especiales. Evite productos agresivos. Para residuos grasos, se recomienda el limpiacristales.

¿Puedo usar el futbolín en exteriores?

No, el futbolín Arrowhead está destinado a uso privado e interior únicamente. La lluvia, la nieve y la humedad dañarían los materiales. También se desaconseja la exposición prolongada al sol.

¿Qué tipo de adaptador de corriente usar?

Use exclusivamente el adaptador de corriente incluido en el paquete. Conéctelo a una toma de corriente estándar (100-240 V CA). No lo use si el conector está dañado.

¿Qué hacer si el contador no funciona?

Verifique primero que el adaptador de corriente esté correctamente conectado y que la toma tenga corriente. Pulse la tecla ON. Si el problema persiste, no intente repararlo usted mismo; contacte al servicio postventa en la dirección indicada en el manual.

¿Dónde encontrar piezas de repuesto?

El manual no proporciona información sobre piezas de repuesto. Consulte el sitio web del fabricante Klarfit o contacte al servicio al cliente. Las piezas listadas en el contenido del paquete (barras, jugadores, tornillos, etc.) pueden ser necesarias en caso de pérdida o rotura.

MANUAL DE USUARIO Arrowhead Klarfit

Futbolín con iluminación

Le felicitamos por la requisión de este producto. Lea atentamente el siguientes manual y siga cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los días occasionados por un uso indefinido del producto o por haber desatendido lasindicaciones de seguridad. Escanee el número QR para Obtener acces almanual de usuario másrecente y otherinformation sobre el producto.

INDICE

Articulo 67

Indicaciones de seguridad 68

Envio 69

Montaje 71

Funci de las luces led y númeroos electrónicos 78

Esquema de circuitos 79

Limpieza y cuidado 80

Retirada del aparato 81

Declaración de conformidad 81

ARTICULO

Número de articulo 10034212, 10035491

INDICACIONES DE SEGURIDAD

• Solamente los niños deben montar el futbolín. El articulo montado es relativamente grande en taman y podra no停下 por la puerta. Por el, se recomienda montar el futbolín directamente en la sala en la que se jugará.
• Si desea mover el futbolín a otra habitación, es possible que primero deba descantar las patas y bajo oolver a montarlas.
• El futbolín solo es apto para uso privado.
• Utilice este articulo solamente con el fin para el cui ha sido concebido.
• Siga las siguientes indicaciones de seguridad para garantizar una larga vida realizado y una optima funcionalidad del futbolín:
• No utilise el futbolín al aire libre. La lluvia, niece y alta humedad danan el material. Tampoco se recomienda una exposión prolongada a la luz solar, ya que los colores pierden su intensidad.
• Si entrega el futbolín a otra persona, asegürese de que está familiarizada con el contenido de las instrucciones de montaje y funciona bajo.
  Monte el futbolín sobre una superficie nivelada y estable.
• Antes de cada uso, compruebe el funcionaimiento de todas las piezas y no utilise el futbolín si no está en perfecto estado de funcionaimiento.
• Utilice siempre una base (de cartón o alfombra) bajo de las patas del articulo para proteger sus muebles.
• ATENCION: Para evitar problemas al montar o fjjar las patas de la mesa, primero atornille todas las patas de la mesa y bajo apriételas.
• Los niños y las personas con discapacidad fisica, psiquica o sensorial, o caretnces de la experiencia y conocimiento necessarios PODrnan utiliser el aparato si han sido previamente instructados por su tutor o supervisor sobre el funciona del mesmo y conocas las functions, asi como lasindicaciones de seguidad.
• No utilise el futbolín si el cable de alimentación está dañado. No utilise el futbolín si no funciona, ha sido dañado de unaresha o si fue sumergido en agua o cualquier othero liquido. En este caso, envie el futbolín a la direccion especifiedada para su reparación or equivalencia.

ENVÍO

#1 Parte lateral 2x	#2 Parte frontal con porteria 1x	#3 Parte frontal con porteria 1x	#4 Campo Campo Campo
#5 Pata izquierda 2x	#6 Pata derecha 2x	#7 Soporte 3x	#8 Placa de la pata A 2x
#9 Placa de la pata B 4x	#10 Tabla inferior 1x	#11 Barra de soporte Casquillo de 1/4"720mm 3x	#12 quillo de 1/4" hexágono interior 6x
#13 Tornillo de pata Llave h 4x	#14 hexagonal 2x	#15 Copa receptora de la bola 2x	#16 Tope de goma para la barra rotante 16x
#17 Arandela de plástico 16x	#18 Muñecos Agarre Tapa 11+11 x	#19 de extremo 8x	#20 8x
#21 M4X28mm Tornillo Tucera 26 x	#22 M4 26 x	#23 AC-DC ADAPTador 1 x	#24 3-Barra rotante 4 x
#25 2-Barra rotante 2 x	#26 5-Barra rotante 2 x	#27 1/4" *1-1/2" Tornillo 8 x	#28 Arandela 8 x
#29 Tornillo 16 x	#30 5/16" Arandela 16 x	#31 Tornillo T3.5X45mm: 8 x	#32 Tornillo T3.5X25mm 16 x
#33 Tornillo T3.5X12mm 16 x	#34 Tope de meta 4x	#35 Bola 2 x

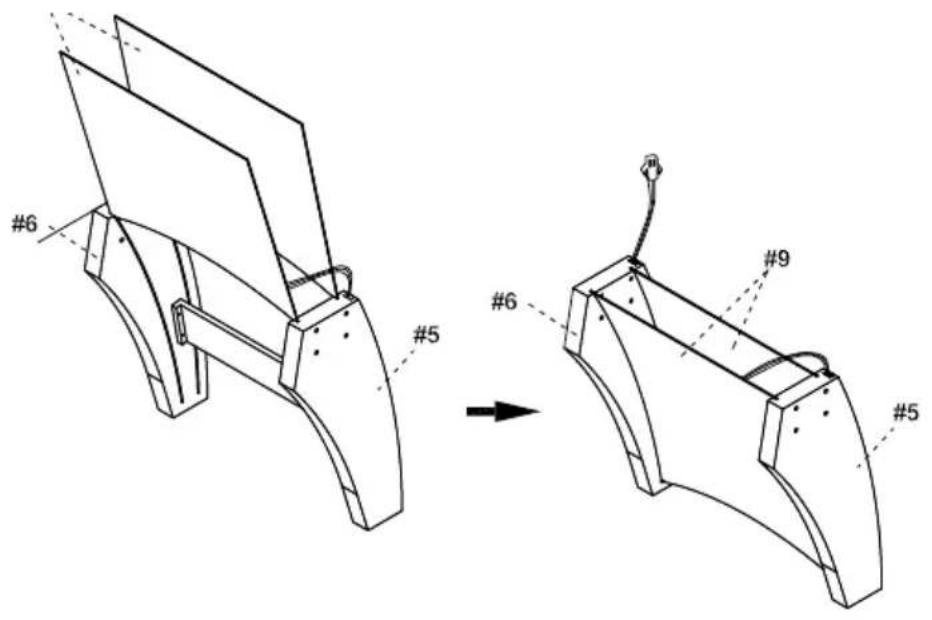

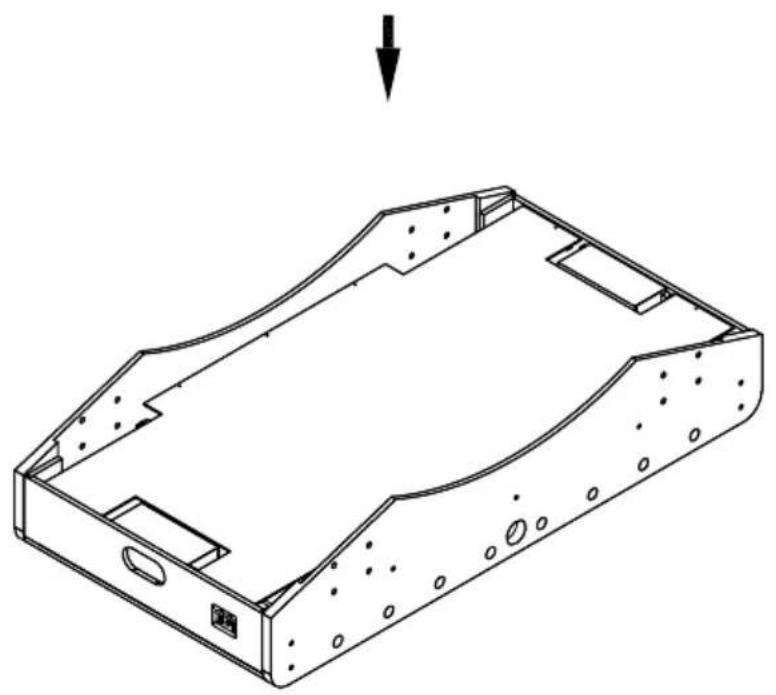

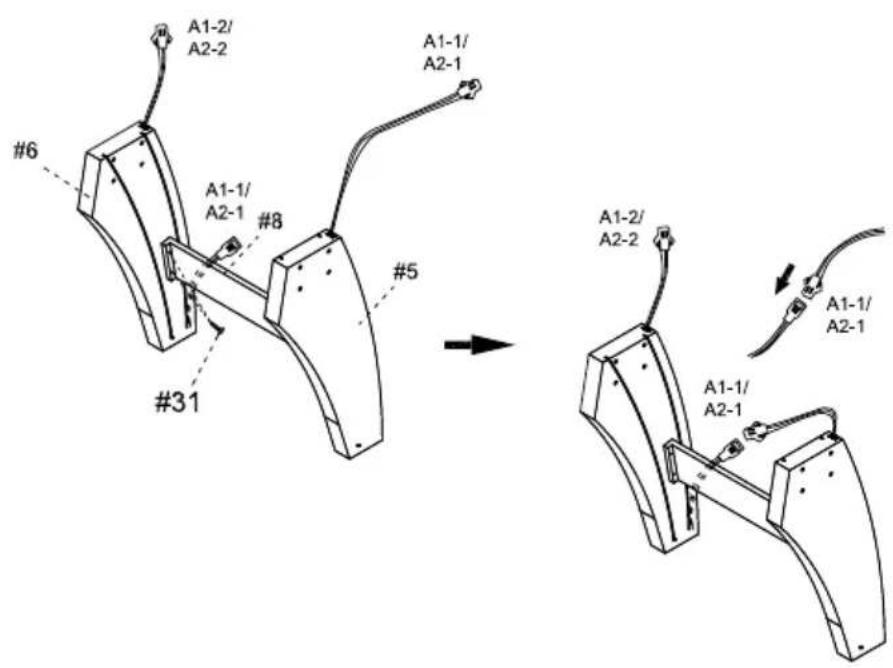

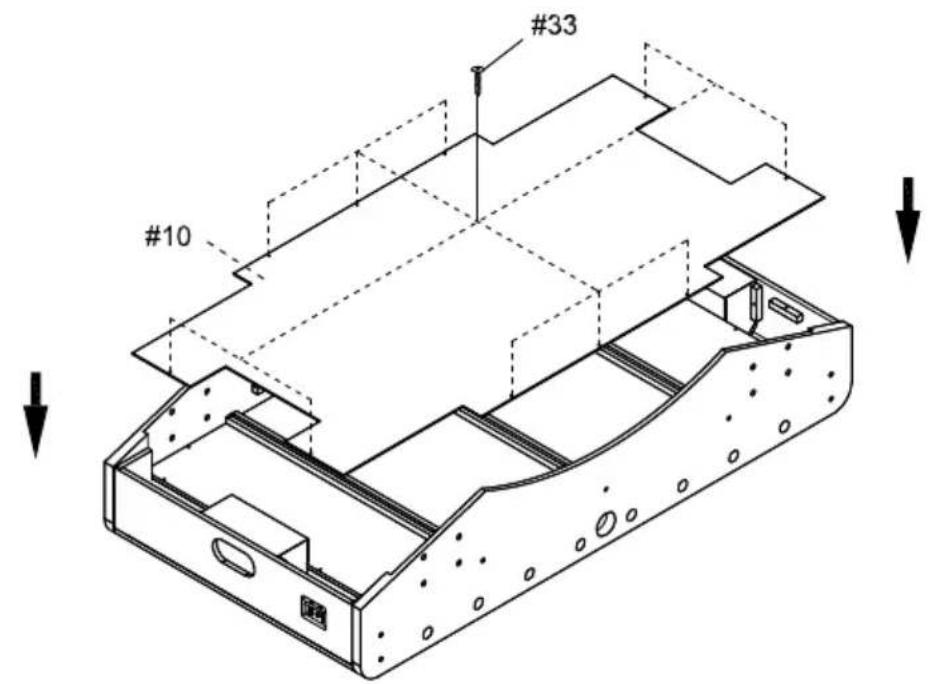

MONTAJE

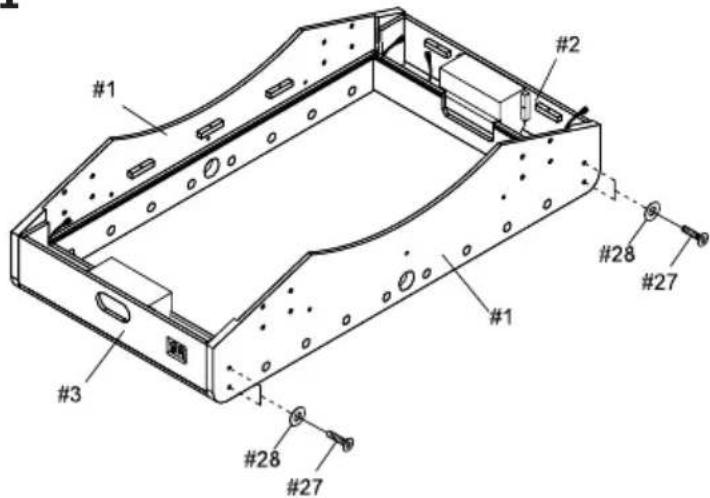

Paso 1

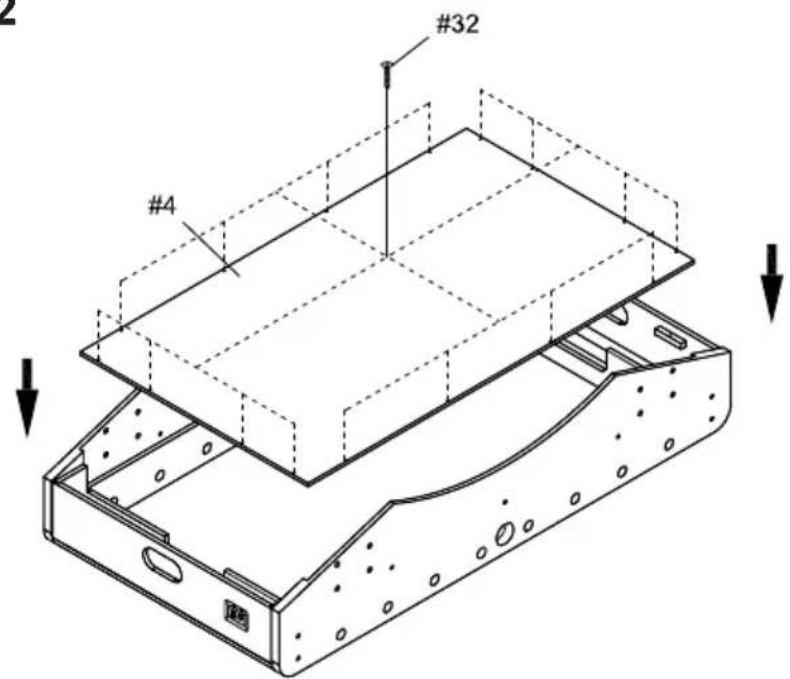

Paso 2

Paso 3

Paso 4

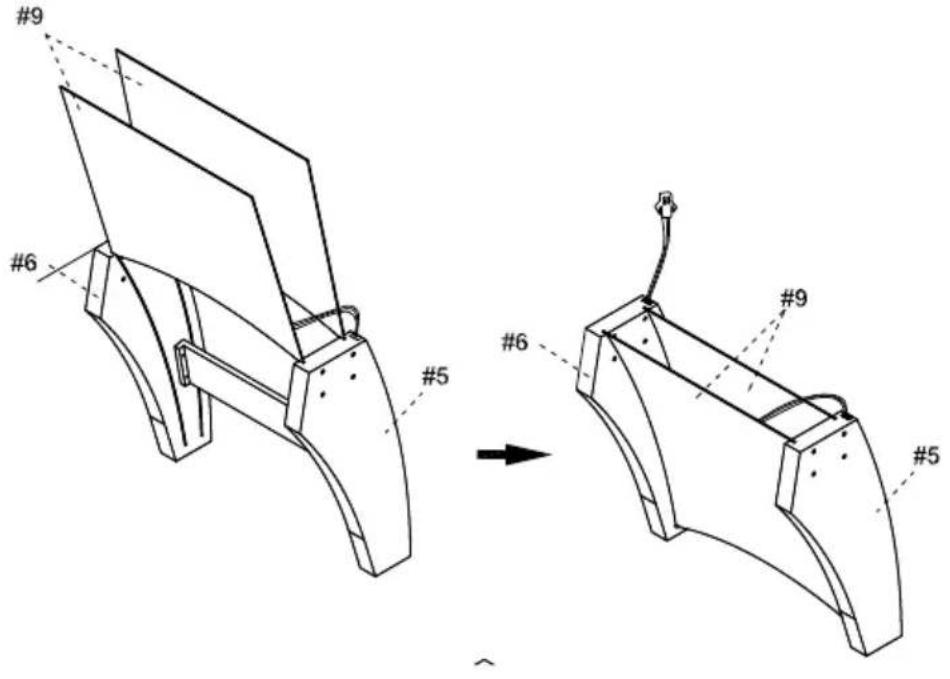

Paso 5

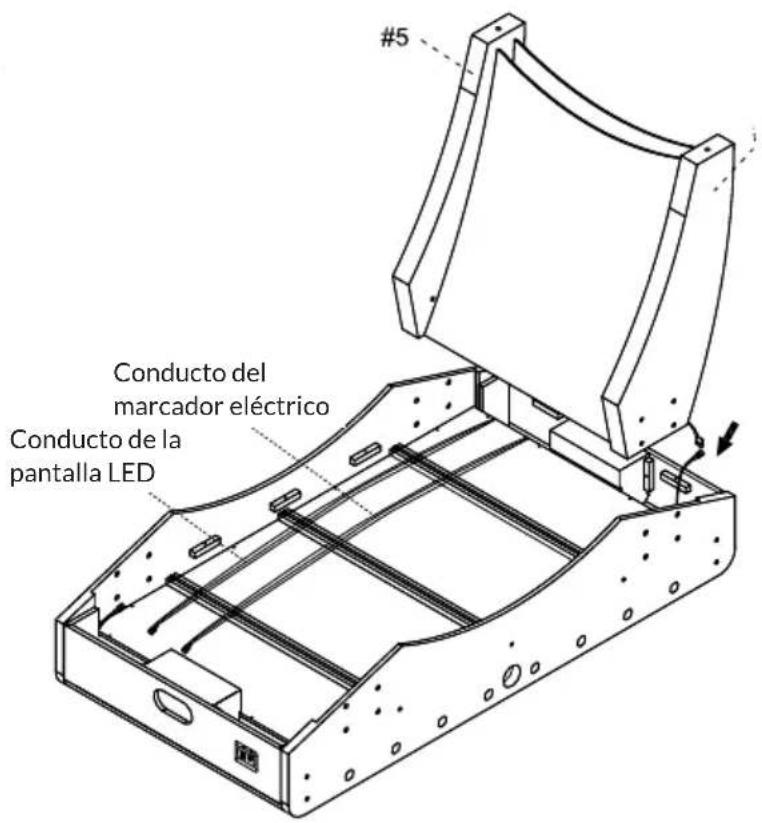

Paso 6

Paso 7

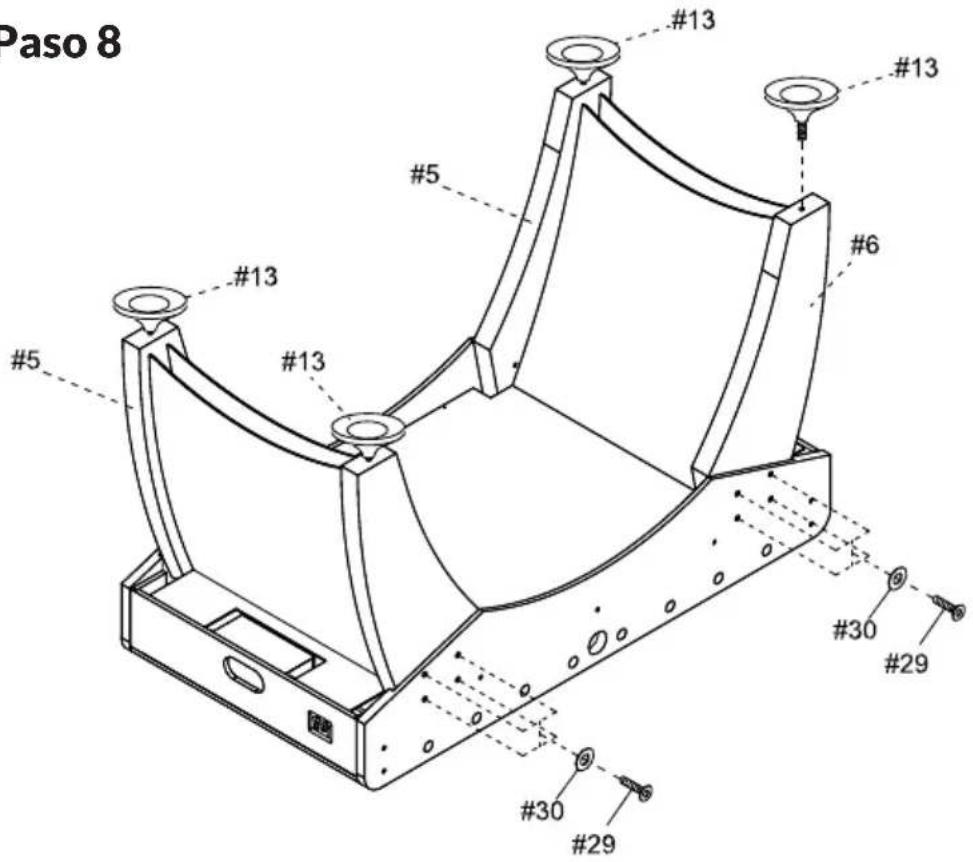

Paso 8

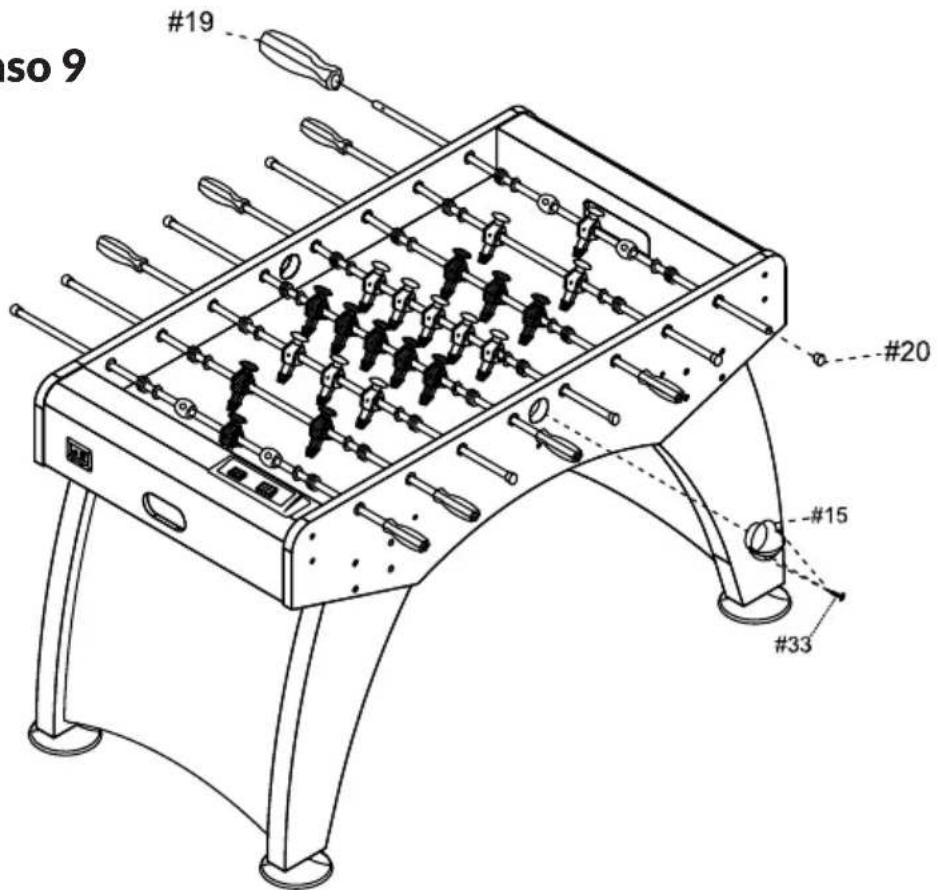

Paso 9

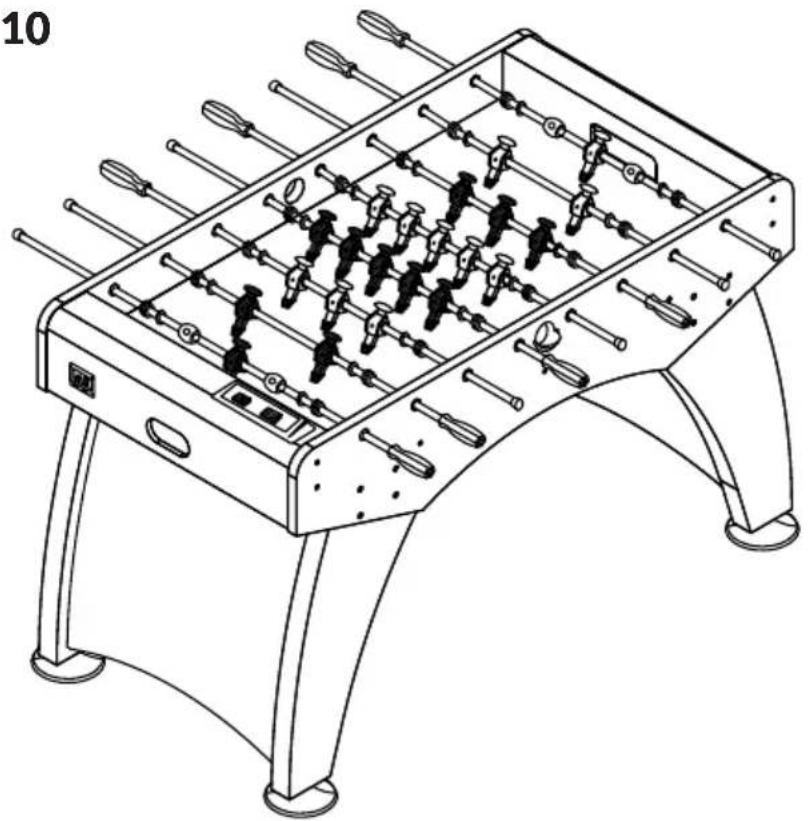

Paso 10

FUNCION DE LAS LUCES LED Y NUMEROS ELECTRONICOS

Conecte el enchufe del aparato a la toma de corriente de su habitacion. Todas las luces led se iluminan y el marcador electrónico está lista para funciona.

Pulse el botón ON en el marcador electrónico. La pantalla del marcador se ilumina y está lista para funciona. El marcador pueda pagar para 2 jugadores o equipos de 0 a 99 goles. Cada vez que uno de los jugadores o el equipomarca un gol, el marcadorañade el gol al recuento, emite un sonido y un expectáculo de luces led. Puedepearzarajugar enequalquiermomento.

Pulse el botón RESET si desea detener el partido actual y empezar uno nuevo. Los dos marcadoresvoltaranacero. Puede hacerlo enqwiermomento.

Pulse el botón OFF en el marcador electrónico para detener el partido. La pantalla del marcador se apagará. Desconecte el enchufe de la toma de corriente y guarde el futbolín en un lugar seguro,

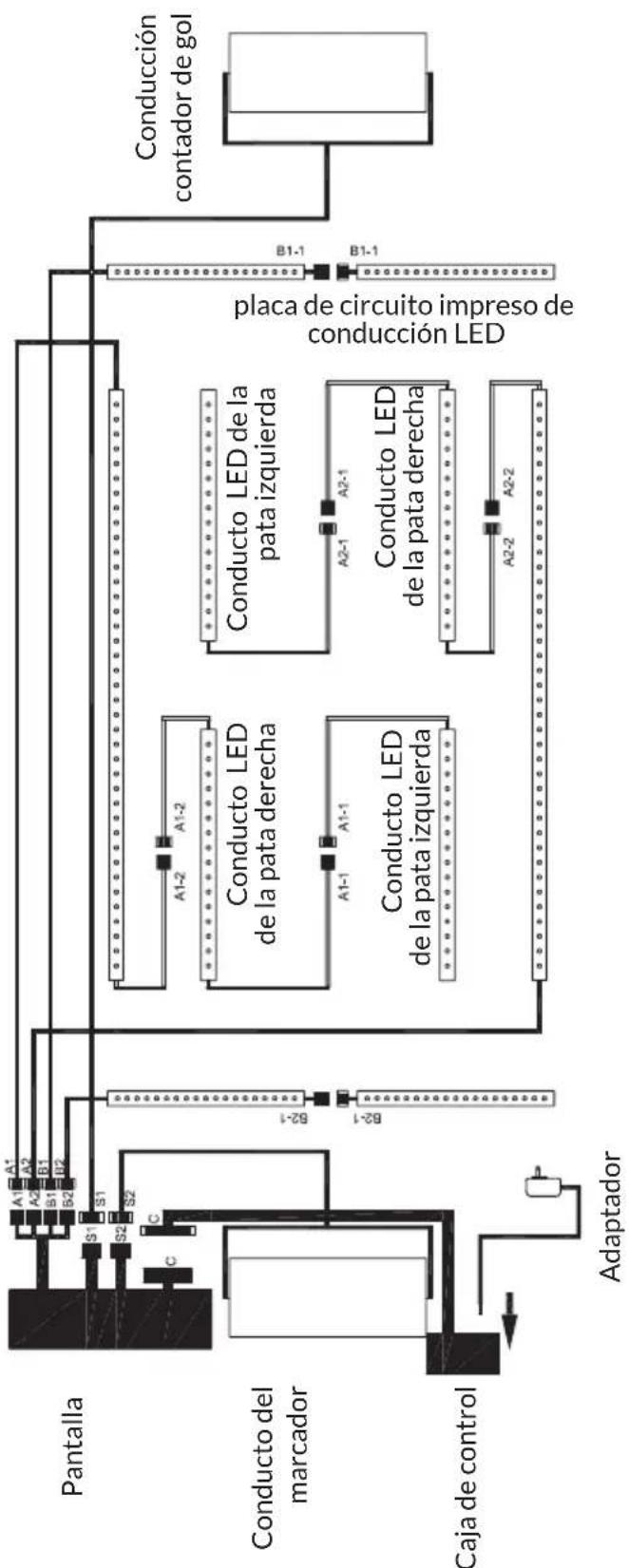

ESQUEMA DE CIRCUITOS

LIMPieZA Y CUIDADO

Para que el nuevo futbolín conserveperfectamente sus caracteristicades法律法规,es necessario cuidarlo adecuadamente.El cuidado del futbolín se limita a la principalmente alubricar las barras y a limpiar el camino de juego.

Limpieza de las barras de jugadores

Para limpiar las barras, aplique un poco de limpiacristales a un paño suave y limpie las barras con el. tambiénDebe lubricar las barras de vez en cuando para que tengan un movimiento suave.

Lubricación de las barras

El aceite de silicona puro es un buen lubricante. No aplique más de una o dos gotas a cada barra. Distribuya estas gotas por la barra y los cojinetes. Si aplicablemado aceite de silicona, este pueda gotear y la superficie de juego, asi como la bola podrián volverse grasosos.

Limpieza de la superficie de juego

No utilise detergentes o limpiadores agresivos que no se pueda eliminar por completeness. Se aconseja limpar la mesa solo con agua.

Si la superficie de juego presente residuos aceitosos, utilise un limpiacristales sin aditivos especials para eliminarlos.

RETIRADA DEL APARATO

Si el aparato llama adherida la ilustracion de la izquierda (el contendor de basura tachado), entonces rige la directiva europea 2012/19/UE. Este producto no debe arrojarse a un contendor de basura común. Informese sobre las leyes territoriales que regulan la recogida separada de aparatos electricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura domestica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salute. El reciclaje ayud a reducir el Consumo de materias primas.

DECLARACION DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Este producto cumple con las siguientes directivas europeas:

2011/65/UE (refundación RoHS)

2014/30/UE (EMC)

2014/35/UE (baja tensión)
