Arrowhead - Tisch Klarfit - Kostenlose Bedienungsanleitung

Produkttyp	Kicker (Tischfußball) mit LED-Beleuchtung und elektronischem Zähler
Marke	Klarfit
Modell	Arrowhead
Verwendung	Privat, nur für den Innenbereich
Elektronischer Zähler	Ja, von 0 bis 99 Tore pro Team, mit Zurücksetzung
LED-Beleuchtung	Ja, mit Ton- und Lichtsignal bei einem Tor
Anzahl der Stangen	8 Stangen (2 Stangen mit 3 Spielern, 2 Stangen mit 2 Spielern, 2 Stangen mit 5 Spielern)
Anzahl der Spieler	22 Spieler (11 pro Team)
Mitgelieferte Bälle	2 Bälle
Stromversorgung	Netzadapter im Lieferumfang enthalten (100-240 V AC, 50/60 Hz)
Montage	Erforderlich, Aufbau durch Erwachsene
Reinigung der Stangen	Mit einem weichen Tuch und Glasreiniger, dann Schmierung
Schmierung der Stangen	Reines Silikonöl, 1 bis 2 Tropfen pro Stange
Reinigung des Spielfeldes	Nur mit Wasser oder Glasreiniger ohne Zusätze
Sicherheit	Ebene und stabile Oberfläche, vor Gebrauch prüfen, bei Beschädigung nicht verwenden
Lieferumfang	Montageteile, Adapter, Bälle, Werkzeug (Inbusschlüssel)
Artikelnummern	10034212, 10035491
Konformität	EU-Richtlinien 2011/65/EU, 2014/30/EU, 2014/35/EU

Häufig gestellte Fragen - Arrowhead Klarfit

Wie montiere ich den Kicker Arrowhead?

Die Montage muss von Erwachsenen am endgültigen Standort durchgeführt werden. Befolgen Sie die 10 Schritte in der Anleitung unter Verwendung des Lieferumfangs (Schrauben, Inbusschlüssel usw.). Montieren Sie zuerst die Füße, dann die Spielfläche und die Stangen. Schrauben Sie alle Füße gleichmäßig an, bevor Sie sie festziehen.

Wie schließe ich die LED-Beleuchtung und den Zähler an?

Schließen Sie den mitgelieferten Netzadapter an eine Steckdose im Raum an. Alle Anzeigen leuchten auf und der elektronische Zähler ist bereit. Drücken Sie die Taste ON, um die Anzeigen zu aktivieren.

Wie setze ich den Zähler zurück?

Drücken Sie die Taste RESET am elektronischen Zähler. Beide Anzeigen (Spieler/Teams) kehren auf Null zurück, sodass jederzeit ein neues Spiel begonnen werden kann.

Wie reinige ich die Spielstangen?

Verwenden Sie ein weiches Tuch mit etwas Glasreiniger, um die Stangen abzuwischen. Schmieren Sie sie dann mit reinem Silikonöl (1 bis 2 Tropfen pro Stange) für ein perfektes Gleiten.

Welches Schmiermittel soll ich für die Stangen verwenden?

Es wird empfohlen, reines Silikonöl zu verwenden. Geben Sie ein oder zwei Tropfen auf jede Stange und verteilen Sie es auf der Stange und den Lagern. Vermeiden Sie überschüssiges Öl, das auf das Spielfeld und den Ball tropfen könnte.

Wie reinige ich das Spielfeld?

Verwenden Sie nur Wasser oder Glasreiniger ohne spezielle Zusätze. Vermeiden Sie aggressive Produkte. Bei fettigen Rückständen wird Glasreiniger empfohlen.

Kann ich den Kicker im Freien verwenden?

Nein, der Kicker Arrowhead ist nur für den privaten und Innenbereich bestimmt. Regen, Schnee und Feuchtigkeit würden die Materialien beschädigen. Auch längere Sonneneinstrahlung wird nicht empfohlen.

Welchen Netzadapter soll ich verwenden?

Verwenden Sie ausschließlich den mitgelieferten Netzadapter aus dem Lieferumfang. Schließen Sie ihn an eine Standardsteckdose (100-240 V AC) an. Nicht mit einem beschädigten Stecker verwenden.

Was tun, wenn der Zähler nicht funktioniert?

Überprüfen Sie zunächst, ob der Netzadapter richtig eingesteckt ist und die Steckdose unter Spannung steht. Drücken Sie die Taste ON. Wenn das Problem weiterhin besteht, versuchen Sie nicht, es selbst zu reparieren; kontaktieren Sie den Kundendienst unter der in der Anleitung angegebenen Adresse.

Wo finde ich Ersatzteile?

Die Anleitung enthält keine Informationen zu Ersatzteilen. Besuchen Sie die Website des Herstellers Klarfit oder kontaktieren Sie den Kundendienst. Die im Lieferumfang aufgeführten Teile (Stangen, Spieler, Schrauben usw.) können bei Verlust oder Bruch benötigt werden.

BEDIENUNGSANLEITUNG Arrowhead Klarfit

Tischfußball mit Beleuchtung

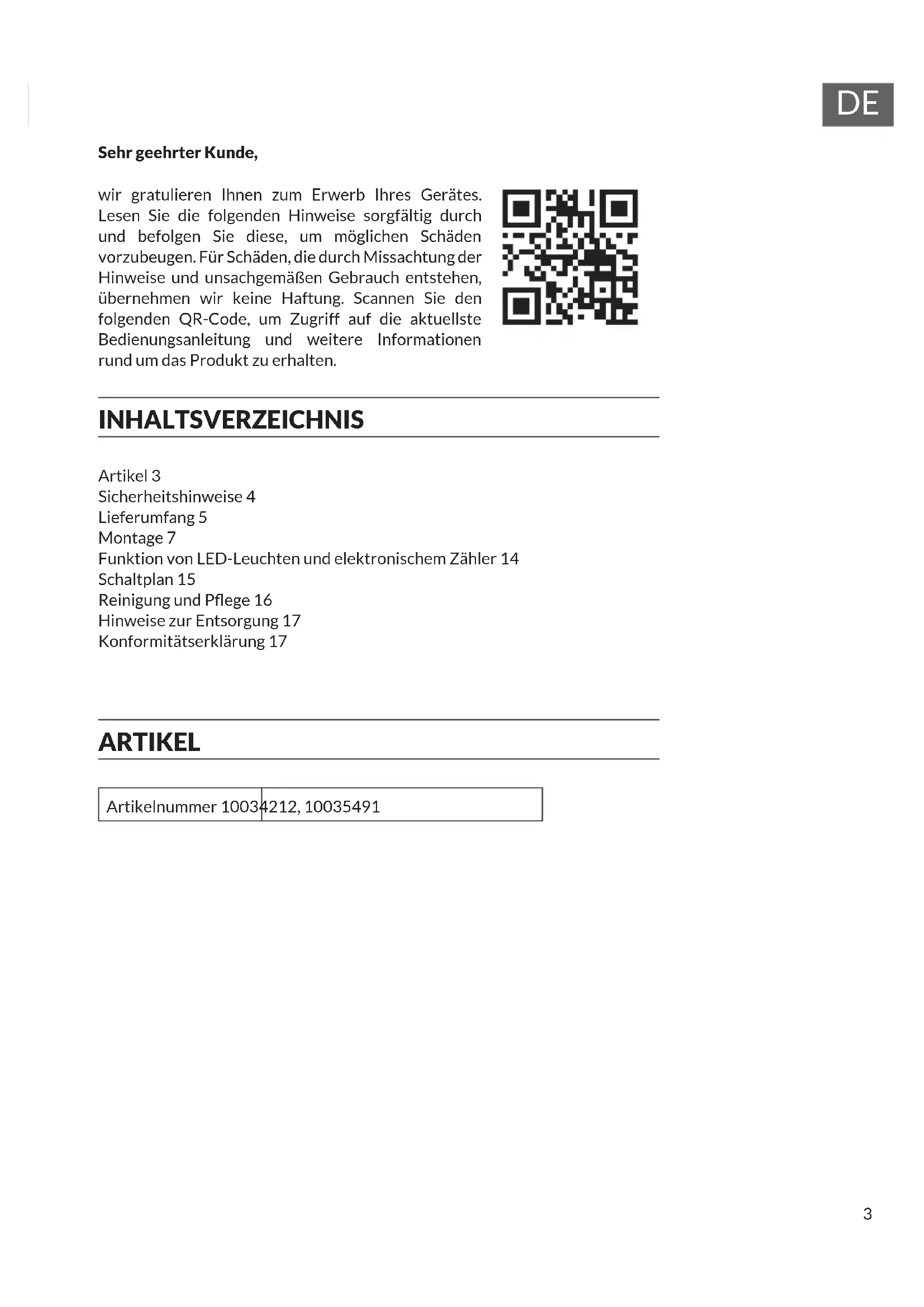

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Article 3

Sicherheitshinweise 4

Lieferumfang 5

Montage 7

Funktion von LED-Leuchten und elektronischen Zähler 14

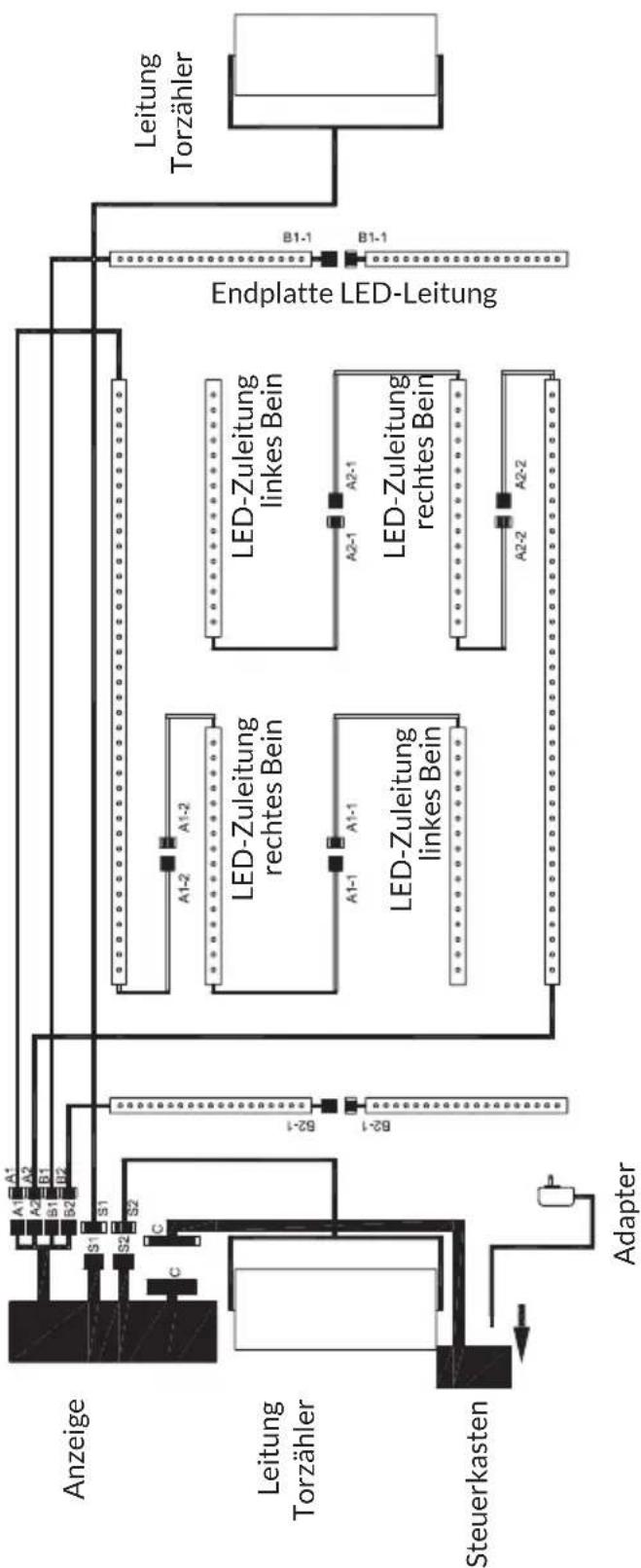

Schaltplan 15

Reinigung und Pflege 16

Hinweise zur Entsorgung 17

Konformitätserklarung 17

ARTIKEL

ArticleNumber 10034212, 10035491

SICHERHEITSHINWEISE

• Die Montagearf nur durch einen Erwachsenen erfolgen. Das zusammengebaute Tischfussballspiel ist in seinen Abmessungen relativ groß und konne nicht gut durch Turen passen. Daher wird empfohlen, das Tischfußballspiel in dem Raum zusammenzubauen, in dem gespielt werden soll.
• Falls Sie den Spieltisch in einen anderen Raum transportieren möchten, müssen möglicherweise die Beine erst abmontiert und dann wieder angebracht werden.
• Dieser Kickertisch ist nur für die private Nutzung geeignet.
• Verwenden Sie diesen Gerät ausschließlich für den beabsichtigten Zweck.
• Beachten Sieitte die folgenden Sicherheitschinweise, um eine langle Lebensdauer und optimale Funktionstüchtigkeit Ihres Tischfussballspiels zu gewährleisten:
• Den Kickertisch nicht im Freien stehen让学生. Regen, Schnee und hohe Luftfeuchtigkeit schaden dem Material. Auch eine langere Sonneneinstrahlung ist aufgrund der ausbleichenden Wirkung auf die Farben nicht zu empfehlen.
• Wenn Sie den Kickertisch an eine andere Person weitergeben stellen Sie sicher, dass diese Person den Inhalt der Aufbau- und Bedienungsanleitung kennt.
• Stellen Sie diesen Tischkicker immer auf einen ebenen und festen Untergrund.
• Vor jeder Nutzung sollen den Sie alle Teile auf ihre Funktion überprüfen und bei nicht einwandfreiher Nutzbarkeit diesen Tisch nicht benutzen.
• Verwenden Sie immer eine Unterlage (Pappe oder Teppich) unter den Tischbeinen des Gerätes zum Schutz ihrer Einrichtung.
• ACHTUNG: Um Probleme bei der Montage bzw. Befestigung der Tischbeine zu vermeiden, schrauben Sie zunachst alle Tischbeine gleich an und abschlussend alle fest.
• Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorische oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen; es sei dann sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anleitung für den Gebrauch des Gerätes.
• Betreiben Sie das Gerät nicht mit einem beschädigten Stecker. Auch nicht, wenn das Gerät nicht Funktioniert, irgendwie beschädigt wurde, in Wasser oder eine andere Flüssigkeit getaucht wurde. Senden Sie in thisem Fall das Gerät an die angegebene Adresse zur Reparatur oder Überprüfung.

LIEFERUMFANG

#1 Seitenteil 2x	#2 Stirnseitenteil mit Tor 1x	#3 Stirnseitenteil mit Tor 1x	#4 Spielfeld 1x
#5 linkes Bein 2x	#6 rechte Bein 2x	#7 Stützbügel 3x	#8 Beinplatte A 2x
#9 Beinplatte B 4x	#10 Unterbrett 1x	#11 Stützstange 1/4"720mm 3x	#12 Innensechskant- 1/4" Hülse 6x
#13 Fußschraube Sechskan 4x	#14 tschlüssel 2x	#15 Ballaufnahme 2x	#16 Gummipuffer Spielstange 16x
#17 Kunststoff- Unterlegscheibe 16x	#18 Spielfiguren Spielsta 11+11 x	#19 ngen-Griff Endkappe 8x	#20 8x
#21 M4X28mm Schraube Mutter 26 x	#22 26 x	#23 AC-DC NEWTDR Netzgerät 1 x	#24 3-Spieler-Stange 4 x
#25 2-Spieler-Stange 2 x	#26 5-Spieler-Stange 2 x	#27 1/4" *1-1/2" Schraube 8 x	#28 Unterlegscheibe 8 x
#29 5/16" Schraube Unterlegescheibe 16 x	#30 16 x	#31 Schraube T3.5X45mm: 8 x	#32 Schraube T3.5X25mm 16 x
#33 Schraube T3.5X12mm 16 x	#34 Torstopper 4x	#35 Ball 2 x

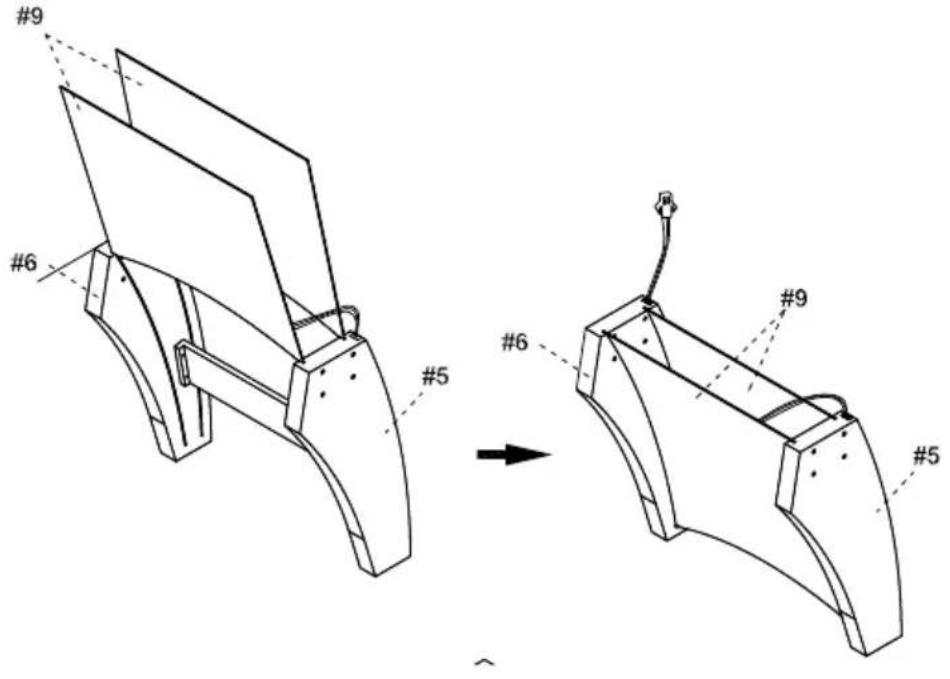

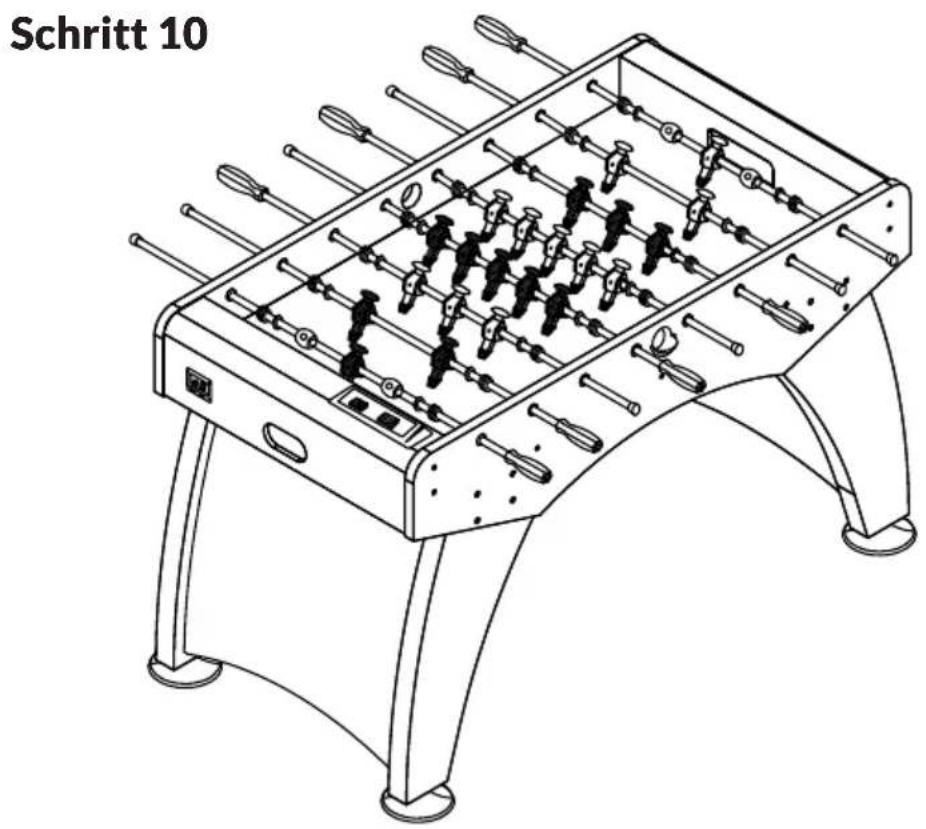

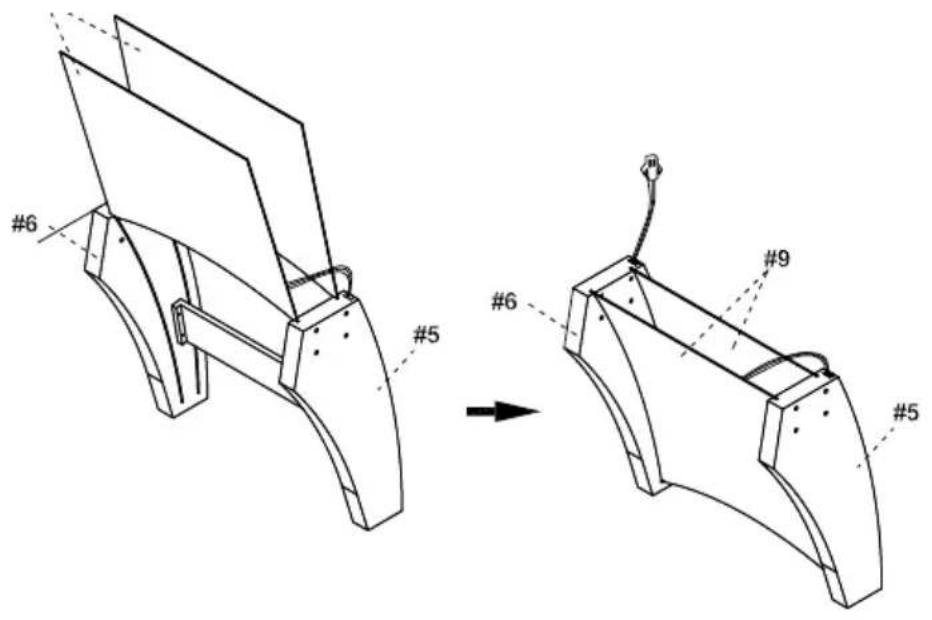

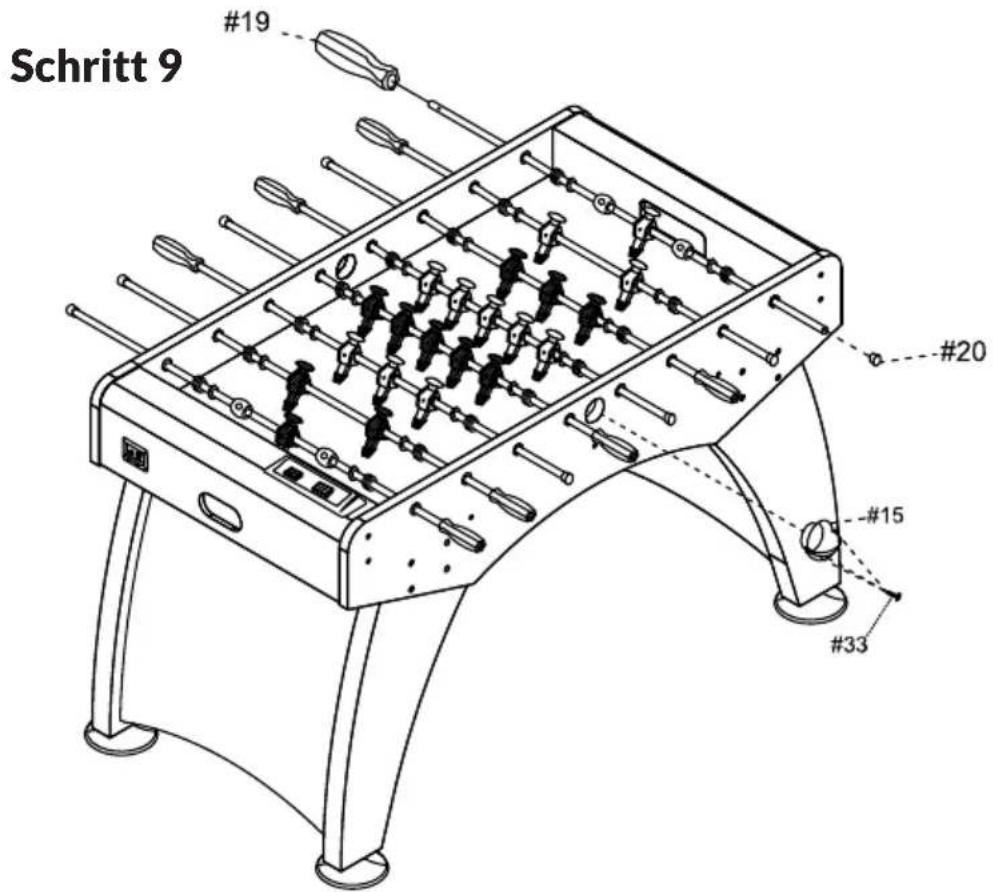

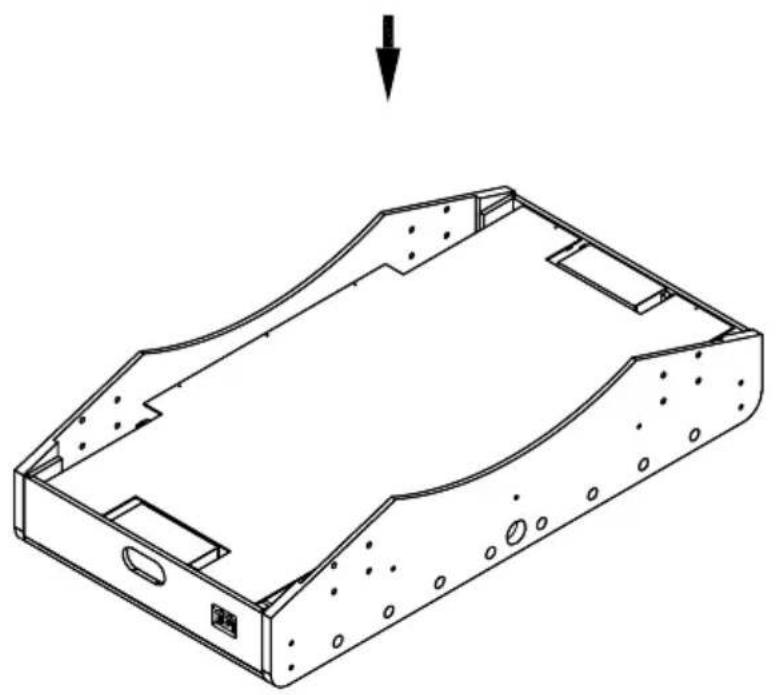

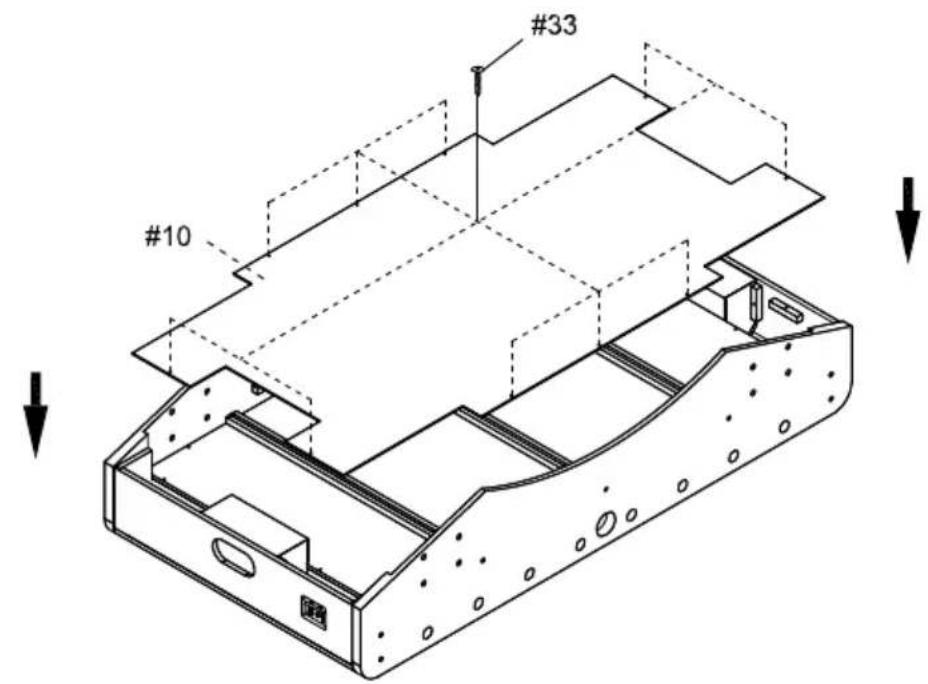

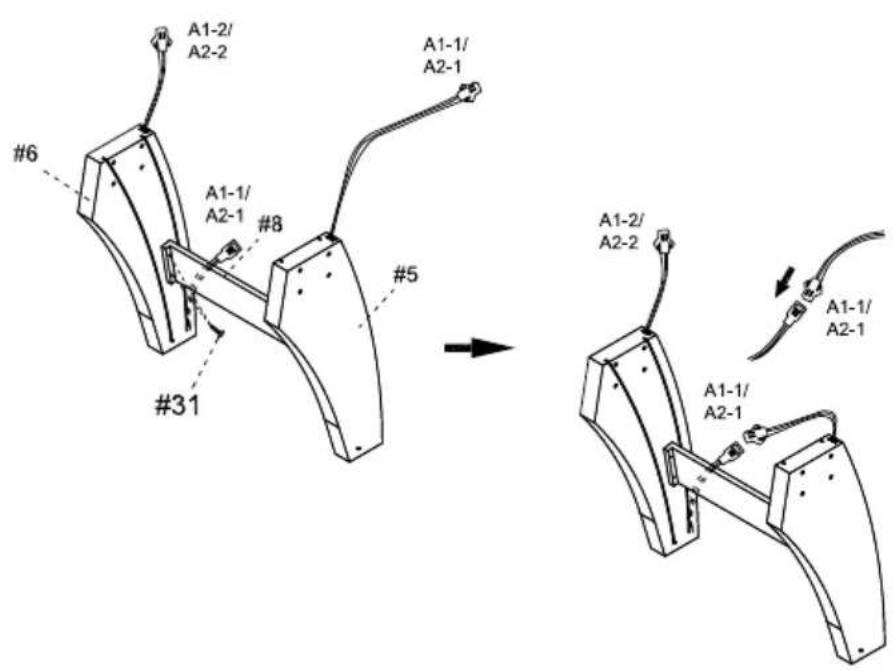

MONTAGE

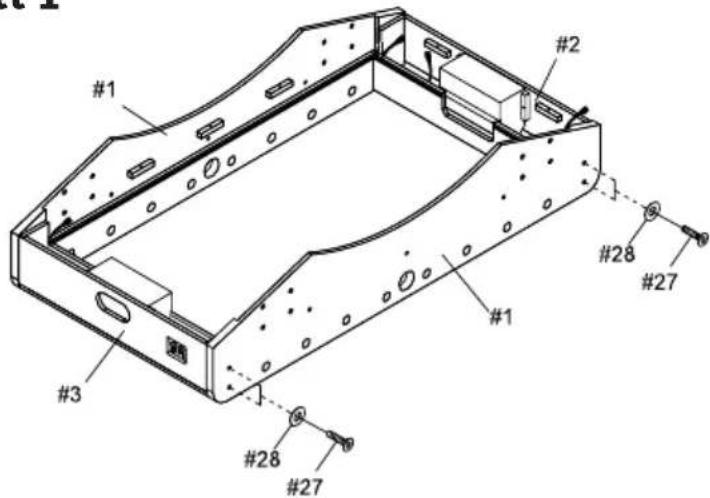

Schritt 1

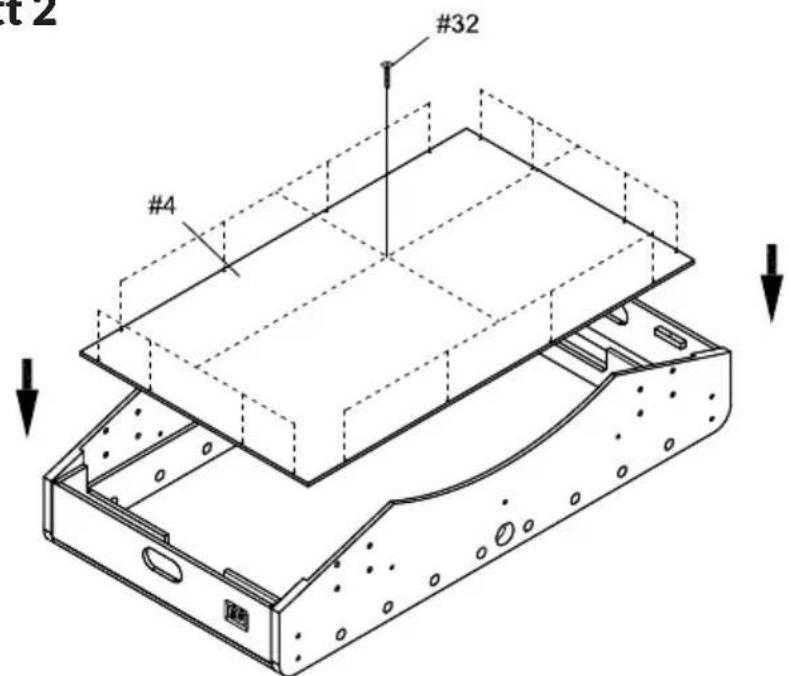

Schritt 2

Schritt 3

Schritt 4

Schritt 5

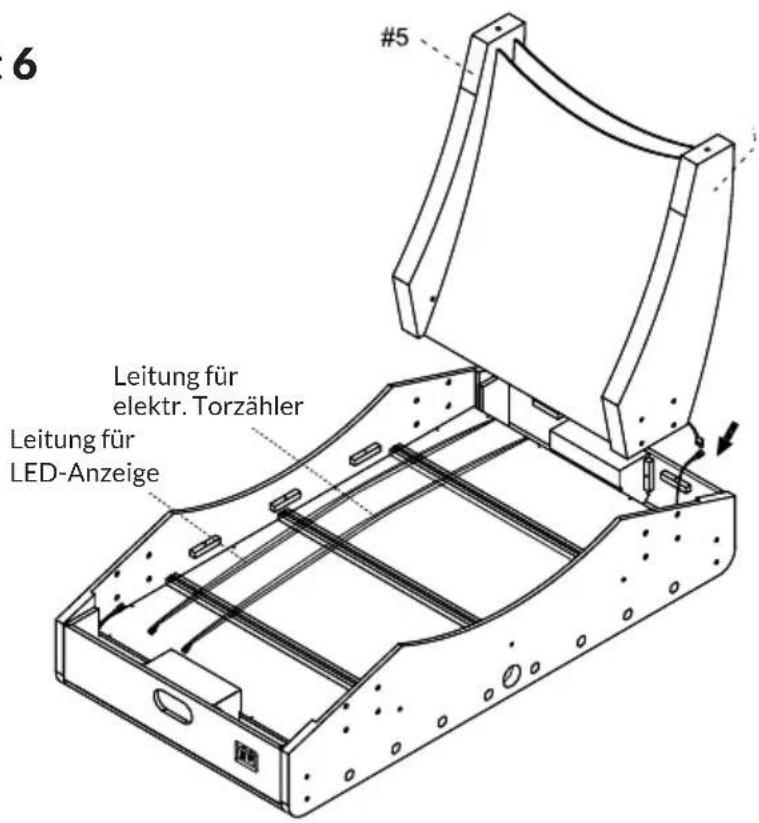

Schritt 6

Schritt 7

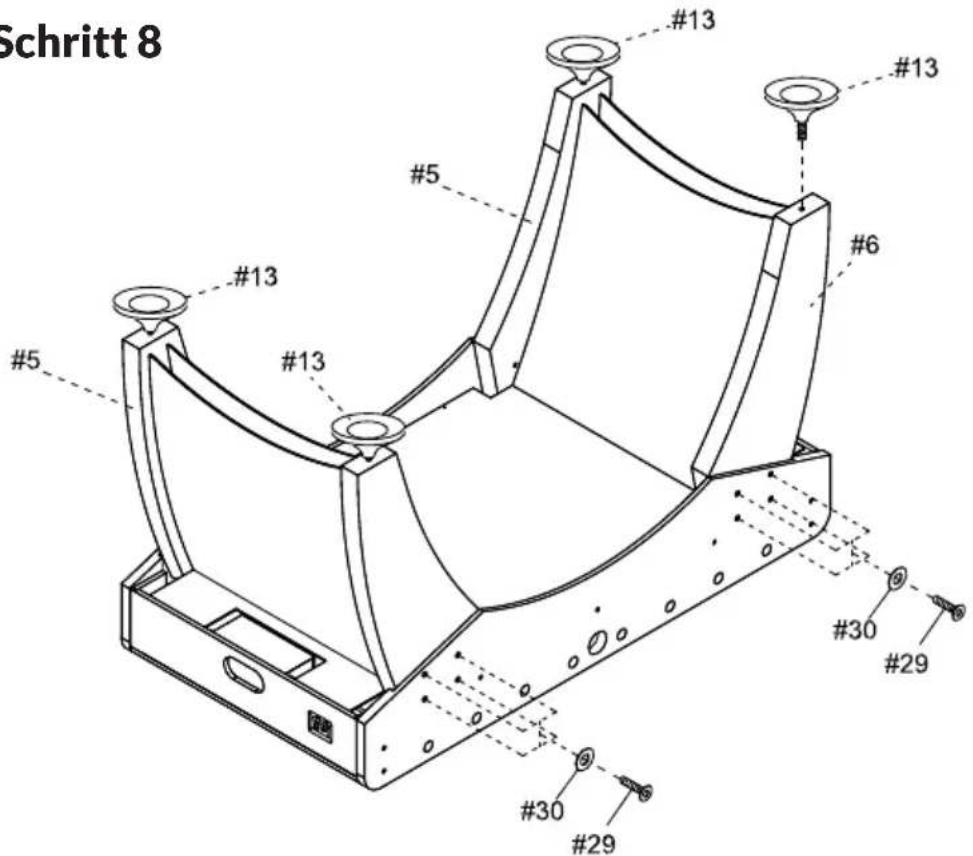

Schritt 8

FUNKTION VON LED-LEUCHTEN UNDELEKTRONISCHEM ZAHLER

Nehmen Sie den Netzstecker des Geräts und verbinden Sieihn mit der Steckdose in Ihrém Zimmer. Alle LED-Leuchten leuchten auf und der elektronische Zähler ist betriebsbereit.

Drücken Sie die EIN-Taste des elektronischen Zählers. Die Displays der Leiste leuchten auf und sind betriebsbereit. Der Counter ist in der Lage, für zwei Spieler oder Teams von 0 bis 99 Toren zu zahlen. Jedes Mal, wenn einer der Spieler oder das Team ein Tor schießt, fegt der Zähler das Tor zur Zahlung hinzu, gibt ein akustisches Signal und gibt auch eine LED-Lichtshow ab. Sie können das Spiel jederzeit starten.

Drücken Sie die RESET-Taste, wenn Sie das laufende Spiel stoppen und ein neues Spiel starten möchten. Beide Zähler werden auf Null zurückgesetzt. Du kannst dies jederzeit tun.

Drücken Sie die AUS-Taste des elektronischen Zährlers, um das Spiel zu stoppen. Die Anzeige des Zährlers erlischt. Ziehen Sie den Netzstecker aus der Steckdose und bewahren Sie den Kickertisch sicher auf.

REINIGUNG UND PFLEGE

Damit ein neuer Tischkicker seine perfekten Spieleigenschaften beibehalt, muss er natürlich ordentlich gepflegt werden. Dabei beschrankt sich die Pflege des Kickers hauptsächlich auf das Schmieren der Kickerstangen und die Reinigung des Spielfelds.

Reinigung der Spielerstanden

Zum Reinigen der Stangen geben Sie ein bisschen Fensterreiniger auf ein weiches Tuch und putzen damit die Stangen ab. Zudem schmieren Sie die Stangen noch, damit sie einen optimalen Lauf haben.

SchmierendrPlayerstangen

Reines Silikonöl eignet sich gut als Schmiermittel. Geben Sie nicht mehr als ein bis zwei Tropfen auf die jeweilige Stange. Diese Tropfen verteilen Sie dann auf der Stange und in die Lager. Wenn Sie zu viel Silikonöl auftragen, kann es tropfen und das Spielfeld sowie der Kickerball werden schmierig.

Reinigung des Spielfelds

Greifen Sie nicht zu aggressiven Reinigungsmitteln oder Reinigern, die sich nicht restlos entfernen setzen. Daher empfehlts sich die Reinigung des Tisches nur mit Wasser.

Sollten Sie ülige Rückstände auf dem Spielfeld haben, verwenden Sie vorzugsweise einen Fensterreiniger ohne besondere Zusätze.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte)dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

KONFORMITÄTSERKLÄRUNG

CE

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2011/65/EU (RoHS)

2014/30/EU (EMV)

2014/35/EU (LVD)
