MANUALE UTENTE Arrowhead Klarfit

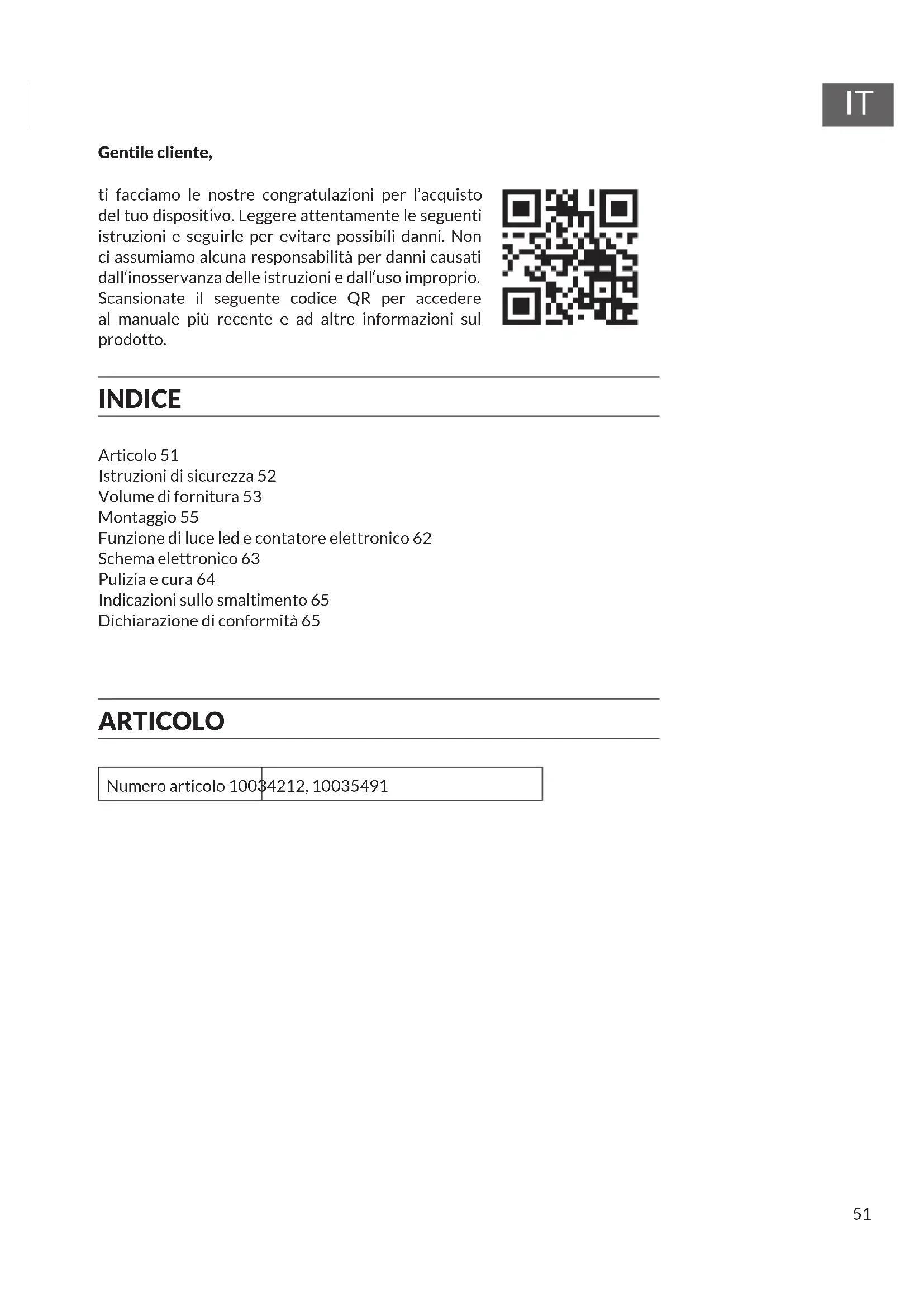

Articolo 51 Istruzioni di sicurezza 52 Volume di fornitura 53 Montaggio 55 Funzione di luce led e contatore elettronico 62 Schema elettronico 63 Pulizia e cura 64 Indicazioni sullo smaltimento 65 Dichiarazione di conformità 65 ARTICOLO Numero articolo 10034212, 10035491 Gentile cliente, ti facciamo le nostre congratulazioni per l’acquisto del tuo dispositivo. Leggere attentamente le seguenti istruzioni e seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni causati dall‘inosservanza delle istruzioni e dall‘uso improprio. Scansionate il seguente codice QR per accedere al manuale più recente e ad altre informazioni sul prodotto. INDICE52

• L’installazione può essere eseguita solo da un adulto. Il tavolo è di dimensioni relativamente grandi e non potrebbe non passare tra le porte. Pertanto, si consiglia di assemblare il tavolo di biliardino nella stanza in cui si desidera giocare.

• Se si desidera spostare il tavolo da gioco in un’altra stanza, potrebbe essere necessario rimuovere prima le gambe e quindi reinstallarle.

• Questo biliardino è solo per uso privato.

• Utilizzare questo dispositivo solo per lo scopo previsto.

• Attenersi alle seguenti istruzioni di sicurezza per garantire una lunga durata e una funzionalità ottimale del tavolo di biliardino:

• Non lasciare il biliardino fuori. Pioggia, neve e alta umidità danneggiano il materiale. Non è raccomandata neppure un’esposizione più lunga alla luce solare a causa dell’effetto sbiadente sui colori.

• Se si trasmette il biliardino ad un’altra persona, assicurarsi che la persona conosca il contenuto delle istruzioni di installazione e di funzionamento.

• Posizionare sempre questo biliardino su una supercie piana e stabile.

• Prima di ogni utilizzo, è necessario controllare tutte le parti per la loro funzione e, se non sono di uso perfetto, non utilizzare il biliardino.

• Utilizzare sempre un tappetino (cartone o moquette) sotto le gambe dell’unità per proteggere l’attrezzatura.

• ATTENZIONE: per evitare problemi durante il montaggio o il ssaggio delle gambe del tavolo, avvitare prima tutte le gambe del tavolo allo stesso modo e inne stringere per bene.

• Questo dispositivo non è destinato all’uso da parte di persone (compresi i bambini) che hanno ridotte capacità siche, sensoriali o mentali o che non hanno esperienza e conoscenza sufcienti; a meno che non abbiano ricevuto istruzioni da parte di una persona responsabile della loro sicurezza per l’uso del dispositivo.

• Non utilizzare il dispositivo con una spina danneggiata. Nemmeno quando il dispositivo non funziona, è stato danneggiato in qualche modo, veniva immerso in acqua o altro liquido. In questo caso, inviare il dispositivo all’indirizzo specicato per la riparazione o l’ispezione.53

pannello laterale gamba sinistra Parte frontale con cancello Parte frontale con cancello gamba destra staffa di supporto Campo da gioco Pedana A Pedana B vite calante Chiave esagonale Rondella di plastica Balla ricevente Pedine Manico per asta da gioco Tappo di chiusura Asta di gioco con cuscinetto in gomma Piastra sotto bordo Stabilizzatore Vite esagonale internamente

Viti Vite Vite Vite Stopper Porta Palla 2--Asta da gioco 2 Asta da gioco Rondella 5-Asta da gioco Alimentatore Viti Dado 3 -Asta da gioco

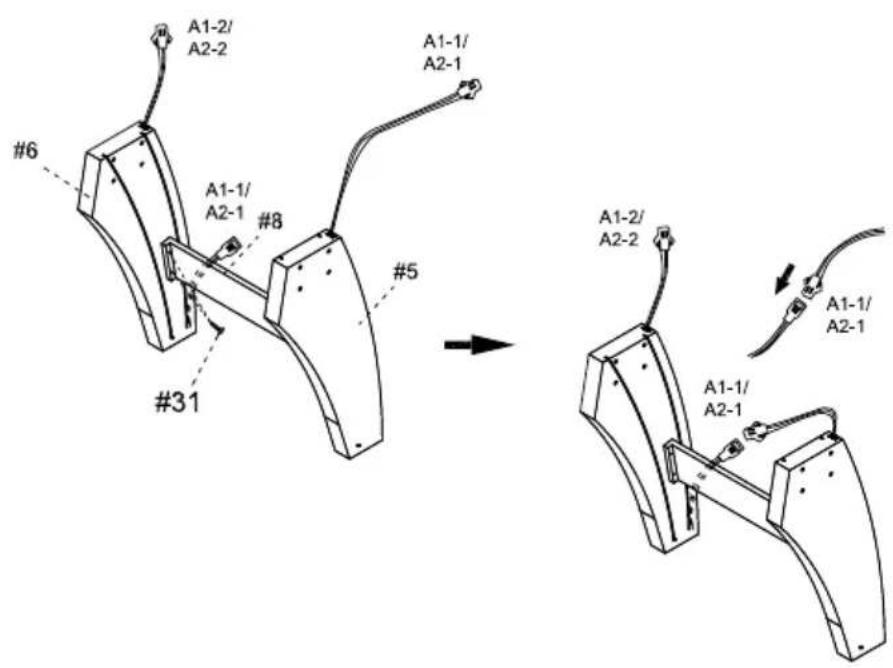

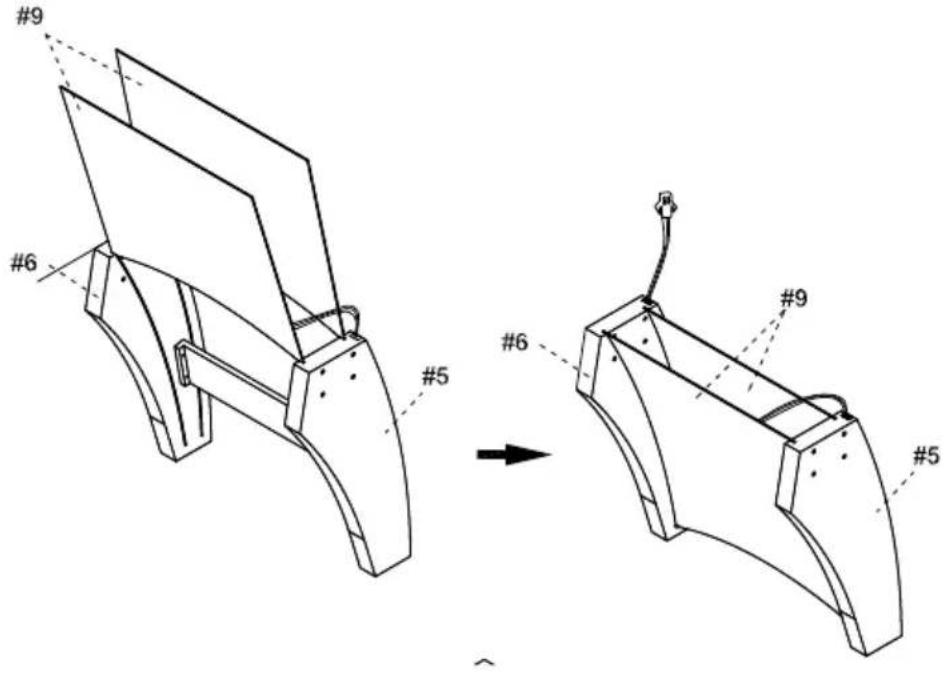

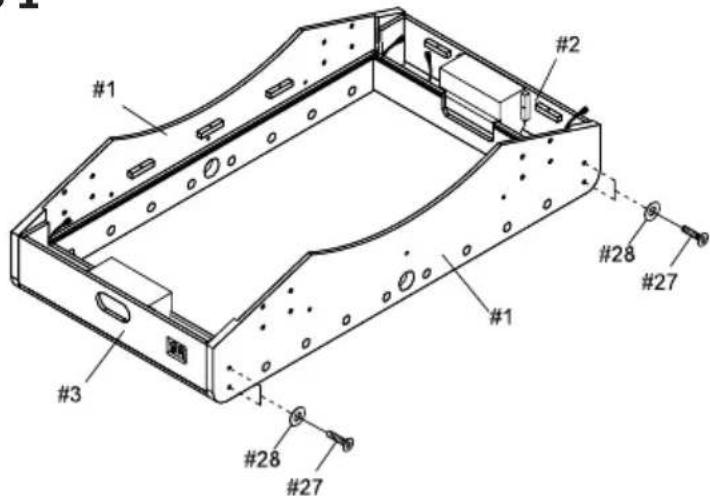

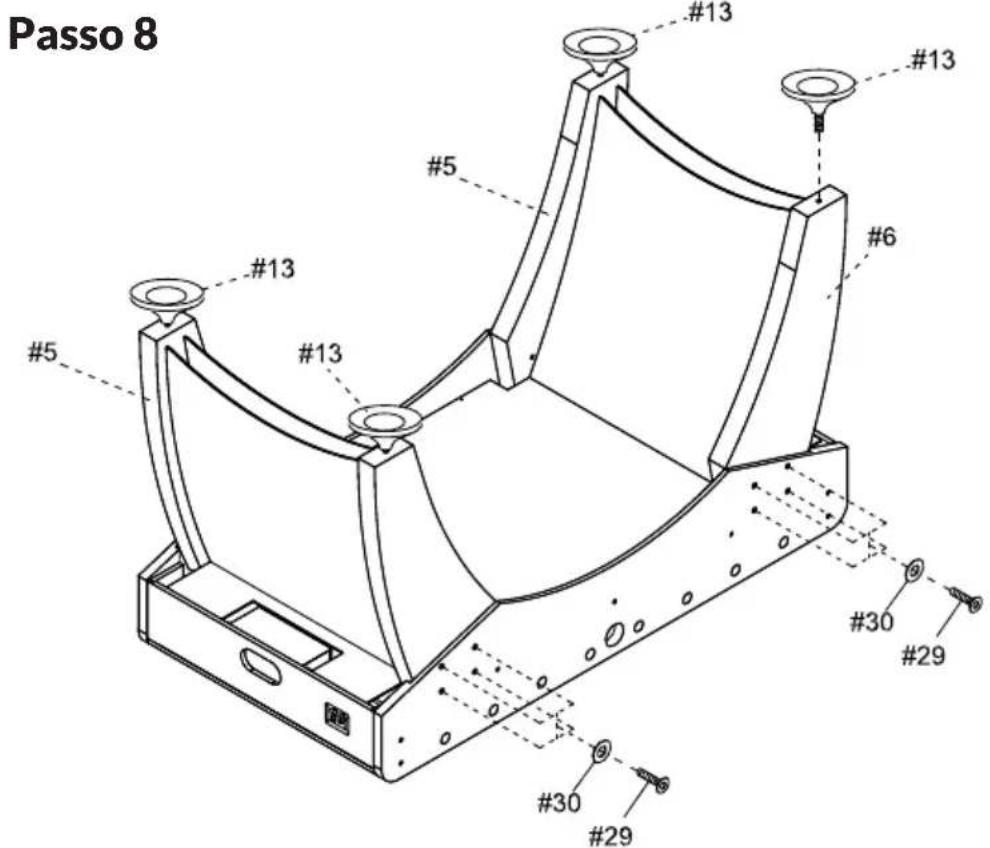

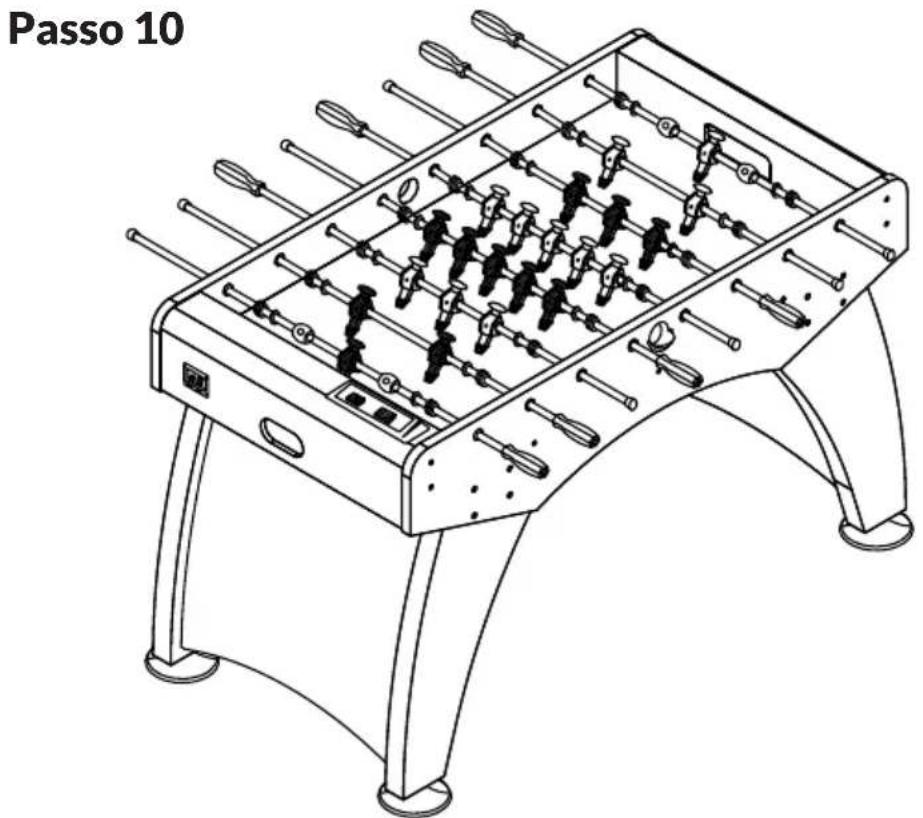

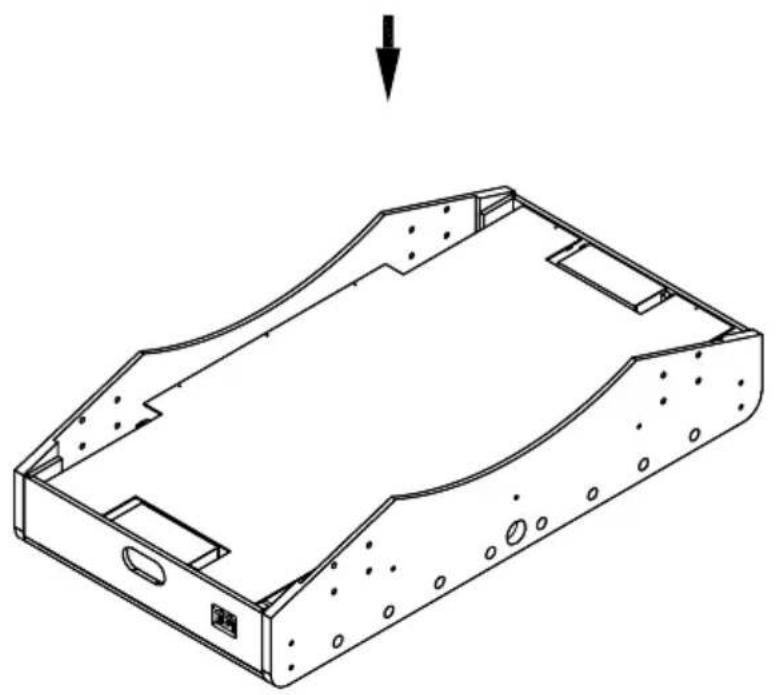

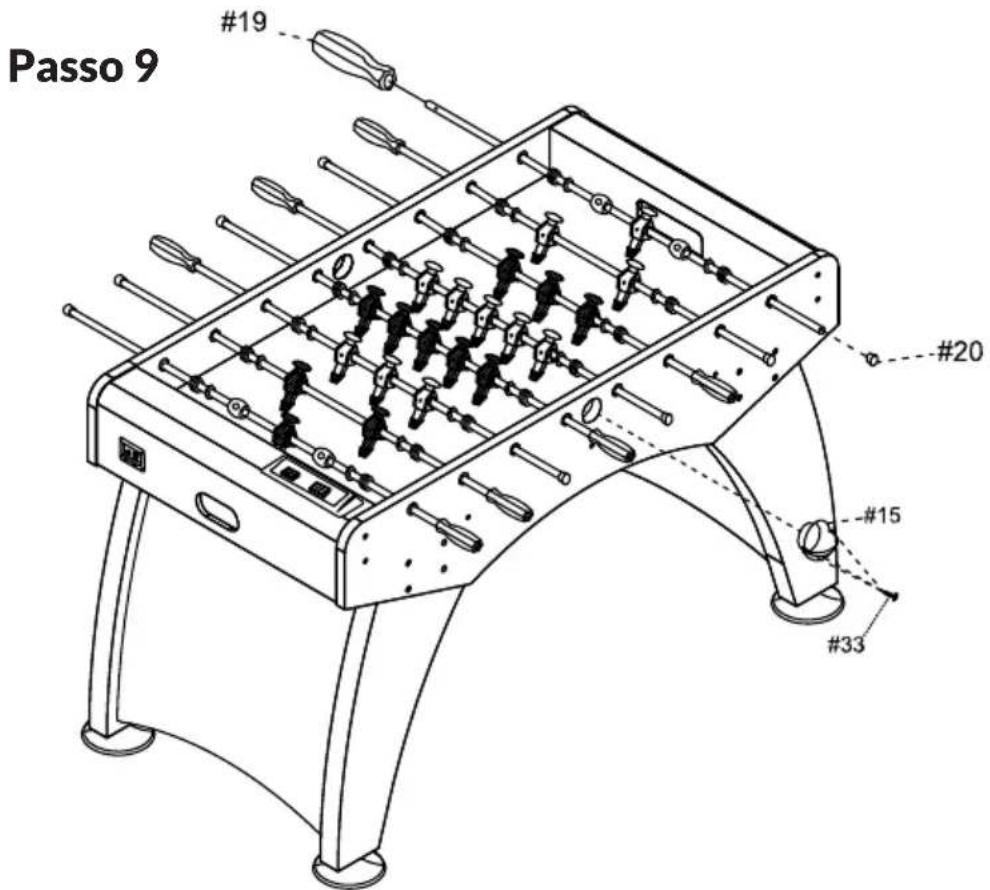

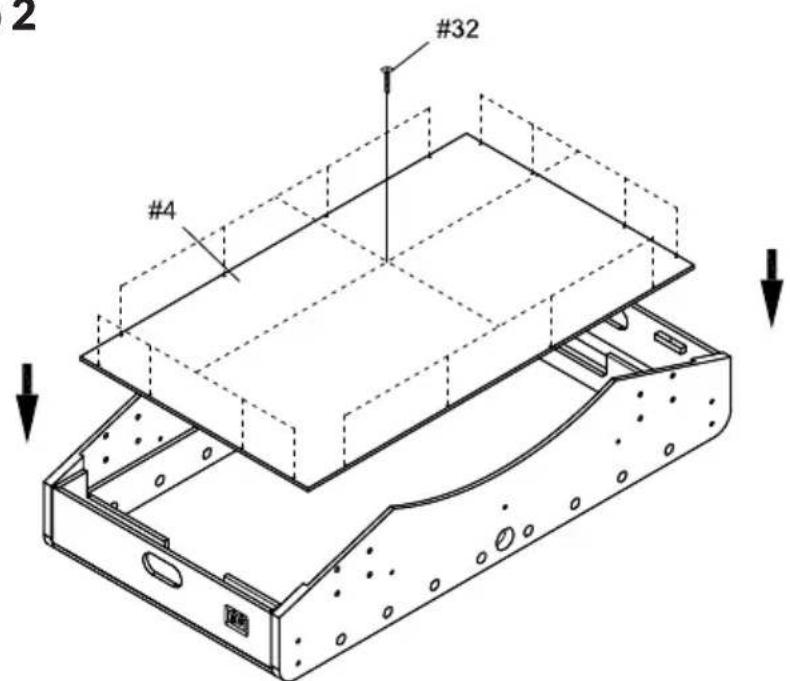

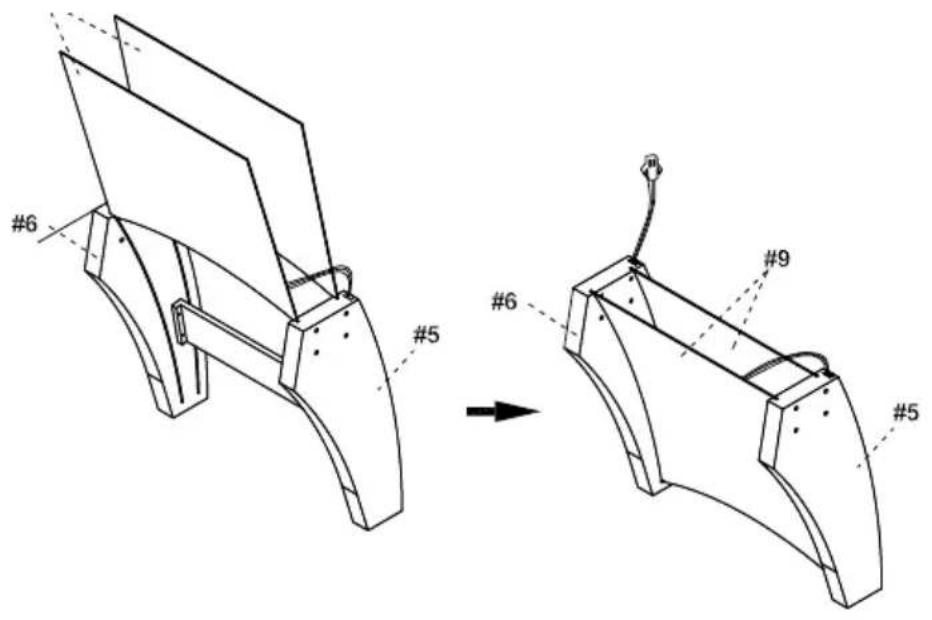

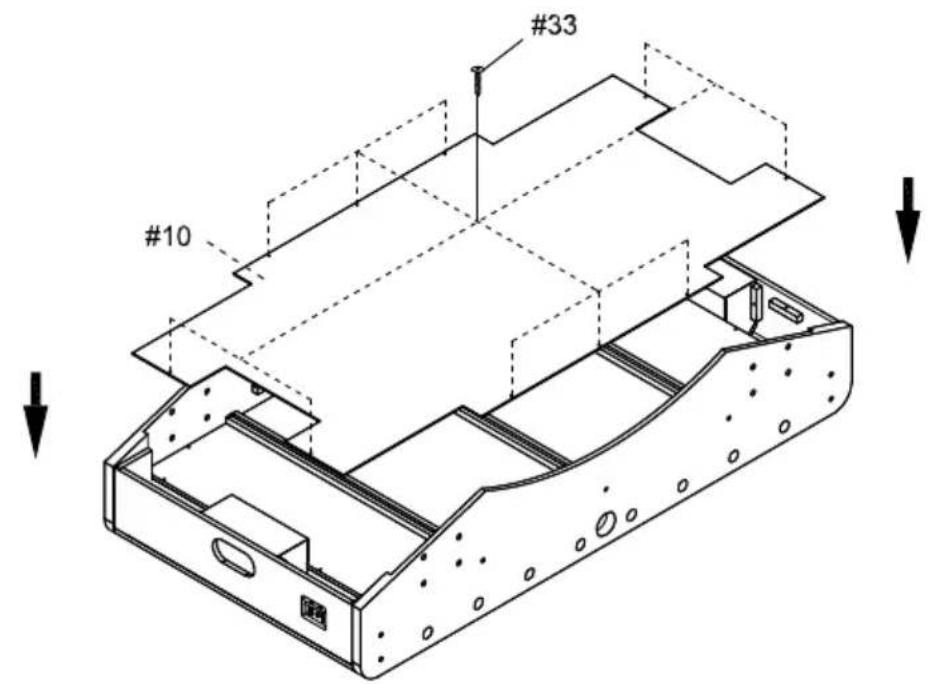

MONTAGGIO Passo 1 Passo 256

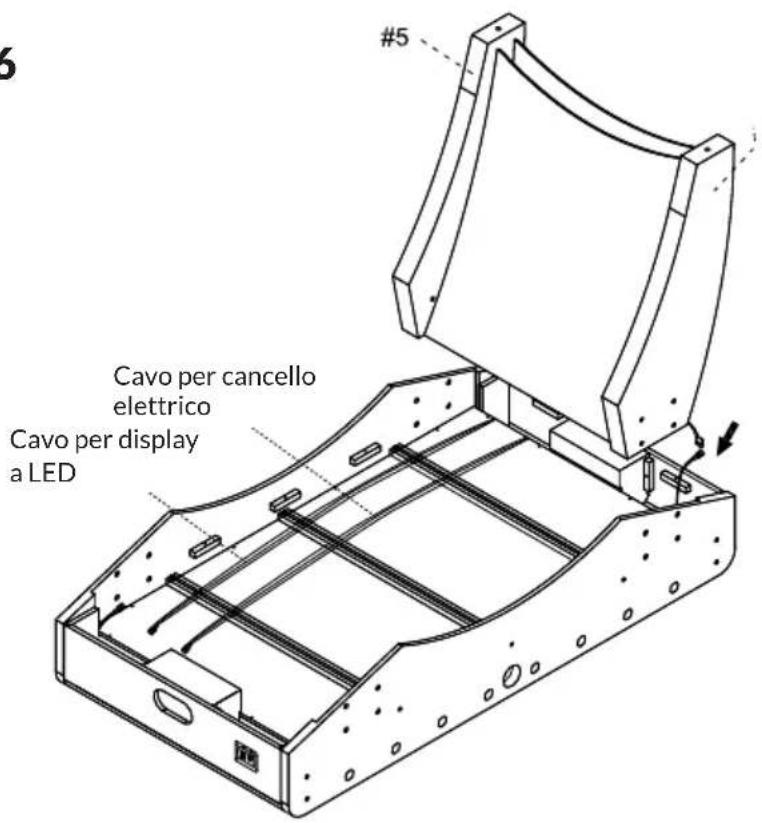

Passo 5 Passo 6 Cavo per cancello elettrico Cavo per display a LED58

FUNZIONE DI LUCE LED E CONTATORE

ELETTRONICO Prendere la spina di alimentazione del dispositivo e collegarla alla presa nella propria stanza. Tutte le luci a LED si accendono e il contatore elettronico è pronto per l’uso. Premere il pulsante ON del contatore elettronico. I display della barra si illuminano e sono pronti per l’uso. Il contatore è in grado di contare per due giocatori o squadre da 0 a 99 goal. Ogni volta che uno dei giocatori o una squadra segna un goal, il contatore aggiunge il punteggio al conteggio, emette un segnale acustico ed emette anche uno spettacolo di luci a LED. Puoi iniziare il gioco in qualsiasi momento. Premere il pulsante RESET se si desidera interrompere la partita corrente e iniziare una nuova partita. Entrambi i contatori vengono azzerati. Questo si può fare in qualsiasi momento. Premi il pulsante OFF sul contatore elettronico per fermare il gioco. Il display del contatore si spegne. Scollegare la spina di alimentazione dalla presa e tenere al sicuro il biliardino.63

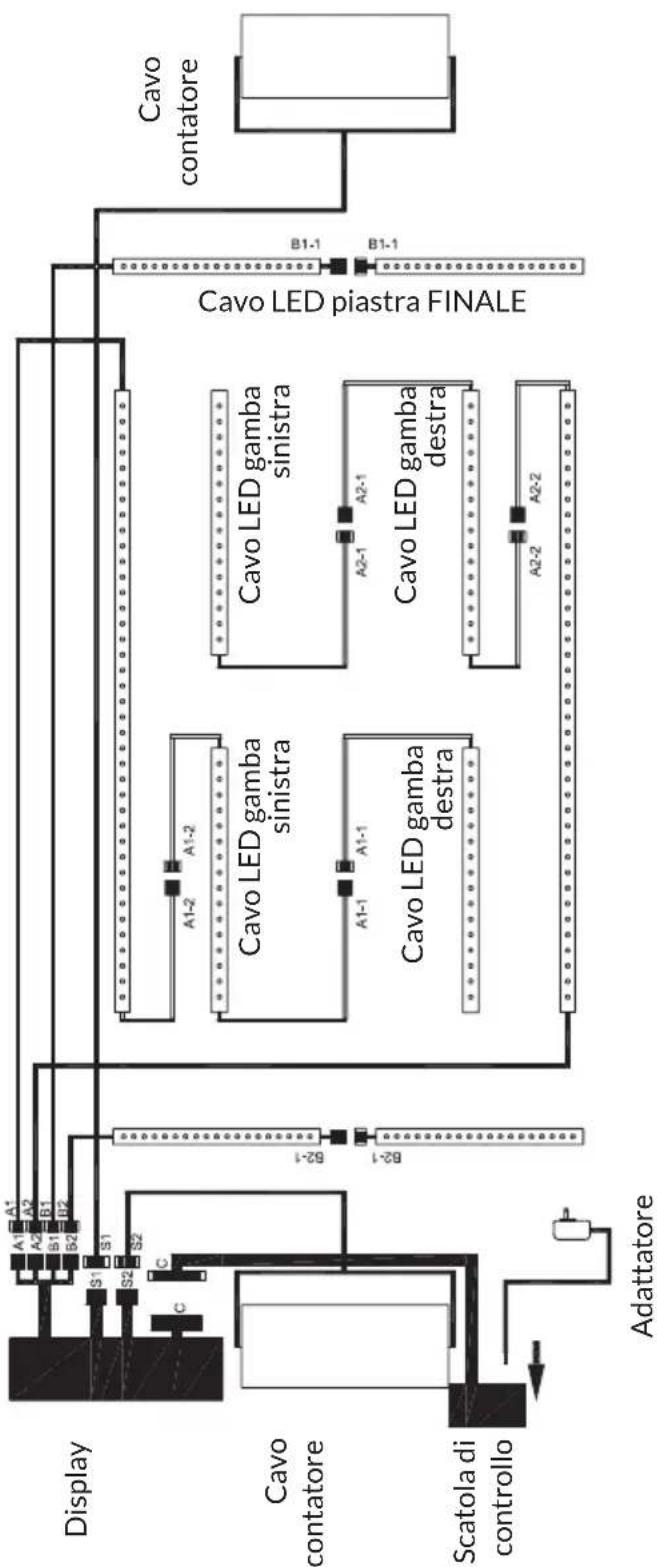

SCHEMA ELETTRONICO Display Cavo contatore Cavo contatore Cavo LED gamba sinistra Cavo LED gamba sinistra Cavo LED gamba destra Cavo LED gamba destra Scatola di controllo Adattatore Cavo LED piastra FINALE64

Afnché un nuovo biliardino possa mantenere le sue caratteristiche di gioco perfette, deve essere ovviamente ben curato. La cura del biliardino è limitata principalmente alla lubricazione delle aste da gioco e alla pulizia del campo da gioco. Pulizia delle aste da gioco Per pulire le aste, mettere un po’ di detergente per vetri su un panno morbido e spazzolare le aste. Inoltre, lubricare ancora le aste, in modo che abbiano un funzionamento ottimale. Lubricazione delle aste da gioco L’olio di silicone puro funziona molto bene come lubricante. Non mettere più di una o due gocce su ogni asta. Queste gocce vengono quindi distribuite sull´asta e nei bordi. Se si applica troppo olio di silicone, potrebbe gocciolare e il campo da gioco e la palla da calcio potrebbero ungere. Pulizia del campo da gioco Non cercare detergenti aggressivi o detergenti che non possono essere completamente rimossivi. Pertanto, la pulizia del tavolo è consigliata solo con acqua. Se si hanno residui oleosi sul campo da gioco, utilizzare preferibilmente un detergente per vetri senza additivi speciali.65

INDICAZIONI SULLO SMALTIMENTO

Se l’illustrazione a sinistra (bidone della spazzatura barrato da una croce) si trova sul prodotto, si applica la Direttiva europea 2012/19 / UE. Questi prodotti non devono essere smaltiti insieme ai normali riuti domestici. Scopri le normative locali per la raccolta differenziata di apparecchiature elettriche ed elettroniche. Seguire le normative locali e non gettare i vecchi elettrodomestici nei riuti domestici. Lo smaltimento conforme delle vecchie apparecchiature protegge l’ambiente e la salute di altre persone da possibili conseguenze negative. Il riciclaggio dei materiali aiuta a ridurre il consumo di materie prime.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania. Questo prodotto è conforme alle seguenti direttive europee: 2011/65 / UE (RoHS) 2014/30 / UE (EMC) 2014/35 / UE (LVD))67
