PSS4 - Haut-parleur Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sélecteur d’enceintes stéréo 4 canaux haute puissance
Marque	Pyle
Modèle	PSS4
Nombre de zones/paires d’enceintes	Jusqu’à 4 paires (A, B, C, D)
Puissance maximale par canal	100 Watts
Impédance des enceintes	8 ohms (minimum)
Réponse en fréquence	20 Hz - 20 KHz
Calibre de câble accepté	Jusqu’à 14 AWG
Matériau du boîtier	Fer
Dimensions (L x P x H)	12 x 11,38 x 5 cm (4,72 x 7,48 x 1,97 pouces)
Poids	Environ 0,8 kg (non spécifié précisément)
Alimentation	Passif (aucune alimentation externe requise)
Fonctions principales	Sélection indépendante de 4 paires d’enceintes, boutons marche/arrêt, circuit de protection
Protection	Circuit de protection contre les dommages aux enceintes et à l’amplificateur
Installation	Branchement direct entre amplificateur et enceintes ; bornes à levier
Compatibilité amplificateur	Amplificateurs stéréo jusqu’à 50 W par canal (recommandation constructeur)
Possibilité d’étiquetage	Oui, zone prévue pour identifier chaque paire d’enceintes
Contenu de l’emballage	Sélecteur PSS4, mode d’emploi
Entretien et nettoyage	Essuyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Éteindre l’amplificateur avant toute connexion ; ne pas connecter plusieurs amplis ; respecter les impédances
Pièces détachées et réparabilité	Non réparable par l’utilisateur ; contacter le SAV Pyle en cas de problème
Informations générales	Fabriqué pour PyleUSA ; avertissement Californie Prop 65

FOIRE AUX QUESTIONS - PSS4 Pyle

Combien de paires d'enceintes puis-je connecter au PSS4 ?

Vous pouvez connecter jusqu'à 4 paires d'enceintes, correspondant aux zones A, B, C et D.

Quelle est la puissance maximale supportée par le sélecteur ?

Le PSS4 peut gérer jusqu'à 100 watts par canal. Cependant, le fabricant recommande d'utiliser un amplificateur de 50 watts maximum par canal pour une sécurité optimale.

Puis-je utiliser des enceintes de 4 ohms avec le PSS4 ?

Non, l'impédance minimale requise est de 8 ohms. L'utilisation d'enceintes de 4 ohms pourrait endommager l'amplificateur ou le sélecteur.

Comment installer le sélecteur d'enceintes ?

Éteignez l'amplificateur. Connectez les câbles de l'amplificateur aux bornes AMP du sélecteur (respectez les polarités + et -). Connectez ensuite chaque paire d'enceintes aux bornes SPK A, B, C ou D. Utilisez du câble de calibre 14 ou inférieur.

Puis-je connecter plusieurs amplificateurs au PSS4 ?

Non, ne connectez qu'un seul amplificateur au sélecteur. La borne AMP est conçue pour un seul récepteur/amplificateur.

Comment activer ou désactiver une zone d'enceintes ?

Appuyez sur le bouton correspondant (A, B, C ou D) pour allumer la zone. Pour éteindre, appuyez à nouveau pour le remettre en position relevée (off).

Que faire si je n'entends aucun son sur une zone ?

Vérifiez que le bouton de la zone est enfoncé (on), que les connexions sont bien serrées et que l'amplificateur est allumé. Assurez-vous également que l'impédance totale est correcte.

Le sélecteur nécessite-t-il une alimentation électrique ?

Non, le PSS4 est un appareil passif : il ne nécessite aucune alimentation externe. Il distribue simplement le signal audio de l'amplificateur.

Puis utiliser des câbles de calibre 12 ?

Oui, le sélecteur accepte les câbles jusqu'au calibre 14. Les câbles de calibre 12 (plus gros) ne sont pas recommandés car ils pourraient ne pas entrer dans les bornes. Utilisez du calibre 14 pour des performances optimales.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel de Pyle.

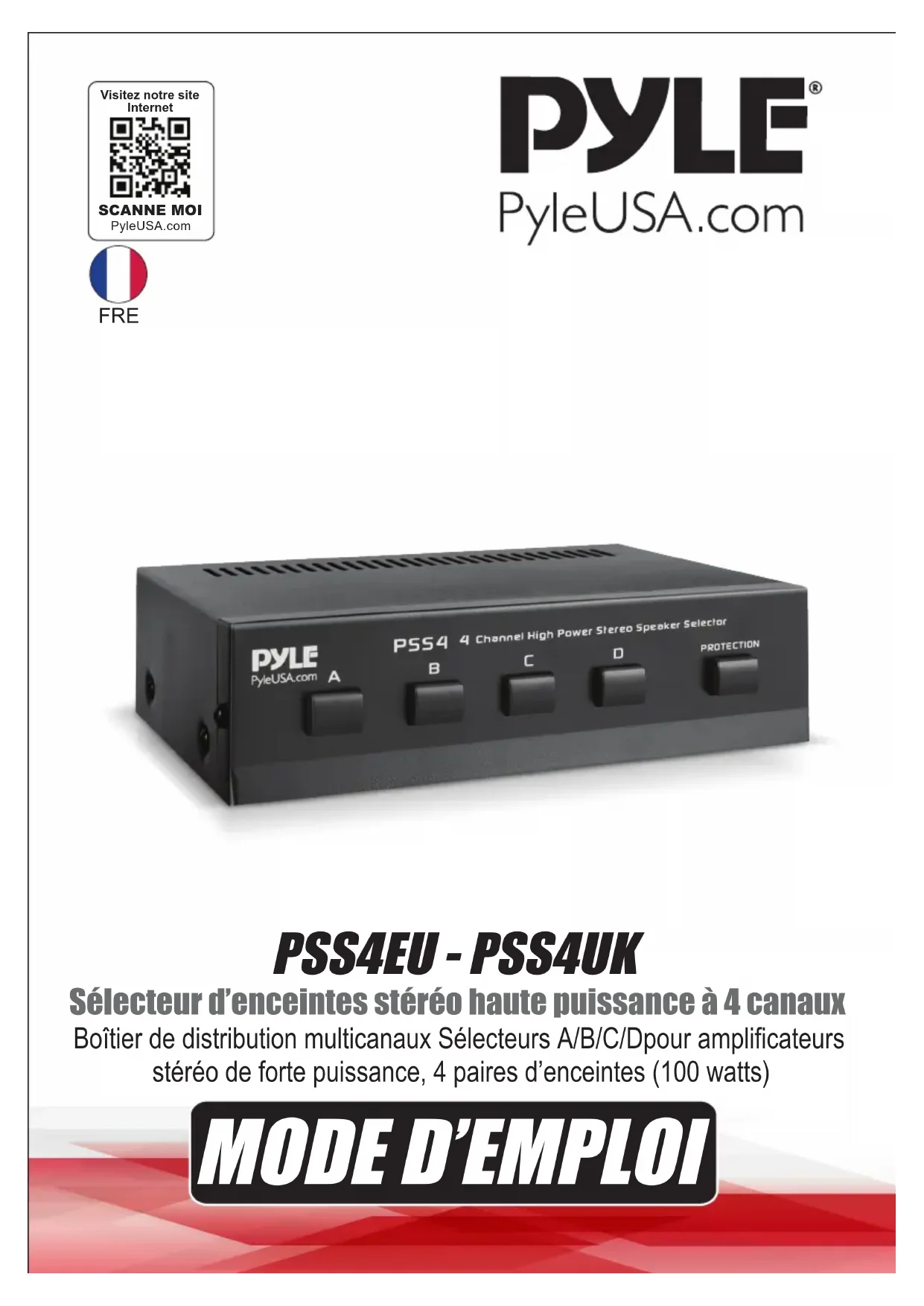

MODE D'EMPLOI PSS4 Pyle

Sélecteur d'enceintes stéréo haute puissance à 4 canaux

Boîtier de distribution multicanaux Sélecteurs A/B/C/Dpour amplificateurs stéréo de forte puissance, 4 paires d'enceintes (100 watts)

MODE D'EMPLOI

À propos de PyleUSA

Fondée dans les années 1960, Pyle est devenue un fabricant renommé de woofers avancés et de haute qualité. Notre aventure a commencé avec le célèbre Pyle Driver, qui est rapidement devenu un nom incontournable dans le domaine des haut-parleurs d'origine. À la fin du 20e siècle, nous avons élargi notre gamme pour inclure des haut-parleurs de remplacement, des équipements audios pour voiture, audio domestique, audio marin ainsi que des instruments de musique et équipements audio professionnels sous la marque Pyle Pro.

Pyle Car:

Transformez votre voiture en un environnement d'écoute parfait grâce à nos haut-parleurs, amplificateurs et unités principales à des prix compétitifs. Améliorez les haut-parleurs d'usine pour une meilleure expérience musicale. Découvrez également nos accessoires comme les systèmes de navigation, lecteurs DVD, interfaces iPod et caméras axées sur la sécurité.

Pyle Home:

Explorez une gamme de produits pour le divertissement à domicile, y compris des projecteurs, téléviseurs, supports, et technologies HD.

Pyle Home propose également des mini haut-parleurs à basses améliorées, des casques, des tourne-disques vintages, des amplificateurs de puissance, des haut-parleurs à pavillon et bien plus encore pour une expérience multimédia enrichie, que ce soit à la maison ou en déplacement.

Pyle Pro:

En tant que leader mondial des équipements audio, Pyle Pro répond aux besoins des musiciens, ingénieurs de studio et amateurs. Nos systèmes de sonorisation, équipés de microphones sans fil, batteries rechargeables et stations d'accueil pour iPod/iPhone, sont idéaux pour divers événements. Découvrez notre nouvelle gamme de guitares, pédales d'effet et convertisseurs USB-analogique, le tout sans jamais compromettre la qualité.

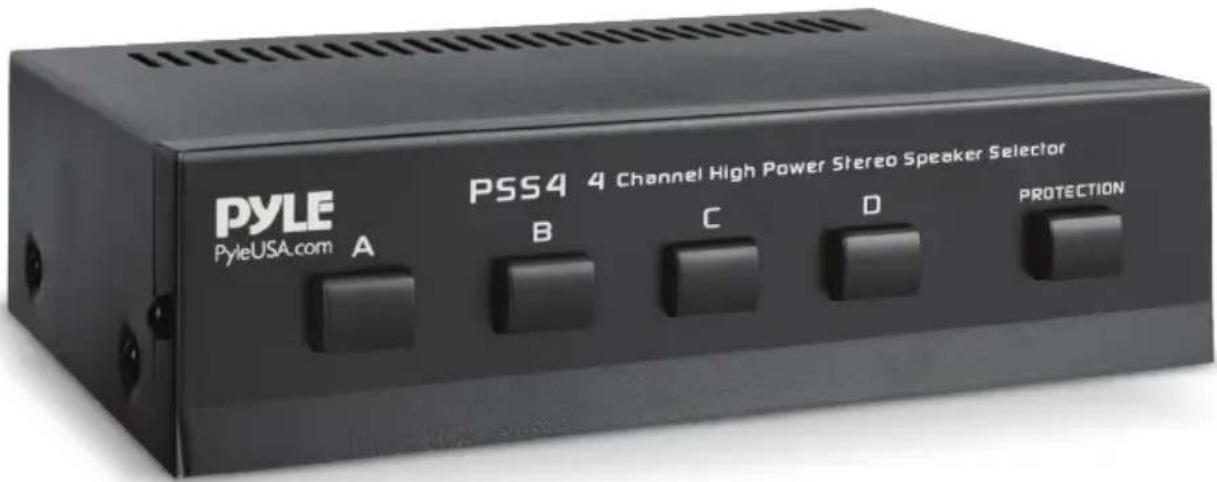

Le PSS4 permet de connecter jusqu'à quatre paires d'enceintes distinctes à l'amplificateur/récepteur stéréo. Le centre de contrôle est particulièrement pratique si vous avez des enceintes dans différentes pièces et vous souhaitez les allumer et les éteindre indépendamment les uns des autres. Vous pouvez écouter sur plusieurs paires d'enceintes en même temps.

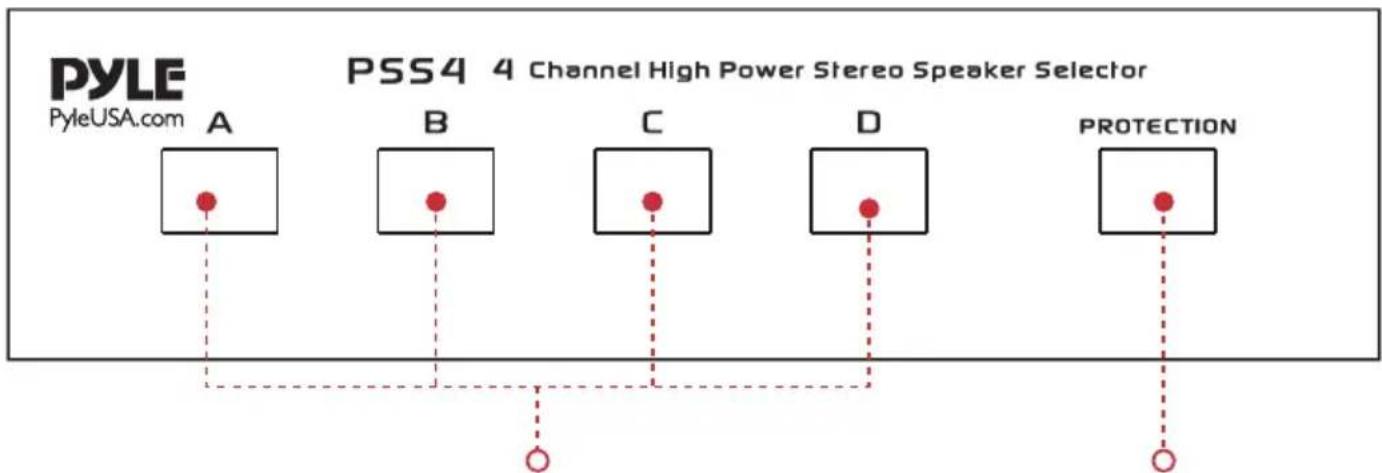

PYLE PyleUSA.com A B C D PROTECTION PSS4 4 Channel High Power Stereo Speaker Selector

Boutons de borne Boutons de protection

Le centre de contrôle permet d'utiliser un à quatre ensembles d'enceintes à la fois et est conçu pour fonctionner avec un récepteur/amplificateur stéréo d'une puissance maximale de 50 watts par canal et des enceintes d'une impédance minimale de 8 ohms (voir "Tableau des impédances" à la page 5).

INSTALLATION

• N'utilisez les sélecteurs d'enceintes PYLE PRO qu'avec des amplificateurs de 50 watts par canal ou moins.
• Le sélecteur d'enceintes PYLE PRO est conçu pour accepter n'importe quelle taille de câble d'enceinte jusqu'à un calibre de 14. Si vous utilisez un câble d'enceinte non terminé, n'utilisez pas de câble d'enceinte d'un calibre supérieur à 14. Plus le numéro de calibre est bas, plus le câble est gros (par exemple, un câble de calibre 12 est plus gros qu'un câble de calibre 14).
• Ne pas connecter les sorties d'un sélecteur aux entrées d'un autre sélecteur d'enceintes.

ÉTABLIR DES LIENS

Le centre de contrôle répartit la puissance de l'amplificateur/récepteur différemment pour les bornes des enceintes. (Ceci est particulièrement visible lorsqu'une seule paire d'enceintes est connectée). Si vous connectez plus d'une paire d'enceintes, consultez le "Tableau d'impédance" à la page 5 pour sélectionner les meilleures bornes à connecter). Pour des performances optimales, les connexions doivent être effectuées en fonction de la fréquence d'utilisation de chaque groupe d'orateurs.

Attention: Pour éviter d'endommager les enceintes ou le récepteur/amplificateur:

• Assurez-vous que le récepteur/amplificateur est éteint avant d'effectuer les connexions.
• Ne laissez pas les extrémités dénudées des câbles des enceintes se toucher ou toucher les bornes adjacentes du centre de contrôle.
• Ne connectez pas plus d'une paire d'enceintes à chaque ensemble de bornes.

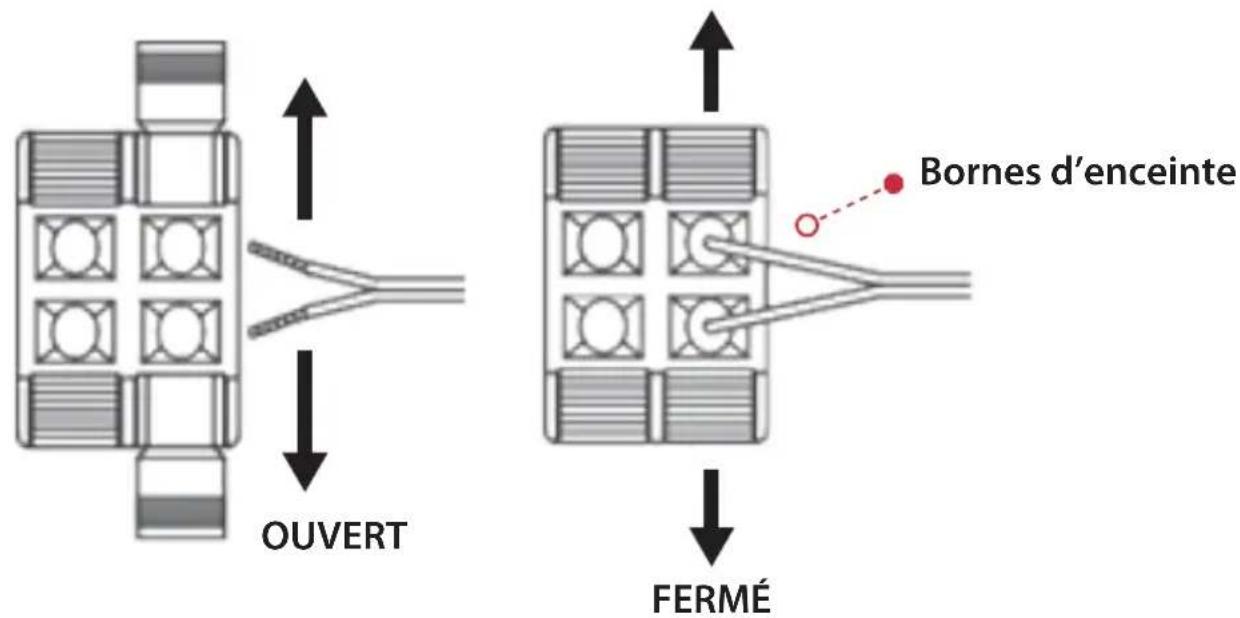

Ouvrez les bornes SPK souhaitées sur le centre de contrôle. Insérez les fils positifs (+) des enceintes dans les bornes positives (rouges) et les fils négatifs (-) dans les bornes négatives (noires), en fonction des bornes L (gauche) et R (droite) respectives. Appuyez ensuite sur les languettes pour les fermer.

OUVERT FERMÉ Bornes d'enceinte

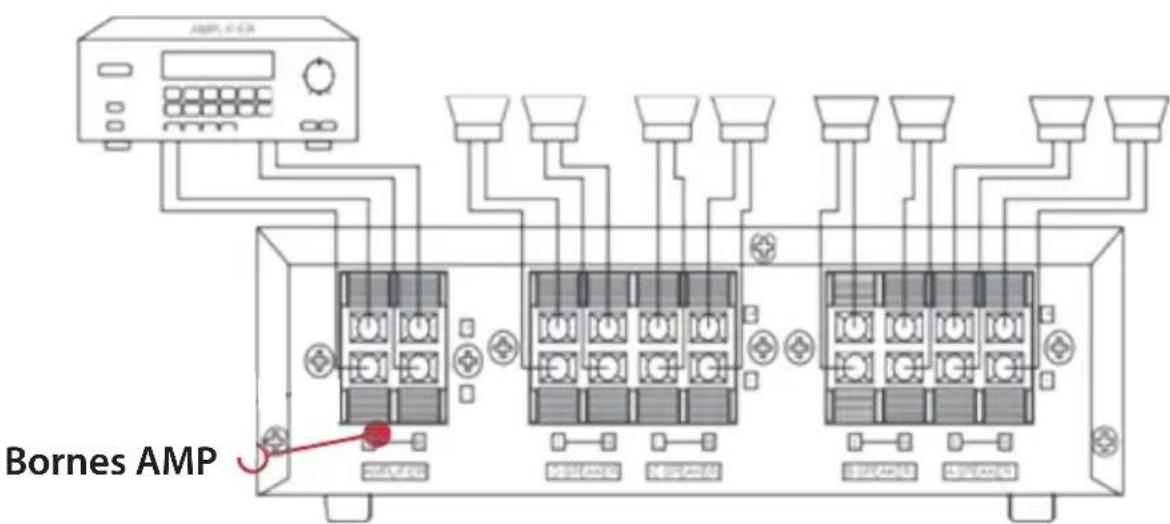

BORNES AMP

Appuyez sur pour ouvrir les bornes AMP du centre de contrôle, puis insérez les fils positif (+) et négatif (-) du récepteur/amplificateur dans les bornes positive (rouge) et négative (-), puis appuyez sur les languettes pour les fermer.

Notes :

• Si l'amplificateur/récepteur possède plus d'un jeu de bornes d'enceintes (A et B), ne connectez que l'un ou l'autre au centre de contrôle.
• Pour de meilleurs résultats, nous recommandons d'utiliser un câble d'enceinte à deux fils, de calibre 14 (non fourni) pour la plupart des connexions.
  Si vous prévoyez de placer les enceintes à plus de 24 mètres du centre de contrôle, utilisez un câble de calibre supérieur.

FONCTIONNEMENT

Attention: Pour éviter d'endommager le récepteur/amplificateur, réglez le volume au minimum avant de modifier les réglages du centre de contrôle.

Pour allumer une paire d'enceintes connectées au centre de contrôle, il suffit d'appuyer sur la touche souhaitée. Par exemple, pour allumer l'ensemble des enceintes connectées au SPK A, appuyez sur A.

Pour éteindre une paire d'enceintes, appuyez à nouveau sur la touche de manière à ce qu'elle soit en position "out".

Remarque: Si aucune enceinte n'est connectée à un groupe de bornes, n'appuyez pas sur la touche de commande correspondante.

L'impédance est une mesure de la charge imposée au récepteur/amplificateur par les enceintes. La charge imposée au récepteur/amplificateur par le centre de contrôle varie en fonction du nombre de paires d'enceintes allumées en même temps et des enceintes allumées. Le graphique ci-dessous montre l'impédance pour toutes les combinaisons possibles d'enceintes de 8 ohms.

Configuration des enceintes	Impédance (Q)
A, B, C or D 8
A+B, A+C, A+DB+C, B+D, C+D	4
A+B+C, A+B+DA+C+D, B+C+D	3.1
A+B+C+D 2.4

PSS4

Sélecteur d'enceinte stéréo à 4 canaux

Boîtier de distribution pour amplificateur stéréo multicanal haute puissance Commutateurs A/B/C/D, 4 paires d'enceintes (100 watts

Caractéristiques:

• Boîtier de distribution pour amplificateur stéréo multicanaux haute puissance Commutateurs A/B/C/D
• Nouveau sélecteur de canaux d'enceintes à 4 zones amélioré
• Jusqu'à 4 paires d'enceintes séparées pour votre système stéréo
• Accepte les câbles d'enceintes jusqu'à un calibre de 14
• Peut gérer 100 watts par canal avec des systèmes d'enceintes
• Circuit de protection pour un fonctionnement sans dommages
• Prévient l'usure des enceintes
• Lit le son à partir de huit ensembles différents d'enceintes stéréo.
• Chaque entrée dispose d'un interrupteur ON/OFF
• Possibilité d'ajouter des étiquettes sur les boutons pour identifier les différents intervenants

Inclus dans le paquet:

• Sélecteur d'enceinte stéréo à 4 canaux
• Mode d'emploie

Caractéristiques techniques:

• Alimentation : 100 Watts
• Composition : Fer
• Impédance : 8 ohms
• Réponse en fréquence : 20Hz-20KHz
• Dimensions (L x P x H) :

4.72" x 7.48" x 1.97"-pouces / 12 x 11,38 x 5 -centimètre

Avertissement Californie Prop 65

AVERTISSEMENT:

Ce produit peut vous exposer à des produits chimiques qui, selon l'État de Californie, provoquent des cancers, des anomalies congénitales et d'autres troubles de la reproduction. Ne pas ingérer.

Pour plus d'informations, voir : www.P65warnings.ca.gov

Enregistrer le produit

Merci d'avoir choisi PyleUSA. En enregistrant votre produit, vous vous assurez de bénéficier de tous les avantages de notre garantie exclusive et de notre support client personnalisé. Remplissez le formulaire pour accéder à l'assistance d'experts et conserver votre achat PyleUSA en parfait état.

COMMENCEZ ICI

Questions ? Commentaires ?

Nous sommes là pour vous aider !

Téléphone: (1) 718-535-1800

PyleUSA.com/ContactUs

VISITA IL NOSTRO SITO SCANSIONAMI PyleUSA.com

PYLE®

PyleUSA.com

PYLE PyleUSA.com A PSS4 4 Channel High Power Stereo Speaker Selector B C D PROTECTION

PSS4EU - PSS4UK
