PSS4 - Głośnik Pyle - Bezpłatna instrukcja obsługi

Typ produktu	4-kanałowy, wysokiej mocy przełącznik głośników stereo
Marka	Pyle
Model	PSS4
Liczba stref/par głośników	Do 4 par (A, B, C, D)
Maksymalna moc na kanał	100 Watów
Impedancja głośników	8 omów (minimum)
Pasmo przenoszenia	20 Hz - 20 kHz
Akceptowany przekrój kabla	Do 14 AWG
Materiał obudowy	Żelazo
Wymiary (dł. x gł. x wys.)	12 x 11,38 x 5 cm (4,72 x 7,48 x 1,97 cala)
Waga	Około 0,8 kg (nie podano dokładnie)
Zasilanie	Pasywne (nie wymaga zewnętrznego zasilania)
Główne funkcje	Niezależny wybór 4 par głośników, przyciski włącz/wyłącz, obwód zabezpieczający
Zabezpieczenie	Obwód zabezpieczający przed uszkodzeniem głośników i wzmacniacza
Instalacja	Bezpośrednie podłączenie między wzmacniaczem a głośnikami; zaciski dźwigniowe
Kompatybilność ze wzmacniaczem	Wzmacniacze stereo do 50 W na kanał (zalecenie producenta)
Możliwość oznaczania	Tak, przewidziane miejsce do identyfikacji każdej pary głośników
Zawartość opakowania	Przełącznik PSS4, instrukcja obsługi
Konserwacja i czyszczenie	Wycierać suchą, miękką szmatką; nie używać ściernych środków czyszczących
Bezpieczeństwo	Wyłączyć wzmacniacz przed jakimkolwiek podłączeniem; nie podłączać wielu wzmacniaczy; przestrzegać impedancji
Części zamienne i naprawialność	Nienaprawialny przez użytkownika; w razie problemów skontaktuj się z serwisem Pyle
Informacje ogólne	Wyprodukowano dla PyleUSA; ostrzeżenie California Prop 65

Często zadawane pytania - PSS4 Pyle

Ile par głośników mogę podłączyć do PSS4?

Można podłączyć do 4 par głośników, odpowiadających strefom A, B, C i D.

Jaka jest maksymalna moc obsługiwana przez przełącznik?

PSS4 może obsłużyć do 100 watów na kanał. Jednak producent zaleca używanie wzmacniacza o mocy maksymalnie 50 watów na kanał dla optymalnego bezpieczeństwa.

Czy mogę używać głośników 4-omowych z PSS4?

Nie, minimalna wymagana impedancja wynosi 8 omów. Użycie głośników 4-omowych może uszkodzić wzmacniacz lub przełącznik.

Jak zainstalować przełącznik głośników?

Wyłącz wzmacniacz. Podłącz kable wzmacniacza do zacisków AMP przełącznika (przestrzegaj polaryzacji + i -). Następnie podłącz każdą parę głośników do zacisków SPK A, B, C lub D. Użyj kabla o przekroju 14 AWG lub mniejszym.

Czy mogę podłączyć wiele wzmacniaczy do PSS4?

Nie, podłącz tylko jeden wzmacniacz do przełącznika. Zacisk AMP jest przeznaczony dla jednego odbiornika/wzmacniacza.

Jak włączyć lub wyłączyć strefę głośników?

Naciśnij odpowiedni przycisk (A, B, C lub D), aby włączyć strefę. Aby wyłączyć, naciśnij ponownie, aby przywrócić go do pozycji podniesionej (wyłączony).

Co zrobić, jeśli nie słychać dźwięku w strefie?

Sprawdź, czy przycisk strefy jest wciśnięty (włączony), czy połączenia są dobrze dokręcone i czy wzmacniacz jest włączony. Upewnij się również, że całkowita impedancja jest prawidłowa.

Czy przełącznik wymaga zasilania elektrycznego?

Nie, PSS4 to urządzenie pasywne: nie wymaga zewnętrznego zasilania. Po prostu dystrybuuje sygnał audio ze wzmacniacza.

Czy mogę używać kabli o przekroju 12 AWG?

Tak, przełącznik akceptuje kable do przekroju 14 AWG. Kable o przekroju 12 AWG (grubsze) nie są zalecane, ponieważ mogą nie zmieścić się w zaciskach. Użyj przekroju 14 AWG dla optymalnej wydajności.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com lub na oficjalnej stronie Pyle.

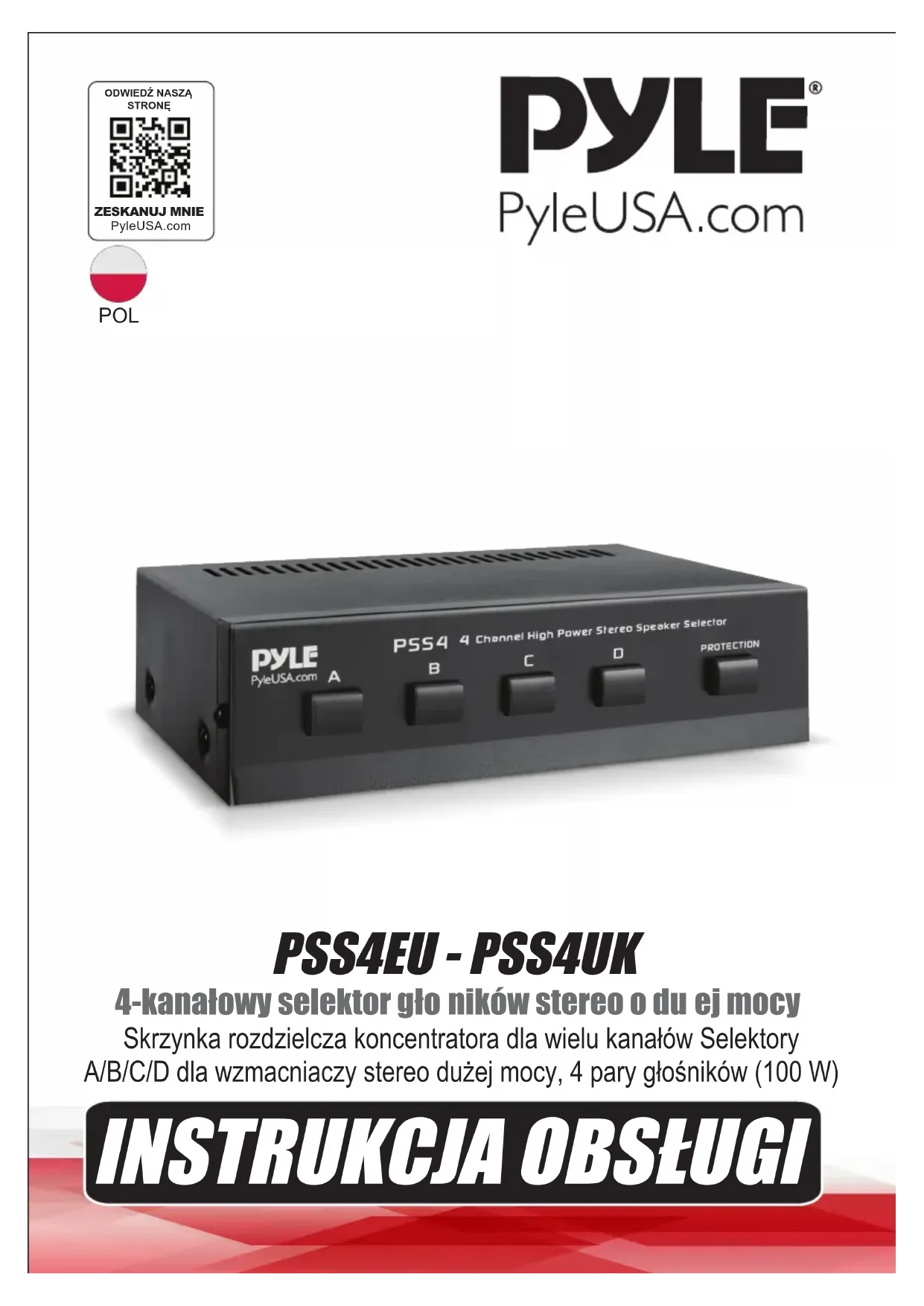

INSTRUKCJA OBSŁUGI PSS4 Pyle

4-kanałowy selektor gło ników stereo o du ej mocy

Skrzynka rozdzielcza koncentratora dla wielu kanałów Selektory A/B/C/D dla wzmacniaczy stereo dużej mocy, 4 pary głośników (100 W)

INSTRUKCJA OBSŁUGI

O PyleUSA:

Firma Pyle, założona w latach 60-tych XX wieku, stała się renomowanym producentem wysokiej jakości zaawansowanych głośników niskoto-nowych. Nasza podróż rozpoczęła się od kultowego głośnika Pyle Driver, który stał się powszechnie znaną marką oryginalnych głośników. Pod koniec XX wieku rozszerzyliśmy naszą działalność o głośniki zamienne, głośniki samochodowe, sprzęt audio do domu, marine audio oraz profesjonalne audio i instrumenty muzyczne z naszą linią Pyle Pro.

Pyle Car:

Przekształć swój samochód w idealne środowisko odsłuchowe dzięki naszym konkurencyjnym cenowo głośnikom, wzmacniaczom i radioodtwarzaczom. Zmodernizuj fabryczne głośniki, aby poprawić swoje wrażenia muzyczne. Zapoznaj się z akcesoriami, takimi jak systemy nawigacji, odtwarzacze DVD, interfejsy iPoda i kamery bezpieczeństwa.

Pyle Home:

Odkryj gamę produktów do domowej rozrywki, w tym projektory, telewizory, uchwyty, stojaki i technologię HD.

Pyle Home oferuje basowe mini głośniki, słuchawki, gramofony vintage, wzmacniacze mocy, głośniki tubowe i wiele więcej, aby wzbogacić Twoje wrażenia multimedialne w domu i w podróży.

Pyle Pro:

Jako wiodący dostawca sprzętu audio na świecie, Pyle Pro zaspokaja potrzeby muzyków, inżynierów studyjnych i amatorów. Nasze systemy PA, wyposażone w mikrofony bezprzewodowe, akumulatory i stacje dokujące do iPoda/iPhone'a, są idealne na różne imprezy. Poznaj naszą nową linię gitar, efektów gitarowych i konwerterów USB-analog. Bez kompromisów w zakresie jakości.

PSS4 umożliwia podłączenie do czterech oddzielnych par głośników do amplitunera/wzmacniacza stereo. Centrum sterowania jest szczególnie wygodne, jeśli masz głośniki w różnych pomieszczeniach i chcesz je włączać i wyłączać niezależnie. Można słuchać kilku par głośników jednocześnie.

PYLE PyleUSA.com A B C D PROTECTION PSS4 4 Channel High Power Stereo Speaker Selector

Przyciski zacisków Przyciski zabezpieczające

Centrum sterowania umożliwia jednoczesne korzystanie z jednego do czterech zestawów głośników i zostało zaprojektowane do współpracy z amplitunerem /wzmacniaczem stereo o maksymalnej mocy 50 W na kanał i systemami głośników o minimalnej impedancji 8 omów (patrz "Wykres impedancji" na stronie 5).

PRZYGOTOWANIE

• Selektorów głośników PYLE PRO należy używać wyłącznie ze wzmacniaczami o mocy 50 W na kanał lub mniejszej.
• Przełącznik głośnikowy PYLE PRO został zaprojektowany tak, aby akceptować przewody o dowolnym rozmiarze do 14 gauge. W przypadku korzystania z niezakończonego przewodu głośnikowego nie należy używać przewodu głośnikowego o średnicy większej niż 14. Im mniejszy przekrój, tym większy przewód (np. przewód 12-żyłowy ma większy rozmiar fizyczny niż przewód 14-żyłowy).
• Nie należy podłączać wyjść jednego selektora do wejść innego selektora głośników.

NAWIĄZYWANIE POŁĄCZEŃ

Centrum sterowania dzieli moc amplitunera/wzmacniacza w różny sposób dla terminali głośnikowych. (Jest to szczególnie widoczne, gdy podłączona jest tylko jedna para głośników). W przypadku podłączenia więcej niż jednej pary głośników, patrz "Wykres impedancji" na stronie 5, aby wybrać najlepsze zaciski do podłączenia). Aby uzyskać najlepszą wydajność, należy wykonać połączenia zgodnie z częstotliwością użytkowania każdej grupy głośników.

Przestroga: Aby uniknąć uszkodzenia głośników lub odbiornika/wzmacniacza:

• Przed wykonaniem połączeń należy upewnić się, że odbiornik/wzmacniacz jest wyłączony.
• Nie wolno dopuścić, aby gołe końca kabli głośnikowych stykały się ze sobą lub z sasiednimi zaciskami w centrum sterowania.
• Nie podłączaj więcej niż jednej pary głośników do każdego zestawu zacisków.

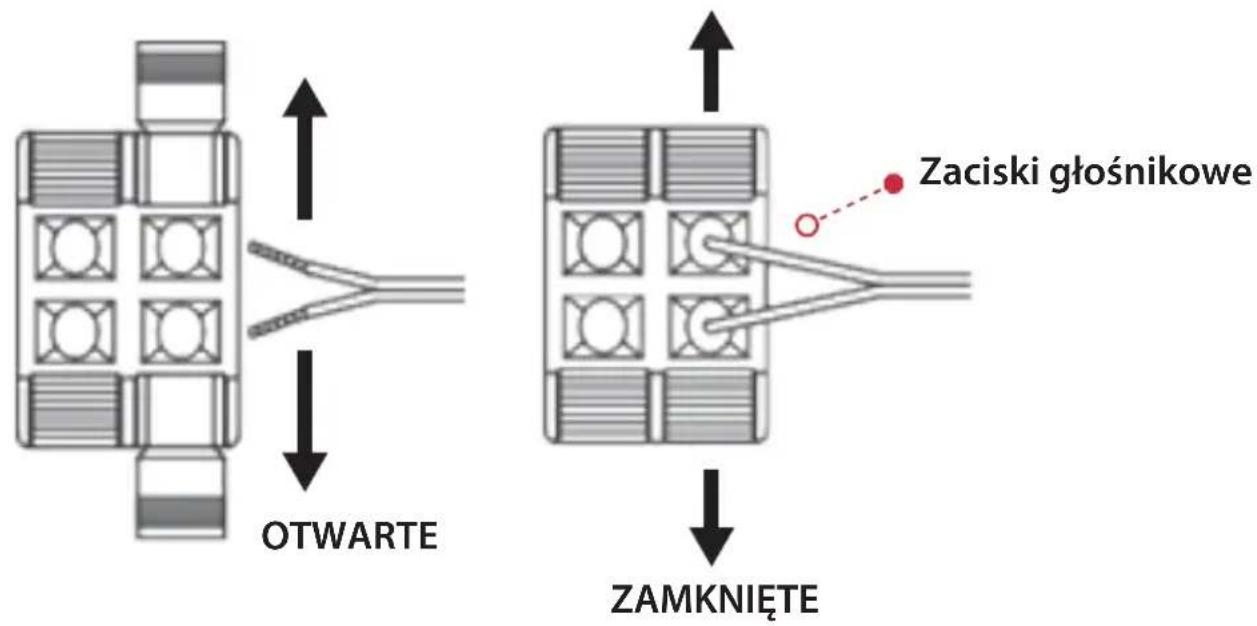

Otwórz żądane zaciski SPK w centrum sterowania. Podłącz dodatnie (+) przewody głośnikowe do dodatnich (czerwonych) zacisków, a ujemne (-) przewody do ujemnych (czarnych) zacisków, zgodnie z odpowiednimi zaciskami L (lewy) i R (prawy). Następnie naciśnij zatrzaski, aby je zamknąć.

OTWARTE ZAMKNIĘTE Zaciski głośnikowe

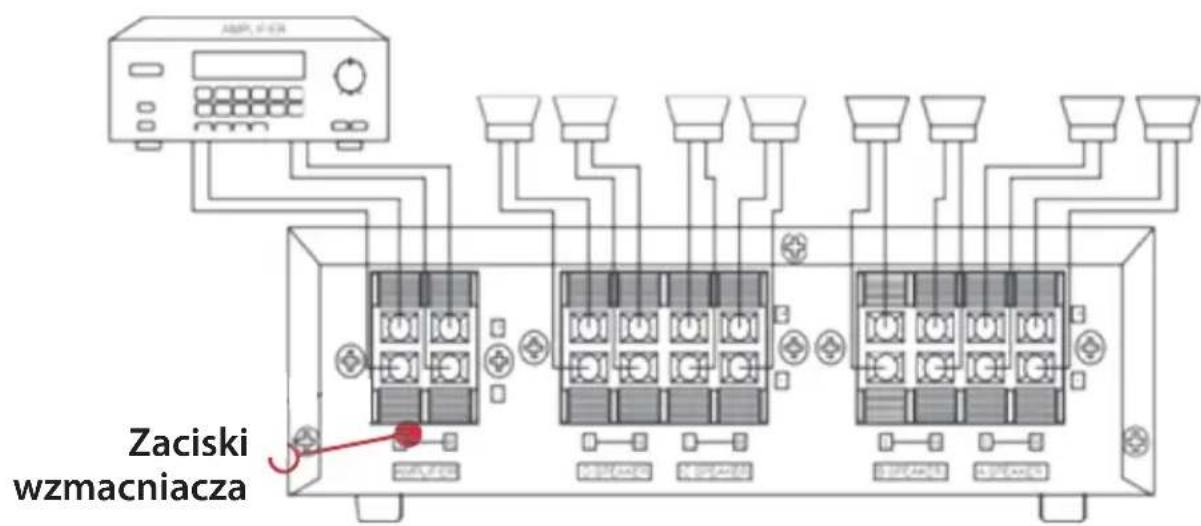

Zaciski wzmacniacza

Naciśnij, aby otworzyć zaciski AMP na centrum sterowania, a następnie włóż przewody dodatnie (+) i ujemne (-) odbiornika/wzmacniacza do zacisków dodatnich (czerwonych) i ujemnych (-), po czym naciśnij wypustki, aby je zamknąć.

Uwaga:

• Jeśli amplituner/wzmacniacz ma więcej niż jeden zestaw gniazd głośnikowych (A I B), do centrum sterowania należy podłączyć tylko jedno z nich.
• Aby uzyskać najlepsze wyniki, zalecamy użycie dwużyłowego, 14-żyłowego kabla głośnikowego (brak w zestawie) do większości połączeń.
• Jeśli planujesz umieścić głośniki w odległości większej niż 24 metry od centrum sterowania, użyj przewodu o większym przekroju.

DZIAŁANIE

Uwaga: Aby uniknąć uszkodzenia amplitunera/wzmacniacza, przed zmianą ustawień centrum sterowania należy ustawić głośność na minimum.

Aby włączyć parę głośników podłączonych do centrum sterowania, wystarczy nacisnąć żądany przycisk. Na przykład, aby włączyć zestaw głośników podłączonych do SPK A, należy nacisnąć przycisk A.

Aby wyłączyć parę głośników, należy ponownie nacisnąć przycisk, tak aby znalazł się w pozycji "out".

Ważne: Jeśli do grupy zacisków nie jest podłączony żaden głośnik, nie należy naciskać odpowiedniego przycisku sterującego.

WYKRES IMPEDANCJI

Impedancja jest miarą obciążenia odbiornika/wzmacniacza przez głośniki. Obciążenie odbiornika/wzmacniacza przez centrum sterowania będzie się różnić w zależności od tego, ile par głośników jest włączonych w tym samym czasie i które głośniki są włączone. Poniższy wykres przedstawia impedancję dla wszystkich możliwych kombinacji 8-omowych głośników.

Konfiguracja głośników	Impedancja (Q)
A, B, C or D 8
A+B, A+C, A+DB+C, B+D, C+D	4
A+B+C, A+B+DA+C+D, B+C+D	3.1
A+B+C+D 2.4

PSS4

4-kanałowy selektor głośników stereo

Skrzynka rozdzielcza koncentratora dla wielokanałowego wzmacniacza stereo o dużej mocy Przełączniki A/B/C/D, 4 pary głośników (100 W)

Charakterystyka:

• Skrzynka rozdzielcza koncentratora dla wielokanałowego wzmacniacza stereo o dużej mocy Przełączniki A/B/C/D
• Nowy i ulepszony 4-strefowy przełącznik kanałów głośnikowych
• Do 4 oddzielnych par głośników dla systemu stereo
• Akceptuje kable głośnikowe o przekroju do 14
• Obsługuje 100 W na kanał z systemami głośnikowymi
• Obwód zabezpieczający zapewniający płynne działanie
• Zapobiega wypaleniu głośników
• Odtwarza dźwięk z maksymalnie ośmiu różnych zestawów głośników stereo
• Każde wejście posiada przełącznik ON/OFF
• Do przycisków można dodać etykiety identyfikujące różne głośniki

Zawartość opakowania:

• 4-kanałowy selektor głośników stereo
• Instrukcja obsługi

Specyfikacje Techniczne:

• Zasilanie: 100 W
- Materiał konstrukcyjny: żelazo
- Impedancja: 8 omów
- Pasmo przenoszenia: 20Hz-20KHz
- Wymiary (szer. x gł. x wys.): 4.72" x 7.48" x 1.97" -cale / 12 x 11,38 x 5 -centymetr

Ostrzeżenie California Prop 65

! OSTRZEŻENIE:

Ten produkt może narazić użytkownika na kontakt z substancjami chemicznymi, o których wiadomo, że Stanu Kalifornia, że powodują raka, wady wrodzone i inne szkodliwe działanie na rozrodczość. Nie połykaj.

Więcej informacji: www.P65warnings.ca.gov

Zarejestruj swój produkt

Dziękujemy za wybranie PyleUSA. Rejestrując swój produkt, zapewniasz sobie wszystkie korzyści płynące z naszej ekskluzywnej ekskluzywnej gwarancji i spersonalizowanej obsługi klienta. Wypełnij formularz, aby uzyskać dostęp do pomocy ekspertów i utrzymać swój zakup PyleUSA w idealnym stanie.

ZACZNIJ TUTAJ

Masz pytania lub uwagi?

Jesteśmy tutaj, aby Ci pomóc!

Phone: [phone]

PyleUSA.com/ContactUs

Web Sitemizi Ziyaret Edin BENI TARA PyleUSA.com

PYLE®

PyleUSA.com

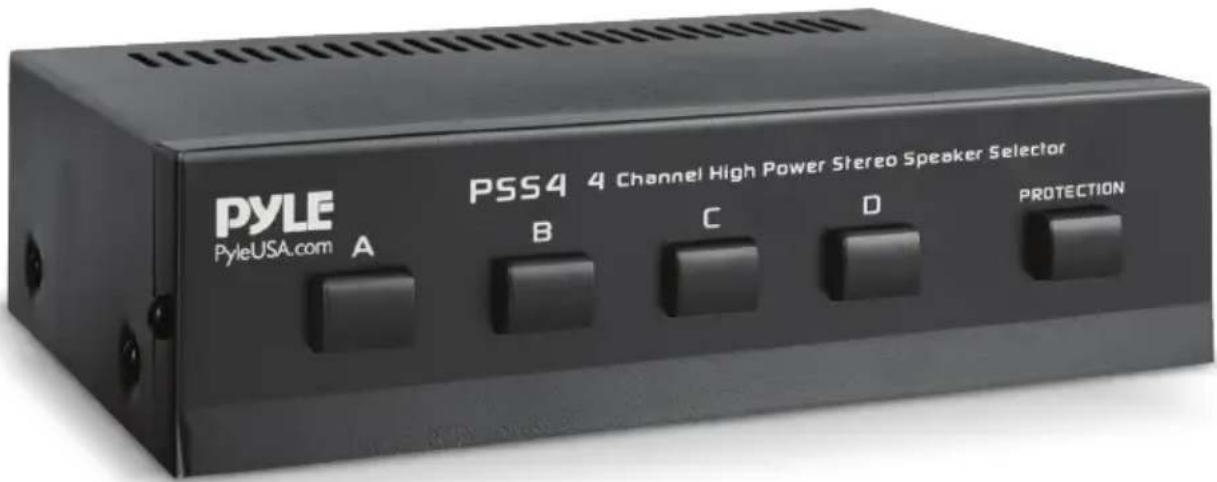

PYLE PyleUSA.com A PSS4 4 Channel High Power Stereo Speaker Selector B C D PROTECTION

PSS4EU - PSS4UK
