Produkttyp	Hochleistungs-4-Kanal-Stereo-Lautsprecher-Selektor
Marke	Pyle
Modell	PSS4
Anzahl der Zonen/Lautsprecherpaare	Bis zu 4 Paare (A, B, C, D)
Maximale Leistung pro Kanal	100 Watt
Lautsprecherimpedanz	8 Ohm (minimum)
Frequenzgang	20 Hz - 20 KHz
Akzeptierter Kabelquerschnitt	Bis zu 14 AWG
Gehäusematerial	Eisen
Abmessungen (B x T x H)	12 x 11,38 x 5 cm (4,72 x 7,48 x 1,97 Zoll)
Gewicht	Ca. 0,8 kg (nicht genau angegeben)
Stromversorgung	Passiv (keine externe Stromversorgung erforderlich)
Hauptfunktionen	Unabhängige Auswahl von 4 Lautsprecherpaaren, Ein-/Aus-Tasten, Schutzschaltung
Schutz	Schutzschaltung gegen Beschädigung von Lautsprechern und Verstärker
Installation	Direkter Anschluss zwischen Verstärker und Lautsprechern; Klemmanschlüsse
Verstärkerkompatibilität	Stereo-Verstärker bis zu 50 W pro Kanal (Herstellerempfehlung)
Beschriftungsmöglichkeit	Ja, vorgesehener Bereich zur Kennzeichnung jedes Lautsprecherpaars
Lieferumfang	Selektor PSS4, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Verstärker vor dem Anschließen ausschalten; keine mehreren Verstärker anschließen; Impedanzen beachten
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; bei Problemen den Pyle-Kundendienst kontaktieren
Allgemeine Informationen	Hergestellt für PyleUSA; Warnung Kalifornien Prop 65

Häufig gestellte Fragen - PSS4 Pyle

Wie viele Lautsprecherpaare kann ich an den PSS4 anschließen?

Sie können bis zu 4 Lautsprecherpaare anschließen, entsprechend den Zonen A, B, C und D.

Welche maximale Leistung unterstützt der Selektor?

Der PSS4 kann bis zu 100 Watt pro Kanal verarbeiten. Der Hersteller empfiehlt jedoch, einen Verstärker mit maximal 50 Watt pro Kanal zu verwenden, um optimale Sicherheit zu gewährleisten.

Kann ich 4-Ohm-Lautsprecher mit dem PSS4 verwenden?

Nein, die Mindestimpedanz beträgt 8 Ohm. Die Verwendung von 4-Ohm-Lautsprechern könnte den Verstärker oder den Selektor beschädigen.

Wie installiere ich den Lautsprecher-Selektor?

Schalten Sie den Verstärker aus. Verbinden Sie die Kabel des Verstärkers mit den AMP-Anschlüssen des Selektors (beachten Sie die Polaritäten + und -). Verbinden Sie dann jedes Lautsprecherpaar mit den SPK A-, B-, C- oder D-Anschlüssen. Verwenden Sie Kabel mit Querschnitt 14 oder kleiner.

Kann ich mehrere Verstärker an den PSS4 anschließen?

Nein, schließen Sie nur einen Verstärker an den Selektor an. Der AMP-Anschluss ist für einen einzelnen Receiver/Verstärker ausgelegt.

Wie aktiviere oder deaktiviere ich eine Lautsprecherzone?

Drücken Sie die entsprechende Taste (A, B, C oder D), um die Zone einzuschalten. Zum Ausschalten drücken Sie erneut, um sie in die ausgeschaltete Position (hoch) zurückzusetzen.

Was tun, wenn ich in einer Zone keinen Ton höre?

Überprüfen Sie, ob die Taste der Zone gedrückt (ein) ist, ob die Verbindungen fest sitzen und ob der Verstärker eingeschaltet ist. Stellen Sie außerdem sicher, dass die Gesamtimpedanz korrekt ist.

Benötigt der Selektor eine Stromversorgung?

Nein, der PSS4 ist ein passives Gerät: Er benötigt keine externe Stromversorgung. Er verteilt lediglich das Audiosignal vom Verstärker.

Kann ich Kabel mit Querschnitt 12 verwenden?

Ja, der Selektor akzeptiert Kabel bis zu Querschnitt 14. Kabel mit Querschnitt 12 (dicker) werden nicht empfohlen, da sie möglicherweise nicht in die Anschlüsse passen. Verwenden Sie Querschnitt 14 für optimale Leistung.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist als kostenloser PDF-Download auf der Website notice-facile.com oder auf der offiziellen Pyle-Website verfügbar.

BEDIENUNGSANLEITUNG PSS4 Pyle

Besuchen Sie unsere Webseite

SIE MICH

PyleUSA.com

GER

PYLE®

PyleUSA.com

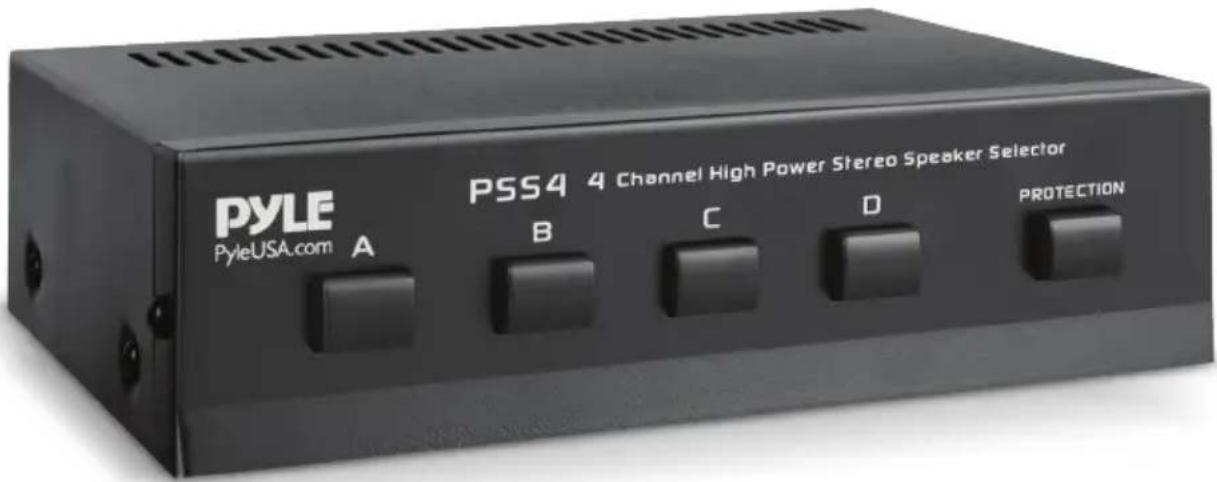

PYLE PyleUSA.com A PSS4 4 Channel High Power Stereo Speaker Selector B C D PROTECTION

PSS4EU - PSS4UK

4-Kanal Hochleistungs-Stereo-Lautsprecherwähler

Verteilerbox für mehrkanalige Hochleistungs-Stereo-Verstärker A/B/C/D-Schalter, 4 Lautsprecherpaare (100 Watt)

BENUTZERHANDBUCH

Über PyleUSA

Pyle, gegründet in den 1960er Jahren, hat sich zu einem renommierten Hersteller von hochwertigen, fortschrittlichen Tieftönern entwickelt. Unsere Reise begann mit dem kultigen Pyle Driver, der zu einem bekannten Namen für Originallautsprecher wurde. Ende des 20. Jahrhunderts expandierten wir in die Bereiche Ersatzlautsprecher, Car Audio, Home Heim-Audio, Marine-Audio und professionelle Audio- und Musikinstrumente mit unserer unserer Pyle Pro Linie.

Pyle Auto:

Verwandeln Sie Ihr Auto in eine perfekte Hörumgebung mit unseren preisgünstigen Lautsprechern, Verstärkern und Hauptgeräten. Upgrade von Werkslautsprechern, um Ihr Musikerlebnis zu verbessern. Entdecken Sie Zubehör wie Navigationssysteme, DVD-Player, iPod-Schnittstellen und sicherheitsrelevante Kameras.

Pyle Home:

Entdecken Sie eine Reihe von Home Entertainment-Produkten, darunter Projektoren, TV-Geräte, Halterungen, Ständer und HD-Technologie. Pyle Home bietet bassverstärkende Mini-Lautsprecher, Kopfhörer, Vintage Vintage-Plattenspieler, Leistungsverstärker, Hornlautsprecher und mehr für ein bereicherndes Medienerlebnis zu Hause und unterwegs.

Pyle Pro:

Als weltweit führender Anbieter von Audiogeräten richtet sich Pyle Pro an Musiker, Studiotechniker und Amateure. Unsere PA-Systeme, bestehend aus drahtlose Mikrofone, wiederaufladbare Batterien und iPod/iPhone-Docks, sind ideal für verschiedene Veranstaltungen. Entdecken Sie unsere neue Gitarrenlinie, Effektgeräte Pedale und USB-Analog-Wandler, ohne Kompromisse bei der Qualität einzugehen.

Der PSS4 ermöglicht den Anschluss von bis zu vier separaten Lautsprecherpaaren an Ihren Stereo-Receiver/Verstärker. Das Steuerzentrum ist besonders praktisch, wenn Sie Lautsprechersets in verschiedenen Räumen haben und diese unabhängig voneinander EIN und AUS schalten möchten. Genießen Sie die Bequemlichkeit und Flexibilität, mehrere Lautsprecherpaare gleichzeitig zu hören.

PYLE PyleUSA.com A B C D PROTECTION PSS4 4 Channel High Power Stereo Speaker Selector

Terminaltasten Schutzknöpfe

Das Steuerzentrum ermöglicht die Verwendung von einem bis acht Lautsprechersets gleichzeitig und ist für den Betrieb mit einem Stereoempfänger/Verstärker konzipiert, der maximal 100 Watt pro Kanal leistet, und mit Lautsprechersystemen, die eine Mindestimpedanz von 8 Ohm aufweisen (siehe „Impedanzdiagramm“ auf Seite 5).

VORBEREITUNGEN

• Verwenden Sie die PYLE PRO Lautsprecherselektoren nur mit Verstärkern, die mit 100 Watt pro Kanal oder weniger bewertet sind.
• Ihr PYLE PRO Lautsprecherselektor ist so konzipiert, dass er jedes Kabel bis zu 14 Gauge nicht terminierten Lautsprecherkabel akzeptiert. Wenn Sie nicht terminiertes Lautsprecherkabel verwenden, benutzen Sie kein Lautsprecherkabel, das größer als 14 Gauge ist. Je niedriger die Gauge-Zahl, desto größer das Kabel (z. B. ist 12 Gauge tatsächlich größer als 14 Gauge).
• Schließen Sie die Ausgänge eines Selektors nicht an die Eingänge eines anderen Lautsprecherselektors an.

ANSCHLÜSSE HERSTELLEN

Das Steuerzentrum verteilt die Leistung von Ihrem Empfänger/Verstärker unterschiedlich auf seine Lautsprecheranschlüsse. (Dies ist besonders auffällig, wenn Sie nur ein Paar Lautsprecher anschließen. Wenn Sie mehr als ein Paar Lautsprecher anschließen, sehen Sie auf Seite 5 im „Impedanzdiagramm“ nach, um die besten Anschlüsse für die Verbindung auszuwählen.) Für die beste Leistung stellen Sie die Verbindungen basierend darauf her, wie häufig Sie jedes Lautsprecherset verwenden.

Vorsichtsmaßnahmen: Um Ihre Lautsprecher oder den Empfänger/Verstärkern nicht zu beschädigen:

• Stellen Sie sicher, dass der Strom Ihres Empfängers/Verstärkers ausgeschaltet ist, bevor Sie die Verbindungen herstellen.
• Lassen Sie niemals die blanken Enden der Lautsprecherkabel sich berühren oder die benachbarten Anschlüsse am Steuerzentrum berühren.
• Schließen Sie nicht mehr als ein Paar Lautsprecher an jedes Anschlusspaar an.

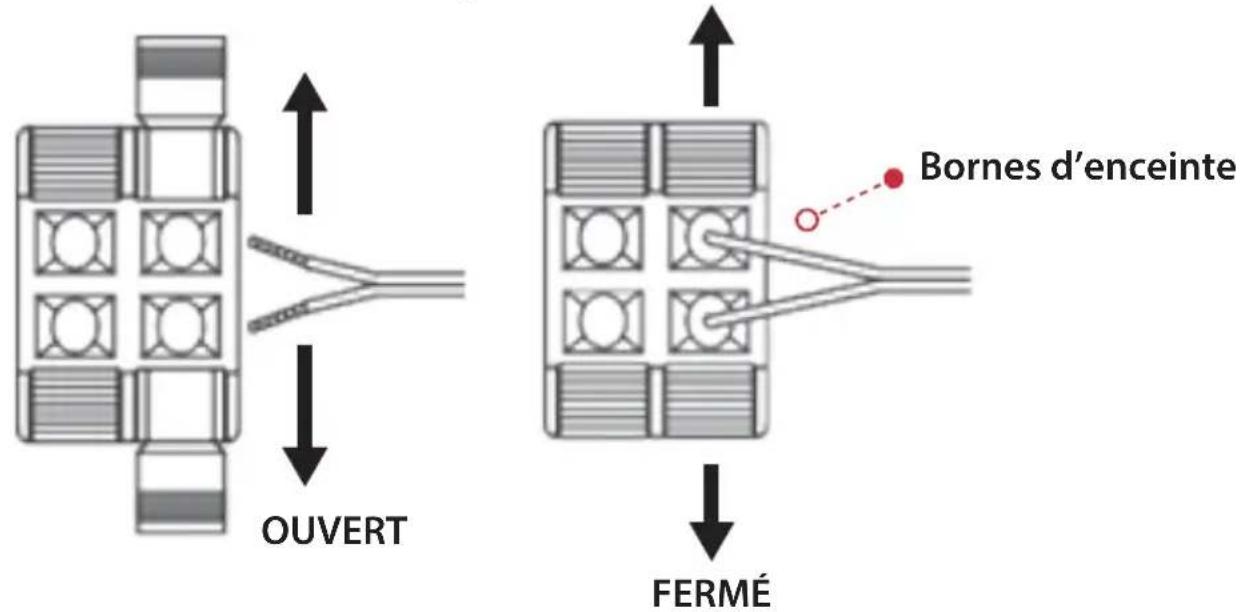

Drücken Sie, um die gewünschten SPK-Anschlüsse am Steuerzentrum zu öffnen. Stecken Sie die positiven (+) Kabel der Lautsprecher in die positiven (roten) Anschlüsse und die negativen (-) Kabel in die negativen (schwarzen) Anschlüsse, entsprechend den jeweiligen L (links) und R (rechts) Anschlüssen. Drücken Sie dann die Laschen, um sie zu schließen.

OUVERT FERMÉ Bornes d'enceinte

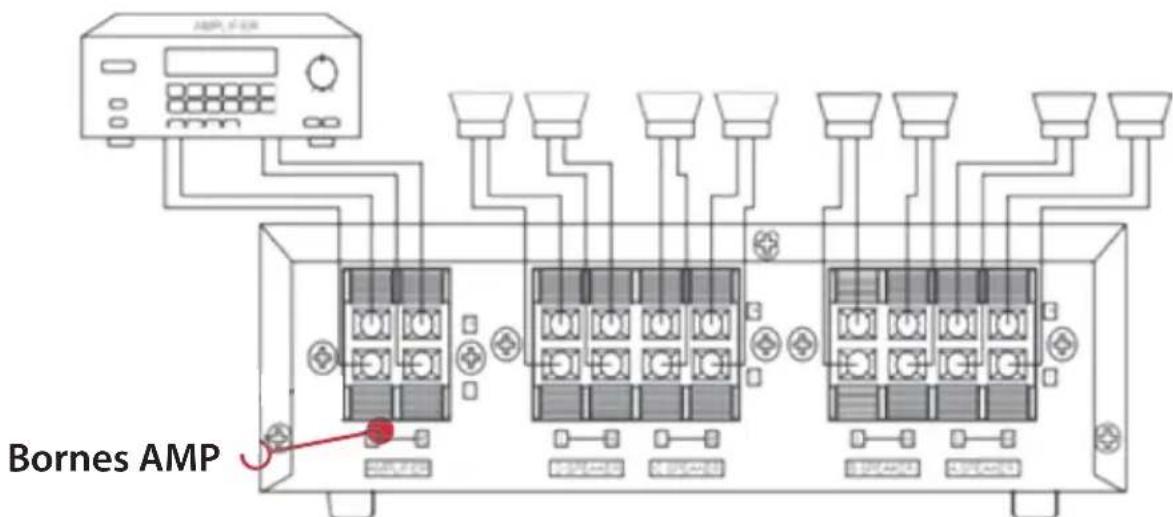

Bornes AMP

Drücken Sie, um die AMP-Anschlüsse am Steuerzentrum zu öffnen, und stecken Sie dann die positiven (+) Kabel Ihres Empfängers/Verstärkers in die positiven (roten) Anschlüsse und die negativen (-) Kabel in die negativen (schwarzen) Anschlüsse. Drücken Sie dann die Laschen, um sie zu schließen.

Hinweise:

• Wenn Ihr Empfänger/Verstärker mehr als einen Satz Lautsprecheranschlüsse (A und B) hat, verbinden Sie nur den einen oder anderen mit dem Steuerzentrum.
• Für die besten Ergebnisse empfehlen wir 14-Gauge-Zweileiter-Lautsprecherkabel (nicht im Lieferumfang enthalten) für die meisten Verbindungen. Wenn Sie planen, die Lautsprecher weiter als 80 Fuß vom Steuerzentrum entfernt aufzustellen, verwenden Sie ein stärkeres Kabel.

BETRIEB

Vorsichtsmaßnahmen: Um Ihren Empfänger/Verstärker nicht zu beschädigen, stellen Sie dessen Lautstärke vor dem Ändern der Einstellungen am Steuerzentrum auf die niedrigste Stufe.

Um ein Paar Lautsprecher, das mit dem Steuerzentrum verbunden ist, einzuschalten, drücken Sie einfach die gewünschte Taste. Um beispielsweise das mit SPKA verbundene Lautsprecherset einzuschalten, drücken Sie A.

Um ein Paar Lautsprecher auszuschalten, drücken Sie die Taste erneut, sodass sie in der "aus"-Position ist.

Hinweis: Wenn keine Lautsprecher an einen Satz von Anschlüssen angeschlossen sind, drücken Sie nicht die entsprechende Steuertaste.

IMPEDANZDIAGRAMM

Impedanz ist ein Maß für die Belastung, die Ihre Lautsprecher auf den Empfänger/Verstärker ausüben. Die Belastung Ihres Empfängers/Verstärkers durch das Steuerzentrum variiert je nach Anzahl der gleichzeitig eingeschalteten Lautsprecherpaare und je nach den eingeschalteten Lautsprechern. Das untenstehende Diagramm zeigt die Impedanz für alle möglichen Kombinationen von 8-Ohm-Lautsprechern.

Eingeschaltete Lautsprechersets	Impedanz (Ω)
A, B, C or D 8
A+B, A+C, A+DB+C, B+D, C+D	4
A+B+C, A+B+DA+C+D, B+C+D	3.1
A+B+C+D 2.4

PSS4

4-Kanal Stereo-Lautsprecherwähler

Verteilerbox für mehrkanalige Hochleistungs-Stereo-Verstärker

A/B/C/DSchalter, 4 Lautsprecherpaare (100 Watt)

Merkmale:

• Verteilerbox für mehrkanalige Hochleistungs-Stereo-Verstärker A/B/C/D-Schalter
• Premium Neuer und verbesserter 4-Zonen-Kanal-Lautsprecherwähler
• Bis zu 4 separate Lautsprecherpaare an Ihr Stereosystem anschließbar
• Akzeptiert Lautsprecherkabel bis zu 14-Gauge
• Handhabt 100Watt pro Kanal mit Lautsprechersystemen
• Schutzschaltung sorgt für reibungslosen Betrieb
  • Verhindert Lautsprecherausfall
• Ermöglicht das Abspielen von Audio für bis zu acht verschiedene Stereo-Lautsprechersets
  • Jeder Eingang hat einen EIN/AUS-Schalter
• Gute Idee, die Knöpfe für die verschiedenen Lautsprecher zu beschriften

Inhalt des Pakets:

• Stereo-Lautsprecherwähler
• Benutzerhandbuch

Technische Daten:

• Stromversorgung: 100 Watt
- Material: Eisen
- Impedanz: 8 Ohm
• Frequenzgang: 20Hz-20KHz
- Maße (L x B x H): 4.72" x 7.48" x 1.97"-Zoll / 12 x 11,38 x 5 -Zentimeter

Warnung zu California Prop 65

!WARNUNG:

Dieses Produkt kann Sie Chemikalien aussetzen, von denen im Bundesstaat Kalifornien bekannt ist, dass sie krebsartige Geburtsfehler und andere Fortpflanzungsschäden verursachen. Nicht einnehmen.

Weitere Informationen finden Sie unter: www.P65warnings.ca.gov
