Tipo de producto	Selector de altavoces estéreo 4 canales de alta potencia
Marca	Pyle
Modelo	PSS4
Número de zonas/pares de altavoces	Hasta 4 pares (A, B, C, D)
Potencia máxima por canal	100 vatios
Impedancia de los altavoces	8 ohmios (mínimo)
Respuesta en frecuencia	20 Hz - 20 KHz
Calibre de cable aceptado	Hasta 14 AWG
Material de la carcasa	Hierro
Dimensiones (L x P x H)	12 x 11,38 x 5 cm (4,72 x 7,48 x 1,97 pulgadas)
Peso	Aproximadamente 0,8 kg (no especificado con precisión)
Alimentación	Pasivo (no requiere alimentación externa)
Funciones principales	Selección independiente de 4 pares de altavoces, botones de encendido/apagado, circuito de protección
Protección	Circuito de protección contra daños a los altavoces y al amplificador
Instalación	Conexión directa entre amplificador y altavoces; bornes de palanca
Compatibilidad del amplificador	Amplificadores estéreo hasta 50 W por canal (recomendación del fabricante)
Posibilidad de etiquetado	Sí, área prevista para identificar cada par de altavoces
Contenido del paquete	Selector PSS4, manual de instrucciones
Mantenimiento y limpieza	Limpiar con un paño seco y suave; no usar productos abrasivos
Seguridad	Apagar el amplificador antes de cualquier conexión; no conectar varios amplificadores; respetar las impedancias
Piezas de repuesto y reparabilidad	No reparable por el usuario; contactar al servicio técnico de Pyle en caso de problema
Información general	Fabricado para PyleUSA; advertencia California Prop 65

Preguntas frecuentes - PSS4 Pyle

¿Cuántos pares de altavoces puedo conectar al PSS4?

Puede conectar hasta 4 pares de altavoces, correspondientes a las zonas A, B, C y D.

¿Cuál es la potencia máxima soportada por el selector?

El PSS4 puede manejar hasta 100 vatios por canal. Sin embargo, el fabricante recomienda usar un amplificador de 50 vatios máximo por canal para una seguridad óptima.

¿Puedo usar altavoces de 4 ohmios con el PSS4?

No, la impedancia mínima requerida es de 8 ohmios. El uso de altavoces de 4 ohmios podría dañar el amplificador o el selector.

¿Cómo instalar el selector de altavoces?

Apague el amplificador. Conecte los cables del amplificador a los bornes AMP del selector (respete las polaridades + y -). Luego conecte cada par de altavoces a los bornes SPK A, B, C o D. Use cable de calibre 14 o inferior.

¿Puedo conectar varios amplificadores al PSS4?

No, conecte solo un amplificador al selector. El borne AMP está diseñado para un solo receptor/amplificador.

¿Cómo activar o desactivar una zona de altavoces?

Presione el botón correspondiente (A, B, C o D) para encender la zona. Para apagar, presione nuevamente para volver a la posición levantada (apagado).

¿Qué hacer si no escucho ningún sonido en una zona?

Verifique que el botón de la zona esté presionado (encendido), que las conexiones estén bien apretadas y que el amplificador esté encendido. Asegúrese también de que la impedancia total sea correcta.

¿El selector necesita alimentación eléctrica?

No, el PSS4 es un dispositivo pasivo: no requiere ninguna alimentación externa. Simplemente distribuye la señal de audio del amplificador.

¿Puedo usar cables de calibre 12?

Sí, el selector acepta cables hasta el calibre 14. Los cables de calibre 12 (más gruesos) no se recomiendan porque podrían no entrar en los bornes. Use calibre 14 para un rendimiento óptimo.

¿Dónde encontrar el manual de instrucciones completo?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com o en el sitio oficial de Pyle.

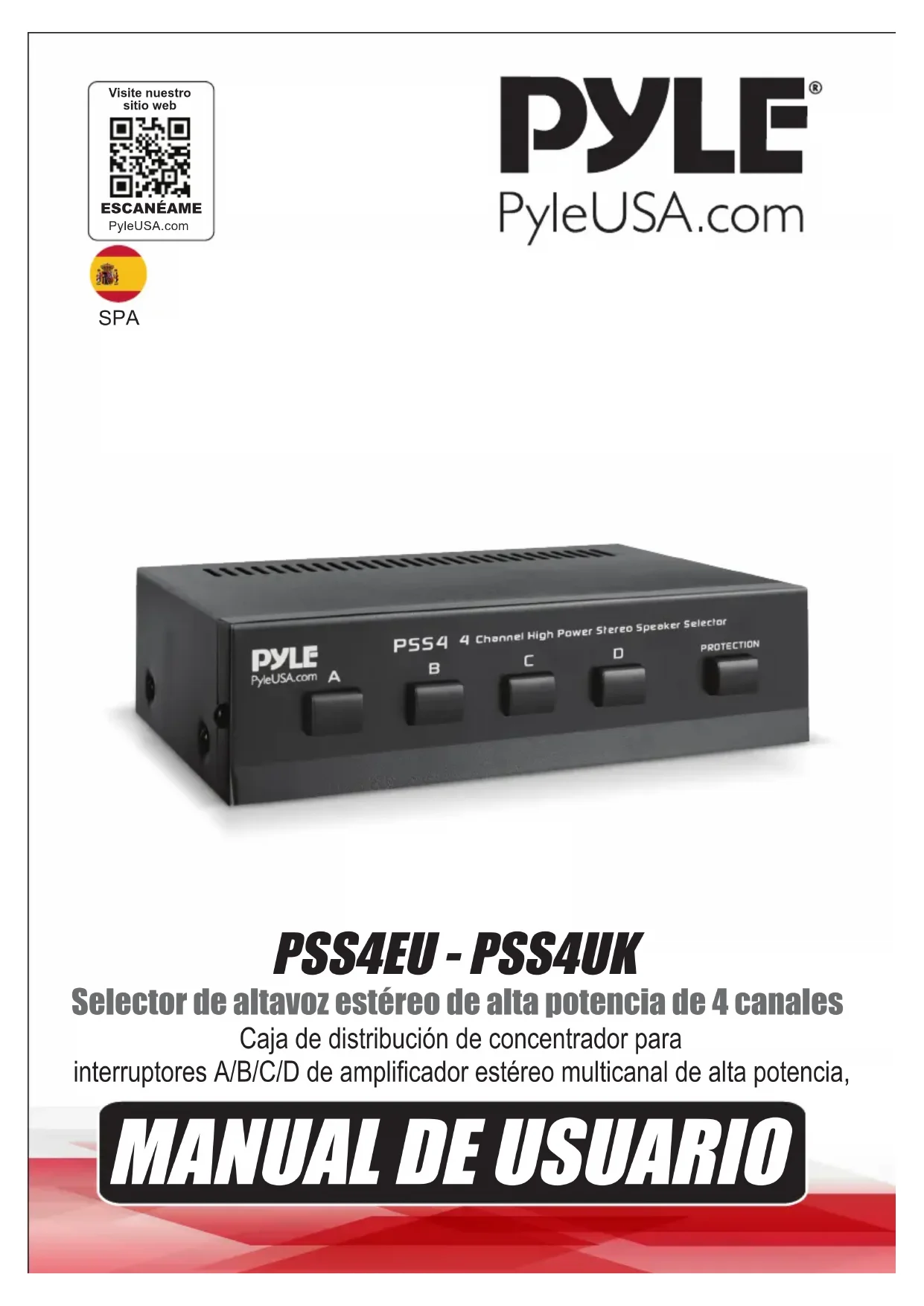

MANUAL DE USUARIO PSS4 Pyle

Visite nuestro sitio web ESCANÉAME PyleUSA.com

PYLE®

PyleUSA.com

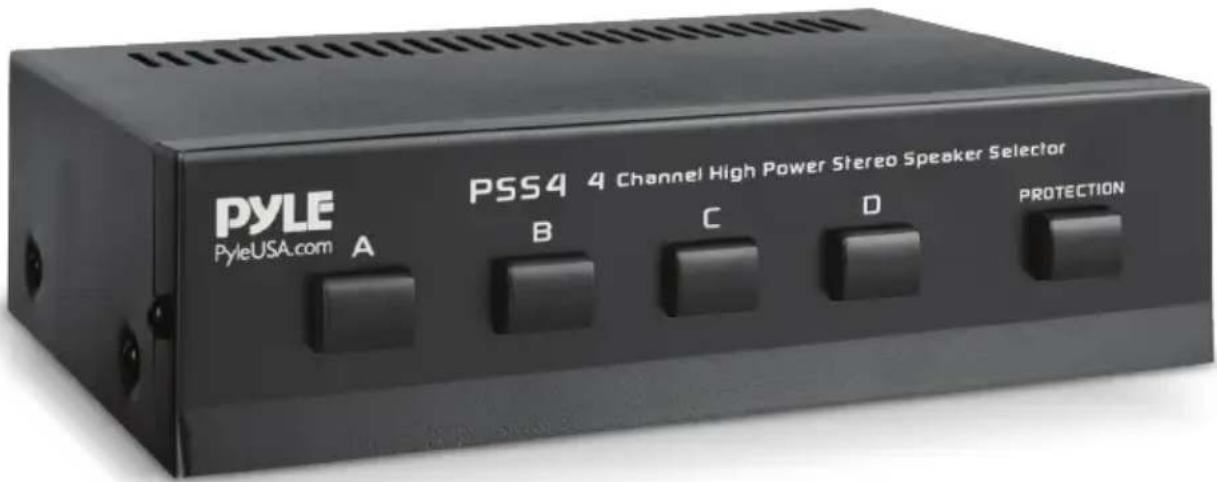

PYLE PyleUSA.com A PSS4 4 Channel High Power Stereo Speaker Selector B C D PROTECTION

PSS4EU - PSS4UK

Selector de altavoz estéreo de alta potencia de 4 canales

Caja de distribución de concentrador para interruptores A/B/C/D de amplificador estéreo multicanal de alta potencia,

MANUAL DE USUARIO

Acerca de PyleUSA

Pyle, fundada en la década de 1960, ha evolucionado hasta convertirse en un reconocido fabricante de altavoces de graves ("woofers") avanzados de alta calidad. Nuestro viaje comenzó con el icónico Pyle Driver, convirtiéndose en un nombre muy conocido en altavoces originales. A finales del siglo XX, nos expandimos a los altavoces de repuesto, audio para automóviles, audio doméstico, audio marino y audio profesional e instrumentos musicales con nuestra línea Pyle Pro.

Pyle Automóvil:

Transforme su automóvil en un entorno auditivo perfecto con nuestros altavoces, amplificadores y unidades principales a precios competitivos. Actualice los altavoces de fábrica para mejorar su experiencia musical. Explore accesorios como sistemas de navegación, reproductores de DVD, interfaces para iPod y cámaras orientadas a la seguridad.

Pyle Hogar:

Descubra una gama de productos de entretenimiento doméstico, como proyectores, televisores, soportes, bases y tecnología HD. Pyle Hogar ofrece minialtavoces con expansión de graves, auriculares, giradiscos vintage, amplificadores de potencia, altavoces de bocina y mucho más para enriquecer la experiencia multimedia en casa y fuera de ella.

Pyle Pro:

Como proveedor líder mundial de equipos de audio, Pyle Pro atiende a músicos, ingenieros de estudio y aficionados. Nuestros sistemas de megafonía, con micrófonos inalámbricos, baterías recargables y bases para iPod/iPhone, son ideales para diversos eventos. Explore nuestra línea emergente de guitarras, pedales de efectos y convertidores de USB a analógico sin renunciar a la calidad.

PSS4 le permite conectar hasta cuatro pares separados de altavoces a su receptor/amplificador estéreo. El centro de control es especialmente conveniente si tiene conjuntos de altavoces en diferentes habitaciones y desea encenderlos y apagarlos de forma independiente. Puede disfrutar de la comodidad y flexibilidad de escuchar varios pares de altavoces simultáneamente.

PYLE PyleUSA.com A B C D PROTECTION PSS4 4 Channel High Power Stereo Speaker Selector

Botones de terminal Botones de protección

El centro de control le permite usar de uno a cuatro conjuntos de altavoces a la vez, y está diseñado para funcionar con un receptor/amplificador estéreo que tenga un máximo de 50 vatios por canal, y con sistemas de altavoces que tengan una impedancia mínima de 8 ohmios (consulte "Tabla de impedancia" en la página 5)

PREPARATIVOS

• Utilice los selectores de altavoces PYLE PRO solo con amplificadores de 50 vatios por canal o menos.
• Su selector de altavoces PYLE PRO está diseñado para aceptar cables de cualquier tamaño de cable de hasta 14 de calibre no terminado. Si está utilizando un cable de altavoz sin terminación, no utilice ningún cable de altavoz que sea mayor que el calibre 14. Cuanto menor sea el número de calibre, más grande será el cable (por ejemplo, el calibre 12 es más grande en tamaño físico real que el calibre 14).
• No conecte las salidas de un selector a las entradas de otro selector de altavoces.

HACIENDO LAS CONEXIONES

El centro de control divide la potencia de su receptor/amplificador de manera diferente a sus terminales de altavoces. (Esto es especialmente notable cuando conecta solo un par de altavoces. Si conecta más de un par de altavoces, consulte "Tabla de impedancia " en la página 5 para seleccionar los mejores terminales para conectar). Para obtener el mejor rendimiento, realice las conexiones en función de la frecuencia con la que utilice cada conjunto de altavoces.

Precauciones: Para evitar dañar los altavoces o el receptor/amplificador:

• Asegúrese de que el receptor/amplificador esté apagado antes de realizar las conexiones.
• Nunca permita que los extremos desnudos del cable del altavoz se toquen entre sí o con los terminales adyacentes en el centro de control.
• No conecte más de un par de altavoces a cada conjunto de terminales.

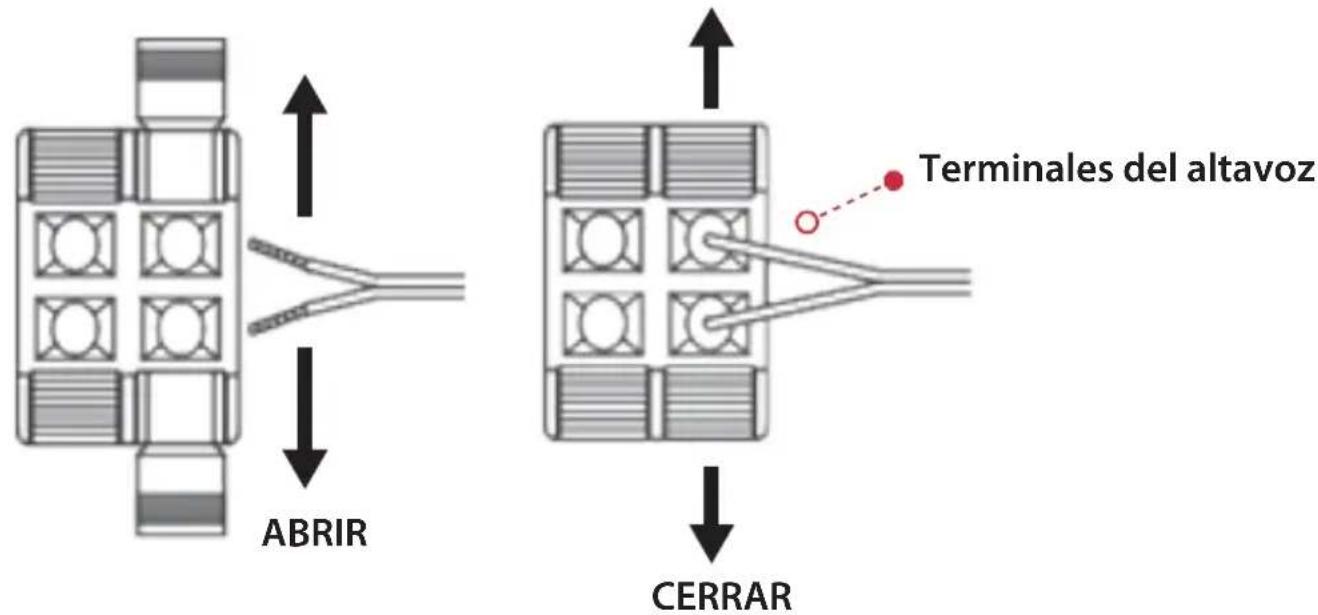

Presione para abrir los terminales SPK deseados en el centro de control. Inserte los cables positivos (+) de los altavoces en los terminales positivos (rojos) y los cables negativos (-) en los terminales negativos (negros), de acuerdo con los respectivos terminales L (izquierda) y R (derecha). A continuación, pulse las pestañas para cerrarlas.

ABRIR CERRAR Terminales del altavoz

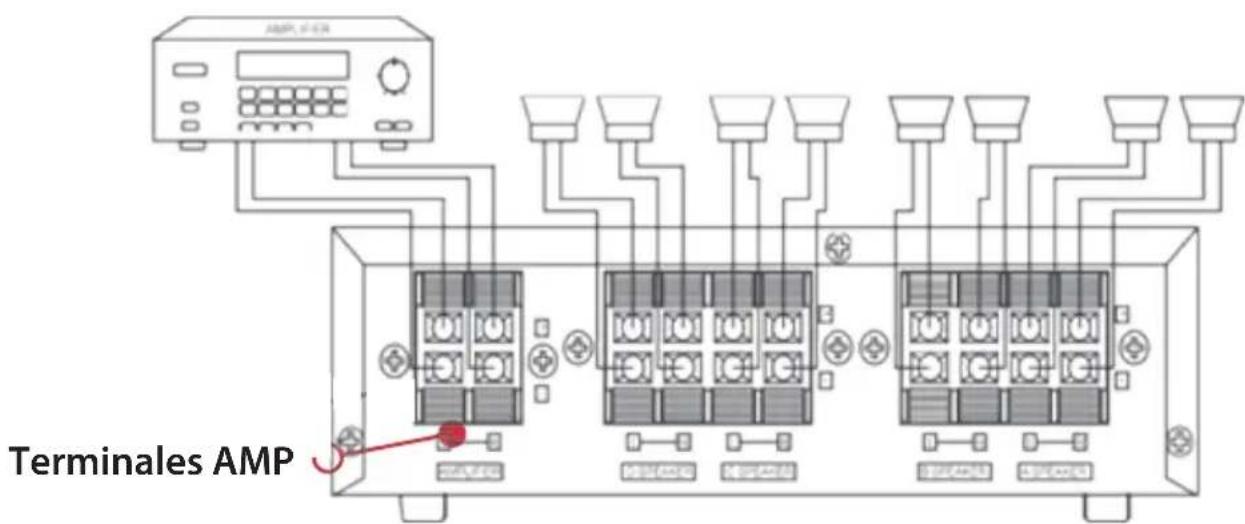

Presione para abrir los terminales AMP en el centro de control, luego inserte los cables positivos (+) de su receptor / amplificador en los terminales positivos (rojos) y los cables negativos (-) en los terminales negativos y luego presione las pestañas para cerrarlos.

Notas:

• Si su receptor/amplificador tiene más de un juego de terminales de altavoz (A y B), conecte solo uno u otro al centro de control.
• Para obtener los mejores resultados, recomendamos un cable de altavoz de dos conductores de calibre 14 (no suministrado) para la mayoría de las conexiones. Si planea ubicar los altavoces a más de 80 pies del centro de control, use un cable de calibre más grueso.

OPERACIÓN

Precaución: Para evitar dañar su receptor/amplificador, ajuste el volumen al nivel más bajo antes de cambiar la configuración del centro de control.

Para encender un par de altavoces conectados al centro de control, simplemente presione el botón deseado. Por ejemplo, para encender el conjunto de altavoces conectados al SPK A, presione A.

Para apagar un par de altavoces, presione el botón nuevamente para que esté en la posición de "salida".

Nota: si no hay altavoces conectados a un conjunto de terminales, no presione el botón de control correspondiente.

TABLA DE IMPEDANCIA

La impedancia es una medida de la carga que los altavoces colocan en el receptor/amplificador. La carga colocada en su receptor/amplificador desde el centro de control variará según la cantidad de pares de altavoces que encienda a la vez y en qué altavoces haya encendido. La siguiente tabla muestra la impedancia para todas las combinaciones posibles de altavoces de 8 ohmios.

Ajustes de altavoces	Impedancia (Q)
A, B, C or D 8
A+B, A+C, A+DB+C, B+D, C+D	4
A+B+C, A+B+DA+C+D, B+C+D	3.1
A+B+C+D 2.4

PSS4

Selector de altavoces estéreo de 4 canales

Caja de distribución de concentrador para interruptores A/B/C/D de amplificador estéreo multicanal de alta potencia, 4 pares de altavoces (100 vatios)

Funciones:

• Caja de distribución de concentrador para interruptores A/B/C/D de amplificador estéreo multicanal de alta potencia
• Selector de interruptor de altavoz de 4 canales de 4 zonas nuevo y mejorado de primera calidad
• Hasta 4 pares de altavoces separados para su sistema estéreo
• Acepta cables de altavoz de hasta calibre 14
• Maneja 100 vatios por canal con sistemas de altavoces
• Los circuitos de protección lo mantienen funcionando sin problemas
• Evita que los altavoces se quemen
• Permite reproducir audio hasta ocho conjuntos de altavoces estéreo diferentes
• Cada entrada tiene un interruptor de encendido/apagado
• Buena idea añadir etiquetas en los botones de los diferentes altavoces

Contenido de la caja:

• Selector de altavoces estéreo
• Manual de usuario

Especificaciones técnicas:

• Fuente de alimentación: 100 vatios
• Material de construcción: Hierro
• Impedancia: 8 ohmios
• Respuesta de frecuencia: 20Hz-20KHz
• Dimensiones (largo x ancho x alto): 4.72" x 7.48" x 1.97" -pulgadas / 12 x 11,38 x 5 -centímetro

Advertencia de la Proposición 65 de California ADVERTENCIA:

Este producto puede exponerlo a sustancias químicas, que el estado de California reconoce como causantes de cáncer, defectos congénitos y otros daños reproductivos. No ingerir.

Para obtener más información, visite: www.P65warnings.ca.gov

Registrar Producto

Gracias por elegir PyleUSA. Al registrar su producto, se asegura de recibir todos los beneficios de nuestra garantía exclusiva y atención al cliente personalizada. Completa el formulario para acceder al soporte de expertos y mantener en perfectas condiciones tu compra de PyleUSA.

COMIENCE AQUI

Preguntas o comentarios ¡Estamos aquí para ayudar!

Phone: [phone]

PyleUSA.com/ContactUs

Visitez notre site Internet SCANNE MOI PyleUSA.com

PYLE®

PyleUSA.com

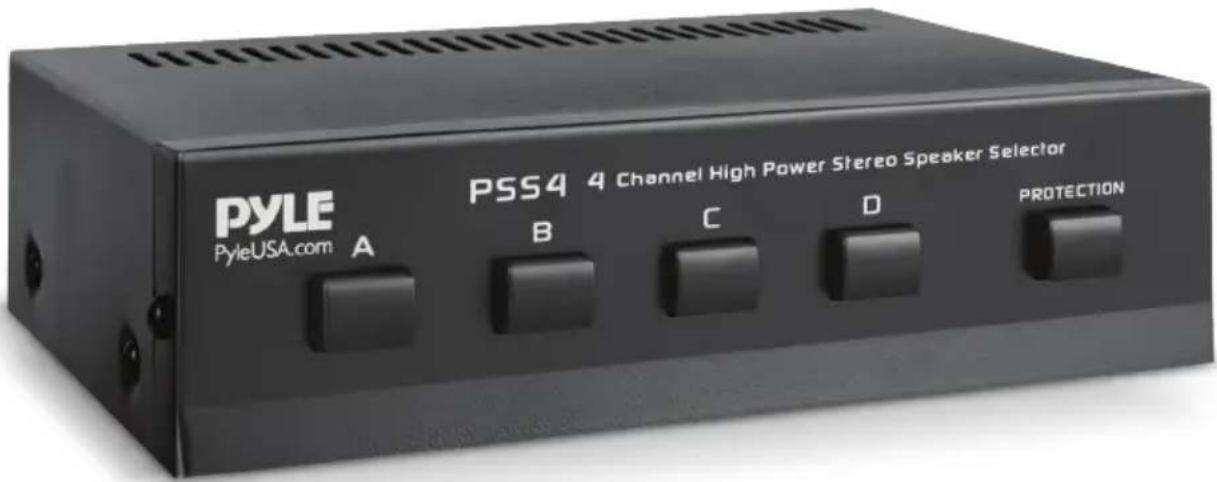

PYLE PyleUSA.com A PSS4 4 Channel High Power Stereo Speaker Selector B C D PROTECTION
