PSS4 - Altoparlante Pyle - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Selettore di altoparlanti stereo a 4 canali alta potenza
Marca	Pyle
Modello	PSS4
Numero di zone/coppie di altoparlanti	Fino a 4 coppie (A, B, C, D)
Potenza massima per canale	100 Watt
Impedenza degli altoparlanti	8 ohm (minimo)
Risposta in frequenza	20 Hz - 20 kHz
Calibro del cavo accettato	Fino a 14 AWG
Materiale della scatola	Ferro
Dimensioni (L x P x A)	12 x 11,38 x 5 cm (4,72 x 7,48 x 1,97 pollici)
Peso	Circa 0,8 kg (non specificato precisamente)
Alimentazione	Passivo (nessuna alimentazione esterna richiesta)
Funzioni principali	Selezione indipendente di 4 coppie di altoparlanti, pulsanti on/off, circuito di protezione
Protezione	Circuito di protezione contro i danni agli altoparlanti e all'amplificatore
Installazione	Collegamento diretto tra amplificatore e altoparlanti; morsetti a leva
Compatibilità amplificatore	Amplificatori stereo fino a 50 W per canale (raccomandazione costruttore)
Possibilità di etichettatura	Sì, area prevista per identificare ogni coppia di altoparlanti
Contenuto della confezione	Selettore PSS4, manuale di istruzioni
Manutenzione e pulizia	Pulisci con un panno asciutto e morbido; non utilizzare prodotti abrasivi
Sicurezza	Spegnere l'amplificatore prima di qualsiasi collegamento; non collegare più amplificatori; rispettare le impedenze
Parti di ricambio e riparabilità	Non riparabile dall'utente; contattare il servizio clienti Pyle in caso di problemi
Informazioni generali	Prodotto per PyleUSA; avvertenza California Prop 65

Domande frequenti - PSS4 Pyle

Quante coppie di altoparlanti posso collegare al PSS4?

È possibile collegare fino a 4 coppie di altoparlanti, corrispondenti alle zone A, B, C e D.

Qual è la potenza massima supportata dal selettore?

Il PSS4 può gestire fino a 100 watt per canale. Tuttavia, il produttore raccomanda di utilizzare un amplificatore di 50 watt massimo per canale per una sicurezza ottimale.

Posso utilizzare altoparlanti da 4 ohm con il PSS4?

No, l'impedenza minima richiesta è di 8 ohm. L'uso di altoparlanti da 4 ohm potrebbe danneggiare l'amplificatore o il selettore.

Come installare il selettore di altoparlanti?

Spegnere l'amplificatore. Collegare i cavi dell'amplificatore ai morsetti AMP del selettore (rispettare le polarità + e -). Collegare quindi ogni coppia di altoparlanti ai morsetti SPK A, B, C o D. Utilizzare cavo di calibro 14 o inferiore.

Posso collegare più amplificatori al PSS4?

No, collegare un solo amplificatore al selettore. Il morsetto AMP è progettato per un solo ricevitore/amplificatore.

Come attivare o disattivare una zona di altoparlanti?

Premere il pulsante corrispondente (A, B, C o D) per accendere la zona. Per spegnere, premere di nuovo per riportarlo in posizione sollevata (off).

Cosa fare se non sento alcun suono in una zona?

Verificare che il pulsante della zona sia premuto (on), che i collegamenti siano ben serrati e che l'amplificatore sia acceso. Assicurarsi anche che l'impedenza totale sia corretta.

Il selettore necessita di alimentazione elettrica?

No, il PSS4 è un dispositivo passivo: non necessita di alcuna alimentazione esterna. Distribuisce semplicemente il segnale audio dell'amplificatore.

Posso utilizzare cavi di calibro 12?

Sì, il selettore accetta cavi fino al calibro 14. I cavi di calibro 12 (più grandi) non sono raccomandati perché potrebbero non entrare nei morsetti. Utilizzare cavo di calibro 14 per prestazioni ottimali.

Dove trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com o sul sito ufficiale di Pyle.

MANUALE UTENTE PSS4 Pyle

Selettore di altoparlanti stereo a 4 canali ad alta potenza

Scatola di distribuzione hub per multicanale Selettori A/B/C/D per amplificatori stereo ad alta potenza, 4 coppie di altoparlanti (100 Watt)

MANUALE UTENTE

Informazioni su PyleUSA

Pyle è un'Azienda fondata negli anni '60 che si è evoluta fino a diventare uno dei punti di riferimento nel mercato audio di alta qualità, in particolare nel campo dei Woofers. Il nostro viaggio è iniziato con l'iconico Pyle Driver, diventato un nome noto nel settore degli altoparlanti. Alla fine degli anni 2000, abbiamo ampliato la nostra gamma includendo parti di ricambio, audio per auto, intrattenimento domestico, impianti di bordo infine audio professionale e strumenti musicali, nella nostra linea Pyle Pro.

Pyle Auto:

Trasforma la tua auto in un ambiente perfetto per un ascolto ai massimi livelli con i nostri altoparlanti, gli amplificatori ed autoradio a prezzi competitivi. Porta la tua esperienza musicale a un altro livello sostituendo gli altoparlanti di serie con i nostri prodotti di altissima qualità. Esplora la nostra selezione di accessori, tra cui sistemi di navigazione, lettori DVD, interfacce per iPod e telecamere di sicurezza.

Pyle Casa:

Immergiti in una nuova dimensione e scopri una vasta gamma di prodotti per l'intrattenimento domestico, tra cui proiettori, TV, supporti e tecnologie HD. Pyle Home offre mini altoparlanti ad alte prestazioni con bassi potenti. Inoltre, potrai arricchire la tua esperienza multimediale con cuffie, giradischi vintage, amplificatori, altoparlanti a tromba e molto altro per avere sempre il meglio, sia a casa che in viaggio.

Pyle Pro:

Come leader globale nel settore delle attrezzature audio, Pyle Pro ha pensato specificatamente a musicisti, tecnici del suono ed appassionati dilettanti. I nostri sistemi PA, dotati di microfoni wireless, batterie ricaricabili e dock per iPod/iPhone, sono ideali per l'organizzazione di eventi di ogni genere e tipologia. Scopri anche la nostra nuovissima linea di chitarre, pedali per effetti e convertitori da USB ad analogico, sempre con la massima attenzione alla qualità.

Il PSS4 consente di collegare al ricevitore/amplificatore stereo fino a quattro coppie separate di diffusori. Il centro di controllo è particolarmente comodo se si dispone di diffusori in stanze diverse e si desidera accenderli e spegnerli in modo indipendente. È possibile ascoltare più coppie di diffusori contemporaneamente.

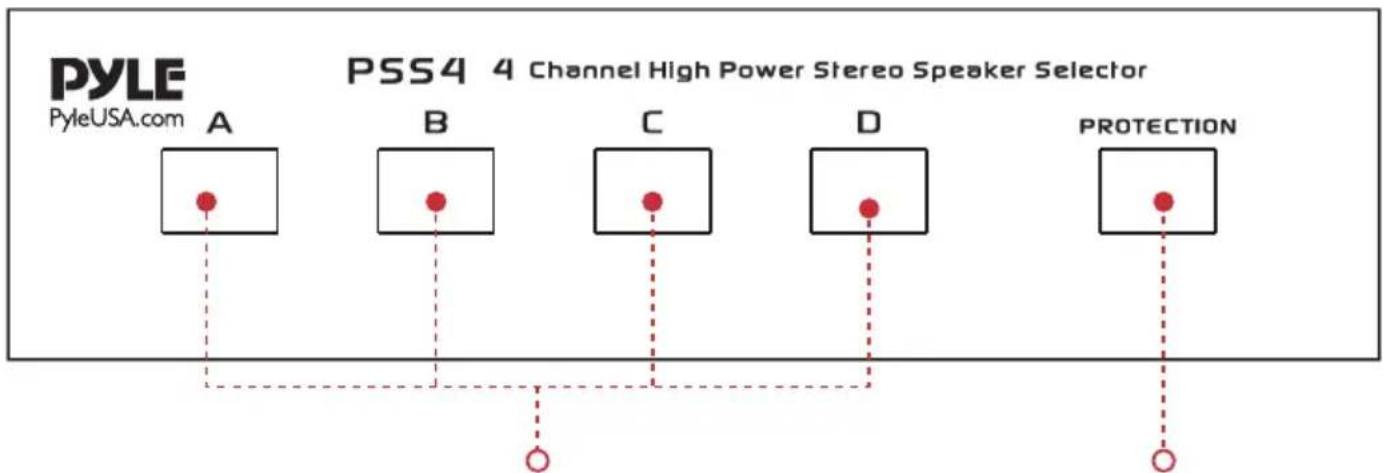

PYLE PyleUSA.com A B C D PROTECTION PSS4 4 Channel High Power Stereo Speaker Selector

Pulsanti dei terminali Pulsanti di protezione

Il centro di controllo consente di utilizzare da uno a quattro set di diffusori alla volta ed è stato progettato per funzionare con un ricevitore/amplificatore stereo con un massimo di 50 watt per canale e con sistemi di diffusori con un'impedenza minima di 8 ohm (vedere "Tabella delle impedenze" a pagina 5).

PREPARAZIONI

• Utilizzare i selettori di diffusori PYLE PRO solo con amplificatori da 50 watt per canale o meno.
• Il selettore di diffusori PYLE PRO è stato progettato per accettare cavi di qualsiasi dimensione fino al calibro 14. Se si utilizza un cavo per diffusori non terminato, non utilizzare cavi per diffusori di dimensioni superiori a 14. Più basso è il numero di calibro, più grande è il cavo (ad esempio, il calibro 12 è più grande, di dimensioni fisiche rispetto al calibro 14).
• Non collegare le uscite di un selettore agli ingressi di un altro selettore di diffusori.

REALIZZAZIONE DEI COLLEGAMENTI

Il centro di controllo divide l'alimentazione del ricevitore/amplificatore in modo diverso per i terminali dei diffusori. (Ciò è particolarmente evidente quando si collega una sola coppia di diffusori). Se si collega più di una coppia di diffusori, vedere "Tabella dell'impedenza" a pagina 5 per selezionare i terminali migliori da collegare). Per ottenere le migliori prestazioni, effettuare i collegamenti in base alla frequenza di utilizzo di ciascun gruppo di diffusori.

Attenzione: Per evitare di danneggiare i diffusori o il ricevitore/amplificatore:

• Assicurarsi che il ricevitore/amplificatore sia spento prima di effettuare i collegamenti.
• Non lasciare che le estremità nude dei cavi dei diffusori si tocchino tra loro o con I terminali adiacenti del centro di controllo.
  • Non collegare più di una coppia di diffusori a ciascun gruppo di terminali.

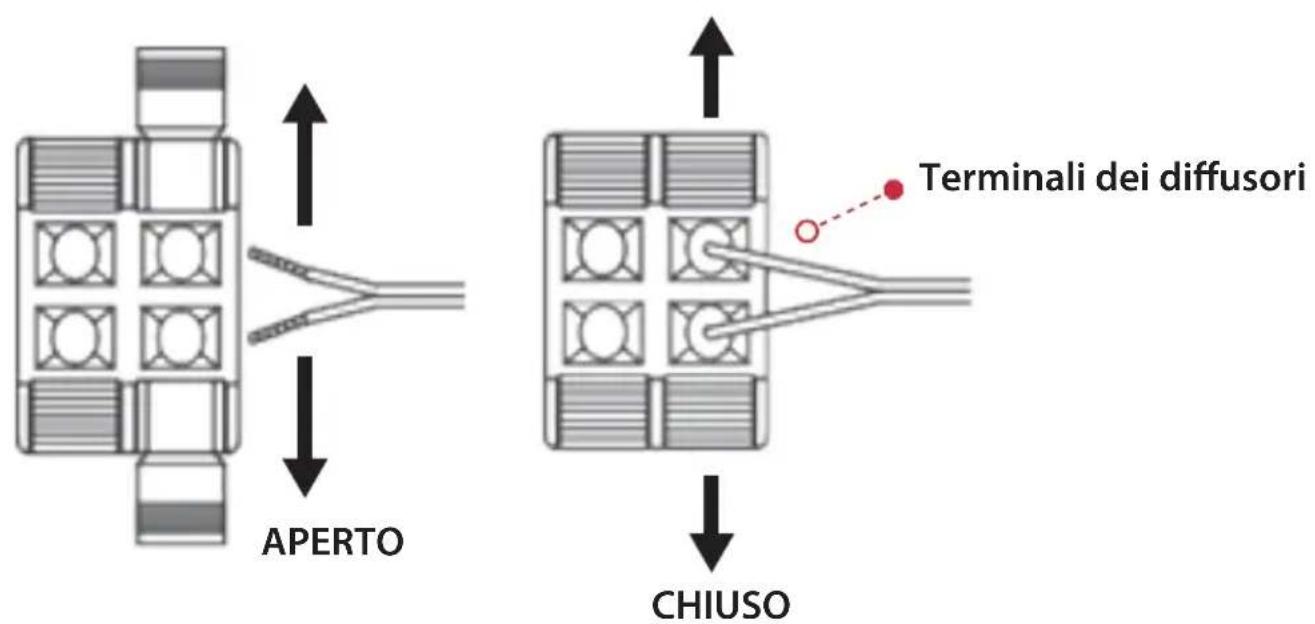

Aprire i terminali SPK desiderati sul centro di controllo. Inserire i fili positivi (+) dei diffusori nei terminali positivi (rossi) e i fili negativi (-) nei terminali negativi (neri), in base ai rispettivi terminali L (sinistro) e R (destro). Quindi premere le linguette per chiuderle.

APERTO CHIUSO Terminali dei diffusori

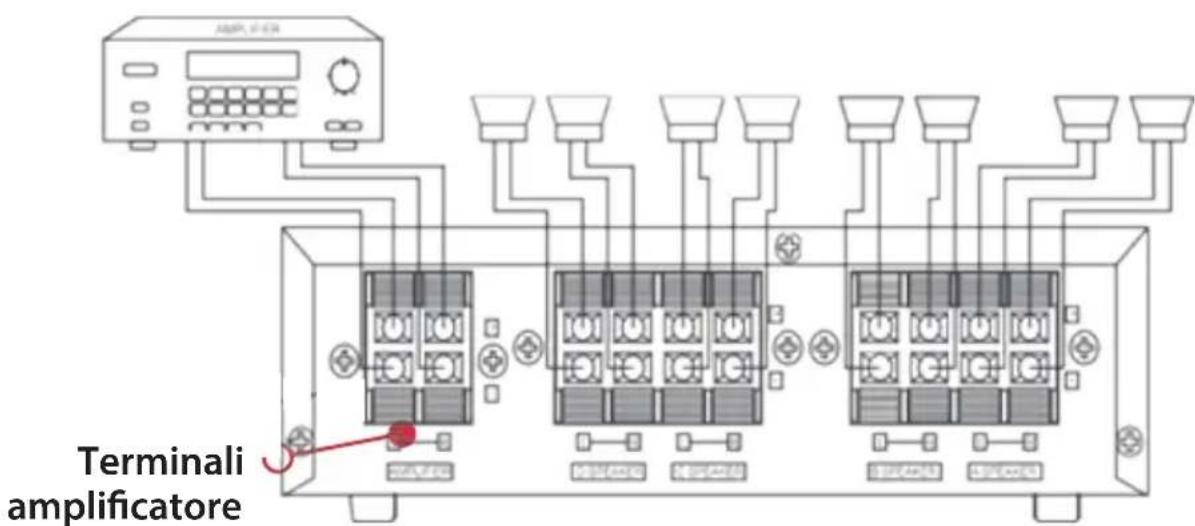

Terminali amplificatore

Premere per aprire i terminali AMP sul centro di controllo, quindi inserire i fili positivi (+) e negativi (-) del ricevitore/amplificatore nei terminali positivi (rossi) e nei terminali negativi (-), quindi premere le linguette per chiuderli.

Nota:

• Se il ricevitore/amplificatore dispone di più di un gruppo di terminali per i diffusori (A e B), collegare solo uno o l'altro al centro di controllo.
• Per ottenere risultati ottimali, si consiglia di utilizzare un cavo per diffusori a due conduttori e calibro 14 (non fornito) per la maggior parte dei collegamenti. Se si prevede di collocare i diffusori a una distanza di più di 24 metri dal centro di controllo, utilizzare un cavo di calibro superiore.

FUNZIONAMENTO

Attenzione: Per evitare di danneggiare il ricevitore/amplificatore, impostare il volume al minimo prima di modificare le impostazioni del centro di controllo.

premere il pulsante desiderato. Ad esempio, per accendere il gruppo di diffusori collegati a SPK A, premere A.

Per spegnere una coppia di diffusori, premere nuovamente il pulsante in modo che sia in posizione "out".

Nota: se ad un gruppo di terminali non è collegato alcun diffusore, non premere il pulsante di controllo corrispondente.

GRAFICO DELL'IMPEDENZA

L'impedenza è una misura del carico imposto al ricevitore/amplificatore dai diffusori. Il carico imposto al ricevitore/amplificatore dal centro di controllo varierà a seconda di quante coppie di diffusori si accendono contemporaneamente e di quali diffusori sono stati accesi. Il grafico seguente mostra l'impedenza per tutte le possibili combinazioni di diffusori da 8 ohm.

Set di diffusori su	Impedenza (Q)
A, B, C or D 8
A+B, A+C, A+DB+C, B+D, C+D	4
A+B+C, A+B+DA+C+D, B+C+D	3.1
A+B+C+D 2.4

PSS4

Selettore di altoparlanti stereo a 4 canali

Scatola di distribuzione hub per amplificatore stereo multicanale ad alta potenza Interruttori A/B/C/D, 4 coppie di altoparlanti (100 Watt)

Caratteristiche:

• Scatola di distribuzione hub per amplificatore stereo multicanale ad alta potenza Interruttori A/B/C/D
• Selettore di canale per altoparlanti a 4 zone, nuovo e migliorato
• Fino a 4 coppie di diffusori separate per il vostro impianto stereo
• Accetta cavi per diffusori fino a calibro 14
• Gestisce 100 Watt per canale con sistemi di altoparlanti
• Circuito di protezione per un funzionamento senza intoppi
• Previene il burn-out dei diffusori
• Consente di riprodurre l'audio fino a otto diversi set di diffusori stereo
• Ogni ingresso ha un interruttore ON/OFF
• Possibilità di aggiungere etichette sui pulsanti per identificare I diversi altoparlanti

Contenuto della confezione:

• Selettore di altoparlanti stereo a 4 canali
• Manuale Utente

Specifiche tecniche:

• Materiale di costruzione: Ferro
• Impedenza: 8 ohm
• Risposta in frequenza: 20Hz-20KHz
• Dimensioni (L x P x A):

4.72" x 7.48" x 1.97" -pollici / 12 x 11,38 x 5 -centimetro

Avvertenza California Prop 65

!AVVERTENZA:

Questo prodotto può esporre l'utente a sostanze chimiche, che sono note allo Stato della California per causare cancro, difetti alla nascita e altri danni alla danni alla riproduzione. Non ingerire.

Per maggiori informazioni: www.P65warnings.ca.gov
