MANUALE UTENTE PSBV620BT Pyle

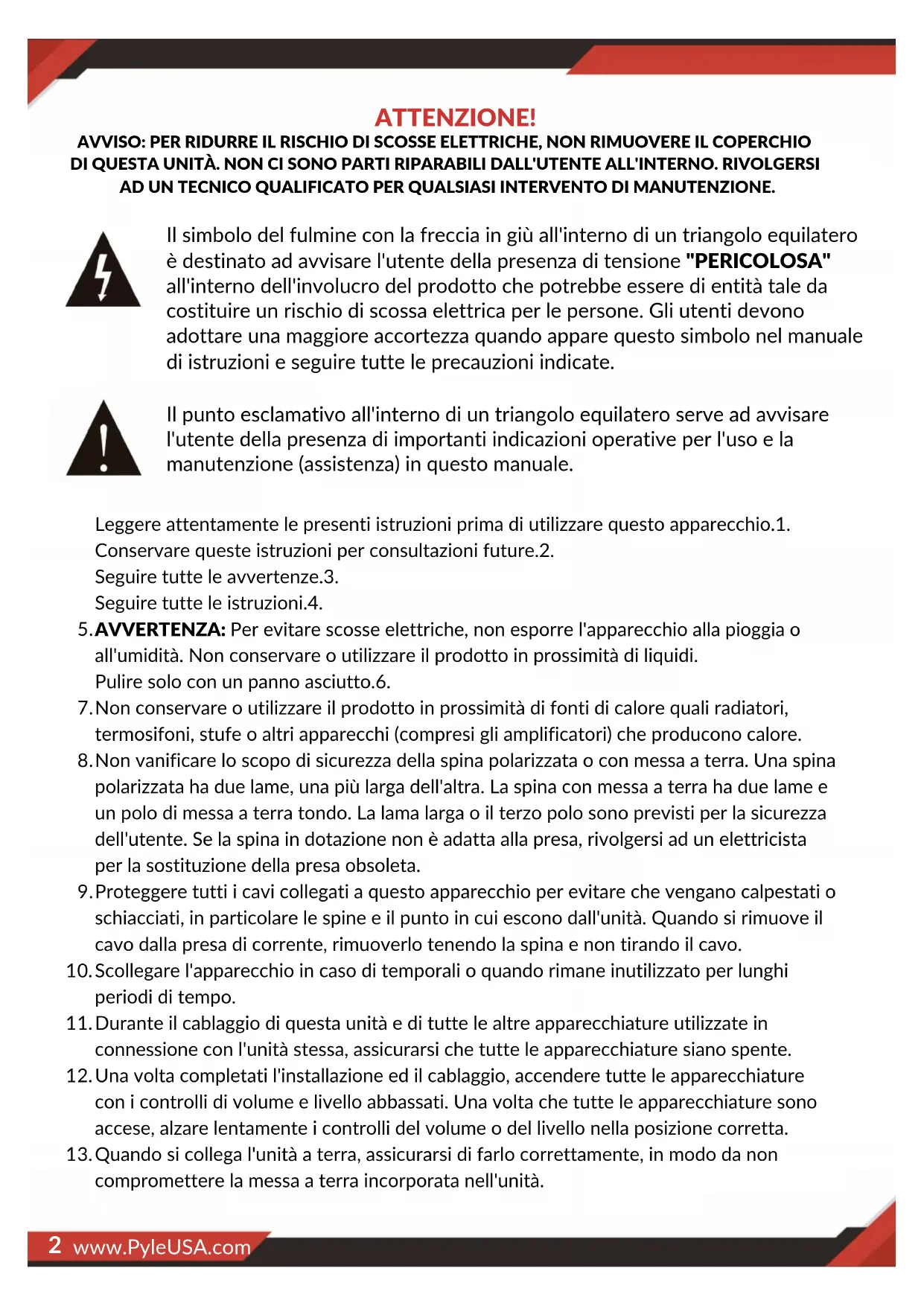

Pulire solo con un panno asciutto.6. Non conservare o utilizzare il prodotto in prossimità di fonti di calore quali radiatori, termosifoni, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.

Non vanificare lo scopo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. La spina con messa a terra ha due lame e un polo di messa a terra tondo. La lama larga o il terzo polo sono previsti per la sicurezza dell'utente. Se la spina in dotazione non è adatta alla presa, rivolgersi ad un elettricista per la sostituzione della presa obsoleta.

Proteggere tutti i cavi collegati a questo apparecchio per evitare che vengano calpestati o schiacciati, in particolare le spine e il punto in cui escono dall'unità. Quando si rimuove il cavo dalla presa di corrente, rimuoverlo tenendo la spina e non tirando il cavo.

Scollegare l'apparecchio in caso di temporali o quando rimane inutilizzato per lunghi periodi di tempo.

Durante il cablaggio di questa unità e di tutte le altre apparecchiature utilizzate in connessione con l'unità stessa, assicurarsi che tutte le apparecchiature siano spente.

Una volta completati l'installazione ed il cablaggio, accendere tutte le apparecchiature con i controlli di volume e livello abbassati. Una volta che tutte le apparecchiature sono accese, alzare lentamente i controlli del volume o del livello nella posizione corretta.

Quando si collega l'unità a terra, assicurarsi di farlo correttamente, in modo da non compromettere la messa a terra incorporata nell'unità.

14. Prima di posizionare, installare, armare o sospendere qualsiasi prodotto, ispezionare tutto l'hardware, le sospensioni, gli armadietti, i trasduttori, le staffe e le attrezzature associate per verificare che non siano danneggiati. Qualsiasi componente mancante, corroso, deformato o non idoneo al carico potrebbe ridurre significativamente la resistenza dell'installazione, del posizionamento o dell'array. Qualsiasi condizione di questo tipo riduce gravemente la sicurezza dell'installazione e deve essere immediatamente corretta. Usare solo ferramenta adatta alle condizioni di carico dell'installazione e di eventuali sovraccarichi imprevisti e di breve durata. Non superare mai i valori nominali della ferramenta o dell'apparecchiatura.15. Consultare un ingegnere professionista autorizzato per quanto riguarda l'installazione dell'apparecchiatura. Assicurarsi che tutte le norme locali, statali e nazionali relative alla sicurezza e al funzionamento delle apparecchiature siano comprese e rispettate.16. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio se il cavo di alimentazione o la spina sono rovinati, se è stato versato del liquido o sono caduti degli oggetti nell'apparecchio, l'apparecchio è stato esposto alla pioggia o al sole. l'apparecchio è stato esposto alla pioggia o all'umidità, non funziona normalmente o è caduto. ATTENZIONE

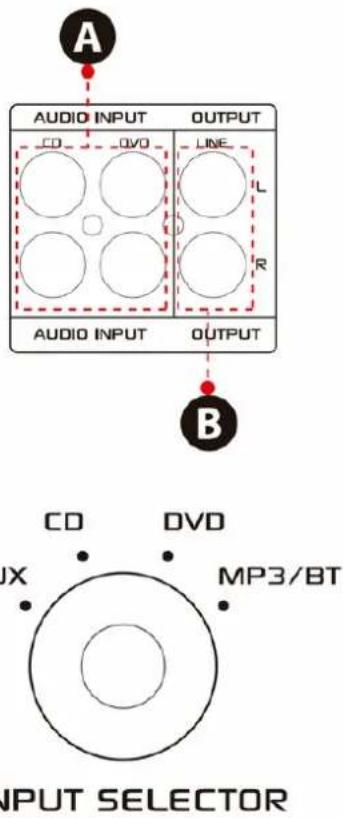

1. A: Collegare l'ingresso audio con l'uscita audio

CD/DVD/TV. NOTE: L'unità non supporta il segnale video, pertanto assicurarsi che il terminale di uscita audio CD/DVD/TV sia collegato. Se si collega l'unità con l'uscita video CD/DVD/TV per errore, si sentiranno dei rumori.

2. B: Uscita di segnale che può essere collegata ad altri

amplificatori o diffusori amplificati. Introduzione Per ottenere il massimo dai nostri apparecchi, si raccomanda di leggere tutte le informazioni contenute nel manuale di istruzioni prima di utilizzare l'apparecchiatura. Il selettore di ingresso non funziona se ilsegnale proviene dall'uscita di linea.A. Prima di utilizzare il telecomando, estrarre il foglio delle batterie, altrimenti il telecomando non funzionerà. B. Premere questi due pulsanti per selezionare il brano precedente o successivo in modalità USB/SD o Wireless BT; in modalità FM non c'è risposta. C. Premere questi due pulsanti per selezionare il canale precedente o successivo in modalità FM, non c'è risposta in modalità USB/SD e Bluetooth. D. Premere questi due pulsanti per aumentare o diminuire il volume del Wireless BT, USB/SD e FM. Questi pulsanti non controllano il volume principale. E. Premere questo pulsante per eseguire la scansione automatica di tutte le frequenze da 87,5 MHz a 108 MHz l'unità memorizzerà automaticamente i canali in modalità FM. Per ulteriori dettagli, vedere 4, C. F. Premere questo pulsante per selezionare una delle modalità di riproduzione (modalità USB/SD, modalità FM e modalità WirelessBT senza fili). Accendendo l'unità si imposta automaticamente la modalità USB/SD. La riproduzione di file MP3 avviene automaticamente dopo l'inserimento dell'unità USB o della scheda SD. Con questo pulsante non è possibile selezionare l'ingresso AUX, CD e DVD. G. Tenere premuto questo pulsante per 5 secondi per ATTIVARE o DISATTIVARE le modalità USB/SD, Wireless BT e FM, ma non per ACCENDERE o SPEGNERE l'unità. L'unità emette il segnale in modalità di ingresso CD,DVD e AUX se si DISATTIVANO le modalità USB/SD, Wireless BT e FM. H. Puntare il telecomando verso il ricevitore dell'unità principale. www.PyleUSA.com

A. Collegare l'antenna FM prima di utilizzare la radio FM. B. Premere il pulsante MODE sul pannello frontale o sul telecomando per selezionare la modalità FM. C. Premere il pulsante PLAY/PAUSE sul pannello frontale o sul telecomando per selezionare la scansione automatica e la stazione radio FM da 87,5Mhz a 108Mhz.D. Premere il pulsante NEXT/PREV per selezionare la stazione FM.

Il telecomando consente di accedere solo alle funzioni USB/SD, Wireless BT e FM e non al volume Master, al microfono, ai bassi, agli acuti e ad altre funzioni.

Per i file memorizzati su USB/SD sono supportati solo i formati MP3 e WAV. L'unitàpotrebbe saltare le tracce non supportate nelle schede USB o SD.www.PyleUSA.com

A. Questi pulsanti sono utilizzati solo per controllare le funzioni USB/SD, Wireless BT e FM. e non controllano altre funzioni. B. PULSANTE MODALITÀ: Premere questo pulsante per selezionare una delle modalità USB/SD, FM o Wireless BT. La modalità USB/SD viene impostata automaticamente dopo l'accensione dell'unità. Riproduce automaticamente i file mp3 dopo aver inserito una chiavetta USB o una scheda SD. Non è possibile selezionare l'ingresso AUX, CD e DVD con questo pulsante. C. Ogni pressione del PULSANTE PLAY/PAUSE fa passare il funzionamento da riproduzione a pausa o dalla pausa alla riproduzione in modalità USB/SD o Wireless BT. Premere una volta il PULSANTE PLAY/PAUSE per eseguire la scansione automatica di tutte le frequenze da 87,5 MHz a 108 MHz in modalità FM. Premere il pulsante per eseguire la scansione automatica dei canali quando si usa la radio FM per la prima volta. Dopo aver interrotto la ricerca, l'unità memorizzerà automaticamente tutti i canali radio e riprodurrà dal primo canale radio. Non è necessario eseguire di nuovo la scansione dei canali FM all'avvio. D. PULSANTE PREV e NEXT: utilizzare questi due pulsanti per selezionare il brano precedente, successivo o la cartella, a seconda delle diverse modalità, come indicato di seguito. In modalità USB/SD: Usare per selezionare la traccia precedente o successiva, o usare per selezionare la cartella precedente o successiva in modalità FOLDER. In modalità Wireless BT: Utilizzare per selezionare il brano precedente o successivo. In modalità FM: Utilizzare per selezionare il canale radio precedente o successivo.

La porta USB viene utilizzata solo per la riproduzione di file audio presenti sul disco USB.NON utilizzarla per l'alimentazione, perché potrebbe danneggiare l'unità.

Selezionare la modalità di ingresso MP3/BT se si desidera riprodurre la radio USB/SD/Wireless BT/FM. Selezionare la modalità di ingresso CD se si desidera riprodurre il segnale di ingresso delle prese CD. Selezionare la modalità di ingresso AUX se si desidera riprodurre il segnale di ingresso dei jack AUX. Selezionare la modalità di ingresso DVD se si desidera riprodurre il segnale di ingresso dei jack DVD, altrimenti l'uscita dell'unità non ha alcun segnale.www.PyleUSA.com

Dopo aver inserito una chiavetta USB/SD Card nel terminale di ingresso, assicurarsi diimpostare il selettore di ingresso (13) su USB/SD, quindi premere il pulsante di modalitàper scegliere tra audio dalla porta USB, dall'ingresso della scheda SD, da Wireless BT odalla radio FM. Se si desidera utilizzare il wireless BT senza fili, verificare la seguenteprocedura.

PASSAGGI PER IL COLLEGAMENTO CON IL DISPOSITIVO BT SENZA FILI A. Premere il pulsante MODE sotto la schermata di visualizzazione ID3 e accedere alla modalità Bluetooth. B. Cercare il dispositivo bluetooth e selezionare il nome "PYLEUSA o BT". C. Selezionare il nome bluetooth PYLEUSA o BT e attendere che il dispositivo venga accoppiato. Sullo schermo si visualizza "RICERCA". D. L'unità emette un suono per confermare che i dispositivi sono stati accoppiati con successo e lo schermo verrà visualizzato "BLUETOOTH CONNESSO". E. Una volta accoppiato, è possibile riprodurre musica dal dispositivo Bluetooth. È inoltre possibile utilizzare i pulsanti di controllo dell'unità per selezionare i brani dal dispositivo Bluetooth.www.PyleUSA.com

NOTA: l'ingresso USB è destinato esclusivamente al collegamento di un'unità di memoria USB (unità disco rigido). Se si collega un lettore MP3 o un computer direttamente all'ingresso USB fash drive, l'unità non sarà in grado di riprodurre l'audio da tali dispositivi. Modalità di ricerca: Quando sullo schermo compare la parola CARTELLA, l'unità si trova in modalità di ricerca CARTELLA. Ruotare la manopola CARTELLA/TRACCIA per effettuare la ricerca nella cartella. Premere la manopola CARTELLA/TRACCIA per scegliere un brano. Quando si esce dal modo cartella appare sullo schermo la parola TUTTI. Ciò indica che l'unità riprodurrà tutti i brani della chiavetta USB/scheda SD. Quando si preme il tasto REPETI, vengono visualizzati 6 diversi display a seconda dell'impostazione scelta;TUTTI/NORMALE/SINGOLO/CARTELLA/CASUALE/SELEZIONA. Quando si preme il pulsante ID3, vengono visualizzate 4 diverse visualizzazioni a seconda dell'impostazione scelta. TITOLO/ARTISTA/ALBUM/OFF.

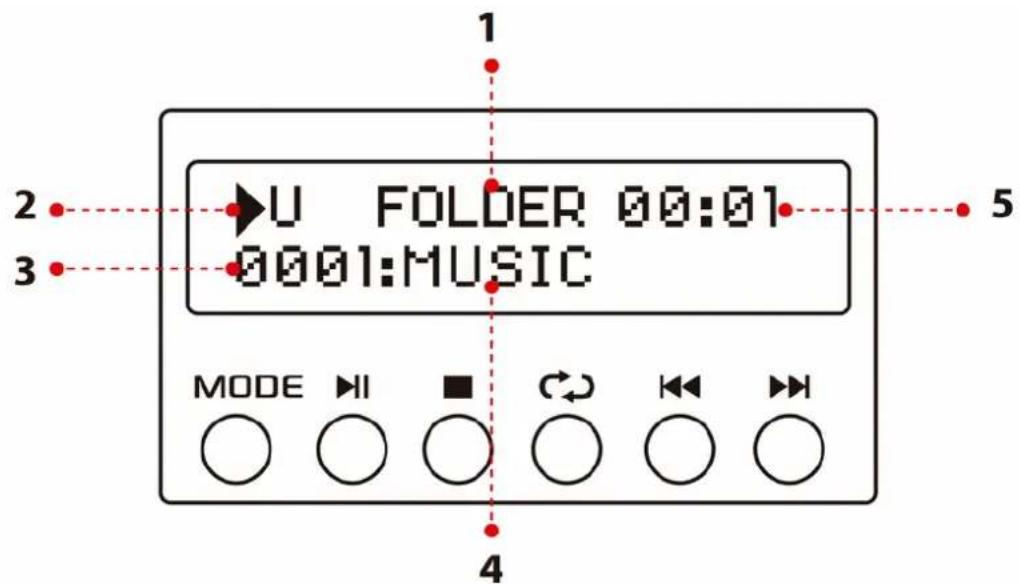

Sorgente di ingresso: Il display visualizza "U" quando è impostata la modalità USB e "S" quando è impostata la modalità scheda SD. Premere il pulsante di modalità per passare da un ingressoall'altro.

Numero di traccia: Il numero di traccia (per tutte le tracce dell'intero disco di cenere) viene visualizzato qui. Nell'immagine precedente l'unità sta riproducendo la traccia numero 1.

Informazioni sulla traccia o sulla cartella: Qui appare il nome della cartella. Nell'immagine qui sopra la cartella in riproduzione è denominata MUSIC.

Tempo trascorso: qui viene visualizzato il tempo trascorso della traccia corrente.5. Utilizzare gli altri controlli, play/pausa, stop, ripetizione (TUTTI/NORMALE/SINGOLO/CARTELLA/CASUALE/SELEZIONA), traccia precedente e traccia successiva per riprodurre l'audio dall'unità disco USB/SD Card o Wireless BT.

2. Schermata del display della console di controllo della scheda USB/SD3. Manopola di ricerca tracce/cartelle

Ruotare questa manopola in senso orario per cercare tutte le tracce all'interno dell'unità USB/SD Card. Ogni traccia viene visualizzata con il suo nome. Mostra le tracce o le cartelle in ordine cronologico (a partire dal momento in cui le tracce sono state caricate sulla chiavetta USB/SD Card). Premere la manopola per avviare la riproduzione del brano desiderato. Verranno visualizzate prima le tracce presenti nel disco principale e poi quelle contenute nelle cartelle. Premere questa manopola per attivare la funzione di ricerca delle cartelle. Una volta premuta, la parola "FOLDER" inizierà a comparire sul display. Ruotare quindi la manopola in senso orario per cercare le cartelle all'interno dell'unità di memoria USB/scheda SD. Premere la manopola per iniziare a riprodurre i brani di quella cartella. www.PyleUSA.com

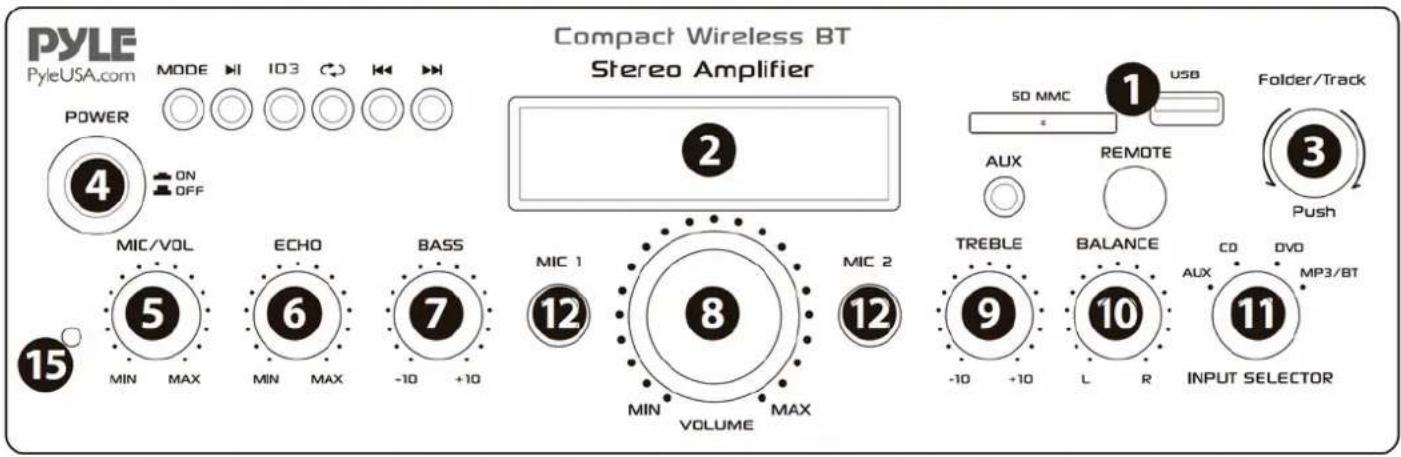

Lettore di schede SD/Porta USB: per utilizzare supporti esterni su questo dispositivo, è sufficiente collegare la scheda SD/USB a queste porte.

Schermo LCD: tutte le informazioni relative ai supporti esterni o al dispositivo saranno visualizzate su questo schermo.

Selezione di cartelle e brani3. Pulsante di accensione: Premere questo pulsante per accendere e spegnere l'unità.4. Manopola di controllo del volume del microfono: ruotare questa manopola per regolare il volume del microfono.

Manopola di controllo del volume dell'eco del microfono: ruotare questa manopola per regolare il volume dell'eco del microfono.

Controllo dei bassi: Ruotare questa manopola per regolare le basse frequenze del Canale 1 e del Canale 2.

Fader del volume master: Spostare il fader verso l'alto e verso il basso per regolare il volume master.

Controllo degli alti: Ruotare questa manopola per regolare le frequenze alte dei canali 1 e 2.9. Bilanciamento: Controlla il bilanciamento del volume da sinistra a destra.10. Selettore di ingresso: Ruotare questo pulsante per scegliere l'ingresso desiderato.11. INGRESSI MICROFONICI: KARAOKE o EXTERNAL MIC si collegano a queste prese.12. JACK IPOD/MP3: l'iPod/MP3 si collega a questo jack.13. RICEVITORE REMOTO: per ricevere il segnale del telecomando.14. INDICATORE LED DI ALIMENTAZIONE: quando si accende l'unità, il LED si accende.15. INGRESSO AUDIO: Collegare i jack di uscita audio di DVD/CD a questi jack.16. USCITA LINEA: Collegare i jack di ingresso RECORD a questi jack.17.www.PyleUSA.com

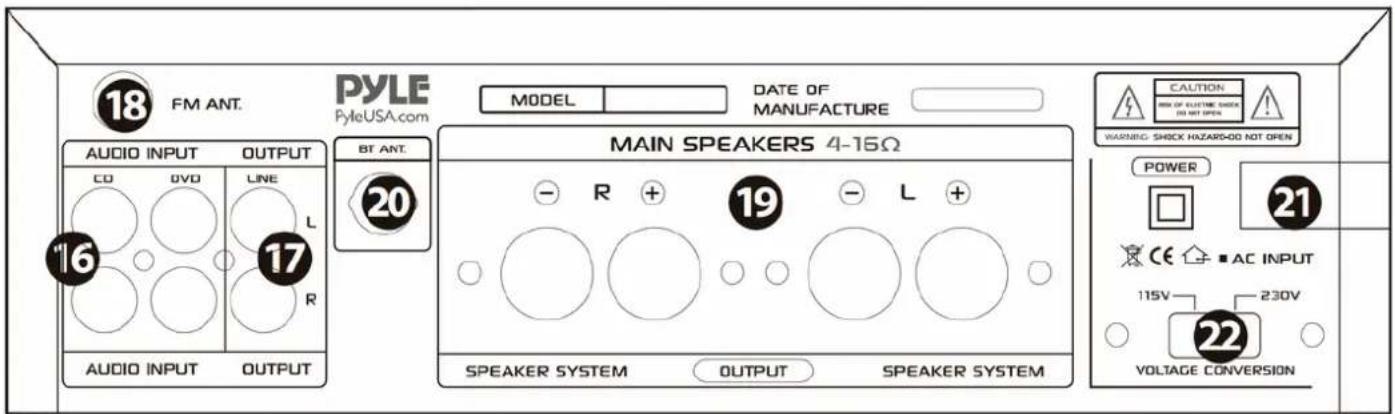

19. USCITA DIFFUSORI: Collegare il sistema di altoparlanti a questi terminali.

20. ANTENNA BLUETOOTH: estrarre l'antenna quando si utilizza l'ingresso Bluetooth.

21. ALIMENTAZIONE: Collegare alla presa di corrente CA 115V/60Hz e 230V/50Hz.

Premere questo pulsante per scegliere il modello di visualizzazione ID3. TITOLO/ARTISTA/ALBUM/OFF. Tenere premuto questo pulsante per 5 secondi per ACCENDERE o SPEGNERE l'MP3.

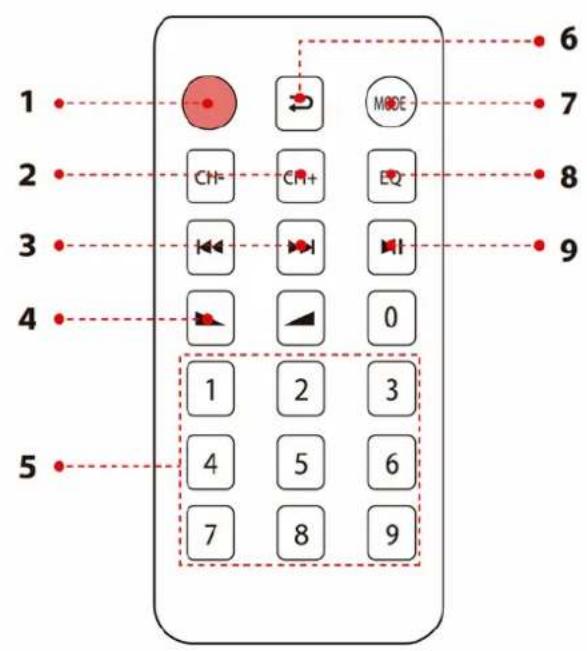

In modalità FM, premere i due pulsanti per sintonizzare la frequenza FM.2. Premere questi due pulsanti per selezionare il brano precedente o successivo in modalità USB, SD o Bluetooth, per selezionare il canale precedente o successivo nel modello FM.

Aumento o diminuzione del volume4. Premere i numeri per selezionare direttamente i brani. L'unità impiega 1-2 secondi per rispondere in modalità USB o SD.

Premere questo pulsante per passare alla modalità di ripetizione.6. Premere questo pulsante per selezionare la modalità di riproduzione, ad esempio USB/SD/FM/WIRELESS BT.

Funzione EQ: Seleziona una modalità preimpostata dell'equalizzatore, progettata di conseguenza.8. Funzione di riproduzione e pausa per MP3 nel modello USB/SD/BT. Premere questo pulsante per eseguire la scansione automatica del canale nel modello FM e memorizzare automaticamente il canale. 9.www.PyleUSA.com
