PAWS 2 A1 - Testeur de batterie et d'alternateur POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de batterie et d'alternateur 12 V
Marque	Powerfix
Modèle	PAWS 2 A1
Catégorie	Testeur de batterie et d'alternateur
Tension nominale	12 V
Fonctions principales	Test de charge batterie (DEL 11,5 V, 12 V, 12,6 V) ; Test alternateur (DEL 13,2-14,5 V OK, 15,5 V défaut)
Indicateurs	DEL pour niveaux de charge et tension alternateur
Accessoires fournis	2 pinces de raccordement (rouge et noire), mode d’emploi
Matériau du boîtier	Plastique avec aimants au dos pour fixation
Dimensions (approx.)	10 x 5 x 2 cm
Poids (approx.)	200 g
Alimentation	Directement par la batterie testée (12 V)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne jamais immerger
Sécurité	Ne pas utiliser si câbles endommagés ; éviter court-circuit ; porter des protections contre l’acide
Pièces détachées et réparabilité	Non réparable ; remplacer l’appareil si câbles endommagés
Service après-vente France	Tél. [phone], e-mail [e-mail]
Service après-vente Suisse	Tél. [phone] (0,08 CHF/min), e-mail [e-mail]
Numéro IAN	91620
Mise au rebut	Ne pas jeter aux ordures ménagères ; suivre la directive 2012/19/EU

FOIRE AUX QUESTIONS - PAWS 2 A1 POWERFIX

Comment tester la batterie avec le PAWS 2 A1 ?

Raccordez d'abord la pince rouge au pôle positif (+) de la batterie, puis la pince noire au pôle négatif (-). Les DEL indiquent le niveau de charge : 11,5 V (faible, recharger), 12 V (à moitié chargée), 12,6 V (pleine charge).

Que signifie la DEL 11,5 V allumée seule ?

Cela indique que le niveau de charge de la batterie est faible. Vous devez recharger la batterie avant utilisation.

Comment tester l'alternateur avec cet appareil ?

Branchez l'appareil à la batterie, démarrez le moteur et allumez tous les consommateurs (phares, radio, etc.). Sur les véhicules récents, montez brièvement à 2500 tr/min. Si la DEL 13,2-14,5 V s'allume, l'alternateur fonctionne correctement. Si la DEL 15,5 V s'allume, l'alternateur ou le régulateur est défectueux.

Puis-je utiliser le testeur sur une batterie 24 V ?

Non, le testeur est conçu exclusivement pour les batteries de 12 V. Une utilisation sur 24 V pourrait endommager l'appareil ou présenter un risque de sécurité.

Que faire si la DEL 15,5 V s'allume lors du test d'alternateur ?

Cela indique un défaut de l'alternateur ou du régulateur de tension. Contactez votre garagiste pour une vérification et une réparation.

Comment nettoyer le testeur ?

Débranchez d'abord la batterie. Nettoyez l'extérieur avec un chiffon légèrement humide. Ne plongez jamais l'appareil dans l'eau et n'utilisez pas de produits agressifs.

Où trouver le service après-vente pour le PAWS 2 A1 ?

En France : téléphone 0800 919270, e-mail [e-mail]. En Suisse : téléphone 0842 665566 (0,08 CHF/min), e-mail [e-mail]. Service disponible du lundi au vendredi de 8h à 20h (HEC).

L'appareil est-il réparable en cas de câbles endommagés ?

Non, les câbles de mesure ne sont pas réparables. En cas de dommage, l'appareil doit être mis au rebut et remplacé conformément à la directive 2012/19/EU.

Puis-je laisser le testeur branché en permanence sur la batterie ?

Il est déconseillé de laisser l'appareil branché en permanence. Utilisez-le uniquement pour les tests et débranchez-le après usage pour éviter tout risque de décharge ou de court-circuit.

Que faire si les pinces sont endommagées ?

N'utilisez pas l'appareil avec des pinces endommagées. Les pinces ne sont pas remplaçables séparément. Vous devez remplacer l'ensemble du testeur.

MODE D'EMPLOI PAWS 2 A1 POWERFIX

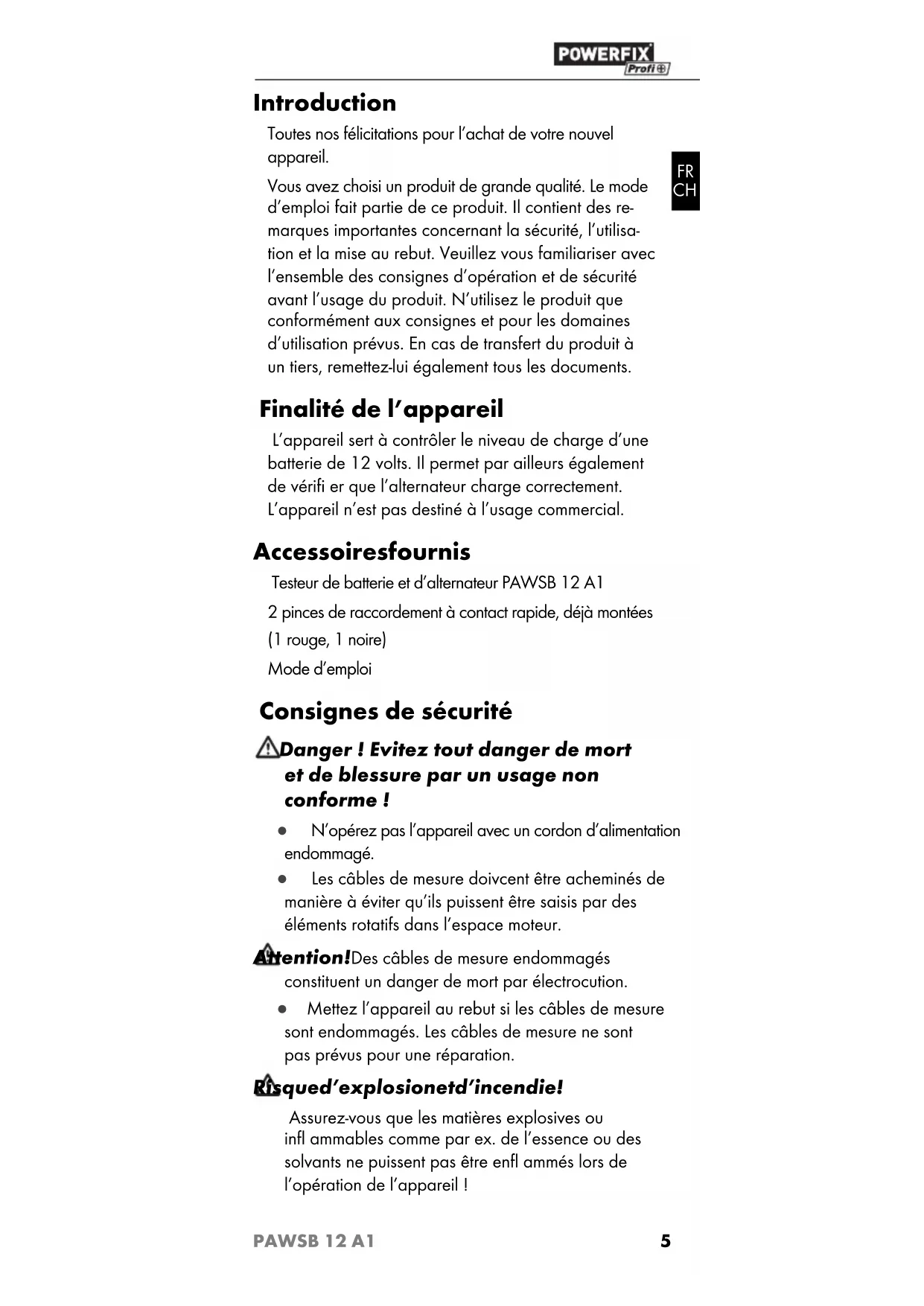

Toutes nos félicitations pour l'achat de votre nouvel appareil.

Vous avez choisi un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et la mise au rebut. Veuillez vous familiariser avec l'ensemble des consignes d'opération et de sécurité avant l'usage du produit. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. En cas de transfert du produit à un tiers, remettez-lui également tous les documents.

FR CH

Finalité de l'appareil

L'appareil sert à contrôler le niveau de charge d'une batterie de 12 volts. Il permet par ailleurs également de vérifi er que l'alternateur charge correctement. L'appareil n'est pas destiné à l'usage commercial.

Accessoiresfournis

Testeur de batterie et d'alternateur PAWSB 12 A1

2 pinces de raccordement à contact rapide, déjà montées (1 rouge, 1 noire)

Mode d'emploi

Consignes de sécurité

⚠️Danger ! Evitez tout danger de mort et de blessure par un usage non conforme !

• N'opérez pas l'appareil avec un cordon d'alimentation endommagé.
• Les câbles de mesure doivent être acheminés de manière à éviter qu'ils puissent être saisis par des éléments rotatifs dans l'espace moteur.

Attention! Des câbles de mesure endommagés constituent un danger de mort par électrocution.

- Mettez l'appareil au rebut si les câbles de mesure sont endommagés. Les câbles de mesure ne sont pas prévus pour une réparation.

Risqued'explosionetd'incendie!

Assurez-vous que les matières explosives ou infl ammables comme par ex. de l'essence ou des solvants ne puissent pas être enfl ammés lors de l'opération de l'appareil !

FR CH

Les sources d'infl ammation (par ex. un éclairage ouvert, des cigares, cigarettes allumés ou des étincelles électriques doivent être tenus éloignés des batteries de démarrage.

!

Danger de brûlure par acide Protégez

vos yeux et votre peau à l'encontre de tout risque de brûlure par acide (acide sulfurique) en cas de contact avec la batterie ! Ne regardez pas directement dans la batterie raccordée et portez des lunettes de protection, des vêtements et des gants résistants aux acides ! En cas de contact entre les yeux ou la peau et l'acide sulfurique, rincez la zone concernée du corps abondamment à l'eau claire et courante et consultez immédiatement un médecin !

• Evitez tout court-circuit électrique lorsque vous raccordez l'appareil à la batterie. Raccordez exclusivement la pince de raccordement de pôle positif au pôle positif de la batterie. Raccordez exclusivement la pince de raccordement de pôle négatif au pôle négatif de la batterie !
• Saisissez les pinces de raccordement („-“ et „+“) exclusive-ment aux zones isolées !

!

Attention ! Evitez tout dommage atériel par un usage non conforme !

• Utilisez uniquement l'appareil avec les pièces d'origine fournies !
  • Protégez les surfaces de contact de la batterie.

Raccordement

• Raccordez tout d'abord la pince de raccordement à contact rapide rouge au pôle positif (+) de la batterie.
• Raccordez ensuite la pince de raccordement à contact rapide noire au pôle négatif (-) de la batterie.

i

Pendant la mesure, l'appareil peut être fi xé à la carrosserie de la voiture grâce aux bandes magnétiques situées au dos de l'appareil.

Tester la batterie et l'alternateur

Essai de la batterie / capacité de démarrage

- Si seule la DEL de 11,5 volts est allumée, le niveau de charge de la batterie est faible. La batterie doit être rechargée.

FR CH

- Si en plus, la DEL de 12 volts est allumée, la batterie n'est chargée qu'à moitié. Il est recommandé de procéder à la recharge de la batterie.

- Si la DEL de 12,6 volts est également allumée, la batterie est pleinement chargée et prête au démarrage.

Attention ! Dommages matériels !

Avant de procéder au chargement, informez-vous au sujet de la maintenance de la batterie à l'aide de son mode d'emploi !

Testd'alternateur

• Raccordez l'appareil à la batterie, conformément à ce qui est décrit sous le point «Raccordement».
• Démarrez le moteur et allumez tous les consommateurs (phares, radio, dégivreur de la vitre arrière, etc.).
• Dans le cas de véhicules nouveaux, augmentez brièvement le régime du moteur à 2500 trs/min.
• Si la DEL de 13,2 volts à 14,5 volts est allumée, cela signifi e que l'alternateur ou le régulateur de tension fonctionnent bien.
• Si la DEL de 15,5 volts est allumée, l'alternateur ou le régulateur de tension est défectueux. Dans ce cas, contactez votre garagiste.

Nettoyage

ngerd'électrocution!Débrancheztou-

jours la batterie avant de nettoyer l'appareil. Lors du nettoyage, ne plongez surtout jamais l'appareil dans de l'eau ou tenez-le sous de l'eau courante.

Attention ! Dommages matériels !

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, car ils peuvent agresser la surface du boîtier.

- Nettoyez l'extérieur de l'appareil à l'aide d'un chiff on légèrement humidifié.

Mise au rebut

FR CH

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est soumis à la directive européenne 2012/19/EU.

Eliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Procédez à une élimination des matériaux d'emballage respectueuse de l'environnement.

Service après-vente

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 91620

CH Service Suisse

Tel.: [phone] (0,08 CHF/Min., mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 91620

Heures de service de notre hotline :

du lundi au vendredi de 8 h à 20 h (HEC)
