PAWS 2 A1 - Batterie- und Lichtmaschinentester POWERFIX - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG PAWS 2 A1 POWERFIX

BATTERIE- UND LICHTMASCHINEN- TESTER

Bedienungsanleitung

FR CH

TESTEUR DE BATTERIE ET D'ALTERNATEUR

Mode d'emploi

IT CH

TESTER PER BATTERIE E ALTERNATORI

DE/AT/CH Bedienungsanleitung Seite 1

FR/CH Mode d'emploi Page 5
IT/CH Istruzioni per l'uso Pagina 9
NL	Gebruiksaanwijzing	Pagina
GB	Operating	instructions

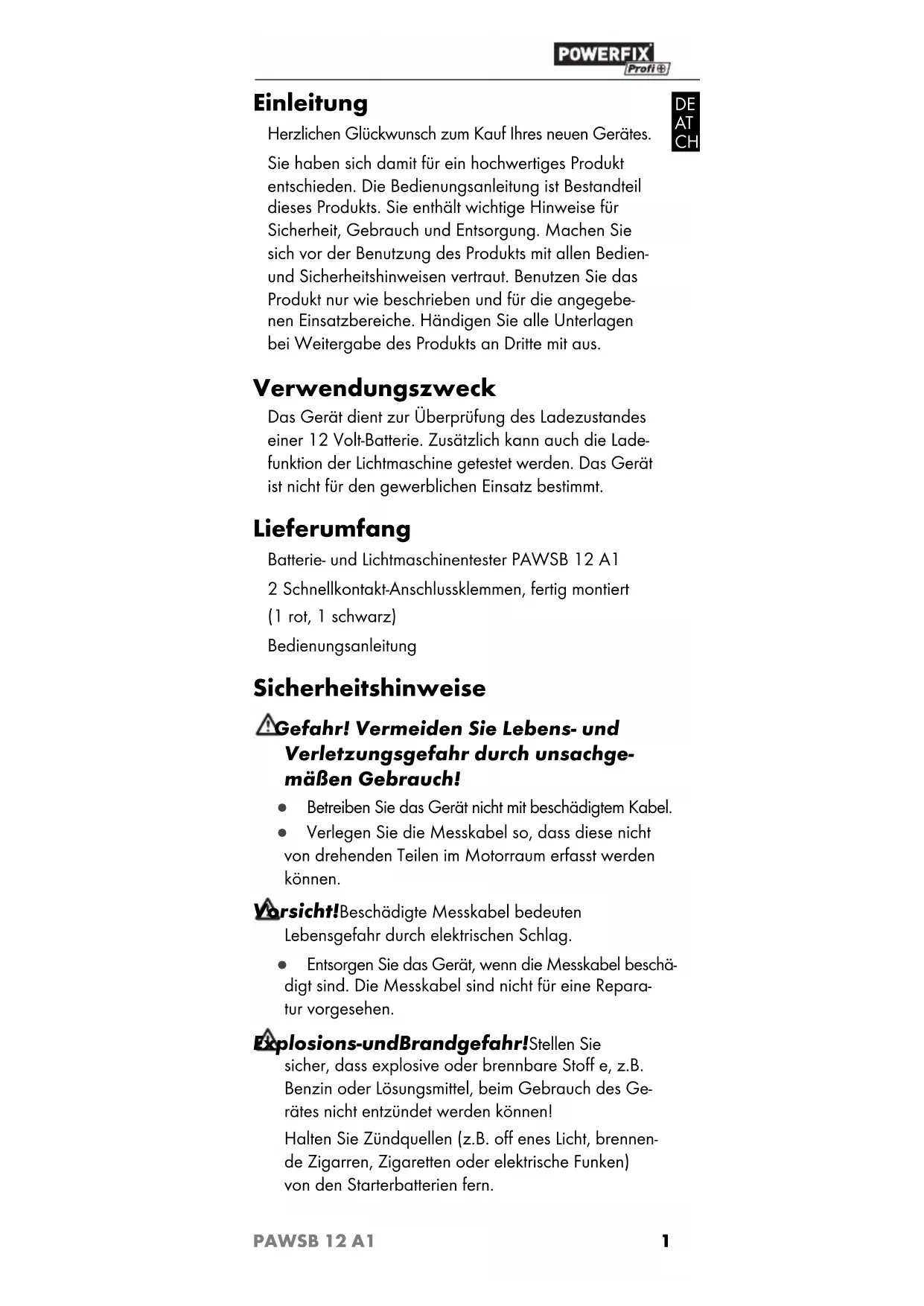

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Verwendungszweck

Das Gerät dient zur Überprüfung des Ladezustandes einer 12 Volt-Batterie. Zusätzlich kann auch die Ladefunktion der Lichtmaschine getestet werden. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Batterie- und Lichtmaschinentester PAWSB 12 A1

2 Schnellkontakt-Anschlussklemmen, fertig montiert (1 rot, 1 schwarz)

Bedienungsanleitung

Sicherheitshinweise

⚠Gefahr! Vermeiden Sie Lebens- und Verletzungsgefahr durch unsachgemäßen Gebrauch!

- Betreiben Sie das Gerät nicht mit beschädigtem Kabel.

- Verlegen Sie die Messkabel so, dass diese nicht von drehenden Teilen im Motorraum erfasst werden können.

Vorsicht! Beschädigte Messkabel bedeuten Lebensgefahr durch elektrischen Schlag.

- Entsorgen Sie das Gerät, wenn die Messkabel beschädigt sind. Die Messkabel sind nicht für eine Reparatur vorgesehen.

Explosions-undBrandgefahr! Stellen Sie sicher, dass explosive oder brennbare Stoff e, z.B. Benzin oder Lösungsmittel, beim Gebrauch des Gerätes nicht entzündet werden können! Halten Sie Zündquellen (z.B. off enes Licht, brennende Zigarren, Zigaretten oder elektrische Funken) von den Starterbatterien fern.

DE AT CH

⚠️ Verätzungsgefahr! Schützen Sie Ihre Augen und Haut vor Verätzung durch Säure (Schwefelsäure) beim Kontakt mit der Batterie! Wenden Sie den Blick nicht direkt auf die angeschlossene Batterie und verwenden Sie eine säurefeste Schutzbrille, -bekleidung und -handschuhe! Wenn Augen oder Haut mit der Schwefelsäure in Kontakt geraten sind, spülen Sie die betroff eine Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf!

• Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des Gerätes an die Batterie. Schließen Sie die Pluspol-Anschlussklemme ausschließlich an den Pluspol der Batterie an. Schließen Sie die Minuspol-Anschlussklemme ausschließlich an den Minuspol der Batterie an!
• Fassen Sie die Anschlussklemmen („-“ und „+“) ausschließlich am isolierten Bereich an!

⚠️Achtung! Vermeiden Sie Sachbeschädigung durch unsachgemäßen Gebrauch!

• Verwenden Sie das Gerät nur mit den gelieferten Originalteilen!
  • Schützen Sie die Kontaktfl ächen der Batterie.

Anschließen

• Schließen Sie zuerst die rote Schnellkontakt-Anschlussklemme an den Pluspol (+) der Batterie an.
• Schließen Sie dann die schwarze Schnellkontakt-Anschlussklemme an den Minuspol (-) der Batterie an.

Mit dem Magnetstreifen auf der Geräterückseite kann das Gerät während der Messung an der Fahrzeugkarosserie befestigt werden.

Batterie und Lichtmaschine testen

Batterie-Test / Startfähigkeit

• Leuchtet nur die 11,5 Volt-LED, ist der Ladezustand der Batterie schwach. Die Batterie muss nachgeladen werden.
• Leuchtet zusätzlich die 12 Volt-LED, ist die Batterie zur Hälfte geladen. Es empf i ehlt sich, die Batterie nachzuladen.
• Leuchtet auch die 12,6 Volt-LED, ist die Batterie voll geladen und startfähig.

Achtung! Mögliche Sachbeschädigung!

Informieren Sie sich vor dem Laden über die Wartung der Batterie anhand deren Bedienungsanleitung!

Lichtmaschinen-Test

• Schließen Sie das Gerät, wie unter „Anschließen“ beschrieben, an die Batterie an.
• Starten Sie den Motor und schalten Sie alle Verbraucher (Scheinwerfer, Radio, Heckscheibenheizung, etc.) ein.
• Erhöhen Sie bei neueren Fahrzeugen kurzzeitig die Motordrehzahl bis auf 2500 U/min.
• Leuchtet die 13,2 Volt bis 14,5 Volt-LED, ist die Lichtmaschine bzw. der Spannungsregler in Ordnung.
• Leuchtet die 15,5 Volt-LED, ist die Lichtmaschine bzw. der Spannungsregler defekt. Setzen Sie sich in diesem Fall mit Ihrer KFZ-Werkstatt in Verbindung.

Reinigen

Gefahr eines elektrischen Schlags!

Trennen Sie immer die Verbindung zur Batterie, bevor Sie das Gerät reinigen. Sie dürfen das Gerät bei der Reinigung keinesfalls in Wasser tauchen oder unter fließendes Wasser halten.

ntung!Mögliche Sachbeschädigung!

Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Gehäuseoberfl äche angreifen können.

- Reinigen Sie das Gerät äußerlich mit einem leicht angefeuchteten Tuch.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

DE AT CH
