MANUALE UTENTE PAWS 2 A1 POWERFIX

Istruzioni per l'uso

NL

ACCU- EN DYNAMOTESTER

Gebruiksaanwijzing

GB

BATTERY & ALTERNATOR TESTER

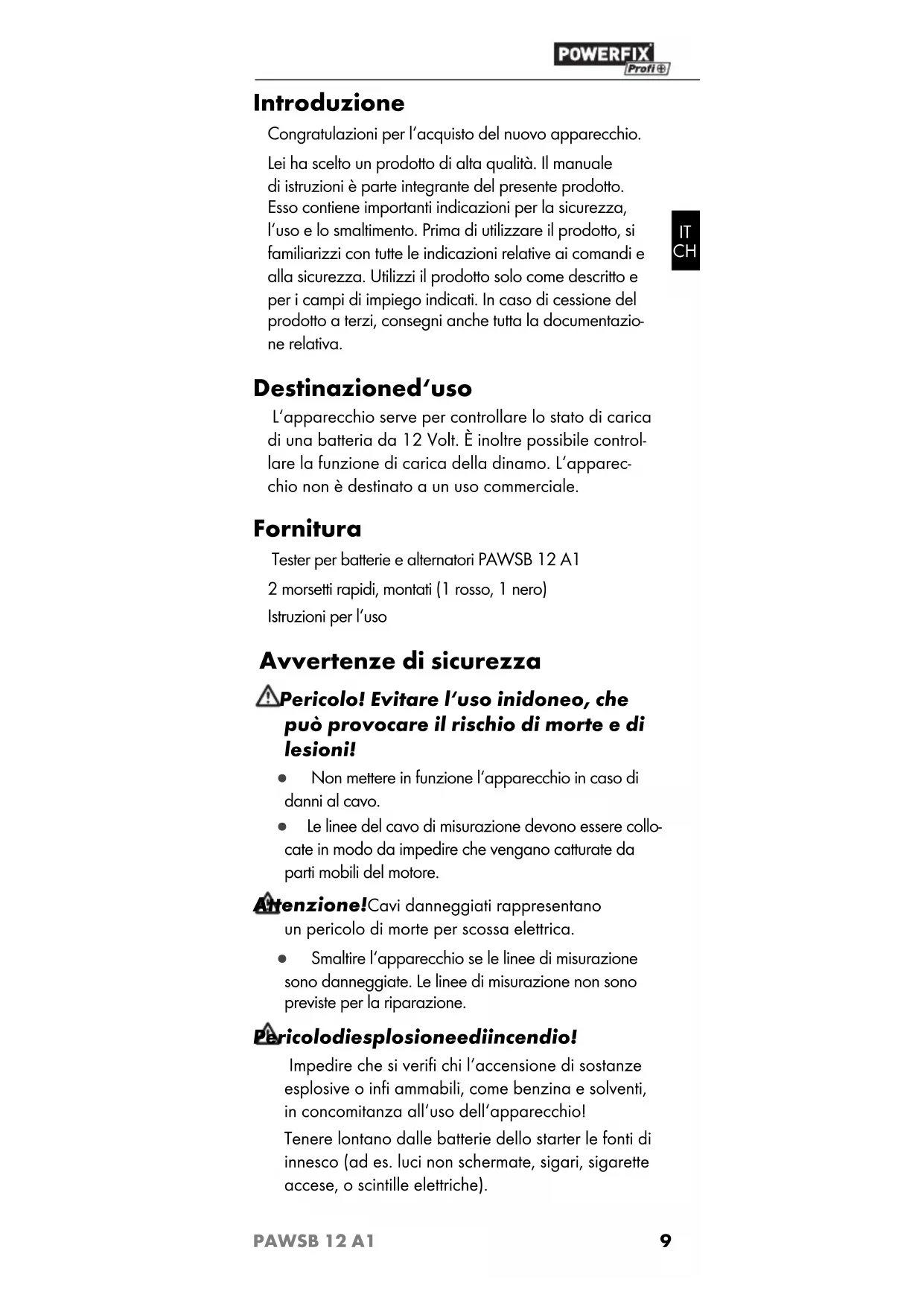

Congratulazioni per l'acquisto del nuovo apparecchio.

Lei ha scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, si familiarizzi con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzi il prodotto solo come descritto e per i campi di impiego indicati. In caso di cessione del prodotto a terzi, consegni anche tutta la documentazione relativa.

Destinazioned'uso

L'apparecchio serve per controllare lo stato di carica di una batteria da 12 Volt. È inoltre possibile controllare la funzione di carica della dinamo. L'apparecchio non è destinato a un uso commerciale.

Fornitura

Tester per batterie e alternatori PAWSB 12 A1

2 morsetti rapidi, montati (1 rosso, 1 nero)

Istruzioni per l'uso

Avvertenze di sicurezza

⚠️ Pericolo! Evitare l'uso inidoneo, che può provocare il rischio di morte e di lesioni!

• Non mettere in funzione l'apparecchio in caso di danni al cavo.
• Le linee del cavo di misurazione devono essere collocate in modo da impedire che vengano catturate da parti mobili del motore.

Attenzione! Cavi danneggiati rappresentano un pericolo di morte per scossa elettrica.

- Smaltire l'apparecchio se le linee di misurazione sono danneggiate. Le linee di misurazione non sono previste per la riparazione.

Pericolodiesplosioneediincendio!

Impedire che si verifi chi l'accensione di sostanze esplosive o infi ammabili, come benzina e solventi, in concomitanza all'uso dell'apparecchio!

Tenere lontano dalle batterie dello starter le fonti di innesco (ad es. luci non schermate, sigari, sigarette accese, o scintille elettriche).

⚠️ Pericolo di corrosione! Proteggere gli occhi e la cute dagli acidi corrosivi (acido solforico) in caso di contatto con la batteria! Non rivolgere lo sguardo direttamente sulla batteria collegata e utilizzare occhiali, abbigliamento e guanti resistenti agli acidi! In caso di contatto dell'acido solforico con gli occhi o con la cute, sciacquare la parte del corpo interessata con abbondante acqua corrente pulita e consultare immediatamente un medico!

• Evitare il corto circuito nel collegare l'apparecchio alla batteria. Collegare il morsetto del polo positivo esclusivamente al polo positivo della batteria. Collegare il morsetto del polo negativo esclusivamente al polo nega-tivo della batteria.
• Aff errare i morsetti („-“ e „+“) esclusivamente dalla parte isolata!

⚠ Attenzione! Evitare i danni materiali dovuti a un uso non conforme!

• Utilizzare l'apparecchio solo con le parti originali accluse!
  • Proteggere le superfi ci di contatto della batteria.

Collegamento

• Collegare prima il morsetto rapido rosso al polo positivo (+) della batteria.
• Collegare quindi il morsetto rapido nero al polo negativo (-) della batteria.

L'apparecchio può essere fi ssato alla carrozzeria del veicolo durante la misurazione tramite le strisce magnetiche situate sul retro dell'apparecchio stesso.

Controllo della batteria e della dinamo

Test della batteria / capacità di avvio

Se si accende solo il LED da 11,5 Volt, la carica della batteria è debole. In tal caso è necessario caricare completamente la batteria.
Se si accende anche il LED da 12 Volt, la batteria è carica solo per metà. Si consiglia di caricare completamente la batteria.
- Se si accende anche il LED da 12,6 Volt, la batteria è completamente carica e in grado di avviare il motore.

Attenzione! Danni materiali! Prima del

caricamento, informarsi sulla manutenzione della batteria in base alle relative istruzioni per l'uso!

Test della dinamo

- Collegare l'apparecchio alla batteria, come descritto alla voce "Collegamento".

- Avviare il motore e accendere tutti i dispositivi azionati elettricamente (fari, radio, lunotto termico, ecc.).

- Per i veicoli più nuovi, aumentare brevemente il numero di giri del motore fi no a 2500 g/min.

Se si accende il LED da 13,2 Volt a 14,5 Volt, la dinamo ovvero il regolatore di tensione è a posto.

Se si accende il LED da 15,5 Volt, la dinamo o il regolatore di tensione è guasto. In tal caso, mettersi in contatto con la propria offi cina di fi ducia!

Pulizia

ricolodiscossaelettrica!Staccare

sempre la connessione alla batteria, prima di pulire l'apparecchio. Non immergere l'apparecchio in acqua e non collocarlo sotto l'acqua corrente durante la pulizia.

tenzione!Dannimateriali!Nonutilizza-

re detergenti aggressivi o abrasivi, poiché essi potrebbero intaccare la superfi cie dell'apparecchio.

- Pulire l'apparecchio esternamente con un panno leggermente inumidito.

Smaltimento

Non gettare per alcun motivo l'apparecchio insieme ai normali rifi uti domestici. Questo prodotto sottostà alla direttiva europea 2012/19/EU.

Smaltire l'apparecchio presso un'azienda autorizzata o presso l'ente comunale di smaltimento.

Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

Assistenza

Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]

IAN 91620

IT CH

Assistenza Svizzera

Tel.: [phone] (0,08 CHF/Min., telefonia

mobile max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 91620

Raggiungibilità della hotline:

dal lunedì al venerdì, dalle 8.00 alle 20.00 (CET)

Importatore

Versione delle informazioni · Stand van de informatie

Last Information Update: 07 / 2013 - Ident.-No.: PAWSB12A1-062013-1
