Type de produit	Testeur de batterie et d'alternateur
Marque	Powerfix
Modèle	PAWS 3 A1
Tension nominale	12 V
Fonctions principales	Contrôle de niveau de charge de batterie, test d'alternateur
Accessoires fournis	2 pinces de raccordement à contact rapide (rouge et noir), mode d'emploi
Fixation	Bandes magnétiques au dos pour fixation sur carrosserie
Indications lumineuses (DEL)	11,5 V (faible), 12 V (mi-charge), 12,6 V (pleine charge), 13,2-14,5 V (alternateur OK), 15,5 V (alternateur défectueux)
Utilisation prévue	Batteries 12 V, usage domestique non commercial
Consignes de sécurité	Protection contre courts-circuits, explosifs et acide sulfurique ; porter lunettes et gants
Nettoyage	Avec un chiffon légèrement humide, ne jamais immerger dans l'eau
Mise au rebut	Conformément à la directive 2002/96/EC, ne pas jeter aux ordures ménagères
Service après-vente France	Tél. [phone], Email : [e-mail], IAN 78533
Service après-vente Belgique	Disponible via le service après-vente
Poids estimé	Environ 200 g
Dimensions estimées	Environ 10 x 5 x 3 cm
Matériau du boîtier	Plastique avec aimants intégrés
Alimentation	Via la batterie testée (pas d'alimentation propre)
Réparabilité	Non réparable, câbles non remplaçables, remplacer l'appareil en cas de dommage

FOIRE AUX QUESTIONS - PAWS 3 A1 POWERFIX

Comment brancher le testeur sur la batterie ?

Raccordez d'abord la pince rouge au pôle positif (+) de la batterie, puis la pince noire au pôle négatif (-). Ne inversez pas les polarités pour éviter un court-circuit.

Que signifie si seule la DEL 11,5 V est allumée ?

Cela indique que le niveau de charge de la batterie est faible. La batterie doit être rechargée avant utilisation.

Comment tester l'alternateur avec cet appareil ?

Branchez l'appareil sur la batterie, démarrez le moteur et allumez tous les consommateurs (phares, radio, etc.). Augmentez brièvement le régime à 2500 tr/min. Si la DEL 13,2-14,5 V s'allume, l'alternateur fonctionne correctement. Si la DEL 15,5 V s'allume, l'alternateur ou le régulateur est défectueux.

Que faire si la DEL 15,5 V s'allume pendant le test d'alternateur ?

Cela signifie que l'alternateur ou le régulateur de tension est défectueux. Contactez votre garagiste pour une réparation.

Puis-je utiliser ce testeur sur une batterie 24 V ?

Non, l'appareil est conçu uniquement pour les batteries 12 V. Une batterie 24 V pourrait endommager l'appareil ou provoquer des mesures erronées.

Comment nettoyer le testeur ?

Débranchez toujours la batterie avant le nettoyage. Utilisez un chiffon légèrement humide pour nettoyer l'extérieur. Ne plongez jamais l'appareil dans l'eau.

Où jeter l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Conformément à la directive 2002/96/EC, déposez-le dans un point de collecte pour déchets électroniques ou via le service de recyclage de votre commune.

L'appareil est-il garanti ?

La garantie est standard, généralement 3 ans. Conservez le ticket de caisse. Pour toute réclamation, contactez le service après-vente au 0800 919270 (France).

Que faire si les câbles de mesure sont endommagés ?

Les câbles ne sont pas réparables. En cas de dommage, l'appareil doit être mis au rebut et remplacé, car il y a un risque d'électrocution.

Puis-je utiliser l'appareil sur une batterie de moto ?

Oui, si la batterie de la moto est une batterie 12 V. Assurez-vous que les pinces sont bien adaptées aux bornes de la batterie.

MODE D'EMPLOI PAWS 3 A1 POWERFIX

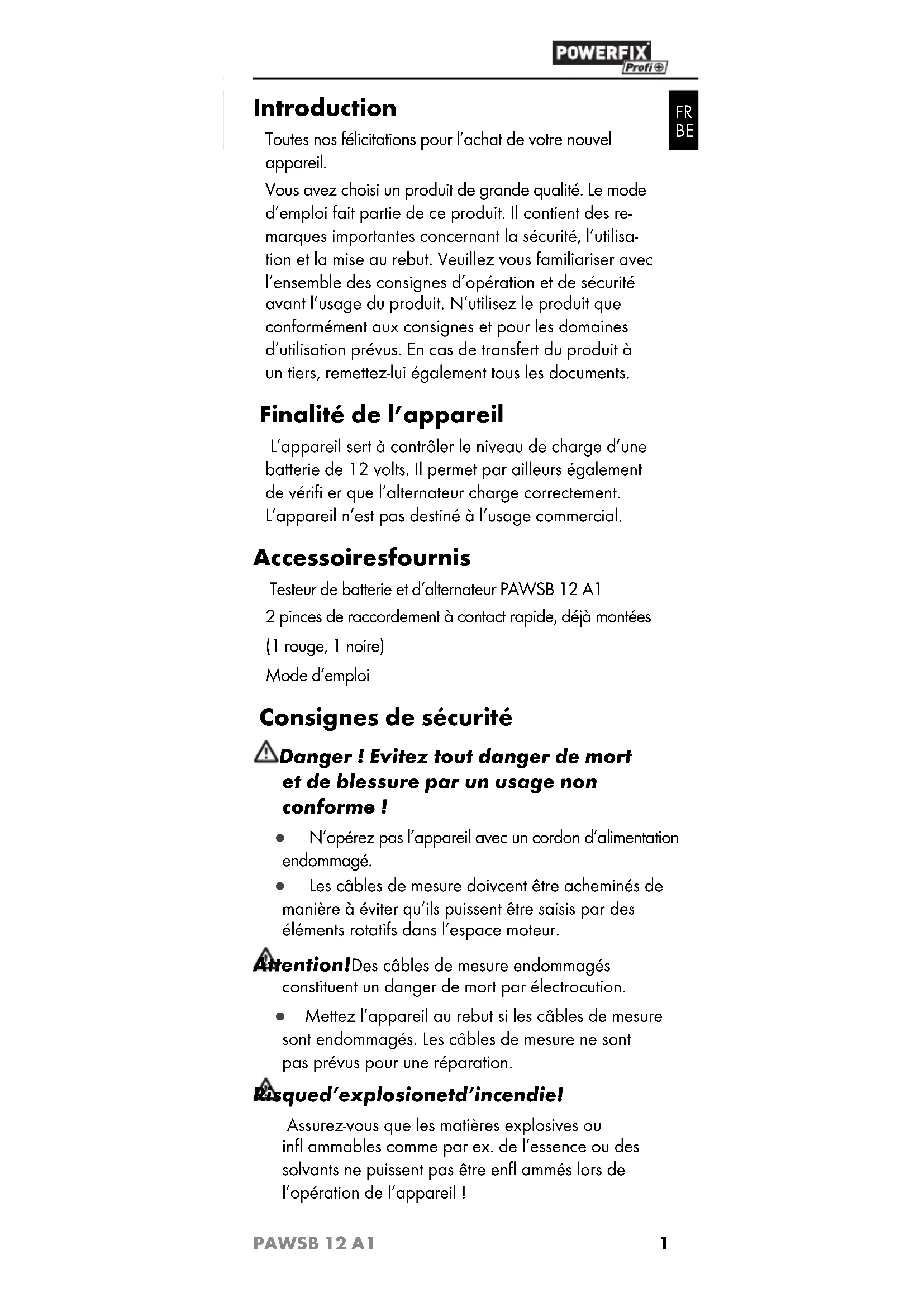

FR/BE Mode d'emploi Page 1

Toutes nos félicitations pour l'achat de votre nouvel apparéil.

Vous avez choisi un produit de grande qualite. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et la mise au rebut. Veuillez vous familiariser avec l'ensemble des consignes d'opération et de sécurité avant l'usage du produit. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prevus. En cas de transfert du produit a un tiers, remettez-lui également tous les documents.

Finalité de l'appareil

L'appareil sert à contrôler le niveau de charge d'une batterie de 12 volts. Il permet par ailleurs également de vérifi er que l'alternateur charge correctement. L'appareil n'est pas destiné à l'usage commercial.

Accessoiresfournis

Testeur de batterie et d'alternateur PAWSB 12 A1

2 pinces de raccordement à contact rapide, déjà montées (1 rouge, 1 noir)
Mode d'emploi

Consignes de sécurité

Danger! Evitez tout danger de mort et de blessure par un usage non conforme!

• N'opérez pas l'appareil avec un cordon d'alimentation endommagé.
• Les cables de mesure doivcent seront acheminés de manière à éviter qu'ils puissant seront saisis par des éléments rotatifs dans l'espace moteur.

Attention! Des cables de mesure endommagés constituent un danger de mort par électrocution.

• Mettez l'appareil au rebut si les câbles de mesure sont endommages. Les câbles de mesure ne sont pas prévus pour une réparation.

Risqued'explosionetd'incendie!

Assurez-vous que les matières explosives ou inflammables comme par ex. de l'essence ou des solvants ne poussent pas etre enfl ammés lors de I'opération de I'appareil!

FR BE

Les sources d'infl ammation (par ex. un éclairage ouvert, des cigares, cigarettes allumés ou des étincelles électriques doivent être tenus éloignés des batteries de démarrage.

#

Danger de brûlure par acide Protégez

vos yeux et votre peu à l'encontre de tout risque de brûture par acide (acide sulfurique) en cas de contact avec la batterie! Ne regardez pas directement dans la batterie raccordée et portez des lunettes de protection, des vêtements et des gants résistants aux acides! En cas de contact entre les yeux ou la peau et l'acide sulfurique, rincez la zone concernée du corps abondamment à l'eau claire et courante et consultez immidiatement un meDECIN!

• Evitez tout court-circuit électrique lorsque vous raccordez l'appareil à la batterie. Raccordez exclusivement la pince de raccordement de pole positif au pole positif de la batterie. Raccordez exclusivement la pince de raccordement de pole négatif au pole négatif de la batterie!
  Saisissez les pince de raccordement ( & - ) et ^ + ^ exclusivement aux zones isolées!

A

Attention ! Evitez tout dommagematériel par un usage non conforme !

Utilisez uniquement l'appareil avec les pieces d'origine fournies!
- Protégéz les surfaces de contact de la batterie.

Raccordement

Raccordez tout d'abord la pince de raccordement à contact rapipe rouge au pole positif (+) de la batterie.
Raccordez ensuite la pince de raccordement à contact rapide noire au pole négatif (-) de la batterie.

①

Pendant la mesure, l'appareil peut etre fi xe à la carrosserie de la voiture grâce aux bandes magnétiques situées au dos de I'appareil.

Tester la batterie et l'alternateurEssai de la batterie / capacité de démarrag

• Si seule la DEL de 11,5 volts est allumée, le niveau de charge de la batterie est faible. La batterie doit être rechargée.
  Si en plus, la DEL de 12 volts est allumée, la batterie n'est chargée qu'a moitié. Il est recommendé de procéder à la recharge de la batterie.
  Si la DEL de 12,6 volts est également allumée, la batterie est pleinement chargée et prete au démarrage.

Attention! Dommages matériels!

Avant de procéder au chargement, informez-vous au sujet de la maintenance de la batterie à l'aide de son mode d'emploi!

Testd'alternateur

Raccordez l'appareil à la batterie, conformément à ce qui est décrit sous le point «Raccordement»,
- Demarrez le moteur et allumez tous les consommateurs (phares, radio, degivreur de la vitre arriere, etc.).
- Dans le cas de vehicules nouveaux, augmentez brievement le régime du moteur à 2500TRS/min.
Si la DEL de 13,2 volts à 14,5 volts est allumée, cela signifi e que l'alternateur ou le régulateur de tension fonctionnent bien.
Si la DEL de 15,5 volts est allumée, l'alternateur ou le régulateur de tension est défectueux. Dans ce cas, contactez votre garagiste.

Nettoyage

Dangerélectrocution!Débrancheztou

jours la batterie avant de nettoyer l'appareil. Lors du nettoyage, ne plongez surtout jamais l'appareil dans de I'eau ou tenez-le sous de I'eau courante.

Attention! Dommages matériels!

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, car ils peuvent agresser la surface du boîtier.

Nettoyez l'extérieur de I'appareil à I'aide d'un chiff on légèrement humidifié.

FR BE

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est soumis à la directive européen 2002/96/EC.

Eliminez l'appareil par l'intérimédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuelsment en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Procedez à une élimination des matériaux d'emballage respectue de l'environnement.

Service après-vente

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN78533

BE Service Belgique
