IAN 69171 - Testeur de batterie et d'alternateur POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de batterie et d'alternateur
Marque	Powerfix
Modèle	IAN 69171
Tension nominale	12 V (batteries plomb-acide)
Fonctions principales	Test de niveau de charge de la batterie, Test de charge de l'alternateur
Indications lumineuses	5 DEL : 11,5 V, 12 V, 12,6 V, 13,2-14,5 V, 15,5 V
Accessoires fournis	2 pinces de raccordement rapide (rouge et noire), mode d'emploi
Poids approximatif	150 g
Dimensions approximatives	10 x 5 x 3 cm
Alimentation	Alimenté par la batterie testée (aucune pile requise)
Matériau du boîtier	Plastique ABS
Fixation	Bandes magnétiques au dos pour fixation sur carrosserie
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon légèrement humide ; ne pas immerger
Consignes de sécurité	Éviter les courts-circuits ; ne pas utiliser avec des câbles endommagés ; porter des lunettes de protection ; tenir éloigné des sources d'inflammation
Pièces détachées et réparabilité	Non réparable ; en cas de dommage, mettre au rebut
Importateur	KOMPERNASS GMBH, Burgstrasse 21, 44867 Bochum, Allemagne
Numéro de modèle (ID)	PAWB 70 A1
Utilisation prévue	Contrôle du niveau de charge d'une batterie 12 V et vérification du fonctionnement de l'alternateur

FOIRE AUX QUESTIONS - IAN 69171 POWERFIX

Comment tester la batterie avec cet appareil ?

Raccordez la pince rouge au pôle positif (+) et la pince noire au pôle négatif (-) de la batterie. Observez les DEL : si seule la DEL 11,5 V s'allume, la batterie est faible ; si les DEL 12 V et 12,6 V s'allument aussi, elle est pleinement chargée.

Comment tester l'alternateur ?

Après avoir raccordé l'appareil, démarrez le moteur et allumez tous les consommateurs (phares, radio, etc.). Si la DEL 13,2-14,5 V s'allume, l'alternateur fonctionne correctement. Si la DEL 15,5 V s'allume, l'alternateur ou le régulateur de tension est défectueux.

Que faire si la DEL 15,5 V s'allume lors du test d'alternateur ?

Cela indique un défaut de l'alternateur ou du régulateur de tension. Contactez immédiatement votre garagiste pour éviter d'endommager la batterie.

Puis-je tester une batterie de 6 V avec cet appareil ?

Non, cet appareil est conçu exclusivement pour les batteries de 12 V. L'utiliser sur une batterie 6 V pourrait donner des lectures incorrectes.

L'appareil nécessite-t-il des piles pour fonctionner ?

Non, il est alimenté directement par la batterie testée. Aucune pile n'est nécessaire.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil de la batterie avant le nettoyage. Utilisez un chiffon légèrement humidifié pour essuyer l'extérieur. Ne plongez jamais l'appareil dans l'eau.

Que signifie l'allumage de la DEL 11,5 V uniquement ?

La batterie est très faible et doit être rechargée immédiatement. Le niveau de charge est insuffisant pour démarrer le véhicule.

L'appareil est-il étanche ?

Non, l'appareil n'est pas étanche. Évitez tout contact avec l'eau et utilisez-le dans un environnement sec.

Puis-je réparer l'appareil si les câbles sont endommagés ?

Non, les câbles de mesure ne sont pas réparables. Si les câbles sont endommagés, mettez l'appareil au rebut conformément à la réglementation.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas dans les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques ou auprès de votre service de recyclage communal.

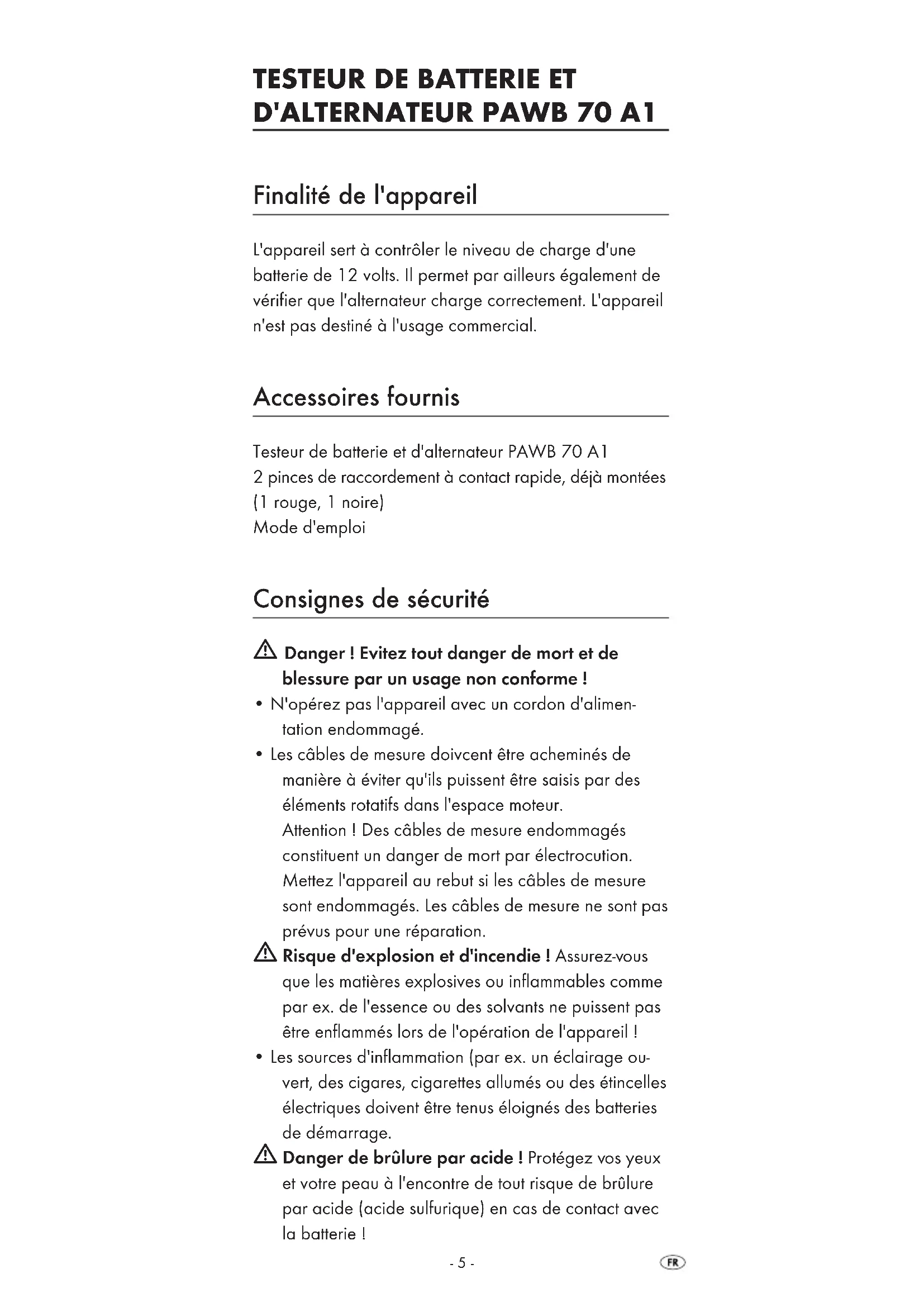

MODE D'EMPLOI IAN 69171 POWERFIX

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une fierce personne, remettez-lui également le mode d'emploi.

IT TESTER PER BATTERIE E CH ALTERNATORI 9

Finalité de l'appareil

L'appareil sert à contrôler le niveau de charge d'une batterie de 12 volts. Il permet par ailleurs également de vérifier que l'alternateur charge correctement. L'appareil n'est pas destiné à l'usage commercial.

Accessoires fournis

Testeur de batterie et d'alternateur PAWB 70 A1

2 pince de raccordement à contact rapide, déjà montées (1 rouge, 1 noir)

Mode d'emploi

Consignes de sécurité

Danger! Evitez tout danger de mort et de blessure par un usage non conforme!

• N'opérez pas l'appareil avec un cordon d'alimentation endommagé.
• Les câbles de mesure doit être acheminés de manière à éviter qu'ils puisent être saisis par des éléments rotatifs dans l'espace moteur. Attention! Des câbles de mesure endommages constituent un danger de mort par électrocution. Mettez l'appareil au rebut si les câbles de mesure sont endommages. Les câbles de mesure ne sont pas prévus pour une réparation.

Risque d'explosion et d'incendie! Assurez-vous que les matieres explosives ou inflammables comme par ex. de l'essence ou des solvants ne puissant pas'être enflammés lors de l'opération de l'appareil!

• Les sources d'inflammation (par ex. un éclairage ouvert, des cigares, cigarettes allumés ou des étincelles électriques doivent être tenus éloignés des batteries de démarrage.

Danger de brûlure par acide! Protégez vos yeux et votre peu à l'encontre de tout risque de brûlure par acide (acide sulfurique) en cas de contact avec la batterie!

Ne regardez pas directement dans la batterie rac-cordée et portez des lunettes de protection, des vêtements et des gants résistants aux acides! En cas de contact entre les yeux ou la peau et l'acide sulfuri-que, rincez la zone concernee du corps abondam-ment à l'eau claire et courante et consultez immedi-atement un meDECIN!

• Evitez tout court-circuit électrique lorsque vous raccordez l'appareil à la batterie. Raccordez exclusivement la pince de raccordement de pole positif au pole positif de la batterie. Raccordez exclusivement la pince de raccordement de pole négatif au pole négatif de la batterie!
• Saisissez les pinces de raccordement ( 1 & -1 ) et ( 1 & +1 ) exclusive-ment aux zones isolées!

Attention! Evitez tout dommage matériel par un usage non conforme!

• Utilisez uniquement l'appareil avec les pieces d'origine fournies!
• Protégez les surfaces de contact de la batterie.

Raccordement

• Raccordez tout d'abord la pince de raccordement à contact rapide rouge au pôle positif (+) de la batterie.
• Raccordez ensuite la pince de raccordement à contact rapide noire au pole négatif (-) de la batterie.

Pendant la mesure, l'appareil peut etre fixe a la carrosserie de la voiture grace aux bandes magnétiques situées au dos de l'appareil.

Tester la batterie et l'alternateur

Essai de la batterie / capacité de démarrage

• Si seule la DEL de 11,5 volts est allumée, le niveau de charge de la batterie est faible. La batterie doit être rechargée.
• Si en plus, la DEL de 12 volts est allumée, la batterie n'est chargée qu'a moitié. Il est recommendé de procéder à la recharge de la batterie.
• Si la DEL de 12,6 volts est également allumée, la batterie est pleinement chargée et préte au démarrage.

Attention! Dommages matériels!

Avant de procéder au chargement, informez-vous au sujet de la maintenance de la batterie à l'aide de son mode d'emploi!

Test d'alternateur

• Raccordez l'appareil à la batterie, conformément à ce qui est décrit sous le point "Raccordement".
• Démarrez le moteur et allumez tous les consommateurs (phares, radio, dégivre de la vitre arrière, etc.).
• Dans le cas de vehicules nouveaux, augmentez brievement le régime du moteur à 2500TRS/min.
• Si la DEL de 13,2 volts à 14,5 volts est allumée, cela signifie que l'alternateur ou le régulateur de tension fonctionnent bien.
• Si la DEL de 15,5 volts est allumée, l'alternateur ou le régulateur de tension est défectueux. Dans ce cas, contactez votre garagiste.

Nettoyage

Danger d'electrocution!

Débranchez toujours la batterie avant de nettoyer l'appareil. Lors du nettoyage, ne plongez surtout jamais l'appareil dans de l'eau ou tenez-le sous de l'eau courante.

Attention! Dommages matériels!

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, car ils peuvent agresser la surface du boîtier.

• Nettoyez l'extérieur de l'appareil à l'aide d'un chiffon légarement humidifié.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est soumis à la directive européen 2002/96/EC.

Eliminez l'appareil par l'intérimédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuelsment en vigueur. En cas de doutes, contactez notre organisation de recyclage.

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

ID No.: PAWB 70 A1-07/11-V2

IAN69171
