LCD4015A - Téléviseur CURTIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD
Marque	CURTIS
Modèle	LCD4015A
Taille de l'écran	40 pouces (101,6 cm)
Résolution d'affichage	1920 x 1080 pixels (Full HD)
Alimentation électrique	AC 100-240 V, 50/60 Hz
Consommation électrique	Fonctionnement : ≤ 250 W ; Veille : ≤ 1 W
Puissance audio	7 W + 7 W (2 canaux)
Connectiques	3 entrées HDMI, 1 entrée VGA, 2 entrées YPbPr, 2 entrées AV (composite), 1 entrée S-Vidéo, 1 entrée RF (antenne 75 ohms), entrée audio PC
Fonctions principales	Télécommande, menu OSD multilingue (français, anglais, espagnol), minuterie de veille, contrôle parental, sous-titrage (CC), recherche automatique des chaînes, liste de favoris

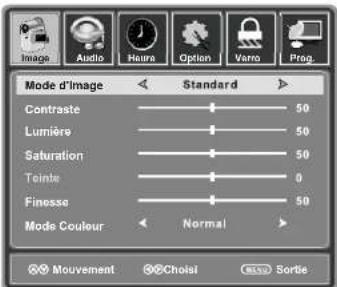

Modes d'image	Standard, Dynamique, Doux, Personnel

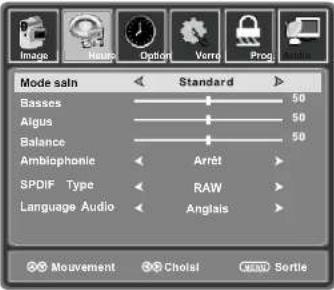

Modes audio	Standard, Musique, Films, Personnel
Formats d'image	4:3, 16:9, Zoom, Cinéma
Consignes de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher avant nettoyage, utiliser une prise avec mise à la terre
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux imbibé d'eau tiède ; ne pas utiliser de produits abrasifs
Température de fonctionnement	5 °C à 35 °C
Accessoires fournis	Télécommande, piles AAA (2), cordon d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - LCD4015A CURTIS

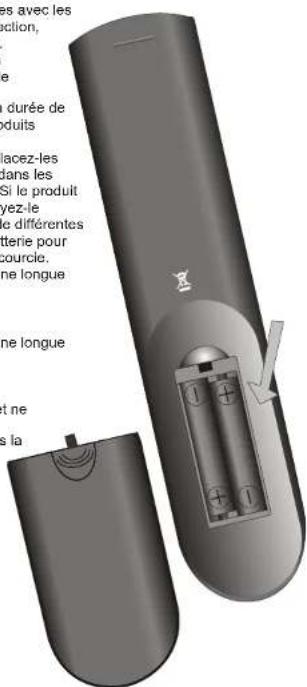

Comment installer les piles de la télécommande ?

Ouvrez le couvercle du compartiment à piles à l'arrière, insérez deux piles AAA de 1,5 V en respectant les polarités (+/-), puis refermez le couvercle.

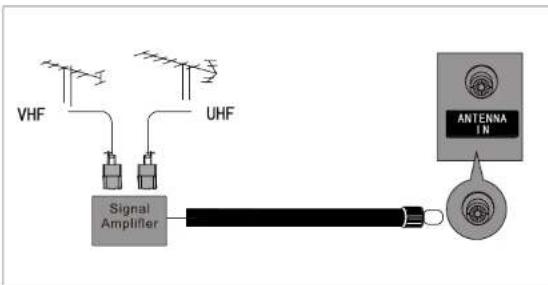

Comment connecter une antenne ?

Branchez le câble coaxial de l'antenne (VHF/UHF) à la prise RF (75 ohms) à l'arrière du téléviseur. Utilisez un amplificateur de signal si nécessaire.

Comment basculer entre les sources d'entrée (HDMI, AV, etc.) ?

Appuyez sur le bouton SOURCE de la télécommande ou du panneau avant pour afficher la liste des sources. Utilisez les touches ▼/▲ pour sélectionner la source souhaitée (TV, AV1, HDMI1, etc.) et appuyez sur ENTER pour confirmer.

Comment régler le volume et couper le son ?

Utilisez les boutons VOL+ et VOL- sur la télécommande ou le panneau avant. Pour couper le son, appuyez sur le bouton MUET (ou MUET/OK).

Comment effectuer une recherche automatique des chaînes ?

Appuyez sur MENU, allez dans le menu PROG (ou Canal), sélectionnez Balayage Automatique (ou Auto Scan), choisissez le type d'antenne (Air ou Câble) puis lancez la recherche. Les chaînes trouvées seront mémorisées automatiquement.

Comment nettoyer l'écran du téléviseur ?

Éteignez le téléviseur et débranchez-le. Utilisez un chiffon doux (microfibre) légèrement humidifié avec de l'eau tiède. N'utilisez jamais de produits abrasifs ou de solvants. Séchez avec un chiffon doux.

Que faire si l'image a des taches ou le son est mauvais ?

Vérifiez les connexions de l'antenne (câble coaxial bien enfiché). Ajustez la direction de l'antenne. Si le problème persiste, effectuez une nouvelle recherche des chaînes ou contactez votre fournisseur.

Comment utiliser la minuterie de veille ?

Appuyez sur le bouton SLEEP de la télécommande. Sélectionnez la durée souhaitée (15, 30, 45, 60, 90, 120, 180 ou 240 minutes). Le téléviseur s'éteindra automatiquement après le délai choisi.

Comment activer le contrôle parental ?

Appuyez sur MENU, allez dans le menu VERROU (ou Lock). Entrez un mot de passe à 4 chiffres (par défaut : 0000). Activez le verrouillage pour bloquer certains canaux ou contenus.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement installées et non usées. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge sur le téléviseur. Éloignez la télécommande des sources lumineuses directes.

MODE D'EMPLOI LCD4015A CURTIS

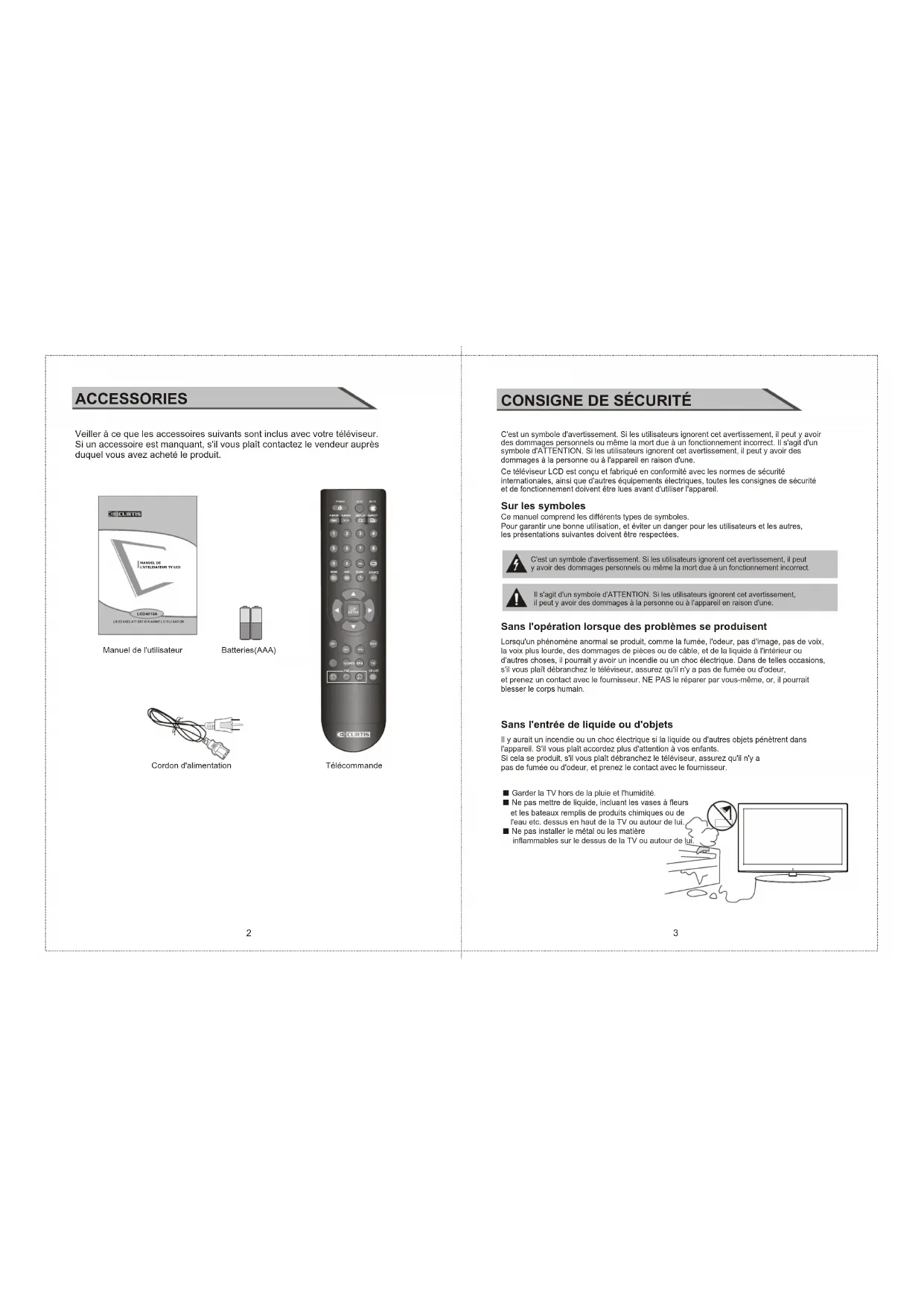

Veiller à ce que les accessoires suivants sont inclus avec votre téléviseur. Si un accessoire est manquant, s'il vous plaît contactez le vendeur auprès duquel vous avez acheté le produit.

Manuel de l'utilisateur

Batteries(AAA)

Télécommande

Cordon d'alimentation

CONSIGNE DE SÉCURITÉ

C'est un symbole d'avertissement. Si les utilisateurs ignorent cet avertissement, il peut y avoir des dommages personnels ou même la mort due à un fonctionnement incorrect. Il s'agit d'un symbole d'ATTENTION. Si les utilisateurs ignorent cet avertissement, il peut y avoir des dommages à la personne ou à l'appareil en raison d'une.

Ce téléviseur LCD est conçu et fabriqué en conformité avec les normes de sécurité internationales, ainsi que d'autres équipements électriques, toutes les consignes de sécurité et de fonctionnement doivent être lues avant d'utiliser l'appareil.

Sur les symboles

Ce manuel comprend les différents types de symboles.

Pour garantir une bonne utilisation, et éviter un danger pour les utilisateurs et les autres, les présentations suivantes doivent être respectées.

C'est un symbole d'avertissement. Si les utilisateurs ignorent cet avertissement, il peut y avoir des dommages personnels ou même la mort due à un fonctionnement incorrect.

Il s'agit d'un symbole d'ATTENTION. Si les utilisateurs ignorent cet avertissement, il peut y avoir des dommages à la personne ou à l'appareil en raison d'une.

Sans l'opération lorsque des problèmes se produisent

Lorsqu'un phénomène anormal se produit, comme la fumée, d'odeur, pas d'image, pas de voix, la voix plus lourde, des dommages de pièces ou de câble, et de la liquide à l'intérieur ou d'autres choses, il pourrait y avoir un incendie ou un choc électrique. Dans de telles occasions, s'il vous plaît débranchez le téléviseur, assurez qu'il n'y a pas de fumée ou d'odeur, et prenez un contact avec le fournisseur. NE PAS le réparer par vous-même, or, il pourrait blesser le corps humain.

Sans l'entrée de liquide ou d'objets

Il y aurait un incendie ou un choc électrique si la liquide ou d'autres objets pénètrent dans l'appareil. S'il vous plaît accordez plus d'attention à vos enfants.

Si cela se produit, s'il vous plaît débranchez le téléviseur, assurez qu'il n'y a pas de fumée ou d'odeur, et prenez le contact avec le fournisseur.

■ Garder la TV hors de la pluie et l'humidité.
■ Ne pas mettre de liquide, incluant les vases à fleurs et les bateaux remplis de produits chimiques ou de l'eau etc. dessus en haut de la TV ou autour de lui.
■ Ne pas installer le métal ou les matière inflammables sur le dessus de la TV ou autour de l

Ne pas supprimer ou jeter la TV

Il existe la haute tension à l'intérieur de la télévision, qui pourrait causer un incendie ou un choc électrique lors de la réparation.

■ NE PAS retirer le couvercle (ou dos).

Sans vibration ou concussion sur la TV

Cet appareil ne doit pas être exposé à des égouttements ou cassé. L'utilisation continue peut provoquer un incendie ou un choc électrique. Si le panneau est brisé, débranchez la TV, et prenez le contact avec le fournisseur.

Régler la TV sur le lieu équilibre

Il y aura des dommages si la TV tombe ou casse.

■ Ne pas installer la TV dans la surface inégale, oblique, instable.

Ventilation

Ne pas interférer la ventilation adéquate lorsque la TV est en fonctionnement ou vient d'être débranché, ou l'affichage peut être abimé ou de la vie raccourcie à cause de la surchauffe. En vue de maintenir une ventilation adéquate, laissez un dégagement de 10 pouces de chaque côté de la paroi.

■ Ne pas installer n'importe quel objet autour des ouvertures de la ventilation de l'appareil.
■ Ne pas bloquer les ouvertures de la ventilation.
■ Ne pas inverser l'écran.
■ Ne pas couvrir l'appareil avec nappe.
■ Ne pas installer l'appareil sur le tapis, le drap et la couverture ou à proximité du rideau.

Sources d'alimentation

Les sources d'alimentation inaptes peuvent provoquer un incendie ou un choc électrique. L'appareil doit être connecté à une alimentation du type décrit dans les instructions de fonctionnement ou comme indiqué sur l'appareil.

■ Les cordons d'alimentation doivent s'adapter à la prise de la douille.

Connexion du cordon d'alimentation

La mauvaise connexion du cordon d'alimentation peut causer un incendie ou un choc électrique.

■ Ne pas toucher le câble avec les mains mouillées.
■ Vérifier les joints s'ils sont propres (pas de poussière) avant l'utilisation.
S'ils ne le sont pas, faisiez le ménage avec le tissu sec et doux.
■ Fixer le cordon d'alimentation fermement à la prise de la douille pour éviter de
devenir flexible, ou il peut produire un défaut de fonctionnement.
■ Ne pas couper le cordon, il peut abaisser la performance. Si vous voulez le prolonger,
faisiez un cordon approprié ou obtenir un contact avec le fournisseur.
Si vous voulez changer le fusible dans la fiche du connecteur, le changez avec la même résistance et le modèle.

CONSIGNE DE SÉCURITÉCONSIGNE DE SÉCURITÉ

Connexion à la terre

Cet appareil doit être connecté à la prise de la douille avec une connexion de la terre protectrice. Si la fiche fournie ne rentre pas dans la prise, consultez un électricien pour remplacer la prise obsolète. Prenez soln du cordon, il pourrait y avoir un incendie ou de choc électrique dus à la rupture de câble. Assurez-vous que le cordon ne serait pas trop chaud, pressé ou tendu. Si des problèmes ont lieu sur le cordon (la ficelle du centre surgit ou le câble se brise), s'il vous plaît, contactez avec le fournisseur.

■ Ne jamais laisser des objets lourds tels que la télévision elle-même s'installer sur le cordon d'alimentation. Ne pas couvrir le cordon avec la nappe, il peut vous conduire à mettre des objets lourds sur le cordon du à l'ignorance.
■ Lors de la suppression de la fiche d'alimentation de la prise de courant, toujours tenir la prise, ne jamais tirer par le cordon.
■ Ne pas placer le cordon à côté des appareils de chauffage.
■ Ne pas toucher la prise juste après qu'il soit débranché, afin d'éviter un choc électrique.
■ Ne pas toucher la prise lors de la foudre.
■ Ne pas laisser le cordon devenir noué ou enchevêtré.
■ Assurer que le cordon d'alimentation ne sera pas piétiné ou pincé, en particulier au niveau des prises, des prises de courant commodes et au lieu où ils sortent de l'appareil.

Traiter les batteries soigneusement

■ L'élimination incorrecte des batteries peut causer un incendie ou un dommage à l'homme, et même une explosion.
■ Ne pas jeter les batteries dans le feu ou l'eau.
■ Garder les batteries loin du feu ou de la chaleur.
■ Ne pas récupérer les piles avec des pinces métalliques.
■ Conserver les piles dans un lieu frais et sec
■ Mettre les batteries à la marque (+) et (-) dans le compartiment de batterie.
■ Ne pas charger, démonter ou joindre les batteries.
■ Ne pas serrer les batteries.
■ Utilisez les batteries qui sont désignées dans le manuel de l'utilisateur.
Nettoyez les substances dans les batteries, si elles tombent en panne, et changez une nouvelle paire. Si les substances collent à vos vêtements, nettoyez avec de l'eau tout complètement.
■ Traiter les batteries usées en respectant la législation locale.

Garder la TV loin de l'humidité et de la poussière

Si vous mettre l'appareil dans un environnement humide ou avec la poussière, il pourrait provoquer un incendie ou un choc électrique en raison de noir de fumée ou de gaz érosif.

■ Ne pas installer la TV dans la cuisine, les endroits à proximité des appareils de chauffage ou les lieux de noir de fumée et de l'humidité. La chaleur de haute température peut affecter l'affichage ou d'autres composants, et provoquer la distorsion, la fusion, et le feu.

■ Ne pas installer la TV, la télécommande, ou d'autres composants sous le soleil ou près des appareils de chauffage.

■ Ne pas installer la TV où la différence de température est grande.

Cordon d'alimentation

Tirez de la fiche de la prise d'alimentation lorsque vous n'utiliserez pas le téléviseur pour une période prolongée.

■ Avant le nettoyage, éteignez la TV et débranchez le cordon d'alimentation. Or, il pourrait provoquer un incendie ou un choc électrique.

CONSIGNE DE SÉCURITÉ

Ne pas installer la TV dans les lieux ci-dessous:

■ Sous le soleil ou près des appareils de chauffage.
■ Endroits où la différence de température est grande.
■ Lieux avec une ventilation mauvaise.
■ Lieux près du feu.
■ Lieux humides tels que salle de bains.
■ Lieux où l'homme marche fréquemment ou lieux où sont grandement tremblants.
■ PEndroits ou déséquilibrés.

Regarder la TV

Regardez la télévision à l'intérieur où il y a une bonne luminosité. Assurez-vous que la lumière du soleil ne tombe pas directement sur l'écran d'image. Relaxez-vous vos yeux de temps en temps en prenant des repos.

Comment nettoyer l'écran d'image

Avant le nettoyage, éteignez la TV et débranchez le cordon d'alimentation. Ne pas frapper ou gratter l'écran avec de fortes et dures objets. Nettoyer l'écran avec un chiffon doux imbibé d'eau tiède. Un savon doux peut être utilisé si l'écran est très sale. Sêcher l'écran avec un chiffon doux après le nettoyage.

Comment nettoyer la TV

Nettoyer la TV et le panneau de contrôle avec un chiffon doux. Un savon doux peut être utilisé si l'écran est très sale. Sécher-les avec un chiffon doux après le nettoyage. Choisir le bon détergent, or, il pourrait causer la fade de la télévision ou l'éraflure ou la fissure.

Eviter le récepteur sans fil

Cette TV est conçu pour se conformer à la norme de l'IME (interférence électrique magnétique) pour éviter les problèmes du récepteur sans fil.

■ Mettre la TV loin du récepteur sans fil.
■ Ajuster l'antenne sans fil pour éviter les interférences sur la TV.
■ S'assurer que la TV est hors d'une interférence sans fil.
■ L'antenne doit utiliser la ligne coaxiale.
■ Éteindre tous les équipements, à l'exception de la télévision pour vérifier si la TV interfère le récepteur sans fil.
■ Si le problème se produit, vérifiez toutes les notes ci-dessus.

CONSIGNE DE SÉCURITÉ

Notes de la connexion de câble

■ S'assurer que tous les câbles, y compris la fiche de connecteur, les lignes prolongées, et la câble de connexion entre les équipements sont spécifiés par le fabricant. Avant de changer
la connexion, mettez l'appareil hors tension et débranchez le cordon d'alimentation.
■ Le cordon d'alimentation ne doit pas être la même que d'autres équipements.
■ Utiliser la liche avec une connexion protectrice à la terre.

Notes du Transport

Manipulez avec soin pendant le transport. En outre, utilisez le carton et la matière d'enveloppe originale, or, il peut endommager la TV. Gardez le carton et la matière d'enveloppe originale.

Manipuler la télécommande avec précaution

mpacts sur la télécommande mai conduire à des problèmes.

■ S'il vous plaît ne pas jeter la télécommande.

■ Ne placez pas d'objets lourds sur la télécommande.

Le capteur de la télécommande ne fonctionnera pas si la lumière, comme la lumière du soleil ou de l'éclairage intérieur lumineux tomber directement sur elle. Assurez-vous qu'il n'y ait pas d'ingérence de sans-fil, ou mai, il provoque une distorsion de l'image ou de bruit inhabituel. Il ne devrait, comme les équipements de téléphonie mobile ou de récepteur sans fil.

Notes sur l'installation

■ Ne jamais utiliser des vis en bois et des supports pour fixer en place. Utiliser ceux qui sont
spécifiés par le fabricant.
■ Utiliser uniquement le chariot, le stand, le trépied ou la table spécifiés par le
fabricant ou vendus avec l'appareil. Lorsque vous utilisez un chariot, soyez prudent lorsque
vous déplacez l'appareil sur le chanot pour éviter les blessures en cas de renversement.
■ Suivez toutes les instructions de fonctionnement sur le montage sur le mur du au platona. ■ Utiliez uniquement les fusions l'accessime entefrice par la fabriquet.
■ Utilisez uniquement les fixations / accessoires spéciales par le fabricant. ■ Siuves avec des exercices vall'installation, le fonctionnement ou la vie
Si vous avez des questions sur l'installation, le fonctionnement ou la securie, appelez le fournisseur.

Autres Notes

■ Jetez l'appareil avec le respect de la législation locale.
■ Attention à tous les équipements électriques

INTRODUCTION

CONTROLE

Ce manuel explique les fonctions disponibles sur le modèle de 40 pouces LCD TV.

Il s'agit d'une représentation simplifiée d'un panneau avant. Ici ce qui est montré peut être un peu différent de celui de votre TV.

(01): (VOL +) Appuyez sur la touche de volume + pour augmenter le volume.
(02): (VOL-)- Appuyez sur la touche de volume - pour atténuer le volume.
(03): (CH +) Appuyez sur la touche pour faire marcher en arrière le canal.
(04): (CH-) Appuyez sur la touche pour marcher en avant le canal.
(05): (SOURCE) Appuyez sur le bouton pour sélectionner la source AV ou la source TV.
(06): (MENU) Appuyez sur le bouton pour afficher le menu OSD,
Lorsque le menu OSD est, appuyez sur ce bouton pour quitter le menu.
(07): (Power) Appuyez sur le bouton pour la mode mis en veille.
(08): Fenêtre du capteur de télécommande.
(09): Indicateur.

INTRODUCTION

C'est le panneau arrière de TV LCD

Il s'agit d'une représentation simplifiée d'un panneau arrière. Ici ce qui est montré peut être un peu différent de celui de votre TV.

Connexion de panneau arrière

(01) AC100 \~ 240 V: Connecter le cordon d'alimentation à AC 100 \~ 240 V avec cette entrée.
(02) Entrée HDMI 3Connectez le signal HDMI. 3
(03) Entrée HDMI2: Connectez le signal HDMI2
(04) Entrée HDMI 1Connectez le signal HDMI. 1 (05) Entrée VGA Conveaux un signal de contrôle D
(05) Entree VGA. Connectez un signal de sortie PC VGA (06) Entrée AUDIO RC. Connectez un signal de sortie au
(07) Entrée vidéo YPBPR(Y:GREEN, PB:BLUE, PR:RED)1; Connectez la sortie de
l'image composante de votre appareil audio/vidéo ici.

Branchez ensuite la sortie audio de votre appareil audio/vidéo à la R1 et L1.

(08) Entrée vidéo YPBPR(Y:GREEN, PB:BLUE, PR:RED)2: Connectez la sortie de
l'image composante de votre appareil audio/vidéo ici.
Branchez ensuite la sortie audio de votre appareil audio/vidéo à la R2 et L2.
(09) Entrée AV1 Video: Connectez la sortie vidéo composite de votre appareil AV et de
connecter la sortie audio de votre appareil audio / vidéo à la R1 et L1. (10) Entrée AV2 Vidéo: Connectez la sortie vidéo composite de votre appareil AV et de
(10) Eniret AV2 Vida: Connidalez la sortie vidéo compousile de votre appa connecter la sortie audio de votre appareil audio / vidéo à la R2 et L2

'plimeptolino bide sartio

(12) Entrée S-VIDEO: Connectez la sortie S-vidéo de votre appareil AV.
(13) RF: Entrée antenne (75 ohm)

INTRODUCTION

FONCTIONS PRINCIPLES DE LA TELECOMMANDE

(1) Bouton POWER: Démarrer ou arrêter la machine par la mise en tension ou hors tension (l'interrupteur d'alimentation principal doit être ouvert).

(2) Bouton AUTO: Appuyez sur pc image source à réglage automatique.

(3) Bouton MUET: Pressez à éliminer ou à rétablir le son de la TV.

(4) Bouton MODE d'image: Appuyez sur pour sélectionner l'image en mode preset.

(5) Bouton MODE de son: Appuyez sur ce bouton pour sélectionner le mode de son bouton.

(6) Bouton ASPECT: Appuyez sur ce bouton pour sélectionner l'image en mode 4:3, 16:9 etc

(7) Bouton DISPLAY: Appuyez sur ce bouton pour afficher l'état actuel, la chaîne TV, la source d'entrée.

(8) Boutons numériques: Appuyez sur les boutons pour l'accès direct aux chaînes de télévision.

(9) Boutons 📄: Appuyez sur ce bouton pour revenir au canal précédent.

(10) Boutons — : appuyez sur le bouton pour l'entrée directe dans le programme à chiffres 2 ou chiffre 3.

(11) Boulon MENU: LCD menu.

(12) Sortie: Quitter le menu OSD (sur l'écran d'affichage).

(13) Bouton SOURCE: Appuyez sur bouton pour afficher toutes les sources d'entrée

(14) Boulon SOMMEIL: mettez la durée du sommeil.

(15) Boulon *▲ : lorsque le menu OSD est en marche, appuyez sur ce boulon pour faire marcher le foyer de sélection en haut ou changer la disposition.

(16) Bouton *▼*: lorsque le menu OSD est en marche, appuyez sur ce bouton pour faire marcher le foyer de sélection en bas ou changer la disposition.

(17) Bouton * : Lorsque l'OSD menu est en marche, appuyez sur ce bouton pour déplacer la sélection à gauche ou à confirmer les paramètres.

(18) Bouton "▶": Lorsque l'OSD menu est en marche, appuyez sur ce bouton pour déplacer la sélection à droite ou à confirmer les paramètres.

(19) Bouton « entrée » appuyez sur ce bouton pour

(20) Bouin L'He: Changez la chaîne en avant, continmer operation.

(21) Bouton CH+: Changez la chaîne en arrière.

(22) Bouton VOL-: Permet d'augmenter le volume.

(23) Bouton VOL +: Permet d'atténuer le volume.

(24) Bouton MTS: Appuyez sur ce bouton pour sélectionner les chaînes audio.

(25) Bouton CC: Appuyez sur ce bouton pour afficher le sous-titrage.

(26) Boulon EPG: Entrer un guide électronique des programmes.

(27) Bouton TV: Appuyez sur ce bouton pour sélectionner l'entréeTV.

(28) FAV-boulon: Changements à la Favorite canaux.

(29) FAV bouton: Switch mis entre la coutume "Favorite list".

(30) FAV + bouton: Permet de changer la place des chaînes favorites.

(31) CH LIST bouton: TÉLÉVISION Channel List bouton

INTRODUCTION

FONCTIONS PRINCIPLES DE LA TELECOMMANDE

Le code universel de détection à distance

C'est le code pour la télécommande de LCD4015A, si vous voulez passer à une télécommande universelle, vous pouvez modifier ce code sur la télécommande universelle.

Non inclus.

INTRODUCTION

INSTALLATION DES BATTERIES

(1) Ouvrir le couvercle du compartiment à batterie à l'arrière
(2) Insérer les deux batteries de 1.5 V de type AAA en suivant correctement la polarité
(3) Fermer le couvercle du compartiment à batterie à l'arrière

Notes sur l'utilisation de batterie

L'utilisation de balleries de mauvais lype peut causer la fuite de produits chimiques et / ou l'explosion.

Notez les points suivants:

Toujours s'assurer que les batteries sont insérées avec les bornes positives et négatives dans la bonne direction, comme indiqué dans le compartiment à batterie.

De différentes batteries ont des caractéristiques différentes. Ne pas mélanger différents types. Ne mélangez pas les anciennes et les nouvelles.

La mélange de l'ancien et du nouveau réduira la durée de vie e de la batterie et / ou causera la fuite de produits chimiques de batteries usées.

Lorsque les batteries ne fonctionnent pas, remplacez-les immédiatement. La fuite de produits chimiques dans les batteries peut provoquer une irritation du peau. Si le produit chimique en question quinte de la batterie, essuyez-le immédiatement avec un chiffon sec. En raison de différentes conditions de stockage, la durée de vie de la batterie pour les batteries fournies avec votre unité serait raccourcie. Si la télécommande n'est pas utilisée pendant une longue période de temps, retirez les batteries.

Note sur l'utilisation de la télécommande

Si la télécommande n'est pas utilisée pendant une longue période de temps, retirez les batteries.

Notes sur l'utilisation de la télécommande.

Ne pas frapper ou jeter la télécommande.

Ne pas exposer la télécommande aux liquides et ne pas la placer en milieu humide.

Ne pas installer ou placer la télécommande sous la lumière directe du soleil.

INSTALLATION

INSTALLATION DEBOUT

■ La TV peut être installée de différentes manières comme par exemple sur un mur, ou sur table de travail, etc..

■ La TV conçue peut être montée horizontalement.

Assurez-vous que vous connectez le câble de terre pour éviter d'éventuels chocs électriques. Si les méthodes de terre ne sont pas possibles, faire rappel à un électricien qualifié pour installer un disjoncteur.

Ne tentez pas de mettre l'unité sur la terre en la connectant à des fils de téléphone, à des tiges d'allègement ou à des conduites de gaz.

a. installation sur la table de travail pièdestal

C'est le moyen défaut de l'installation de la TV.

INSTALLATION

INSTALLATION DEBOUT

b. Montage sur le mur: installation horizontale

(1) Fixez le support mural avec les boulons (les boulon ne sont pas fournis en tant que parties du produit, il doit acheter séparément sur le mur. Ajuster la hauteur du support qui est monté sur le mur. Le support mural est une dimension normale. Voir la position de la paroi entre les boulons du support comme la figure de boulons suivant : . La dimension réelle du support mural devrait s'accorder avec les produits. Les instructions de l'installation détaillées sont disponibles auprès de votre fournisseur, voir le montage du support sur le mur incliné et la guide d'installation et de configuration.

La position des boulons du support mural

Dimension de quatre trous de montage: Vis M4

(2) Retirez le socle de la télévision quand installer la TV sur un mur comme suit:

(3) Pour une bonne ventilation, permettre un dégagement de 10 "de chaque côté du mur.

INSTALLATION

INSTALLATION MURALE

(1) Garder le support sur pied pour l'utilisation dans la future.
(2) Ne mettez pas le téléviseur sur les étagères, tapis, lits ou placards.
(3) Ne couvrent pas la TV avec un Rideau ou du papier.
(4) Laissé une espace aération suffisante afin d'éviter les éléments suivants:

Pas bon pour la ventilation Pas bon pour la ventilation

■ Pour éviter les dommages de l'équipement, ne jamais brancher le cordon d'alimentation jusqu'à ce que vous arrivez à connecter tous les équipements.

CONNEXION DES ANTENNES

■ Pour une qualité d'image, ajuster la direction de l'antenne. ■ Un câble de l'antenne et le convertisseur ne sont pas fournis.

Maison famille multiple /habitation

Prise d'antenne mural

Câble coaxial FR

Antenne VHF Antenne UHF

Serrer dans le sens positif

Antenne extérieur
Maison de single famille/habitation, connecter à l'antenne extérieure

■Dans les zones de signal, pour obtenir une meilleure qualité d'image, installer un amplificateur de signal de l'antenne, comme indiqué ci-dessous.
■ Si le signal doit être scindé pour deux téléviseurs, utiliser un séparateur de signal d'antenne pour la connexion.

16

CONNECTIONS & SETUP

CONNEXION DES EQUIPEMENTS EXTERNES

1. Connecter l'AV prises entre la télévision et un équipement externe. Mettre en accord les couleurs de prise (Jaune = vidéo, audio gauche = blanc, et Audio Droite = rouge).
2. Sélectionner la source AV à l'utilisation du bouton de SOURCE sur la télécommande.
3. Opérer les équipements externes correspondant. Se référer au guide de l'opération d'équipements externes.

CONNEXION S-VIDEO

Lors de la connexion au câble S-VIDEO(Câble non inclue)

1. Connecter la sortie S-VIDEO du DVD à l'entrée S-VIDEO sur le plan.
2. Connecter les sorties audio du DVD à l'entrée audio (L1 / R1) sur le plan.
3. Activer le lecteur de DVD, insérer un DVD

4. Sélectionnez S-VIDEO à l'utilisation de la source SOURCE / ⊗ bouton sur la télécommande.

5. Se référer au manuel du lecteur DVD pour les instructions de fonctionnement.

17

CONNEXION ET MISE EN PLACE

CONNEXION PC

Lors de la connexion avec un câble de broches D-sub 15(VGA)

1. Connecter le sortie VGA du PC à la prise de l'entrée PC VGA sur l'appareil.
2. Connecter les sorties audio du PC à la prise d'entrée audio PC sur l'appareil.
3. Activer le PC et l'appareil.
4. Sélectionner la source PC à l'utilisation du bouton SOURCE/ ⊖ sur la télécommande.
5. Se référer au manuel de PC pour les instructions d'utilisation.

CONNEXION HDMI

Lors de la connexion au câble HDMI

1. ConnecteR la sortie HDMI du DVD à la prise d'entrée HDMI sur le plan.
2. Sélectionner la source HDMI à l'utilisation du bouton SOURCE / ⊖ sur la télécommande.
3. Se référer au manuel du lecteur DVD pour les instructions de fonctionnement.

CONNEXION ET MISE EN PLACE

CONNEXION YPbPr

Lors de la connexion au câble composante

1. Connecter les sorties vidéo (Y, PB, PR), du DVD aux prises YPbPr.
2. Connectez les sorties audio du DVD à l'entrée audio (L / R) de prises.
3. Activer le lecteur de DVD, insérer un DVD.
4. Sélectionnez la source YPbPr à l'utilisation du bouton de SOURCE/ sur la télécommande.
5. Se référer au manuel du lecteur DVD pour les instructions de fonctionnement.

Si votre téléviseur est allumé, vous serez capable d'utiliser ses fonctionnalités.

Activer la TV

Tout d'abord, l'interrupteur d'alimentation principal doit être sur la position, branchez correctement le cordon d'alimentation.

Quand l'indicateur s'allume en rouge, il est en mode mis en veille. Appuyer sur le bouton POWER / ∅sur la télécommande, puis le voyant orange s'allume, après avoir terminé l'initialisation du téléviseur, l'indicateur devient vert. Cela signifie que le téléviseur est en mode de puissance.

Lorsque vous appuyez sur le bouton POWER / (sur la télécommande une fois de plus, l'indicateur POWER / chise en veille s'allume en rouge en mode mis en veille.

Si vous avez l'intention d'être en vacances, débranchez le câble d'alimentation de la prise électrique murale.

RÉGLAGE DU VOLUME

1. Appuyez sur le bouton VOL+ / VOL- sur le panneau de contrôle ou le bouton VOL+ / VOL- sur la télécommande pour régler le volume.
2. Si vous voulez éliminer le son, appuyez sur le bouton MUET / OK sur la télécommande.
3. Vous pouvez éliminé le son en appuyant sur le bouton MUET/ sur la télécommande.

PROGRAMME DE SELECTION

Appuyez sur le bouton CH+ / CH- sur le panneau de contrôle ou le bouton numérique pour sélectionner un numéro de programme.

FONCTIONNEMENT DE BASE

DUREE DE MISE EN VEILLE

Vous n'avez pas à vous rappeler à désaciver l'appareil avant d'aller dormir.

La minuterie passe automatiquement à la mise en veille après l'heure prévue s'est écoulée.

Appuyer sur la bouton SLEEP/ Sur la télécommande pour sélectionner le nombre de minutes.

L'affichage apparaît sur l'écran, suivi de près, 15, 30, 45, 60, 90, 120, 180 et 240 minutes.

Sleep Timer: Off

FONCTION DE RETOUR

Lorsque vous chercherez un programme TV, vous pouvez appuyer sur le bouton ⊆sur la télécommande pour revenir au canal précédent.

INTERRUPTEUR DE LA SORTIE DE SOURCE

1. Appuyez sur le bouton SOURCE / sur la télécommande au menu de source. Le menu de source se classe comme suit: TV - AV1 - AV2 - S-Video - Component1 - Component2 - HDMI1 - HDMI2 - HDMI3 - VGA.
2. Appuyez sur le bouton ▼ / ▲ sur la télécommande pour sélectionner la source dans le menu. Lorsque la barre est devenue rouge, ce qui montre que la source est sélectionnée, puis appuyez sur pour conômer, / ENTER

OPERATION d'OSD OPERATION d'OSD

Appuyez sur le bouton de MENU sur le panneau avant ou MENU/ ☑ur la télécommande pour afficher le menu principal.

1. Appuyez sur le bouton ◀ / ▶ pour choisir IMAGE sur le menu principal.
2. Appuyez sur le bouton ▼ / ▲ pour choisir l'option que vous voulez régler dans le menu d'IMAGE
3. Appuyez sur le bouton ◀ / ▶ pour régler.
4. Quand vous êtes déjà satisfait de votre réglage, appuyez sur le bouton MENU/ pour revenir au menu précédent ou appuyez sur le bouton EXIT pour sortir du menu principal.

OPTIONS DE MENU DE VIDEO

Mode d'IMAGE

Choisissez le Mode d'IMAGE dans le menu d'IMAGE (Cyles entre les modes d'affichage d'IMAGE: standard, dynamique, doux, personnel.) Vous pouvez choisir directement le mode d'IMAGE par appuyer sur le bouton P.MODE/

CONSEIL: Vous pouvez appuyer sur le bouton P.MODE/HoF sur la télécommande pour choisir directement le mode d'IMAGE

Contraste

Contrôler les differences entre la zone là plus lumineuse et la zone la plus sombre de l'image. Après avoir déjà réglé les values que vous voulez, presses le bouton MENU/ pour revenir au menu précédent.

Lumière

Contrôle de la luminosité globale de l'image.

Saturation

Contrôle de la couleur.

Teinte

Contrôle de la tinte.

Finesse

Augmenter ce paramèter pour voir les bords clairs de l'image, le diminuer pour les bords doux.

Mode Couleur

Cycles dans le Mode Couleur : Normal, chaud, calme.

OPERATION d'OSD

OPTIONS DE MENU D'AUDIO

Appuyez sur le bouton MENU sur le panneau avant ou le bouton MENU/ sur la télécommande pour afficher le menu principal.

1. Appuyez sur le bouton ◀ / ▶ pour choisir SOUND dansle menu principal,

2. Appuyez sur le bouton ▼ / ▲ pour choisir l'option que vous voulez pour régler dans le menu de SOUND.

3. Appuyez sur le bouton ◀ / ▶ pour régler.

4. Quand vous êtes satisfait de votre réglage, appuyez sur le bouton MENU/ pour revenir sur le menu précédent ou appuyez sur le bouton EXIT/ pour sortir du menu principal

Mode sain

Il vous permet de choisir entre: Standard, Musique, Films et Personnel. Vous pouvez choisir directement le Sound Mode par appuyer sur le bouton S.MODE/ -17H CONSEIL: Vous pouvez appuyer sur le bouton S.MODE/ -17H sur la télécommande pour choisir directement le Sound Mode

Basses

Contrôle de l'intensité relative de sons plus bas

Aigus

Contrôle de l'intensité relative de sons plus hauts.

Balance

Pour régler la balance entre les pistes sonores gauche et droite, ou fdésactiver le volume des pistes sonores gauche et droite

Ambiophonie

Il vous permet d'activer ou de désactiver l'ambiophonie.

SPDIF Type

Permetlez-vous de choisir entre PCM et RAW.

Language Audio

Il vous permet de choisir entre : Anglais, Français et Espagnol.

OPERATION d'OSD

OPTIONS DU MENU DE MINUTERIE

Appuyez sur le bouton MENU sur le panneau avant ou le bouton MENU/ □ sur la télécommande pour afficher le menu principal.

1. Appuyez sur pour choisir TIME dans le menu principal.
2. Appuyez sur pour choisir l'option que vous voulez pour régler dans le menu de TIME.
3. Appuyez sur le bouton ◀ / ▶ pour régler.
4. Quand vous êtes satisfait de votre réglage, appuyez sur le bouton MENU/☐ pour revenir sur le menu précédent ou appuyez sur le bouton EXIT stir du menu principal.

Timer de Veille

Choisissez le temps de veille pour mettre automatiquement la télé en mode de veille. Il vous permet de choisir le temps de veille entre: 5min, 10min, 15min, 30min, 45min, 60min, 90min, 120min, 180min, 240min et annulé. Vous pouvez aussi choisir le temps de veille par appuyer sur le bouton Ⓐ à plusieurs reprises.

Fuseau horaire

Il vous permet de choisir le temps de veille entre: Pacific, Alaska, Hawaii, Eastern, Central and Mountain.

Eté/hiver auto

Il vous permet d'activer ou de désactiver daylight saving time.

Horloge

L'heure d'été vous permet d'activer ou désactiver l'heure d'été,

OPERATION d'OSD

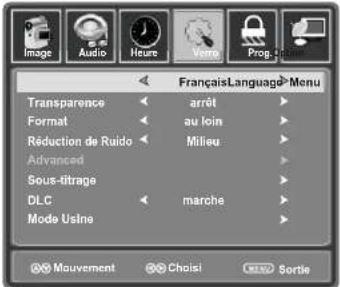

OPTIONS DU MENU DE MISE EN PLACE

Choisissons la source de télé comme un exemple.

(Appuyez sur le bouton SOURCE/ pour choisir le mode de télé).

NOTE: Les menus de SETUP sont different pour les sources d'entrée différentes, Si la source d'entrée est choisi HDMI / VGA et qu'il y eue pas de signaux d'entrée relatifs, le menu SETUP sera indisponible. SETUP menu will be unavailable.

Menu SETUP de l'entrée de télé:

1. Appuyez sur le bouton POWER/ Opour allumer le LCD de télé.
2. Appuyez sur le bouton MENU/□ sur la télécommande pour afficher le menu principal et utilisez le bouton ◀ / ▶ pour choisir SETUP
3. Utilisez le bouton ▼ / ▲ pour mettre une option individuelle en made de highlight Utilisez le bouton ◀ / ▶ pour changer les parameters et presses le bouton MENU/ □ pour sortir.

Le menu de SETUP comprend les options suivantes:

Language Menu

Il vous permet de choisir les languages de menu entre: Anglais, Français et Espagnol

Transparence

Il vous permet d'activer ou de désactiver la fonction de transparence.

Format

Il vous permet de choisir le mode de zoom entre: Cinéma, Normal, Wide et Zoom.

Réduction de bruit

Il vous permet de choisir le mode de reduction de bruit entre: fort, annulé, faible, Middle.

DLC

D'abord le signal d'entrée, et puis pressesz le bouton SOURCE/ pour choisir le mode de VGA , appuyez sur le bouton ▶ button pour confirmer.

H-Pos

Il vous permet d'utiliser le bouton ◀ / ▶ pour régler la H Position.

V-Pos

Il vous permet d'utiliser le bouton ◀ / ▶ pour régler la V Position.

Clock

Prolonger l' image.

Phase

Régler la définition.

Auto

Choisissez "Auto" et appuyez sur ▶, l'unit va régler automatiquement tous les termes jusqu'à un état parfait

Close Caption

Utilisez le bouton ▼ pour mettre Caption en mode de highlight, et puis presses le bouton ▶ pour entrer dans le menu suivant

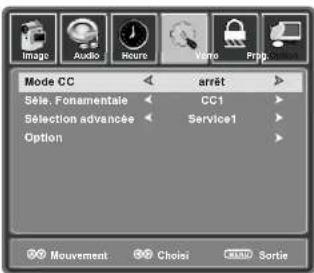

Mode CC

Il vous permet de choisir le mode CC entre: On, Off et CC sans voix.

OPERATION d'OSD

OPTIONS DU MENU DE MISE EN PLACE

Sélection de base

Il vous permet de choisir la sélection de base entre: CC1, CC2, CC3, CC4, Text1, Text2, Text3 and Text4.

Sélection avancée

Il vous permet de choisir la sélection avancée entre: Service1, Service2, Service3, Service4, Service 5 and Service 6.

Option

Utilisez le bouton ▼ pour mettre "Option" en mode de highlight, et puis appuyez sur le bouton ▶ pour enter dans le menu suivant.

Utilisez le bouton ▼ / ▲ pour mettre l'élément desire en highlight et utilisez le bouton ◀ / ▶ pour choisir

Réstaurer les défauts

Réarmer tous les parameters dans le menu de SETUP Change.

OPERATION d'OSD

OPTIONS DU MENU DE VERROUILLAGE

Choisissez la source de télé comme un exemple.

(Appuyez sur le bouton SOURCE/▶ pour choisir le mode de télé).

1. Appuyez sur le bouton POWER/ Pour allumer le LCD de télé
2. Appuyez sur le bouton MENU/□ sur la télécommande pour afficher le menu principal, et utilisez le bouton ◀ / ▶ pour choisir le clock.
3. Utilisez le bouton Pour mettre l'élément "Enter Password" en highlight, utilisez la clé numérique pour l'entrée 4- password digital. Après, l'écran va afficher le menu suivant. Après la configuration, presses le bouton de pOENAT

OPTIONS DU MENU DE VERROUILLAGE

Le menu de LOCK comprend les options suivantes :

Défaut de Password

Utilisez le bouton ▼ pour choisir l'élément "Change Password", et puis appuyez sur le bouton ▶ button pour entrer sur le menu suivant.

Entrer le nouveau passewordd 4-digital et faire l'entrer de nouveau pour confirmer.

Système de verrouillage

Il vous permet d'activer le système de verrouillae.

Si vous désactive le système de verrouillae, et puis les éléments suivants (US, Canada, RRT Setting and Reset RRT) seront indisponibles.

OPERATION d'OSDOPERATION d'OSD

OPTIONS DE MENU DE CANAUX

1. Press ez ▲ et ▼ pour choisir Program Edit sur le menu de SETUP.
2. Appuyez sur ▲ et ▼ pour entrer sur le sub menu, une liste de canaux sera affichée.
3. Appuyez sur ▲ et ▼ pour choisir le canal que vous voulez sur la list

4. Appuyez sur ▶ pour réaliser votre choix.

5. Appuyez sur ▲ et ▼ pour choisir la location que vous voulez placer le canal.

6. Appuyez sur ◀ pour réaliser votre choix.

7. Après les avoir fini, appuyez sur le bouton MENU/ pour revenir au menu précédent ou appuyez sur EXIT/ pour sortir.

Le menu de CANAL comprend les options suivantes:

Air/câble

Il vous permet de choisir les antennes entre Air et Cable. Si vous choisissez "Cable", les éléments suivants (Favoris, Montrer/Cacher, No. de Canal, Nom du Canal et signaux de DTV) sont indisponibles.

Balayage Automatique

Utilisez le bouton ▼ pour mettre l'élément "Auto Scan" en highlight, et puis appuyez sur le bouton ▶ pour entrer sur le menu suivant Si vous choisissez "Air" comme signal d'entrée dans l'élément d'Antenna, vous pouvez appuyer sur le bouton ▶ pour chercher automatiquement les canaux. Les canaux reçus seront automatiquement mémorisés. Aux cours de chercher les canaux, appuyez sur MENU ¹⁰ pour arret

OPERATION d'OSD

OPTIONS DE MENU DE CANAUX

Favoris

Il vous permet d'ajouter les canaux que vous voulez comme les canaux favoris.. Utilisez le bouton ▼ / ▲ pour mettre l'élément "Favorite" en highlight, et puis presses ▶ pour entrer sur le menu suivant

Utilisez ▼ / ▲ pour mettre l'élément désiré en highlight, et puis appuyez sur le bouton ENTER / □ pour ajouter ou supprimer le canal en highlight comme favoris.

Montrer / Cacher

Il vous permet de montrer ou cacher les canaux

Utilisez le bouton ▼ / ▲ pour mettre l'élément "Show / Hide" en highlight, et puis appuyez sur ▶ pour entrer sur le menu suivant.

Utilisez ▼ / ▲ pour mettre l'élément desire en highlight, et puis appuyez sur le bouton ENTER pour montrer ou cacher le canal en highlightl./

No. Canal

Afficher le numéro du canal présent.

Nom du Canal

Afficher le nom du canal présent.

Qualité Signal

Afficher la qualité du signal de DTV présent.

ANNEXE

DÉPANNAGE

Le symptôme de problèmes

Essayer les étapes suivantes pour diagnostiquer le problème que vous avez vu. Si le problème ne pouvait pas être corigé, s'il vous plaît contactez le fournisseur.

Symptôme	Causes possibles	Mesures
Il y a des taches sur l'écran et le son n'est pas clair lorsque vous regardez la télévision.	Les câbles d'antenne pourraient être déconnectés.Les câbles d'antenne pourraient être déconnectés ou abîmés.Les câbles d'antenne pourraient être faibles.La météo est mauvaise.L'émetteur est mauvais.	Connecter les câbles d'antenne de nouveau ou modifier la fiche year 2. Connecter les câbles d'antenne de plus ou changer à nouveau de nouveaux câbles.Ajuster l'antenne de nouveau.I n'est pas nécessaire de corriger.Vérifier auprès de l'opérateur local.
L'image est doublée ou triplée, mais le son est bon.	Les câbles d'antenne pourraient être faibles.La télévision ne peut pas être réglée correctement.La météo est mauvaise.L'émetteur est mauvais.L'entrée de la télévision est incorrecte.	Ajuster l'antenne de nouveau.Rechercher de nouveau ou modifier les chaînes de télévision.II n'est pas nécessaire de corriger.Vérifier auprès de l'opérateur local.Vérifier l'extérieur du dispositif.
Dérange intermittente	Votre unité est affectée par d'autres télévisions, automobiles, lampes fluorescentes, radio portable.	Vérifier le contenu du bouclier de la télévision et mettre la télévision, aussi loin que possible de câbles.
Il n'y pas d'image et pas de son.	La télévision est en mode AV.L'image et le volume sont fixés au minimum.La télévision est en mode veille ou mode d'économie d'électricité.	Vérifier l'image / le contrôle de son (entrer dans le menu principal).Assurer la mise en marche.

NOTE : Le consommateur ne doit pas réparer cet appareil par lui-même, comme la haute tension y existe. Faites rappel au professionnel pour la réparation si nécessaire.

ANNEXEANNEXE

DÉPANNAGED

Jugement non -défaut

Essayer les étapes suivantes pour diagnostiquer le problème que vous avez vu. Si le problème ne pouvait pas être réglé, contactez le fournisseur.

	Parts examinésPhénomène
Le panneau d'affichage du moniteur est chaud.	TV LCD prend à l'intérieur de légers phosphors. Il pourrait augmenter la température de l'écran en quelques occasions. Ce n'est pas un défaut.
Points anormaux	Les points noirs et lumineux pourraient apparaître sur l'écran LCD. Il s'agit d'une propriété structurelle du panneau LCD et ce n'est pas un défaut.
Rayures sur l'écran	Régler la phase d'impulsion peut diminuer des rayures. (En RGB)
Flicker fluctué (seulement dans la source PC)	1. 1.La fréquence à partir d'un PC est inférieur à 75 Hz, l'améliorer. Mais l'image peut être moins brillant.2. Activer la filtre verticale. Mais il peut descendre la résolution verticale.
Le haut de l'écran devient chaud.	Il se produit au cours d'un long travail. Ce n'est pas un défaut.

ANNEXE

SPECIFICATION DE PRODUCT

Modèle		LCD4015A
Résolution		1920 X 1080
Affichage de la taille (mm)		885.6H X 498.15V
Mode PC meilleur		1920 X 1080 @60Hz
Production de son		7W +7W 8Ω
Consommation d'énergie		≤ 250W
Stand de la consommation d'énergie		≤ 1W
Alimentation électrique		AC100-240V, 50/60Hz
Conditions d'environnement	Température	Travail: 5°C-35°C Stockage: -15°C-60°C
	Humidité relative	Travail: 20%-80% Stockage: 20%-90%
Entrée PC (VGA)	Entrée d'impédance RGB: 75 ΩNiveau d'entréeRVB: 0,7 ± 0.15Vp-pFormat d'entrée supporté RVB: résolution 640X480(60Hz)800X600 (60Hz) 1024X768 (60Hz) 1920X1080 (60Hz)Audio (L / R) entrée d'impédance: 20K ΩNiveau d'entrée Audio (L / R): 500mVrms
Radio fréquence (RF)	Entrée d'impédance: 75Ω (non- balance)Système de réception NTSC/ATSC.

ANNEXE

SPECIFICATION DE PRODUCT

Entrée YPbPr	Entrée d'impédance Y, PB / CB, PR / CR: 750 Niveau d'entrée Y, PB / CB, PR / CR: Y: 1 ± 0,3 Vp-pPB / PR (CB / CR): 0,7 ± 0,3 Vp-p Entrée d'impédance Audio (L / R): 20k0 Niveau d'entrée Audio (L / R): 500mVrmsFormat d'entrée supporté: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Entrée vidéo (AV)	Entrée d'impédance CVBS: entrée CVBS 750 Niveau d'entrée: 1 ± 0.3Vp-pEntrée d'impédance audio (L / R): 20K0 audio (L / R),Niveau d'entrée: 500mVrmsFormat d'entrée supporté CVBS: NTSC
Entrée S-VIDEO	Entrée d'impédance: 750 Niveau d'entrée: (Y: 1 ± 0,3 Vp-p C (Burst): 0,3 ± 0.15Vp-p)Format d'entrée supporté: PAL NTSCEntrée d'impédance Audio (L / R): 20K0 Niveau d'entrée Audio (L / R): 500mVrms
Entrée HDMI	Format d'entrée supporté: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
