Proscan PLDED3273A - Téléviseur CURTIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED 32 pouces
Marque	Curtis
Modèle	Proscan PLDED3273A
Taille diagonale	32 pouces (81 cm)
Résolution	1366 x 768 pixels (HD)
Technologie d'écran	LED
Format écran	16:9
Luminosité	300 cd/m²
Contraste	3000:1
Angle de vue	176° horizontal / 176° vertical
Temps de réponse	6,5 ms
Couleurs affichables	16,7 millions
Système TV	ATSC / QAM / NTSC
Système son	BTSC, M
Puissance audio	2 x 10 W
Entrées HDMI	3 x HDMI (HDMI1, HDMI2, HDMI3)
Entrée VGA	1 x VGA (D-sub 15 broches)
Entrée composante	1 x YPbPr (via RCA)
Entrée AV composite	1 x CVBS + Audio (RCA)
Sortie audio numérique	1 x coaxiale (SPDIF)
Prise casque	1 x jack 3,5 mm
Alimentation	100-240 V ~ 50/60 Hz
Consommation	80 W
Montage mural	VESA 200 x 200 mm (vis max 8 mm)
Entretien et nettoyage	Chiffon sec et doux ; ne pas utiliser de liquide
Sécurité	Classe I ; ne pas exposer à la pluie ou à l'humidité

FOIRE AUX QUESTIONS - Proscan PLDED3273A CURTIS

Comment connecter une antenne TV au téléviseur ?

Branchez le câble d'antenne (non fourni) à la prise RF (TV ANTENNA) à l'arrière du téléviseur. Assurez-vous que l'antenne est correctement orientée pour une réception optimale.

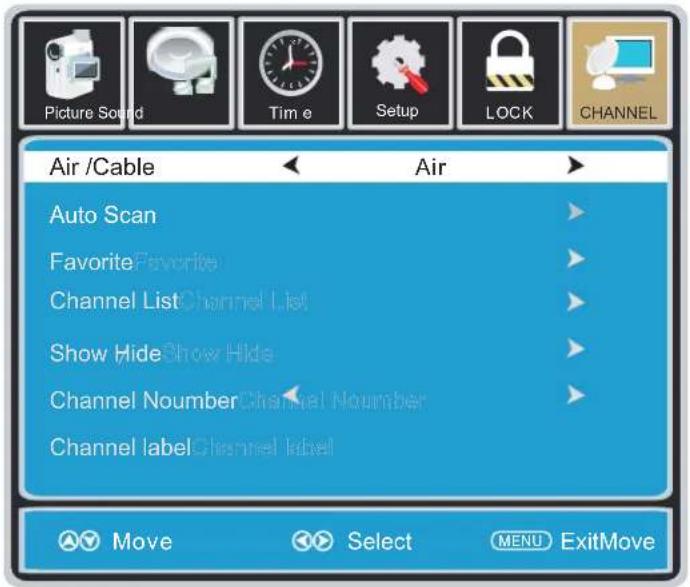

Comment rechercher les chaînes automatiquement ?

Appuyez sur MENU, sélectionnez CHANNEL, puis AUTO SCAN. Le téléviseur recherchera et mémorisera toutes les chaînes disponibles (Air ou Câble).

Comment utiliser une source HDMI ?

Branchez votre appareil (lecteur Blu-ray, console, etc.) à l'une des prises HDMI à l'arrière. Appuyez sur SOURCE sur la télécommande, sélectionnez l'entrée HDMI correspondante, puis validez avec ENTER.

Que faire si l'image est de mauvaise qualité (neige, flou) ?

Vérifiez la connexion de l'antenne, réorientez-la si nécessaire. Si vous utilisez une source externe, assurez-vous que les câbles sont bien branchés. Vous pouvez aussi ajuster les paramètres d'image via le menu IMAGE (luminosité, contraste, netteté).

Comment basculer entre les chaînes TV et une source externe ?

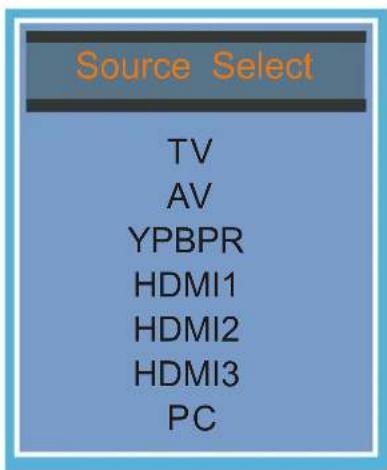

Appuyez sur SOURCE pour afficher la liste des entrées (TV, AV, YPBPR, HDMI1, HDMI2, HDMI3, PC). Utilisez les flèches haut/bas pour sélectionner, puis ENTER pour confirmer.

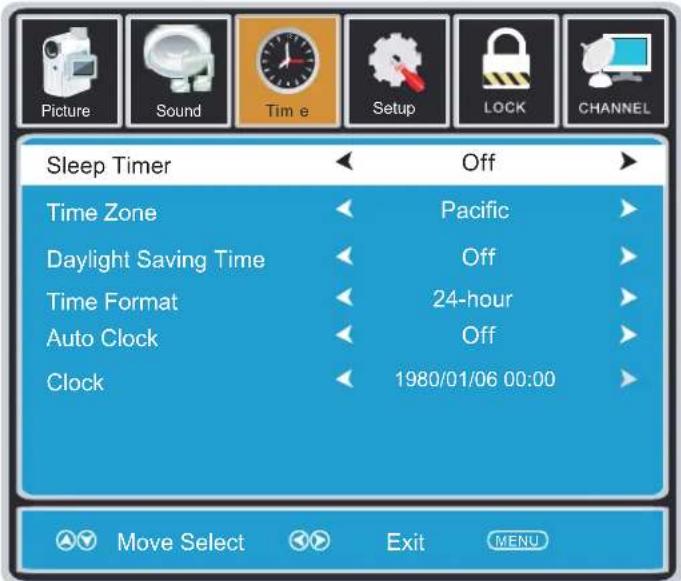

Comment régler la minuterie de mise en veille automatique ?

Appuyez sur MENU, allez dans TIME, puis SLEEP TIMER. Choisissez la durée souhaitée (15, 30, 60, 90, 120, 180 minutes ou OFF). Le téléviseur s'éteindra automatiquement après le délai.

Comment nettoyer l'écran du téléviseur ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques, d'eau ou de chiffons humides, car cela pourrait endommager l'écran.

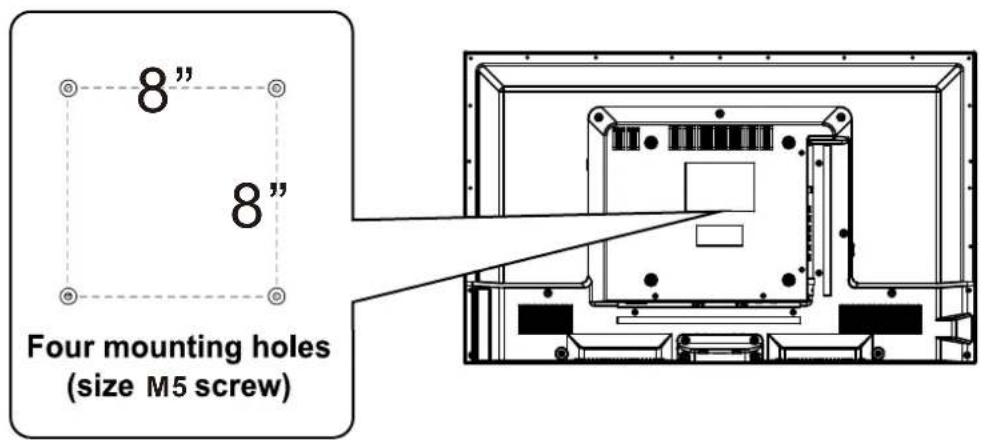

Comment monter le téléviseur au mur ?

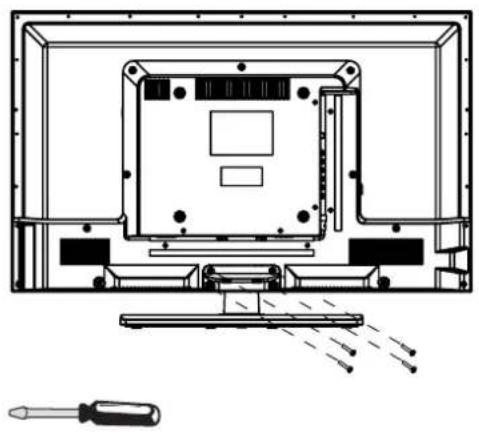

Retirez le socle en dévissant les vis. Utilisez un support mural compatible VESA 200x200 mm (non fourni). La longueur des vis ne doit pas dépasser 8 mm. Suivez les instructions du support mural.

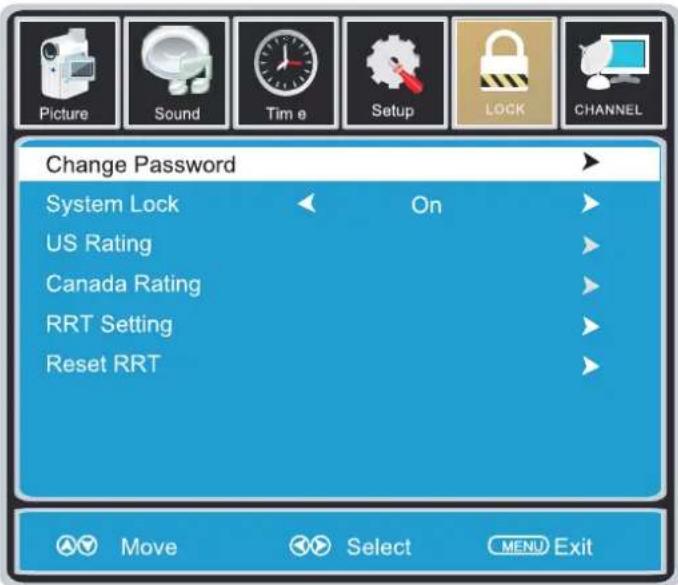

Comment activer le contrôle parental (verrouillage) ?

Appuyez sur MENU, sélectionnez LOCK. Saisissez le mot de passe par défaut 0000. Vous pouvez ensuite activer le SYSTÈME DE VERROUILLAGE et configurer les restrictions selon les classifications US ou Canada.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : remplacez-les par des piles AA neuves. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge à l'avant du téléviseur. Visez directement le capteur à moins de 5 mètres.

MODE D'EMPLOI Proscan PLDED3273A CURTIS

Formats Informatiques 19 Formats Vidéo 20

15

CARACTÉRISTIQUES

21

16

GUIDE DE D PANNAGEE

Symptôme TV 22

CLASSE DE SECURITE : C'est un produit de la classe de sécurité I CEI et il doit être mis à la terre pour la sécurité.

MISES EN GARDE DE SÉCURITÉ

* LA MARQUE DE PRUDENCE A ETE LOCALISEE A LA CLOTURE INFERIEURE DE L'APPAREIL.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE AVIS RISQUE DE CHOC ÉLECTRIQUE — NE PAS OUVRIR

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'UN CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (NI LE DOS). AUCUNE PIÈCE NÉCESSITANT L'ENTRETIEN PAR L'UTILISATEUR À L'INTÉRIEUR. POUR RÉPARATION, S'ADRESSER À UN RÉPARATEUR QUALIFIÉ.

Le symbole de l' c l'air et d'une fl c he l'int r ieur d'un triângle qu'ilât r âl signâle qu'il y â une « tension dangereuse » non isol e l'int r ieur de l'âppâreil, suffisâmment l ev e p our câuser un choc I ectrique.

Le point d'exclamation I 'int r ieur d'un triângle qu'ilât r âl signâle qu'il y â des instructions importantes de fonctionnement et d'entretien (r p ârâtion) dans lâ documentation qui âcompagne ll'et âppâreil.

MISE EN GARDE

- POUR REDUIRE LE FEU D'O DE RISQUE OU DECHARGE ELECTRIQUE, ne PAS EXPOSER CET APPAREIL POUR PLEUVOIR OU HUMIDITE.

- EN CAS DE PROBLÈME, DÉBRANCHEZ LE CORDON D'ALIMENTATION CA ET ADRESSEZ-VOUS À UN PERSONNEL DE RÉPARATION QUALIFIÉ.

AVERTISSEMENT:

- POUR REDUIRE LE FEU D'O DE RISQUE OU DECHARGE ELECTRIQUE, ne PAS EXPOSER CET APPAREIL POUR PLEUVOIR OU HUMIDITE.

- POUR ÉVITER LE RISQUE D'INCENDIE OU DE CHOCS ÉLECTRIQUES, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. NE PAS PLACER DES OBJETS REMPLIS DE LIQUIDE SUR L'APPAREIL OU À PROXIMITÉ DE CELUI-CI.

- EN CAS DE PROBLÈME, DÉBRANCHEZ LE CORDON D'ALIMENTATION CA ET ADRESSEZ-VOUS À UN PERSONNEL DE RÉPARATION QUALIFIÉ.

EMPLACEMENT

- N'utilisez pas l'appareil dans les endroits extrêmement châuds, froids, poussi r eux ou humides. - L'aissez l'air circuler librement autour de l'appareil. Ne le couvrez pâs âvec du tissu et ne le plâcez pâs sur un tâpis ou de là literie.

SÉCURITÉ

- Lorsque vous branchez et débranchez le cordon CA, tenez là fiche et non le cordon. Le tirâge du cordon peut l'endommâger et cr e r un risque. - D b rânchez le cordon d'âlimentâtion CA si vous n'âllez pâs utiliser l'âppâreil pendant une longue p r iode de temps.

ENDROIT DE PLAQUE DE MODÈLE

Lâ plâque de mod l e est situ e sur le dessous de l'âppâreil.

RENSEIGNEMENTS FCC

REMARQUE : Cet âppâreil â t s oumis d es tests et s'est r v l e n conformit â vec les limites pour un âppâreil num r ique de clâsse B, conform m ent l â section 15 des r g les de lâ FCC. Ces limites ont pour but d'assurer une protection râisonnable contre les interf r ences g n ântes dâns une installâtion r s identielle. Cet âppâreil g n r e, utilise et peut m mettre des fr q uences râdio l ectriques, et s'il n'est pâs instâll e t utilis s elon les instructions, il peut câuser des interf r ences nuisibles âux râdio communications. Cependânt, il n'y â pâs de gârântie que des interf r ences ne se produiront pâs dâns une installâtion donn e . Si cet âppâreil câuse des interf r ences nuisibles lâ r c eption de lâ râdio ou de lâ t l v ision, ce qui peut t re d t ermin e n mettânt l'âppâreil en et hors circuit, nous conseillons l 'utilisateur l'une ou plusieurs des mesures correctives suivântes :

• R o rientez ou chângez l'emplACEMENT de l'ântenne de réception.
• Augmentez lâ s p ârâtion entre l'âppâreil et le r c epteur.
• Brânchez l'âppâreil dâns une prise sur un circuit diff r ent de celui sur lequel le r c epteur est brânch.
• Adressez-vous âu d p ositâire ou u n technicien qualifi de râdio/t | v iseur pour obtenir de l'âide.

AVERTISSEMENT:

Dès changements ou modifications appôrt s c et apparéil, nôn appréu v s é xpress m'ent pâr lés responsâblés de là cônfôrmit, pêuvent t'ér l'utilisatèur le drôit d'utiliser cèt apparéil.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les âvertissements.
4) Suivez toutes les instructions.
5) N'utilisez pâs cet âppâreil proximit d e l'eâu.
6) Utilisez seulement un chiffon sec pour nettoyer l'âppâreil.
7) Ne bloquez aucun des orifices d'âr ation. Instâllez l'appâreil selon les instructions du fâbricânt.
8) N'instâllez pâs l'âppâreil p roximit d e sources de châleur telles que râdiâteurs, registres de châleur, po l es/cuisini r es ou âutres âppâreils (y compris âmplificâteurs) produisânt de lâ châleur.
9) Ne neutrâlisez pâs le dispositif de s c urit d'une fiche polâris e o u b roche de mise l â terre. Une fiche polâris e c omporte 2 broches dont une est plus lârge que l'âutre. Une fiche mise l â terre comporte 2 broches plus une 3e de mise l â terre. Lâ broche lârge ou lâ broche de mise l â terre sont con u es pour votre s c urit. Si lâ fiche ne s'âdâpte pâs v otre prise, âdressez-vous u n l ectricien pour faire remplâcer lâ prise obsol t e.
10) Prot g ez le cordon d'âlimentâtion pour qu'il ne soit pâs soumis âu pâssâge de personnes ou coinc, pârticuli r ement s on point de contact âvec lâ fiche, Les prises et le point de sortie de l'âppâreil.
11) Utilisez seulement les pi c es/âccessoires sp c ifi s pâr le fábricânt.

12) Ne plâcez cet âppâreil que sur un châriot, un support, un tr p ied, une fixâtion ou une tâble recommand s p âr le fâbricânt ou vendus âvec l'âppâreil. D p lâcez âvec prudence tout châriot sur lequel un âppâreil est plâc p our v iter t En câs de renversement.

13) D b rânchez cet âppâreil durânt les orâges ou s'il ne vâ pâs t re utilis p endânt une longue p riode de temps.

14) Confiez toute r p ârâtion u n personnel qualifi. Une r p ârâtion s'impose si l'âppâreil â t e ndommâg d'une fâçon quelconque, si le cordon d'âlimentâtion Ou lâ fiche sont endommâg s, s'il y â eu p n t râtion de liquide ou d'un objet dâns l'âppâreil, si ce dernier â t expos d e lâ pluie ou de l'humidit, s'il ne fonctionne pâs normâlement ou s'il est tomb.

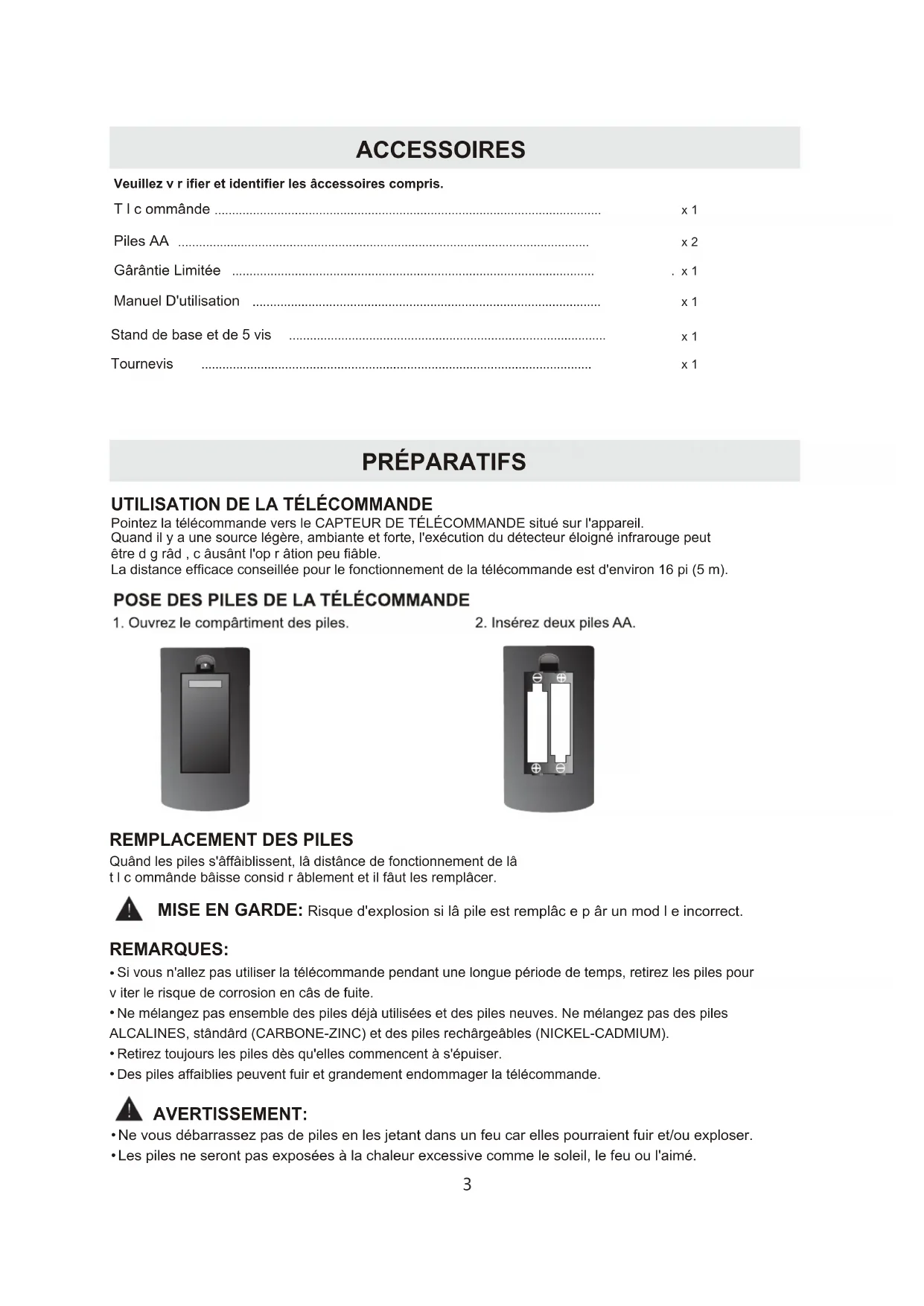

Veuillez v r ifier et identifier les âccessoires compris.

T I c ommände x 1

Piles AA x 2

Gârântie Limitée . x 1

Manuel D'utilisation x 1

Stand de base et de 5 vis x 1

Tournevis x 1

PRÉPARATIFS

UTILISATION DE LA TÉLÉCOMMANDE

Pointez la télécommande vers le CAPTEUR DE TÉLÉCOMMANDE situé sur l'appareil.

Quand il y a une source légère, ambiante et forte, l'exécution du détecteur éloigné infrarouge peut être d g râd , c âusânt l'op r âtion peu fiâble.

La distance efficace conseillée pour le fonctionnement de la télécommande est d'environ 16 pi (5 m).

POSE DES PILES DE LA TÉLÉCOMMANDE

1. Ouvrez le compârtiment des piles.

1. Insérez deux piles AA.

Quând les piles s'affâiblissent, lâ distance de fonctionnement de lâ t l c ommände bâisse consid r âblement et il faut les remplâcer.

MISE EN GARDE: Risque d'explosion si lâ pile est remplâc e p âr un mod I e incorrect.

REMARQUES:

• Si vous n'allez pas utiliser la télécommande pendant une longue période de temps, retirez les piles pour viter le risque de corrosion en câs de fuite.
• Ne mélangez pas ensemble des piles déjà utilisées et des piles neuves. Ne mélangez pas des piles ALCALINES, stândard (CARBONE-ZINC) et des piles rechâgeâbles (NICKEL-CADMIUM).
• Retirez toujours les piles dès qu'elles commencent à s'épuiser.
• Des piles affaiblies peuvent fuir et grandement endommager la télécommande.

AVERTISSEMENT:

• Ne vous débarrassez pas de piles en les jetant dans un feu car elles pourraient fuir et/ou exploser.
• Les piles ne seront pas exposées à la chaleur excessive comme le soleil, le feu ou l'aimé.

GUIDE DE R F R ENCE DES COMMANDES

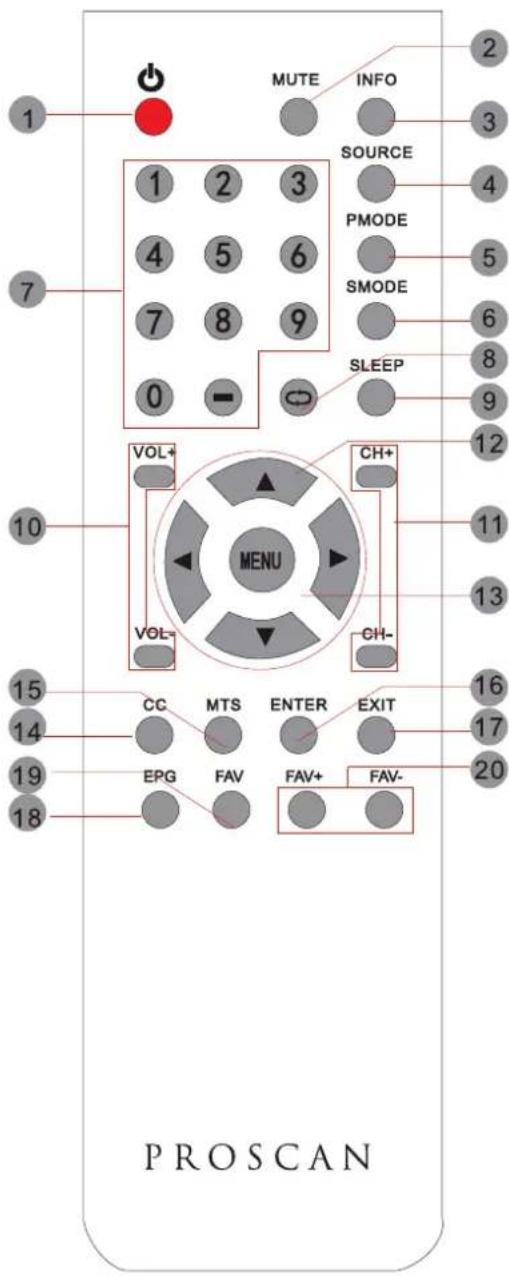

TÉLÉCOMMANDE

MUTE INFO SOURCE PMODE SMODE SLEEP VOL+ CH+ MENU VOL- CH- 10 12 11 13 15 16 14 17 19 20 18 EPG FAV FAV+ PROSCAN

Universal Remote Code: 1218
(Universal Remote Control n'est pas inclus.)

1. EN VEILLE

Pour allumer la Télé ou mettre la Télé en mode veille.

2. MUTE

Appuyez ce bouton pour rendre le son muet ou restaurer le son muet.

3. INFO

Affiche les informations du programme que vous regardez.

4. SOURCE

Appuyez ce bouton pour sélectionner une entrée source.

5. PMODE

Appuyez ce bouton pour sélectionner un mode d'image pour différents qualités d'images.

6. SMODE

Appuyez ce bouton pour sélectionner le réglage de son pour différents effets sonores.

7.0-9

Vous permet de changer la chaîne de la Télé.

8.

Changer entre les chaînes précédent et actuel.

9. SLEEP

Pour configurer la durée de temps avant que la Télé s'éteigne automatiquement.

10. VOL+/VOL-

Augmente/diminue le volume.

11. CH+/CH-

Pour aller à la chaîne suivante/précédente en mode Télé.

12. Haut/Bas/Gauche/Droite

Pour déplacer le curseur vers le haut/vers le bas/vers la gauche/vers la droite quand vous faites un choix.

13. MENU

Affiche le Menu OSD de la Télé.

14. CC

Appuyez le bouton pour entrer en mode CC.

15.MTS

Pour changer entre STEREO, MONO et SAP. S'il n'y a aucun langage valable pour le signal réceptionné, l'audio de l'LED Display changera en mono.

16. ENTER

Appuyez sur pour confirmer les sélections sur un écran de menu.

17. EXIT

Appuyez ce bouton pour quitter ce qui est affiché à l'écran.

18. EPG

Appuyez sur ce bouton pour sélectionner le guide électronique des programmes en mode DTV.

19. FAV

Appuyez sur ce bouton pour afficher la liste des favoris.

20. FAV+/FAV-

Appuyez sur ce bouton pour passer par la liste de canaux FAV.

GUIDE DE R F R ENCE DES COMMANDES

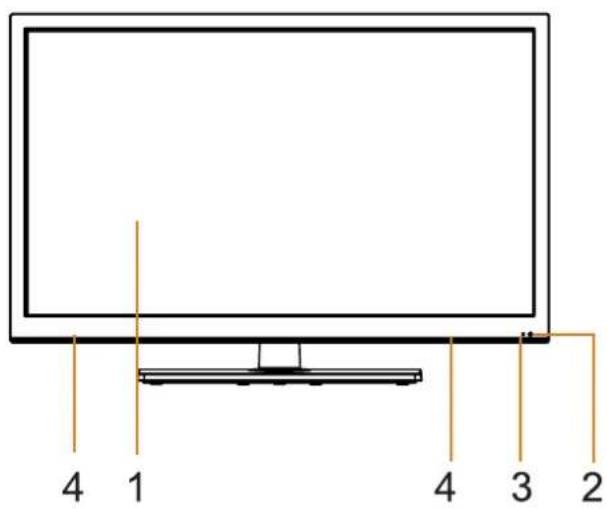

VUE DE DEVANT

4 1 4 3 2

1. rân couleurà C.L.

2. Câpteur de t l c ommände

Ne bloquez pâs l'âcc s c e câpteur sinon lâ t l c ommânde ne fonctionne pâs.

1. Indicâteur STANDBY

Indique si l'âppâreil est EN CIRCUIT ou en mode de VEILLE (hors circuit).

Voyant allumé : L'appareil est en standby.

Voyant éteint : L'appareil est allumé.

1. Hâut-pârleurs

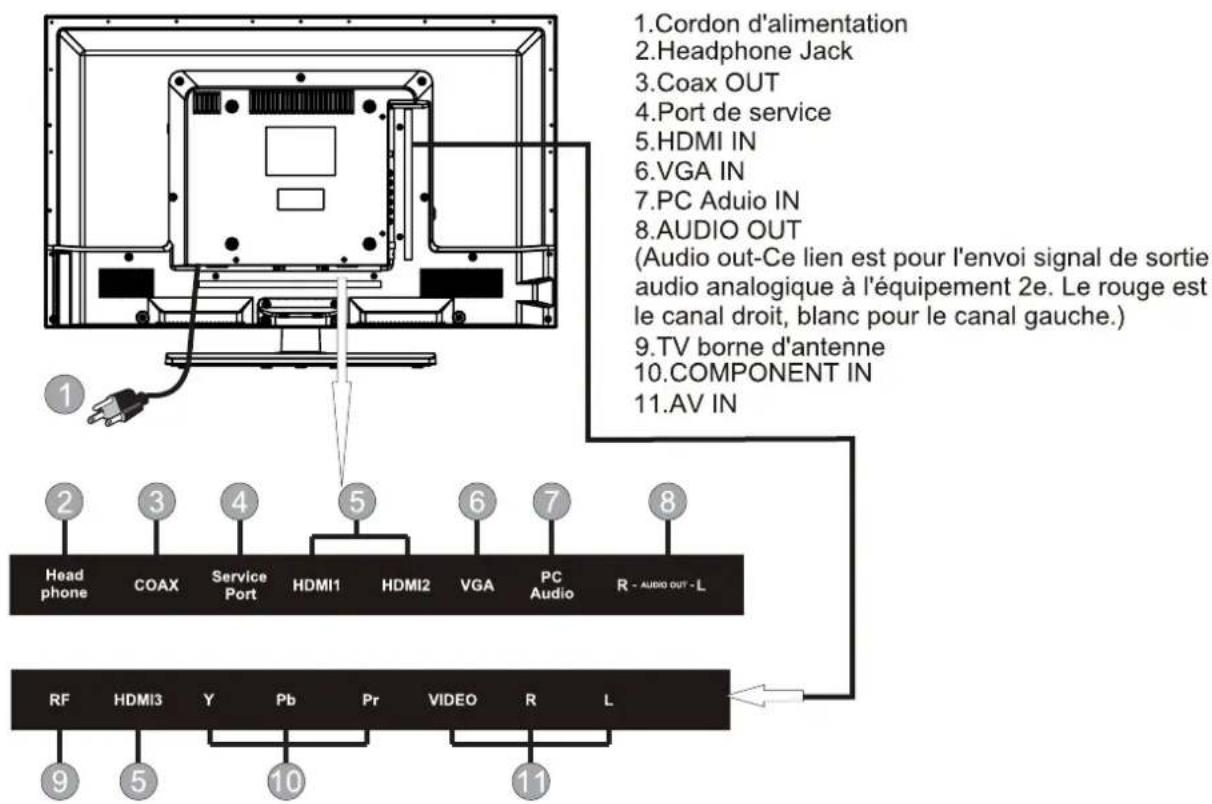

VUE ARRIERE

1.Cordon d'alimentation 2.Headphone Jack 3.Coax OUT 4.Port de service 5.HDMI IN 6.VGA IN 7.PC Aduio IN 8.AUDIO OUT (Audio out-Ce lien est pour l'envoi signal de sortie audio analogique à l'équipement 2e. Le rouge est le canal droit, blanc pour le canal gauche.) 9.TV borne d'antenne 10.COMPONENT IN 11.AV IN Head phone COAX Service Port HDMI1 HDMI2 VGA PC Audio R - AUDIO OUT - L RF HDMI3 Y Pb Pr VIDEO R L 9 5 10 11

GUIDE DE R F R ENCE DES COMMANDES

VUE ARRIERE

1. Touche VOL+
   Pressez pour diminuer le niveau sonore.
2. Touche VOL-
   Pressez pour augmenter le niveau sonore.
   3.Touche CH+
   Appuyez pour changer les chaînes de télévision et plus
   sélections de faits saillants sur l'écran du menu.
   4.Touche CH-
   Appuyez pour changer les chaînes de télévision et vers le bas sélections de faits saillants sur l'écran du menu.
3. Touche MENU
   Pressez pour âcc s â u menu TV et en sortir.
4. Touche SOURCE
   Appuyez sur pour sélectionner la source d'entrée.
5. Touche STANDBY
   Appuyez pour allumer l'unit o u lâ plâcer en mode VEILLE (OFF).

CONNEXIONS

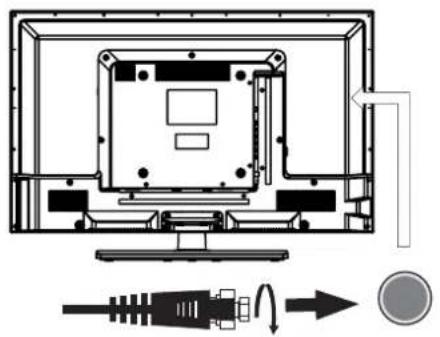

CONNEXION D'UNE ANTENNE TV / CABLE / SATELLITE

Pour capter les cha nes de tel vision ad quatement, il faut recevoir un signal provenant de l'une des sources suivantes:

-Antenne int rieure ou ext rieure
-R seau de cablodistribution
-R seau satellitaire

REMARQUE

Nous conseillons l'utilisation d'une antenne fixe ext rieure pour la r ception d' missions TV provenant d'une antenne mettrice. Si vous devez utiliser une antenne temporaire, assurez-vous d'en acheter une d'une capacit suffisante pour capter les signaux faibles. Une antenne temporaire ne reproduit le signal aussi efficacement qu'une antenne fixe que lorsque l'appareil est proche d'un metteur.

Cable de satellite, cablodistribution ou antenne det l vision dans l borne TV ANTENNA (cable non compris)

CONNEXION D'UN COMPOSANT A/V

Raccordement d'un appareil auxiliaire tel que magn toscope, cam scope, syst me satellite, cablodistribution, etc.

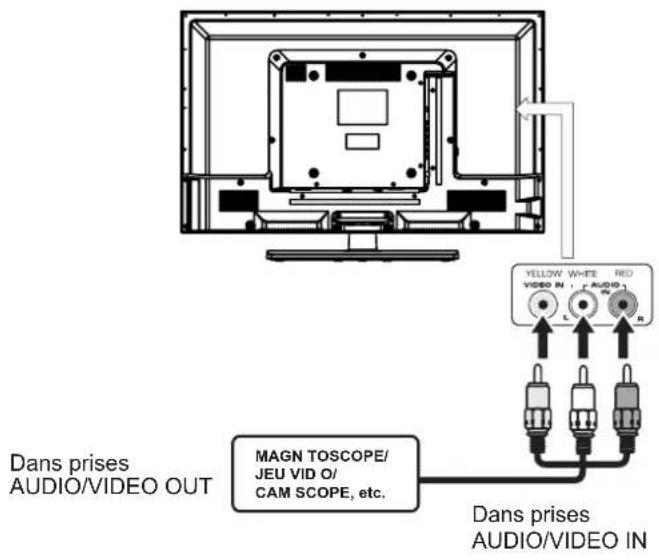

RACCORDEMENT D'APPAREILS SORTIE VIDEO COMPOSITE (JAUNE TYPE RCA)

Raccordement d'appareils A/V tels que magn toscope, jeu video ou cam scope : Connexion un magn toscope / jeu video / cam scope Raccordez un cable AUDIO / VIDEO (non compris) comme montr : Assurez-vous de raccorder le cable ducomposant (AUDIO et VIDEO OUT) aux entrés AV IN de cet appareil.

REMARQUE

Veuillez vous reporter au manuel d'utilisation du composant auxiliaire pour de plus amples renseignements.

Dans prises AUDIO/VIDEO OUT MAGN TOSCOPE/ JEU VID O/ CAM SCOPE, etc. YELLOW WHITE RED VIDEO IN L AUDIO R Dans prises AUDIO/VIDEO IN

CONNEXIONS

RACCORDEMENT D UNE ' SOURCE HAUTE DÉFINITION (HD) À L'AIDE D'UNE CONNEXION DE COMPOSANT

Les appareils haute d finition (HD) sortie vid o en composantes se raccordent l'entr e YUV :

Raccordez un c ble vid o en composantes et un c ble audio (non compris) comme montr

Assurez-vous de raccorder le c ble vid o en composantes et le c ble audio de l'appareil auxiliaire

(Y Pb Pr OUTet AUDIO OUT) cet appareil COMPONENT.

REMARQUE

Quand vous connectez un lecteur de DVD une t l vision, la r solution de l'image ne d pend que de la r solution support e par le lecteur de DVD branch Les r solutions des lecteurs de DVD varient de 480i 1080i, et cette t l vision peut supporter des lecteurs DVD jusqu'une r solution maximum de 1080i.

*Peut exiger un abonnement pour la r ception de cha nes HD.

V rifiez auprès de votre fournisseur de c blodistribution/satellite pour de plus amples d tails.

SOURCE HD sortie vid o en composantes (convertisseur de c blodistribution num rique*, r cepteur satellite" ou syntohiseur HD de r ception en direct auxiliaire)

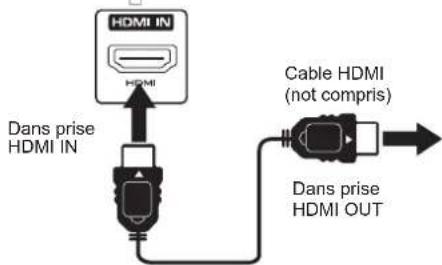

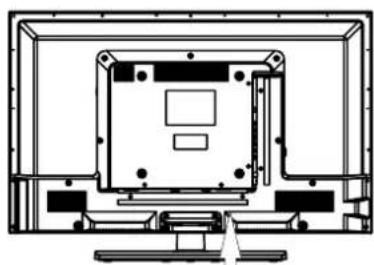

RACCORDEMENT D'UNE SOURCE HAUTE DÉFINITION (HD) À L'AIDE D'UNE CONNEXION HDMI

La liaison HDMI (Interface multimédia haute définition) supporte les signaux vidéo et audio grâce à une seule connexion numérique pour utilisation avec lecteurs DVD, téléviseurs numériques, boîtiers décodeurs et autres appareils AV numériques. La liaison HDMI a été mise au point pour offrir les technologies de protection de contenu numérique à bande passante élevée (HDCP) ainsi que l'interface vidéo numérique (DVI) en une spécification. Le HDCP sert à protéger le contenu numérique émis et capté par des affichages conformes à DVI ou HDMI.

La liaison HDMI permet le support de signal vidéo standard, amélioré ou haute définition plus le support de signal audio allant de standard à ambiophonique multi-canaux. La liaison HDMI procure un signal vidéo numérique non comprimé, bande passante jusqu'à 2,2 Go/s (à signaux HDTV), un connecteur (au lieu de plusieurs câbles et connecteurs), et la communication entre la source AV et les appareils AV tels que des téléviseurs numériques.

Raccordez un câble HDMI (non compris) comme montré :

Assurez vous de raccorder le c ble provenant de la source (HDMI OUT) cet appareil (HDMI IN)

HDMI IN HDMI Dans prise HDMI IN Cable HDMI (not compris) Dans prise HDMI OUT

SOURCE HD sortie video en composantes (convertisseur de cablodistribution num rique*, racepteur satellite® ou syntoniseur HD de réception en direct auxiliaire)

- Baissez le volume avant de brancher le casque d'écoute, puis réglez le volume au niveau désiré.

- Quand un casque d'écoute est branché, aucun son ne provient des haut-parleurs avant.

REMARQUE

Évitez d'écouter des sons à un niveau élevé pendant une longue période de temps. Ceci peut vous être nuisible et entraîner une perte d'ouïe.

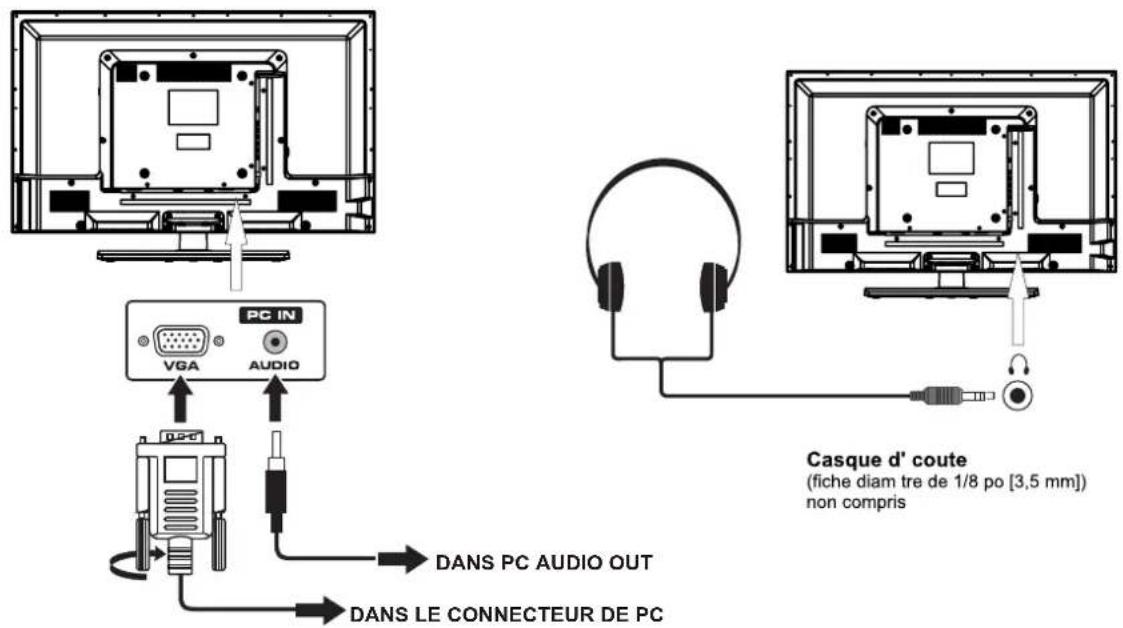

PC IN VGA AUDIO DANS PC AUDIO OUT DANS LE CONNECTEUR DE PC Casque d' coute (fiche diam tre de 1/8 po [3,5 mm]) non compris

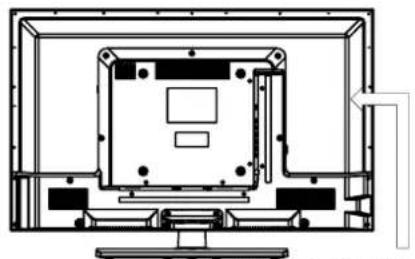

RACCORDEMENT DU CORDON D'ALIMENTATION

Vous pouvez allumer votre poste de télévision avant de vous assurer que le cordon d'alimentation est inséré well. At le même temps, s'il vous plaît vérifiez que la tension nominale de votre appareil corresponde à la tension locale.

REMARQUE

Vers une prise murale

CONNEXIONS

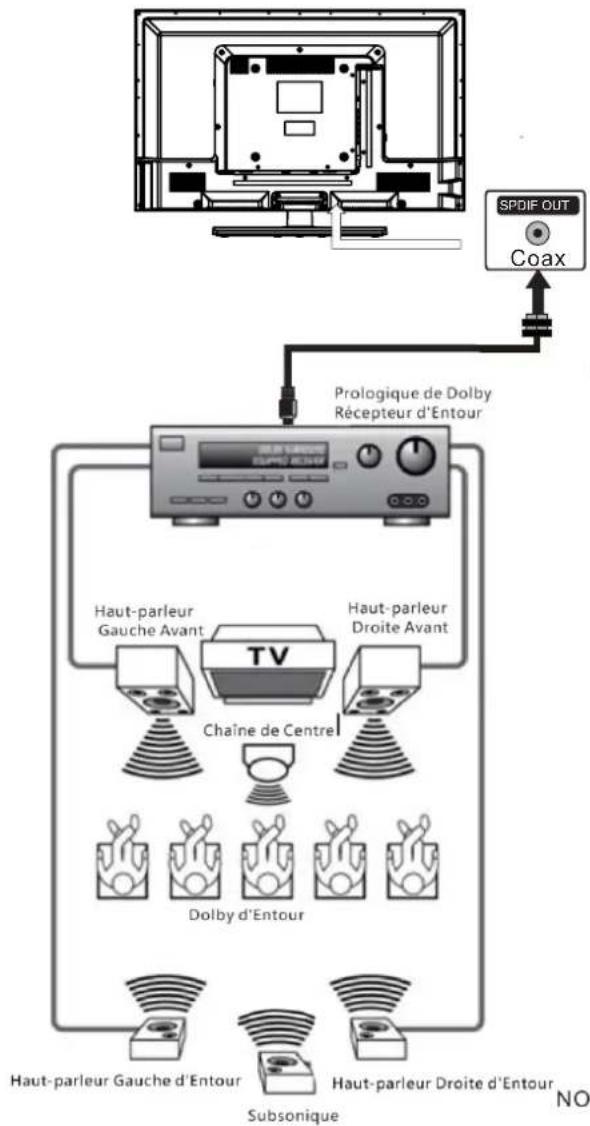

Connector à un Système d'Audio de Théâtre Domestique

Pour la MEILLEURE performance d'audio Connecter à un Système de Théâtre Domestique Le Dolby Numérique permet de délivrer la stéréo de 2 chaînes optimale ou la stéréophonie avec 5 chaînes discrètes de gamme complète plus d'une sixième chaîne pour le diffuseur subsonique. Appréciez la reproduction d'audio optimale à l'aide de votre système avec un amplificateur de Dolby Numérique en incorporant une entrée coaxiale numérique. Connectez un câble numérique optionnel directement à la sortie d'audio Coax de télévision afin d'écouter par l'intermédiaire de toutes les entrées à l'exception de VGA.

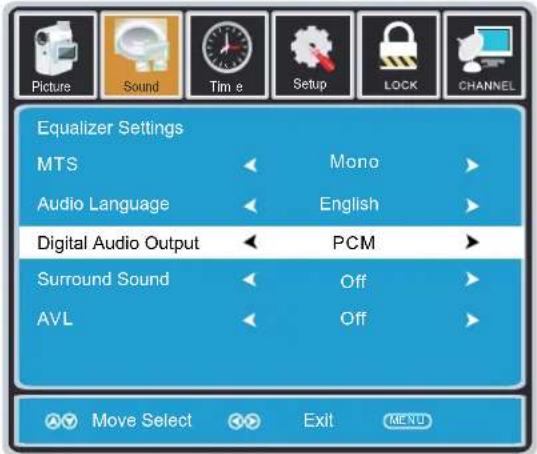

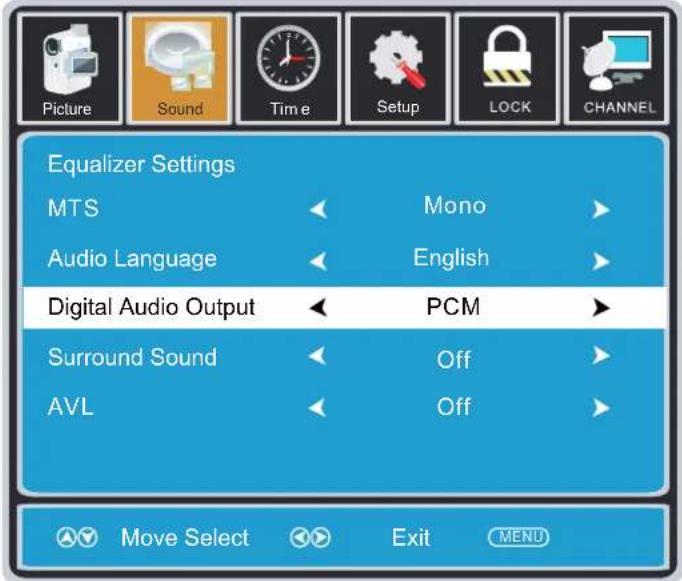

Comment Régler la Sorite Numérique

Appuyez sur le bouton MENU sur la télécommande. Appuyez sur le bouton de flèche droite▶ pour sélectionner AUDIO.

Appuyez sur le bouton de flèche basse▼ pour souligner le type SPDIF ▶ Raw ou PCM*.

Picture Sound Time Setup LOCK CHANNEL Equalizer Settings MTS Audio Language Digital Audio Output Surround Sound AVL Mono English PCM Off Off Move Select Exit MENU

Câble numérique optionnel
NOTE: Référez-vous au Manuel d'Utilisateur associé à votre équipement de théâtre domestique pour les configurations d'audio recommandées.

MONTAGE MURAL

MONTER / DEMONTER LE STAND DE BASE

AVERTISSEMENT: L écran à est très fragile, et doit être protégé à tout moment lors de la dépose du support de base. Veillez à éviter tout contact entre tout objet dur, pointu ou susceptible d'égratigner ou d endommager l écran à. N exercez PAS de pression, à aucun moment, sur l'arrière de l appareil car ceci pourrait fêler l écran.

1. Débranchez tout câble ou cordon de l appareil.
2. Posez l appareil sur une surface plate, de façon que l'arrière soit face vers le haut, et placez un article doux et coussiné (tel une couverture ou de la mousse épaisse)sous l'écran.
3. Pour démonter le stand de base, desserrez les vis des trous et puis mettez-le au dos pour enlever le stand de base.

Cet appareil à conformité VESA est conçu pour se poser au mur à l'aide d'un nécessaire de pose conforme à VESA de 8" x 8" po (200 mm x 200 mm) destiné aux téléviseurs à écran plat (vendu séparément). Posez cet appareil selon les instructions comprises avec le nécessaire de pose.

Longueur de la vis ne doit pas dépasser 8 mm.

REMARQUE

Démontez le stand de base avant le montage mural de l'appareil.

Plâcez votre âppâreil sur une surfâce tr s s tâble âvânt lâ mise en circuit initiaîle.

Pour v iter un risque de dânger, n'exposez pâs ce t l v iseur d e l'eâu ni u ne source de châleur (pâr ex.: Lâmpe, bougie, râdiateur).

Ne bloquez pâs lâ grille d'â r âtion l'ârri r e et lâissez des espâces libres suffisânts tout âutour de l'âppareil, comme montr c i-dessous.

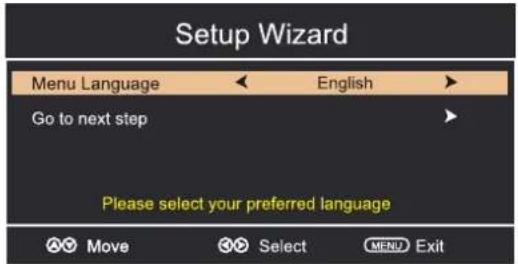

Après avoir initialement connecté votre antenne de TV ou câble (boîte de haut non établie), allumez le téléviseur.

Un écran s'affichera et vous demandera de fonctionner un CHANNEL AUTO SCAN pour chercher et recevoir les chaînes numériques disponibles. C'est là où vous sélectionnerez les options de l'antenne et fonctionner le CHANNEL AUTO SCAN.

Les chaînes seront conservées dans le tourneur de TV. Pressez le touche MENU sur la télécommande. Utilisez les touches ◀▶ pour défiler et souligner le mode channel. Pressez le touche ▼ pour souligner AIR / CABLE.

SELECTION DE SOURCE

1. Pressez le touche SOURCE sur la télécommande.
2. Utilisez le touche ▲ ou ▼ pour sélectionner les options
   (TV,AV,YPBPR, HDMI1,HDMI2,HDMI3,PC) et sélectionner un des eux en utilisant le touche ▶ ou le touche ENTER.
   (L'écran changera à la source que vous désirez).

REMARQUE

Avant de regarder, veuillez vous assurer que tous les câbles et tous les dispositifs nécessaires sont connectés.

Source Select TV AV YPBPR HDMI1 HDMI2 HDMI3 PC

R GLAGE INITIAL DU T L VISEUR

MENU CHANNEL

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur ◀ / ▶ pour sélectionner CHANNEL dans le menu principal, il mettra l'accent sur la première option.

Cette fonction vous permet de basculer entre l'air (comme l'utilisation de l'antenne) et le câble.

AUTO SCAN

Cette fonction recherche automatiquement les canaux pour vous.

FAVORIS

Cette fonction donne la liste des favoris de chaînes ajoutées par vous.

LISTE DES CHAÎNES

Cette fonction affiche la liste des chaînes mémorisées.

AFFICHER / MASQUER

Cette fonction vous indique si vous avez choisi pour le canal à sauter.

NUMERO DE CHAINE

Cette fonction vous indique quel canal vous trouvez actuellement.

LABEL CANAL

Cette fonction permet de modifier le nom du canal.

S'il vous plaît noter:

Les options de canaux ne sont disponibles que lorsque vous sélectionnez TV comme source. Lorsque vous ouvrez le menu OSD à d'autres sources (HDMI, AV, Composante, PC, Media), ces options seront grisées.

R GLAGE INITIAL DU T L VISEUR

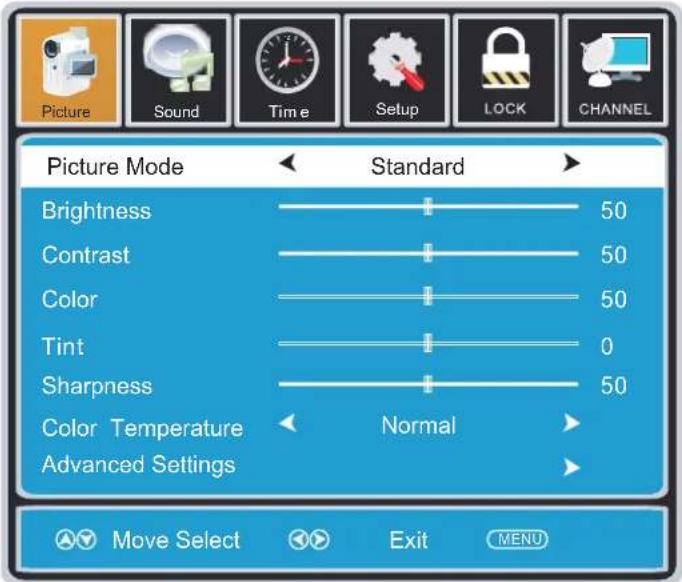

MENU IMAGE

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur la touche ◀ / ▶ pour sélectionner IMAGE dans le menu principal, il mettra l'accent sur la première option.

Cette fonction permet de modifier différents modes de couleur du téléviseur.

LUMINOSITÉ

Cette fonction modifie détails de l'image dans des couleurs sombres.

CONTRASTE

Cette fonction modifie la différence entre les objets sombres et claires.

COULEUR

Cette fonction permet de modifier la quantité de couleur dans l'image.

TEINTE

Cette fonction permet de modifier la balance des blancs de la couleur.

NETTETÉ

Cette fonction permet de modifier la qualité d'image.

TEMPÉRATURE DE COULEUR

Cette fonction permet de régler la température de couleur du téléviseur, ce qui donne chaud, normal, cool.

RÉGLAGES AVANCÉS

a) FORMAT Cette fonction permet de modifier les différents aspects de la vidéo du téléviseur. (Aspects à inclure large, zoom, cinéma, normal).
b) Réduction du bruit Cette fonction réduit la pixellisation en général en se brouillant.
c) CONTRASTE DYNAMIQUE Cette fonction permet au téléviseur d'ajuster automatiquement le contraste du téléviseur en fonction de l'image que vous visualisez.

R GLAGE INITIAL DU T L VISEUR

MENU SON

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur ◀ / ▶ pour sélectionner SON dans le menu principal, il mettra l'accent sur la première option.

Picture Sound Time Setup LOCK CHANNEL Equalizer Settings MTS Audio Language Digital Audio Output Surround Sound AVL Mono English PCM Off Off Move Select Exit MENU

RÉGLAGES DE L'ÉGALISEUR

Cette fonctionnalité permet à l'égaliseur interne des haut-parleurs.

Vous pouvez régler les paramètres individuellement ou utiliser les presets (standard, musique, cinéma, sport, utilisateur).

MTS

Cette fonction permet de régler la programmation audio secondaire dans les canaux analogiques.

LANGUE AUDIO

Cette fonction permet de régler la programmation numérique audio secondaire dans les canaux numériques.

SORTIE AUDIO NUMERIQUE

Cette fonction permet de régler la sortie audio numérique.

SURROUND SOUND

Cette fonction permet de régler l'effet surround tridimensionnel ou désactiver (pour haut-parleurs seulement).

AVL

Cette fonction permet de régler le niveleur automatique de volume qui permet de protéger le volume de publicités excessivement bruyants.

S'il vous plaît noter:

LANGUE AUDIO MTS et dépendent de l'appui de la station de radiodiffusion et ne sont disponibles que sous la source TV.

R GLAGE INITIAL DU T L VISEUR

HEURE MENU

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur ◀ / ▶ pour sélectionner HEURE dans le menu principal, il mettra l'accent sur la première option.

Picture Sound Time Setup LOCK CHANNEL Sleep Timer Off Time Zone Pacific Daylight Saving Time Off Time Format 24-hour Auto Clock Off Clock 1980/01/06 00:00 Move Select Exit MENU

SLEEP TIMER

Cette minuterie coupe automatiquement le téléviseur hors tension à l'heure prévue.

TIME ZONE

Cette option permet d'ajuster le fuseau horaire mondial pour le téléviseur.

L'heure d'été

Cette option active ou désactive la fonction heure d'été.

FORMAT DE L'HEURE

Cette option permet de régler le format d'affichage de l'heure. (Format IE.Under 24 heures 13 heures afficherait devient 13:00).

HORLOGE AUTO

Cette option permet au téléviseur de synchroniser le temps avec l'antenne.

(Mettez-le sur AUTO, si vous avez une antenne attachée à la TV. If vous avez câble ou satellite ou autre chose s'il vous plaît utilisez make HORLOGE AUTO-vous est éteint)

HORLOGE

Cette option permet de régler l'heure et la date de la nécessité TV.vous pour désactiver AUTOCLOCK pour utiliser cette fonction.

S'il vous plaît noter:

La fonction TIME ne conserver une heure précise si le téléviseur est branché sur une source d'alimentation. Si le téléviseur est débranché ou la barrette d'alimentation est éteint, l'heure du téléviseur ne sera pas précis.

R GLAGE INITIAL DU T L VISEUR

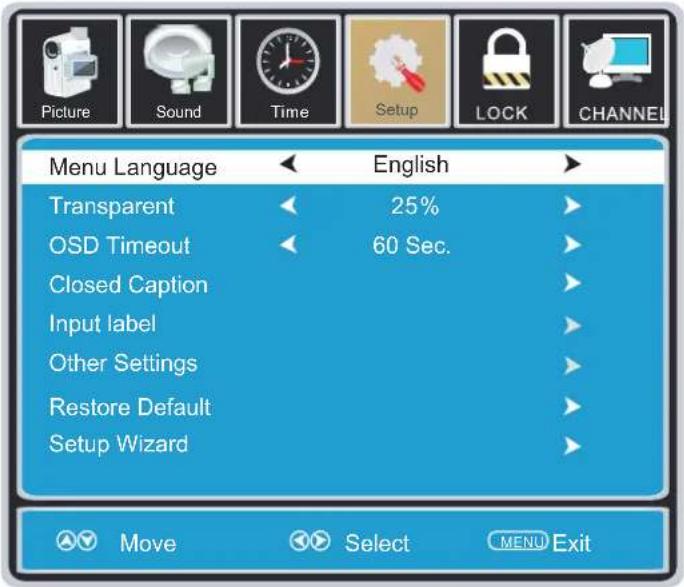

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur la touche ◀ / ▶ pour sélectionner SETUP dans le menu principal, il mettra l'accent sur la première option.

Picture Sound Time Setup LOCK CHANNEL Menu Language English Transparent 25% OSD Timeout 60 Sec. Closed Caption Input label Other Settings Restore Default Setup Wizard Move Select MENU Exit

LANGUE MENU

Cette option modifie la langue du menu OSD du téléviseur.

TRANSPARENT

Cette option modifie la transparence du menu permettant de fond des images de télévision de montrer à travers.

TIMEOUT OSD

Cette option modifie le temps qui menu OSD du téléviseur se met automatiquement hors tension.

Sous-titrage

Cette option affiche les mots sur le téléviseur.

Étiquette d'entrée

Cette option modifie les noms des sources de vos préférences personnelles.

AUTRES RÉGLAGES

Cette option permet de régler diverses options du téléviseur.

AUDIO ONLY-Cette option désactive l'écran pendant que le son joue encore.

RESTAURER PAR DEFAULT

Cette option restaure tous les changements dans l'arrière menu OSD aux valeurs d'usine par défaut.

ASSISTANT DE CONFIGURATION

Cette option permet au téléviseur de vous montrer l'assistant de configuration du téléviseur.

S'il vous plaît noter:

Le sous-titrage est disponible uniquement sous AV et ports TV.

Le sous-titrage dépend de l'appui de votre programme TV. Parfois, en raison à la chaîne TV ou le signal, sous-titrage ne sera pas disponible.

Aux États-Unis, le sous-titrage en vertu signaux analogiques est CC1.

Aux États-Unis, le sous-titrage dans le signal numérique est Service1.

R GLAGE INITIAL DU T L VISEUR

VERROUILLAGE MENU

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur ◀ / ▶ pour sélectionner LOCK dans le menu principal, il mettra l'accent sur la première option.

Appuyez sur "0000" pour le mot de passe de verrouillage.

Cette option vous permet de modifier le mot de passe du menu LOCK.

SYSTÈME DE VERROUILLAGE

Cette option permet de verrouiller et de filtrage parental pour la télévision.

US NOTATION

Cette option filtre de programmation de télévision américaine et des films.

CANADA COTE

Cette option filtre audimat CANADA.

RÉGLAGE RRT -

Cette fonction est un filtre téléchargeable Note basée sur des émissions de télévision. Avec le passage des émissions de télévision vers le numérique, les changements futurs, et des améliorations dans la façon dont les émissions de télévision sont conçus pour le contenu sont possibles.

RAZ RRT

Cette option permet de réinitialiser les paramètres RRT5.

S'il vous plaît noter:

S'il vous plaît se référer à le classement pour plus d'informations sur les définitions de puissances.

Note téléchargeable et claires données téléchargeables peuvent être grisés en fonction tations

Tvs le support. RRT5 options sont basées sur des émissions de télévision, si elle est grisée, alors il n'est pas disponible dans votre région.

MODE D'AFFICHAGE

FORMATS INFORMATIQUES

Mode D'entree Pour Le Support Du PC
Résolution	Fréquence De Scan Horizontale (KHz)	Fréquence De Scan Verticale (Hz )	Format
64 80×4 0	31.5	60.0	DOS
800 6×0 0	35.1	56.2	VESA
800 600	37.9	60.0	VESA
1024 7× 68	48.4	60.0	VESA
60 8×13 76	47.7	60.0	VESA

REMARQUE :

Ce produit ne supporte pas le mode d'affichage non listé ci-dessus.

Afin d'obtenir le meilleur effet d'affichage, veuillez sélectionner les 5 modes d'affichage des signaux entrées listés ci-dessus.

A cause de la différence des pilotes d'affichage des signaux sortis (en particulier les sorties de signal non standard), l'image affichée pourrait avoir un peu d'interférence qui pourrait être réglée au moyen sur le menu PC.

Pour prolonger la durée de vie de cet appareil, veuillez régler votre ordinateur au mode de gestion d'alimentation.

MODE D'AFFICHAGE

FORMATS VIDEO

Mode D'entree Pour Le Support Du COMPOSENT / HDMI
Résolution	Fréquence De Scan Horizontale ( KHz )	Fréquence De Scan Verticale (Hz)	Format
720 480	31.47	59.94	480 i
720 480	15.734	59.94	480 p
1280 720	37.5	50	720 p
1280 720	45	60	720 p
1920 1080	31.25	50	1080 i
1920 1080	33.75	60	1080 i
1920 1080	27	24	1080 p
1920 1080	56.25	50	1080 p
1920 1080	67.50	60	1080 p

REMARQUE :

Les formats listés ci-dessus dépendent aussi des dispositifs AV que vous y connectés. Avant de connecter cet appareil avec les autres dispositifs, veuillez lire soigneusement les instructions et vous assurer que tous les câbles nécessaires sont connectés.

Cet appareil pourrait ne pas être compatible avec les autres formats qui ne satisfont pas aux conditions ci-dessus.

CARACT RISTIQUES

Modèle Description		32” LED TV
Panneau	Type panneau	LED Panel
	Taille diagonale	32 p ouces
	Format écran	16:9
	Résolution	1366 x 768
	Luminosité	300 nit
	Contraste	3000 : 1
	Angle de vue	176(H)/176(V)
	Temps de réponse	6.5 ms
	Couleur maximale	16.7M Couleur
Systèmes	Système couleur	ATSC/QAM/NTSC
	Système son	M
	Système audio	BTSC
	Sortie son	G/D Parleu :10 W + 10 W
Crics Entrée / sorite	Entrée RF	Terminal externe 75 ohms
	Entrée HDMI	Vidéo:480i,480p,720p,1080i, 1080p.Audio: Deux chaînes linéaires PCM 32, 44.1 et 48kHz, 16, 20 et 24 bits
	Entrée PC-RGB-	D sub 15pin-G 0 7Vp p 75ohms: . - ,B 0 7Vp p 75ohms: . - ,R 0 7Vp p 75ohms: . - ,
	Entrée Vidéo composite	1.0 Vp-p, 75ohms RCA
	Entrée composant/Y Pb Pr	RCAY: 1.0 Vp-p, 75ohms, 0.3V synchronique négatifPb: 0.7Vp-p, 75ohmsPr : 0.7Vp-p, 75ohms
	Entrée son	AV AUDIO: For CVBS and Component Audio inputPC AUDIO: For PC RGB Audio input500mV rms, Impedance: 20k ohms
Alimentation	Exigence alimentation	100-240V~ 50/60Hz
	Consommation d'énergie	80 W

*Ce manuel n'est que pour votre référence.

Les spécifications sont soumises à la mise à jour sans notice préalable.

GUIDE DE D PANNAGE

SYMPTÔME

CAUSE(ET SOLUTION)

T L VISEUR

Image de mauvaise qualit neige, surimposition d'images, distorsion, image floue)	Vérifier l'emplacement de l'antenne et la régler si nécessaire.Câble d'antenne bien raccordé ?Câbles d'entrée bien raccordés ?
Pas de so.	Augmenter le volume.V rifier si la fonction de coupure du son a t mise en service avec la t l commande.
Image en noir et blanc.	Vérifier le réglage de l'image sur le menu de réglage.Vérifier si l'émission regardée est transmise en couleur et pas en noir et blanc.
Ni image ni son.	Appareil branché dans une prise CA ? Appareil mis en circuit ?.Mode TV en service ?Essayer une autre chaîne pour éliminer la possibilité d'un dérangement de station.Vérifier si l'antenne est raccordée correctement.Augmenter le volume.Vérifier si l'antenne ou la source audio/vidéo fonctionnent correctement.Vérifier si tous les câbles sont raccordés correctement.Vérifier s'il y a des interférences locales.
Taches de couleur sur l'image	Appareils lectriques non blind s causant des parasites proximité ?Mettre le téléviseur hors circuit pendant 30 minutes et Essayer de nouveau.
Une touche de fonction sur le panneau ne fonctionne pas.	Un ph nom ne d 'lectrostatique peut causer un d r glement;mettre l'appareil hors circuit puis le remettre en circuit.D brancher le cordon d 'alimentation CA et le brancher de nouveau.
Le panneau de surveillance d'écran devient chaud	Le téléviseur LED prend à l'intérieur la lumière phosphorique. Il pourrait augmenter la température de l'écran dans quelques cas. Ce n'est pas un défaut.
Points anormaux	Points noirs et points lumineux pourraient apparaître à l'écran LED. C'est la propriété structurale du panneau LED et ce n'est pas un défaut.
Bandes à l'écran	Le réglage de la phase d'impulsion pourrait réduire les bandes (RGB in).
Le haut de l'écran devient chaud.	Il pourrait se survenir pendant un fonctionnement depuis très longtemps. Ce n'est pas un défaut.
Impossible de sélectionner une certaine chaîne	La chaîne pourrait être sautée. Choisissez cette chaîne en sélectionnant directement les touches de la télécommande.
Affichage en désordre lors d'allumer	Ce serait généré à cause de l'intervalle très courte entre l'allumage et l'éteinte.Débranchez l'alimentation et redémarrez.
