RT110 - Téléviseur CURTIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur portable avec lecteur DVD, radio, lampe torche et lanterne
Marque	CURTIS
Modèle	RT110
Taille de l'écran	7 pouces (TFT)
Alimentation	Adaptateur CA 12V, 12 piles alcalines type D (non fournies), batterie voiture (via cordon allume-cigare), piles rechargeables Ni-Cd (non fournies)
Consommation électrique	Fonctionne sous 12V DC
Systèmes TV supportés	SECAM (France), PAL (BG, I), NTSC (auto)
Gammes de fréquences TV	VHF-Lo (CH 2-6), VHF-Hi (CH 7-13), UHF (CH 14-83), câble (VL: A-5~I, VH: J-KK, UHF: LL-125)
Radio	AM (525-1710 kHz) et FM (88-108 MHz)

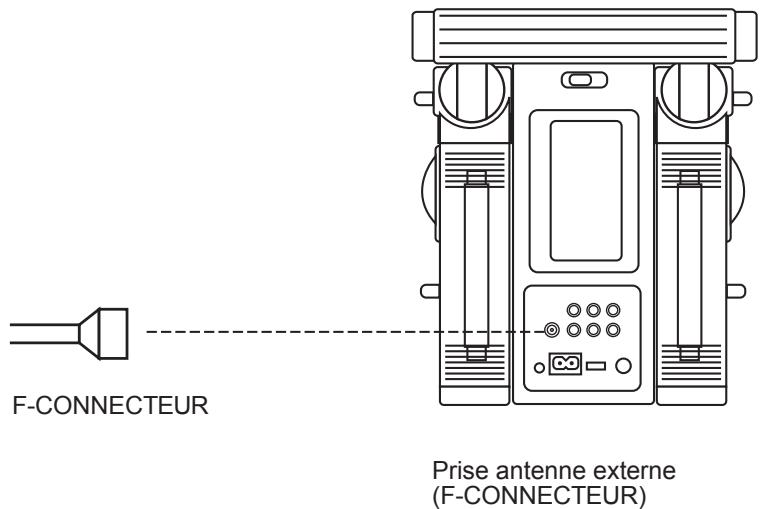

Impédance d'antenne	75 ohms (antenne télescopique intégrée, connecteur F pour antenne extérieure)
Fonctions supplémentaires	Lampe torche (ampoule 3V/500mA), lanterne (tube fluorescent 4W/150mm), alarme, boussole, thermomètre, anti-moustique, horloge, minuterie
Lecteur DVD	Lit DVD, VCD, CD ; fonctions : pause, stop, ralenti, zoom (1.5x/2x/4x), angle, sous-titres, répétition A-B
Entrées/Sorties	Audio IN, Vidéo IN, Sortie A/V, Prise casque, Prise DC 12V, Antenne extérieure
Piles internes	12 piles type D (non fournies) ; autonomie variable
Languette de sélection d'alimentation	Ext (alim externe), BATT (piles internes), CHARGE (pour piles Ni-Cd rechargeables)
Fonctionnement de la torche	Bouton marche/arrêt ; torche amovible (appuyer sur RELEASE)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de liquides ni aérosols
Consignes de sécurité	Ne pas exposer à l'humidité ou à la pluie ; débrancher lors d'orages ; utiliser uniquement des pièces recommandées
Pièces détachées et réparabilité	Ampoule torche 3V/500mA, tube fluorescent 4W/150mm, piles Ni-Cd ; contacter un service agréé pour toute réparation
Garantie	Non précisée dans la notice
Dimensions et poids	Non spécifiés dans la notice (portable, environ 30x20x15 cm estimé)

FOIRE AUX QUESTIONS - RT110 CURTIS

Comment puis-je allumer le téléviseur RT110 ?

Appuyez une fois sur le bouton Marche/Arrêt, puis réglez le sélecteur TV/Radio/OFF sur la position TV.

Quelles sont les sources d'alimentation disponibles ?

Vous pouvez utiliser l'adaptateur CA 12V fourni, 12 piles alcalines type D (non fournies), ou le cordon d'allume-cigare pour une batterie de voiture. Utilisez le sélecteur d'alimentation pour choisir EXT (externe), BATT (piles) ou CHARGE (pour piles rechargeables Ni-Cd).

Comment régler les canaux TV ?

Appuyez sur Menu, sélectionnez Pré-Réglage, puis choisissez la bande (VHF-Lo, VHF-Hi, UHF). Utilisez CH+ et CH- pour naviguer. Vous pouvez également lancer une Recherche Auto des chaînes depuis le menu.

Que faire si l'image est neigeuse ou brouillée ?

Vérifiez l'antenne : déployez l'antenne télescopique complètement ou branchez une antenne extérieure. Réglez le bouton d'antenne sur la position appropriée. Re-captez la station. Si le problème persiste, il peut s'agir d'interférences locales temporaires.

Comment utiliser la fonction lampe torche ?

Appuyez sur le bouton Marche/Arrêt, puis réglez le sélecteur OFF-Torch-Lantern sur Torch. Pour détacher la torche, appuyez sur le bouton RELEASE et tirez-la. Replacez-la soigneusement en alignant les flèches.

Comment changer l'ampoule de la torche ?

L'ampoule est une 3V/500mA. Tournez le couvercle dans le sens inverse des aiguilles d'une montre, soulevez-le, puis remplacez l'ampoule. Remontez en suivant la procédure inverse. Attention à ne pas laisser tomber de pièces métalliques à l'intérieur.

Puis-je recharger des piles avec cet appareil ?

Oui, vous pouvez recharger des piles Ni-Cd (non fournies) en réglant le sélecteur d'alimentation sur CHARGE et en branchant l'adaptateur CA. Ne chargez que des piles Ni-Cd, pas de piles alcalines ou carbone. Le temps de charge est d'environ 15 à 20 heures.

Comment utiliser la fonction radio ?

Appuyez sur Marche/Arrêt, réglez le sélecteur sur RADIO. Pour la FM, placez le sélecteur de fréquence au centre ; pour l'AM, tournez-le vers la gauche. Utilisez les boutons de fréquence pour syntoniser une station. Déployez l'antenne télescopique pour la FM.

Que faire si l'appareil ne s'allume pas sur piles ?

Vérifiez que les piles sont installées correctement (respectez la polarité +/-) et qu'elles sont neuves. Assurez-vous que le sélecteur d'alimentation est sur BATT. Si vous utilisez l'adaptateur ou le cordon voiture, vérifiez qu'ils sont correctement branchés et que le sélecteur est sur EXT.

Comment nettoyer le téléviseur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide (pas de liquides ou d'aérosols). Évitez les produits abrasifs ou solvants. Essuyez immédiatement s'il est mouillé pour éviter la corrosion.

MODE D'EMPLOI RT110 CURTIS

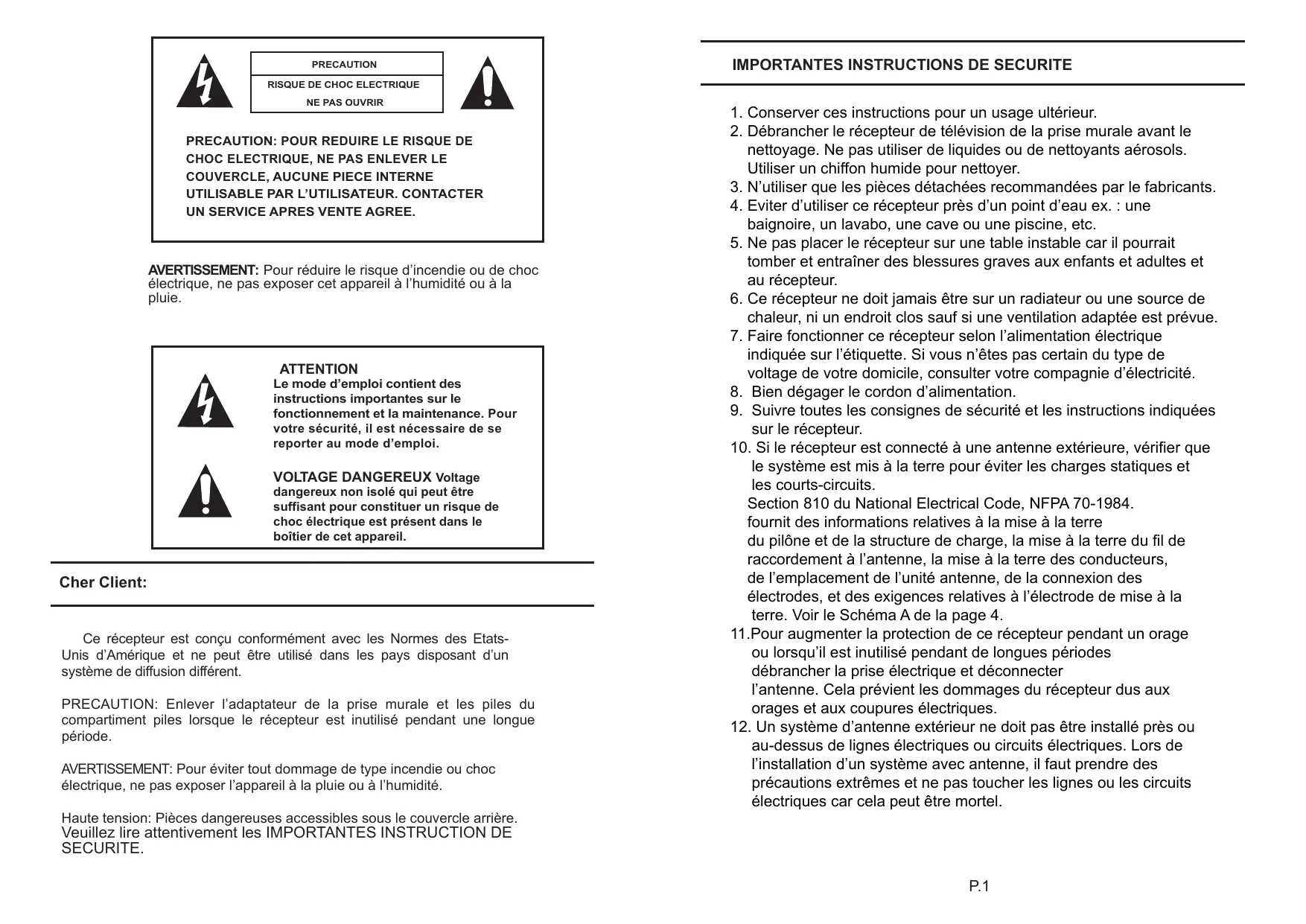

AVERTISSEMENT: Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à l'humidité ou à la pluie.

Attention

Le mode d'emploi contient des instructions importantes sur le fonctionnement et la maintenance. Pour votre sécurité, il est nécessaire de se reporter au mode d'emploi.

VOLTAGE DANGEREUX Voltage dangereux non isolé qui peut être suffisant pour constituer un risque de choc électrique est présent dans le boîtier de cet appareil.

Ce récepteur est conçu conformément aux Normes des États-Unis d'Amérique et ne peut être utilisé dans les pays disposant d'un système de diffusion différent.

PRECAUTION: Enlever l'adaptateur de la prise murale et les piles du compartment pour les personnes qui ne sont enutilisée pendant une longue période.

AVERTISSEMENT: Pour éviter tout dommage de type incendie ou choc électrique, ne pas exposer l'appareil à la pluie ou à l'humidité.

Haute tension: Pièces dangereuses accessibles sous le couvercle arrêté. Veuillez lire attentivement les IMPORTANTES INSTRUCTIONS DE SECURITE.

Instructions de sécurité importantes

1. Conserver ces instructions pour un usage ultérieur.
2. Débrancher le récepteur de télévision de la prise murale avant le nettoyage. Ne pas utiliser de liquides ou de nettoyants aerosols. Utiliser un chiffon humide pour nettoyer.
3. N'utiliser que les pièces détachées recommandées par le fabricant.
4. Eviter d'utiliser ce récepteur près d'un point d'eau ex.: une baignoire, un lavabo, une cave ou une piscine, etc.
5. Ne pas placer le récepteur sur une table instable car il pourrait tomber et entraîner des blessures graves aux enfants et adultes et au récepteur.
6. Ce récepteur ne doit jamais être sur un radiateur ou une source de chaleur, ni un endroit clos sauf si une ventilation adaptée est prévue.
7. Faire fonctionner ce récepteur selon l'alimentation électrique indiquée sur l'étiquette. Si vous n'êtes pas certain du type de voltage de votre domicile, consulter votre compagnie d'électricité.
8. Bien dégager le cordon d'alimentation.
9. Suivre toutes les consignes de sécurité et les instructions indiquées sur le récepteur.

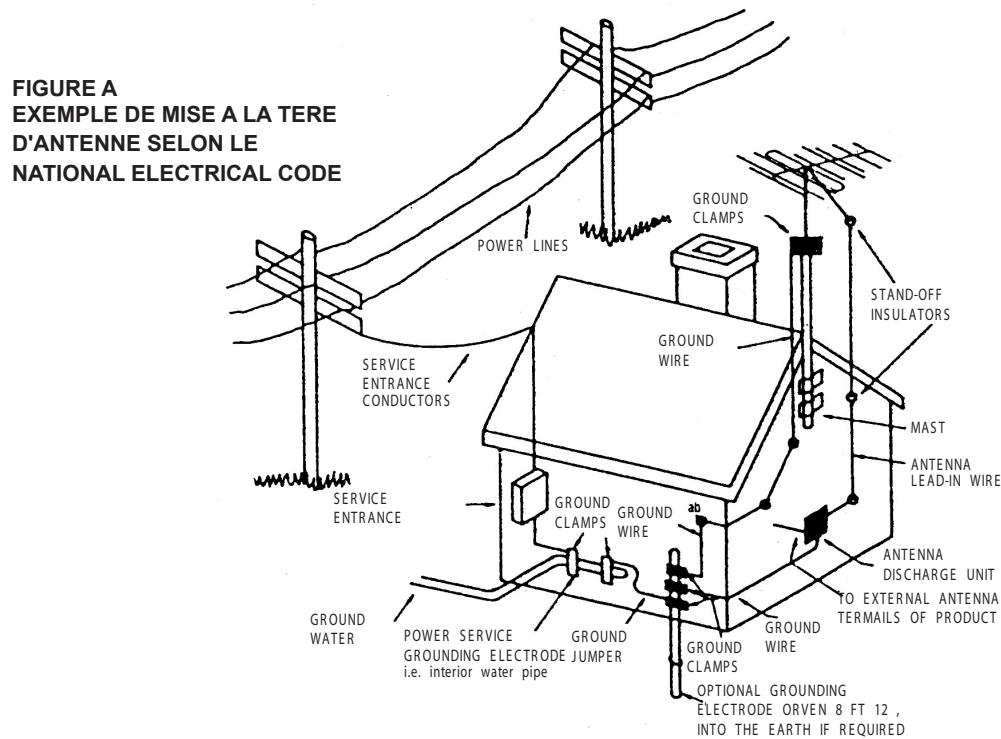

10. Si le récepteur est connecté à une antenne extérieure, vérifier que le système est mis à la terre pour éviter les charges statiques et les courts-circuits. Section 810 du National Electrical Code, NFPA 70-1984, fournit des informations relatives à la mise à la terre du pilône et de la structure de charge, la mise à la terre du fil de raccordement à l'antenne, la mise à la terre des conducteurs, de l'emplacement de l'unité antenne, de la connexion des électrodes, et des exigences relatives à l'électrode de mise à la terre. Voir le Schéma A de la page 4.
11. Pour augmenter la protection de ce récepteur pendant un orage ou lorsqu'il est inutilisé pendant de longues périodes, débrancher la prise électrique et déconnecter l'antenne. Cela prévient les dommages du récepteur dus aux orages et aux coupures électriques.
12. Un système d'antenne extérieur ne doit pas être installé près ou au-dessus de lignes électriques ou circuits électriques. Lors de l'installation d'un système avec antenne, il faut prendre des précautions extrêmes et ne pas toucher les lignes ou les circuits électriques car cela peut être mortel.

L'image est brouillée	Dérangement possible station Réglage de la luminosité et/ou du contraste
Pas de son, pas d'image	Recapter la station. Allonger l'antenne Vérifier le terminal de l'antenne. Vérifier les boutons de fonction. Appareil étant.
Neige sur l'image	Recapter la station. Allonger l'antenne Vérifier le terminal de l'antenne. Interférence locale temp. Dérangement possible station.
Image OK, pas de son	Vérifier la connexion. Le volume est au minimum. Interférence locale temp. Dérangement possible station.
Alimentation électrique	Vérifier les 2 connexions de l'adaptateur Vérifier que la fiche de la prise est active et fonctionne bien.
Batterie voiture	Vérifier les 2 extrémités du cordon voiture. Vérifier allume-cigare actif Vérifier fusible de l'allume-cigare.
Pas de courant	Adaptateur n'est pas branché. Cordon voiture pas bien branché. Installation incorrecte batterie.
Ne fonctionne pas sur piles	Adaptateur/cordon pas branché Installation incorrecte batterie.
Rayure horizontale	Piles faibles.
Neige	Vérifier l'antenne. Régler la fréquence de la TV.
L'image commence à rétrécir	Check the condition of the power source. Batteries may need replacing.
Pas de lumière lampe torché	Vérifier piles. Changer lampe
Pas deelight lanterne	Vérifier piles. Changer ampoule

SPECIFICATIONS:

Système TV :	Normes TV français
Gamine canal	VHF-Lo : CH 2-6 VHF-Hi : CH 7-13
Portée :	UHF : CH 14-83
Câble Canal :	VL :CH : A-5~I VH :CH : J-KK UHF :CH : LL-125
Radio :	AM : 525-1710 KHz FM : 88-108 MHz
Impédance d'entrée antenne:	75 ohms antenna interieure téléscopique F-connecteur
CRT :	7" TFT
Alimentation	1. Adaptateur CA 2. 12 piles alcaline type "D" (non fournies) 3. Batterie de voiture (avec cordon de voiture)
Ampoule :	3V 500 mA
Tube torche :	150 mm 4W

Maintenance

Ce téléviseur représente un bel exemple de l'ingénierie électronique et de la construction. Il doit donc être manipulé avec précaution. Nous vous proposons de suivre les conseils suivants afin de profiter au moins de votre appareil pendant plusieurs années.

La maintenir au sec. Essuyer immédiatement s'il est mouillé. L'eau contient des minéraux qui peuvent corroder les circuits électroniques.

Ne pas entreprendre dans des endroits chauds. Des températures élevées peuvent raccourcir la durée de vie des circuits électroniques, endommager les batteries et même déformer ou faire fondre certaines pièces plastiques.

Ne pas laisser tomber l'appareil. Son fonctionnement peut en être altéré. Les tableaux de circuits peuvent se craqueler et les boîtiers ne pas survivre à l'impact. Une manipulation brusque de l'appareil peut raccourcir sa durée de vie.

Ne pas utiliser ou entreprendre dans des endroits poussièreux. Les pièces électroniques peuvent être contaminées ou s'user prématurément.

Ne pas utiliser de produits agressifs ou de solvants de nettoyage forts pour nettoyer votre appareil. N'utiliser qu'un chiffon doux et humide pour essuyer votre téléviseur.

Toujours vérifier que les piles utilisées sont neuves et du type recommandé. Les vieilles piles ou les piles presque usagées sont dangereuses. Une pile usagée peut répandre du produit chimique et endommager les circuits électroniques.

Tableeau de depannage

Si votre téléviseur ne fonctionne pas correctement, vérifier les points suivants avant de faire appel à un service après-vente.

Problèmes	Cause possible & Solution
Barre diagonal sur l'image	Recapter la station. Allonger l'antenne. Vérifier l'antenne extérieure.
L'image est déformée	Recapter la station. Allonger l'antenne. Vérifier le terminal de l'antenne ext.
Mauvaise réceptivité sur certains canaux	Recapter la station. Allonger l'antenne. Vérifier le terminal de l'antenne ext.
Stries sur l'image	Recapter la station. Allonger l'antenne. Vérifier l'antenne extérieure. Interférence locale temporaire.
Images multiples sur l'image	Recapter la station. Allonger l'antenne. Vérifier le terminal de l'antenne ext. Interférence locale temporaire.
L'image monte/descend	Recapter la station. Allonger l'antenne. Vérifier le terminal de l'antenne ext. Interférence locale temporaire.
L'image est trop souvent ou trop claire	Réglage nécessaire de la luminosité et/ou du contraste
Du son pas d'image	Interférence temporaire de l'image Dérangement possible de la station Réglage nécessaire de la luminosite et/ou du contraste

Pour la lecture

1. Appuyer sur le bouton POWER pour allumer l'appareil
2. Appuyer sur OPEN
3. Insérer un disque DVD
4. Appuyer sur 'Close'
5. Utiliser les boutons du curseur sur l'appareil ou la commande à distance pour naviguer dans le menu DVD. Appuyer sur ENTER pour confirmer.

Pendant la lecture

Modes Pause et Stop de la lecture : Appuyer 1 fois sur STOP pour arrêter le disque.

• Appuyer 1 fois sur STOP pour arrêter le disque.
• Appuyer sur PAUSE pour mettre le disque sur pause.
• Appuyer sur PLAY pour continuer la lecture.
• Appuyer sur "▶▶" pour passer d'une piste à une autre.
• Appuyer sur << ou >> de la commande à distance pour balayer le disque en avant ou en arrêté.
• Appuyer sur MENU de la commande à distance pour revenir au menu DVD.
• Appuyer sur SLOW sur la commande à distance pour le ralenti.
• Appuyer sur ANGLE sur la commande à distance pour les angles du film.
• Appuyer sur ZOOM sur commande à distance pour un zoom à 1.5x, 2x, 4x et arrêt du zoom.
• Appuyer sur SUBTITLE sur la commande à distance pour les sous-titres.

Fonction LAMPE TORCHE

1. Appuyer 1 fois sur le bouton Marche/Arrêt.
2. Régler le bouton 'OFF-Torch-Lantern' sur la position Torche.
3. Appuyer sur le bouton 'Relachier' et tirer la torche pour une utilisation indépendante. La replacer correctement (Flèche contre flèche) pour éviter tout dommage.
4. Pour éteindre la torche, régler le bouton sur la position Off. Note: La torche et la radio peuvent fonctionner en même temps. La torche et le téléviseur fonctionnent indépendamment.

Fonction lanterne

1. Régler le bouton 'OFF-Torch-Lantern' sur 'Lanterne'.
2. Pour éteindre la lampe, régler le bouton sur Off.

Fonction ALARME

1. Appuyer sur le bouton Marche/Arrêt.
2. Appuyer sur le bouton 'Alarme', l'alarme se déclenche et les autres fonctions s'arrêtent.
3. Eteindre l'alarme pour faire fonctionner à nouveau les autres fonctions.

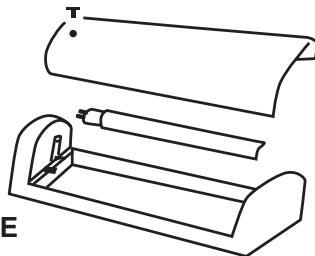

Reemplacement du TUBE de la LAMPE

SPECIFICATION: Tube fluorescent 4W/150mm A.

Déserrer le couvercle de la lampe

B. Soulever le couvercle C. Remplacer le tube et remonter en suivant la procédure inverse.

Reemplacement de l'ampoule de la TORCHE

SPECIFICATION : Ampoule 3V/500mA A.

Tourner dans le sens contraire des aiguilles d'une montre et soulever le couvercle.

B. Remplacer l'ampoule et remonter en suivant la procédure inverse. C. Attention! Ne faites pas tomber de pièces métalliques à l'intérieur lorsque vous ouvrez le couvercle.

Pour recharger les piles Ni-Cad (non fournies)

1. Régler le Sélecteur d'Alimentation sur la position 'CHARGE'.
2. Connecter la fiche CD de l'adaptateur dans la prise de courant 12V du récepteur puis brancher l'adaptateur sur la prise murale.
3. Charger les piles pendant environ 15-20 heures avant utilisation.

Important:

1. N'utiliser que l'adaptateur fourni avec l'appareil. Un adaptateur incorrect peut endommager l'appareil et les piles.
2. Ne charge que des piles Ni-Cad. Ne pas charger de piles au carbone ou alcaline.
3. Ne pas surcharger car cela peut raccourcir la durée de vie des piles Ni-Cad.
4. Avant utilisation, vérifier que les piles Ni-Cad sont complètement chargées.

Prise DC 12V

Fonction TV

1. Appuyer 1 fois sur le bouton Marche/Arrêt.
2. Régler le bouton Lampe/TV/Radio/OFF sur la position 'TV' pour allumer le téléviseur.
3. La programmation a) Appuyer 1 fois sur Menu pour régler le « Système », Sélectionner « Color System » et régler sur « Auto ». b) Sélectionner le « Sound System » approprié. Ex : France/SECAM, Angleterre/I, Allemagne/BG c) Appuyer sur le Menu et régler sur « Present ». Sélectionner la zone appropriée. Ex : Angleterre, France, Chine...

1. Comment régler la qualité de l'image. Appuyer 1 fois sur Menu pour régler la « Qualité ». Sélectionner 'Luminosité', 'Contraste', 'Couleur', 'Netteté' en appuyant sur CH+ ou CH- et régler le niveau en appuyant sur Up ou Down.
2. Appuyer sur le Menu Extra pour choisir la langue

Panneau TFT

Ce panneau est conçu comme suit : a) Pivot : 60 degrés (30 degrés chaque gauche et droite) - Fig. 2 b) Haut et Bas : 120 degrés - Fig. 2

NE PAS PIVOTER LE PANNEAU DE FORCE CAR LES CHARNIERES PEUVENT CASSER.

Fig.1

Fig.2

Avant de régler les problèmes d'image, veuillez procéder aux vérifications suivantes:

1. Régler le bouton de fréquence pour obtenir une meilleure image.
2. Régler l'antenne pour obtenir une meilleure qualité de l'image.
3. Vérifier la source d'alimentation électrique.

Fonction RADIO

1. Appuyer 1 fois sur le bouton Marche/Arrêt.
2. Régler le bouton TV-RADIO-OFF sur la position 'RADIO'
3. Pour la FM, régler le sélecteur de fréquence sur la position centrale. Pour l'AM, régler le bouton vers la gauche.
4. Régler la fréquence AM/FM sur la station désirée. La fréquence apparait sur l'écran LCD.
5. Pour la FM, déployer complètement l'antenne téléscopique. Pour l'AM, l'antenne est intégrée dans l'appareil. Vous obtiendrez une meilleure qualité de réception en tournant l'appareil.
6. Régler le volume au niveau sonore désiré.
7. Pour éteindre l'appareil, appuyer sur le bouton Marche/Arrêt.
8. Sélectionner le bouton Antenne pour une meilleure réception (Voir Page 7)

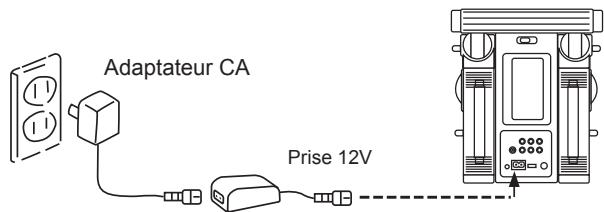

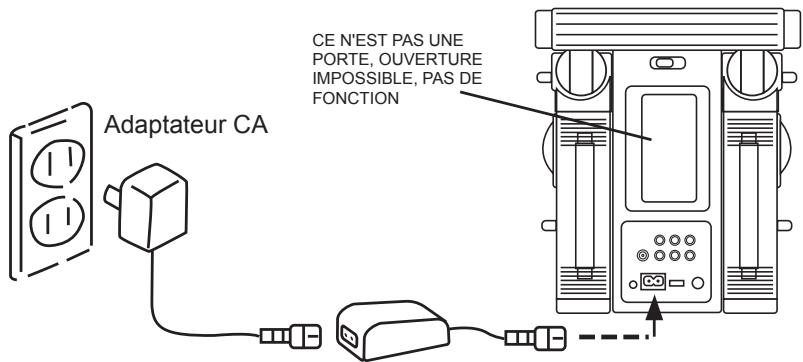

Fonctionnement du Courant Alternatif (domestique) à l'aide de

L'adaptateur CA:

Connecter la fiche CD de l'adaptateur dans la

prise de courant 12V du récepteur puis brancher l'adaptateur sur la prise murale.

NOTE: Le sélecteur d'alimentation doit être sur la position 'EXT'.

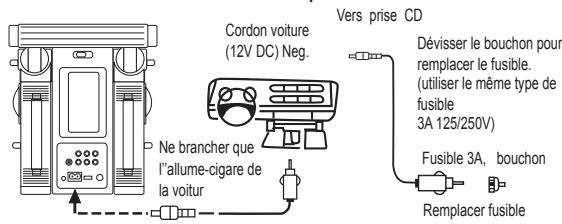

Fonctionnement de la pile voiture à l'aide du cordon voiture

Brancher une extrémité du cordon voiture dans la prise de courant 12V du

récepteur et l'autre extrémité dans l'allume-cigare de votre voiture. L'alimentation sur pile s'arrête automatiquement.

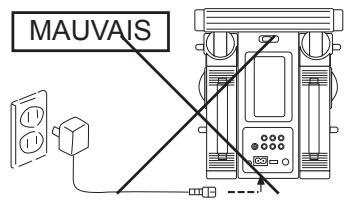

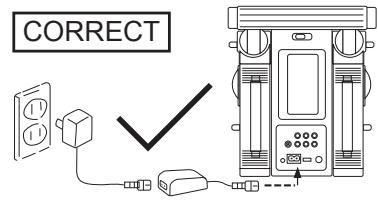

Precaution:

Ne pas brancher le cordon CA directement sur l'appareil car c'est dangereux et peut mettre l'appareil hors service. Le cordon CA doit tout se brancher sur l'adaptateur et l'autre extrémité sur la prise de courant 12V de l'appareil (Voir schéma)

NOTE: Le récepteur est conçu pour fonctionner sur du 12V. Le sélecteur d'alimentation doit être sur la position 'EXT'.

1. Enlever la prise de courant de l'allume-cigare lorsque vous n'utilisez pas le récepteur
2. Pour éviter les chocs électriques et tout dommage sur votre appareil ou votre véhicule, toujours débrancher le cordon voiture de la prise de l'allume-cigare AVANT d'enlever la fiche de la prise 12V du récepteur.

Fonctionnement sur piles internes

1. Ouvrir le couvercle du compartiment sous l'appareil.
2. Insérer NEUF piles de type "C" (non fournies). Respecter la polarité +/- selon le schéma sur le compartiment.
3. Remettre le couvercle.
4. Régler le Sélecteur d'Alimentation sur la position 'BATT'.

Precaution:

1. Vérifier la polarité comme indiquée sur le compartiment piles. Une installation incorrecte des piles peut endommager l'appareil.
2. Remplacer toutes les piles en une seule fois.
3. Opter pour le même type de piles équivalent à des piles alcalines ou carbone standard. Éviter de mélanger les types de piles ou de mettre des piles neuves avec des piles usagées.
4. Ne pas mélanger les piles alcaline et standard avec des piles rechargeables (nickel-cadmium).
5. Pour éviter tout dommage, éviter que les piles entrent en contact avec l'humidité.
6. Si l'appareil n'est pas utilisé pendant une longue durée, vérifier que celui-ci est débranché et/ou enlever les piles. Les piles usagées peuvent fuir et entraîner la corrosion des composants internes.

1. Lorsque l'alimentation sur piles est faible, l'image rétrécit. Remplacer les piles ou utiliser une autre source d'alimentation électrique.
2. La fiche du cordon voiture ou de l'adaptateur doit être débranchée de la prise de courant pour que l'appareil puisse utiliser les piles comme source d'alimentation.
3. Le temps d'utilisation des piles et leur efficacité diminuent si les températures sont basses (souvent en dessous de +41^ / 5^).
4. Toujours éteindre l'appareil et l'anti-moustique pour économiser les piles.
5. Sélecteur Alimentation électrique Pour sélectionner :

(1) "Ext" pour alimentation extérieure (Adaptateur AC ou voiture) (2) "BATT" pour piles internes (3) "CHARGE" pour piles rechargeables Ni-Cds

1. Lanterne
2. Thermomètre
3. Boussole
4. Bouton anti-moustique
5. Alarme

Appuyer sur le bouton d'urgence 'ON', appuyer encore une fois pour 'OFF'

Lorsque l'alarme est en marche, toutes les autres fonctions s'arrêtent automatiquement

1. Bouton Torche ON/OFF
2. Déclenchement torche électrique

La torche est amovible, appuyez sur le bouton 'RELEASE' et tirez sur la torche pour l'utiliser seule. Veuillez la replacer correctement (Flèche sur Flèche) pour éviter tout dommage.

1. Sélecteur TV / Video / DVD
2. CH+ : Canal +
3. CH-: Canal -
4. UP: MENU +
5. DOWN: MENU -
6. Affichage station radio DLL
7. Audio IN
8. Video IN
9. Bouton Préc. (Voir Page 7) Sortie prises A/V

Fonctions DVD : -

1. OUVRIR/FERMER clapet DVD
2. PLAY/PAUSE
3. STOP
4. REPETER
5. RETOUR
6. SUIVANT
7. AVANCE
8. PRECEDENT

Télécommande pour DVD : -

Play / Pause

Heure: Réglage

Reprise : Reprise image après STOP

Programme

Muet:

(choix direct du)

menu racine)

Langue :

Sous-titre :

Zoom:

Ran : Aléatoire

OSD: Affichage à l'Écran

Retour: Réglage

Catalogue - Menu racine

Step -

Angle - Pour besoin d'angles film

Ouvrir/Fermer

A-B-Répéter

Lentement

Titre-Titre menu

Régler

PBC: Menu racine pour

VCDsubsection

Stop

Effacer

Préc Suiv Retour rapide Avance rapide

film

Tige de l'antenne téléscopique

En condition normale de réception, l'antenne téléscopique offre une image et un son clairs et nets. Régler la longueur, la direction et l'angle pour obtenir une meilleure réception en extérieur.

Pour éviter d'endommager l'antenne, replier l'antenne section par section en commençant par la section la plus large. Pour éviter de plier l'antenne, ne pas appuyer sur le sommet de l'antenne.

Régler le bouton de l'antenne sur "③1" ex. lors de l'utilisation

de CATV, appuyer sur le bouton vers le bas,

Lors de l'utilisation de l'antenne EXT et de la réception

radio, relacher le bouton vers le haut.

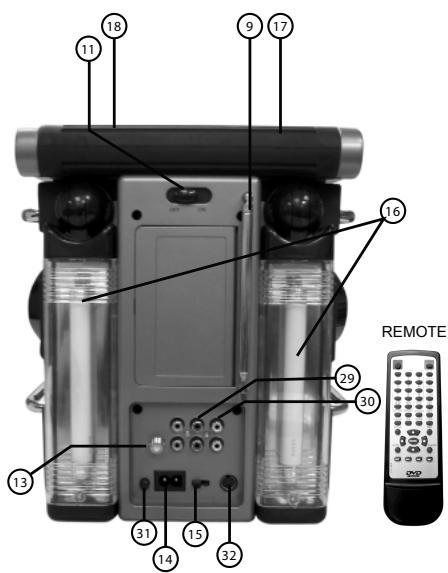

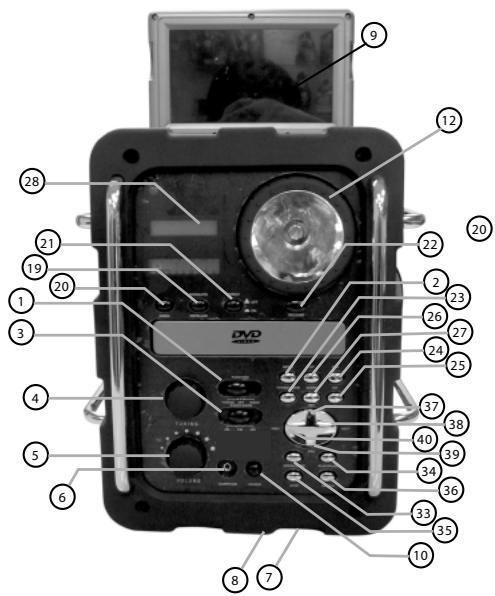

1. Sélection fonction : TV(DVD)-OFF-RADIO
2. Menu
3. Radio : Fréquence AM/FM/WEATHER
4. Bouton de fréquence
5. Bouton du Volume
6. Prise casque
7. Compartiment piles
8. Couvercle piles
9. Antenne télescopique
10. Bouton Marche/Arrêt
11. Sélecteur Lanterne/OFF/Torche
12. Lampe
13. Prise externe Antenne / Cable
14. Prise entrée alimentation DC12V
15. Sélecteur alimentation électrique
16. Lanterne
17. Thermomètre
18. Boussole
19. Interrupteur anti-moustique
20. Alarme
21. Bouton Torche ON/OFF
22. Bouton relâche torche
23. TV/VIDEO/DVD
24. CH+ : Canal +
25. CH- : Canal -
26. UP-MENU+
27. DOWN-MENU -
28. Bouton fréquence radio météo
29. Audio IN
30. Video IN
31. Bouton antenna
32. Sortie prise A/V

Pour la fonction DVD

1. OUVRIR/FERMER
2. PLAY/PAUSE
3. STOP
4. REPETER
5. RETOUR
6. SUIVANT
7. AVANCE
8. PRECEDENT

Régler le bouton sur la fonction désirée.

1. Menu :

Image - Réglage luminosité

• Réglage contraste
• Réglage couleur
• Reglage TINT
• Réglage netteté

Option - ON/OFF

Horloge - Sommeil : Heure d'arrêt

- Heure : Affichage heure réelle - Heure ON : Heure mise en marche - Heure OFF : Heure mise à l'arrêt. - Attention : Alarme réveil - Heure à façon : Réglage de l'heure - Position : Réglage de programme - une fois sur arrêt ou sur autre fonction, toute la mémoire est effacée

Système - Sensibilité: Meilleure réception

-Échange: Réglage station sur échange -Copie: Réglage station sur copie -Tout effacer : Effacer tous les réglages

Pré-Réglage - Position : Canal

• Mémoire : Mémoire ON/OFF
• Fréquence : sélection VH-VL-UHF Avancée : Fréquence avancée pour toute la réception
• Recherche : recherche fréquence manuelle
• Recherche Auto : recherche automatique des canaux TV
• Radio: Pour FM, régler le bouton au centre, p boutons de contrôle fréquence

Régler la radio ou la TV sur la station désirée

1. Contrôle du volume

Régler le bouton pour obtenir le niveau sonore désiré

1. Prise casque

Insérer la fiche du casque (non fournie) dans cette prise pour une

écoute personnelle. Le haut-parleur s'arrête automatiquement

1. Compartment piles
2. Couvercle piles
3. Tige de l'antenne téléscopique

Cette antenne est la même pour la radio FM et tous les canaux TV

VHF/UHF channels

1. Bouton Marche/Arrêt

Appuyer sur le bouton pour la mise en marche, et appuyer encore

une fois pour la mise à l'arrêt

1. Sélecteur Torche/Lanterne

Régler le bouton sur la position désirée 'TORCHE' ou 'LANTERNE'

1. Lampe torche : Régler le bouton sur 'TORCHE' pour la lampe torche.
2. Prise antenne extérieure (75 Ohm) (Voir page 8)
3. Prise ENTREE DC 12V

Lorsque vous souhaitez utiliser l'appareil dans une voiture ou autre

véhicule de loisir, brancher le cordon dans la prise DC12V

et l'autre extrémité dans l'allume-cigare de la voiture.

Pour une utilisation domestique, brancher la prise de

l'adaptateur dans la prise 12V et l'autre extrémité dans la prise

murale. (Voir page 9)

1. Ne pas surcharger les prises murales et les rallonges à cause des risques d'incendie ou de chic electrique.
2. er en contact avec des pièces électriques et causer un incendie ou un choc électrique. Ne jamais répandre de liquide sur le récepteur.
3. haut voltage ou autres dangers. Contacter un service après-vente/agréé.
4. Débrancher ce récepteur et contacter un service après-vente agréé pour les situations suivantes.

a. Lorsque le cordon ou la prise est endommagé. b. Si un liquide s'est déversé dans le récepteur. c. Si le récepteur a été exposé à la pluie ou à l'eau. d. Si le récepteur ne fonctionne pas normalement lorsque vous suivez les instructions. Ne toucher que les réglages figurant dans le mode d'emploi.

Tout réglage incorrect effectué sur d'autres commandes peut endommager l'appareil et nécessiter une réparation importante par un technicien qualifié pour remettre le récepteur en état de marche normal.

e. Si le récepteur est tombé ou la fermeture a été endommagée. f. Si des changements notables des performances apparaisent.

1. Lors du remplacement d'une pièce, vérifier que le technicien a utilisé des pièces de rechange identiques aux caractéristiques des pièces d'origine. Tout remplacement NON AUTORISE peut causer un incendie ou un choc électrique.
2. Après une intervention du service après-vente ou de réparation, demander au technicien d'effectuer les contrôles de sécurité usuels pour déterminer que le poste de télévision répond à des conditions de marche normales.

a. Utiliser No. 10 AWG(5.3mm²)

cuivre, No. 8 AWG(8.4mm²)

aluminum, No.17AWG

(1.0mm²) fil d'acier ou de

bronze, ou un

fil de mise à la terre.

b. Sécuriser le fil de l'antenne et

les fils de mise à la terre avec

un isolant espacé de

1.20-1.80m).

c. Monter l'unité de décharge antenne

aussi près de l'entrée de la

descente d'antenne dans la maison.

Utiliser un câble en cuivre d'au moins

No. 6 AWG (13.3 mm²)

ou l'équivalent,

lorsque vous utilisez une électrode

de mise à la terre différente.
