RT072 - Téléviseur CURTIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur portable avec radio AM/FM
Marque	CURTIS
Modèle	RT072
Dimensions (L × P × H)	172 × 239,5 × 190 mm
Poids (sans piles)	1,6 kg
Poids (avec piles)	2,65 kg
Type d'écran	CRT 5 pouces, angle de déflexion 70°
Définition	Plus de 280 lignes
Sortie sonore	0,5 watt
Alimentation secteur	Adaptateur AC 12V 850 mA
Alimentation par piles	10 piles 1,5 V type C (alcalines ou rechargeables Ni-Cd/Ni-MH)
Alimentation véhicule	Adaptateur allume-cigare 12V (non fourni)
Autonomie (piles alcalines)	Environ 5 à 7 heures
Autonomie (piles rechargeables)	Environ 1,5 à 1,9 heures
Gammes TV	VHF-Lo (canaux 2-6), VHF-Hi (canaux 7-13), UHF (canaux 14-83)
Gammes radio	AM 530-1710 kHz, FM 88-108 MHz
Impédance d'antenne	75 ohms
Antenne	Antenne télescopique intégrée + prise pour antenne externe
Prise écouteurs	Jack 3,5 mm
Fonction charge de piles	Oui (via sélecteur « Charge » et adaptateur AC)
Sécurité	Ne pas charger de piles alcalines ; volume élevé dangereux pour l'ouïe ; utiliser le voltage adapté

FOIRE AUX QUESTIONS - RT072 CURTIS

Comment allumer le téléviseur CURTIS RT072 ?

Utilisez la touche d'alimentation (5) située sur le côté. Réglez le sélecteur de fonction (6) sur « TV » ou « Radio » selon l'utilisation.

Quels types de piles puis-je utiliser et comment les installer ?

Vous pouvez utiliser 10 piles de type C (LR14) de 1,5 V, alcalines ou rechargeables Ni-Cd/Ni-MH. Ouvrez le compartiment à piles (8) au dos, insérez les piles en respectant la polarité indiquée, puis refermez le couvercle.

Puis-je charger des piles alcalines dans cet appareil ?

Non, ne chargez jamais des piles alcalines ou ordinaires. Utilisez le sélecteur « Charge » uniquement avec des piles rechargeables Ni-Cd ou Ni-MH. Le chargement d'autres types peut provoquer des fuites ou une explosion.

Comment régler les chaînes TV ?

Sélectionnez la gamme souhaitée avec le sélecteur de bande (7) : VL (VHF-Lo), VH (VHF-Hi) ou UHF. Tournez la touche de réglage (3) pour trouver le canal, affiché sur l'indicateur (1). Ajustez l'antenne pour une meilleure réception.

L'image défile verticalement, que faire ?

Utilisez la touche de réglage vertical (15) pour stabiliser l'image. Tournez-la jusqu'à ce que l'image soit fixe.

Puis-je utiliser un casque ou des écouteurs ?

Oui, branchez des écouteurs avec une fiche jack 3,5 mm dans la prise (10). Le haut-parleur interne se coupe automatiquement. Attention : un volume trop fort peut endommager votre ouïe.

Comment améliorer la réception des chaînes ?

Déployez complètement l'antenne télescopique (9) et orientez-la pour obtenir la meilleure image. Vous pouvez aussi brancher une antenne externe sur la prise (11) ; l'antenne intégrée sera alors désactivée.

L'appareil peut-il fonctionner dans une voiture ?

Oui, utilisez un adaptateur pour allume-cigare 12V (non fourni). Branchez le cordon en spirale dans l'allume-cigare, puis la petite fiche dans la prise d'alimentation (12). Vérifiez que votre véhicule a une batterie négative de 12V.

Quelle est la puissance sonore du téléviseur ?

La sortie sonore est de 0,5 watt. Pour une écoute personnelle, utilisez des écouteurs.

Combien de temps durent les piles ?

Avec des piles alcalines de type C, l'autonomie est d'environ 5 à 7 heures. Avec des piles rechargeables Ni-MH/Ni-Cd, elle est d'environ 1,5 à 1,9 heures.

MODE D'EMPLOI RT072 CURTIS

Veuillez lire attentivement et en entier ce mode d'emploi avant d'utiliser cet appareil.

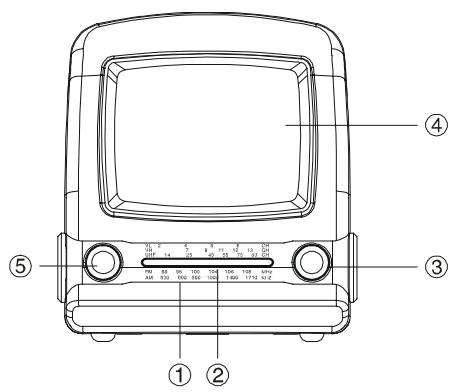

1. Indicateur des canaux TV/radio
2. Bouton circulaire
3. Touche de réglage
4. Ecran
5. Touche de volume/d'alimentation
6. Sélecteur de fonction : TV ou radio
7. Sélecteur de gamme

TV: VL/VH/UHF Radio: AM/FM

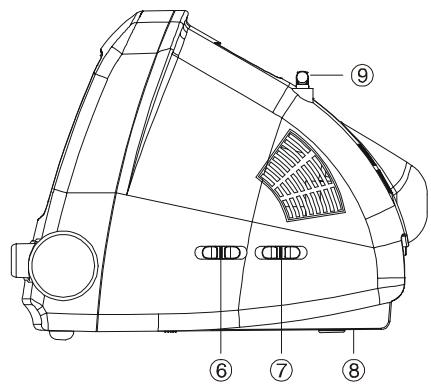

1. Compartiment à piles
2. Antenne télescopique intégrée
3. Prise d'écouteurs
4. Prise d'antenne externe
5. Prise d'alimentation DC
6. Touche de contraste
7. Touche de luminosité
8. Touche de réglage vertical
9. Entre video
10. Entre a audio
11. Bouton AV/TV
12. Externe/Pile/Chargeur

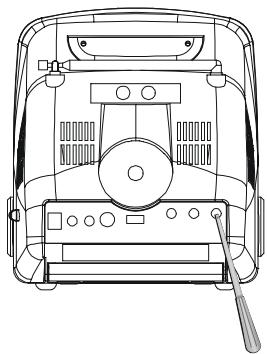

Utilisation de la TV

1. Allumez la TV avec la touche d'alimentation (5).
2. Utilisez le sélecteur de fonction (6) pour sélectionner « TV »
3. Utilisez le sélecteur de bande (7) pour sélectionner la bande désirée (VL/VHF/UHF).
4. Utilisez la touche de réglage (3) pour régler le canal désiré, indiqué sur l'indicateur des canaux (1).
5. Etendez au maximum l'antenne externe (9) et trouvez l'angle qui donne la meilleure réception (sons et images).
6. Utilisez la touche de volume (5) pour régler le volume.
7. Touche de luminosité (14) et touche de contraste (13). Si l'image est trop claire ou trop nombre, modifiez la luminosité et le contraste comme désiré.
8. Si l'image se déplace et monte/descend verticalement, utilisez la touche de réglage vertical (15)

Utilisation de la RADIO

1. Utilisez le sélecteur de fonction (6) pour sélectionner « RADIO »
2. Utilisez le sélection de bande (7) pour sélectionner la bande désirée (AM/FM).
3. Utilisez la touche de réglage (3) pour désirer le canal désiré, indiqué sur l'indicateur des canaux (1).
4. Tournez l'antenne FM externe (9) pour améliorer la réception des canaux FM et tournez l'appareil pour la réception des canaux AM.
5. Utilisez la touche de volume (5) pour régler le volume.

ATTENTION: UTILISEZ LA TOUCHE D'ALIMENTATION (5) POUR CHOISIR « OFF » LORSQUE VOUS DÉSIREZ ETEINDRE L'APPAREIL. RETIREZ LES PILES OU DEBRANCHEZ L'ADAPTATEUR AC LORSQUE VOUS N'UTILISEZ PAS L'APPAREIL POUR UNE LONGUE PERIODE.

Utilisation avec un adaptateur AC

Pour utiliser l'adaptateur AC, branchez la petite extrémité du cordon dans la prise d'alimentation de l'appareil (12), et branchez l'autre extrémité du cordon dans une prise murale AC.

• Avant de brancher l'adaptateur AC dans la prise murale, vérifie que le voltage indiqué sur l'adaptateur est le même que celui de votre prise secteur.
• Si vous utilisez un voltage différent, l'appareil peut être endommagé.

Utilisation avec un allume-cigare de 12V pour voiture/bateau (non fourni)

Branchez l'extrémité du cordon en spirale dans l'allume-cigare, en l'enfonçant entièrement. Ensuite, branchez la petite extrémité du cordon dans la prise d'alimentation de l'appareil (12). L'appareil utilisera la batterie de votre voiture/bateau, par l'intermédiaire de l'allume-cigare.

IMPORTANT : Les adaptateurs AC fonctionnent seulement avec des batteries négatives et mise à terre. Si vous n'êtes pas sur que votre vehicule utilise une batterie négative de 12V et mise à terre, veillez consulter le guide de l'utilisateur de votre vehicule.

Utilisation avec des PILES

Ouvrez le compartiment à piles (8) puis insérez DIX piles 1.5V de type « C » (non fournies) dans le compartiment et refermez couvercle. Vérifiez que les piles sont correctement polarisées, comme indiqué par le dessin dans le compartiment à piles. Lorsqu'un adaptateur est branché sur l'appareil et que des piles sont aussi présentes, ces piles ne sont pas utilisées et l'appareil utilise uniquement l'adaptateur.

N'utilisez pas des piles différentes ou des piles usées avec des piles neuves. N'utilisez pas des piles alcalines ou standard (carbone-zinc) avec des piles rechargeables (nickel-cadmium).

Utilisez le sélecteur de fonction (19) pour sélectionner « Charge ». Insérez l'adaptateur AC dans la prise d'alimentation de l'appareil. Le chargement des piles prend environ 12 heures.

REMARQUES : Lorsque le chargement des piles est terminé, vous devrez utiliser le sélecteur de fonction (19) pour choisir n'importe quels autres mode, ou vous devrez débrancher l'adaptateur AC.

1. Ne chargez jamais des piles alcalines, elles pourraient couler, produire des substances acides ou même exploser.
2. Chargez des piles rechargeables.
3. Utilisez toujours l'adaptateur AC fourni avec l'appareil.

Attention:

N'ESSAYEZ JAMAIS DE CHARGER DES PILES ALCALINES OU DES PILES ORDINAIRES. CHARGEZ SEULEMENT DES PILES RECHARGEABLES. LE CHARGEMENT D'AUTRES TYPES DE PILES PEUT PRODUIRE DES SUBSTANCES ACIDES OU MÊME DES EXPLOSIONS.

Une prise pour écouteurs (10) est fournie pour une écoute personnelle. Lorsque des écouteurs sont branchés sur la prise, le haut-parleur interne de l'appareil est automatiquement activé.

REMARQUE: La prise est prévue pour des écouteurs 3.5 pouces uniquement.

ATTENTION : UN VOLUME TROP FORT PEUT ETRE DANGEREUX ET PEUT ENDOMMAGER VOS OREILLES.

ANTENNE INTÉGRÉE (75 OHM)

Dans des conditions normales, l'antenne intégrée (9) devrait produire des images de haute qualité.

Lorsque vous l'utilisez, étendez l'antenne au maximum et ajustez l'angle et la direction pour améliorer la réception.

Antenne externe

Si vous le désirez, vous pouvez brancher une antenne externe sur votre télévision portable.

Ceci devrait vous permettre de recevoir plus de canaux et aussi améliorer les images des canaux qui sont difficiles à recevoir avec l'antenne intégrée.

Pour brancher une antenne externe, reliez une antenne VHF ou UHF sur la prise d'antenne externe (11) en utilisant l'adaptateur d'antenne approprié (voir illustration).

Remarque :

Lorsque vous branchez une antenne externe sur la prise de l'appareil, l'antenne téléscopique intégrée est automatiquement désactivée.

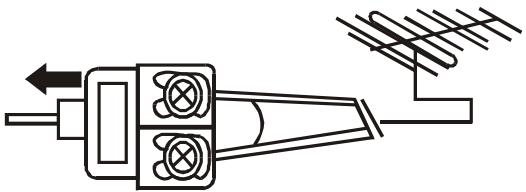

Connexion d'une antenne 300 OHM

F-<4>

FICHE technique

Système TV :

Gavage des canaux :

VHF-Lo: CA:2-6

VHF-Hi: CA: 7-13

UHF: CA:14-83

Radio :

Impédance d'entrée de l'antenne :

CRT:

Définition :

Sortie sonore :

Source d'alimentation

AM:530-1710KHz FM:88-108MHz

75 ohm

5" diag. 70 def.

Plus de 280 lignes

0,5 watt

Adaptatour AC

1. 12V 850mA
2. 10 piles alcalines 1.5V C ou rechargeables NI-CD
3. Adaptateur pour allume-cigare (avec le cordon approprié)

12W pour une entrée DC 12V (en moyenne)

172(L) × 239,5(D) × 190(H) mm.

1,6 Kg. (environ)

2,65 Kg. (environ)

1. Piles alcalines "C" X 10 - environ 5 à 7 heures
2. Piles rechargeables Ni-MH/Ni-Cd "C" X 10 - environ 1,5 à 1,9 heures

Adaptateur AC/DC

Adaptateur d'antenne

Cordon pour allume-cigare
