Notice Facile 125 SER (2019) - Moto Sherco - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 125 SER (2019) Sherco au format PDF.
| Caractéristiques techniques | Moteur 125 cm³, 4 temps, refroidissement par liquide |
|---|---|
| Puissance maximale | 15 ch à 10 500 tr/min |
| Transmission | Boîte de vitesses à 6 rapports |
| Poids | 98 kg (à vide) |
| Hauteur de selle | 895 mm |
| Capacité du réservoir | 7,5 litres |
| Utilisation recommandée | Enduro, loisirs tout-terrain |
| Entretien | Changement d'huile tous les 1 500 km, vérification des freins régulièrement |
| Sécurité | Équipement de protection recommandé : casque, gants, bottes |
| Informations générales | Modèle 2019, conçu pour les pilotes débutants et intermédiaires |
FOIRE AUX QUESTIONS - 125 SER (2019) Sherco
Questions des utilisateurs sur 125 SER (2019) Sherco
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moto au format PDF gratuitement ! Retrouvez votre notice 125 SER (2019) - Sherco et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 125 SER (2019) de la marque Sherco.
MODE D'EMPLOI 125 SER (2019) Sherco
2FRANÇAIS INDEX n FRANÇAIS P. 4 n ENGLISH P. 6 9 n ESPAGNOL P. 134 3INTRODUCTION Désire vous remercier de la confiance que vous lui avez témoignée en achetant un de ses produits.
Vous voici propriétaire d’une SHERCO 125 SE/R. Tous les plaisirs de la conduite vous sont promis si vous suivez les conseils et instructions que SHERCO a consigné dans ce manuel, ainsi que le respect de la législation routière. n Ce manuel explique le fonctionnement, l’inspection, l’entretien de base et la mise au point de votre SHERCO. Si vous avez des questions à poser à propos de ce manuel ou de votre machine, vous devez prendre contact avec votre concessionnaire SHERCO : www.sherco.com / rubrique “Réseau” n Prenez soin de lire attentivement et dans son intégralité ce manuel avant d’utiliser votre machine. n Afin de conserver votre SHERCO dans un parfait état, pendant de nombreuses années, assurez-lui tous les soins et entretiens décrits dans le manuel. (Le véhicule que vous avez acheté peut être légèrement différent du véhicule présenté dans ce manuel.) n SHERCO se réserve le droit de faire toutes modifications sans préavis Cachet concessionnaire Numéro de cadre (
p.11) Type et numéro du moteur (
- p.11) Enregistrement des numéros de série Enregister dans leurs emplacements respectifs les numéros de série du véhicule 4FRANÇAIS SOMMAIRE Caractéristiques techniques p. 6

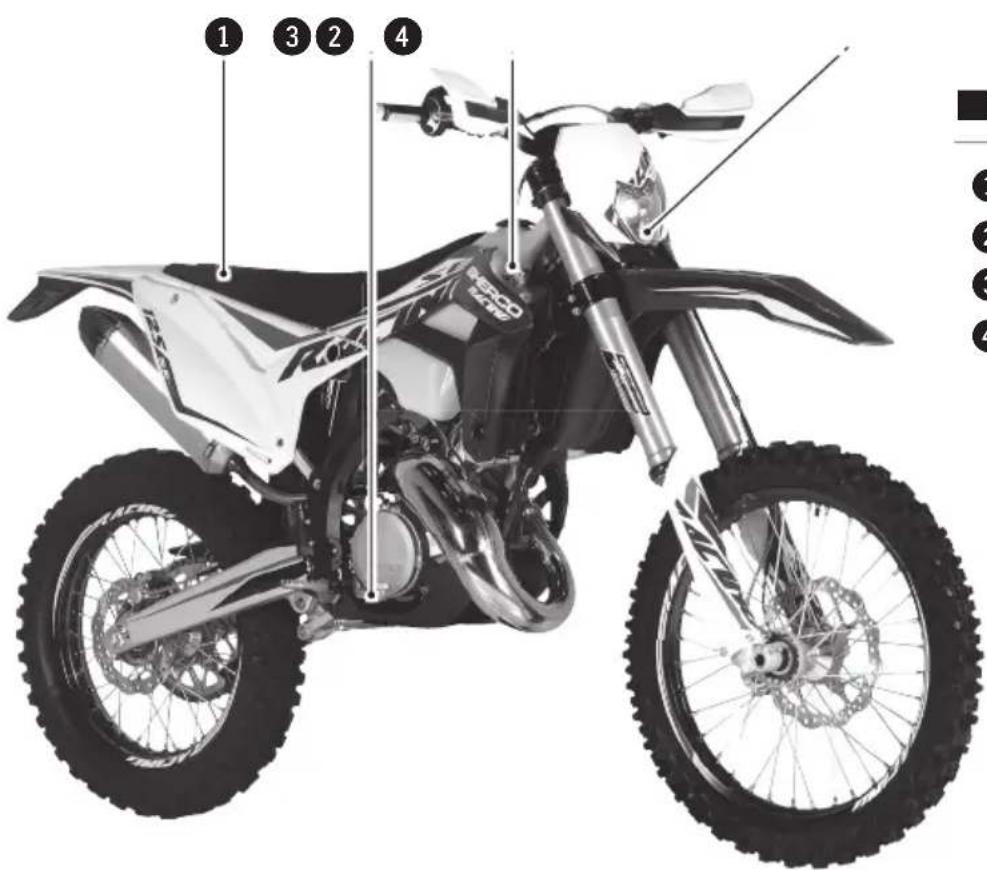

- Description du vehicule p. 10
- Emplacement des numéros de série p. 11
- Organes de commandes et de contrôle p. 12
- Commande aux mains : levier d’embrayage, de frein avant, commodos p. 12
- Commande aux pieds : sélecteur de vitesse, béquille, frein arrière p. 15
- Tableau de bord, compteur p. 16

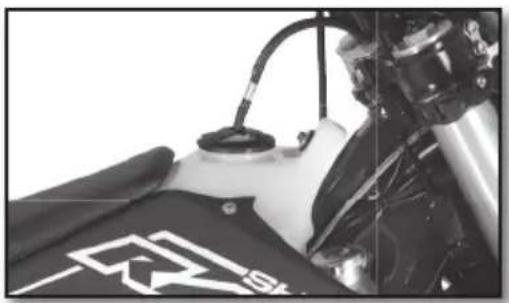

- Ouverture / fermeture réservoir de carburant p. 20
- Conduite p. 22
- Consigne de sécurité p. 23
- Système de refroidissement p. 24
- Contrôle du niveau de liquide de refroidissement p. 24
- Vidange du liquide de refroidissement p. 25
- Remplissage du liquide de refroidissement p. 26
- Réglage moteur p. 27
- Contrôler le jeu du câble d’accélérateur p. 27
- Réglage des valves d'échappement p. 28
- Régler le régime de ralenti p. 29
- Réglage de la carburation p. 29
- Tableau de réglage carburation SE-R 125 p. 31
- Entretien moteur p. 32

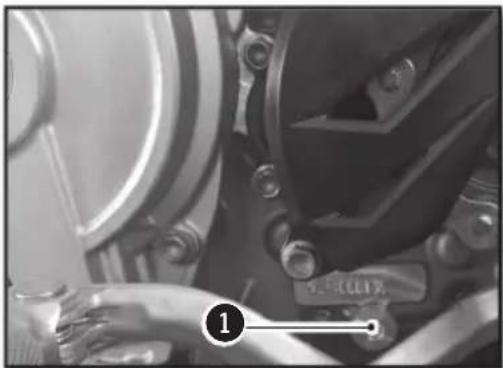

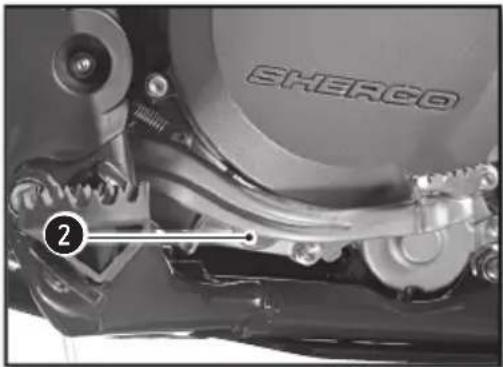

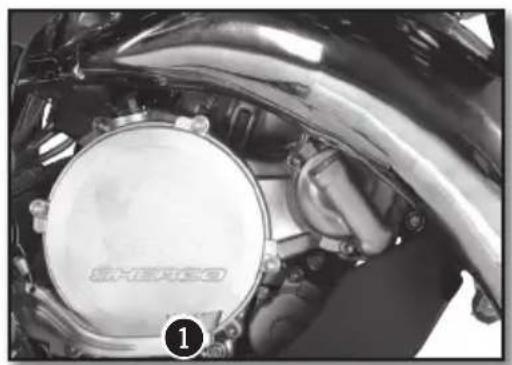

- Vidange huile de boîte à vitesse p. 32

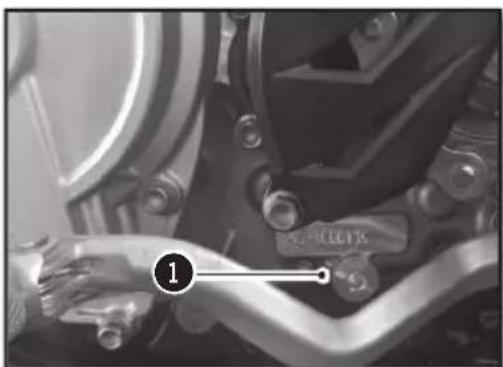

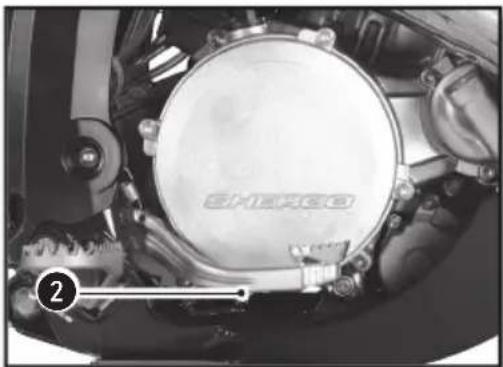

- Remplissage d’huile de boîte à vitesse p. 32
- Réglage partie cycle p. 34

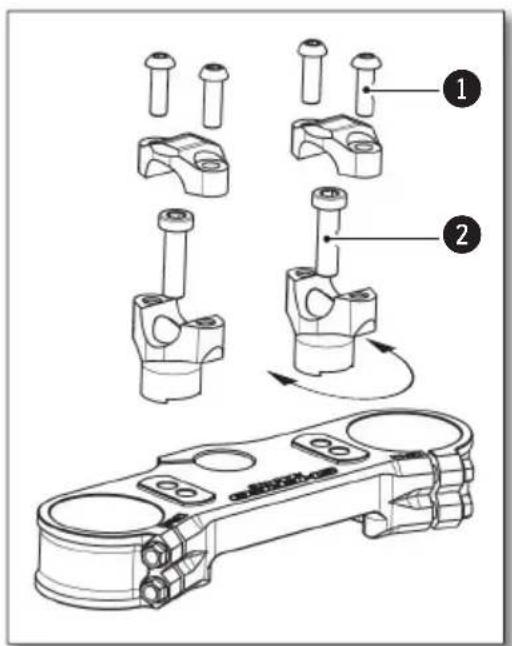

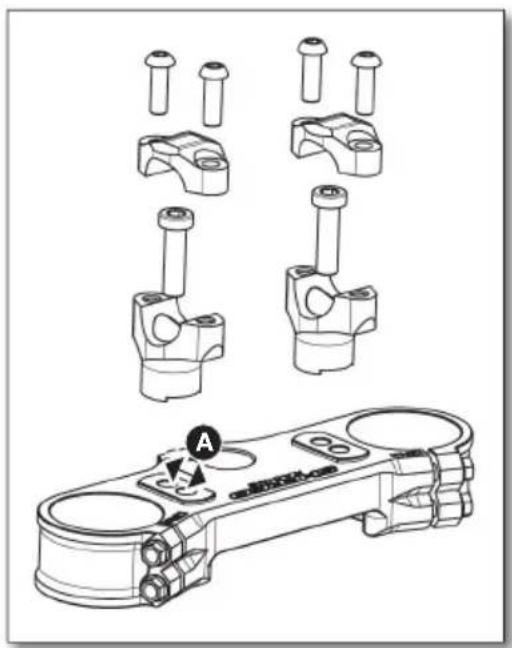

- Position du guidon p. 34

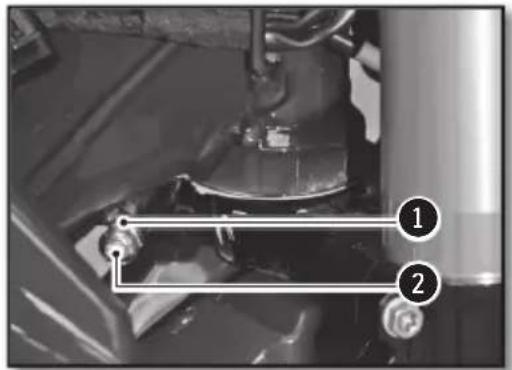

- Réglage des butées de direction p. 35
- Réglage de base de la partie cycle en fonction du pilote p. 35

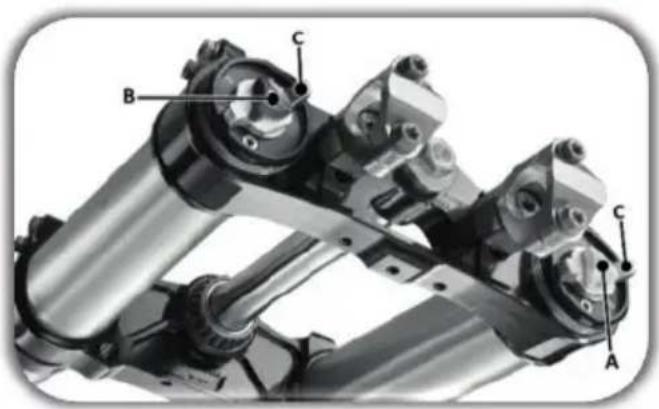

- Fourche (XPLOR) p. 36

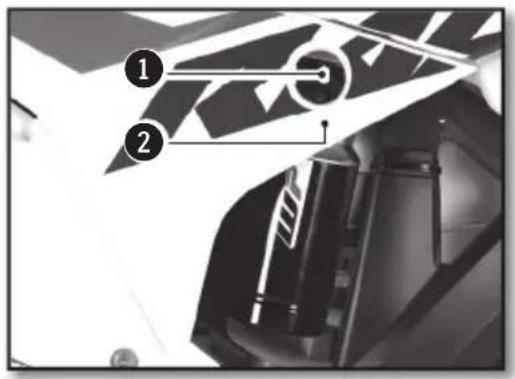

- Réglage de la compression basse vitesse de l’amortisseur p. 37

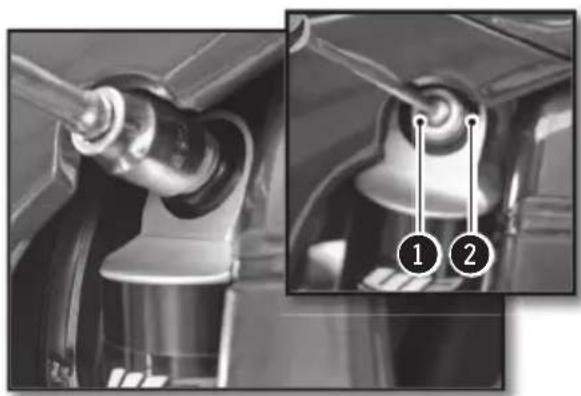

- Réglage de la compression haute vitesse de l’amortisseur p. 37

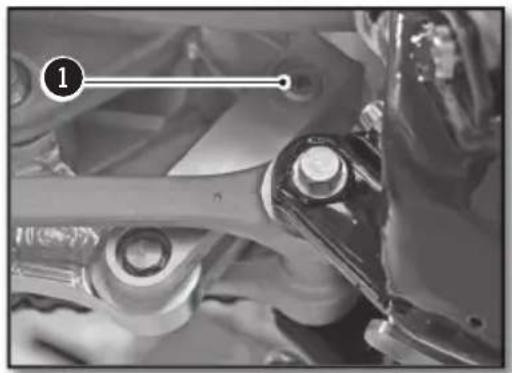

- Réglage de la détente de l’amortisseur p. 38

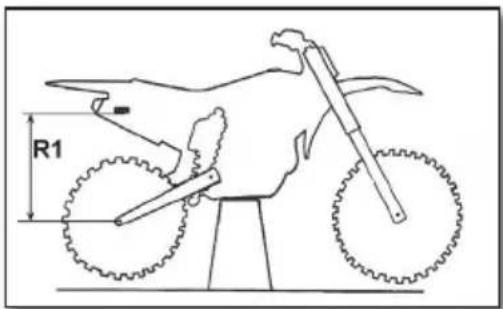

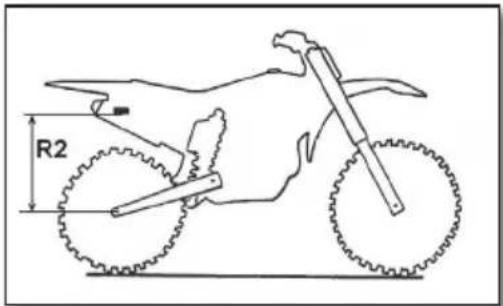

- Contrôle de l’enfoncement à vide de l’amortisseur p. 38

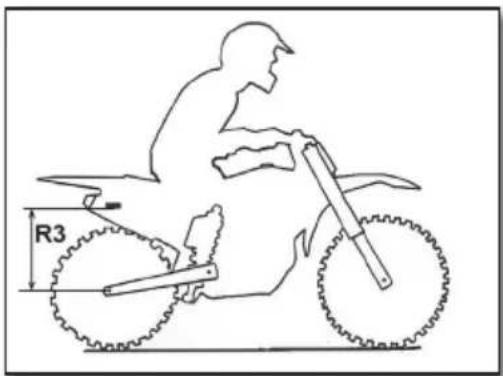

- Contrôle de l’enfoncement en charge de l’amortisseur p. 38

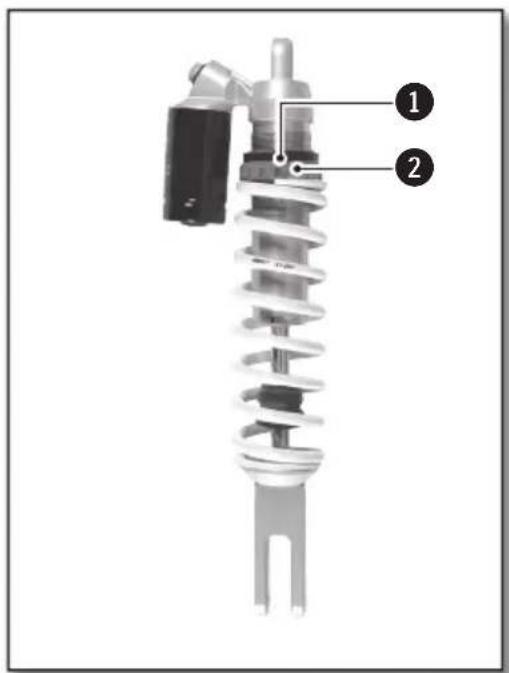

- Modification de la précontrainte de l’amortisseur p. 39
- Changer le ressort d’amortisseur p. 39
- Entretien partie cycle p. 40

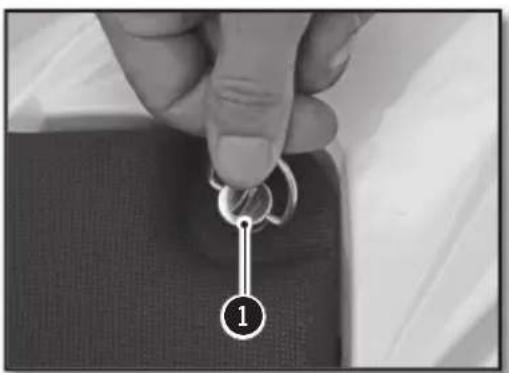

- Démontage de la selle p. 40

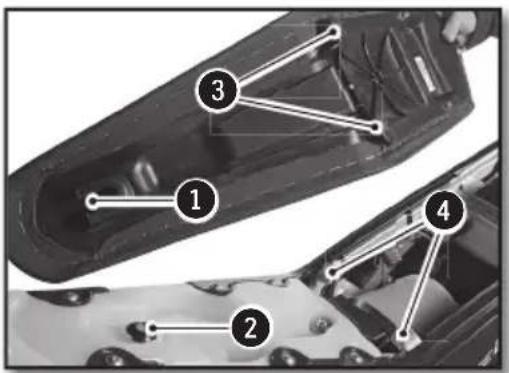

- Remontage de la selle p. 40

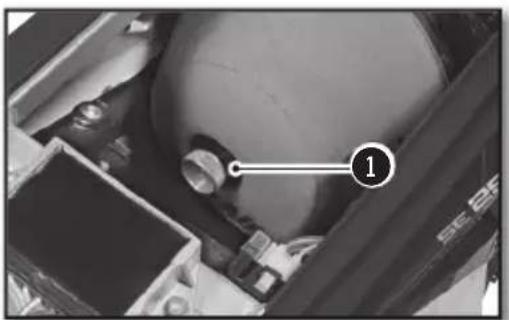

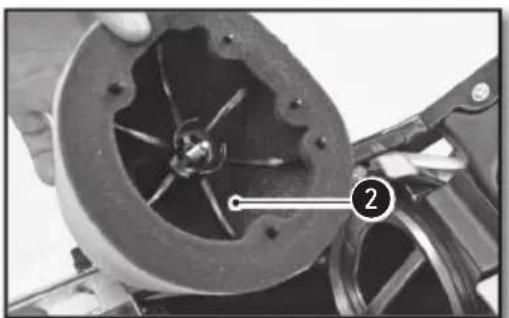

- Dépose du filtre à air p. 40
- Nettoyage du filtre p. 41

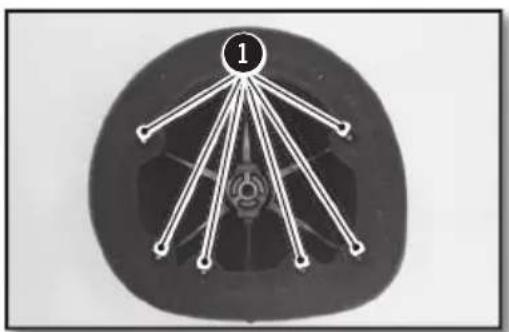

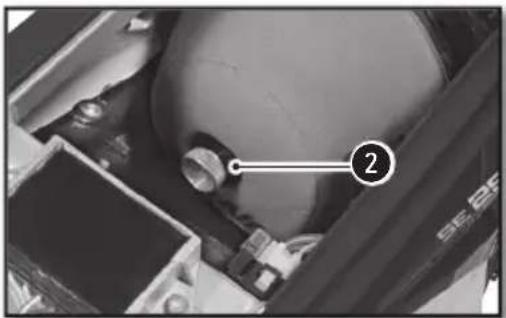

- Remontage du filtre p. 41

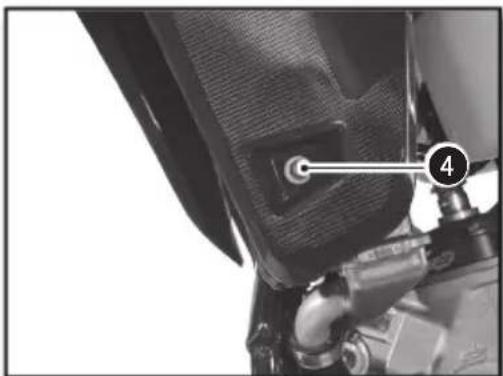

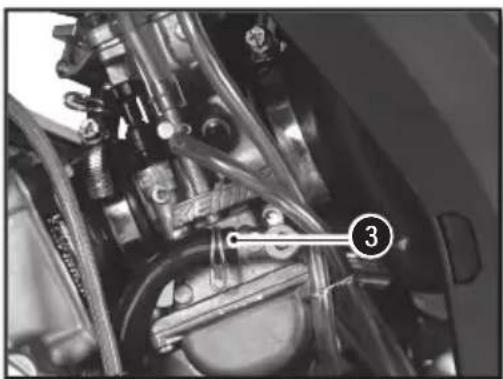

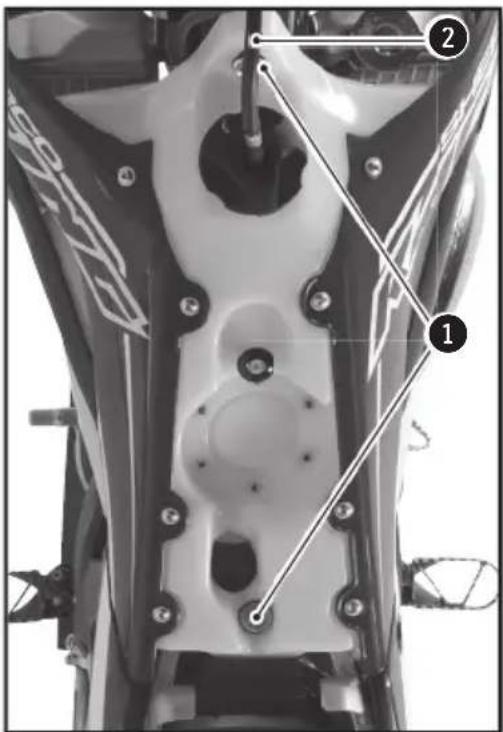

- Démontage du réservoir d’essence p. 42

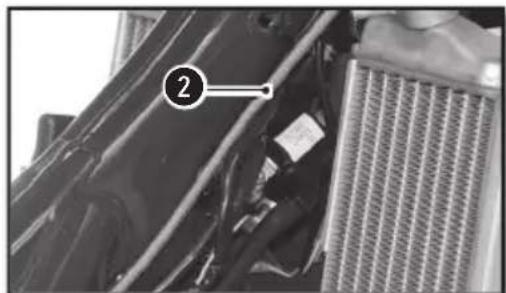

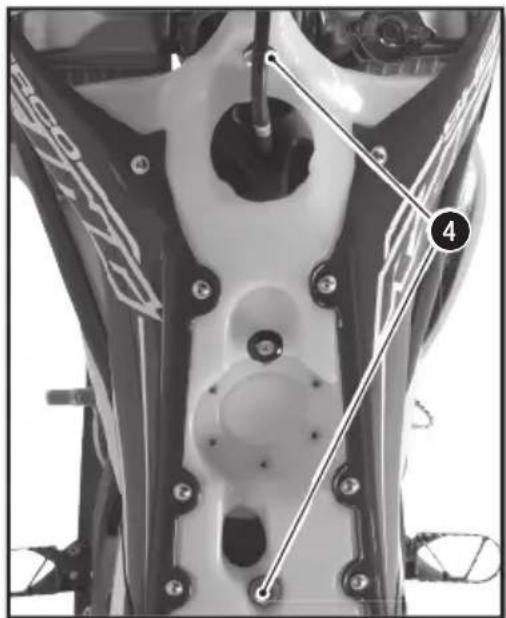

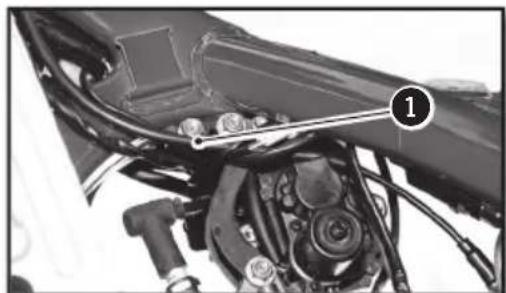

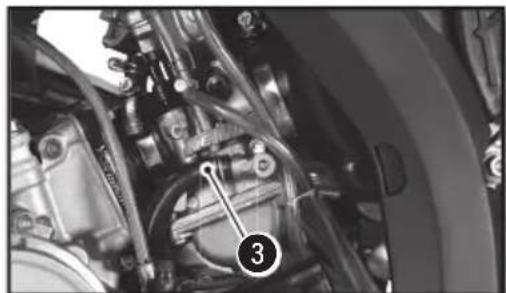

- Remontage du réservoir d’essence p. 43

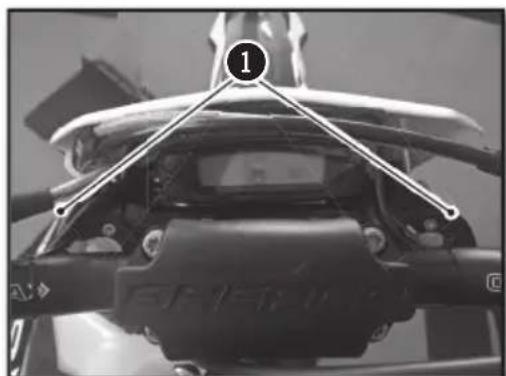

- Purge des bras de fourche p. 43

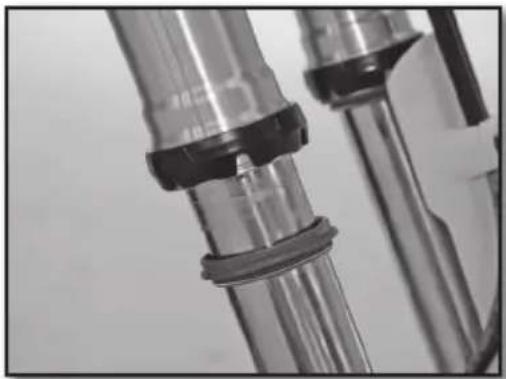

- Nettoyage des cache - poussières de fourche p. 44

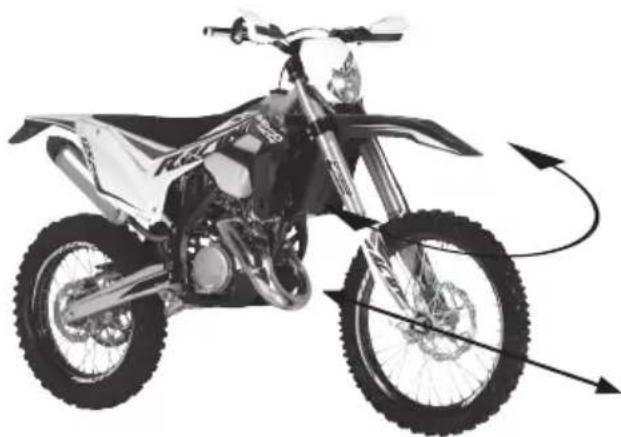

- Contrôle du jeu des roulements de direction p. 44

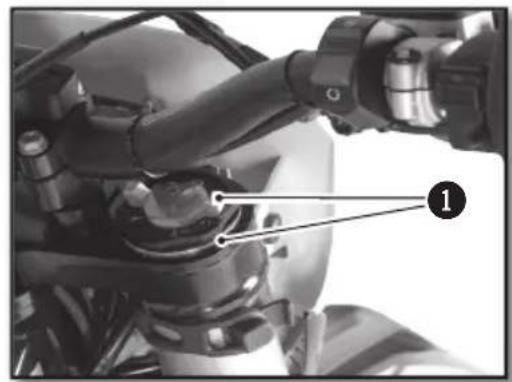

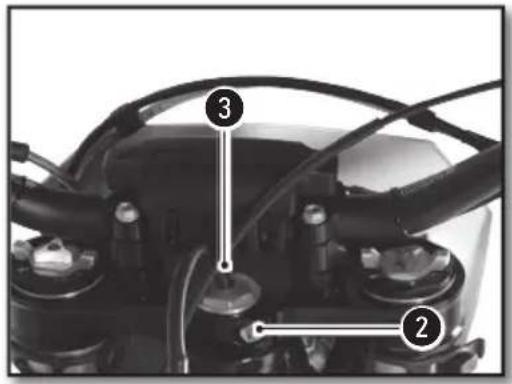

- Réglage du jeu des roulements de direction p. 45
- Nettoyage de la chaîne p. 45
- Contrôle de la tension de chaîne p. 45

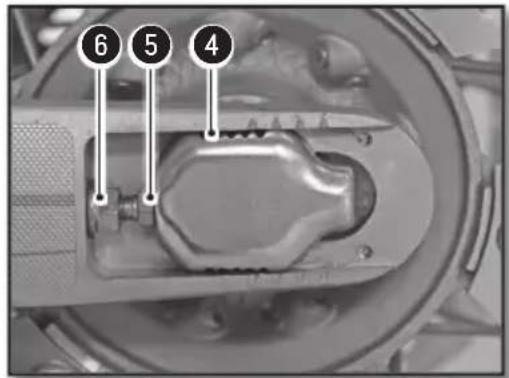

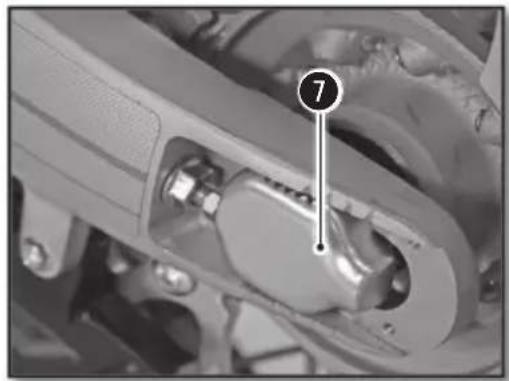

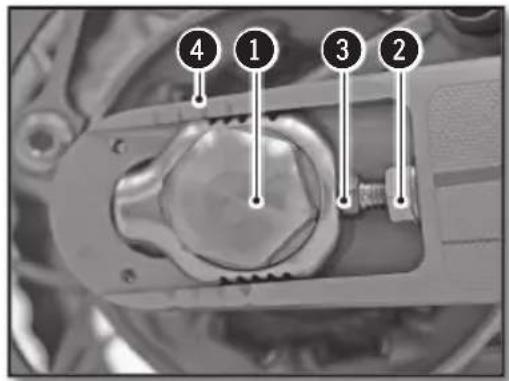

- Ajustement de la tension de chaîne p. 46

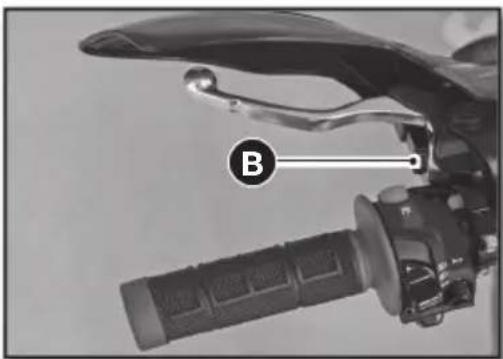

- Réglage embrayage p. 46
- Contrôle niveau de liquide embrayage p. 47

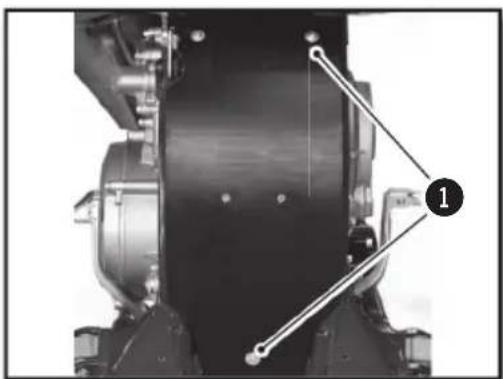

- Dépose du sabot moteur p. 47

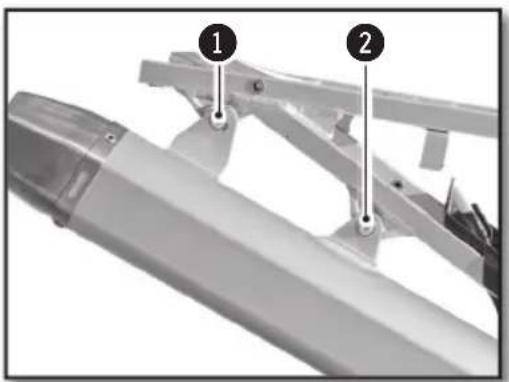

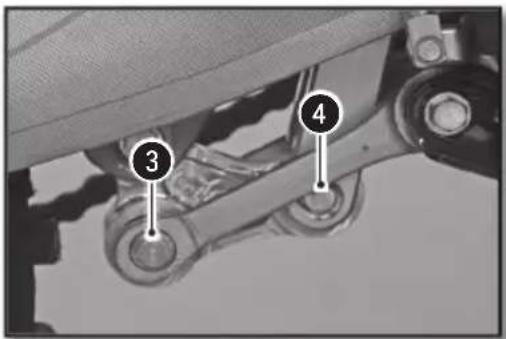

- Démontage de l’amortisseur p. 48

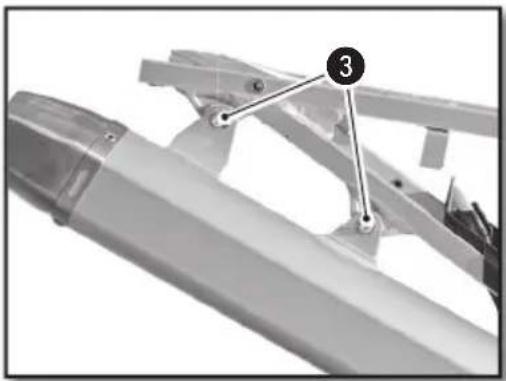

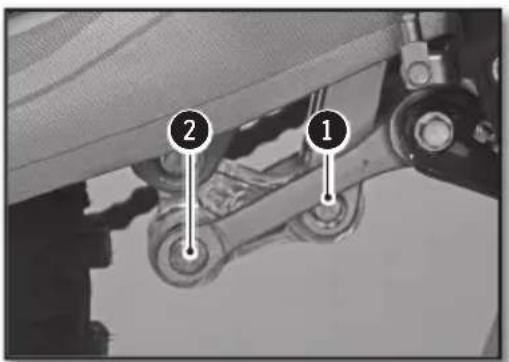

- Remontage de l’amortisseur p. 49
- Roues, pneus p. 50

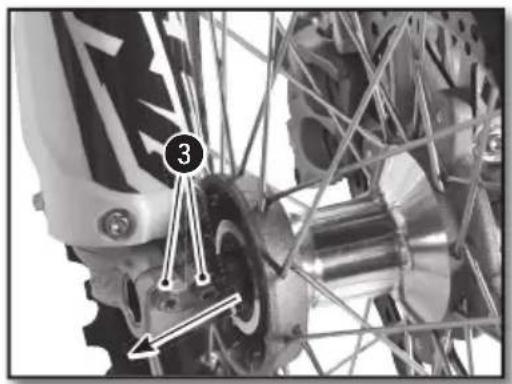

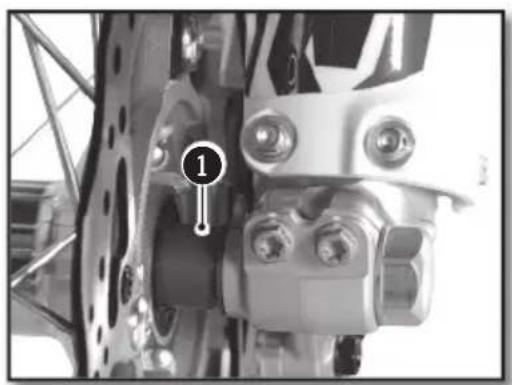

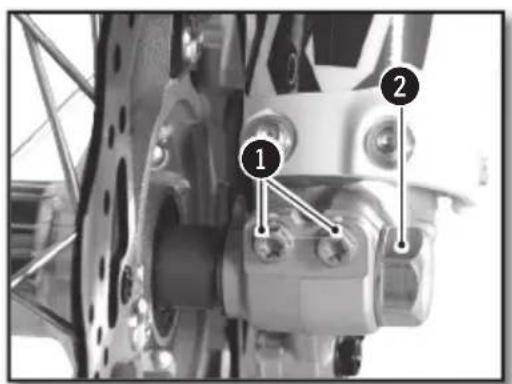

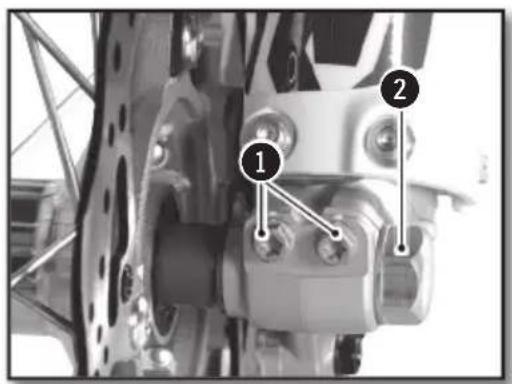

- Démontage de la roue avant p. 50
- Remontage de la roue avant p. 50

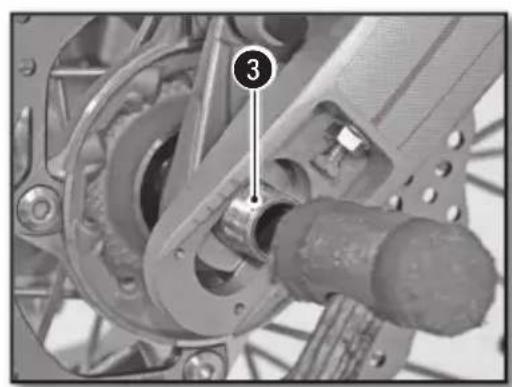

- Démontage de la roue arrière p. 51

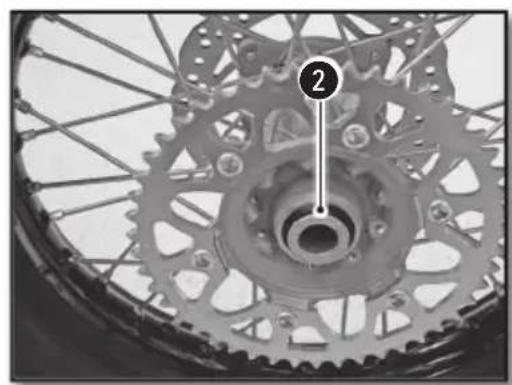

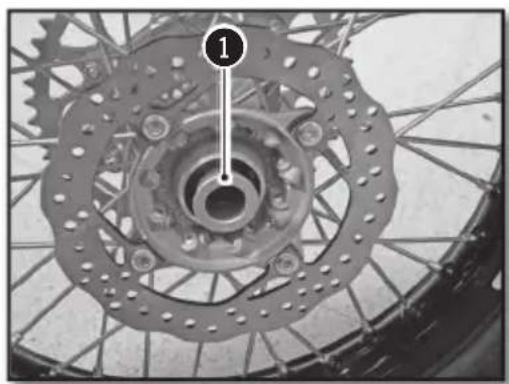

- Remontage de la roue arrière p. 51

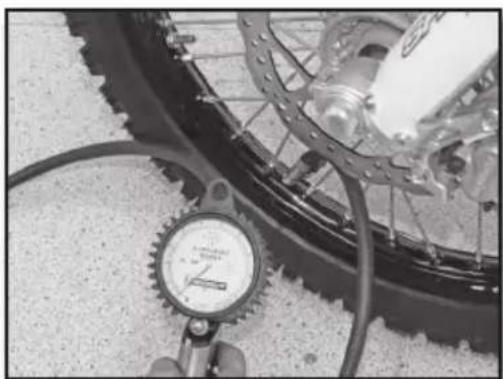

- Contrôle de la pression des pneumatiques p. 52
- Usure et dommages p. 53

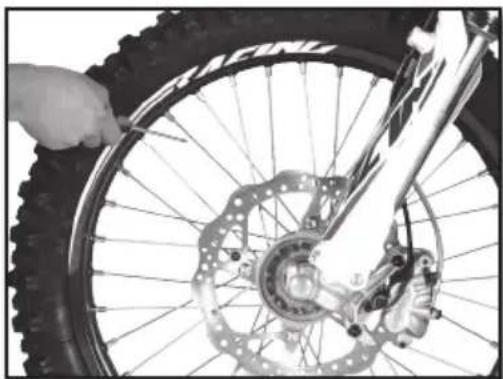

- Vérification de la tension des rayons p. 53
- Freins p. 54

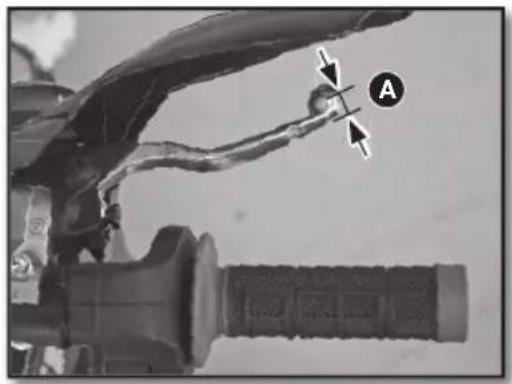

- Vérification de la garde du frein avant à main p. 54

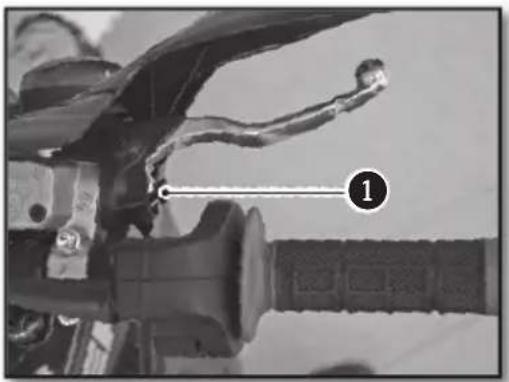

- Réglage de la garde du levier de frein avant p. 54

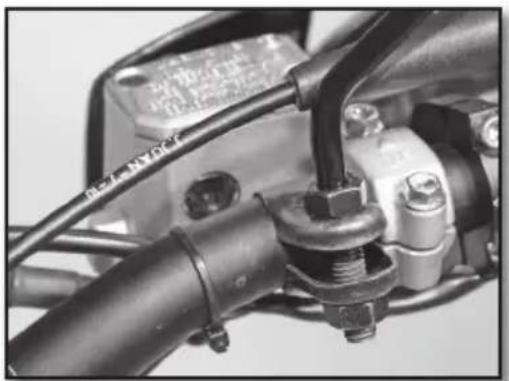

- Contrôle du niveau de liquide frein avant p. 54

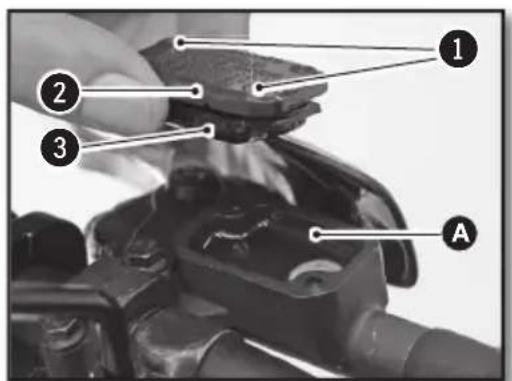

- Complément de liquide de frein avant p. 55

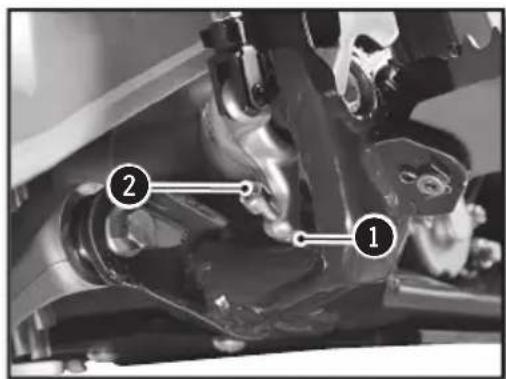

- Réglage de la position de la pédale de frein arrière p. 55

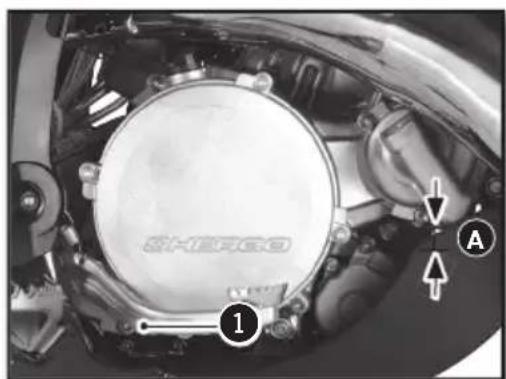

- Vérification de la garde de la pédale de frein arrière p. 55

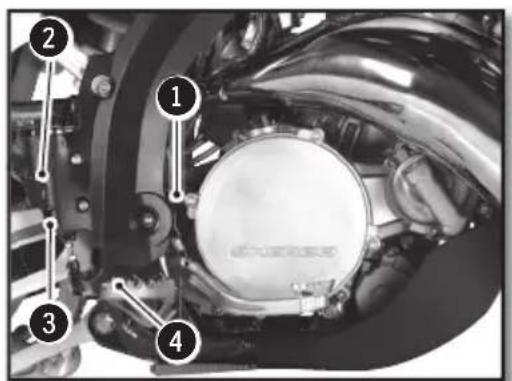

- Réglage de la garde p. 56

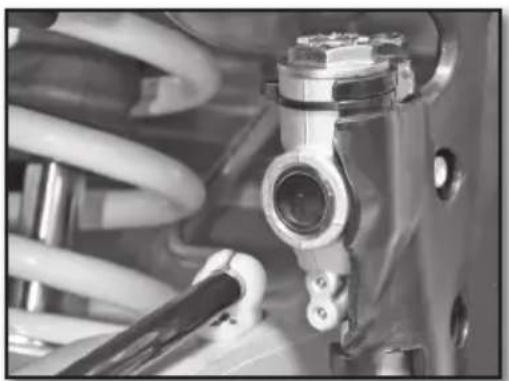

- Contrôle du niveau de liquide frein arrière p. 56

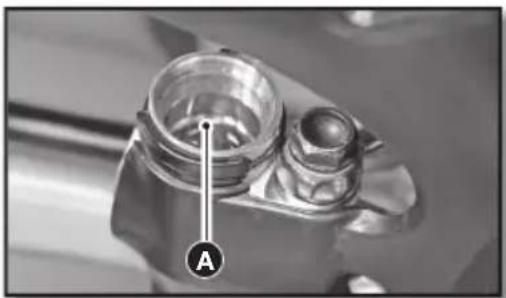

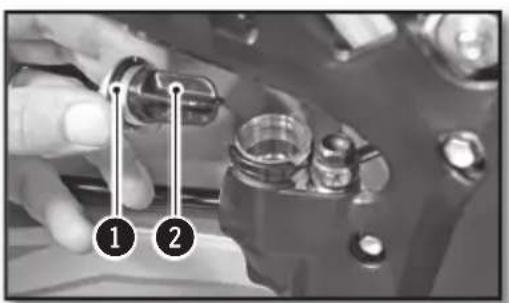

- Complément de liquide de frein arrière p. 56

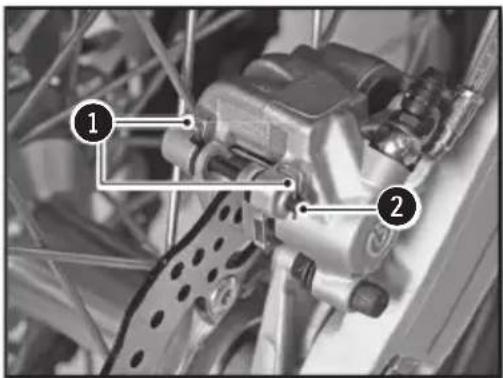

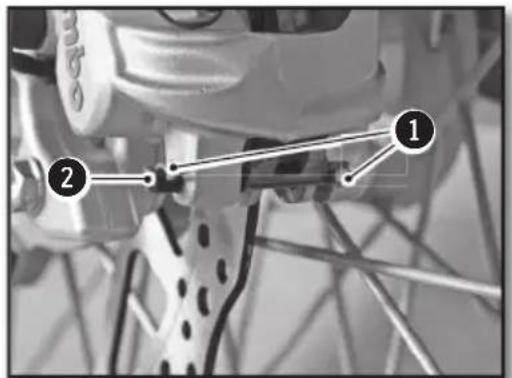

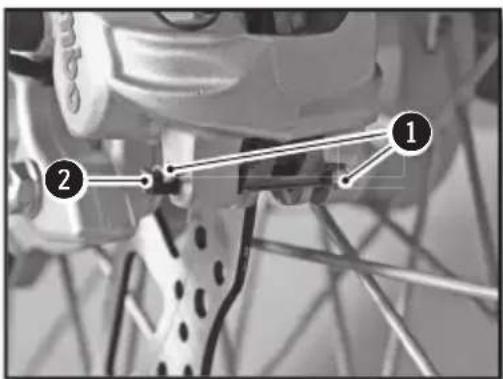

- Démontage des plaquettes de frein avant et arrière p. 57

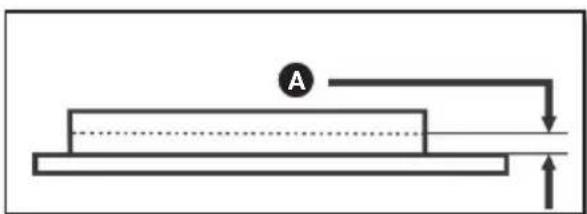

- Contrôle des plaquettes de frein avant et arrière p. 57

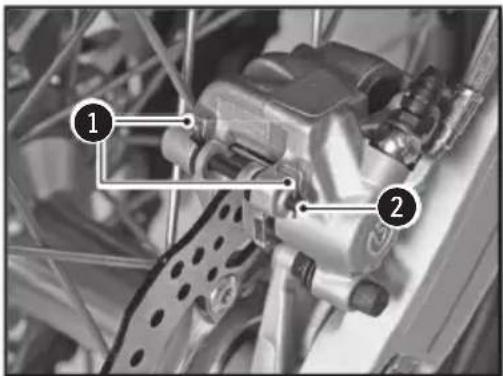

- Remplacement des plaquettes de frein avant et arrière p. 57
- Entretien circuit électrique p. 58

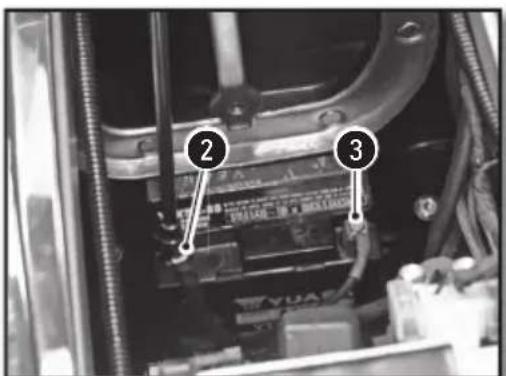

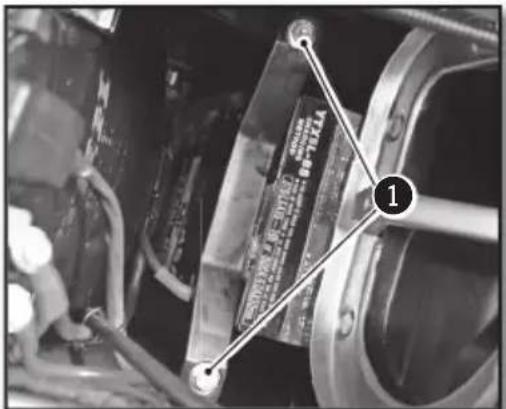

- Dépose de la batterie p. 58

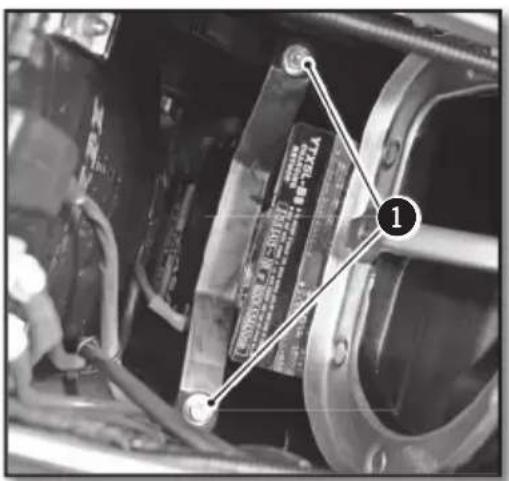

- Repose de la batterie p. 59
- Charge de la batterie p. 59

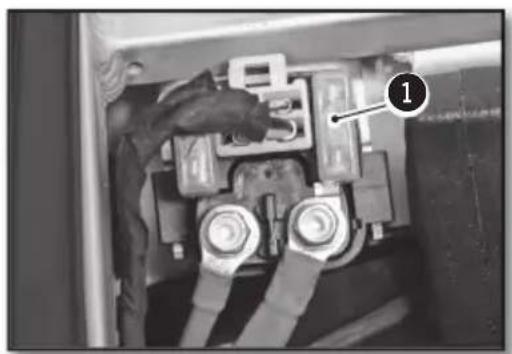

- Remplacer le fusible général p. 60

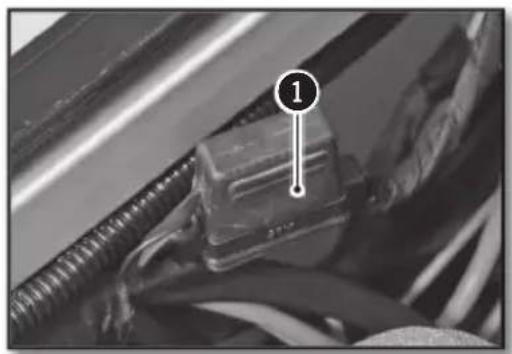

- Remplacer le fusible de protection faisceau lumière (125 SE/R) p. 60

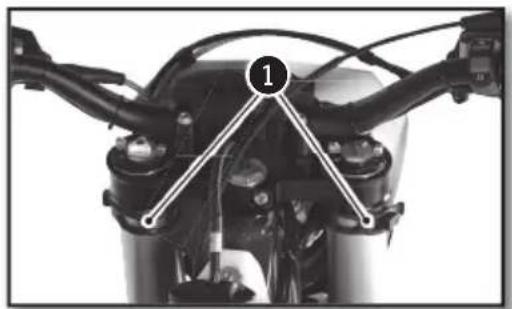

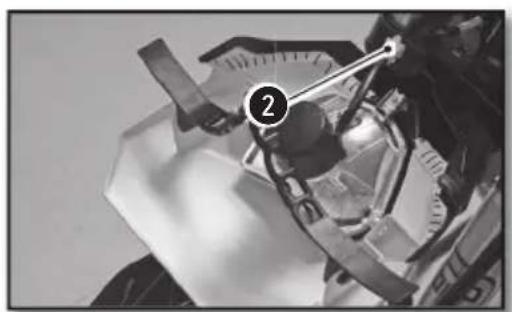

- Démontage de la plaque phare p. 60

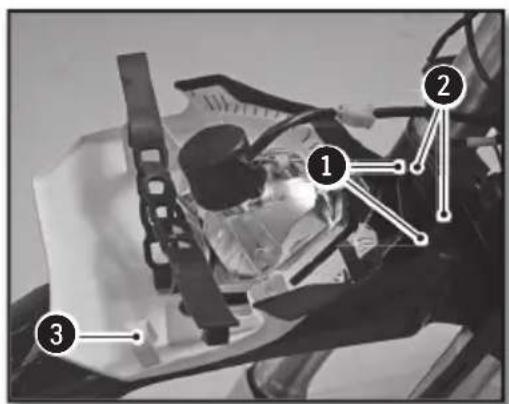

- Remontage de la plaque phare p. 61

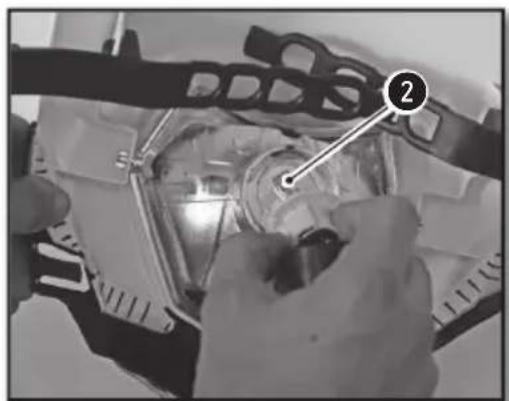

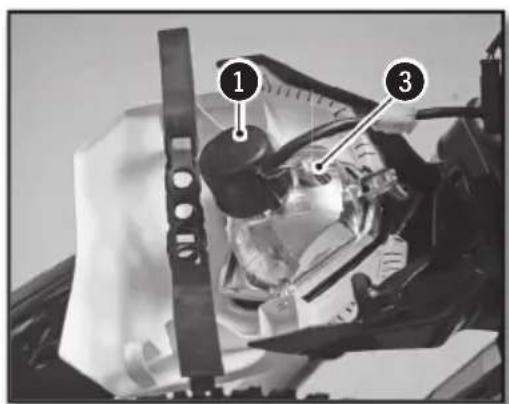

- Remplacer l’ampoule de phare ou la veilleuse p. 61

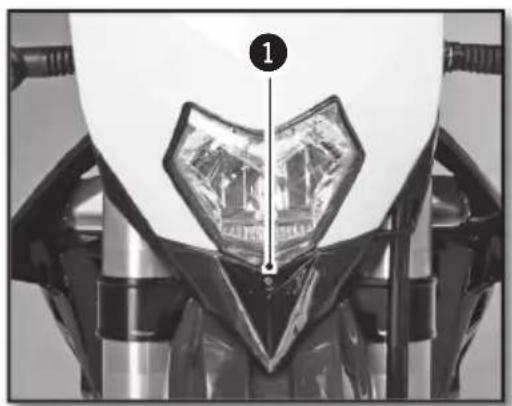

- Régler la portée du phare p. 62

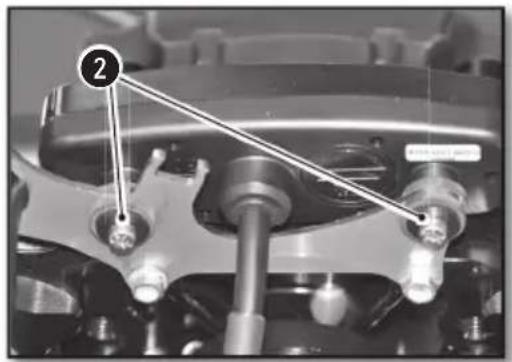

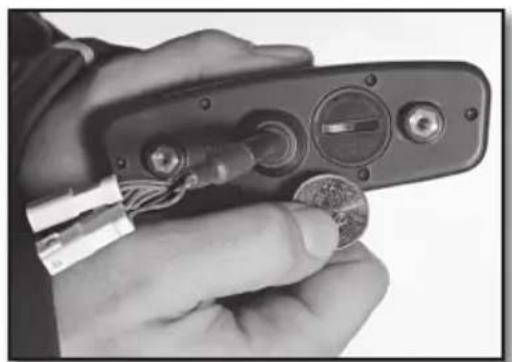

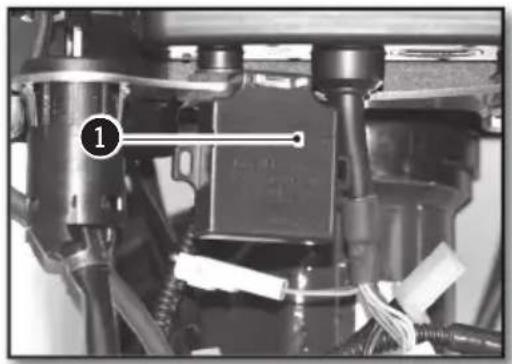

- Remplacer la batterie du compteur (125 SE/R) p. 62
- Lavage et remisage p. 63
- Lavage de la moto p. 63
- Remisage de la moto p. 63
- Mise en service après remisage p. 63
- Plan d’entretien p. 64
- Couples de serrage 5125 SE/R Caractéristiques techniques DIMENSIONS Longueur hors tout 2260 mm Largeur hors tout 820 mm Hauteur de selle 950 mm Empattement 1465 mm Garde au sol 355 mm MOTEUR Type Monocylindre 2 temps refroidissement liquide Cylindrée 124,81 cc Alésage/Course 54 x 54,5 mm Alimentation Carburateur Keihim PWK 36 SAG Refroidissement Liquide avec circulation forcée Système de démarrage Démarreur électrique Batterie 12 V / 4 Ah Système d’allumage À DC-CDI sans rupteur, avance numérique Bougie NGK BR9ECMIX Distance entre les électrodes de bougie p. 67
Alternateur 220W Capacité huile moteur 500 ml 10 W 40 CARBURATEUR 125 SE-R 2017 Type de carburateur KEIHIN PWK 36S AG Position aiguille 3e position en partant du haut Aiguille de gicleur N1EG Gicleur principal KEA 168 (KEA 115) Gicleur de ralenti KEP 42 (KEA 38) Gicleur de starter 85 (50) Ouverture vis de régulation de l'air 1T 1/4 Coupe du boisseau N°5.5 TRANSMISSION Type 6 vitesses Embrayage Multi disques à bain d’huile, commande hydraulique Transmission primaire 20 x 72 Boîte 6 vitesses Transmission secondaire 13 x 51 6FRANÇAIS Caractéristiques techniques PARTIE CYCLE Cadre Semi-périmétrique en acier CrMo avec boucle arrière en aluminium Fourche WP suspension Xplor Ø 48mm Suspension arrière WP suspension à bonbonne séparée Courseavant/arrière 300/330mm Frein avant Disque Ø 260mm Frein arrière Disque Ø 220mm Freins à disque Limite d’usure : 2.7mm avant et 3.6mm arrière Pneumatique avant 90/90-21’’ Pneumatique arrière 140/80-18’’ Pression tout terrain avant/arrière 0,9 bar Capacité réservoir d’essence 10,4l dont 1l de réserve Essence Carburant Super sans plomb (Octane 95) mélangé avec de l’huile moteur 2 temps (2%) 7125 SE/R RÉGLAGES - FOURCHE WP SUSPENSION USD XPLOR Ø48MM Compression Confort 14 clics en arrière Standard 12 clics en arrière Sport 10 clics en arrière Détente Confort 14 clics en arrière Standard 12 clics en arrière Sport 10 clics en arrière Précontrainte Confort 0 clic Standard 1 clic (+3) Sport 2 clics (+6) Raideur ressort Poids du pilote : 65-75 kg 3.8N/mm Poids du pilote : 75-85kg 4.0N/mm Poids du pilote : 85-95kg 4.2N/mm Type d’huile SAE 4 Niveau d’huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur 110mm Caractéristiques techniques (suite) Batterie Yuasa YTX5 LBS 12V 4Ah Phare S2 12V 35/35W Veilleuse W5W 12V 5W Feu arrière/stop LED Clignotants R10W 12V 10W Batterie compteur de vitesse CR 2032 Tension de la batterie : 3V Eclairage de plaque W5W 12V 5W EQUIPEMENTS ELECTRIQUES 8FRANÇAIS
RÉGLAGES - AMORTISSEUR WP SUSPENSION
Compression basse vitesse Confort 20 clics en arrière Standard 12 clics en arrière Sport 6 clics en arrière Compression haute vitesse Confort 2 tours en arrière Standard 1,5 tours en arrière Sport 1 tour en arrière Détente Confort 15 clics en arrière Standard 12 clics en arrière Sport 6 clics en arrière Raideur ressort Poids du pilote : 65-75 kg 42N/mm Poids du pilote : 75-85 kg 45N/mm (origine) Poids du pilote : 85-95kg 48N/mm
PRODUITS D’ENTRETIEN ET CONSOMMABLES
Huile moteur 10 W 40 Minerva SAE 10W40 Liquide de refroidissement Minerva Perma Universal D 4 saisons -25°C Liquide de frein DOT 4 Minerva liquide de frein DOT 4 Huile de fourche SAE 4 Huile d’amortisseur SAE2.5 Aérosol pour chaîne de transmis- sion secondaire Minerva Lub’ Chain Nettoyant filtre à air Minerva nettoyant filtre Lubrifiant pour filtre à air Minerva Protect Air Nettoyant plastique Minerva Renovateur tableau de bord Nettoyant jantes Minerva Multi clean Pro Nettoyant disques de frein Minerva nettoyant et dégraissant freins Lubrifiant universel Minerva F4 Caractéristiques techniques (suite) 9125 SE/R
Pédale de frein arrière

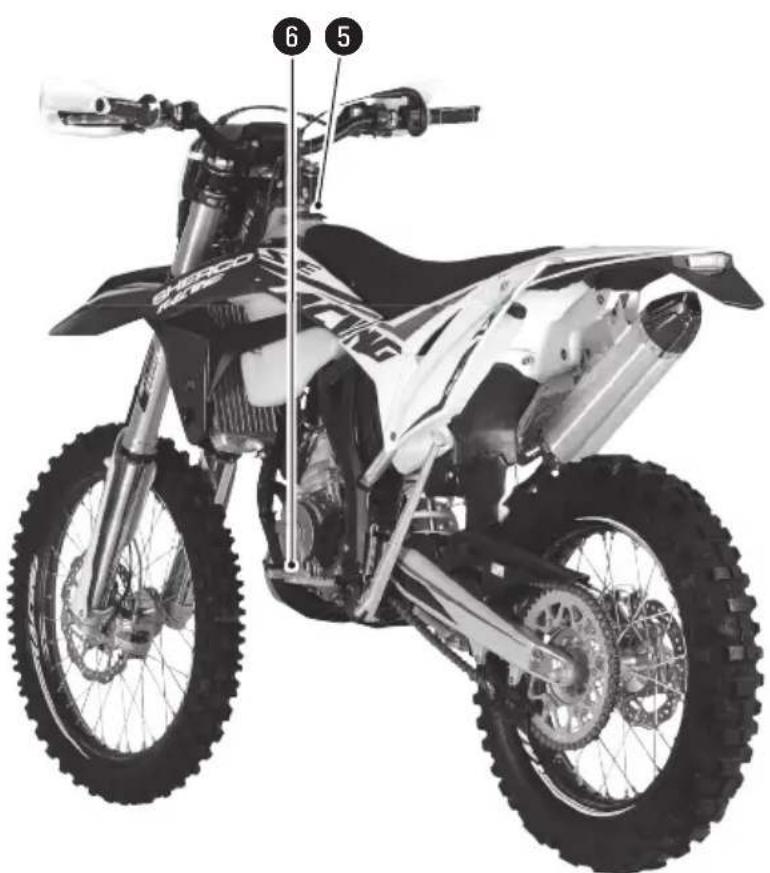

Clignotants avant n Côté droit

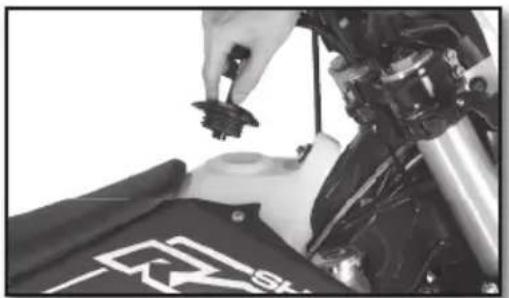

Bouchon réservoir essence
Sélecteur de vitesse n Côté gauche 10q w e tr y u i
FRANÇAIS Description du vehicule (suite) Emplacement des numéros de série
Levier de frein avant
Poignée d’accélérateur

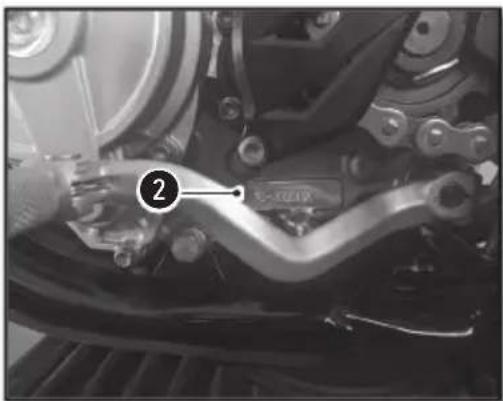

Le numéro du moteur est frappé sur la partie arrière du carter central droit n Type et numéro du moteur

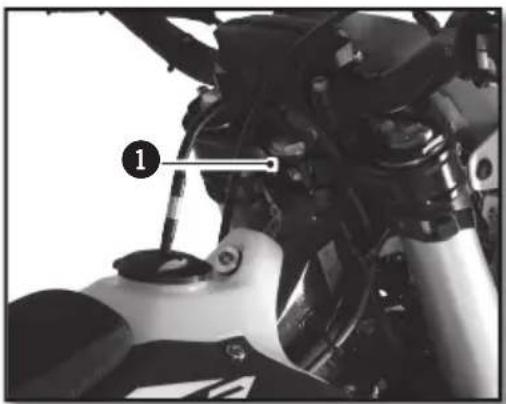

Le numéro de série du véhicule est frappé sur le coté droit de la colonne de direction. n Numéro de série du véhicule n Commandes 11125 SE/R

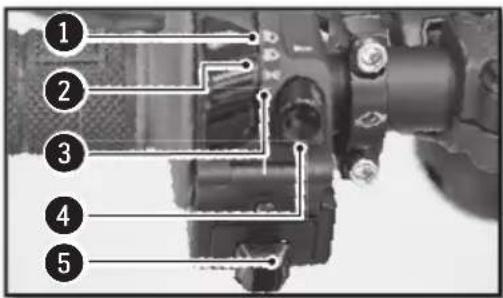

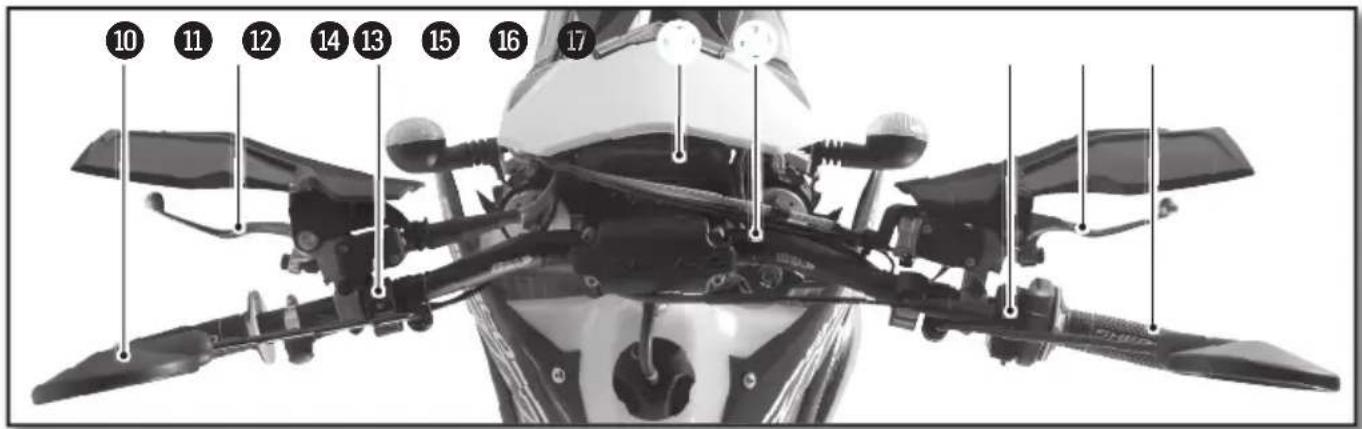

Organes de commandes et de contrôle COMMANDE AUX MAINS : LEVIER D’EMBRAYAGE, DE FREIN AVANT, COMMODOS n Commutateur gauche (125 SE)

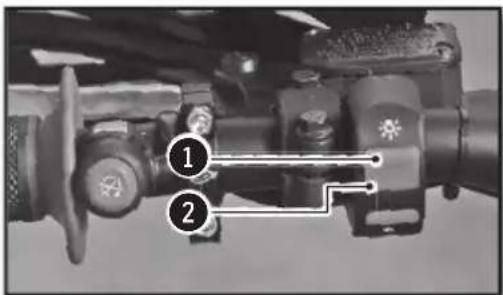

Feu de croisement (Code)
Feu de position (Veilleuse)
: tous les feux sont allumés. Position OFF

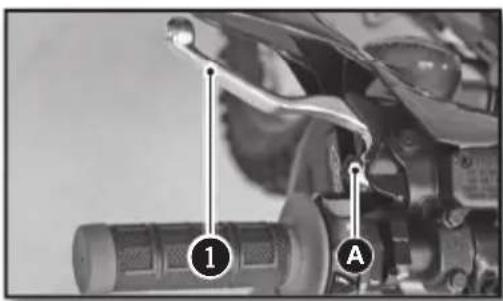

: aucun feu n’est allumé. n Levier d’embrayage Le levier d’embrayage
est sur le côté gauche du guidon et dispose d’une vis de réglage

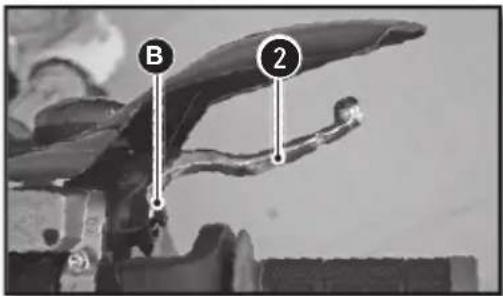

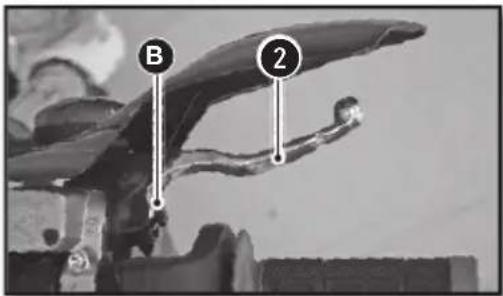

n Levier de frein à main Le levier de frein avant
est sur le côté droit du guidon et dispose d’une vis de réglage
FRANÇAIS Organes de commandes et de contrôle

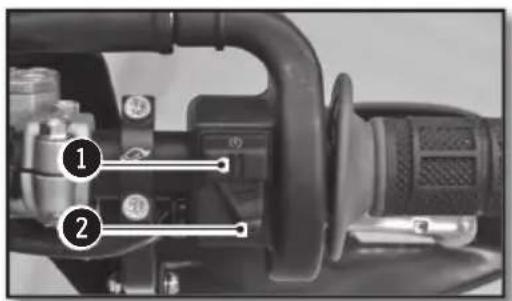

Sélecteur de courbe d’allumage n Commutateur droit Le contacteur à clé compte deux positions Position
. Le moteur est coupé et ne peut pas être démarré. Position
. Le moteur peut être démarré n Contacteur à clé (125 SE)
Bouton de commande des fonctions du compteur

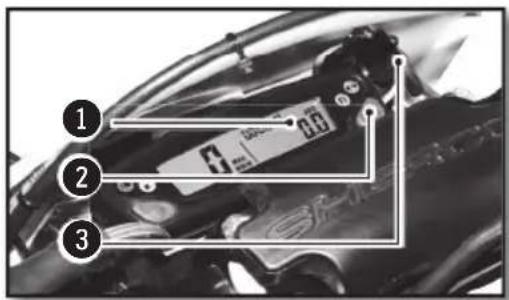

Contacteur à clé (125 SE) n Tableau de bord (125 SE/R)

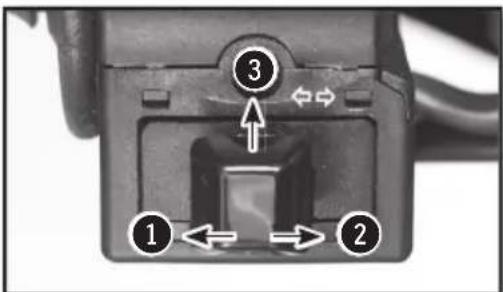

Extinction clignotants G et D n Bouton de clignotants (125 SE) 13125 SE/R
Organes de commandes et de contrôle (suite) Position

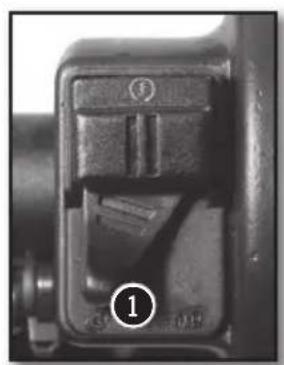

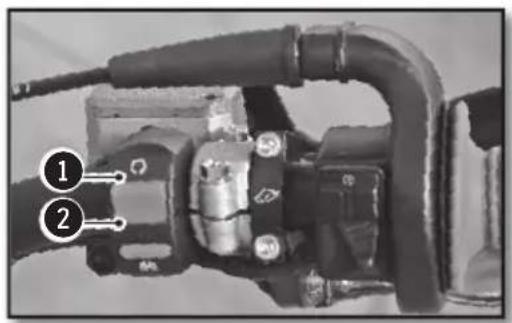

. Courbe “hard” n Sélecteur de cartographie d’injection n Interrupteur moteur On/Off (125 SE/R) Deux positions possibles : Position ON
. Le moteur peut être démarré. Position OFF
. Le moteur est coupé et ne peut pas être démarré. n Arrêt d’urgence moteur (125 SE/R) Deux positions possibles : Bouton relâché
: dans cette position, la moto peut être démarrée. Bouton enfoncé
: la moto en marche s’éteint et la moto à l’arrêt ne peut-être démarrée. ATTENTION Après utilisation de l’arrêt d’urgence, ne pas oublier de mettre le contacteur On/Off sur off. - Risque de décharge de la batterie.- En condition normale, utiliser l’interrupteur On/Off pour arrêter la moto.

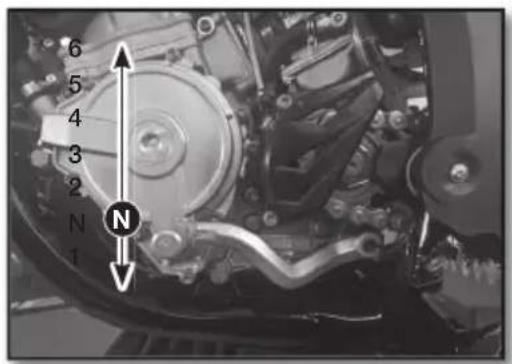

FRANÇAIS Organes de commandes et de contrôle (suite) COMMANDE AUX PIEDS : SÉLECTEUR DE VITESSE, BÉQUILLE, FREIN ARRIÈRE n Sélecteur de vitesses Schéma d’actions sur le sélecteur pour le passage des 6 vitesses n Frein à pied

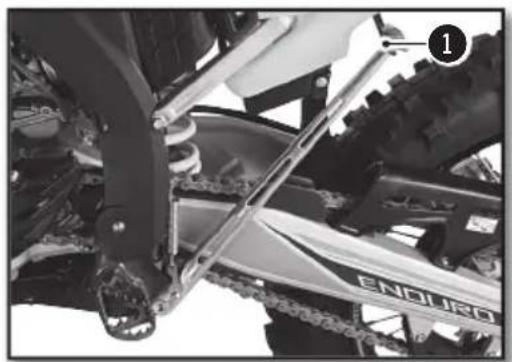

Commande de Frein arrière n Béquille latérale Enlever le caoutchouc de sécurité
, appuyer le pied sur la béquille et la maintenir dépliée jusqu’à ce qu’elle supporte tout le poids de la moto. ATTENTION - La béquille dispose d’un système de sécurité qui la replie automatiquement dès que la moto n’est plus verticale. - La béquille est conçue pour supporter le seul poids de la moto. 15125 SE/R Organes de commandes et de contrôle (suite)

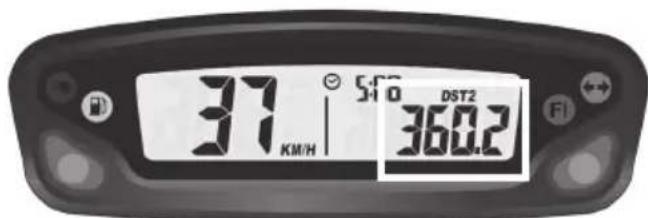

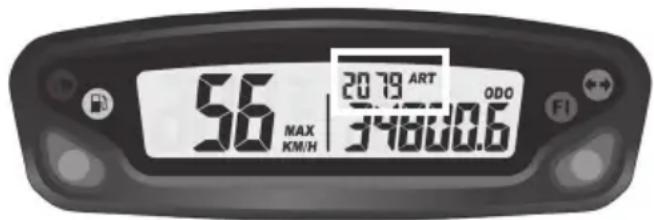

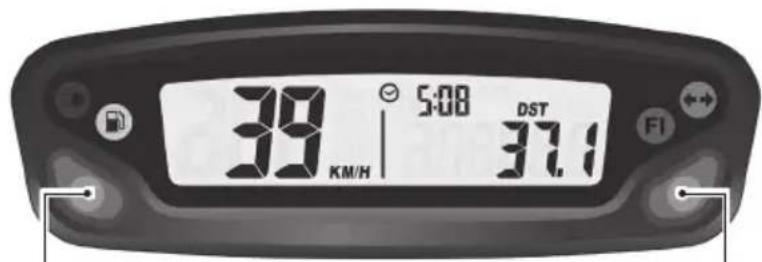

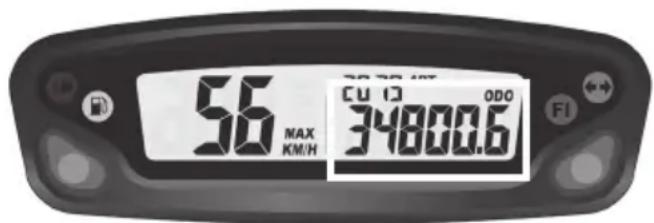

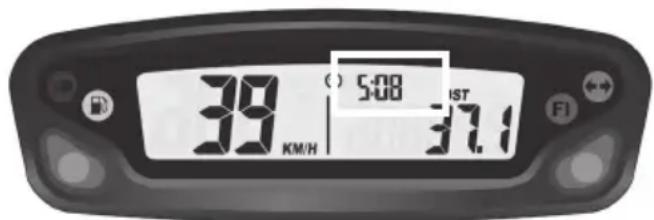

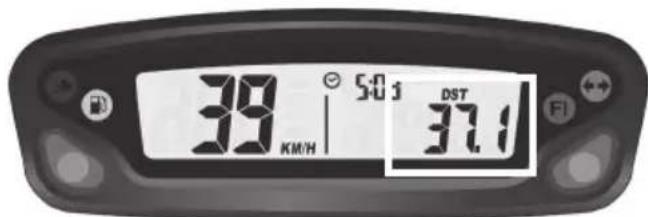

TABLEAU DE BORD, COMPTEUR

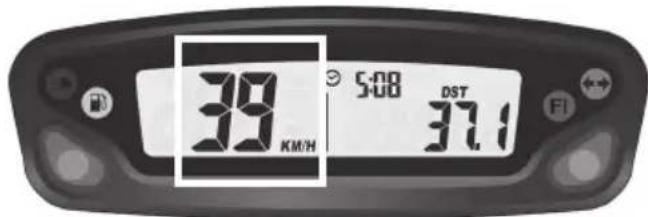

Bouton 1 : Changer écran 1,2,3 Maintien Bouton 1 : Ecran 1 : ajustement DST Ecran 2 : ajustement DST2 Bouton 2 : Changer écran 1,2,3 Maintien Bouton 2 : Ecran 1 : remise à 0 DST Ecran 2 : remise à 0 DST2 Ecran 3 : remise à 0 MAX/ AVG Maintien Boutons 1 et 2 : Mode réglage Ecran 1 : Vitesse, Heure, DST 1 Ecran 2 : Vitesse, Heure, DST2Ecran 3 : Alternance vitesse AVG/MAX, Heure de fonctionnement, ODO n Mode bouton Le véhicule n’a pas besoin d’être sous tension Bouton gauche : Permet de naviguer entre les différents écrans Entrer dans le mode DST et DST2 Permet de décrémenter la distance en mode DST Bouton droit : Permet de naviguer entre les différents écrans Permet de remettre à 0 DST/DST2, vitesse MAX/AVG (bouton maintenu 3s) Permet d’incrémenter la distance en mode DST Voyant de clignotants Voyant de feu de route Voyant FI (MIL) : défaillance du système d’injection Voyant niveau bas essence ATTENTION Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm. 16FRANÇAIS Organes de commandes et de contrôle (suite) Fonction SPD vitesse instantanée (écrans 1 et 2) : affiche la vitesse actuelle du véhicule. La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (

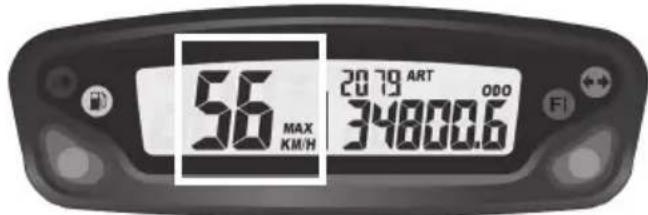

p.19) Fonction MAX vitesse maxi (écran 3) : affiche la vitesse maxi depuis la dernière mise à 0. La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (
p.19) Remise à 0 →Fonction MAX→ Bouton droit appuyé 3s→0→Mise à 0 effectuée Fonction AVG vitesse moyenne (écran 3) : affiche la vitesse moyenne du véhicule depuis la dernière mise à 0. La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (
p.19) Remise à 0 → Fonction AVG → Bouton droit appuyé 3s → 0 → Mise à 0 effectuée Fonction DST journalier kilométrique (écran 1) : affiche le kilométrage partiel parcouru par le véhicule depuis la dernière mise à 0. La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (

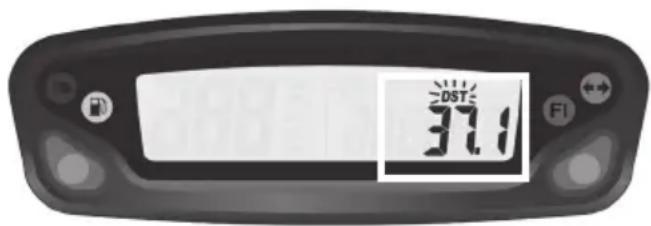

p.19) Remise à 0 → Fonction DST → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuée Fonction DST2 journalier kilométrique (écran 2) affiche le kilométrage partiel parcouru par le véhicule depuis la dernière mise à 0. La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (
p.19) Remise à 0 → Fonction DST2 → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuée Fig 1 Fonction SPD Fig 2 Fonction MAX Fig 3 Fonction AVG Fig 4 Fonction DST Fig 5 Fonction DST2 17125 SE/R Les fonctions DST et DST2 peuvent être paramétrées par l’utilisateur Paramétrage DST (écran 1) → Bouton gauche appuyé 3s → l’icône «DST» clignote
- Bouton gauche pour diminuer la valeur/ Bouton droit pour augmenter la valeur → retour écran 1 Paramétrage DST2 (écran 2) → Bouton gauche appuyé 3s → l’icône «DST2» clignote
- Bouton gauche pour diminuer la valeur/ Bouton droit pour augmenter la valeur→ retour écran 2 Organes de commandes et de contrôle (suite) Fonction ODO totaliseur (écran 3) : affiche le kilométrage total parcouru par le véhicule. La distance totale est affichée selon l’unité choisie en km/h (réglage par défaut) ou en mp/h. (
p.19) Cette information ne peut pas être remise à 0. Au delà de 399 999 km (ou miles), le compteur se remet à 0. Fonction ART heures de fonctionnement (écran 3) : affiche les heures de fonctionnement du véhicule. Cette information ne peut pas être remise à 0. Jusqu’à 99h59min → incrément minute par minute Après 99h59min et jusqu’à 9.999h
- incrément heure par heure Au delà de 9.999 heures, le compteur reste à cette valeur. Fonction Heure (écrans 1 et 2) : affiche l’heure Fonction batterie faible/erreur batterie : ->quand la tension de la batterie du compteur est inférieure à 2.4V, l’icône batterie faible apparaît à l’écran ->quand la tension de la batterie du compteur devient critique, le compteur affichera uniquement l’icône clignotante «batterie faible». Fig 6 Fonction ajustement distance Fig 7 Fonction ODO Fig 8 Fonction ART Fig 9 Fonction Heure Fig 11 Fonction batterie faible/erreur batterie 18FRANÇAIS Organes de commandes et de contrôle (suite) Fonction Rappel maintenance : permet le réglage d’un rappel pour les opérations de maintenance. Quand le décompte du rappel de maintenance arrive à 0, le témoin de maintenance apparaît à l’écran. Pour remettre à 0 ou visualiser le temps restant avant la prochaine opération de maintenance : Visualisation temps restant (écran 3) → Bouton gauche appuyé 3s → la valeur s’affiche
- pas d’action → retour à l’écran 3 Remise à 0 rappel maintenance (écran 3)→ Bouton gauche appuyé 3s → la valeur s’affiche → Bouton droit appuyé 3s → Mise à 0 effectuée (le décompte recommencera à la valeur paramétrée) Note : Si l’indicateur de maintenance est déjà à l’écran, la valeur affichée sera 0 Si l’indicateur de maintenance est désactivé (off), la valeur affichée sera OFF n Menu réglage Bouton gauche et droits pressés ensemble 3s : activation du mode réglage Bouton gauche Bouton droit Choix M/H et KM/H Choix format 24h et 12h Décrément heure du jour Décrément valeur indicateur de maintenance Incrément heure du jour Incrément valeur indicateur de maintenance UNIT (choix unité) LIFE (Circonférence roue) Ne pas modifier les réglages en grisé PPr (Nombre d’impulsions) (Format 12h/24h) (Réglage heure) (Rappel maintenance) Le changement de section se fait automatiquement toutes les 5 s Miles ou Km Défaut : km 12 ou 24h Défaut : 24h Réglage de l’heure Réglage du rappel de maintenance en heures de fonctionnement Défaut 5h (première révision) OFF : désactivé Réglage valeur 19125 SE/R

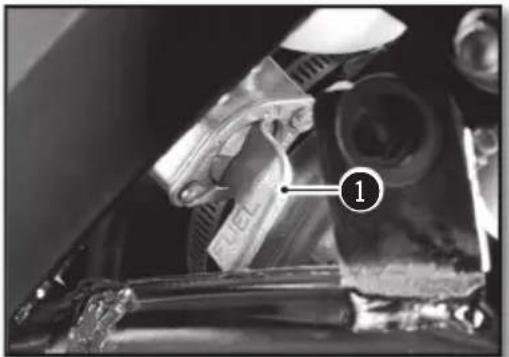

Organes de commandes et de contrôle (suite) n Robinet d’essence Le robinet d’essence est situé sur le coté droit du réservoir de carburant. La poignée
du robinet d’essence permet d’ouvrir, de fermer ou de mettre la moto en réserve. OFF ➝ alimentation en carburant fermée (aucun carburant ne s’écoule du réservoir de carburant vers le carburateur). ON ➝ alimentation en carburant ouverte (le carburant peut s’écouler du réservoir vers le carburateur). RES ➝ alimentation de la réserve en carburant ouverte (le carburant peut s’écouler du réservoir vers le carburateur). n Carburant Utiliser seulement du supercarburant sans plomb d’un indice d’octane d’au moins 95 mélangé avec de l’huile moteur 2T. n Bouchon de réservoir Ouverture : Tourner le bouchon dans le sens inverse des aiguilles d’une montre. Fermeture : Tourner le bouchon dans le sens des aiguilles d’une montre.

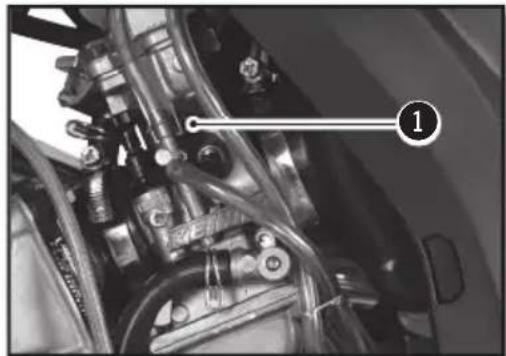

FRANÇAIS Organes de commandes et de contrôle (suite) n Starter Le starter
se trouve sur le coté gauche du carburateur. Fonction starter activée ➝ le starter est tiré vers le haut jusqu’en butée. Fonction starter désactivée ➝ le starter est enfoncé jusqu’en butée. ATTENTION Lorsque le moteur à atteint la température de fonction- nement, désactiver la fonction starter. 21125 SE/R Conduite n Démarrage moteur à froid 1. Mettre le contacteur à clé en position marche (à droite).2. Mettre le sélecteur de vitesse au point mort.3. Mettre le starter.4. Démarrer le moteur en appuyant sur le bouton démarreur, sans accélérer.5. Laisser chauffer le moteur quelques minutes.6. Enlever le starter n Démarrage moteur à chaud Suivre les instructions précédentes sans l'étape 3-5 et 6. n Changement de vitesse - Les positions du sélecteur de vitesse sont indiquées ( p.15)- Pour trouver le point mort, appuyer sur le sélecteur, lorsqu'on arrive en première (une résistance se fait sentir), relever légèrement le sélecteur.1. Fermer les gaz tout en débrayant.2. Engager la vitesse inférieure.3. Ouvrir partiellement les gaz tout en embrayant. n Stationnement - Arrêter le moteur en enlevant la clef de contact.Se familiariser avec toutes les commandes et leurs fonctions avant d'utiliser le véhicule. 22FRANÇAIS Consigne de sécurité - Ne pas rouler après avoir consommé de l'alcool. - Porter un casque homologué lors de l'utilisation du véhicule. - Garder une machine en bon état de marche et l'entretenir correctement accroît sa fiabilité et la sécurité lors de son utilisation. - L'essence est inflammable, faire le plein d'essence moteur à l'arrêt. - Les fumées d'échappement sont toxiques, il ne faut jamais mettre en marche le moteur dans un local fermé. - Toujours stationner le véhicule sur un sol dur et plat, ne pas stationner le véhicule en pente ou sur un sol mou. Toujours contrôler l'équilibre du véhicule. - Vérifier quotidiennement avant de prendre la route les points suivants : Pneumatiques : Usure et pression Huile moteur : Niveau (
p.32 à 33) Essence : Niveau + Absence de fuites Chaîne de transmission : Flèche (
p.45) Direction : Pas de blocage Freins : Fonctionnement, jeu, pas de fuite du liquide, usure des plaquettes (
p.54 à 58) Poignée de gaz : Jeu (
p.27) Embrayage : Jeu (
p.46 à 47) Equipement électrique : Fonctionnement de l'avertisseur sonore et des feux
p.12 à p.14) Serrage (écrou, boulons...) : Vérifier que tous les composants du véhicule sont bien fixés
p.67) Si au cours de ces contrôles vous constatez une anomalie, consulter le chapitre Entretien et Réglages de ce manuel ou adressez-vous à un concessionnaire Sherco. 23125 SE/R

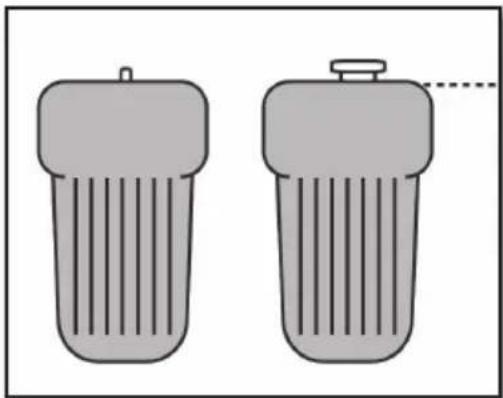

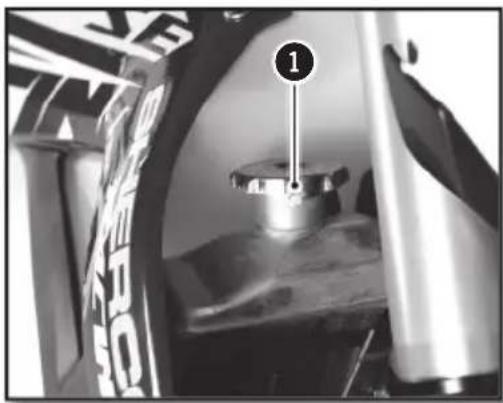

Système de refroidissement CONTRÔLE DU NIVEAU DE LIQUIDE DE REFROIDISSEMENT ATTENTION - Le liquide chaud peut provoquer de graves blessures. - Le liquide de refroidissement est nocif - En cas de contact avec la peau ou les yeux, ou d’ingestion, ou des blessures occasionnées par le liquide chaud : CONSULTEZ UN MEDECIN - Utiliser des gants de protection. - Ne pas remplacer le liquide de refroidissement par de l’eau ou de l’antige l : cela pourrait endommager votre moteur. - Effectuer les opérations de contrôle et de remplis- sage du liquide de refroidissement moteur froid ATTENTION Il est important de respecter cette méthode. Le manque de liquide ou la présence d’une poche d’air dans le radiateur gauche peut entrainer des dommages graves au moteur. - Placer la moto à la verticale sur une surface horizontale. - Dévisser le bouchon
Remplir de liquide jusqu’au haut du radiateur. Pencher la moto sur la droite. Compléter de liquide jusqu’au haut du radiateur. Remettre le bouchon 1 et vérifier sa bonne position. Liquide de refroidissement Minerva Perma Universal D 4 saisons -25°C Moto horizontal
FRANÇAIS Système de refroidissement

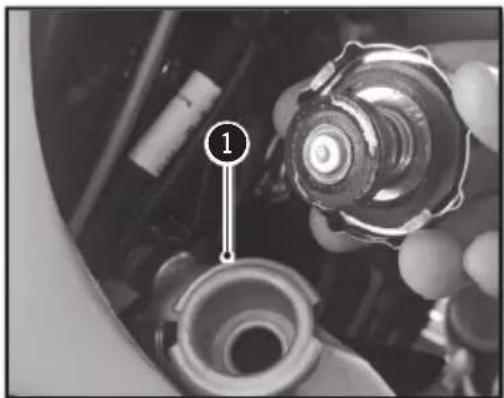

VIDANGE DU LIQUIDE DE REFROIDISSEMENT

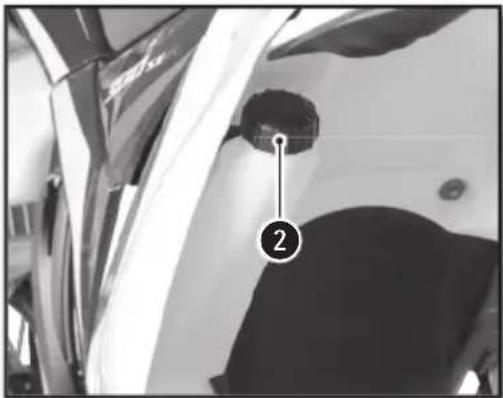

Vérifier le niveau de liquide dans le vase d’expansion. Le liquide doit arriver au niveau de la marque repère «LEVEL». Si le niveau n’est pas correct, dévisser le bouchon
Remplir de liquide jusqu’à la marque «LEVEL» Liquide de refroidissement Minerva Perma Universal D 4 saisons -25°C Revisser le bouchon

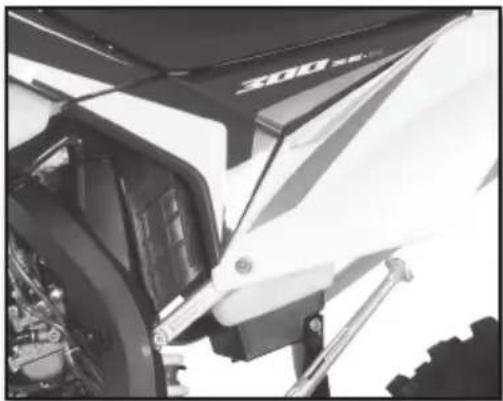

ATTENTION S’assurer que la moto est bien verticale et sur sol horizontal. - Placer un récipient sous la moto - Retirer le bouchon
- Laisser couler le liquide
NOTE Pour protéger l’environnement déposer le liquide vidangé dans un centre de collecte. 25125 SE/R

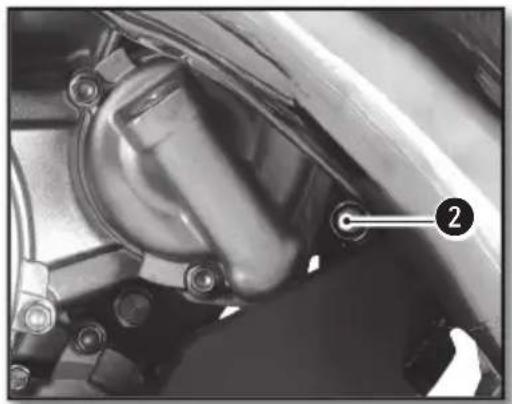

Système de refroidissement (suite)
avec un joint neuf - Verser par l’orifice du bouchon
le liquide de refroidissement neuf. Liquide de refroidissement Minerva Perma Universal D 4 saisons -25°C Vis de vidange Liquide de refroidissement M6X70 8Nm - Continuer le remplissage. - Une fois le niveau atteint : (Environ 1,1 litre) - Remettre la moto sur sa béquille latérale et reprendre les opérations de contrôle de niveau
FRANÇAIS Réglage moteur CONTRÔLER LE JEU DU CÂBLE D’ACCÉLÉRATEUR Guidon en position droite, vérifier que le jeu à la poignée est correct. Jeu du câble d’accélérateur 2....4mm Si le jeu n’est pas correct, régler le jeu du câble d’accélérateur. (
ci-dessous) Démarrer la moto et la laisser fonctionner au ralenti. Tourner le guidon et vérifier que le ralenti est constant. Si le régime change, régler le jeu du câble d’accélérateur. (

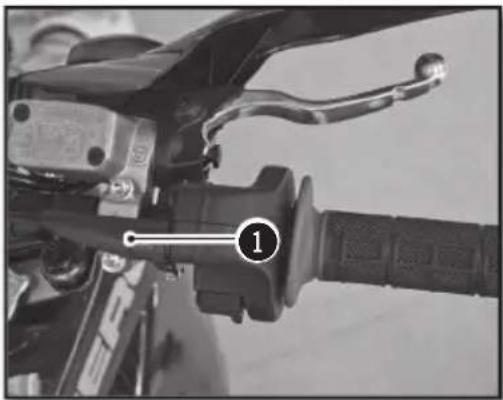

ci-dessous) n Le jeu du câble de gaz n Régler le jeu du câble de gaz Régler la tension du câble de gaz au niveau de la poignée à l’aide du tendeur

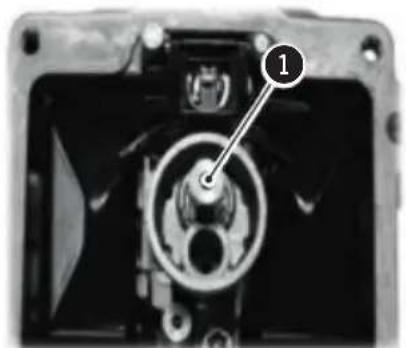

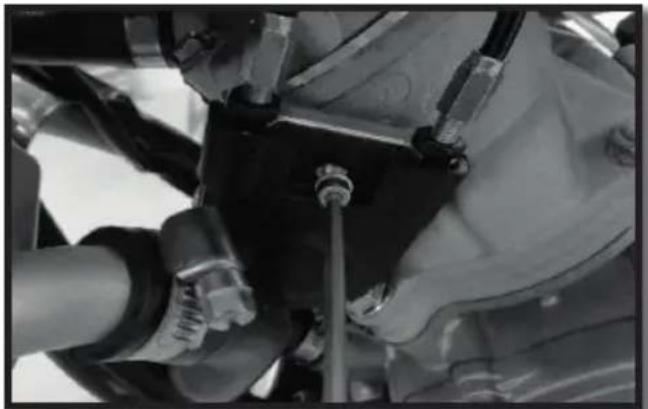

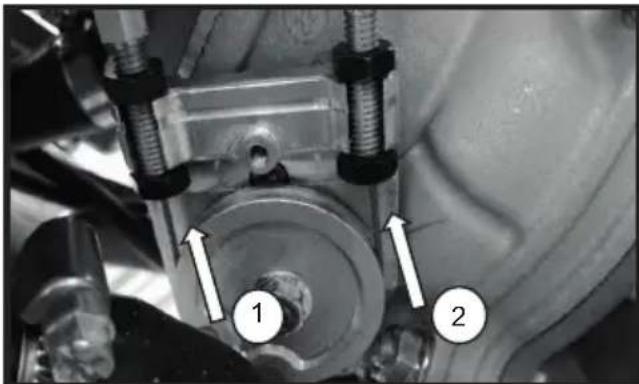

Déposer les deux vis M4 et retirer le cache de poulie de valve.
Mettre le contact sur ON

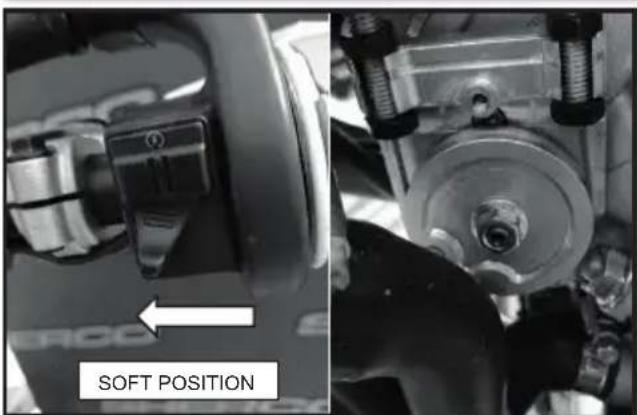

Mettre le contacteur de cartographie sur la position « Soft » (vers la gauche).
Attendre la fin de l’initialisation du moteur
électrique de valves et son arrêt.

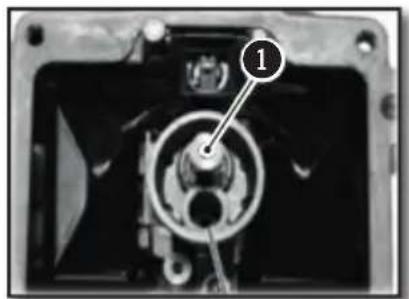

Contrôler que la poulie soit en butée fermée (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble gauche [1] de sorte qu’il soit tendu et que le [2] est un léger jeu.

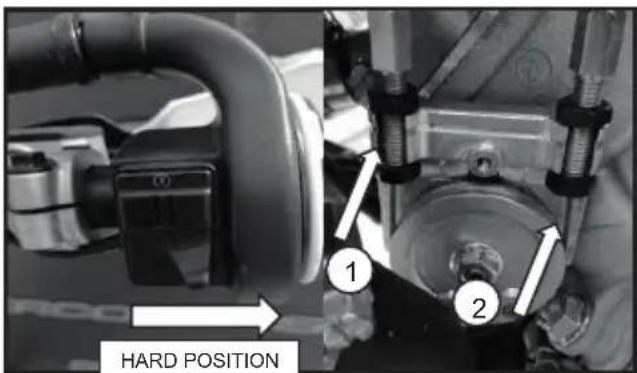

Mettre le contacteur de cartographie sur la position « Hard » (vers la droite).
Contrôler que la poulie soit en butée ouverte (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble droit [2] de sorte qu’il soit tendu et que le câble [1] est un léger jeu
- Déposer les deux vis M4 et retirer le cache de poulie de valve. - Mettre le contact sur ON - Mettre le contacteur de cartographie sur la position " Soft " (vers la gauche). - Attendre la fin de l'initialisation du moteur électrique de valves et son arrêt. - Contrôler que la poulie soit en butée fermée (avec une clé de 10) et ne pivote plus. - Procéder au réglage de la tension du câble gauche [1] de sorte qu'il soit tendu et que le [2] ai un léger jeu. - Mettre le contacteur de cartographie sur la position " Hard " (vers la droite). - Contrôler que la poulie soit en butée ouverte (avec une clé de 10) et ne pivote plus. - Procéder au réglage de la tension du câble droit [2] de sorte qu'il soit tendu et que le câble [1] ai un léger jeu.
D'ÉCHAPPEMENT Réglage moteur (suite) Réglage moteur (suite) 28FRANÇAIS Réglage moteur (suite)

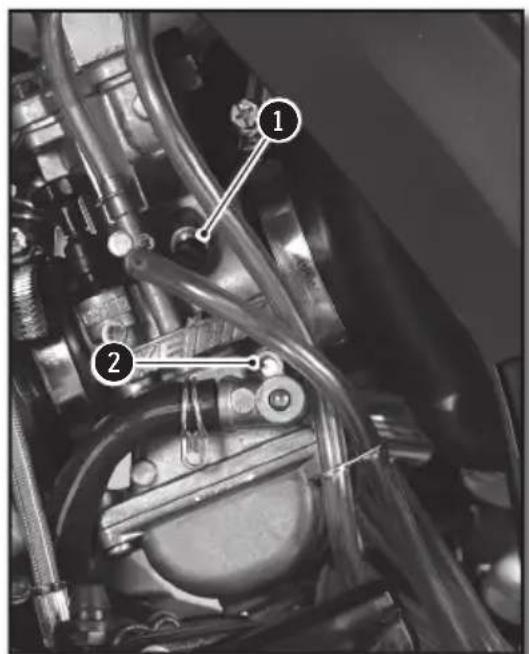

RÉGLAGE DE LA CARBURATION
Ouverture Boisseau et influences : La composition du mélange (Air-Essence) est fonction de l'ouverture du boisseau :
- Plage de ralenti A : De 0 à d'ouverture du boisseau, cette plage est régulée par le biais de la vis de réglage
et de la vis de régulation d'air de ralenti
- Plage de transition B : De à ¼ d'ouverture du boisseau, cette plage est régulée par le biais du gicleur de ralenti et par la forme du boisseau.
- Plage de régime partiel C : De ¼ à ¾ d'ouverture du boisseau, cette plage est régulée par le biais de l'aiguille de gicleur (forme et position). Dans la plage inférieur, le réglage du ralenti et, en plage supérieur, le gicleur principal entrent en ligne de compte pour la régulation du moteur.
- Pleine charge D : De ¾ à pleine ouverture, cette plage est régulée par le biais du gicleur principal et de l'aiguille de gicleur. Réglage moteur (suite)

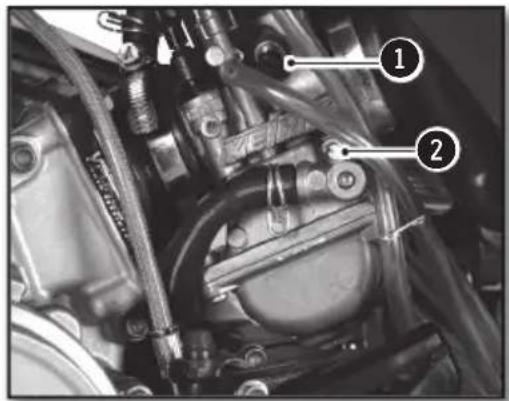

DE RALENTI - La vis de réglage
permet de régler le régime de ralenti. - La vis de régulation de l’air de ralenti
permet de régler le mélange du régime de ralenti. Démarrer la moto et la faire monter en température. Régler le ralenti (vis de réglage

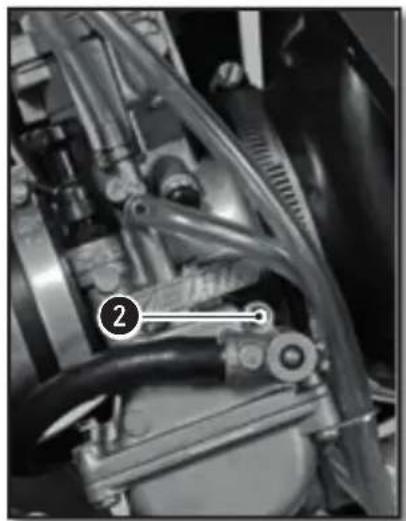

2000 +/- 100 tr/nin Visser la vis de réglementation 2 jusqu’en butée, et desserrer 1 T (réglage de base) Régime de ralenti 2000 +/- 100 tr/min Réglage de vis d’air 1T 1/4 29125 SE/R Aiguille : Gicleur principal : L'aiguille possède 5 crans de réglage, 1 à 5, PAUVRE à RICHE. La référence de l'aiguille est gravée sur celle-ci. Sur les tableaux de réglage, la position du clip est définie à partir de la position haute. Le gicleur principal est située au repère
Sa taille est gravé sur celui ci. Gicleur de ralenti et vis de richesse : Pour contrôler la plage de ralenti A et de transition B, vous pouvez jouer sur le gicleur de ralenti
(sa taille est gravée sur celui ci), et la vis de richesse
Visser la vis de richesse de ralenti revient à enrichir le mélange. Procéder par 1/8 de tour, si vous sortez de la plage de 1T à 2.5 T, modifier la taille de votre gicleur de ralenti.
❱❘ Tableau de réglage carburation SE-R 125 : 31125 SE/R
- Déposer le sabot moteur ( p.47)- Effectuer la vidange de l’huile moteur chaud ATTENTION Utiliser des gants de protection.- Positionner la moto verticalement, sur sol horizontal.- Placer un récipient sous la moto pour récupérer l'huile usagée.- Dévisser le bouchon - Dévisser le bouchon - Laisser couler l'huile- Nettoyer les bouchons
avec un dégraissant. - Reposer les bouchons
Bouchon M16 15Nm- Dévisser le bouchon de remplissage d’huile moteur
- Remplir d’huile moteurHuile moteur 0,5lSAE 10W40- Reposer le sabot moteur REMPLISSAGE D’HUILE DE BOÎTE À VITESSE ATTENTION Pour protéger l’environnement, les huiles et filtres usagés doivent être déposés dans un centre de collecte et non pas dans les égouts ou dans la nature.

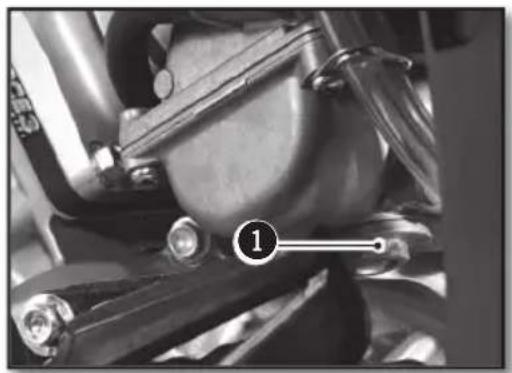

FRANÇAIS Entretien moteur (suite) n Vidanger la cuve à niveau constant du carburateur - Déposer un chiffon sous le carburateur pour absorber le carburant qui fuit. - Retirer la vis d’arrêt
- Laisser le carburant s’écouler entièrement. - Mettre le bouchon en place et serrer. 33125 SE/R
Réglage partie cycle
Les tés de fourche comportent deux trous séparés par une distance A. Distance entre les trous A 13mm Les pontets de guidon sont excentrés d’une distance B Excentration des pontets B 4mm La moto est livrée d’origine avec le guidon en position reculée. Retirer les quatre vis
. Retirer les brides de guidon et retirer le guidon. Retirer les deux vis
. Retirer les pontets et les placer dans la position souhaitée. Vis de fixation de pontets M10x35 40Nm Loctite
Remonter le guidon et les brides. Mettre les quatre vis
en place et serrer uniformément. Vis de fixation brides de guidon M8x25 24Nm Le guidon peut aussi être orienté par rapport au pontets.
FRANÇAIS Réglage partie cycle RÉGLAGE DES BUTÉES DE DIRECTION RÉGLAGE DE BASE DE LA PARTIE CYCLE EN FONCTION DU PILOTE Poids standard du pilote (avec équipement) 75 à 85kg Si le poids du pilote ne correspond pas à la norme, compenser en modifiant la raideur des ressorts (fourche et amortisseur). L’angle de braquage peut-être modifié en utilisant les vis de réglages situées sur les bords inférieurs de la colonne de direction. Desserrer l’écrou
jusqu’à ce que vous ayez l’angle de braquage souhaité. Serrer l’écrou et faites la même opération de l’autre côté Ecrou blocage butée de direction M8 20Nm 35125 SE/R Fourche (XPLOR) Note: Pour les réglages, tourner dans le sens des aiguilles d’une montre jusqu’en butée puis suivre les indications ci-dessous.
RÉGLAGES - FOURCHE WP XPLOR
125 SE/R Compression (A) Confort 14 clics en arrière Standard 12 clics en arrière Sport 10 clics en arrière Détente (B) Confort 14 clics en arrière Standard 12 clics en arrière Sport 10 clics en arrière Précontrainte (C) Confort 0 tour (+0) Standard 1 tour (+3) Sport 2 tours (+6) Raideur ressort Poids du pilote: 65-75 kg
Poids du pilote: 75-85 kg
Poids du pilote 85-95 kg
Quantité d'huile Standard 606 ml Hauteur du niveau d'huile depuis le haut du tube Standard 100 mm Min-Max 90-120 mm Type d'huile SAE 4 Longueur du ressort avec l'entretoise de précontrainte 474 mm Réglage partie cycle (suite)
détermine le comportement de l’amortisseur sur les compressions lentes (sensibilité). Tourner la vis dans le sens des aiguilles d’une montre augmente le frein hydraulique (et vice-versa). Tourner dans le sens des aiguilles d’une montre la vis
, avec un tournevis, jusqu’en butée puis revenir en arrière du nombre de clics prescrit. Ne pas desserrer l’écrou
détermine le comportement de l’amortisseur sur les compressions rapides (gros chocs). Tourner la vis dans le sens des aiguilles d’une montre augmente le frein hydraulique (et vice-versa). Tourner dans le sens des aiguilles d’une montre la vis
, avec une clé à douille, jusqu’en butée puis revenir en arrière du nombre de clics prescrit. Ne pas desserrer l’écrou
RÉGLAGE DE LA DÉTENTE DE L’AMORTISSEUR CONTRÔLE DE L’ENFONCEMENT À VIDE DE L’AMORTISSEUR La moto sur trépied Mesurer la côte R1 entre un point fixe du châssis et l’axe des roues. La moto sur ses roues Mesurer la côte R2 entre le même point fixe du châssis et l’axe des roues. L’enfoncement statique est la différence R1-R2. Enfoncement statique 30mm Si l’enfoncement statique n’est pas conforme, régler la précontrainte de l’amortisseur (
détermine le comportement de l’amortisseur en détente. Tourner la vis dans le sens des aiguilles d’une montre augmente le frein hydraulique (et vice-versa). Tourner dans le sens des aiguilles d’une montre la vis
jusqu’en butée puis revenir en arrière du nombre de clics prescrit. Réglage de détente Confort 15 clics Standard 12 clics Sport 6 clics CONTRÔLE DE L’ENFONCEMENT EN CHARGE DE L’AMORTISSEUR Le pilote sur la moto Mesurer la côte R3 entre le même point fixe du châssis et l’axe des roues. L’enfoncement en charge est la différence R1-R3. Enfoncement en charge 95mm à 105mm Si l’enfoncement en charge n’est pas conforme, changer le ressort. (
p.39) Réglage partie cycle (suite)
FRANÇAIS Réglage partie cycle (suite) MODIFICATION DE LA PRÉCONTRAINTE DE L’AMORTISSEUR Déposer l’amortisseur et le nettoyer (
Desserrer / serrer la bague plastique rouge
selon la valeur d'enfoncement à vide mesuré. Indications Desserrage d’un tour Augmente de 3mm la valeur de l'enfon- cement à vide Serrage d’un tour Réduit de 3mm la valeur de l’enfonce- ment à vide Resserrer le collier
(couple de serrage vis : 5Nm) Remonter l’amortisseur (
p.49) Contrôler l’enfoncement à vide (
Déposer l’amortisseur et le nettoyer. (
p.48) Choisir et installer un ressort en fonction de votre poids. Raideur du ressort Poids du pilote (avec équipement) : 65-75kg 42N/mm Poids du pilote (avec équipement) : 75-85kg 45N/mm Poids du pilote (avec équipement) : 85-95kg 48N/mm Remonter l’amortisseur. Contrôler l’enfoncement en charge (
p.38) Régler la détente (
Déverrouiller d’un quart de tour dans le sens inverse des aiguilles d’une montre la vis Dzeus
de la selle. Déposer la selle en la tirant vers l’arrière de la moto.
REMONTAGE DE LA SELLE
Reposer la selle vers l’avant en vous assurant que la gorge
est engagée dans le plot
du réservoir. Les encoches
dans la selle doivent passer dans les languettes de la boucle arrière
prévues à cet effet. Verrouiller la vis Dzeus d’un quart de tour dans le sens des aiguilles d’une montre.
DÉPOSE DU FILTRE À AIR
Le filtre à air est un élément vital pour le bon fonctionnement de votre moteur. Son entretien est donc primordial. Un filtre à air encrassé diminue la performance de votre moto, augmente la consommation d’essence et, au pire, des impuretés peuvent passer dans le moteur et provoquer une usure prématurée. Démonter la selle (
voir ci-dessus) Dévisser la vis moletée
Sortir le filtre avec son support plastique
Séparer le filtre de son support plastique.
Nettoyer la mousse de filtre à air avec un nettoyant liquide spécial et le laisser sécher. INFO Ne pas nettoyer le filtre à air à l’aide d’un solvant ou d’essence. Nettoyant filtre à air Minerva nettoyant filtre INFO Ne pas essorer le filtre en le tordant. Le presser seulement. Imprégner le filtre à air d’une huile de filtre Huile pour filtre Minerva Protect Air Nettoyer si nécessaire avec un chiffon l’intérieur de la boîte à air.
Repositionner l’élément filtrant sur son support. Veiller à bien l’engager sur les six ergots
Appliquer une pellicule de graisse sur la face avant du filtre. Réinstaller le filtre avec son support en prenant un soin particulier à son centrage. Remonter la vis moleté
Vérifier que le filtre à air est bien en place. Remonter la selle (
du réservoir. Sortir la durite de mise à l’air
du Té supérieur de fourche. Débrancher la durite d’essence du carburateur
Eviter la pénétration d’impuretés dans la durite d’essence. Cela peut conduire à un disfonction- nement du carburateur. Dévisser les vis
des ouïes droite et gauche. Dégager latéralement les deux ouïes des radiateurs et retirer le réservoir vers le haut. DÉMONTAGE DU RÉSERVOIR D’ESSENCE
FRANÇAIS Entretien partie cycle (suite) S’assurer du bon positionnement du câble de gaz
et de la durite d’embrayage
Installer le réservoir en écartant les ouïes de radiateur et vérifier qu’aucun câble ou durite ne soit pincé. Vérifier l’ajustement des plaques latérales avec les ouïes de réservoir. Brancher la durite d’essence au carburateur
du réservoir avec leur bague en caoutchouc. Monter les vis des ouïes de radiateur Vis châssis M6 10Nm Installer la durite de mise à l’air dans le trou du Té supérieur. Remonter la selle (
p.40) Après quelque temps de fonctionnement, l’air s’accumule sous pression dans la fourche. Toutes les 5 à 10 heures d’utilisation (selon l’intensité), il faut procéder à la purge. A froid, fourche complètement détendue, retirer puis resserrer les vis
sur chaque bouchon de fourche.
43125 SE/R Entretien partie cycle (suite) Moto sur trépied. Démonter la roue avant (
p.50) Démonter les protections de fourche. Faire glisser les cache-poussières vers le bas. Nettoyer et lubrifier les cache-poussières et les tube de fourche. Lubrifiant universel Minerva F4 Remonter les cache-poussières et nettoyer l’huile superflue. Remonter les protection de fourche Remonter la roue avant (
p.50) Descendre la moto du trépied. Moto sur trépied. Exercer un effort d’avant en arrière sur les bras de fourche. On ne doit sentir aucun jeu dans les roulements de direction. Faire tourner le guidon de droite à gauche. On ne doit sentir aucune résistance dans les roulements de direction. En cas de jeu et/ou de résistance, régler le jeu des roulements et/ou les changer. Régler le jeu des roulements (
FRANÇAIS Entretien partie cycle (suite) Moto sur trépied. Desserrer les vis
et le resserrer Ecrou de direction M20 30Nm Serrer les vis
Contrôler le jeu des roulements de direction
NOTE Les roulements doivent être graissés au moins une fois par an avec de la graisse. Nettoyer régulièrement la chaîne augmente considérablement sa durée de vie. Nettoyer la chaîne et appliquer du lubrifiant pour chaîne Nettoyant pour chaîne Minerva Moto sur trépied. Pousser la chaîne vers le haut et mesurer la tension de chaîne comme indiqué sur le schéma. Tension de chaîne 50mm...53mm Si la tension de chaîne n’est pas correcte, reportez vous à l’ajustement de la chaîne. (
CONTRÔLE DE LA TENSION DE CHAÎNE Lubrifiant aérosol pour chaîne Minerva Lub’ Chain 45125 SE/R
Entretien partie cycle (suite) ATTENTION Une mauvaise tension de la chaîne peut provoquer des dégâts mécaniques.Moto sur trépied. Dévisser l’écrou Dévisser les écrous Dévisser ou visser les vis jusqu’à avoir la tension correcte de la chaîneTension de chaîne 50mm...53mmContrôler la symétrie des deux côtés à l’aide des marques Visser les vis Serrer l’écrou Ecrou axe arrière M24 100NmRetirer la moto du trépied. NOTE La pièce glissante est destinée pour s’adapter à des chaînes plus longues en la tournant de 180°.La position du levier peut-être modifié en fonction de la physionomie du pilote. - Tourner la molette
dans le sens des aiguilles d’une montre fait se rapprocher le levier. 46B
dans le sens inverse des aiguilles d’une montre fait s’éloigner le levier Garde A ≥3mm
ATTENTION - Le liquide hydraulique est très corrosif Il peut être dangereux pour la peau.- Lire attentivement les recommandations sur l’emballage Positionner le maître cylindre horizontalement. - Enlever les deux vis
- Contrôler le niveau de liquide et le compléter si nécessaire. Niveau de liquide de frein sous le rebord du bocal. 4mm Minerva liquide de frein DOT 4 - Reposer le couvercle avec la membrane et les deux vis.
et retirer le sabot moteur 47125 SE/R
Moto sur trépied. Démonter la plaque latérale droite Retirer les vis
.Retirer le silencieux d’échappement.
ATTENTION Ne pas démonter le silencieux après avoir fait fonctionner la moto. Risque de brulure important. Démonter l’axe
Enlever la vis supérieur d’amortisseur. Retirer l’amortisseur par le haut côté droit. Entretien partie cycle (suite)
Positionner l’amortisseur par le haut. Mettre la vis supérieur d’amortisseur et serrer. Vis supérieur d’amortisseur M10 40Nm Loctite
Positionner la biellette delta et la biellette H. Mettre la vis
et serrer. Vis inférieur d’amortisseur M10 40Nm Loctite
et serrer. Axe de biellette M12 40Nm Remonter le pot d’échappement, les ressorts et le 2 silents bloc. Remonter le silencieux arrière et serrer les vis
avec les écrous nylstop. Vis châssis M6 10Nm Remonter la plaque latérale droite. Retirer la moto du trépied. 49125 SE/R
Moto sur trépied. Dévisser les deux vis
Dévisser les deux vis
Extraire l’axe par le côté droit. Enlever la roue de la fourche. ATTENTION Ne pas actionner le levier de frein avant quand la roue avant est retirée. Vérifier que le disques de frein ne soit pas souillé d’huile ou de graisse. Dans ce cas, nettoyer le disques avec du nettoyant pour freins. Nettoyant pour freins Minerva nettoyant et dégraissant freins Installer l’entretoise
sur le côté gauche du moyeu de roue Installer la roue avant dans la fourche et monter l’axe en l’ayant préalablement graissé. Serrer les vis
Vis de pied de fourche M8 12Nm Mettre l’écrou
en place et serrer Ecrou d’axe de roue avant M20 25Nm Serrer les vis côté droit de la moto Vis de pied de fourche M8 12Nm Actionner plusieurs fois le levier de frein avant jusqu’à ce que les plaquettes touchent le disque. Retirer la moto du trépied et enfoncer la fourche plusieurs fois. Roues, pneus
Installer la moto sur un trépied. - Dévisser l’écrou
et extraire la pièce glissante
avec un marteau nylon - Sortir l’axe - Déplacer la roue le plus en avant possible - Extraire la chaine et la roue. ATTENTION Ne pas actionner la pédale de frein arrière quand la roue arrière est retirée. Vérifier que le disques de frein ne soit pas souillé d’huile ou de graisse. Dans ce cas, nettoyer le disques avec du nettoyant pour freins. Nettoyant pour freins Minerva nettoyant et dégraissant freins Vérifier que les deux entretoises
de roues soient bien en position. 51125 SE/R
Roues, pneus (suite) CONTRÔLE DE LA PRESSION DES PNEUMATIQUES Contrôler régulièrement la pression des pneuma- tiques avec un manomètre de précision. - Enlever le bouchon de valve. - Vérifier la pression d’air quand le pneu est froid. Pression d’air du pneu en utilisation tout terrain Avant 0,9bar Arrière 0,9bar Si la pression n’est pas conforme au tableau ci-dessus : - Corriger la pression - Remettre le bouchon de valve. Positionner les tendeurs de chaîne
et installer l’écrou
mais ne pas serrer. Contrôler la tension de chaîne (
p.45) Serrer l’écrou
Ecrou d’axe de roue arrière M24 100Nm Actionner plusieurs fois la pédale de frein arrière avant jusqu’à ce que les plaquettes touchent le disque. Retirer la moto du trépied. Installer la roue dans le bras et insérer l’axe de roue préalablement graissé. Monter la chaîne. 52FRANÇAIS Roues, pneus (suite)
VÉRIFICATION DE LA TENSION DES RAYONS - Contrôler régulièrement la profondeur de la bande de roulement. Profondeur bande de roulement ≥3mm Si la profondeur est inférieure à la valeur indiquée : - Changer le pneumatique Vérifier l’absence de coupures, fentes, clous, objets pointus ou de hernies sur le pneumatique. Si le pneumatique est endommagé : - Changer le pneumatique Ne pas négliger le contrôle et la tension des rayons ATTENTION Une bonne tension assure stabilité et sécurité de pilotage. - Faire une vérification avant et après chaque utilisation de la moto, plus particulièrement si elle est neuve ou en cas de changement de rayons. - Avec un tournevis, frapper légèrement sur chaque rayon. le son doit être clair. 53125 SE/R
Garde du levier de frein avant ≥3mm Si la garde ne correspond pas aux indications, suivez les instructions suivantes : Régler la garde à l’aide de la vis de réglage
- Tourner dans le sens des aiguilles d’une montre pour éloigner le levier - Tourner dans le sens inverse des aiguilles d’une montre pour rapprocher le levier. Mettre le bocal en position horizontale. Vérifier le niveau du liquide au travers du voyant. S’assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute. MIN Si le niveau est inférieur au repère MIN, faire l’appoint de liquide selon les instructions ci-dessous.
ATTENTION - Le liquide hydraulique est très corrosif.- Il peut être dangereux pour la peau.- Lire attentivement les recommandations sur l’emballage - Dévisser les deux vis
Enlever le couvercle
Remplir le bocal avec du liquide de frein jusqu’au repère
- Actionner plusieurs fois la pédale Garde pédale de frein arrière 3mm ≥
Si la garde ne correspond pas aux indications, reportez-vous au réglage de la garde. (
ci-dessus) La position de la pédale de frein se règle comme suit : débloquer le contre écrou
puis visser ou dévisser la vis
afin de trouver la position désirée. Serrer l’écrou une fois la pédale réglée Ecrou de butée de pédale de frein M6 10Nm Vérifier la garde (
jusqu’à ce que la garde soit correcte. Garde pédale de frein arrière 3mm ≥
Remplir de liquide jusqu’au repère
Minerva liquide de frein DOT 4 - Reposer la membrane et le couvercle avec son joint torique.
Positionner la moto sur une surface plane. Vérifier le niveau du liquide au travers du voyant. S’assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute. MIN Si le niveau est inférieur au repère MIN, faire l’appoint de liquide selon les instructions ci-dessous CONTRÔLE DU NIVEAU DE LIQUIDE FREIN ARRIÈRE COMPLÉMENT DE LIQUIDE DE FREIN ARRIÈRE 56A
- Retirer les plaquettes de frein. Ne pas actionner le levier de frein avant ou la pédale de frein arrière quand les plaquettes sont retirées. Vérifier l’usure des plaquettes Epaisseur minimum des plaquettes
≥1mm Si le remplacement est nécessaire, toujours changer les plaquettes par paire. Vérifier que les disques de frein ne soient pas souillés d’huile ou de graisse. Dans ce cas, nettoyer les disques avec du nettoyant pour freins. Nettoyant pour freins Minerva nettoyant et dégraissant freins DÉMONTAGE DES PLAQUETTES DE FREIN AVANT ET ARRIÈRE CONTRÔLE DES PLAQUETTES DE FREIN AVANT ET ARRIÈRE
Freins (suite) Désactiver tous les consommateurs et arrêter le moteur. ATTENTION - 125 SE : vérifier que le contacteur à clef est sur off.Risque important d’endommagement du CDI. - Démonter la selle (
p.40) - Démonter le filtre à air (
p.40). La batterie est placée au fond du boitier de filtre. - Démonter les deux vis
de la pièce de maintien de la batterie. - Débrancher le câble négatif
de la batterie. - Débrancher le câble positif
de la batterie. - Enlever la batterie par le haut. Installer de nouvelles plaquettes Remonter les deux axes
Vérifier les niveaux de liquide de frein et compléter si nécessaire. (
p.54 et 56) ATTENTION Ne pas utiliser la moto tant que le levier de frein et la pédale ne sont pas opérationnels. «Pomper» à plusieurs reprises avec le levier/la pédale jusqu’à ce que les plaquettes soient au contact des disques.
DÉPOSE DE LA BATTERIE
Entretien circuit électrique
FRANÇAIS Entretien circuit électrique (suite) - Enfiler la batterie dans son logement. - Connecter le câble positif à la batterie. - Connecter le câble négatif à la batterie. - Installer la pièce de maintien de la batterie et serrer les deux vis
Vis châssis M6 10Nm - Vérifier le positionnement des câbles de batterie pour qu’ils ne gênent pas lors de la manipulation du filtre à air. - Remonter le filtre à air (
p.40). La batterie est de type sans entretien. Si le véhicule reste non utilisé pour une longue période, il est recommandé de déconnecter la batterie et de l’entreposer dans un endroit sec. Dépose de la batterie (
p.58) Vérifier à l’aide d’un voltmètre la tension de la batterie : Tension batterie >12.5V Si la tension est insuffisante, déposer la batterie et recharger la à l’aide d’un chargeur. Charge batterie (12V) 0.5A pendant 10 heures ou 5A pendant 30min Déconnecter le chargeur en fin de charge. Installer la batterie (
Entretien circuit électrique (suite) Démonter la selle (
se trouve sur le relais de démarreur. Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur. Fusible principal 30A Mettre un nouveau fusible de réserve dans la boîte à fusible. - Remonter la selle (
p.40) Le fusible de protection faisceau lumière se trouve
sous le montant supérieur de la boucle arrière côté droit de la moto. Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur. Fusible de protection faisceau lumière 15A - Remonter la selle (
p.40). Mettre le contact sur off. Dégrafer les caoutchoucs droit et gauche
de chaque côté de la fourche. Désengager l’ensemble durite de frein/câble de compteur du guide supérieur et inférieur. Dégager la plaque phare vers le haut Débrancher le connecteur
FRANÇAIS Entretien circuit électrique (suite) Brancher le connecteur électrique. Engager la plaque phare en s’assurant que les trous
de la plaque phare soient en place dans les pions
du garde boue. Faire passer l’ensemble durite de frein/câble de compteur dans les guides supérieur et inférieur
Attacher les brides en caoutchoucs. Contrôler le réglage de la portée du phare
Déposer la plaque phare et le phare (
Tourner d’un quart de tour la douille dans le sens contraire des aiguilles d’une montre pour l’extraire du phare. Appuyer légèrement sur l’ampoule tout en tournant dans le sens inverse des aiguilles d’une montre et l’extraire de la douille. Mettre en place une nouvelle ampoule
Ampoule de phare S2 12V 35/35W Revisser la douille avec l’ampoule dans le phare en vissant dans le sens des aiguilles d’une montre. Repositionner la protection caoutchouc
se remplace simplement en retirant la douille du réflecteur. Veilleuse W5W 12V 5W Reposer la plaque phare et le phare (
Entretien circuit électrique (suite) La portée se règle avec une moto en état de fonctionnement avec son pilote. Pour régler la portée du phare, visser ou dévisser la vis
à la base du phare. Visser la vis
augmente la portée du phare. Dévisser la vis
diminue la portée du phare.
1. Déposer la plaque phare et le phare (
pour pouvoir accéder aux vis de compteur (125 SE/R).
et retirer le compteur en le sortant vers le haut.
4. Débrancher les 3 connecteurs du compteur.
5. Ouvrir le compteur à l’aide d’une pièce.
6. Installer une nouvelle batterie (marquage
sur le haut) Batterie de compteur CR 2032 3V
7. Remonter le capot en prenant garde de ne
pas endommager le joint silicone.
8. Vérifier que le compteur fonctionne.
9. Rebrancher les connecteurs du compteur.
10. Réinstaller le compteur sur le support.
et remettre la centrale clignotant.
13. Régler le compteur (
p.19) RÉGLER LA PORTÉE DU PHARE REMPLACER LA BATTERIE DU COMPTEUR (125 SE/R) 62FRANÇAIS SHERCO vous conseille de laver votre 125 SE/R aussi souvent que possible afin de maintenir son bon état de marche et de prolonger sa durée de vie.
1. Boucher la sortie du silencieux d’échap-
pement et le filtre à air (sac plastique + élastique ou un bouchon spécial).
2. Pour dégraisser le moteur, appliquer
du dégraissant, nettoyer avec un pinceau puis, rincer le moteur avec un tuyau d’arrosage.
3. Laver le reste du véhicule avec de l’eau
4. Rincer à l’eau claire.
5. Sécher avec une peau de chamois ou un
chiffon propre et doux.
6. Sécher la chaîne et la lubrifier avec une
graisse spéciale chaîne
7. Une fois le nettoyage terminé, enlever les
protections du filtre à air et de l’échappe- ment, démarrer le moteur et le laisser tourner quelques minutes au ralenti. Éviter l’utilisation de matériel à haute pression qui risque de provoquer des infiltra- tions d’eau dans les roulements, la fourche avant... et qui entraîne des dommages très importants. Utiliser un détergent de force moyenne. Avant d’entreposer le véhicule pendant une longue durée (plus de 2 mois), suivez les instructions suivantes :
1. Laver toute la moto.
2. Vider le réservoir d’essence
3. Démonter la bougie et injecter un spray
à l’intérieur du moteur par le trou de la bougie. Remonter la bougie. Bougie démontée mettre quelques impulsions de démarreur pour recouvrir d’un film protecteur la paroi du cylindre.
4. Déposer la batterie (
5. Charger la batterie (
6. Lubrifier tous les câbles à l’aide
7. Caler la moto de façon que les roues
ne touchent pas le sol.
8. Protéger la sortie du pot d’échappement
avec un sac plastique pour empêcher l’humidité d’entrer.
9. Vaporiser un spray sur les surfaces
métalliques non peintes, moteur et câblages électriques.
10. Recouvrir la moto d’une housse
respirante Réinstaller la batterie (
p.59) Remplir le réservoir de carburant. Effectuer les opérations de graissage et d’entretien (
p.64) Effectuer un essai sur route. LAVAGE DE LA MOTO REMISAGE DE LA MOTO
MISE EN SERVICE APRÈS
REMISAGE Lavage et remisage ATTENTION Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm. 63125 SE/R Plan d’entretien
PLAN DE GRAISSAGE ET D’ENTRETIEN
Après 5 heures Toutes les 20 heures MOTEUR Vidanger l’huile de boîte à vitesse
Vérifier le fonctionnement et la souplesse des valves et boosters
Remplacer bougie (après 50 heures) Vérifier que les câbles de valves ne sont pas endommagés et bien réglés
CARBURATEUR Nettoyer le carburateur et vidanger la cuve
ACCESSOIRES Vérifier étanchéité circuit de refroidissement
Vérifier étanchéité et fixation échappement
Vérifier état, souplesse et position du câble, régler, graisser
Vérifier niveau dans maître-cylindre d’embrayage
Nettoyer filtre à air et boîtier
Vérifier état et position des fils électriques
Vérifier fonctionnement circuit électrique (code/phare, stop, clignotants, témoins, éclairage compteur, klaxon, commodos)
FREINS Vérifier niveau liquide de frein, épaisseur des plaquettes, disques
Vérifier état et étanchéité durites de frein
Vérifier état, course à vide pédale et levier de frein, régler
Vérifier serrage vis circuit de frein et disques
Vérifier fonctionnement et étanchéité fourche et amortisseur
Nettoyer les cache-poussière
Purger les bras de fourche
Vérifier serrage général de la visserie
Vérifier / régler les roulements de direction
ROUES Vérifier tension des rayons et voile des jantes
Vérifier état et pression des pneus
Vérifier état chaîne, pignon, couronne, guides, tension chaîne
Vérifier le jeu des roulements de roues
64FRANÇAIS Plan d’entretien ENTRETIEN ANNUEL Travaux d’entretien importants recommandés pouvant être demandés en supplément Au moins 1X par an Fourche
Nettoyer et graisser roulements de direction et caches
Nettoyer et graisser les biellettes
Remplacer la fibre de verre du silencieux
Traiter les raccords et contacteurs électriques avec un aérosol Protecteur
Remplacer le liquide de l’embrayage hydraulique
Remplacer le liquide de frein
Vérifications et travaux d’entretien importants à effectuer par le pilote Avant chaque utilisation Après chaque utilisation Vérifier niveau liquide de frein
Vérifier état des plaquettes de frein
Vérifier fonctionnement de l'éclairage
Vérifier fonctionnement de l'avertissement sonore
Graisser câbles / gaz
Sortir régulièrement les cache-poussière, nettoyer
Nettoyer chaîne, graisser, vérifier tension, régler si nécessaire
Nettoyer filtre à air et boîtier
Vérifier état des pneus et pression
Vérifier niveau liquide de refroidissement
Vérifier étanchéité durites d’essence
Vérifier état de toutes les commandes
Passer produit anticorrosion Protecteur sur pièces nues (exceptés freins et échappement)
Mettre Protecteur sur contacteur et bouton éclairage
Vérifier régulièrement serrage tous écrous, vis, colliers
ATTENTION Vérifier le serrage des vis de votre moto après la première sortie / les premières heures d'utilisation. En usage competition il faut faire la revision des 20 heures apres chaque course! il ne faut pas depasser la revision de plus de 2 heures. Les revisions dans les ateliers sherco ne remplacent pas les contrôles et l’entretien par le pilote ! 65125 SE/R Plan d’entretien (suite) VÉRIFICATIONS ET TRAVAUX D’ENTRETIEN IMPORTANTS DEVANT ÊTRE
EFFECTUÉS PAR UN ATELIER SHERCO
Usage compétition Toutes les 10h Toutes les 20h Toutes les 40h Toutes les 80h Usage loisir Toutes les 20h Toutes les 40h Toutes les 80h Contrôler l’usure des disques d’embrayage
Contrôler la longueur des ressorts d’embrayage
Vérifier que la noix d’embrayage ne soit pas marquée
Vérifier que la cloche d’embrayage ne soit pas marquée
Contrôler l’usure du cylindre et du piston
Vérifier le fonctionnement du système de valves et boosters et son usure
Contrôler le faux-rond en bout d’embiellage
Contrôler le roulement du pied de bielle
Remplacer le roulement de tête de bielle
Remplacer les roulements de vilebrequin
Contrôler l’usure totale de la boîte (pignons, roulements, fourchettes)
Contrôler les lamelles de la boîte à clapet
Remplacer la laine de roche du silencieux d’échappement
66FRANÇAIS Couples de serrage
COUPLES SERRAGE MOTEUR
Bouchon de vidange M16 15Nm Bougie (appliquer de la graisse au cuivre) 15Nm Vis carter de pompe à eau M6 10Nm Vis carter d’embrayage M6 10Nm
COUPLES SERRAGE PARTIE CYCLE
Amortisseur à bague plastique M5 5Nm Autres vis châssis M6 10Nm Autres vis châssis M8 24Nm Vis de disque de frein avant/arrière M8 24Nm Loctite
Vis de couronne M8 23Nm Vis de fixation brides de guidon M8 25Nm Vis de Té supérieur de fourche WP M8 17Nm Vis de Té inférieur de fourche WP M8 12Nm Vis de Té supérieur M8 17Nm Vis de pincement de bas de fourche M8 12Nm Vis supports latéraux culasse M8 25Nm Loctite
Autres vis châssis M10 40Nm Vis de fixation de pontets de guidon M10 40Nm Loctite
Vis amortisseur en haut M10 40Nm Loctite
Vis amortisseur bas M10 40Nm Loctite
Déposer les deux vis M4 et retirer le cache de poulie de valve.
Mettre le contact sur ON
Mettre le contacteur de cartographie sur la position « Soft » (vers la gauche).
Attendre la fin de l’initialisation du moteur
électrique de valves et son arrêt.
Contrôler que la poulie soit en butée fermée (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble gauche [1] de sorte qu’il soit tendu et que le [2] est un léger jeu.
Mettre le contacteur de cartographie sur la position « Hard » (vers la droite).
Contrôler que la poulie soit en butée ouverte (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble droit [2] de sorte qu’il soit tendu et que le câble [1] est un léger jeu
n Levier de frein à main La palanca de freno delantero
Déposer les deux vis M4 et retirer le cache de poulie de valve.
Mettre le contact sur ON
Mettre le contacteur de cartographie sur la position « Soft » (vers la gauche).
Attendre la fin de l’initialisation du moteur
électrique de valves et son arrêt.
Contrôler que la poulie soit en butée fermée (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble gauche [1] de sorte qu’il soit tendu et que le [2] est un léger jeu.
Mettre le contacteur de cartographie sur la position « Hard » (vers la droite).
Contrôler que la poulie soit en butée ouverte (à la main ou avec une clé de 10)
Procéder au réglage de la tension du câble droit [2] de sorte qu’il soit tendu et que le câble [1] est un léger jeu
