Type de produit	Parasurtenseur réseau en ligne (In-Line Surge Protector)
Marque	Tripp Lite (Eaton)
Modèle	B110-SP-POE-1 (B110SPPOE1)
Connecteurs	2x RJ45 femelle (entrée/sortie)
Débit de données	Jusqu'à 1 Gbit/s
Alimentation	Alimentation par Ethernet (PoE) Type 2, jusqu'à 30 W
Protection contre les décharges électrostatiques (DES)	CEI 61000-4-2 : ±8 kV contact, ±15 kV air
Protection contre la foudre	CEI 61000-4-5 : 1 kV (8/20 μs)
Protection contre les transitoires électriques rapides (TER)	CEI 61000-4-4 : 2 kV
Temps de réaction	< 1 ns
Distance maximale entre appareils	100 m (330 pi) en configuration simple, 73 m (240 pi) en configuration double
Compatible câbles	Cat5/5e/6/6a/8
Dimensions (L x l x H)	67 x 87 x 27 mm
Poids	127 g
Plage de température de fonctionnement	0 à 40 °C
Plage de température de stockage	-15 à 50 °C
Humidité relative	0 à 85 % (sans condensation)
Installation	Plug-and-play, sans logiciel nécessaire
Mise à la terre	Fil de mise à la terre inclus, nécessaire pour la protection
Garantie	2 ans (limitée)
Contenu de l'emballage	Parasurtenseur, fil de mise à la terre, vis de montage, chevilles, guide de démarrage rapide

FOIRE AUX QUESTIONS - B110SPPOE1 Tripp Lite

Qu'est-ce que le B110SPPOE1 et à quoi sert-il ?

Le B110SPPOE1 est un parasurtenseur réseau en ligne de Tripp Lite. Il protège les équipements Ethernet (comme les caméras IP, les commutateurs) contre les décharges électrostatiques (DES), la foudre et les surtensions, tout en laissant passer l'alimentation PoE et les données jusqu'à 1 Gbit/s.

Comment installer le B110SPPOE1 ?

L'installation est simple : débranchez le câble Ethernet de l'appareil à protéger, branchez-le sur le port 'Cable End' du parasurtenseur. Utilisez un autre câble pour relier le port 'Equipment End' à l'appareil. Connectez le fil de terre à la prise de terre. Aucun logiciel requis.

Quels types de câbles sont compatibles ?

Le B110SPPOE1 est compatible avec les câbles Cat5/5e/6/6a/8 standard, avec une longueur maximale de 100 m entre le parasurtenseur et l'équipement.

Le B110SPPOE1 supporte-t-il le PoE ?

Oui, il supporte l'alimentation par Ethernet (PoE) jusqu'à 1 Gbit/s, y compris le PoE Type 2 (30 W). Il est idéal pour les caméras IP, points d'accès et autres appareils PoE.

Quelle est la distance maximale entre deux B110SPPOE1 ?

Lors de l'utilisation de deux parasurtenseurs pour protéger une liaison, la distance entre les deux ne doit pas dépasser 73 m (240 pi).

Comment entretenir le B110SPPOE1 ?

Aucun entretien particulier n'est nécessaire. Nettoyez occasionnellement le boîtier avec un chiffon sec et doux. Évitez les liquides et les nettoyants abrasifs.

Le B110SPPOE1 est-il compatible avec les câbles Cat8 ?

Oui, le parasurtenseur est compatible avec les câbles Cat8, permettant des performances optimales jusqu'à 1 Gbit/s.

Quelle est la garantie du B110SPPOE1 ?

Tripp Lite offre une garantie limitée de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication.

Puis-je utiliser le B110SPPOE1 sans mise à la terre ?

Non, la mise à la terre est obligatoire pour assurer une protection efficace. Le fil de terre fourni doit être connecté à une prise de terre.

Que contient l'emballage du B110SPPOE1 ?

L'emballage comprend : le parasurtenseur, un fil de mise à la terre, 4 vis de montage, 4 chevilles, une vis pour le fil de terre et un guide de démarrage rapide.

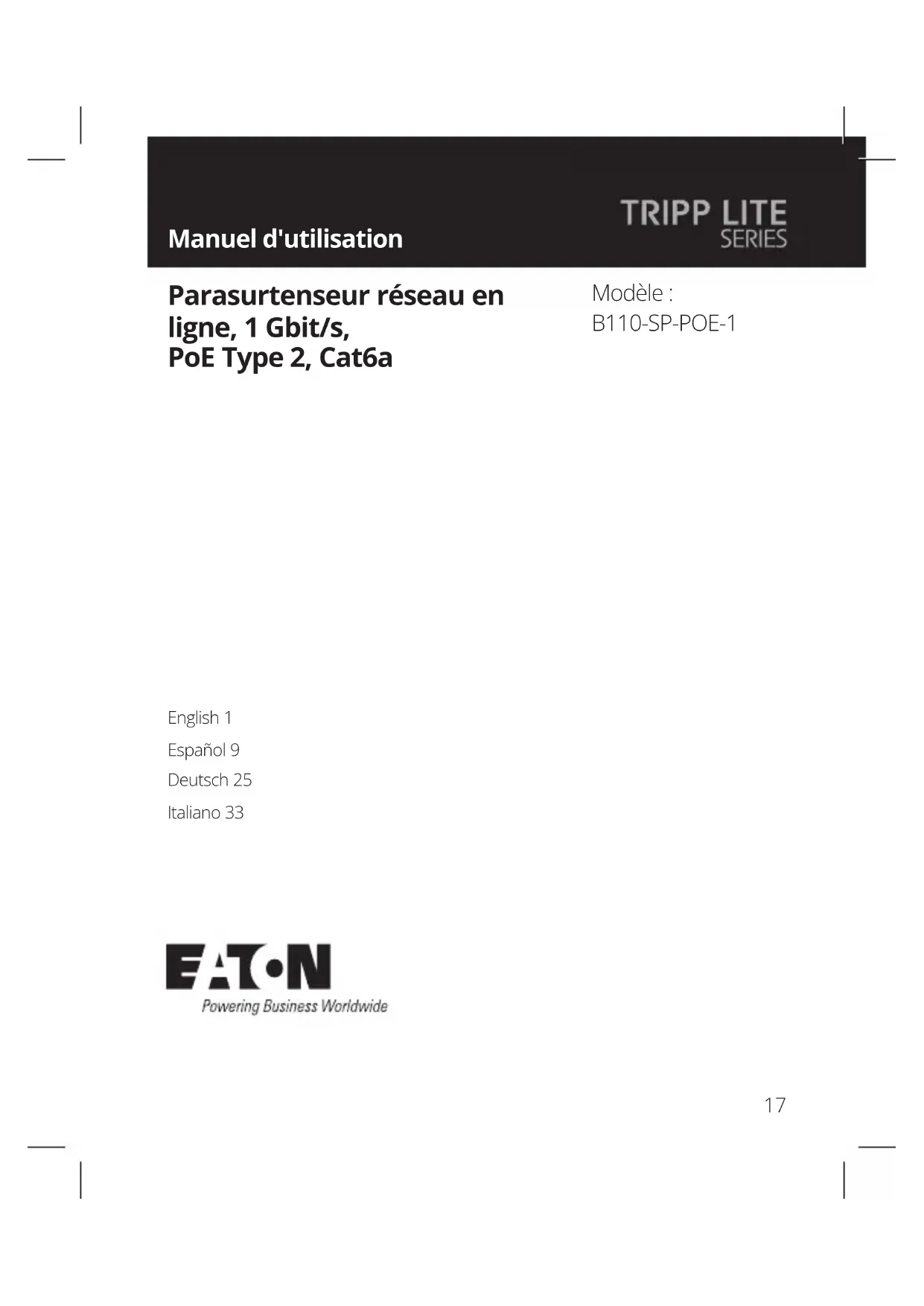

MODE D'EMPLOI B110SPPOE1 Tripp Lite

Parasurtenseur réseau en ligne, 1 Gbit/s, PoE Type 2, Cat6a

Modèle :

B110-SP-POE-1

English 1

Español 9

Deutsch 25

Italiano 33

Contenu de l'emballage

• Parasurtenseur réseau en ligne 1 Gbit/s B110-SP-POE-1
• Fil de mise à la terre
• Vis de montage (x4)
• Chevilles (x4)
• Vis du fil de mise à la terre
  • Guide de démarrage rapide

Caractéristiques du produit

• Protège les entrées et sorties de votre équipement réseau contre les décharges électrostatiques (DES), les surtensions et les décharges de câble
• Conforme aux réglementations CEI suivantes :

° CEI 61000-4-2 : décharge au contact (±8 kV), décharge dans l'air (±15 kV)

- Facile à connecter entre la source réseau et l'appareil en utilisant le câblage standard Cat5/5e/6/6a/8

- Le temps de réaction rapide inférieur à 1 ns permet d'éviter les dommages causés par la foudre et les surtensions

- Prise en charge de la fonctionnalité d'alimentation par Ethernet (PoE) à des vitesses de transmission de données allant jusqu'à 1 Gbit/s

- Fonctionnement plug-and-play sans logiciel nécessaire pour une installation facile et immédiate

Caractéristiques du produit

• Prise en charge d'une distance entre le B110-SP-POE-1 et l'équipement jusqu'à 100 m (330 pi)
• Conforme à la loi sur les accords commerciaux (TAA) pour les contrats du programme GSA (Administration des services généraux) et d'autres marchés publics fédéraux

Installation

Remarque : les instructions suivantes supposent que deux appareils réseau sont actuellement connectés ensemble.

Protection d'un seul appareil :

1. Déconnectez le câble de brassage installé sur l'appareil que vous souhaitez protéger et fixez-le au « Cable End » du parasurtenseur réseau en ligne 1 Gbit/s.
2. À l'aide d'un câble de brassage Cat5/5e/6/6a/8 fourni par l'utilisateur, connectez l'appareil à protéger à l'« Equipment End » du parasurtenseur réseau en ligne 1 Gbit/s.
   Remarque : pour des performances de protection optimales, le câble de brassage entre l'« Equipment End » du B110-SP-POE-1 et l'équipement à protéger ne doit pas dépasser 100 m (330 pi). Les câbles de brassage anti-coupure Cat6a de la série N261 d'Eaton sont recommandés.
3. Connectez le fil de terre au parasurtenseur réseau en ligne 1 Gbit/s, puis à la prise de terre.

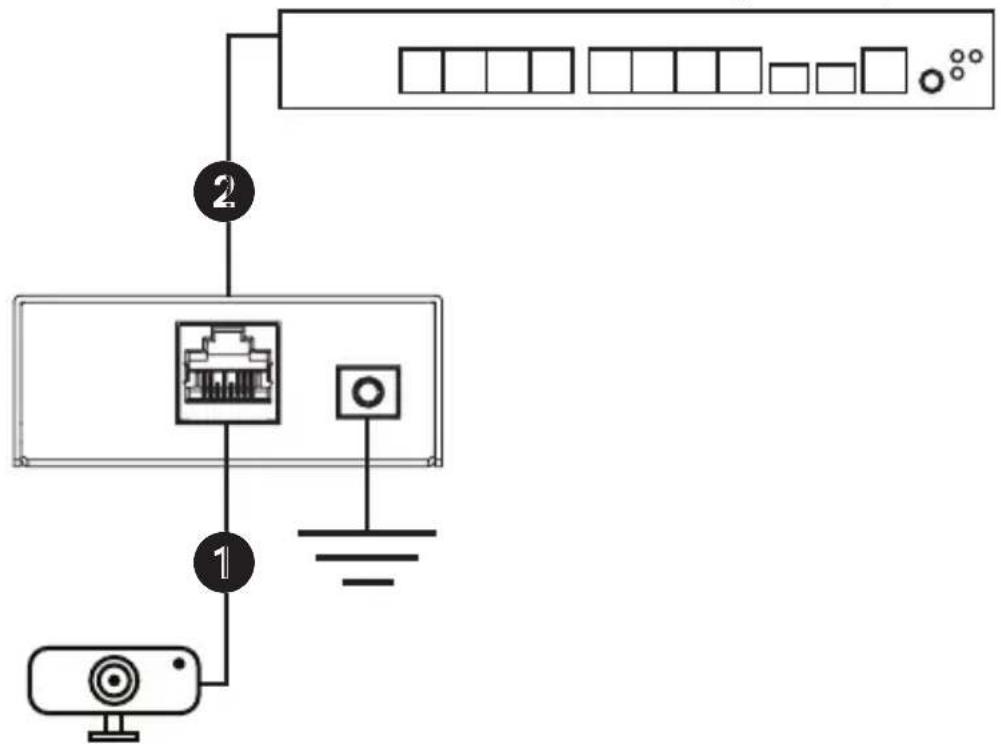

Installation

B110-SP-POE-1

① Câble Cat6a jusqu'à 5 m (15 pi)
② Câble Cat6a jusqu'à 100 m (330 pi)

Hub de commutateur Ethernet (1 Gbit/s) avec PoE

Caméra POE 1 Gbit/s

Installation

Protection de multiples appareils :

Remarque : la distance maximale entre deux parasurtenseurs réseau en ligne 1 Gbit/s est de 73 m (240 pi).

1. Déconnectez les câbles de brassage installés des deux appareils que vous souhaitez protéger.
2. Connectez un B110-SP-POE-1 à chaque extrémité du câble de brassage précédemment désinstallé, en veillant à ce que les deux extrémités du câble de brassage soient connectées à « Cable End ».
3. À l'aide de câbles de brassage Cat5/5e/6/6a/8 fournis par l'utilisateur, connectez l'« Equipment End » de chaque parasurtenseur aux appareils réseau que vous souhaitez protéger.

Remarque : pour des performances de protection optimales, le câble de brassage Cat5/5e/6/6a/8 entre l'« Equipment End » du B110-SP-POE-1 et l'équipement réseau à protéger ne doit pas dépasser 73 m (240 pi). Les câbles de brassage anti-coupure Cat6a de la série N261 d'Eaton sont recommandés.

1. Connectez le fil de terre à chaque parasurtenseur réseau en ligne 1 Gbit/s, puis à la prise de terre.

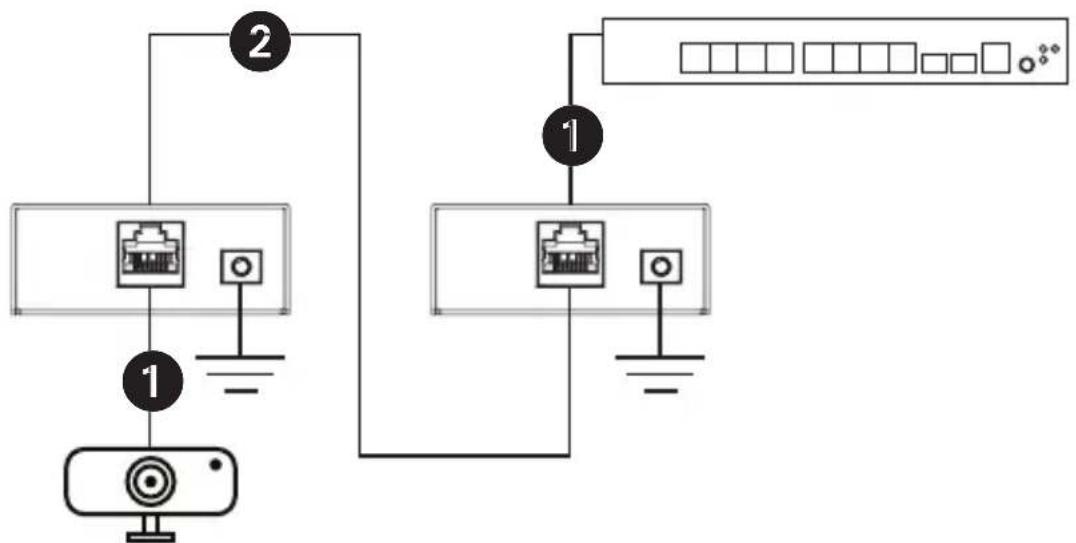

Installation

B110-SP-POE-1

① Câble Cat6a jusqu'à 5 m (15 pi)
② Câble Cat6a jusqu'à 73 m (240 pi)

Hub de commutateur Ethernet (1 Gbit/s) avec PoE

Caméra POE 1 Gbit/s

Caractéristiques

Connecteurs entrée/sortie RJ45 (femelle)
CEI 61000-4-2 15 kV (air), 8 kV (contact)
CEI 61000-4-5 (foudre) 1 kV (8/20 μs)
CEI 61000-4-4 (TER) 2 kV
Vitesse de réaction de la protection contre la foudre	<1 ns
Plage de température de fonctionnement	0 à 40 °C / 32 à 104 °F
Plage de température de stockage -15	à 50 °C / 5 à 122 °F
Humidité relative 0 à 85 %, sans conde	nsation
Largeur de bande (débit de données) J	Jusqu'à 1 Gbit/s POE
Affaiblissement de réflexion (100 Ω) 16	dB
Dimensions 67 x 87 x 27 mm /	2,63 x 3,43 x 1,06 pi
Poids 127 g / 0,28 lb

Garantie

Garantie limitée de 2 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/ peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOJRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.
