Tipo di prodotto	Protezione contro le sovratensioni di rete in linea (In-Line Surge Protector)
Marca	Tripp Lite (Eaton)
Modello	B110-SP-POE-1 (B110SPPOE1)
Connettori	2x RJ45 femmina (ingresso/uscita)
Velocità di trasmissione dati	Fino a 1 Gbit/s
Alimentazione	Alimentazione via Ethernet (PoE) Tipo 2, fino a 30 W
Protezione contro le scariche elettrostatiche (ESD)	IEC 61000-4-2: ±8 kV contatto, ±15 kV aria
Protezione contro i fulmini	IEC 61000-4-5: 1 kV (8/20 μs)
Protezione contro i transienti elettrici rapidi (EFT)	IEC 61000-4-4: 2 kV
Tempo di reazione	< 1 ns
Distanza massima tra dispositivi	100 m (330 ft) in configurazione singola, 73 m (240 ft) in configurazione doppia
Cavi compatibili	Cat5/5e/6/6a/8
Dimensioni (L x L x A)	67 x 87 x 27 mm
Peso	127 g
Intervallo di temperatura operativa	da 0 a 40 °C
Intervallo di temperatura di stoccaggio	da -15 a 50 °C
Umidità relativa	da 0 a 85% (senza condensa)
Installazione	Plug-and-play, nessun software necessario
Messa a terra	Cavo di messa a terra incluso, necessario per la protezione
Garanzia	2 anni (limitata)
Contenuto della confezione	Protezione contro le sovratensioni, cavo di messa a terra, viti di montaggio, tasselli, guida rapida

Domande frequenti - B110SPPOE1 Tripp Lite

Cos'è il B110SPPOE1 e a cosa serve ?

Il B110SPPOE1 è un protezione contro le sovratensioni di rete in linea di Tripp Lite. Protegge le apparecchiature Ethernet (come telecamere IP, switch) da scariche elettrostatiche (ESD), fulmini e sovratensioni, consentendo al contempo il passaggio dell'alimentazione PoE e dei dati fino a 1 Gbit/s.

Come installare il B110SPPOE1 ?

L'installazione è semplice: scollegare il cavo Ethernet dal dispositivo da proteggere, collegarlo alla porta 'Cable End' del protettore. Utilizzare un altro cavo per collegare la porta 'Equipment End' al dispositivo. Collegare il cavo di terra alla presa di terra. Nessun software richiesto.

Quali tipi di cavi sono compatibili ?

Il B110SPPOE1 è compatibile con i cavi Cat5/5e/6/6a/8 standard, con una lunghezza massima di 100 m tra il protettore e l'apparecchiatura.

Il B110SPPOE1 supporta il PoE ?

Sì, supporta l'alimentazione via Ethernet (PoE) fino a 1 Gbit/s, compreso il PoE Tipo 2 (30 W). È ideale per telecamere IP, punti di accesso e altri dispositivi PoE.

Qual è la distanza massima tra due B110SPPOE1 ?

Quando si utilizzano due protettori per proteggere un collegamento, la distanza tra i due non deve superare 73 m (240 ft).

Come mantenere il B110SPPOE1 ?

Nessuna manutenzione particolare è necessaria. Pulire occasionalmente l'involucro con un panno asciutto e morbido. Evitare liquidi e detergenti abrasivi.

Il B110SPPOE1 è compatibile con i cavi Cat8 ?

Sì, il protettore è compatibile con i cavi Cat8, consentendo prestazioni ottimali fino a 1 Gbit/s.

Qual è la garanzia del B110SPPOE1 ?

Tripp Lite offre una garanzia limitata di 2 anni dalla data di acquisto. Copre i difetti di materiali e di fabbricazione.

Posso utilizzare il B110SPPOE1 senza messa a terra ?

No, la messa a terra è obbligatoria per garantire una protezione efficace. Il cavo di terra fornito deve essere collegato a una presa di terra.

Cosa contiene la confezione del B110SPPOE1 ?

La confezione include: il protettore, un cavo di messa a terra, 4 viti di montaggio, 4 tasselli, una vite per il cavo di terra e una guida rapida.

MANUALE UTENTE B110SPPOE1 Tripp Lite

Protezione da sovratensione di rete in linea, 1 Gbps, PoE Tipo 2, Cat6a

Modello:

B110-SP-POE-1

English 1

Español 9

Français 17

Deutsch 25

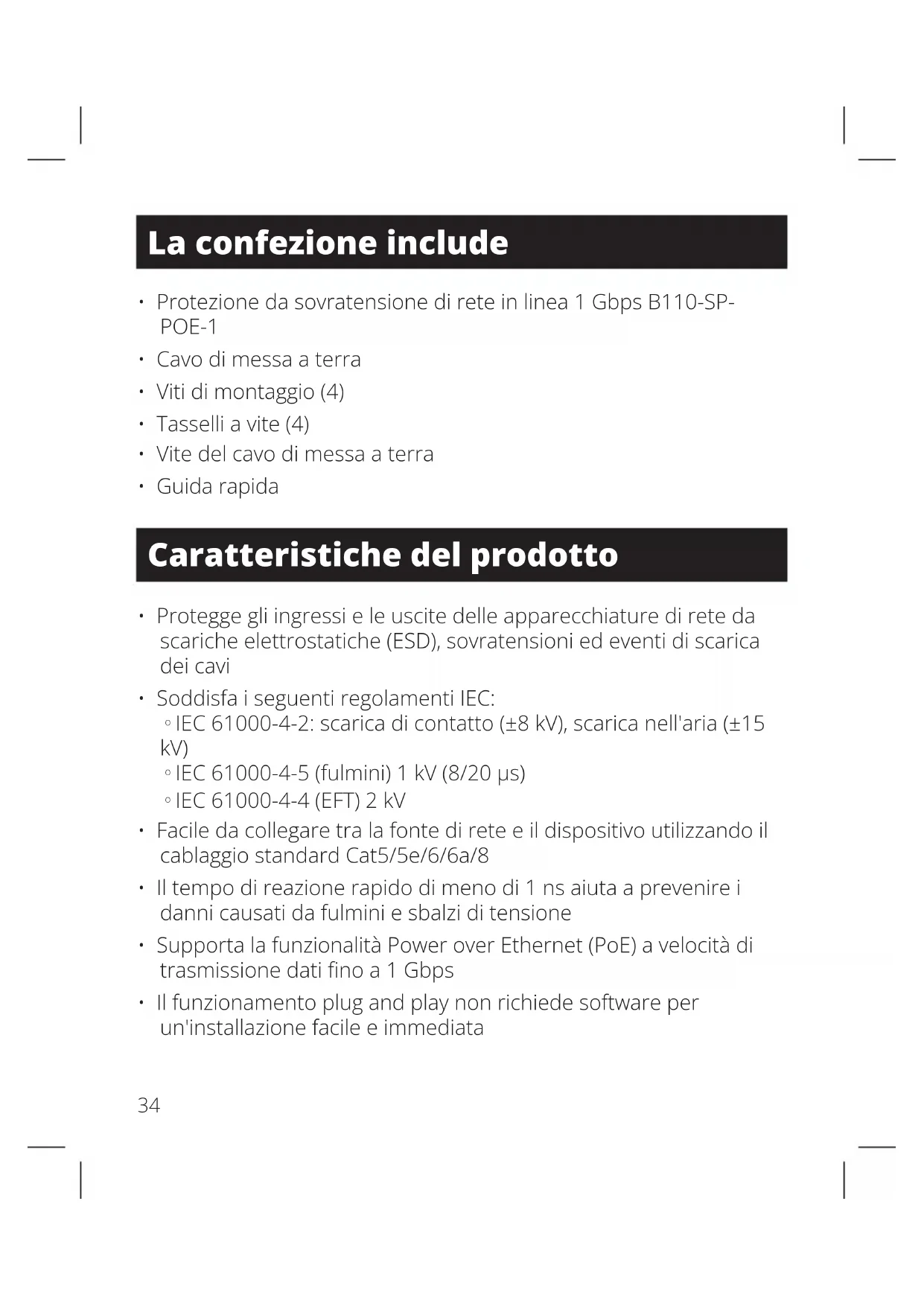

La confezione include

• Protezione da sovratensione di rete in linea 1 Gbps B110-SP-POE-1
  • Cavo di messa a terra
  • Viti di montaggio (4)
• Tasselli a vite (4)
  • Vite del cavo di messa a terra
• Guida rapida

Caratteristiche del prodotto

• Protegge gli ingressi e le uscite delle apparecchiature di rete da scariche elettrostatiche (ESD), sovratensioni ed eventi di scarica dei cavi
• Soddisfa i seguenti regolamenti IEC:

° IEC 61000-4-2: scarica di contatto (±8 kV), scarica nell'aria (±15 kV)

• Facile da collegare tra la fonte di rete e il dispositivo utilizzando il cablaggio standard Cat5/5e/6/6a/8
• Il tempo di reazione rapido di meno di 1 ns aiuta a prevenire i danni causati da fulmini e sbalzi di tensione
• Supporta la funzionalità Power over Ethernet (PoE) a velocità di trasmissione dati fino a 1 Gbps
• Il funzionamento plug and play non richiede software per un'installazione facile e immediata

Caratteristiche del prodotto

• Supporta una distanza tra il B110-SP-POE-1 e l'apparecchiatura fino a 100 m (330 piedi)
• Conforme alla Legge sugli accordi commerciali federali (TAA) per il programma della General Services Administration (GSA) e altri contratti di appalto federali

Installazione

Nota: le istruzioni seguenti presuppongono che due dispositivi di rete siano attualmente collegati tra loro.

Protezione di un singolo dispositivo:

1. Scollegare il cavo patch installato dal dispositivo che si desidera proteggere e collegarlo all"estremità del cavo" della protezione da sovratensione di rete in linea 1 G.
2. Con un cavo patch Cat5/5e/6/6a/8 fornito dall'utente, collegare il dispositivo da proteggere all"estremità dell'apparecchiatura" della protezione da sovratensione di rete in linea 1 G.

Nota: per ottenere le migliori prestazioni di protezione, il cavo patch tra l'estremità dell'apparecchiatura" sul B110-SP-POE-1 e sull'apparecchiatura da proteggere non deve superare i 100 m (330 piedi). Si consiglia di utilizzare i cavi patch antigroviglio Cat6a serie N261.

1. Collegare il cavo di terra alla protezione da sovratensione di rete in linea 1 G e quindi alla messa a terra.

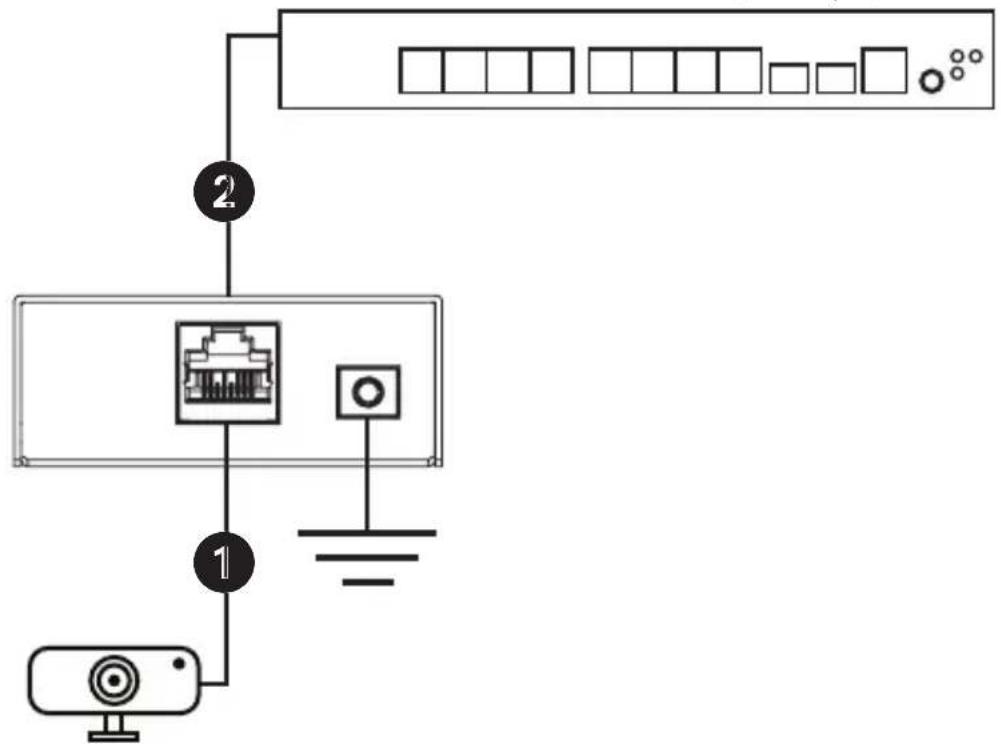

Installazione

B110-SP-POE-1

① Cavo Cat6a fino a 5 m (15 piedi)
② Cavo Cat6a fino a 100 m (330 piedi)

Hub di commutazione Ethernet (1 Gbps) con PoE

Telecamera
PoE 1 G

Installazione

Protezione di più dispositivi:

Nota: la distanza massima tra due protezioni da sovratensione di rete in linea 1 G è di 73 m (240 piedi).

1. Scollegare i cavi patch installati da entrambi i dispositivi che si desidera proteggere.
2. Collegare un B110-SP-POE-1 a ciascuna estremità del cavo patch precedentemente disinstallato, assicurandosi che entrambe le estremità del cavo patch siano collegate all"'estremità del cavo".
3. Con cavi patch Cat5/5e/6/6a/8 forniti dall'utente, collegare l'estremità dell'apparecchiatura" di ogni protezione da sovratensione ai dispositivi rete che si desidera proteggere.

Nota: per ottenere le migliori prestazioni di protezione, il cavo patch Cat5/5e/6/6a/8 tra l'estremità dell'apparecchiatura" del B110-SP-POE-1 e l'apparecchiatura di rete da proteggere non deve superare i 73 m (240 piedi). Si consiglia di utilizzare i cavi patch antigroviglio Cat6a della serie N261 di Eaton.

1. Collegare il cavo di terra a ciascuna protezione da sovratensione di rete in linea 1 G e quindi alla messa a terra.

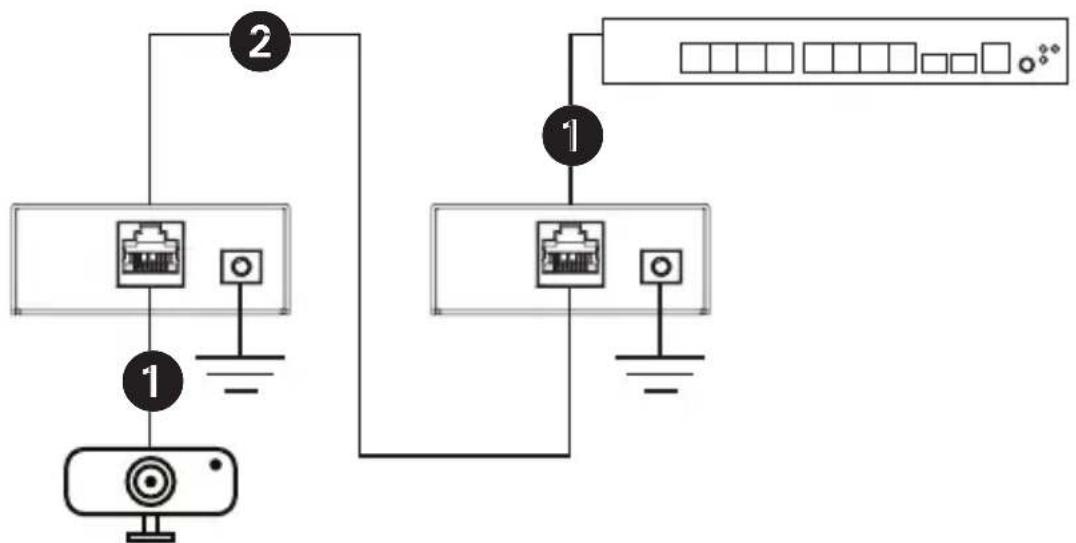

Installazione

B110-SP-POE-1

① Cavo Cat6a fino a 5 m (15 piedi)
② Cavo Cat6a fino a 73 m (240 piedi)

Hub di commutazione Ethernet (1 Gbps) con PoE

Telecamera PoE 1 G

Specifiche

Connettori di ingresso/uscita RJ45 (femmina)
IEC 61000-4-2 15 kV (aria), 8 kV (contatto)
IEC 61000-4-5 (fulmini) 1 kV (8/20 μs)
IEC 61000-4-4 (EFT) 2 kV
Velocità di reazione del sistema di protezione contro i fulmini	<1 ns
Intervallo operativo di temperatura Da	0 a 40 °C/da 32 a 104 °F
Intervallo di temperatura di conservazione	Da -15 a 50 °C/da 5 a 122 °F
Umidità relativa Dallo 0 all'85%, non	condensante
Larghezza di banda (velocità di trasmissione dati)	Fino a PoE 1 G
Perdita di ritorno (100 Ω) 16 dB
Dimensioni 67 x 87 x 27 mm /	2,63 x 3,43 x 1,06 poll.
Peso 127 g /0,28 libbre

Garanzia

Garanzia limitata di 2 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di due (2) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite. Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di eventuali costi, come ad es. il lucro cessante o il mancato guadagno, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi relativi alle soluzioni alternative, le pretese di terzi o altro.

Informazioni sulla conformità alla Direttiva RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Restituire la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si può ragionevolmente prevedere che un guasto del dispositivo possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometterne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preawviso. Le foto e le illustrazioni possono differire leggermente dai prodotti reali.
