MANUALE UTENTE U442DOCK5DGY Tripp Lite

USB Type-C® e
USB-C® sono marchi
registrati di USB
Implementers Forum.

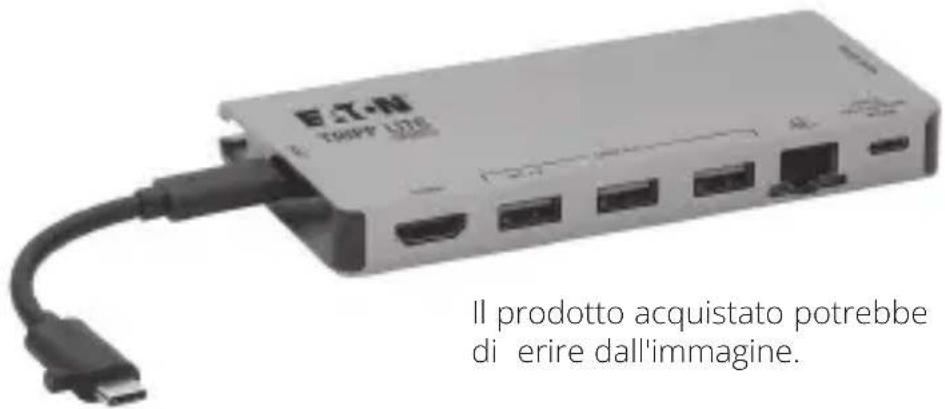

Il prodotto acquistato potrebbedi erire dall'immagine.

English 1

Espanol 12

Francais 22

Deutsch 32

Caratteristiche del prodotto

• Supporta la modalità alternatively USB DisplayPort per il collegamento di un monitor HDMItramite la porta USB-C o Thunderbolt™ 3
• Supporta il collegamento di un monitor DVI tramite un adattatore da HDMI a DVI (vedere la sezione Accessori opzionali per maggiori informazioni)
• La porta HDMI supporta risoluzioni video 4:4:4 30 Hz 4096 x 2160
• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
• Le porte dati USB-A e Type-C supportano velocità di trasferimento dati fino a 5 Gbps
• Tutte le porte USB 3.2 Gen 1 supportano dati e ricarica
• La porta USB 5 V/1,5 A dedicata fornisce energia di ricarica rapida ai dispositivi mobili (quando è collegata all'alimentazione)
• La porta per dispositivi USB-C supporti dati e la ricarica Power Delivery (PD) con un'alimentazione fine a 20 V 5 A (100 W)
• 5 V 2 A (10 W) di potenza dedicata alle porte USB-A in caso di collegamento a un caricabatterie conforme allo standard PD 3.0*
• Gli slot per schede di memoria Micro SD e SD/MMC consentono l'accesso alla memoria esternatramite la porta USB-C o Thunderbolt 3

Caratteristiche del prodotto

• Supporta la funzionalità FRS (Fast Role Swap) PD 3.0 per mantenere la connessione dati e alimentazione quando si rimuove la potenza di carica
• Riprende automaticamente il funzionamento alla modalità di ibernazione e sospensione
• Conforme a IEEE 802.3az (efficienza energetica Ethernet)
• Supporta il funzionamento full-duplex e half-duplex
• Supporta lo standard Wake on LAN (WoL)
• Design portatile, alimentato da bus, con alloggiamento incorporato per il cavo rimovibile (in dotazione)
• Plug and play: non sono necessari software o driver

*Quando non è collegato alcun alimentatore, l'uscita delle porte USB-A dipende alla fonte collegata.

Requisiti di sistema

• Computer con porta USB-C o Thunderbolt 3 che supporti la modalità alternatively DisplayPort
  Monitor DVI** o HDMI
• Rete Ethernet con velocità fino a 10/100/1000 Mbps

**Richiede un adattatore (vedere la sezione Accessori opzionali per maggiori informazioni)

La confezione include

U442-DOCK5D-GY
- Cavo USB-C (M/M) USB 3.2 Gen 1, 0,9 m
- Manuale d'uso

Accessorio opzionali

Cavi patch antigroviglio Cat6 Gigabit serie N201
- Cavi adattatore da HDMI a DVI serie P566
Cavi HDMI ad alta velocità série P568
- Cavi per dispositivi USB 3.2 A/B serie U322
- Cavi per dispositivi USB 3.2 Micro-B serie U326
- Cavo USB-C (M/M) USB 3.2 Gen 1, 0,9 m U420-003-5A
- Cavo USB-C (M/M) USB 3.2 Gen 2, 0,9 m U420-003-G2-5A
- Cavo USB-C certificato IF (M/M) USB 3.2 Gen 2, 0,9 m U420-C03-G2-5A

Panorama del prodotto

Anteriore

Lato 1

Lato 2

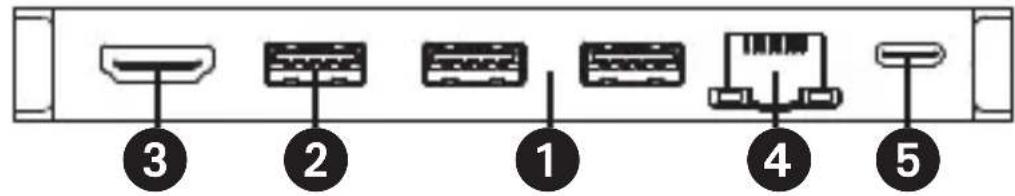

Porte USB 3.2 Gen 1 (femmina) - Consentono di collegare sono a 2 periferiche/dispositivi USB per la ricarica o il trasferimento dati.
Porta USB 3.2 Gen 1 (femmina) - Supporta la ricarica fino a 5 V/1,5 A per dispositivi ad alto consumo energetico.
Porta HDMI (femmina) - Collega un monitor HDMI.
Porta RJ45 (femmina) - Si collega a una rete 10/100/1000 Mbps.
Porta dati e ricarica USB-C (femmina) - Collega il dispositivo a un caricabatterie PD USB-C per la ricarica o il trasferimento dati.

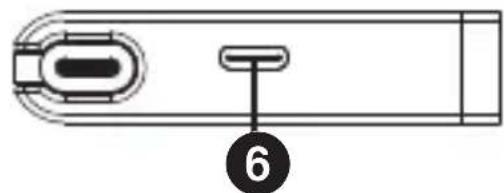

Porta host USB-C (femmina) - Si collega acomputer fissi o portatili compatibili con lo standard USB Type-C.

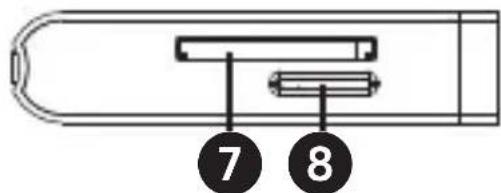

Slot per scheda di memoria SD/MMC - Collega una scheda di memoria SD/MMC.
Slot per scheda di memoria Micro SD - Collega una scheda di memoria Micro SD.

Installazione

N.B.:

• Quando la porta USB-C è collegata a una fonte di alimentazione, la docking station e altri dispositivi hanno un'alimentazione dedicata di 15 W. Il resto viene utilizzato per caricare il dispositivo collegato.
• Vedere la sezione Accessori opzionali per i cavi suggeriti.
• Nel caso in cui il cavo USB rimovabile venga Persons SMARRITO, è possibile trovare un cavo da USB-C a USB-C 5 A 0,9 m (como i cavi U420-003-5A, U420-003-G2-5A o U420-C03-G2-5A) su Triplite.Eaton.com.
• Quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita哪一个 connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema,fare clic sul pulsante "Assistimi" per acceder all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.
• Utilizzato il cavo USB-C USB 3.2 Gen 1 5 A in dotazione, collegare la porta host USB-C della docking station alla porta USB-C o Thunderbolt 3 del computer portatile, tablet o altri dispositivo.
• Utilizzando un cavo HDMI (come i cavi HDMI ad alta velocità serie P568), collegare la porta HDMI del dock alla porta HDMI di un monitor.
• Collegare sono a tre dispositivi USB alle porte hub USB-A del dock per la trasmissione di dati o la ricarica.

Installazione

1. Collegare un dispositivo USB Type-C alla porta Type-C del dock per i dati o la ricarica.
2. Utilizzando un cavo UTP, collegare la porta RJ45 dell'adattatore a una rete.
3. Inserire una scheda Micro SD e/o SD/MMC nelle slot corrispondente per accedere alla memoria esterna.

Specifiche

Connectori-ingresso
USB USB-C (femmina)
Connettori-uscita
USB-A 3 USB 3.2 Gen 1	(femmina)
USB PD ricarica e dati USB-C (femmina)
Ethernet 10/100/1000 RJ45 (femmina)
HDMI HDMI (femmina)
Slot per schede di memoria	Micro SD e SD/MMC
Condizioni ambientali
Temperatura di funzionamento	Da 0 °C a 45 °C (da 32 °F a 113 °F)
Umidità di funzionamento	Dal 10% all'85% RU, non condensante
Temperatura di conservazione	Da -10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di conservazione	Dal 5% al 90% RU, non condensante
Requisiti di alimentazione
Porta di ricaricaUSB-C	Supporta un ingressso fino a 20 V 5 A (100 W)

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni alla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra escludiva discrezione) di qualsiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Triplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E IDONEITA PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO
SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI,
SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI
DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA
FOSSIMO AWVISATI DELLA POSSIBILITA DI TALI DANNI.
Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guidgni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni alternative, reclami da parte di terzi, o di altre natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supporto vitale, ove si possa ragionevolmente prevedere che un guasto di但这a apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di continuo miglioramento. Le specifiche sono soggetti a modifiche alla preawiso.

Tutti diritti riservati

Pubblicazione n.

23-08-192/

93-3991_ReVD

Agosto 2023

Tutti i marchi sono di proprieta dei rispettivi titolari.
